hepco & becker 810952 00 12 User manual

2 rubberized clamp Ø30
2 countersunk washer Ø6,4
2 countersunk washer Ø8,4
2 countersunk head screw M6x20
2 countersunk head screw M8x30
1 hexagon bolt M8x110
2 alu spacer Ø20xØ9x10mm
1 alu spacer Ø18xØ9x5mm
5 washer Ø8,4
3 self lock nut M8
1 emblem H&B Ø30mm
4 rubber
2 Gummierte Schellen Ø30
2 Senkscheiben Ø6,4
2 Senkscheiben Ø8,4
2 Senkschrauben M6x20
2 Senkschrauben M8x30
1 Sechskantschraube M8x110
2 Aludistanzen Ø20xØ9x10mm
1 Aludistanz Ø18xØ9x5mm
5 U-Scheiben Ø8,4
3 selbstsichernde Mutter M8
1 Emblem H&B Ø30mm
4 Gummistopfen
1
HINWEIS
NOTICE
Not combinable with the Hepco & Becker engine guard 502114 0001
080413/130813/191118
Nicht kombinierbar mit dem Hepco & Becker Motorschutzbügel 502114 0001
Motorschutzplatte / Skid plate
HONDA XL 700 V Transalp
Artikel Nr.: / Item-no.:
810952 00 12 alu
1 700008092 Motorschutzplatte
1 700008093 Halteadapter
1 Schraubensatz:
1 700008092 skid plate
1 700008093 adapter
1 Screw kit:
INHALT
CONTENTS
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

Vorbereitung:
Original Kunststoffmotorschutz
demontieren - diese entfällt.
Das obere Verkleidungsteil wieder mit
den Original Schrauben befestigen.
Zwischen Verkleidung und Rahmen links
und rechts die Aludistanzen
Ø20xØ9x10 fügen.

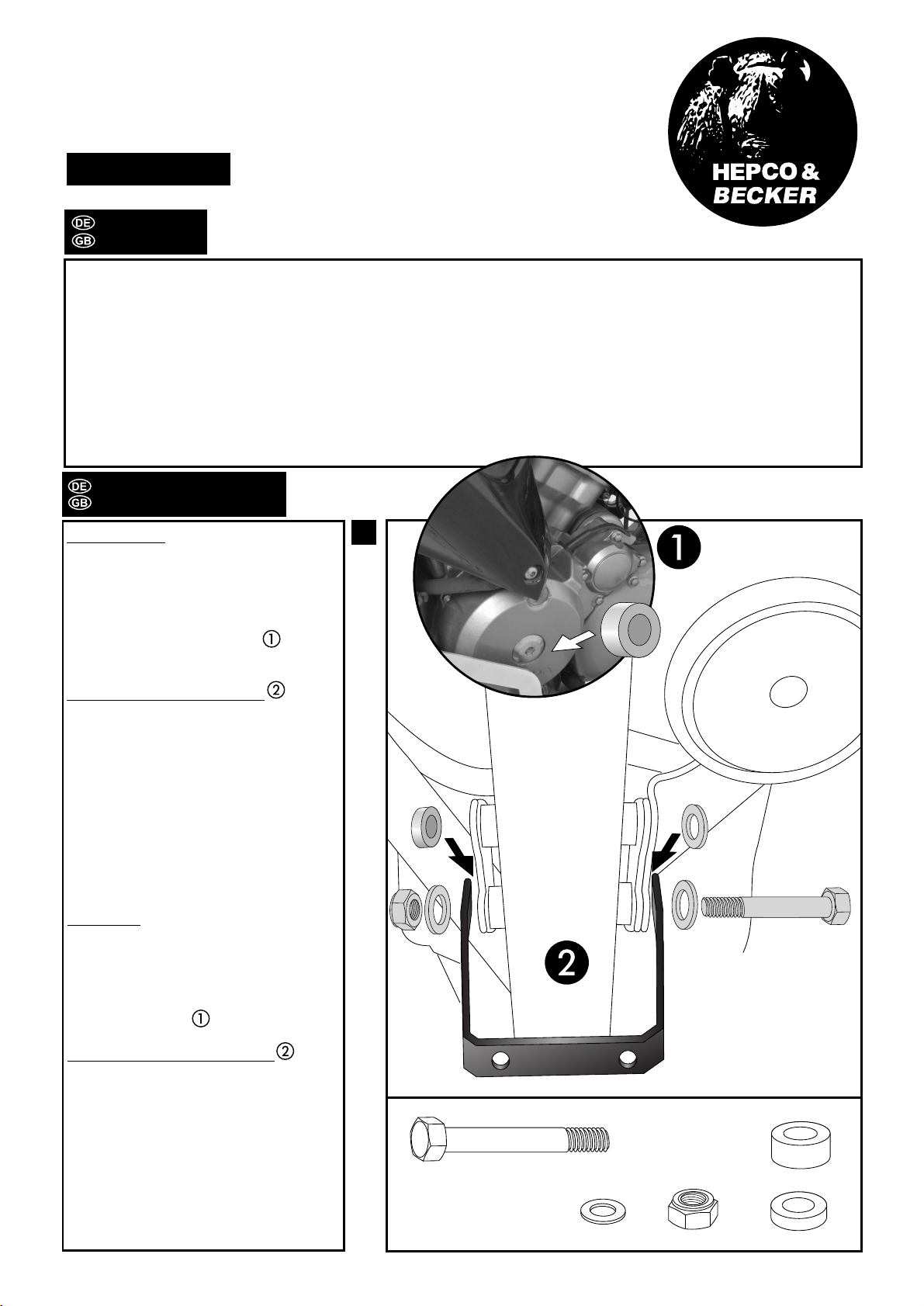

Montage des Halteadapters:
Die untere Schraube der Motor-
aufhängung demontieren (entfällt).
Den Halter von vorne einschieben und
mit der Sechskantschraube M8x110 sowie
U-Scheiben Ø8,4 und selbstsichernder
Mutter M8 verschrauben.
Links zwischen Halter und Hupenhalter
die U-Scheibe Ø8,4 fügen.
Rechts zwischen Halteadapter und
Motorhalter die Aludistanz Ø18xØ9x5mm
fügen.
2
Fastening of the adapter front:
Dismantle the bottom screw of the engine
bolting - it is obsolete.
Push the holder from the front and fix it
with hexagon bolt M8x110 with washer
Ø8,4 and self lock nut M8.
Add washer Ø8,4 on the left side between
the adapter and the horn bracket.
Add alu spacer Ø18xØ9x5mm on the right
side between the adapter and the engine
holder.
Preparing:
Dismantle original engine protection,
it is obsolete.
Fix the upper fairing again with the original
screws, but before sandwich alu spacer
Ø20xØ9x10 between
frame and fairing.
1x
1x
3x 1x
1
2x
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Motorschutzplatte / Skid plate
HONDA XL 700 V Transalp
Artikel Nr.: / Item-no.:
810952 00 12 alu
WICHTIG
IMPORTANT
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

Montage der Schellen hinten links
und rechts:
Am hinteren unteren Rahmen die
gummierten Schellen über dem Rahmen
positionieren.
Montage der Motorschutzplatte vorne:
Den Unterfahrschutz an dem zuvor
montierten Halter mit den Senkschrauben
M6x20 sowie Senkscheiben Ø6,4
anschrauben.
3
Fastening of the rubberized clamp
rear left + right:
at the rear bottom frame.
Fastening of the skid plate front:
at the adapter, mounted in step 1.
Use countersunk head screw M6x20
and countersunk washer Ø6,4.
3
4x
2
4
2x2x
Motorschutzplatte / Skid plate
HONDA XL 700 V Transalp
Artikel Nr.: / Item-no.:
810952 00 12 alu
Die Gummipuffer werden von oben nach
unten in die dafür vorgesehenen
Bohrungen der Alu-Motorschutzplatte
gesteckt.
The rubbers are placed from top to
bottom in the holes at the aluminum skid
plate.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

Montage der Motorschutzplatte hinten
links und rechts:
An den zuvor montierten Schellen mit den
Senkschrauben M8x30 sowie den
Senkscheiben Ø8,4.Von oben mit den
selbstsichernden Muttern M8 sowie der
U-Scheibe Ø8,4 verschrauben.
4
Fastening of the skid plate rear left + right:
at the clamps, mounted in step 3.
Fix the protection plate with countersunk
head screws M8x30 and countersunk
washers Ø8,4. From top screw with
self-locking nuts M8 and washer Ø 8,4.
5
2x
2x
2x 2x
Motorschutzplatte / Skid plate
HONDA XL 700 V Transalp
Artikel Nr.: / Item-no.:
810952 00 12 alu
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
