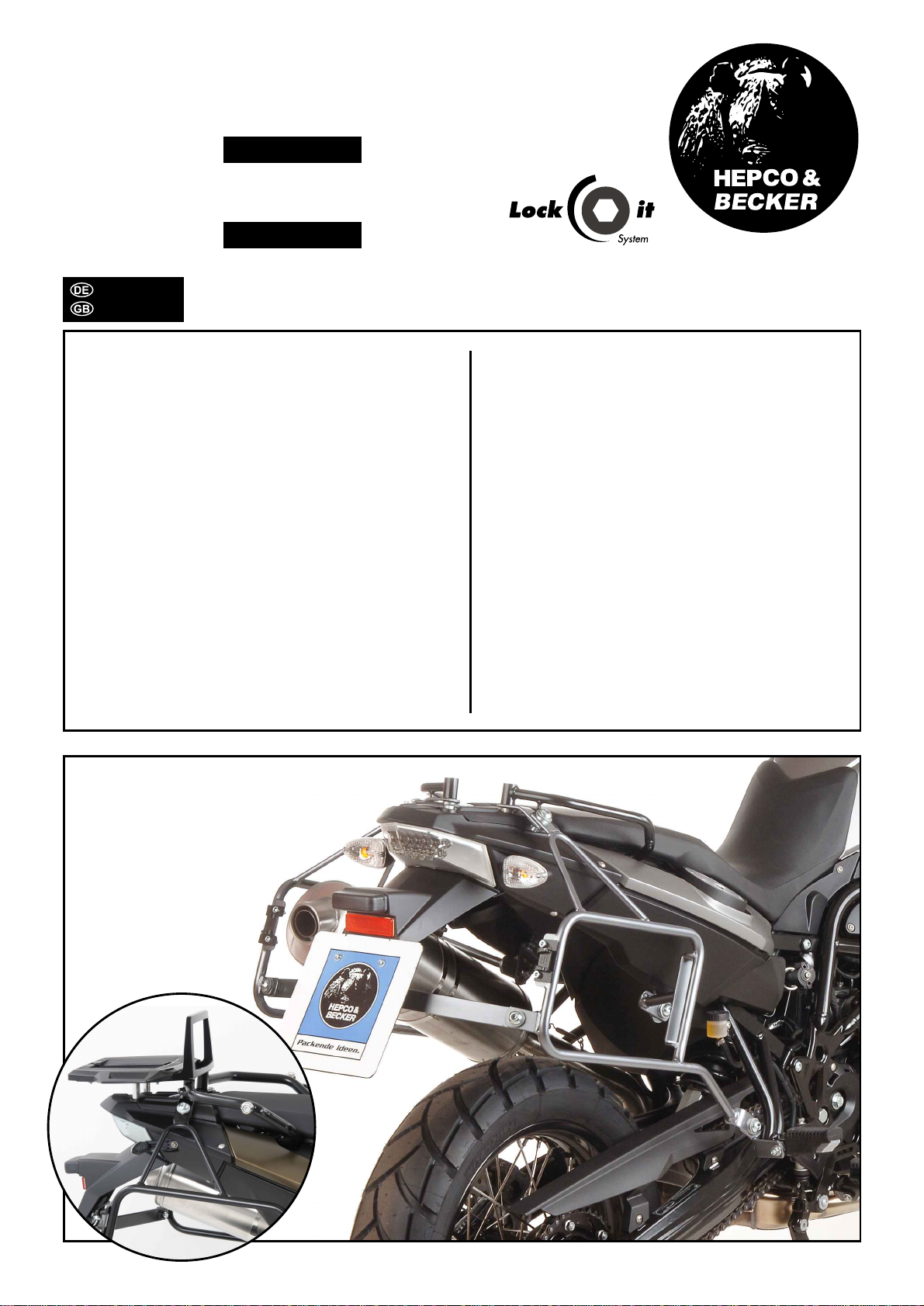

hepco & becker 650652 00 01 User manual

1
1 705.027HB Kofferträger, links
1 705.028HB Kofferträger, rechts
2 705.249HB Lock it Haltelaschen oben
2 705.250HB Lock it Halteadapter mitte
1 705.251HB Lock it Halteadapter unten links
1 705.252HB Lock it Halteadapter unten rechts
1 705.253HB Lock it Halteadapter hinten
1 705.254HB Querbügel
1 Schraubensatz:
1 705.027HB carrier left
1 705.028HB carrier right
2 705.249HB mounting adapter top
2 705.250HB mounting adapter middle
1 705.251HB mounting adapter bottom left
1 705.252HB mounting adapter bottom right
1 705.253HB mounting adapter rear
1 705.254HB Bracing bow
1 Screw set:
280411/221111/120612/030413/270415/020316/130617
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
2 Linsenkopfschraube M 6 x 45
4 Zylinderschraube M 8 x 55
2 Zylinderschraube ISK M 8 x 50
2 Zylinderschraube ISK M 8 x 25
4 Zylinderschraube ISK M 6 x 18
2 Flanschkopfschrauben M 8 x 25
9 Lock-it Systemschraube
7 Lock-it Sicherungsscheibe
8 U-Scheibe ø6,4
10 U-Scheibe ø8,4
2 U-Scheibe ø8,4 x 3mm
6 Selbstsichernde Mutter M6
2 Selbstsichernde Mutter M8
2 Mutter M8
2 Alu-Distanzen ø18 x ø9 x 34
2 Alu-Distanzen ø18 x ø9 x 7
2 Alu-Distanzen ø18 x ø9 x 5
2 Alu-Distanzen ø20 x ø9 x 12
2 filister head screw M 6 x 45
4 allen screw M 8 x 55
2 allen screw M 8 x 50
2 allen screw M 8 x 25
4 allen screw M 6 x 18
2 flangescrew M 8 x 25
9 lock it screw
7 lock washer
8 washer ø6,4
10 washer ø8,4
2 washer ø8,4 x 3mm
6 self-nock nut M6
2 self-nock nut M8
2 nut M8
2 spacer ø18 x ø9 x 34
2 spacer ø18 x ø9 x 7
2 spacer ø18 x ø9 x 5
2 spacer ø20 x ø9 x 12
INHALT
CONTENTS

2
2
1
Sitzbank und original Haltegriffe demontieren.
Dismantle seat and original hand rails.
Befestigung der Lock it Haltelaschen oben links und rechts:
In die vorderen Löcher der Bügelbefestigung die Aludistanzen
ø18 x ø9 x 7 einsetzen.
In die hinteren Löcher der Bügelbefestigung die Aludistanzen
ø20 x ø9 x 12 einsetzen.
2x 2x
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
Fastening of the mounting adapters top left+right:
Put spacer ø 18 x ø 9 x 7 into the front holes
Put spacer ø20 x ø9 x 12 into the rear holes
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
VORBEREITUNG
PREPARING

3
5
4
3
2x
2x
Befestigung des Handgriffs vorne links und rechts:
Zur Befestigung die Flanschkopfschrauben M 8 x 25 verwenden.
Befestigung der Lock it Halteadapter mitte links:
am Rahmen in den freien Gewindebohrungen.
In die Löcher der Befestigung die Aludistanzen ø18 x ø9 x 5 einsetzen
und mit den Inbusschrauben M 8 x 25 und U-Scheiben ø8,4
verschrauben.
Befestigung der Lock it Haltelaschen oben links und rechts/
Befestigung des Handgriffs hinten links und rechts:
Haltelasche zusammen mit dem Handgriff verschrauben.
Zur Befestigung die Inbusschrauben M 8 x 50 verwenden.
2x
Fastening of the hand rail front:
Use flange screw M 8 x 25.
Fastening of the mounting adapters middle left:
At the frame in the free threaded holes.
Use allen screw M 8 x 25 and washer ø8,4.
Sandwich spacer ø 18 x ø 9 x 5.
Fastening of the mounting adapters top left+right:
together with the original hand rail.
Use allen screw M 8 x 50.
ACHTUNG: bei neueren Modellausführungen (zu erkennen am Zusatzblech
am Handgriff (siehe Bild) bitte unbedingt den Hinweis auf Seite 7 beachten.
CAUTION: for newer model versions (shown by the additional metal plate on the
handle (see picture) please be sure to pay attention to the note on page 7.
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
2x 2x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
7
6

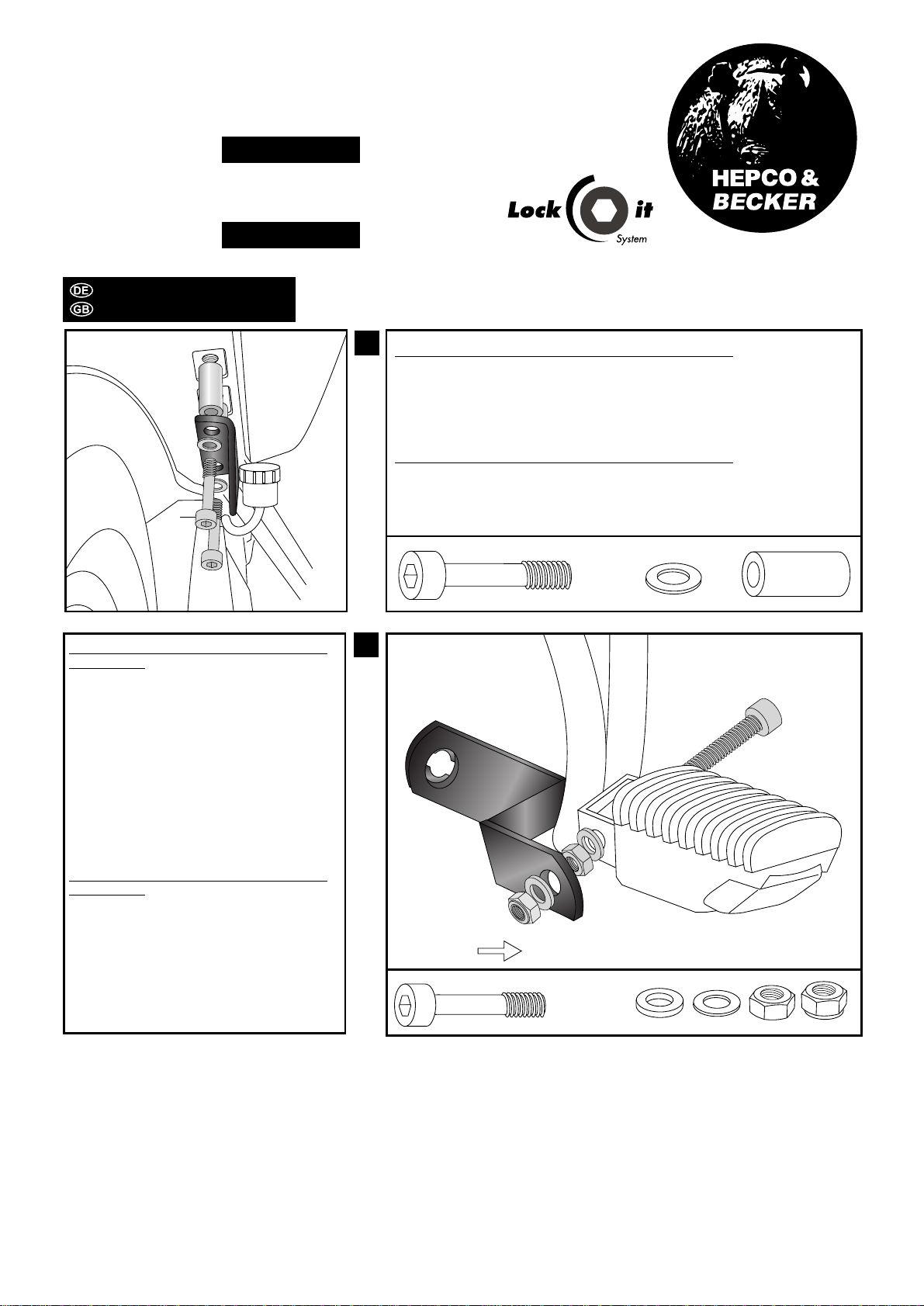

Befestigung der Lock it Halteadapter mitte rechts:
am Rahmen in den freien Gewindebohrungen.
In die Löcher der Befestigung die Aludistanzen ø18 x ø9 x 34
einsetzen und mit den Inbusschrauben M 8 x 55 und U-Scheiben
ø8,4 verschrauben.
2x
Montage der Halteadapter unten links
und rechts:
Den Original-Fußrastenbolzen
demontieren und dafür die
Zylinderschraube M 8 x 55 montieren.
Auf das nach unten überstehende
Gewinde die U-Scheibe ø8,4 x 3mm
schieben und die Sechskantmutter
aufschrauben und soweit festziehen, dass
sich die Fußraste noch klappen lasst. Auf
das Restgewinde den Halteadapter mit
der U-Scheibe ø8,4 mm und
selbstsichernde Mutter M 8 verschrauben.
je 2x
Fastening of the mounting adapters middle right:
At the frame in the free threaded holes.
Use allen screw M 8 x 55 and washer ø8,4.
Sandwich spacer ø 18 x ø 9 x 34.
Fastening of the mounting adapter bottom
left+right:
Change the footrest bracket bolt with
allen screw M8 x 55.
Then fix nut M8 on the thread.
Notice: Slightly tighten the nut, so that
the footrest can be moved.
Below the mounting adapter use a washer
ø8,4 with a self lock nut M8.
driving direction
Fahrtrichtung
2x 2x
each 2x
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

5
8
9
Fastening of Lock it screws:
The Lock it screws will be fixed at the carriers left and right with
lock washers.You have to do it only once - the srews and lock
washers remain at the carriers.

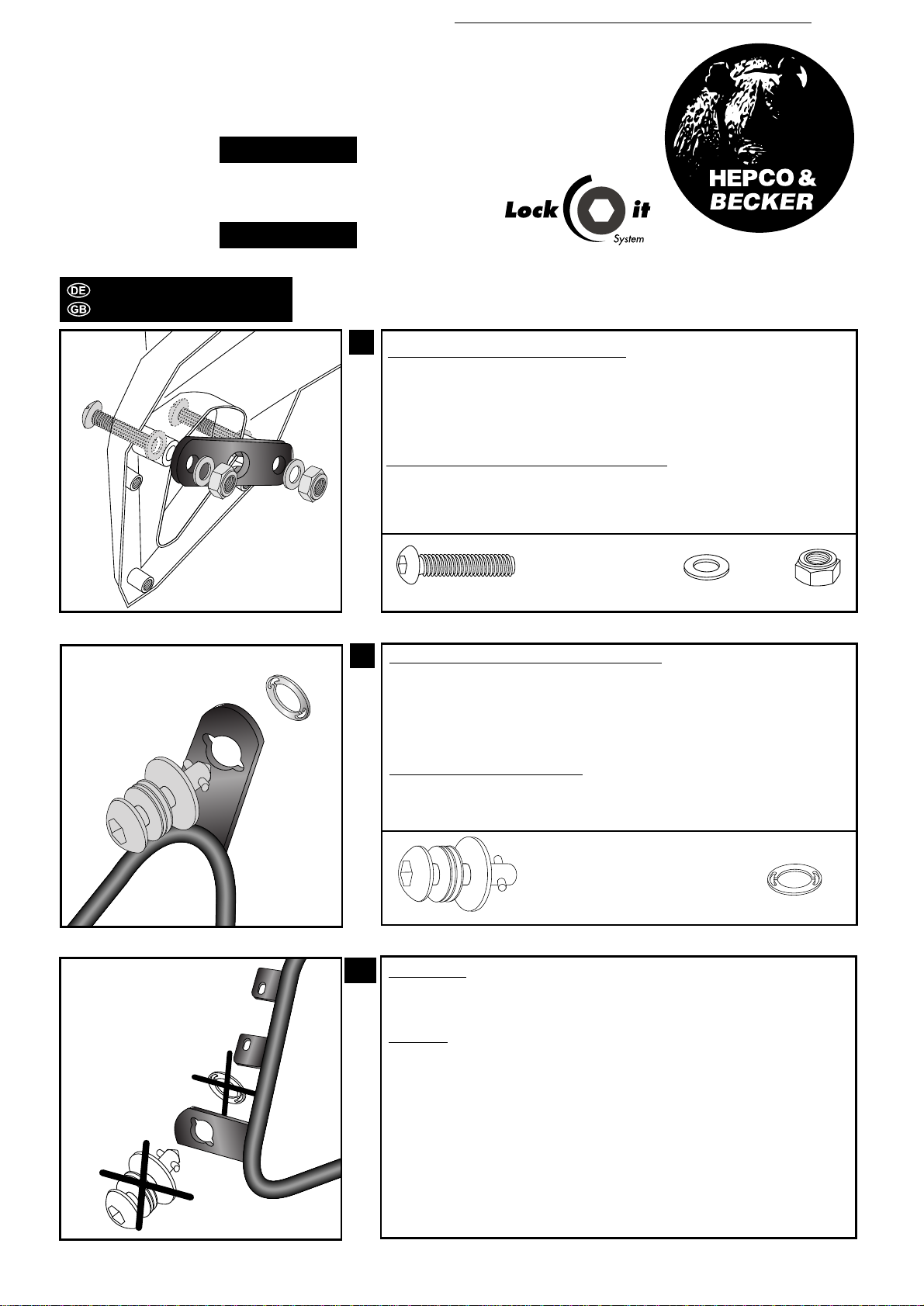

Innenseite Nummernschildhalter
Montage des Halteadapters hinten:
mittig in Fahrtrichtung hinter dem Nummernschildhalter.
Nummerschild demontieren. Die oberen Originalschrauben
herausdrehen und die Blechmutter von hinten abnehmen, diese
entfallen. Die Befestigung erfolgt mit den Linsenkopfschrauben M6
x 45 sowie U-Scheiben ø6,4 und selbstsichernder Mutter M6.
2x
7x
Montage der Lock it System-Schrauben:
An den Kofferträgern vorne links / rechts und am Querbügel werden
die Lock it System-Schrauben an den Befestigungslaschen mittels
der Sicherungsscheibe montiert.
Die Scheiben und Lock it System-Schrauben verbleiben bei
Demontage an den Befestigungspunkten der Kofferträger.
10
ACHTUNG:
An den Kofferträgern hinten links / rechts werden die Lock it System-
Schrauben NICHT mittels der Sicherungsscheibe montiert.
4x 2x
Look inside number plate holder
Fastening of the mounting adapter back:
behind the number plate holder. Dismantle number plate.
Unscrew original screws at the top and the nuts - they are not
needed any more. Fix the adapter with filister head screw M6 x 45,
washers ø6,4 and self-lock nut M6.
NOTICE:
The Lock it screws will NOT be fixed at the back of the carriers left
and right with lock washers.
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

6
11
12
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Montage der Kofferträger oben links / rechts:
Die vorbereiteten Kofferträger werden an den Haltelaschen mittels
der Lock it System-Schrauben befestigt.
Montage der Kofferträger mitte links / rechts:
Die vorbereiteten Kofferträger werden an den Halteadaptern mittels
der Lock it System-Schrauben befestigt.
13
Montage der Kofferträger unten links / rechts:
Die vorbereiteten Kofferträger werden an den Halteadaptern mittels
der Lock it System-Schrauben befestigt.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Lock it System-Schrauben nicht überdrehen ! Langsam drehen
(Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag
anliegt.
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Lock it System-Schrauben nicht überdrehen ! Langsam drehen
(Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag
anliegt.
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Lock it System-Schrauben nicht überdrehen ! Langsam drehen
(Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag
anliegt.
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

7

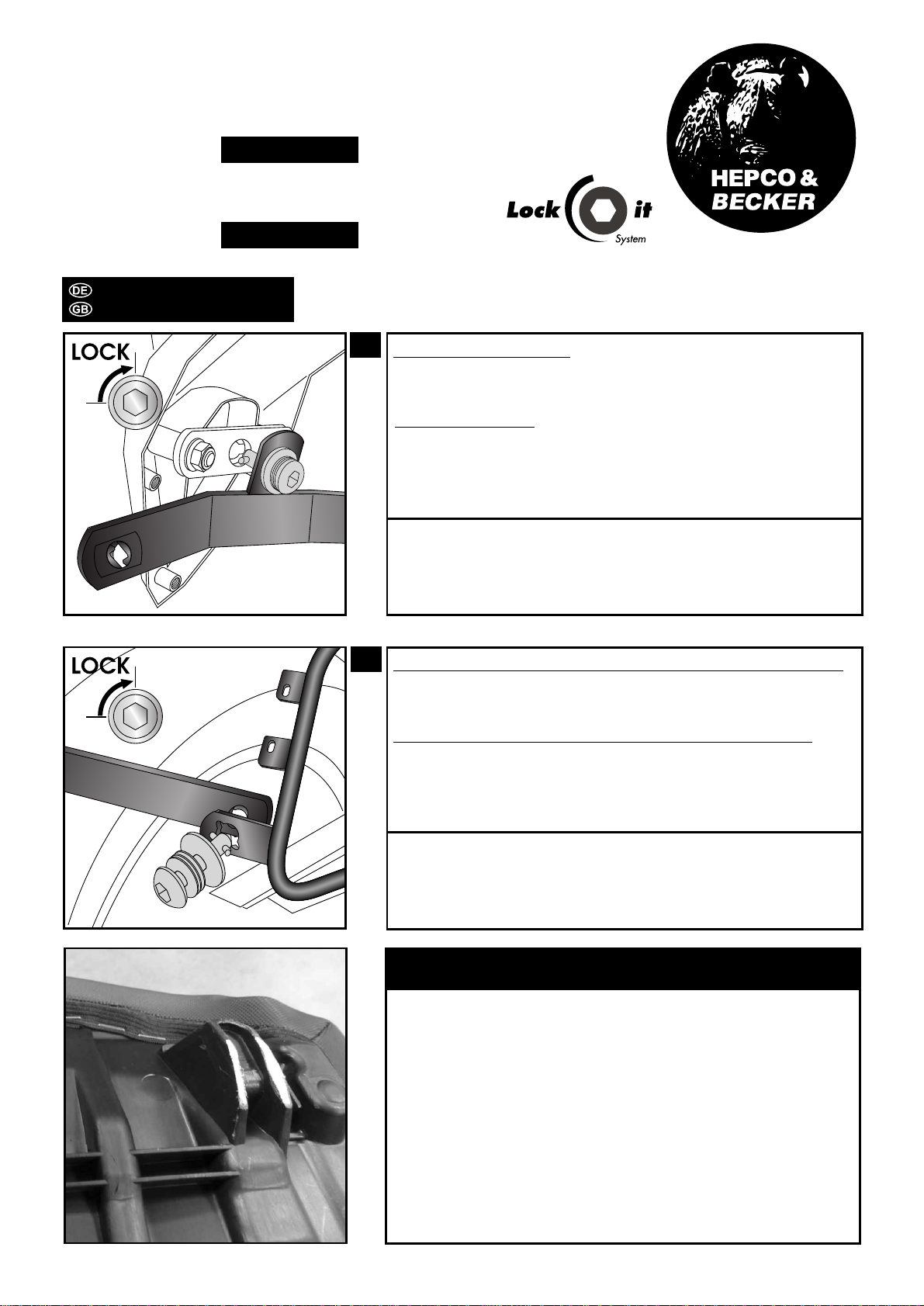

Verbindung des Querbügels mit den Seitenträgern links und rechts:
Der Querbügel wird an den Seitenträgern hinten mittels der Lock
it System-Schraube befestigt.
14
Montage des Querbügels:
Der vorbereitete Querbügel wird am Halteadapter hinten mittels der
Lock it System-Schraube befestigt.
15
Connection of the bracing bow with the side carrier left +right:
The carriers will now be fixed to the bracing bow with Lock it -screws
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Hinweis zu Montageschritt 3
Notice to step 3
Bei neueren Ausführungen dieses Motorrades wird ein Zusatzblech
am Original-Handgriff verbaut. Dadurch kann es sein, dass nach
Montage des Kofferträgers der Sattel nicht mehr richtig paßt.
In diesem Fall müssen die Kunststoffnocken des Sattels gekürzt
werden - siehe Bild.
In newer versions of this bike an extra metal plate is installed at the
original handle. It is possible that after installation of the side carrier
the saddle does not fit correctly.
In this case, the plastic of the saddle must be shortened (see picture).
Lock it System-Schrauben nicht überdrehen ! Langsam drehen
(Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag
anliegt.
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Lock it System-Schrauben nicht überdrehen ! Langsam drehen
(Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag
anliegt.
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

8
Abschließbare Lock it Schrauben können nicht verwendet werden
Lockable Lock it screws can not be used
Easyrack
Alurack
Motorschutzbügel, schwarz / Engine guard, black
Tankschutzbügel, schwarz / Tank guard, black
Motorschutzplatte / Skid plate
Griffschutz / Handle protection
Lampenschutzgitter / Headlight grilles
Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650652 00 01 Schwarz/black
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
Artikel Nr.: / Item-no.: 650653 00 01 Schwarz/black
4x
4x 4x
Fastening of adapter to hook in the fixing lock
The adapters are enclosed with the side cases.
They are not included in the side carrier set.
The necessary screws for mounting the metal adapter on the carrier
are part of this set.
(Allen screw M6 x 16, washer ø6,4 and self lock nut M6).
Montage des Metalladapters zum Einhaken des Kofferhalteschlosses
Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset.
Die notwendigen Schrauben zur Montage der Metalladapter am
Kofferträger sind beigefügt (Zylinderschraube M6 x 16,
U-Scheiben ø6,4, selbstsichernde Muttern M6).
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Metalladapter
Adapters
Als weiteres Zubehör lieferbar / Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Für weiteres Zubehör und die entsprechenden Artikelnummern siehe unsere Homepage.
For more accessories and item numbers: see our homepage.
HINWEISE ZUR KOFFERMONTAGE
HINT: ASSEMBLING SIDE CASES
HINWEIS
HINT
