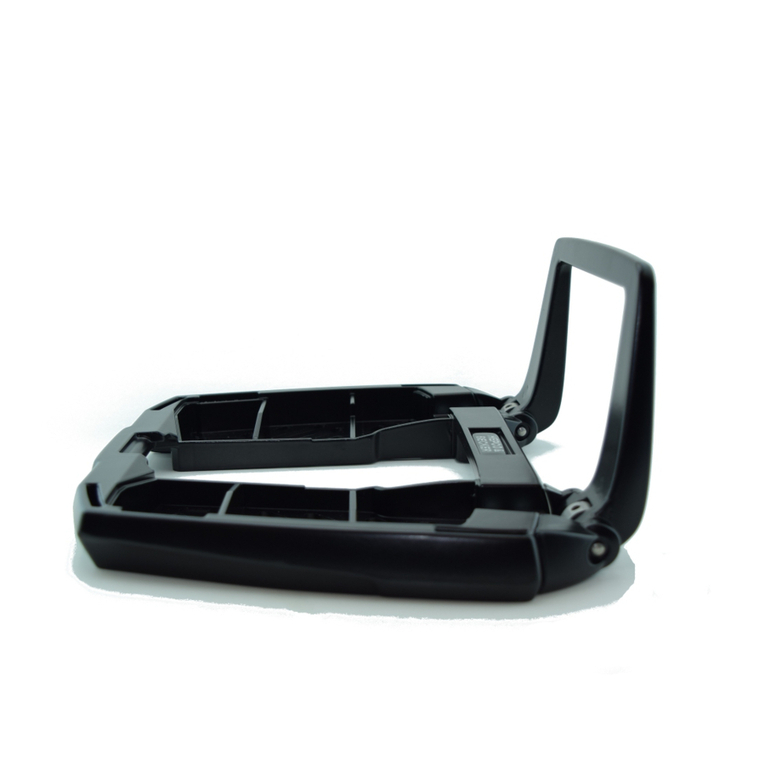

hepco & becker Easyrack User manual

1x Schraubensatz: 1x Screw kit:
1
4 allen screw M6 x12
4 allen screw M6 x 20
2 allen screw M8 x 20
2 allen screw M8 x 70
4 countersunk screw M8 x 20
4 washer ø6,4
2 washer ø8,4
4 self lock nut M6
4 special washer 20 x 20 x ø6,4
1x 700007834 Halteadapter links
1x 700007835 Halteadapter rechts
1x 700007836 Rohradapter links
1x 700007837 Rohradapter rechts
170412/230919
4 Zylinderschrauben M6 x12
4 Zylinderschrauben M6 x 20
2 Zylinderschrauben M8 x 20
2 Zylinderschrauben M8 x 70
4 Senkschraube M8 x 20
4 U-Scheibe ø6,4
2 U-Scheibe ø8,4
4 Selbstsichernde Mutter M6
4 Viereck-Scheiben 20 x 20 x ø6,4
1x 700007834 rack adapter left
1x 700007835 rack adapter right
1x 700007836 tube adapter left
1x 700007837 tube adapter right
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
KAWASAKI ER6-n/f
ab Baujahr 2012 / from date of manufacture 2012

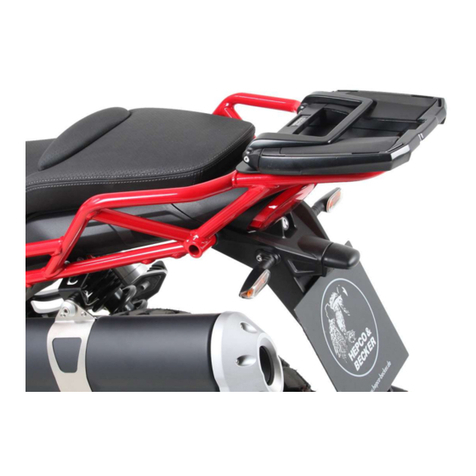

Easyrack
Artikel Nr.: / Item-no.:
6612516 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6502516 01 01 schwarz/black
INHALT
CONTENTS
Easyrack - Symbol
Alurack

2
4x
1
Montage der Rohradapter rechts und links:
Die Rohradapter werden mit den Senkschrauben M8 x 20mm
an den Halteadapter verschaubt.
Fastening of the tube adapter to the adapter left and right:
Mount the tube adapter to the adapters with countersunk
head screws M8 x 20mm.
Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit Zylinderkopfschrauben
M6x12 hinten unter dem Alurack verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
VORBEREITUNG
PREPARING
4x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
KAWASAKI ER6-n/f
ab Baujahr 2012 / from date of manufacture 2012
Easyrack
Artikel Nr.: / Item-no.:
6612516 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6502516 01 01 schwarz/black
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

3
3
Fahrtrichtung
Montage Halteadapter
rechts und links:
An der vorderen Verschraubung werden
Zylinderschrauben M8 x 20mm und U-
Scheiben Ø8,4 verwendet.
2x
2x2x
2
Montage Halteadapter rechts und links:
Die so vorbereiteten Halteadapter werden anstelle der original
Haltegriffe montiert.
Den oberen Halteadapter wie gezeigt durch die Aussparungen
stecken.
Fastening of the adapters top
left + right:
Use allen screws M8 x 20mm with
washers Ø8,4 at the front bolting.
Die hintere Verschraubung erfolgt mit
den Zylinderschrauben M8 x 70mm.
Rear bolting use allen screws M8 x
70mm.
Fastening of the adapters top left + right:
instead the original handle bars.
Stick the adapter through the cutouts as shown.
driving
direction
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
KAWASAKI ER6-n/f
ab Baujahr 2012 / from date of manufacture 2012
Easyrack
Artikel Nr.: / Item-no.:
6612516 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6502516 01 01 schwarz/black

6502516 00 01 Kofferträger Lock it (kombinierbar) / Lock it side carrier (can be combined)
5012516 00 01 Motorschutzbügel / Engine guard
6302516 00 01 C-Bow Halter / C-Bow Holder
4
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Alurack:
Easyrack:
4
Fastening of the Alurack/Easyracks:
On the rack adapters.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Aluracks/Easyracks:
Das Rack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 an den Gepäck-
brückenhalter verschraubt. Anschließend
die Kunststoffabdeckung montieren.
4x 4x
4x
4x
KAWASAKI ER6-n/f
ab Baujahr 2012 / from date of manufacture 2012
Easyrack
Artikel Nr.: / Item-no.:
6612516 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6502516 01 01 schwarz/black
