HIKOKI WR 18DSHL User manual

中 文
English
使用说明书
Handling instructions
充电式冲击扳手
Cordless Impact Wrench
WR 18DSHL
保留备用
Keep for future reference
000BookWR18DSHLChS.indb1000BookWR18DSHLChS.indb1 2018/04/0415:31:152018/04/0415:31:15

2
中文
目次
电动工具通用安全警告 .............................2
充电式冲击扳手的使用注意事项...........4
锂离子电池使用注意事项..........................5
符号.......................................................................7
规格.......................................................................7
标准附件.............................................................8
选购附件（分开销售） .................................8
用途.......................................................................8
电池的拆卸／安装法....................................8
充电.......................................................................9
作业之前..........................................................11
使用方法..........................................................12
操作上的注意事项......................................13
维护和检查.....................................................14
维修零部件一览表......................................16
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
000BookWR18DSHLChS.indb2000BookWR18DSHLChS.indb2 2017/12/0518:17:192017/12/0518:17:19

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
000BookWR18DSHLChS.indb3000BookWR18DSHLChS.indb3 2017/12/0518:17:192017/12/0518:17:19

4
中文
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式冲击扳手的使用注意事项
1. 在执行紧固件可能会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工
具。接触“带电”电线的紧固件会使电动工具的裸露金属部件“带电”，并
可能使操作员遭到电击。
2. 这是用于拧紧和旋松螺栓和螺母的手提式工具。请仅用于这些操作。
3. 长时间使用时请戴上耳塞。
4. 单手操作非常危险，操作时请用双手牢牢握住本扳手。
5. 检查套筒是否破裂或损坏，破裂或损坏的套筒很危险。使用前请检查套筒。
6. 用套筒销和套筒环固定套筒。
如果固定套筒的套筒销或套筒环损坏，套筒就可能会从冲击扳手上脱落，这
是很危险的。请勿使用变形、磨损、破裂等损坏的套筒销或套筒环。务必将
套筒销和套筒环装在正确的位置。
7. 检查拧紧扭矩。
拧紧螺丝所需的适当转矩取决于螺栓的材料、尺寸和等级等。
000BookWR18DSHLChS.indb4000BookWR18DSHLChS.indb4 2017/12/0518:17:192017/12/0518:17:19

5
中文
由此冲击扳手产生的拧紧扭矩还取决于螺栓的材料、尺寸、装上套筒的本冲
击扳手的使用时间等。
电池刚充电和将耗尽时的转矩也有些许不同。请用转矩扳手检查是否用适当
的转矩拧紧了螺栓。
8. 切换旋转方向前请停下本冲击扳手。切换旋转方向前请放开开关，并等待冲
击扳手停下。
9. 切勿触摸转动部分。
请勿让转动着的套筒部分接近手或身体的其它部分，否则会被割伤或被夹入
套筒。长时间持续使用套筒后请注意不要触摸套筒，因为套筒会变得很热，
从而可能会被烫伤。
10. 使用万向接头时切勿在没有负载的情况下转动冲击扳手。
如果在没有连接负载的情况下转动套筒，万向接头会使套筒转动失控。从而
可能会使您受伤，或者套筒的转动可能会强烈震动冲击扳手使其掉下。
11. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
12. 不要连续使用充电器。
一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。
13. 勿让杂质进入电池连结口内。
14. 切勿拆卸电池与充电器。
15. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
16. 请勿将电池丢入火中。
电池受热将会爆炸。
17. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
18. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
19. 请勿使用耗竭了的电池，否则会损坏充电器。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
000BookWR18DSHLChS.indb5000BookWR18DSHLChS.indb5 2017/12/0518:17:192017/12/0518:17:19

6
中文
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物进入锂离子电池端子之间，可能发生短
路，并造成火灾危险。存放电池时，请遵循下列事项。
○ 请勿在存储盒中放入导电的切屑、铁钉、钢丝、铜
线或其他导线。
○ 或者将电池装在电动工具中，或者在牢固按入电池
盖并挡住通风孔后再存放，以防止短路（参照图 1）。

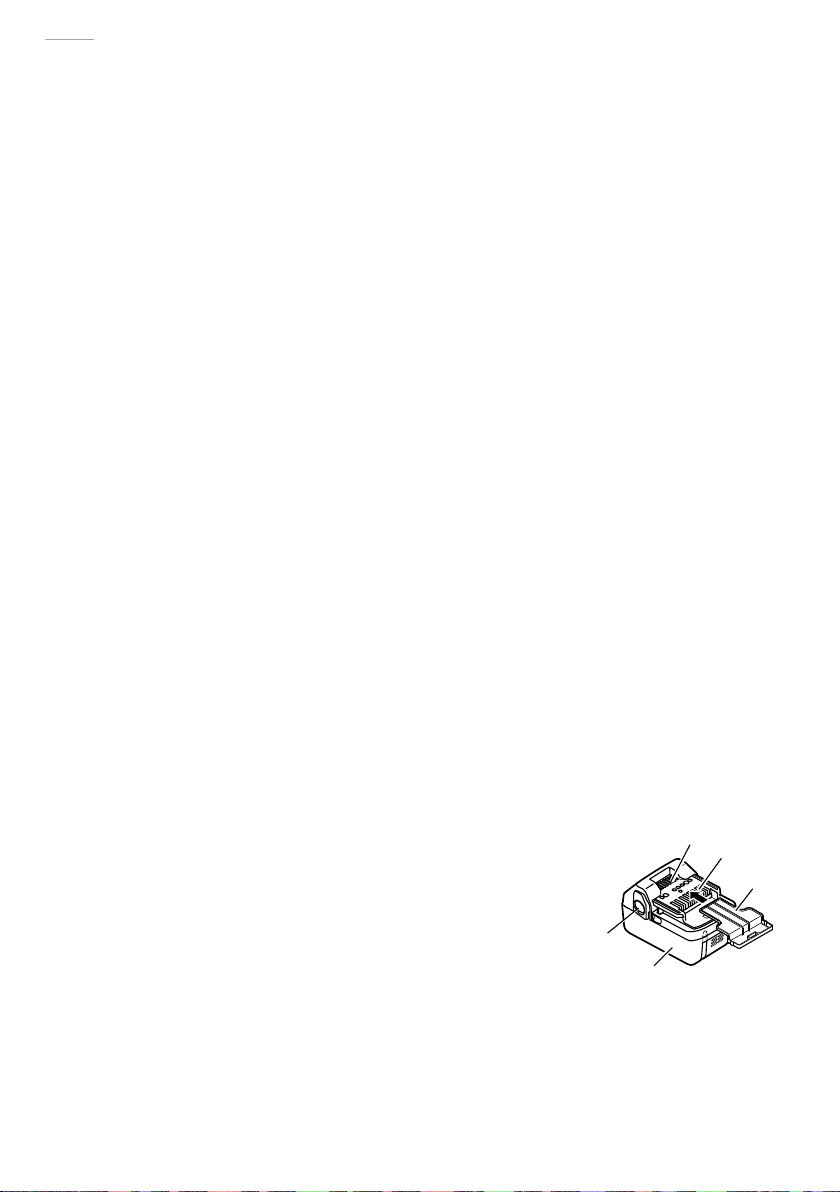

通风孔 端子
电池盖
插销
电池
图 1
000BookWR18DSHLChS.indb6000BookWR18DSHLChS.indb6 2017/12/0518:17:192017/12/0518:17:19

7
中文
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
阅读所有安全警告和所有指示。
规格
电动工具
型式 WR18DSHL
电压 18 V
无负荷速度 1500 /min
能力 普通螺栓 M12 － M22
高抗拉螺栓 M12 － M16
旋紧扭矩（最大） 480 N·m
电池 BSL1830 ：锂离子 18 V （3.0 Ah 10 节）
重量 3.4 kg
充电器
型式 UC18YRSL
充电电压 14.4 V
- 18 V
重量 0.6 kg
000BookWR18DSHLChS.indb7000BookWR18DSHLChS.indb7 2017/12/0518:17:192017/12/0518:17:19

8
中文

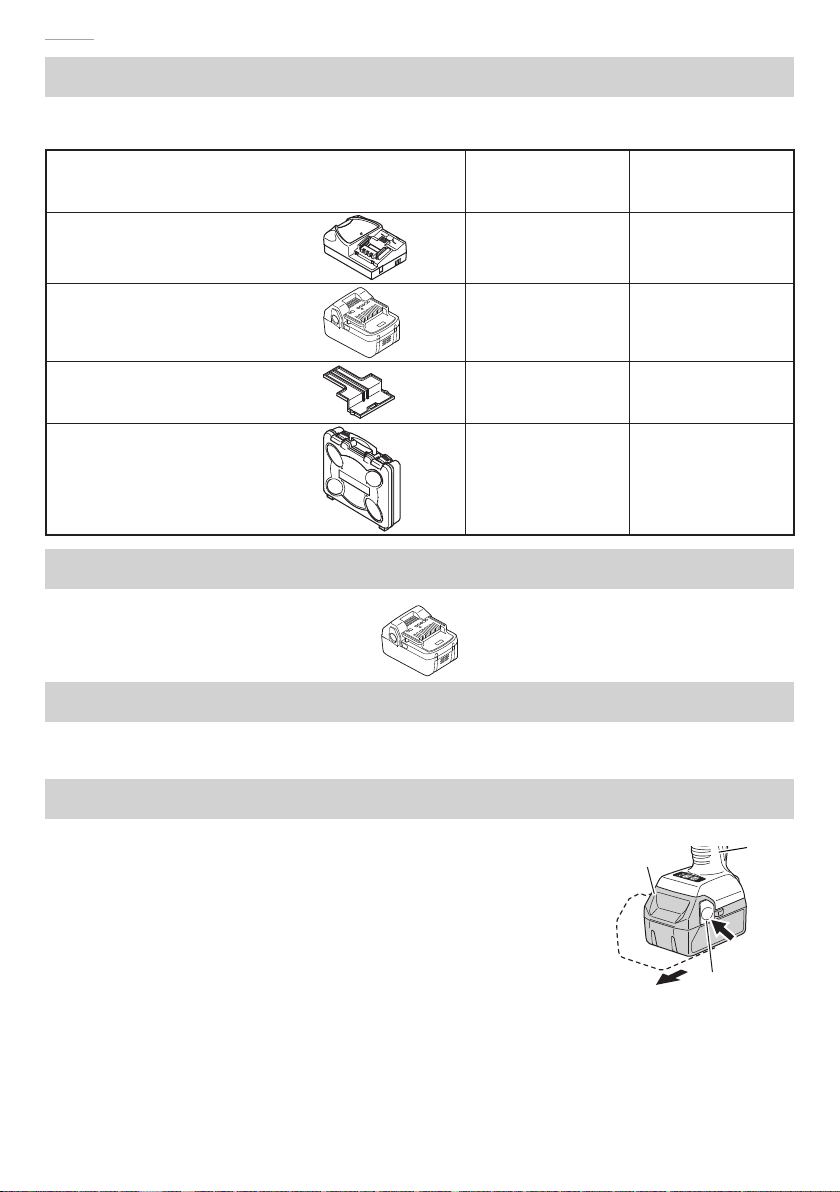

标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
WR18DSHL
(2LSRK)
WR18DSHL
(NN)
充电器（UC18YRSL） 1－
电池（BSL1830） 2－
电池盖 1－
塑料盒 1－
选购附件（分开销售）
1. 电池 (BSL1830)
用途
拧紧和旋松用于固定结构部件的任何类型的螺栓和螺母。
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下电池
（参照图 2）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 2）
电池 把手
按
插销
拉出
图 2
000BookWR18DSHLChS.indb8000BookWR18DSHLChS.indb8 2017/12/0518:17:202017/12/0518:17:20

9
中文

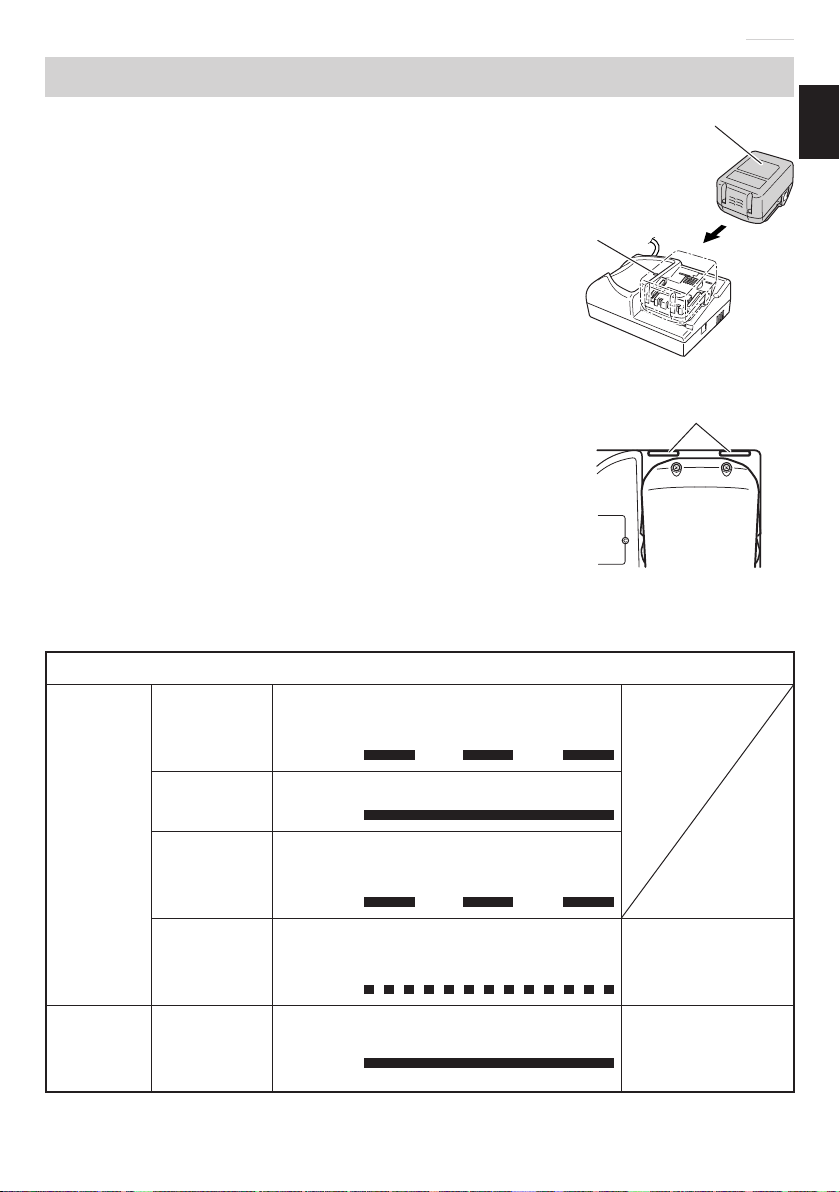

充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯会闪烁呈红
色 ( 间隔为１秒 )。
2. 将电池插入充电器。
如图 3、4 所示，将电池紧紧地插入充电器直至
可见线条。
3. 充电
将电池插入充电器后，将开始充电，指示灯会持
续点亮呈红色。
电池完全充电后，指示灯将闪烁呈红色（以 1 秒
的间隔）（参照表 1）。
(1) 指示灯显示
根据充电器或电池的情况，指示灯的显示如表 1
所示。
表 1
指示灯的显示
指示灯点
亮或闪烁
呈红色。
充电前 闪烁
点 亮 0.5 秒 钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
充电时 点亮 连续点亮
充电完成 闪烁
点 亮 0.5 秒 钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
无法充电 闪动
点 亮 0.1 秒 钟，不点亮
0.1 秒钟（熄灭 0.1 秒钟） 电池或充电器有
问题。
指示灯点
亮或闪烁
呈绿色。
过热而等待 点亮 连续点亮 电池过热。无法
充（电池冷却后
开始进行充电）。
电池
指示灯
图3
线
后插入
图4
000BookWR18DSHLChS.indb9000BookWR18DSHLChS.indb9 2017/12/0518:17:202017/12/0518:17:20

10
中文
(2) 关于电池的温度
电池的温度如表 2 所示，在充电前应使已发热的电池冷却片刻。
表 2 电池充电范围
电池 可以对电池进行充电的温度
BSL1830 0℃
- 50℃
(3) 关于充电时间
由充电器和电池共同决定，充电时间变化如表3所示。
表 3 充电时间（20℃下）
充电器
电池 UC18YRSL
BSL1830 约 45 分钟。
注:
充电时间可能根据环境温度和电压而有变化。
4. 从插座或点烟器孔座上拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电完成后，请先从充电器内取出电池，然后加以妥善保存。
关于新电池等的放电
因新的和长期未使用的电池内部的化学物质无活性，故第一次和第二次使用
时其放电能力可能较低。这是暂时现象，这种电池充电 2
- 3 次后即可恢复
其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部
化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行
充电。
注意！
○ 连续使用电池充电器时，电池充电器将会升温，进而生成导致故障的因素。
一旦充电完成，请闲置 15 分钟后再进行下次充电。
○ 电池在阳光直接照射后或者使用之后会变热。如果此时对电池充电，充电器
上的指示灯会显示绿色。
电池将不充电。在此情况下，先让电池冷却下来，然后再充电。
000BookWR18DSHLChS.indb10000BookWR18DSHLChS.indb10 2017/12/0518:17:202017/12/0518:17:20

11
中文
○ 指示灯闪烁呈红色 ( 间隔为 0.2 秒 ) 时，请检查充电器的电池连接器内有无
异物，若有请取出。如果没有异物，则可能是电池或充电器的故障。请将其
拿到经授权的维修中心。

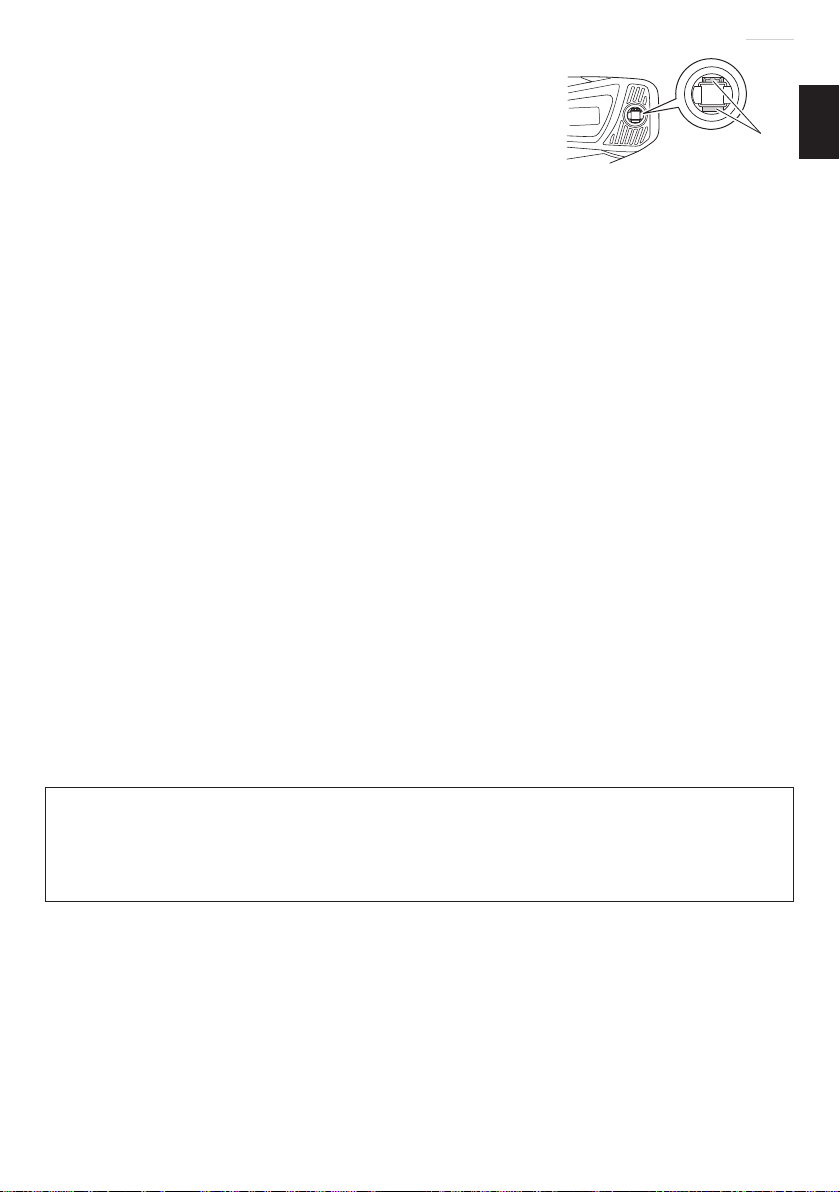

作业之前
1. 准备和检查工作环境
确认工作场所满足使用注意事项中所述的所有条件。
2. 检查电池
确认已紧紧装上电池。如果松驰则电池可能会脱开，并造成事故。
3. 选择适合螺栓的套筒
使用的套筒务必适合要拧紧的螺栓。使用不适合的套筒不仅不能充分拧紧，
还会损伤套筒或螺母。
磨损或变形的六角或方孔套筒不能为螺母或铁砧提供适当的固定拧紧力，从
而导致拧紧扭矩的损失。
请注意套筒孔的磨损，并在进一步磨损前更换。

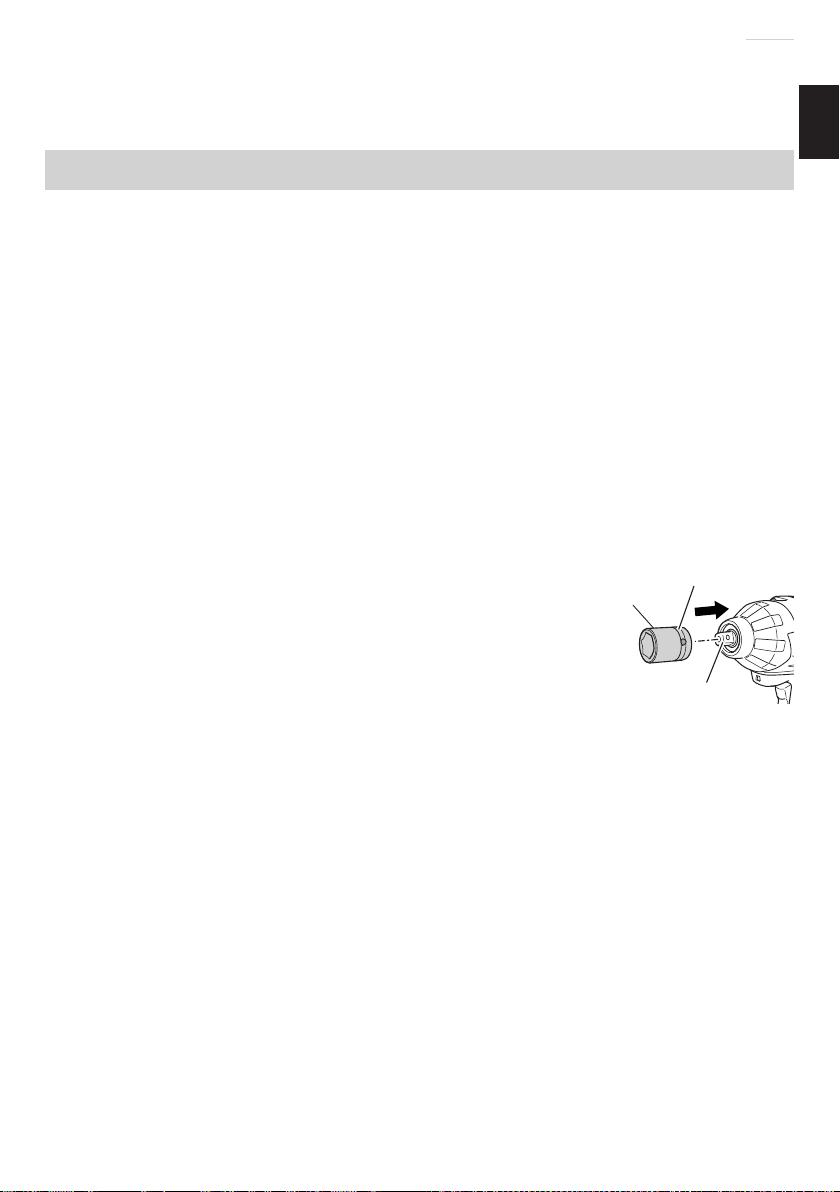

4. 安装套筒 ( 图5)
选择要使用的套筒。
● 销、O 型环型
(1) 将套筒内的孔与铁砧内的孔对齐，将铁砧插入套筒。
(2) 将销插入套筒。
(3) 将环装在套筒的槽上。
● 活塞型
将位于铁砧方形部分内的活塞与六角套筒内的孔对
齐。然后推活塞，将六角套筒装在铁砧上。
确认活塞在孔内完全啮合。
要拆卸套筒时，请按相反步骤操作。
● 止动环型
(1) 将套筒的方形部分与铁砧对齐。
(2) 将套筒完全推入铁砧内，确认已装紧套筒。
(3) 要拆卸套筒时，请将其从铁砧拉出。
注意！
○ 请使用操作手册和HiKOKI商品说明书中指定的附件。
否则可能会导致事故或受伤。
○ 务必将套筒紧紧装入铁砧。否则套筒可能会脱落，并造成受伤。
六角套筒 凹槽
铁砧
图 5
000BookWR18DSHLChS.indb11000BookWR18DSHLChS.indb11 2017/12/0518:17:202017/12/0518:17:20

12
中文
使用方法
1. 开关操作
本机中的开关用作马达开关和转向选择开关。当
将开关设于手柄上标有 之处时，马达顺时针
方向旋转以拧紧螺栓。当将开关设于 之处时，
马达逆时针方向旋转以旋松螺栓。放开开关时，
马达停下。( 图6)
注意！
请务必关闭开关，并等马达完全停下之后再改变
扳手旋转方向。马达旋转时切换方向会烧坏马达。
2. 有关电池余量指示
按下电池余量指示开关后，电池余量指示灯会点
亮，能检查电池剩余电量。( 图 7)
将手指从电池余量指示开关上放开后，电池余量
指示灯会熄灭。电池余量指示灯的状态和电池剩
余电量如表 4 所示。
表 4
指示灯状态 电池剩余电量
电池剩余电量充足。
电池剩余一半电量。
电池已快无剩余电量。请尽快给电池再充电。
因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。
注:
○ 请勿对开关面板施加强烈冲击或将其损坏，否则可能
会导致故障。
○ 为了节约电池用电，按住电池余量指示开关时电池余
量指示灯才点亮。
3. LED 灯使用方法
每当按下开关面板上的灯开关，LED 灯会点亮或熄灭。
(图 8)
为了防止电池耗电，请时常注意关闭 LED 灯。
注意！
请不要看着灯，让眼睛直接受灯光照射。如果眼睛持续受灯光照射，会伤害
眼睛。
开关
把手
图6
电池余量
指示开关
电池余量
指示灯
图 7
灯开关
图 8
000BookWR18DSHLChS.indb12000BookWR18DSHLChS.indb12 2017/12/0518:17:202017/12/0518:17:20

13
中文
注:
为了防止因忘记关闭 LED 灯而使电池耗电，约在 15 分钟后灯会自动关闭。
4. 拧紧和拧松螺栓
首先必须选择与螺栓或螺母相对应的六角扳手。接下来，将套筒安装到铁钻
上，用六角扳手咬住要拧紧的螺母。
将扳手按在螺栓上，按电源开关冲击螺母几秒钟。
如果螺母松动地安装到螺栓上，螺栓可能随着螺母转动，则说明未正确拧紧。
在此情况下，停止冲击螺母，用扳手按住螺母头后重新启动冲击，或者手动
拧紧螺栓和螺母，以防它们滑动。
操作上的注意事项
1. 连续作业后须让电动工具休息片刻
在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业
15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，
结果导致烧毁。
注:
请勿触摸金属部件，它们在连续工作后可能高温。
2. 以适于受冲击螺栓的旋紧扭矩进行操作
螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小
螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成
正比。请使用正确的螺栓操作时间。
3. 握住工具
请用双手牢牢握住冲击扳手。在这种情况下，请与螺栓成直线地握住扳手。
无需用力推扳手。
用足以抵消冲击力的力握住扳手。
4. 确定旋紧扭矩
下列因素会造成旋紧扭矩的下降。因此请在工作前用手工扭矩扳手来确定上
紧螺栓所需的实际旋紧扭矩。影响旋紧扭矩的因素如下。
(1) 电压
达到放电极限时，电压降低，旋紧扭矩也减少。
(2) 操作时间
操作时间增加时旋紧扭矩也增加。但是，即使工具驱动很长的一段时间，旋
紧扭矩也不会增大到超过某个特定值。
(3) 螺栓的直径
旋紧扭矩根据螺栓的直径变化。一般来说较大直径的螺栓需要较大的旋紧扭
矩。
000BookWR18DSHLChS.indb13000BookWR18DSHLChS.indb13 2017/12/0518:17:212017/12/0518:17:21

14
中文
(4) 旋紧的状态
即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度
也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。
螺栓和螺母一起转动时，扭矩会大大减少。
(5) 使用选购部件
使用接杆、万向接头或长套筒时拧紧扭矩略小一些。
(6) 套筒间隙
磨损或变形的六角或方孔套筒不能在螺母或铁砧之间提供适当的固定拧紧
力，从而导致拧紧扭矩的损失。
使用不适合于螺栓的套筒会导致拧紧扭矩不足。
(7) 拧紧扭矩因电池充电程度而异。
维护和检查
1. 检查套筒
磨损或变形的六角或方孔套筒不能在螺母或铁砧之间提供适当的固定拧紧
力，从而导致拧紧扭矩的损失。
请定期检查套筒孔的磨损程度，如有需要换成新的。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
3. 电动机的维护
电动机绕线是电动工具的“心脏部”应仔细检
查有无损伤，是否被油液或水沾湿。
4. 检查炭刷（图 9）
发动机使用的炭刷是一种耗材。由于过度磨损
的炭刷会造成发动机故障，因此，当炭刷严重
磨损或接近“磨损限制”时，请换上新炭刷。
另外，始终保持炭刷清洁，确保其在炭刷槽内
可以自如滑动。
注:
更换新炭刷时，务必使用 HiKOKI 328481 型号
的炭刷。
5. 更换炭刷
先卸下炭刷帽，然后用平头螺丝刀等钩住炭刷
的伸出件（如图 11 所示），之后取出炭刷。
3 mm
9.5 mm
磨损限制
图 9
炭刷甲
炭刷伸出
图 10
图 11
000BookWR18DSHLChS.indb14000BookWR18DSHLChS.indb14 2017/12/0518:17:212017/12/0518:17:21

15
中文
安装炭刷时，选择一个方向使炭刷甲吻合炭刷
管外部的接触部分。然后如图 12 所示，用手
指推入它。最后，安装炭刷帽。
注意！
必须保证将炭刷甲插入到炭刷管外面的接触部
分。（您可以插入所附带两个炭刷甲中的任何一
个。）
必须多加小心，因为操作错误可能会造成炭刷甲变形，并造成发动机在早期
发生故障。
6. 清理外部
冲击扳手沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或
稀释剂，以免塑胶部分溶化。
7. 收藏
冲击扳手应收藏于温度低于 40℃和小孩拿不到的地方。
注:
在电池长期存放（3 个月或更长）后务必给电池完全充电。如果长期存放后
使用，容量小的电池可能无法充电。
8. 维修零部件一览表
注意！
HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心
进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经HiKOKI公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于HiKOKI牌无线电动工具的重要通知：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对
电池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们
无法保证我们无线电动工具的安全性和使用性能。
炭刷管外面
接触部分
图 12
000BookWR18DSHLChS.indb15000BookWR18DSHLChS.indb15 2017/12/0518:17:212017/12/0518:17:21

16
中文
维修零部件一览表
10
2
1
34
56
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
35
501
503 504 505 506
502
507
000BookWR18DSHLChS.indb16000BookWR18DSHLChS.indb16 2017/12/0518:17:212017/12/0518:17:21

17
中文
项目号 代码号 使用数 备注
1 333809 1
2 334307 4 D5×35
3 333798 1
4 324257 1
5 324256 1
6 334308 1
7 959150 2 D6.35
8 333799 1
9 959155 32 D3.97
10 333800 1
11 333801 1
12 333802 1
13 333803 1
14 333804 1
15 333805 2
16 333806 2
17 333807 1
18 878863 1 S-70
19 334310 1
20 333808 1
21 878609 1 S-24
22 360922 1
23 333796 1
24 333797 1
25 334311 1
26 999100 2
27 319847 2
28 301653 9 D4×20
29 ——— 1
30 333794 1
31 307887 4 M3.5×6
32 333795 1
33 334312 1
34 334313 1
35 330068 2 BSL1830
项目号 代码号 使用数 备注
501 ——— 1 UC18YRSL
502 333810 1 “.503-506”
503 330152 2
504 330150 1
505 334344 1
506 330151 1
507 329897 1
000BookWR18DSHLChS.indb17000BookWR18DSHLChS.indb17 2017/12/0518:17:212017/12/0518:17:21

English
18
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres, such as in the presence
of flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces, such as pipes,
radiators, ranges and refrigerators.
CONTENTS
GENERAL POWER TOOL SAFETY WARNINGS ........................................18
PRECAUTIONS FOR CORDLESS IMPACT WRENCH ..............................21
CAUTION ON LITHIUM-ION BATTERY .......................................................22
SYMBOL.......................................................................................................23
SPECIFICATIONS........................................................................................ 24
STANDARD ACCESSORIES ....................................................................... 24
OPTIONAL ACCESSORIES (sold separately)..............................................24
APPLICATIONS............................................................................................25
BATTERY REMOVAL/INSTALLATION ........................................................ 25
CHARGING ..................................................................................................25
PRIOR TO OPERATION...............................................................................27
HOW TO USE...............................................................................................28
OPERATIONAL CAUTIONS......................................................................... 30
MAINTENANCE AND INSPECTION ............................................................31
SERVICE PARTS LIST.................................................................................33
000BookWR18DSHLChS.indb18000BookWR18DSHLChS.indb18 2017/12/0518:17:212017/12/0518:17:21

English
19
There is an increased risk of electric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging
the power tool.
Keep cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric shock.
e) When operating a power tool outdoors, use an extension cord suitable for
outdoor use.
Use of a cord suitable for outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when operating a
power tool.
Do not use a power tool while you are tired or under the influence of drugs,
alcohol or medication.
A moment of inattention while operating power tools may result in serious personal
injury.
b) Use personal protective equipment. Always wear eye protection.
Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the switch is in the offposition before
connecting to power source and/or battery pack, picking up or carrying the
tool.
Carrying power tools with your finger on the switch or energising power tools that have
the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the power tool on.
A wrench or a key left attached to a rotating part of the power tool may result in
personal injury.
e) Do not overreach. Keep proper footing and balance at all times.
This enables better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair,
clothing and gloves away from moving parts.
Loose clothes, jewellery or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust extraction and collection
facilities, ensure these are connected and properly used.
Use of dust collection can reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn it on and off.
000BookWR18DSHLChS.indb19000BookWR18DSHLChS.indb19 2017/12/0518:17:222017/12/0518:17:22

English
20
Any power tool that cannot be controlled with the switch is dangerous and must be
repaired.
c) Disconnect the plug from the power source and/or the battery pack from the
power tool before making any adjustments, changing accessories, or storing
power tools.
Such preventive safety measures reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach of children and do not allow persons
unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power toolʼs
operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool bits etc. in accordance with these
instructions, taking into account the working conditions and the work to be
performed.
Use of the power tool for operations different from those intended could result in a
hazardous situation.
5) Battery tool use and care
a) Recharge only with the charger specified by the manufacturer.
A charger that is suitable for one type of battery pack may create a risk of fire when
used with another battery pack.
b) Use power tools only with specifically designated battery packs.
Use of any other battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away from other metal objects, like
paper clips, coins, keys, nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns or a fire.
d) Under abusive conditions, liquid may be ejected from the battery; avoid
contact. If contact accidentally occurs, flush with water. If liquid contacts eyes,
additionally seek medical help.
Liquid ejected from the battery may cause irritation or burns.
6) Service
a) Have your power tool serviced by a qualified repair person using only identical
replacement parts.
This will ensure that the safety of the power tool is maintained.
CAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach of children and infirm persons.
000BookWR18DSHLChS.indb20000BookWR18DSHLChS.indb20 2017/12/0518:17:222017/12/0518:17:22
