HOLZMANN MASCHINEN RBM 1250M User manual

Edition: 16.08.2018 –Revision - 00 –RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
RINGBIEGEMASCHINE
Übersetzung / Translation
EN
USER MANUAL
PROFILE BENDING MACHINE
RBM 28M / RBM 28

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
1INHALT /INDEX
1INHALT /INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNICS 5
3.1 Komponenten / components RBM 28M................................................................ 5
3.2 Komponenten / components RBM 28 .................................................................. 6
3.3 Lieferumfang / delivery content.......................................................................... 6
3.4 Technische Daten / technical details................................................................... 7
4VORWORT (DE) 8
5SICHERHEIT 9
5.1 Bestimmungsmäßige Verwendung ...................................................................... 9
5.2 Unzulässige Verwendung .................................................................................... 9
5.3 Sicherheitshinweise .......................................................................................... 10
5.4 Restrisiken ........................................................................................................ 11
6MONTAGE 11
6.1 Vorbereitende Tätigkeiten ................................................................................. 11
6.1.1 Lieferumfang................................................................................................11
6.1.2 Der Arbeitsplatz............................................................................................11
6.1.3 Vorbereitung der Oberflächen.........................................................................11
6.1.4 Transport / Ausladen der Maschine .................................................................12
6.2 Befestigen der Maschine.................................................................................... 12
6.3 Elektrischer Anschluss....................................................................................... 13
7BETRIEB 14
7.1 Werkstück ......................................................................................................... 14
7.2 Kontrolleinheit (RBM 28)................................................................................... 14
7.3 Antrieb (RBM 28M)............................................................................................ 14
7.4 Wechseln der Walzen ........................................................................................ 14
7.5 Anwendungsmöglichkeiten der Standard-Walzen.............................................. 15
7.6 Auswahl der Walzen .......................................................................................... 15
7.7Bedienung ......................................................................................................... 16
7.8 Biegen langer Werkstücke................................................................................. 16
8WARTUNG 17
8.1 Schmierung ....................................................................................................... 17
8.2 Reinigung .......................................................................................................... 18
8.3 Entsorgung........................................................................................................ 18
9FEHLERBEHEBUNG 18
10 PREFACE (EN) 19
11 SAFETY 20
11.1 Intended Use................................................................................................. 20
11.1.1 Working conditions...................................................................................20
11.2 Prohibited use ............................................................................................... 20
11.3 Security instructions ..................................................................................... 20
11.4 Remaining risk factors .................................................................................. 21
12 ASSEMBLY 22
12.1 Preparatory activities.................................................................................... 22
12.1.1 Delivery content ......................................................................................22
12.1.2 Workplace requirements ...........................................................................22
12.1.3 Preparation of the surface .........................................................................22
12.1.4 Transport / unloading the machine .............................................................22
12.2 Fixing the machine on the floor..................................................................... 23
12.3 POWER SUPPLY ............................................................................................. 23
13 OPERATION 24
13.1 Workpiece ..................................................................................................... 24
13.2 Control unit (RBM 28) ................................................................................... 24
13.3 Drive mechanism (RBM 28M) ........................................................................ 24
13.4 Changing the rolls ......................................................................................... 25
13.5 Bending long workpieces .............................................................................. 25
13.6 Possible applications of the standard rolls .................................................... 25

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
13.7 Choosing the relevant roll ............................................................................. 26
13.8 Operation ...................................................................................................... 27
14 MAINTENANCE 27
14.1 Lubricating .................................................................................................... 28
14.2 Cleaning ........................................................................................................ 28
14.3 Disposal ........................................................................................................ 28
15 TROUBLE SHOOTING 28
16 SCHALTPLAN / WIRING DIAGRAM 29
ERSATZTEILE / SPARE PARTS 29
16.1 Ersatzteilbestellung / spare parts order........................................................ 30
17 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 31
18 GARANTIEERKLÄRUNG (DE) 32
19 GUARANTEE TERMS (EN) 33
20 PRODUKTBEOBACHTUNG 34
PRODUCT EXPERIENCE FORM 34

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries
and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der
Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get
familiar with the controls in order to use the machine correctly and to avoid
injuries and machine defects.
DE
Schutzausrüstung tragen!
EN
Wear protective equipment
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN
Stop and pull out the power plug before any break and engine
maintenance!

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
3TECHNIK / TECHNICS

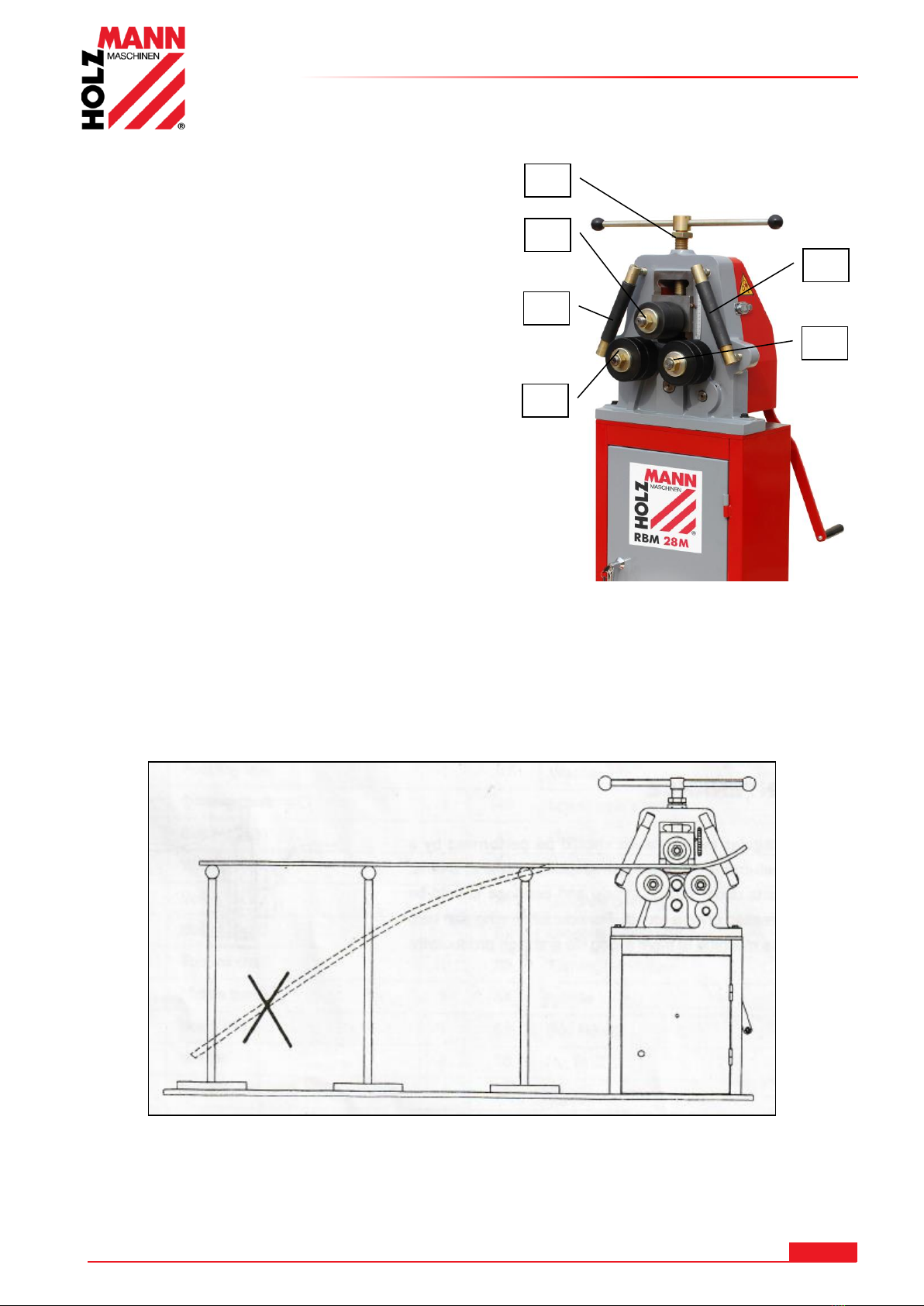

3.1 Komponenten / components RBM 28M
Nr
RBM 28M
1
Angetriebene Tragewalzen / powered supporting rolls
2
Verstellbare Biegewalze / adjustable bending roll
3
Kurbel zur Höheneinstellung / crank lever for height adjustment
4
Antriebskurbel / driving crank lever
5
Führungsrollen / guide rolls
6
Unterbau / stand
1
1
2
3
4
5
5
6

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28

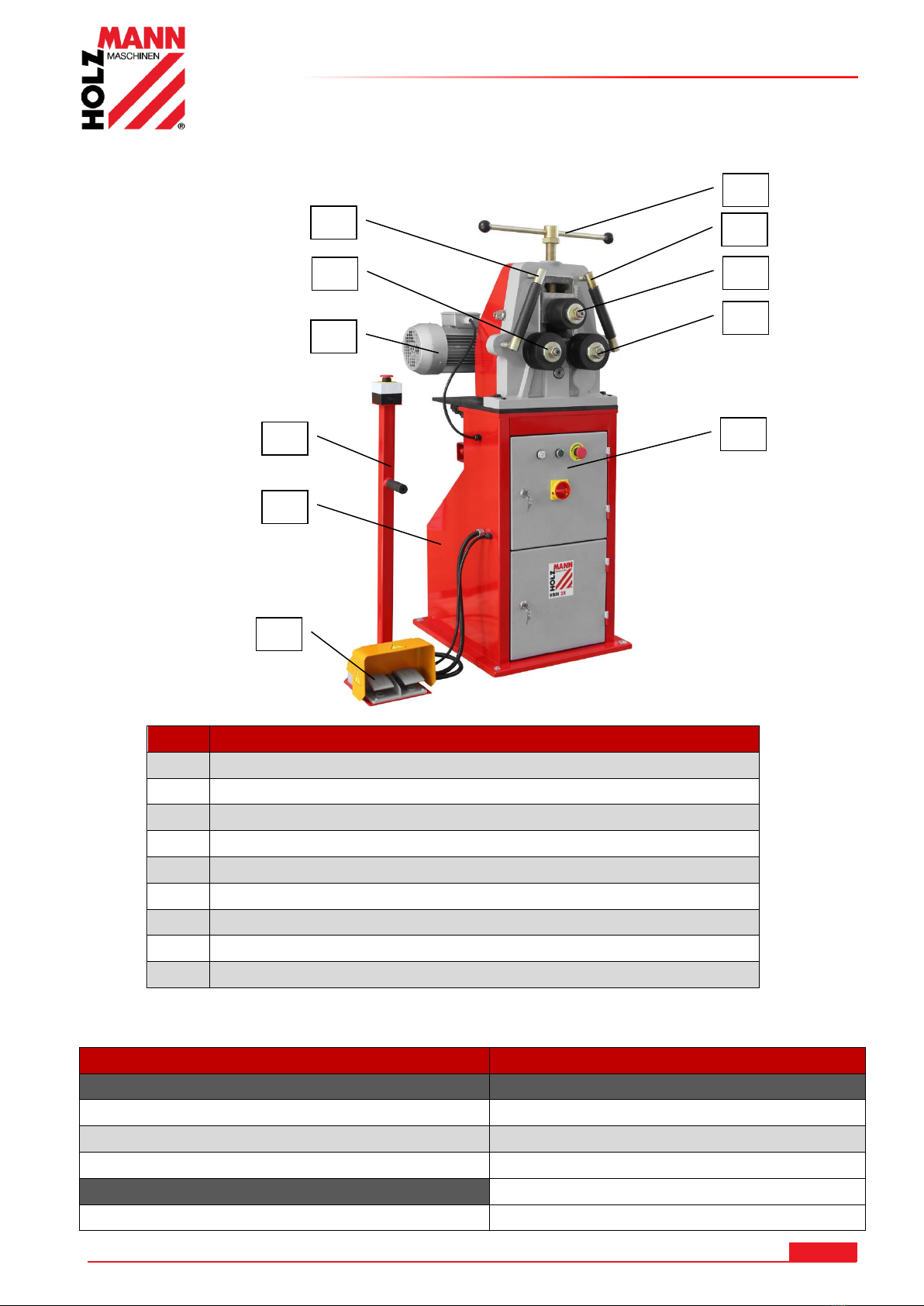

3.2 Komponenten / components RBM 28
Nr
RBM 28
1
Angetriebene Tragewalzen / powered supporting rolls
2
Verstellbare Biegewalze / adjustable bending roll
3
Kurbel zur Höheneinstellung / crank lever for height adjustment
4
Antriebsmotor / drive motor
5
Fußpedal / foot pedal
6
Steuereinheit / control unit
7
Führungsrollen / guide rolls
8
Not-Aus Ständer / emergency stop stand
9
Unterbau / stand
3.3 Lieferumfang / delivery content
RBM 28M
RBM 28
Box 1: 500x480x680
Box 1: 700x700x1480
Maschine / machine
Maschine / machine
Standard Walzen / standard rolls
Standard Walzen / standard rolls
Führungsrollen / guide rolls
Führungsrollen / guide rolls
Box 2: 770x340x870
Unterbau + Schlüssel / stand + key
Unterbau + Schlüssel / stand + key
Not-Aus Ständer / emergency stop stand
3
1
1
2
4
5
6
7
7
9
8

TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28

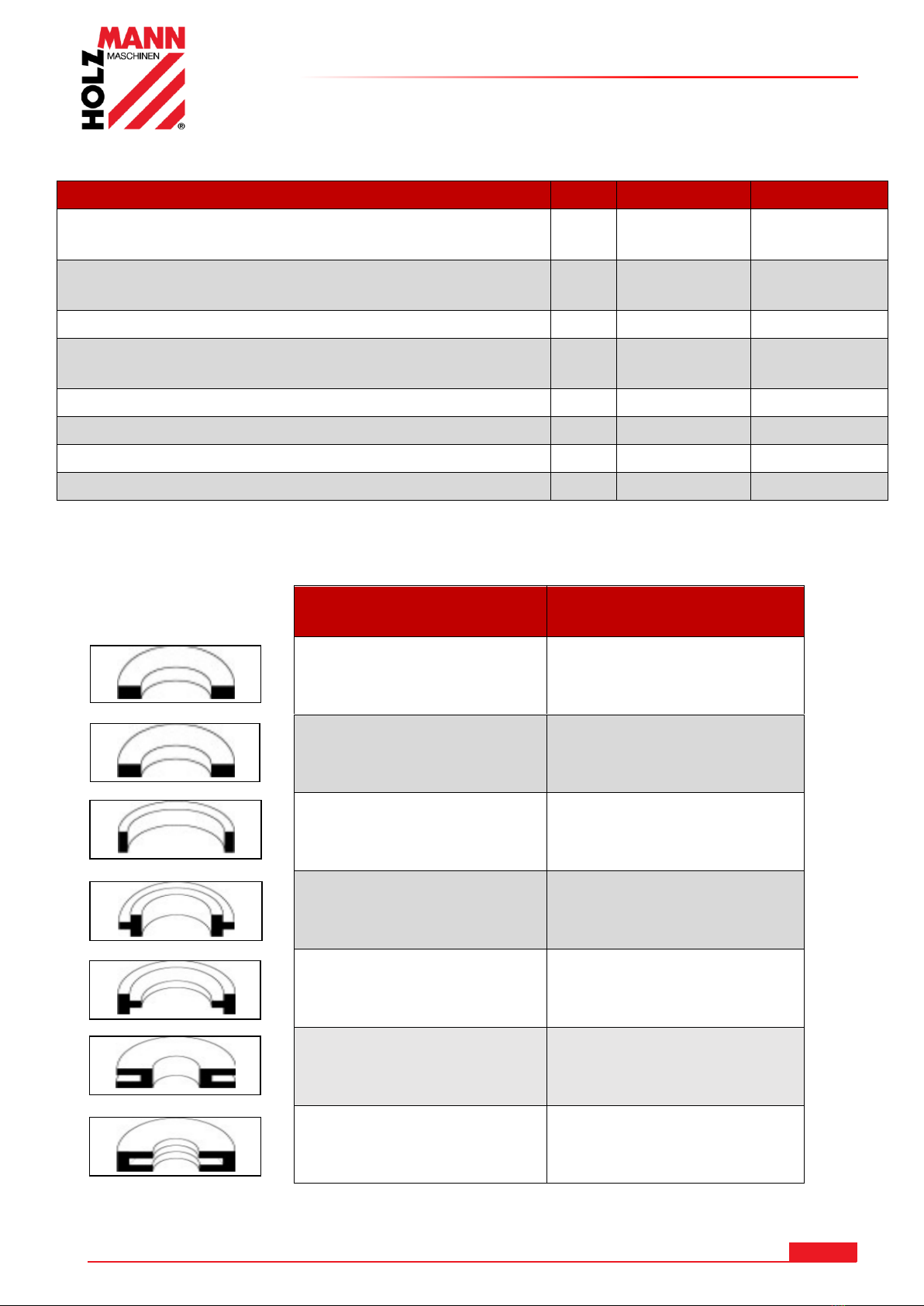

3.4 Technische Daten / technical details
RBM 28M
RBM 28
Max. Profilabmessungen rund / viereckig /
Max. profile dimensions round / square
mm
16 / 30x10
16 / 30x10
Max. Abmessungen Vollmaterial rund / viereckig /
Max. dimensions solid material round / square
mm
30 / 20x20
30 / 20x20
Gewicht / weight
kg
165
230
Verpackungsmaße / packaging dimensions
mm
500x480x680
770x340x870
700x700x1480
Abmessungen / machine dimensions
mm
620x560x1440
680x680x1450
Motor / motor
kW
1,1
Spannung / voltage
V/Hz
400 V / 50 Hz
Antriebswalzendrehzahl / driving roll speed
min-1
8
Biegemöglichkeiten mit Standard-Biegewalzen /
bending opportunities with standard rolls
Max. Größe / max. size
(mm)
Min. Biege ø / min. bending ø
(mm)
20 x 20
10 x 10
500
160
30 x 10
20 x 5
500
190
50 x 10
40 x 5
400
160
35 x 4.5
30 x 4
600
400
35 x 4.5
30 x 4
600
400
35 x 4.5
30 x 4
600
400
U40 x 20
U30
700
500

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Ringbiegemaschine RBM 28M / RBM 28.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2018
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Bedienung der Maschine nur durch eingeschultes Fachpersonal!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Ringbiegemaschine RBM 28M / RBM 28 ist ausschließlich zum Biegen von Vollmaterial und
Profilen aus Baustahl bestimmt.
Die Maschine ist nicht für durchgehenden Dauerbetrieb im Rahmen einer industriellen Fertigung
konstruiert, jedoch für Intervallbetriebszeiten im Rahmen eines Handwerksbetriebes unter
Bedachtnahme auf die max. Werkstückabmessungen. Somit ist sie im eingeschränkten Maße
gewerblich nutzbar.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden
oder Verletzungen übernimmt HOLZMANN-MASCHINEN keinerlei Haftung.
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
5.2 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist
unzulässig;
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden
oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
5.3 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett
und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb von den Biegewalzen fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten,
Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Das Klettern auf die Maschine ist verboten!
Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind
möglich!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
aufhalten
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite
Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich in den Biegewalzen verfangen und zu schwersten
Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzbrille,
Sicherheitsschuhe, Schutzhandschuhe, …) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still
steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
,
H I N WE I S
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach
ISO 3864 griffbereit vorhanden sein. Leiten Sie die der Verletzung
entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
5.4 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer
Verwendung sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch die rotierenden Walzen während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine
bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller
Sicherheitsvorrichtungen ist und bleiben ihr gesunder Hausverstand und Ihre entsprechende
technische Eignung/Ausbildung zur Bedienung einer Maschine wie der RBM 28M / RBM 28 der
wichtigste Sicherheitsfaktor!
6MONTAGE
6.1 Vorbereitende Tätigkeiten
6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition.
Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der
Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die
Ware als ordnungsgemäß übernommen.
6.1.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine.
Beachten Sie dabei die Sicherheitsanforderungen aus Kapitel 5 sowie die Abmessungen
der Maschine aus den technischen Daten.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz
gewährleisten (nur RBM 28).
6.1.3 Vorbereitung der Oberflächen
H I N WE I S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
6.1.4 Transport / Ausladen der Maschine

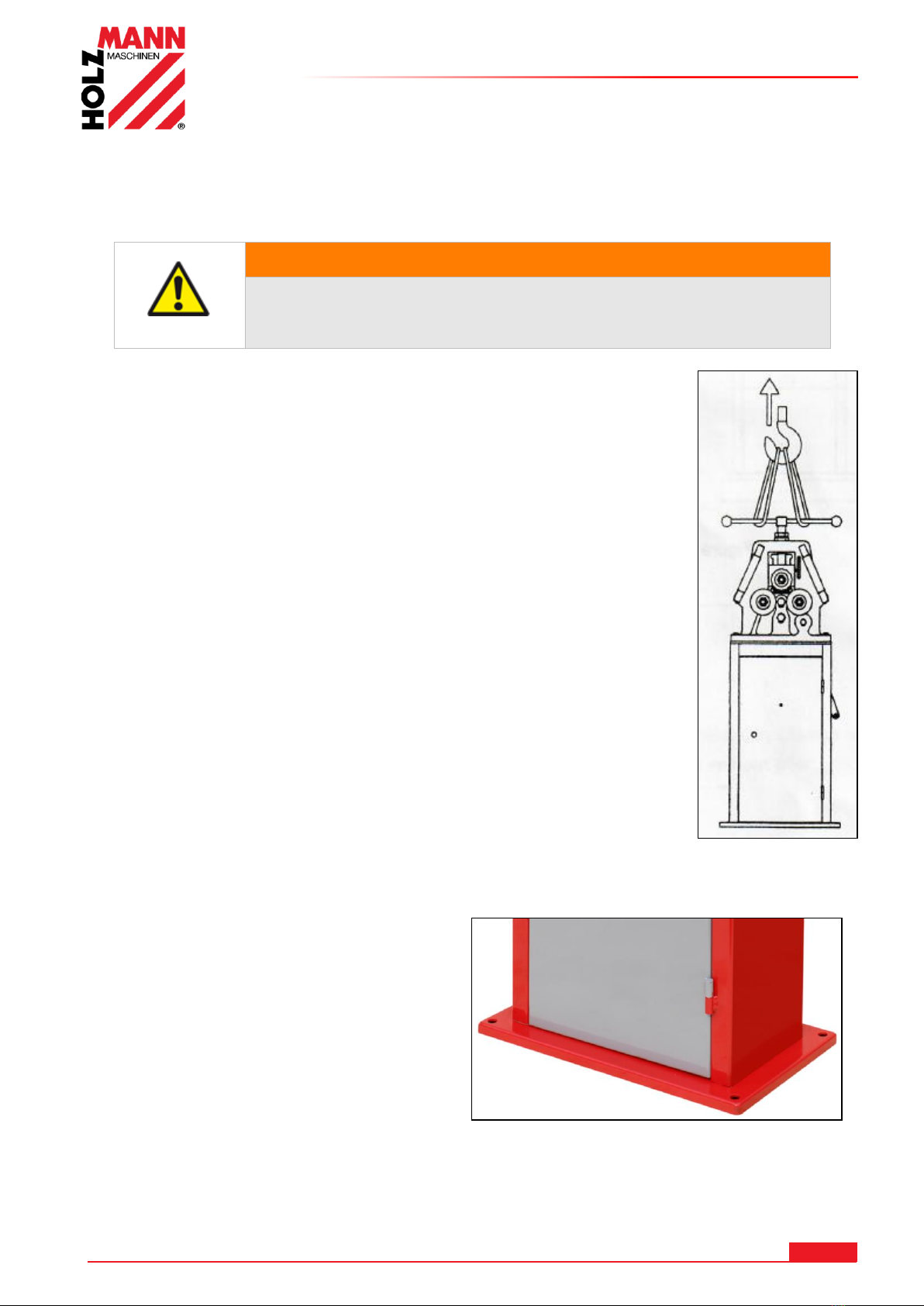

Herausheben aus der Verpackung zur Montage und Positionieren auf dem Arbeitsplatz:
Nur mittels geeigneter Hebeeinrichtung!
W A R NU N G
Das Hochheben und der Transport der Maschine darf nur durch
qualifiziertes Personal erfolgen und muss mit entsprechender
Ausrüstung durchgeführt werden.
Beachten Sie, dass sich etwaig verwendete Hebeeinrichtungen
(Kran, Stapler, Hebegurt etc.) in einwandfreiem Zustand befinden
müssen.
Zum Manövrieren der Maschine in der Verpackung kann auch ein
Palettenhubwagen bzw. ein Gabelstapler verwendet werden.
Beim Hochheben folgende Punkte beachten:
Die Maschine nur über den Hebel anheben
Die verwendete Hebeausrüstung muss für eine Last von
mindestens 165 kg (RBM 28M), bzw. 230 kg (RBM 28)
ausgelegt sein.
Beim Anheben darauf achten, dass der Hebegurt
ausbalanciert ist.
Die Maschine mit großer Vorsicht bewegen. Keine hastigen
Bewegungen!
6.2 Befestigen der Maschine
Zum Befestigen der Maschine auf dem
Boden, sind im Unterbau vier 14 mm
Bohrungen vorgesehen.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
6.3 Elektrischer Anschluss
A C H T U NG
Bei Arbeiten an einer nicht geerdeten Maschine: Es sind schwere
Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 16A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung.
7. Wenn die Maschine in die falsche Richtung läuft, sind zwei leitende Phasen zu tauschen.
8. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
9. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
10.Ein beschädigtes Kabel ist umgehend zu erneuern!
H I N WE I S
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit
maximalem Fehlerstrom von 30mA) zulässig.
H I N WE I S
Verwenden Sie ausschließlich zulässige Verlängerungskabel
mit dem, in der folgenden Tabelle erklärten, Litzenquerschnitt.
Spannung
Verlängerung
Litzenquerschnitt
220 V-240 V
50 Hz
<27 m
1,5 mm2
<44 m
2,5 mm2
<70 m
4,0 mm2
<105 m
6,0 mm2

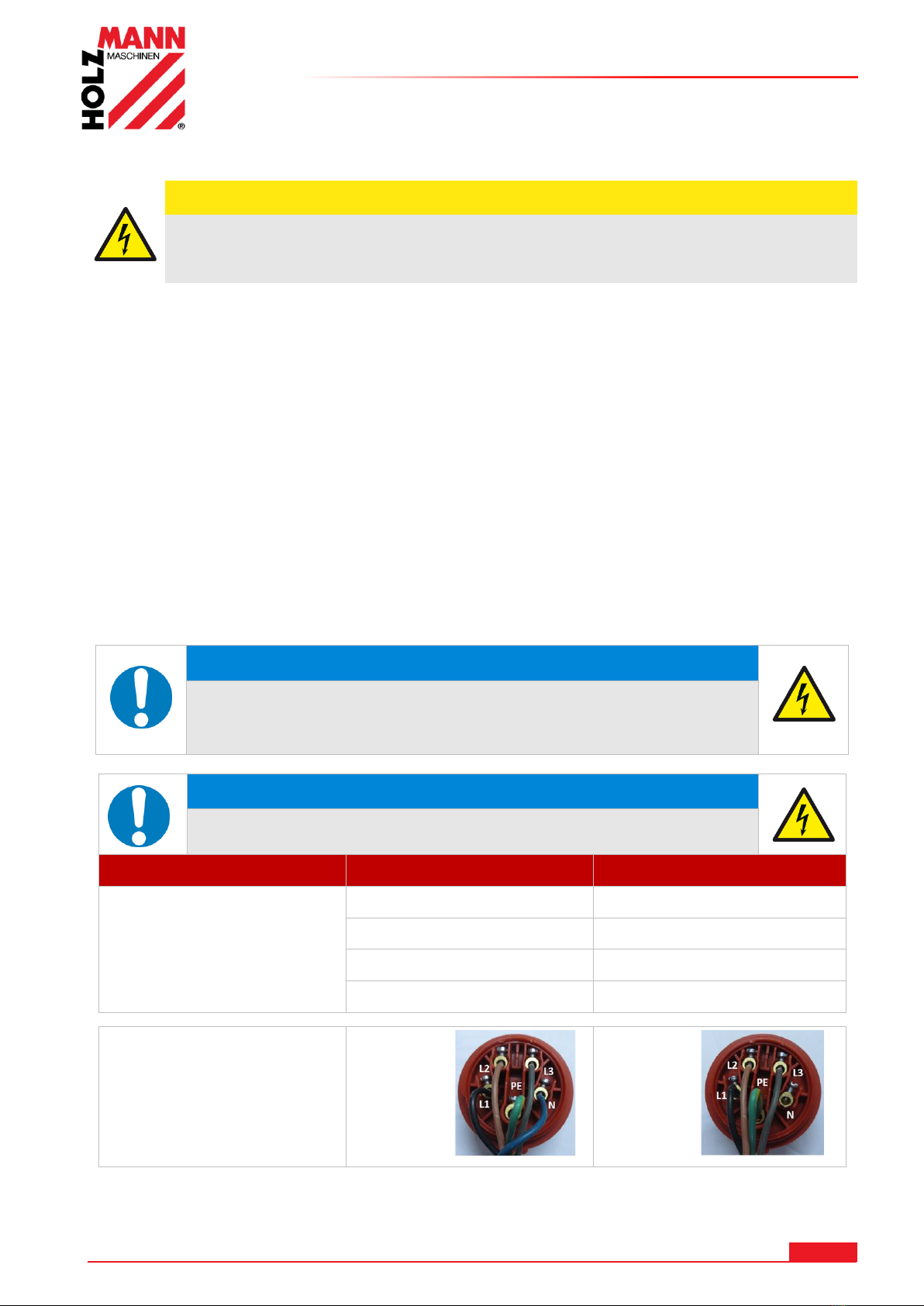

Steckeranschluss 400V:
5-adrig:
mit
N-Leiter
4-adrig:
ohne
N-Leiter

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
7.1 Werkstück
Das Werkstück muss frei von Öl und sonstigen Rückständen sein.
Das Werkstück sollte eine glatte Oberfläche besitzen.
Bei der Werkstückauswahl muss auf die max. Abmessungen geachtet werden.
Die Werkstückabmessungen müssen über das ganze Werkstück homogen sein.
Die Härte und chemische Struktur muss über das ganze Werkstück homogen sein.
7.2 Kontrolleinheit (RBM 28)
Durch Drehen des Hauptschalters (A) wird die Maschine mit Strom versorgt. Mit dem grünen
Schalter (B) wird die Maschine eingeschaltet.
Mittels dem Fußpedal werden die Walzen in Bewegung gesetzt.
Je nachdem welches Pedal betätigt wird, laufen die Walzen in Rechts-oder Linksrichtung.
Durch Drücken des NOT-AUS Schalters (C) wird die Maschine gestoppt.
Zum Lösen drehen Sie den Not-Aus Schalter in Pfeilrichtung.
7.3 Antrieb (RBM 28M)
Der Antrieb der unteren Tragewalzen erfolgt durch Drehen der Antriebskurbel auf der
Rückseite der Maschine. Drehung in beide Richtungen ist möglich.
7.4 Wechseln der Walzen
Mit einem 34 mm Gabelschlüssel wird die Mutter (A) gelöst.
Nun kann die Walze abgenommen werden.
Nach dem Aufsetzen der neuen Walze wird die Mutter wieder
zugezogen.
Die unteren Walzen werden durch eine Passfeder gegen
Verdrehen gesichert.
A
A
B
C

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
7.5 Anwendungsmöglichkeiten der Standard-Walzen
Mit den Standard-Trägerwalzen ist es möglich, je nach Bedarf, verschiedene Profile zu
bearbeiten.
Profile die mit den Standard-Walzen bearbeitet werden können, sind in den technischen
Daten, bzw. im Kapitel 7.6 Auswahl der Walzen, aufgelistet.
7.6 Auswahl der Walzen

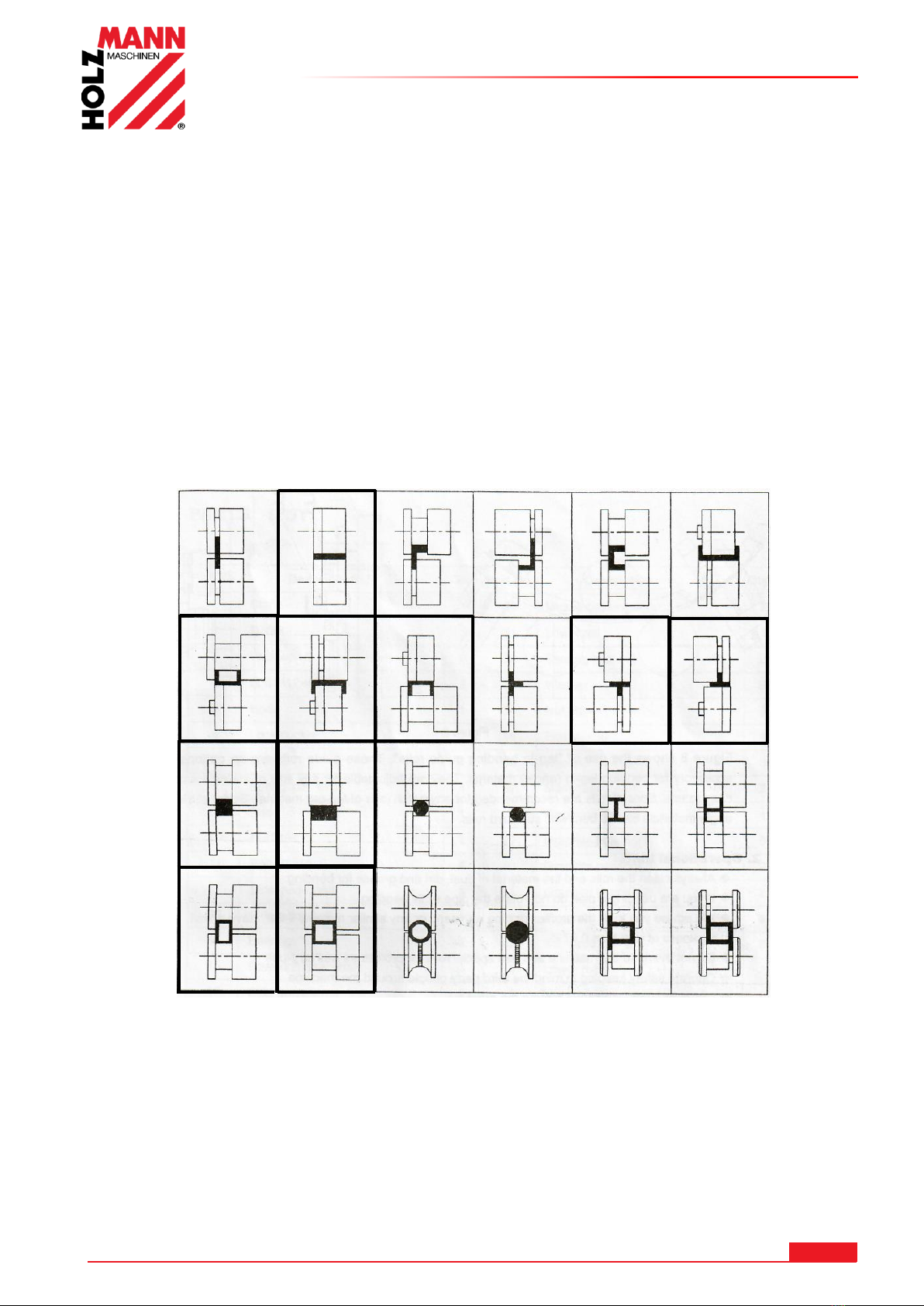

Je nach der Form des Werkstücks müssen die entsprechenden Walzen ausgerüstet werden.
Anmerkung:
Mit den Standard-Walzen sind nicht alle der folgenden Profile bearbeitbar.
Profile die mit den Standard-Walzen bearbeitet werden können, sind in der Tabelle
eingerahmt.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
7.7 Bedienung
Es werden die relevanten Walzen je nach der Form
des Werkstücks ausgerüstet.
Das Werkstück wird auf die beiden unteren
Tragewalzen (A) gelegt.
Die obere Biegewalze (B) wird durch Drehen der
Kurbel (C) abgesenkt, bis Kontakt mit dem
Werkstück besteht.
Die unteren Tragewalzen werden angetrieben. Es
ist möglich die Tragewalzen in beide Richtungen zu
drehen.
Der Biegedurchmesser wird durch Adjustierung der
Biegewalzenhöhe eingestellt.
Es ist möglich, dass das Werkstück sich seitlich
nach rechts oder links biegt. Dies kann durch
Adjustierung der Führungsrollen (D) verhindert
werden.
7.8 Biegen langer Werkstücke
Beim Biegen langer Werkstücke werden Unterstützrollen empfohlen, um das Werkstück
parallel zum Boden zu halten.
A
A
B
C
D
D

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
8WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit
gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Schmierung
Regelmäßige Wartung sollte nur von geschulten Fachpersonal ausgeführt werden. Getriebe,
Lager und Teile unter Reibbelastung sollten monatlich geschmiert werden.
Zum schmieren des Getriebes wird die Getriebeabdeckung entfernt.
Bei der RBM 28M wird dazu zuerst der Hebel entfernt. Der Hebel ist mit einer Wurmschraube
fixiert, welche entfernt werden muss.

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
8.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln kann zu Lack- und anderen Sachschäden an der
Maschine führen!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.3 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre
lokalen Behörden für Informationen bzgl. der verfügbaren
Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue
Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte
fachgerecht zu entsorgen.
9FEHLERBEHEBUNG
Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine
von der Stromversorgung.
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
H I N WE I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen
diese ordnungsgemäß zu verrichten, oder besitzen sie die
vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine
Fachwerkstätte zum Beheben des Problems hinzu.
Fehler
Mögliche Ursache
Behebung
Maschine läuft nicht
Netzanschluss inkorrekt
Schalter oder eine Phase ist
gebrochen
Von Fachmann überprüfen
lassen.
Reparieren Sie den defekten
Schalter oder die defekte
Phase
Motor hat sich
ausgeschaltet
Thermokontakt hat sich
ausgelöst
Überlastschutz des Motors
Motor abkühlen lassen
neu starten

PREFACE (EN)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
10 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the profile bending machine RBM 28M / RBM 28.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2018
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
Ringbiegemaschine / profile bending machine RBM 28M / RBM 28
11 SAFETY
11.1 Intended Use
Use the machine only in technically perfect condition in accordance with, safety and danger!
Interference, which could affect safety, must be rectified immediately!
It is generally prohibited to modify safety equipment of the machine or to make ineffective!
The profile bending machine RBM 28M / RBM 28 is intended exclusively for bending solid material
and profiles which consist of construction steel.
For another, or use beyond that and resulting damage or injuries accepts
HOLZMANN MASCHINEN no responsibility or warranty.
11.1.1 Working conditions
The machine is designed for the work under the following conditions:
humidity
max. 70%
temperature
+5°С to +40°С
+41°F to +104°F
The machine is not intended for outdoor use.
The machine is not intended for use in potentially hazardous conditions
11.2 Prohibited use
The operation of the machine under conditions outside of the limits, given in these
instructions is not permitted.
The operation of the machine without the safety devices provided is inadmissible
The removal or turning off the protection devices is prohibited
It is not permitted the use of tools that are not suitable for the machine
The operation of the machine on a way or for any purpose that does not comply with the
instructions of this manual to 100%, is prohibited.
Do not leave the machine unattended, especially when children are not around. DO NOT
LEAVE the workplace!
For a different or additional use and resulting property damage or injury takes
HOLZMANN-MASCHINEN no responsibility or warranty.
11.3 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the
operator and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
