Holzmann TS 200 User manual

DE Original Betriebsanleitung
Tischkreissäge
EN User Manual
Table saw
TS 200 / TS 250
Tischkreissäge
Table saw
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operation manual
carefully before first use!Technical data subject to
changes, errors excepted!
Ausgabe/Edition: 2015 – Revision 00 – DE/EN

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
Tischkreissäge / table saw TS 200 / TS 250
1INHALT /INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 6
3VORWORT 8
4TECHNIK 9
4.1Hauptkomponenten und Bedienelemente 9
4.2Technische Daten 9
5SICHERHEIT 10
5.1Bestimmungsgemäße Verwendung 10
1.Arbeitsbedingungen .................................................................................... 10
5.2Unzulässige Verwendung 10
5.3Sicherheitshinweise 11
5.4Sicherheitseinrichtungen 12
5.5Restrisiken 13
6MONTAGE 14
6.1Vorbereitende Tätigkeiten 14
6.1.1Lieferumfang.............................................................................................. 14
6.1.2Der Arbeitsplatz.......................................................................................... 14
6.1.3Vorbereitung der Oberflächen ....................................................................... 14
6.2Zusammenbau 14
6.2.1Montage Grundsockel .................................................................................. 15
6.2.2Demontage Holztransportsockel.................................................................... 15
6.2.3Montage Grundsockel auf Maschine ............................................................... 16
6.2.4Anschrauben der Handkurbel für Neigungswinkel-Einstellung ............................ 17
6.2.5Montage Schiebetischhalterungen ................................................................. 17
6.2.6Montage Schiebetischgrundprofil................................................................... 18
6.2.7Montage Schiebetisch.................................................................................. 18
6.2.8Schiebetisch mit Arbeitstisch ausrichten......................................................... 19
6.2.9seitliche Führungsprofile anschrauben............................................................ 19
6.2.10Tischauslegerplatten montieren .................................................................... 20
6.2.11Absaugschlaugadapter anschrauben .............................................................. 20
6.2.12Parallelanschlag montieren........................................................................... 20
6.2.13Sägeblattschutzabdeckung anschrauben ........................................................ 21
6.2.14Absaugschlauch an Sägeblattabsaugung montieren ......................................... 21
6.2.15Absaugschlauchhaltebügel anschrauben......................................................... 21
6.2.16Elektrischer Anschluss ................................................................................. 22
6.2.17Erdungsanschluss ....................................................................................... 22

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
Tischkreissäge / table saw TS 200 / TS 250
7BETRIEB 23
7.1Einstellarbeiten vor der Erstinbetriebnahme 23
7.1.1Einstellung des Spaltkeils............................................................................. 23
7.1.2Einstellen des Parallelanschlag...................................................................... 23
7.2Bedienung 24
7.3Starten / Stoppen 24
7.3.1Einstellen der Schnittlänge ........................................................................... 24
7.3.2Höheneinstellung Sägeblatt .......................................................................... 24
7.3.3Einstellung Schnitt- / Neigungswinkel Sägeblatt .............................................. 25
7.4Anwendungshinweise: 25
7.4.1Hinweise zur Anwendung der Kreissäge ......................................................... 25
8WARTUNG UND PFLEGE 26
8.1Sägeblattwechsel 27
8.2Reinigung 27
8.3Instandhaltung 27
8.4Entsorgung 28
9FEHLERBEHEBUNG 28
10PREFACE 29
11TECHNIC 30
11.1Main components 30
11.2Specifications 30
12SAFETY 31
12.1Intended use 31
2.Working conditons ...................................................................................... 31
12.2Prohibited use 31
12.3General Safety 31
12.4Safety devices 34
12.5Residual risk factors 34
13ASSEMBLY 35
13.1Preparatory activities 35
13.1.1Scope of delivery ........................................................................................ 35
13.2Workplace 35
13.2.1Preparation of the surface ............................................................................ 35

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
Tischkreissäge / table saw TS 200 / TS 250
13.3Assembly of parts removed for transport 35
13.3.1Mounting base socket.................................................................................. 36
13.3.2Dismantling timber transport base ................................................................ 36
13.3.3Mounting base socket on the machine............................................................ 37
13.3.4Mounting handle for tilt angle adjustment ...................................................... 38
13.3.5Mounting brackets sliding table..................................................................... 38
13.3.6Mounting sliding table base profile................................................................. 39
13.3.7Mounting sliding table ................................................................................. 39
13.3.8Align sliding table with working table ............................................................. 40
13.3.9Screw the lateral guide profiles..................................................................... 40
13.3.10Table mount bracket plates .......................................................................... 41
13.3.11Screw the suction hose adapter .................................................................... 41
13.3.12Assemble rip fence...................................................................................... 41
13.3.13Screw the blade guard cover ........................................................................ 42
13.3.14Mount suction hose to saw blade exhauster .................................................... 42
13.3.15Screw the suction hose bracket..................................................................... 42
13.3.16Electrical connection.................................................................................... 42
13.3.17Earthing connection .................................................................................... 43
14OPERATION 43
14.1Adjustments before initial 43
14.1.1Set the rip fence......................................................................................... 43
14.1.2Setting of the riving knife............................................................................. 44
15OPERATION 44
15.1Saw blade start / stop 44
15.1.1Setting the cutting length ............................................................................ 44
15.1.2Saw blade height adjustment ....................................................................... 45
15.1.3Setting cutting angle ................................................................................... 45
15.2Instructions for use: 45
15.2.1Notes on using the circular saw..................................................................... 45
16MAINTENANCE AND CARE 46
16.1saw blade change 47
16.2Cleaning 47
16.3Maintenance 47
16.4Disposal 48
17TROUBLESHOOTING 48
18ELEKTRISCHE SCHALTUNGEN / ELECTRIC DIAGRAM 48
19ERSATZTEILE / SPARE PARTS 49

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5
Tischkreissäge / table saw TS 200 / TS 250
19.1Ersatzteilbestellung / spare parts order 49
19.2Explosionszeichnungen und Stücklisten / Exploded views and parts lists50
20KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 59
21GARANTIEERKLÄRUNG 60
22GUARANTEE TERMS 61

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6
Tischkreissäge / table saw TS 200 / TS 250
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Perso-
nenschäden und tödliche Gefahren mit sich bringen.
EN ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der
Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls n order to use the machine correctly and to avoid
injuries and machine defects.
DE Schutzausrüstung tragen!
EN Protective clothing!
DE Maschine vor Wartung und Pausen ausschalten und
Netzstecker ziehen!
EN Stop and pull out the power plug before any break and
engine maintenance!
DE Schutzmaske tragen!
EN Wear protective mask!
DE Nur geschultes Personal!
EN Only trained staff!
DE Bedienung mit Schmuck verboten!
EN Operation with jewelry forbidden!

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7
Tischkreissäge / table saw TS 200 / TS 250
DE Bedienung mit Krawatte verboten!
EN Operation with tie forbidden!
DE Bedienung mit offenem Haar verboten!
EN Operation with long hair forbidden!
DE Warnung vor Schnittverletzungen!
EN Warning about cut injuries!
DE Vor Nässe schützen!
EN Protect from moisture!
DE Achten Sie darauf, dass sich keine weiteren Personen im Ge-
fahrenbereich (Mindestabstand 2m) im Gefahrenbereich auf-
halten.
EN Make sure that there are no other persons inside the danger
zone (minimum distance 2m) in the danger zone.
DE CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN CE-Conformal! - This product complies with the EC-directives.

VORWORT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8
Tischkreissäge / table saw TS 200 / TS 250
3VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Tischkreissäge TS 200 / TS 250.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean-
standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh-
men.
Urheberrecht
© 2015
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist 4020 Linz. Österreich!
Kundendienstadressen
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4
[e-mail]

TECHNIK
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9
Tischkreissäge / table saw TS 200 / TS 250
4TECHNIK
4.1 Hauptkomponenten und Bedienelemente
4.2 Technische Daten
TS 200 TS 250
Netzanschluss V/Hz 230 / 50 230 / 50
Motorleistung S1 (100%) /S6 kW / (S6) 1,1 / 1,5 2,2 / 3,1
Drehzahl U/min / min-1 4700 4000
Sägeblatt Ø mm 200 254
Sägeblattbohrung Ø mm 30 30
Tischgröße mm 535 x 400 635 x 420
Max. Schnittbreite mm 750 750
Schwenkbereich 90° - 45° 90° - 45°
Maximale Schnitthöhe mm 60 (90°) 40 (45°) 80 (90°) 65 (45°)
Adapter Absaugstutzen Ø mm 50 / 25 50 / 25
Gesamtabmessungen mm 1010 x 1580 x 940 1450 x 1000 x 1000
Gewicht kg 75 kg 107 kg
Sägeblattschutz Gehrungswinkel
Parallelanschlag
Höhenverstellung Sägeblatt
Verbreiterungstisch
EIN / AUS Schalter
Neigungswinkel-Einstellung
Sägeblatt
Schiebetisch
Abb. 1

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10
Tischkreissäge / table saw TS 200 / TS 250
5SICHERHEIT
5.1 Bestimmungsgemäße Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits-
und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umge-
hend beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un-
wirksam zu machen!
Die Tischkreissäge TS 200/250 ist ausschließlich zum Zuschneiden von Holzwerkstof-
fen (Massiv, Spanplatten, furniert, etc.) bestimmt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwor-
tung oder Garantieleistung.
1. Arbeitsbedingungen
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit max. 90%
Temperatur von +1°Сbis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
5.2 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig.
die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen die-
ser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwor-
tung oder Garantieleistung.

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11
Tischkreissäge / table saw TS 200 / TS 250
5.3 Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind fol-
gende Hinweise UNBEDINGT zu beachten:
Sicherheitshinweise sind zu beachten und regelmäßig auf Vollständigkeit zu kont-
rollieren!
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder ent-
fernt wurden, sind umgehend zu erneuern!
ACHTUNG
Eigenmächtige Veränderungen und Manipulationen an der Maschine führen zum so-
fortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.
Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der
Dämmerung sollten Sie nicht mehr arbeiten.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten mit der Maschine verboten!
Die TS 200/250 darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der lau-
fenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, wei-
te Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich in beweglichen/rotierenden Teilen verfangen und zu
Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung ( Schutzbrille,
Gehörschutz, …) tragen!
Schleifstaub kann chemische Stoffe beinhalten, die sich negativ auf die persönliche
Gesundheit auswirken. Arbeiten an der Maschine nur in gut durchlüfteten Räumen
und mit passender Staubmaske durchführen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der Spannungsver-
sorgung zu trennen! Vor dem Trennen der Spannungsversorgung den Hauptschalter
ausschalten (OFF).
Verwenden Sie das Netzkabel nie zum Transport oder zur Manipulation der Maschine!

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12
Tischkreissäge / table saw TS 200 / TS 250
GEFAHR
Überprüfen und befolgen Sie die folgenden Anweisungen! Nichtbeachtung können zu
schwersten Verletzungen mit Todesfolge führen! ZIPPER-Maschinen kann nicht für
Unfälle haftbar gemacht werden, wenn die Sicherheitsanweisungen nicht befolgt
werden!
5.4 Sicherheitseinrichtungen
In der Konstruktion der Maschine sind folgende Schutzvorrichtungen vorgesehen:
Zwangsführung des Spaltkeiles. Diese Maßnahme soll den Rückschlag des Werkstücks vermei-
den. Die Einstellung ist in horizontaler und vertikaler Richtung gegenüber dem Sägeblatt.
Sägeblattschutzhaube:
Die Sägeblattschutzabdeckung ist befestigt auf dem Auskeilmesser um eine Berührung mit
dem Sägeblatt zu vermeiden.
Das Sägeblattaggregat kann gänzlich unter den Arbeitstisch versenkt werden. Dazu muss man
die Sägeblattschutzabdeckung vom Auskeilmesser entfernen.
Vorrichtung zum Verriegeln der gewählten Einstellung in vertikaler und horizontaler Richtung
sowie in geneigter Stellung.
Flansche zur Werkzeugbefestigung. Sie sind durch einen Keil an der Welle befestigt um das
Selbstlösen der Werkzeuge beim Anhalten der Maschine zu vermeiden.
Mutter (Linksgewinde!!) zur Werkzeugbefestigung auf die Welle.
Vertiefungen für den Einstellschlüssel des Vorritzers.
NICHT IN DAS SÄGEBLATT GREIFEN! Achten Sie auf das rotierende Säge-
blatt während dem Betrieb.
KEINE NÄSSE! Die Maschine darf nicht bei Regen oder feuchtem Wetter verwen-
det oder gelagert werden.
KEINE KINDER! Beim Betrieb mit der Tischreissäge dürfen keine Kinder im Um-
kreis sein.
NUR ALLEINE ARBEITEN! Der Betrieb der Maschine durch 2 oder mehr Perso-
nen ist verboten.
KEINE STROMVERSORGUNG! Vor Wartungsarbeiten muss die Maschi-
ne von der Stromquelle getrennt werden.

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13
Tischkreissäge / table saw TS 200 / TS 250
Parallelanschlag. Dient zur genauen Führung des Werkstücks beim Längsschneiden. Er ist auch
von zerstörbarem Stoff (Aluminium) hergestellt.
Die Einstellung des Parallellineals ist möglich ohne Verwendung von Werkzeugen; die Stellung
wird auf einer Messskala abgelesen.
Ausschalter. Während dem Riemenwechsel, bei geöffneter Türe, kann die Maschine nicht an-
laufen.
Elektronische Bremse zum elektrodynamischen Bremsen des Motors. Sichert das Werkzeug in
weniger als 10 Sekunden nach der Antriebausschaltung zu bremsen.
Einwandfrei geschärfte Werkzeuge.
Das Verwenden von stumpfen Werkzeugen ist nicht zulässig wegen Rückschlaggefahr, Überlas-
tung der Maschine und Erzeugung schlechter Oberflache bei der Bearbeitung.
Bei Schnitten unter 120 mm Breite muss das Zuführen des Materials mit einem Schiebestock
erfolgen, und die Anschlagschiene muss sich in flacher Stellung befinden.
5.5 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch das Kreissägeblatt während dem Betrieb.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Bruch bzw. Herausschleudern des Kreissägeblattes bzw. Kreissäge-
blattteile, v.a. bei Überlastung als auch bei falscher Drehrichtung.
Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen
wurden.
Verletzungsgefahr durch Rückschlag des Schnittgutes, Herausschleudern des Schnittgutes bzw.
Teile davon.
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Gefahr durch Einatmen von giftigem Holzstaub bei chemisch behandelten Werkstücken.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet wer-
den, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß
und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen
ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung
zur Bedienung einer Maschine wie der Tischkreissäge TS 200 / 250 der wichtigste Sicherheitsfak-
tor!

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14
Tischkreissäge / table saw TS 200 / TS 250
6MONTAGE
6.1 Vorbereitende Tätigkeiten
6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigun-
gen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Liefer-
schein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
Der Lieferumfang befindet sich zum Teil in der Grundeinheit und wird durch abschrauben des
Holztransportsockel sichtbar. (siehe 6.2.2)
Inhalt:
1 Tischkreissäge, 1 Sockel aus 4 Teilen, 1 Schiebtischführungsplatte, 2 Schiebetischhalter,
2 Parallelanschlagführungsprofile, 1 Schiebetisch, 2 Tischauslegerplatten, 1 Parallelanschlag,
1 Gehrungsanschlag, 1 Sägeblattschutzabdeckung, 1 Niederhalter, 2 Absaugschlauch,
1 Handrad, 4 Einstellfußplatten, 1 Schraubensatz, 1 Betriebsanleitung
6.1.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine.
Beachten Sie dabei die Sicherheitsanforderungen aus Kapitel 5 sowie die Abmessungen der Ma-
schine aus Kapitel 4.2.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten als
auch die Möglichkeit für den Anschluss an eine Absauganlage.
Vergewissern Sie sich, dass der Boden die Last der Maschine tragen kann. Die Maschine muss an
allen Stützpunkten gleichzeitig waagrecht nivelliert werden.
Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Vor
und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken
gesorgt werden.
6.1.3 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich auf-
getragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungs-
mittel oder ähnliche Mittel und in keinem Fall Wasser verwenden
6.2 Zusammenbau
Die Tischkreissäge wird vormontiert ausgeliefert. Schiebetisch, Verbreiterungstisch, Parallelan-
schlag, Gehrungsanschlag und Sägeblattschutzabdeckung sind zu montieren.
HINWEIS
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln
führt zu Sachschäden an den Oberflächen!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15
Tischkreissäge / table saw TS 200 / TS 250
6.2.1 Montage Grundsockel
Der Grundsockel besteht aus 2 verschiedenen Platten. Die Platten werden mit jeweils 3
Schrauben, Scheiben und Muttern zusammengeschraubt.
Achten Sie dabei darauf dass die Gewindebohrungen für die Einstellfüße unten sind.

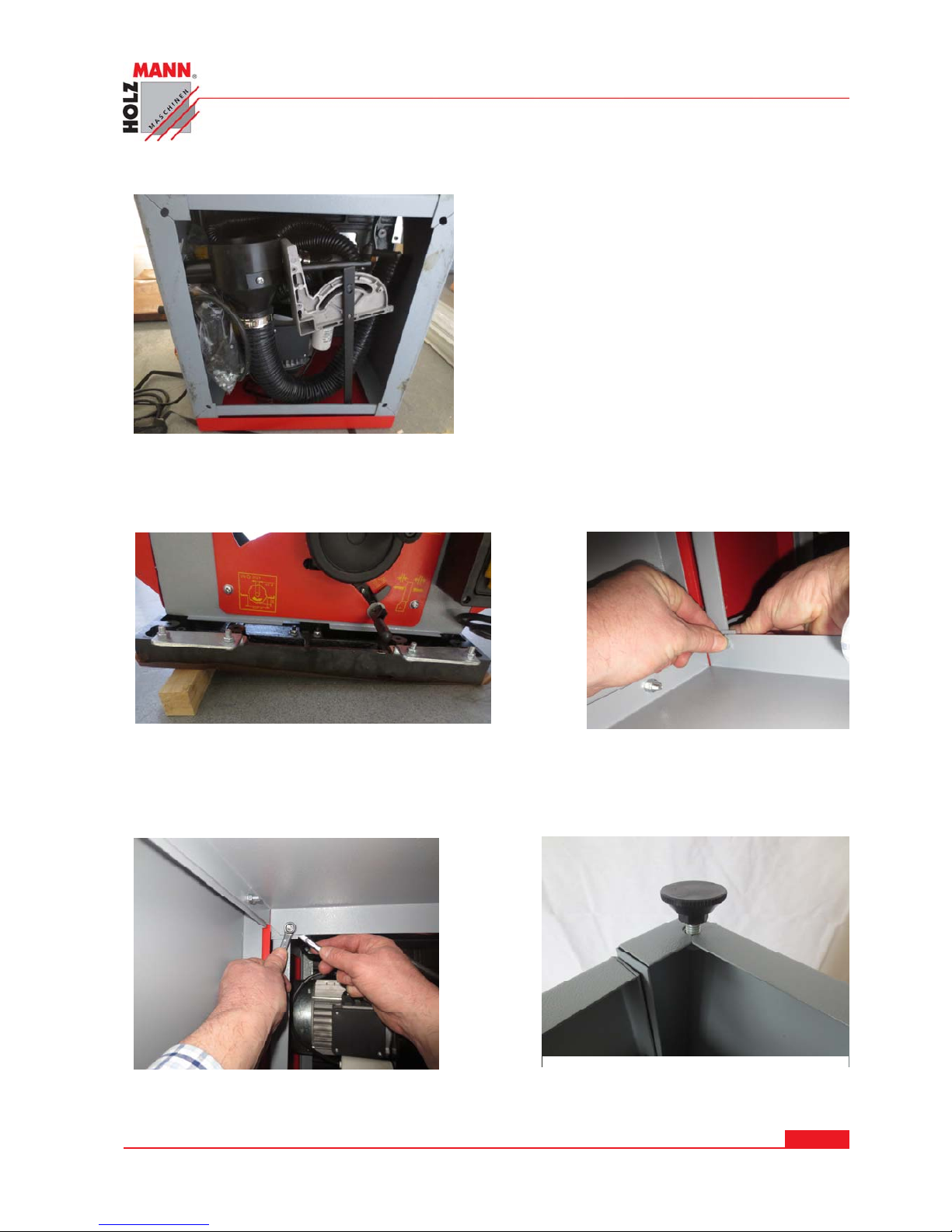

6.2.2 Demontage Holztransportsockel
Die Maschine auf eine Kartonunterlage umkippen.
Die Transportsicherungsschrauben mit einem Werkzeugschlüssel -SW 10- entfernen.
Falls sich die Muttern in der Maschine mitdrehen, kann seitlich in die Maschine gefasst werden
und die Muttern gegen mitdrehen gesichert werden.

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16
Tischkreissäge / table saw TS 200 / TS 250
Lieferumfang wie Schraubenpaket, Absaugschläuche und Gehrungswinkel aus der Maschine ent-
fernen.
6.2.3 Montage Grundsockel auf Maschine
Die Maschine auf eine seitliche Unterlage
umkippen, damit der Spaltkeil nicht auf den
Boden gedrückt und entlastet wird.

Den vormontierten Grundsockel auf die
Maschine setzen und mit den mitgelie-
ferten Schrauben, Scheiben und Mut-
tern 4x verschrauben.
4 Einstellfußplatten in die Gewinde-
bohrun
g
en einschrauben.

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17
Tischkreissäge / table saw TS 200 / TS 250

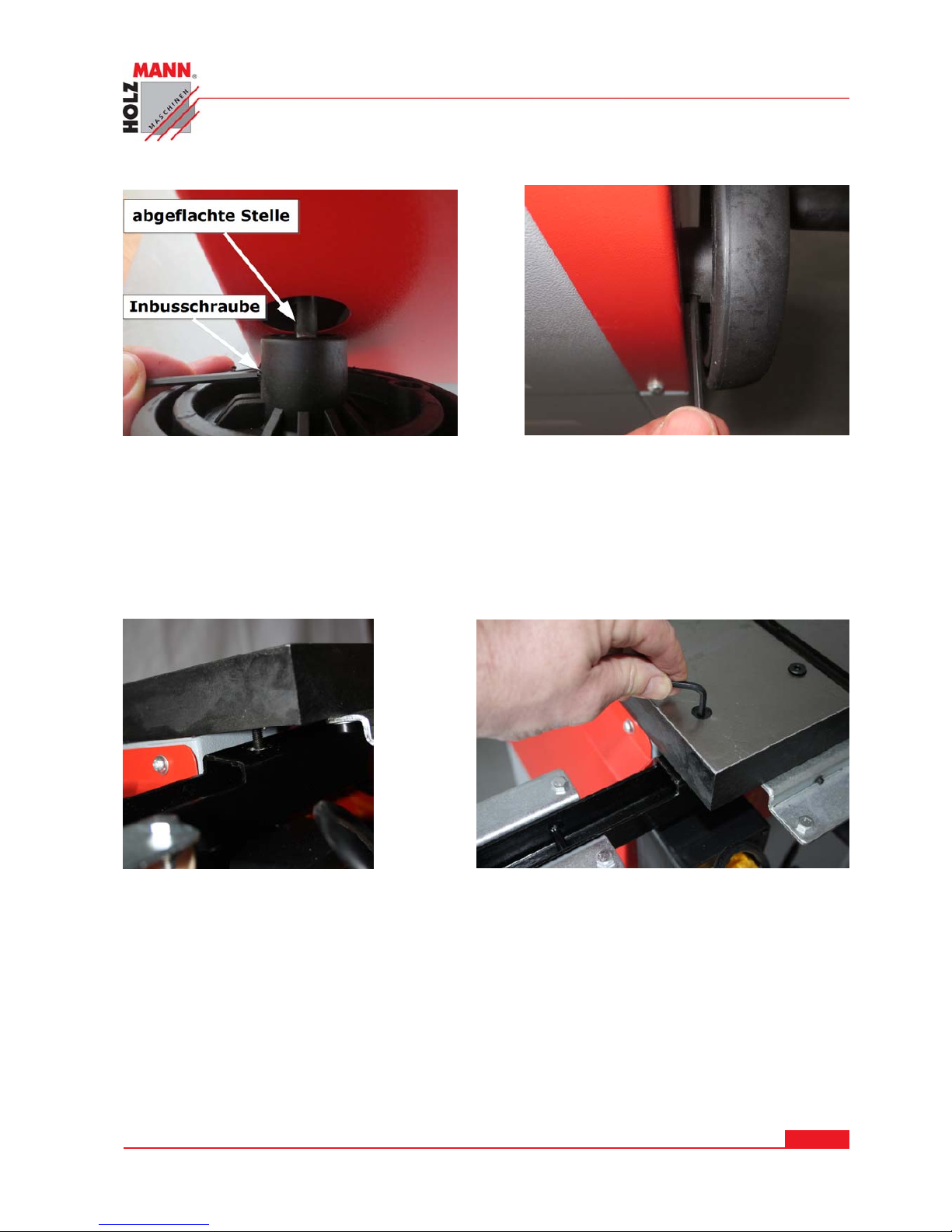

6.2.4 Anschrauben der Handkurbel für Neigungswinkel-Einstellung
Die abgeflachte Seite an der Welle sollte genau
mit der Inbusschraube in einer Linie sein.
6.2.5 Montage Schiebetischhalterungen
An den beiden Schiebetischhalterungen jeweils die beiden Inbusschrauben herausschrauben.
4x Inbusschrauben in entsprechende Bohrungen beidseitig auf Arbeitstisch einsetzen.
Die Schiebetisch-Halterungen seitlich unten am Arbeitstisch anlegen und oben mit
Inbusschlüssel gut festschrauben.

Handrad ganz aufschieben und mit
Inbusschraube festschrauben.

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18
Tischkreissäge / table saw TS 200 / TS 250

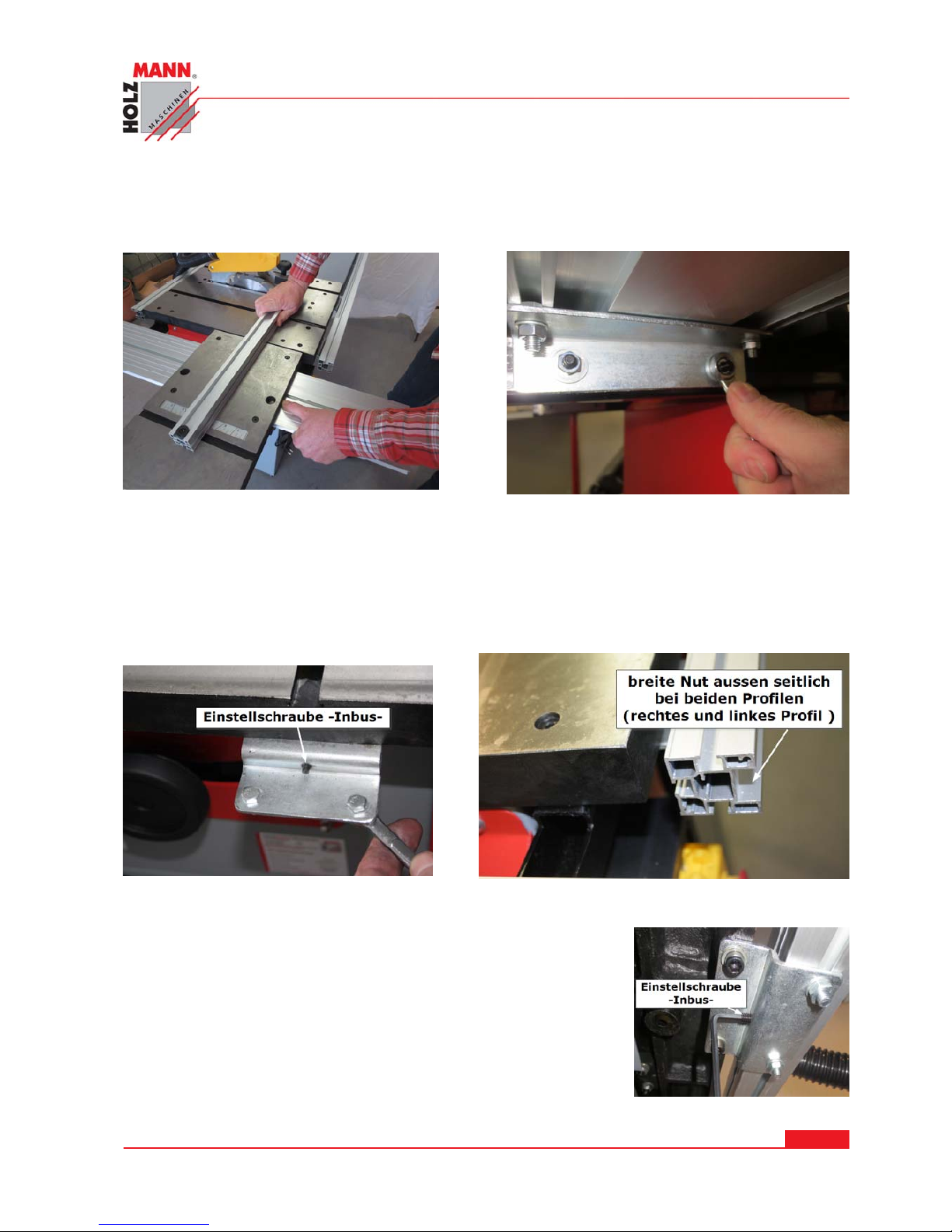

6.2.6 Montage Schiebetischgrundprofil
Die Schrauben (8x) auf beiden Schiebetisch-Halterungen genügend locker schrauben.
Das Schiebetischgrundprofil wie abgebildet auf der linken Seite beginnend durch beide Schie-
betisch-Halterungen bei den Schrauben-Nuten einschieben.
In der mittigen Position die Schrauben leicht festziehen.

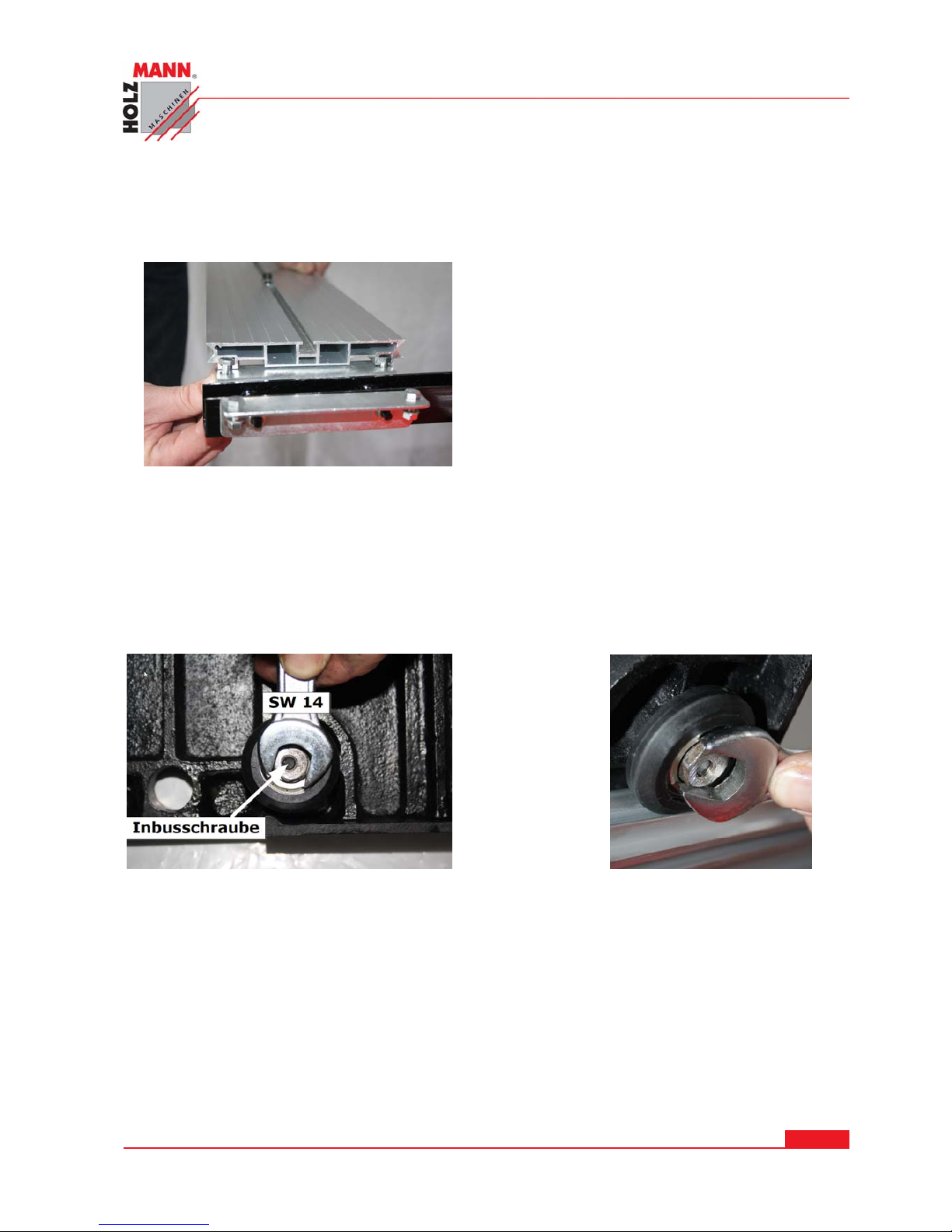

6.2.7 Montage Schiebetisch
Der Schiebetisch hat auf der Unterseite mittig 2 exzentrische Lagerungen bei den Führungsrollen.
Diese werden an der Schiebtischgrundplatte ( Aluprofilschiene ) aussenseitig eingeschoben.
Auf der Tischoberseite werden die beiden Inbusschrauben ganz leicht gelockert.
Exzenterbolzen mit Werkzeugschlüssel SW14 soweit drehen dass die größte Weite erreicht ist.
Schiebetisch auf Schiebetischgrundplatte (Aluprofilschiene) schieben.
Mit Werkzeugschlüssel die Exzenter so weit anziehen, dass sich die Platte spielfrei schieben
lässt.
ACHTUNG: Nicht zu stark anziehen, sodass sich der Schiebetisch noch leicht bewegen lässt !
Die 2 Inbusschrauben auf der Tischoberseite wieder festziehen und leichtes spielfreies schie-
ben des Schiebetisch kontrollieren.

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19
Tischkreissäge / table saw TS 200 / TS 250
6.2.8 Schiebetisch mit Arbeitstisch ausrichten
Die 4 Muttern an beiden Halterungen leicht festziehen, sodass das Schiebetischgrundprofil ver-
schoben werden kann.
Der Schiebetisch wird mit dem Parallelanschlag horizontal spaltfrei ausgerichtet
4 Muttern bei der momentanen Halterung etwas fester ziehen.
Der ganze Vorgang wird bei der gegenüberliegenden Halterung wiederholt.
Nach dem Ausrichten alle 8 Muttern an beiden Halterungen festziehen !
6.2.9 seitliche Führungsprofile anschrauben
Die Schrauben soweit lockern, dass das Parallelanschlagführungsprofil aufgeschoben werden
kann.
Das Führungsprofil aufschieben.
Mit der Einstellschraube kann nachträglich das Parallelanschlag-
führungsprofil justiert werden.
Die Schrauben wieder festziehen.

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20
Tischkreissäge / table saw TS 200 / TS 250
6.2.10 Tischauslegerplatten montieren
Die Schrauben an der Tischauslegerplatte
soweit lockern, dass sie in die Nut des
Aluprofil links und rechts geschoben wer-
den können.
ACHTUNG:
Nach dem Einschieben der ersten Platte
kann die Absaugschlauchhalterung mon-
tiert werden. -siehe 6.2.11 -
Ansonsten die 2. Platte nachschieben und
alle Schrauben festziehen.
6.2.11 Absaugschlaugadapter anschrauben
Der Absaugschlauchadapter kann hier, oder an anderer
Stelle in die Nut des Aluprofil eingeschoben werden.
6.2.12 Parallelanschlag montieren
Den Adapter wie abgebildet auf das Aluprofil aufschrauben und in
das Parallelanschlagführungsprofil einschieben.
