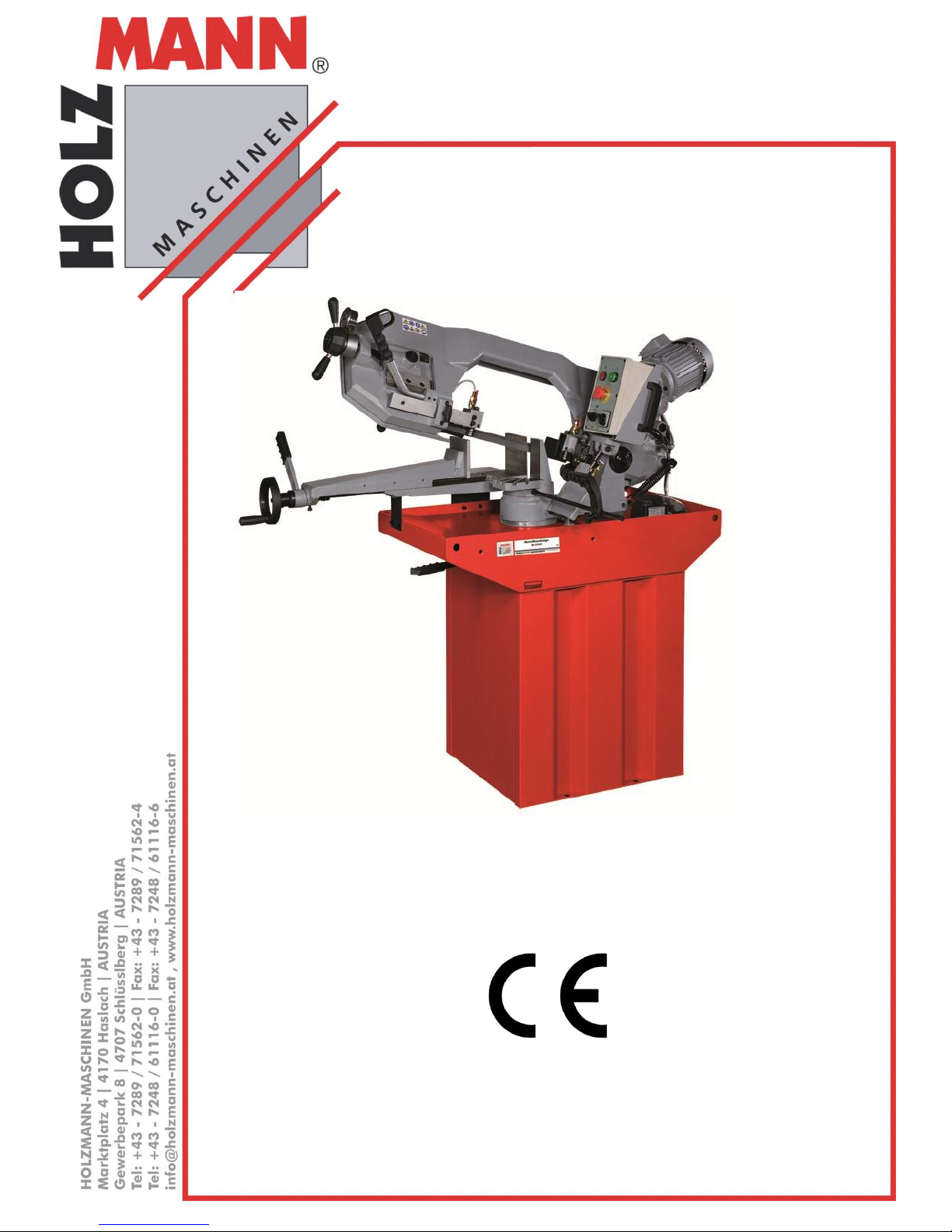

Holzmann BS 275GP User manual

CZ
Návod k použití
Pásová pila na kov
EN
User Manual
Metal bandsaw
BS 275GP
Přečtěte si a dodržujte ten-
to návod na obsluhu a bez-
pečnostní pokyny!
Technické změny a tis-
kové chyby vyhrazeny!
Read the operation manual
carefully beforefirst use!
Technical data subject to
changes, errors excepted!
Vydání/Edition: 2013 –Revision 01 –CZ/EN

SYMBOLE
CZ
VÝZNAM BEZPEČNOSTNÍCH
SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
POZOR! Dodržujte bezpečnostní symboly! Nedodržování předpisů a poky-
nů k použití stroje může vést ke škodám a zraněním, končícím až smrtí.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the ma-
chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.
CZ
PŘEČTĚTE SI NÁVOD!Přečtěte si návod k použití a údržbě a seznam-
te se s ovládacími prvky stroje. Předejdete tím škodám na stroji a zraněním
a usnadníte si tím používání stroje.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.
CZ
OCHRANNÉ VYBAVENÍ! Používání ochrany sluchu, brýlí, rukavic a
bezpečnostních bot je povinné.
EN
PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles and safety shoes
CZ
CE-SHODNÉ –Tento výrobek odpovídá směrnicím EU.
EN
EC-CONFORM - This product complies with the EC-directives.

3
2
1
4
5
6
10
11
12
13
7
8
9
Fig. A
A
B
D
E
C
15
14
Fig. B
Fig. C

Fig. D
S
S
S
S
H
U
U
L
L

Vážený zákazníku!
Tento návod na obsluhu obsahuje informace a důležitá upozornění k manipulaci a provozu pásové
pily na kov BS275GP.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné poz-
dější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní
práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpeč-
nostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám
na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání si zboží zkontrolujte a případné nedostatky zjištěné při převzetí zboží uveďte
písemně do přepravního listu!
Poškození při přepravě nám můžete nahlásit do 24 hodin.
Za škody při přepravě zboží, které nebyly ihned zdokumentovány, nenese společnost
Holzmann žádnou záruku.
Autorské právo
© 2011
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají nedotče-
na! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána. Místo
soudu je v Rohrbachu!
Kontakt pro servis stroje:
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

TECHNIKA
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 6
Pila na kov BS275GP
1TECHNIKA
1.1 Části stroje a ovládací prvky
1
Nastavitelné vedení pásu
2
Ovládací páka ručního přistavení
3
Ruční kolo napínání pásu
4
Rameno pily
5
Ovládací panel
6
Motor
7
Čerpadlo chladící kapaliny
8
Přestavitelný doraz obrobku
9
Svěrák
10
Podstavec stroje
11
Aretační páka náklonu ramene pily
12
Ruční kolo svěráku
13
Páka excentrického upínače
1.2 Technická data
Rozsah řezání 0° kulatý/hranatý/plochý
225mm/200x200mm/245x180mm
Rozsah řezání 45° kulatý/hranatý
160mm/160x160mm
Rozsah řezání 60° kulatý/hranatý
100mm/100x100mm
Rychlost řezání
45/90 m/min
Rozměry pilového pásu
2480x27x0.9mm
Výkon motoru S1 (100%) / S6
1.1kW / 1.5kW
Napájecí napětí
400V (16A Sicherung)
Čerpadlo chladící kapaliny
100W
Hmotnost netto/brutto ca.
200kg/216kg
Rozměry stroje ca.
1430 x 720 x 1700 mm
Technické změny vyhrazeny!
70db Akustický tlak

BEZPEČNOST
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 7
Pila na kov BS275GP
2BEZPEČNOST
2.1 Správné použití
Stroj smí být používán pouze v bezvadném technickém stavu a při dodržení všech bezpečnostních
pravidel a pokynů pro údržbu stroje. Závady, které mohou bezprostředně ovlivnit bezpečnost
stroje dejte ihned odstranit!
Je obecně zakázáno, demontovat nebo měnit bezpečnostní prvky stroje.!
Pila na kov BS275GP je výhradně určena k řezání kovů.
Za jiné použití, a z tím způsobené škody nebo zranění nenese firma Holzmann GmbH.
Žádnou záruku ani odpovědnost.
2.1.1 Pracovní podmínky
Stroj je určen k práci za následujících podmínek:
Vlhkost vzduchu
max. 70%
Teplota
od +5°С
do +40°С
Stroj není určen k provozu venku.
Stroj není určen k provozu ve výbušném prostředí.
2.2 Nesprávné použití
Provoz stroje mimo zde uvedené podmínky není dovolen.
Provoz stroje bez bezpečnostních prvků je zakázán.
Demontáž nebo vyřazení bezpečnostních prvků je zakázáno.
Je zakázán provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto návo-
du.
Je zakázáno řezat obrobky, jejichž rozměry přesahují dovolené rozměry v tomto
návodu.
Je zakázáno použití nástrojů, které nejsou pro tento typ stroje vhodné
Jakékoliv změny konstrukce stroje je zakázáno.
Je zakázáno provozovat stroj jakýmkoliv jiným způsobem, který není uveden v
tomto návodu.
Nikdy nenechávejte stroj bez dozoru, zvláště pokud jsou v blízkosti děti, což zna-
mená i při automatickém provozu nikdy neopouštějte pracoviště!
Nikdy nepoužívejte pro chlazení hořčíku olejové nebo olejové-vodní emulze!
2.3 Všeobecné bezpečnostní pokyny
Varovné štítky a/nebo samolepky na stroji, které jsou nečitelné nebo poškozené, ihned vyměňte.!
K zamezení špatné funkce pily a škodám nebo zraněním, je potřebné BEZPODMÍNEČNĚ dodržovat
následující pokyny:

BEZPEČNOST
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 8
Pila na kov BS275GP
Udržujte pracoviště a podlahu v okolí stroje v čistotě a bez oleje,
mastnoty nebo zbytků materiálu!
Zabezpečte dostatečné osvětlení pracoviště!
Nikdy stroj neprovozujte venku!
Nikdy stroj nepřetěžujte!
Při práci dbejte na jistý postoj.
Při práci držte ruce dále od pilového pásu.
Při únavě, nesoustředěnosti nebo pod vlivem léků, alkoholu či drog
je práce se strojem zakázána.!
Stoupání na stroj je zakázáno!
Při pádu nebo sklouznutí ze stroje hrozí těžké zranění nebo smrt!
Stroj BS 275GP smí být obsluhován pouze vyškoleným personálem.
Nepovolané osoby, zvláště pak děti se nesmí ke stroji přiblížit!
Pokud pracujete se strojem, nenoste volný oděv, šperky, kravatu
nebo volné dlouhé vlasy..
Volné objekty mohou být zachyceny pilovým pásem a způsobit těž-
ká zranění!
Při práci se strojem používejte vhodné bezpečnostní vybavení
(Ochranné brýle, ochranu sluchu, rukavice a boty)!
Běžící stroj nesmí zůstat bez dozoru! Před opuštěním pracoviště
stroj vypněte a počkejte, dokud se nezastaví!
Před údržbou nebo nastavením vždy odpojte stroj od napájecí sítě!
Na stroj je jen několik prvků, vyžadujících údržbu. Opravy smí provádět
pouze vyškolený personál!
Příslušenství:
Používejte pouze příslušenství, doporučené firmou HOLZMANN!

BEZPEČNOST
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 9
Pila na kov BS275GP
2.4 Bezpečnostní prvky pily BS275GP
Při konstrukci stroje byly zabudovány následující bezpečnostní prvky:
Automatické koncové vypnutí
Nouzový vypínač na ovládacím panelu
2.5 Ostatní rizika
I při dodržení všech pokynů a bezpečnostních pravidel a při správném použití je nutné mít na
zřetel následující rizika:
Nebezpečí zranění rukou nebo prstů pilovým pásem během provozu.
Nebezpečí zranění rukou nebo prstů ostrými hranami obrobku.
Nebezpečí úrazu elektrickým proudem při dotyk částí stroje pod napětím.
Nebezpečí zranění při prasknutí pilového pásu a jeho vymrštění do prostoru mimo
stroj, popř. vržením obrobku pilovým pásem při přetížení stroje nebo při obráceném
otáčení pásu.
Poškození sluchu, pokud uživatel nepoužívá ochranu sluchu.
Zpětným vrhem obrobku při jeho vymrštění pilovým pásem.
Nebezpečí zranění oka odletujícími částmi materiálu, i při použití ochranných brýlí.
Tato rizika mohou být minimalizována, pokud je stroj řádně používán v souladu s jeho urče-
ním, při dodržení všech bezpečnostních pravidel a pravidel údržby a při obsluze vyškoleným
personálem. Přes všechna bezpečnostní opatření je nejdůležitějším faktorem vaše technické
vzdělání a způsobilost pro obsluhu stroje BS275GP!

MONTÁŽ
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 10
Pila na kov BS275GP
3MONTÁŽ
3.1 Přípravná činnost
3.1.1 Obsah dodávky
Po obdržení zásilky zkontrolujte obsah, zda jsou všechny díly v pořádku. Poškozené nebo
chybějící díly okamžitě nahlaste přepravní firmě a vašemu prodejci. Viditelné poškození
zásilky ined vyznačte dopravci na přepravním listě. Pokud poškození nevyznačíte, má se
za to, že jste zásilku převzali nepoškozenou.
3.1.2 Pracoviště
Pro stroj zvolte vhodné místo;
Dbejte přitom na bezpečnostní požadavky z kapitoly 2.
Stroj musí stát na rovné, pevné podlaze s dostatečnou únosností a s neklouzavou úpra-
vou.
Zvolené místo musí mít přívod elektřiny s dostatečným příkonem.
Kolem stroje musí být volný prostor minimálně 80 cm. Kromě toho musí být zabezpeče-
no místo pro podávání a odebírání dlouhých obrobků.
3.1.3 Transport / Složení stroje
Stroj z balení vyjímejte a umístěte na pracoviště pouze s pomocí odpovídající zvedací
techniky s dostatečnou únosností.!
Zkontrolujte, že se zvedací technika (jeřáb, vysokozdvižný vozík, vázací pásy apod.) na-
chází v bezvadném stavu.
K přemístění stroje v originálním obalu je možné používat i paletový nebo vysokozdvižný
vozík.
3.1.4 Příprava povrchových ploch
Odstraňte konzervační prostředek z nenalakovaných ploch. Použijte k tomu konvenční roz-
pouštědla. V žádném případě nepoužívejte nitroředidla.
POKY N
Použití ředidel, benzínu, agresivních chemikálií nebo obraziv vede
k poškození lakovaných ploch.
K tomu platí: k čištění používejte pouze jemné čistící prostředky.
POZ OR
Zvedání a transport stroje smí být prováděn pouze kvali-

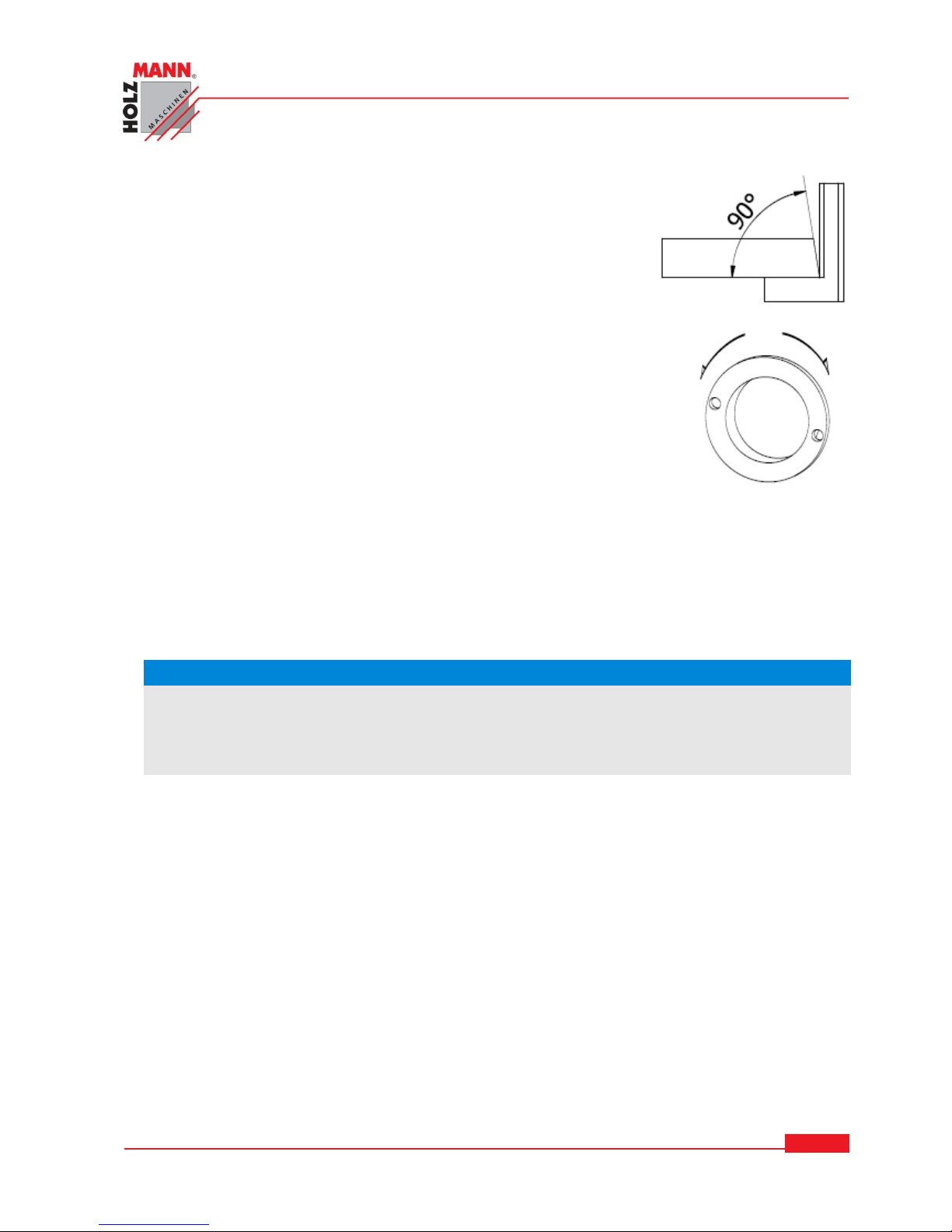

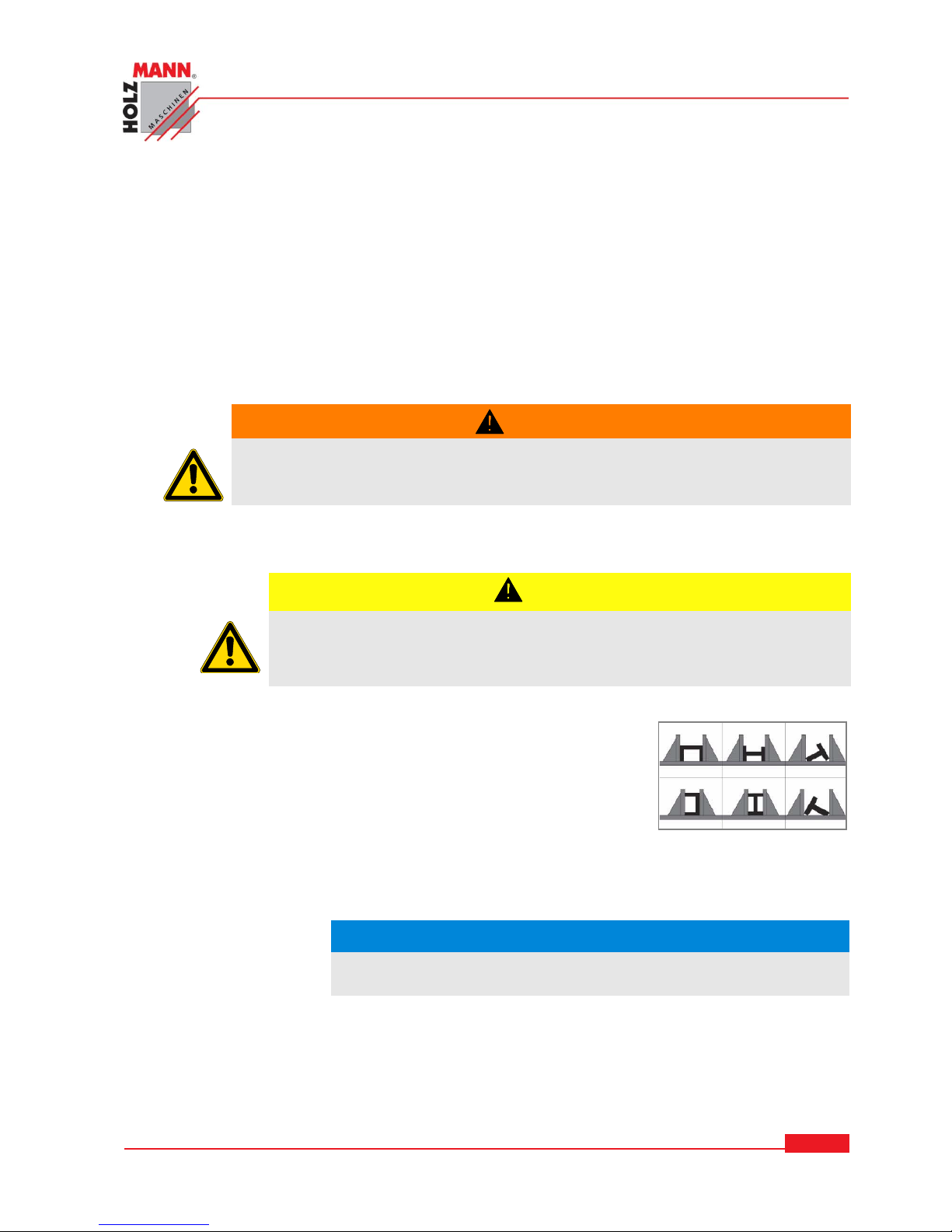

fikovaným personálem s odpovídajícím vybavením.
