Honeywell HM600XROF1/U Owner's manual

REVERSE OSMOSIS FILTRATION SYSTEM
HM600XROF1/U
• Safety Guides
• Installation
• Operation
• Maintenance
Printed in U.S.A. 7312212 (Rev. B 10/2014)
M35375
69-2379EF-02

2
TABLE OF CONTENTS
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Reverse Osmosis Filtration System . . . . . . . . . . 3
Parts Included. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tools Needed . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Other Requirements . . . . . . . . . . . . . . . . . . . . . . 3
Safety Guidelines . . . . . . . . . . . . . . . . . . . . . . . . 3
RO System Assembly Installation. . . . . . . . . . . . 4
Plumbing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
RO System. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . 8
Maintenance Parts . . . . . . . . . . . . . . . . . . . . . . . 9
SPECIFIC A TIONS
Specifications listed are based on average filter life of one year (one operating
season for the steam humidifier).
Water Hardness 0-25 grains per gallon (gpg)
Water Pressure 30-120 pounds per square inch (psi)
Water Temperature 40°F - 100°F
(only use on cold water supply)
Weight (RO System with water) 7 lbs.
DIMENSIONS
11-3/8” 3-1/2”
16”
FIG. 1

3
REVERSE OSMOSIS FILTRATION SYSTEM
This Reverse Osmosis (RO) filtration system
removes dissolved solids and organic matter from
water by passing it through a membrane which
separates and flushes minerals and impurities
from the water.
Install this system upstream of the steam
humidifier’s water inlet. It is recommended that
the RO system’s filters be replaced at least once
per year to ensure optimal humidifier
performance.
PARTS INCLUDED
• RO System Assembly
(Model HM600XROF1/U)
– RO manifold assembly
– Supply tubing
(one 20 ft. long, 1/4” dia. white tube)
– Adapter elbow (3/8” x 1/4”)
– Drain line
(one 6 ft. long,1/4” dia. red tube)
– Mounting screws and washers
– Plug Fitting
• Water Filters
– #1 - Sediment filter
– #2 - Reverse osmosis filter
– #3 - Staging tank
TOOLS NEEDED
• Crescent wrench
• Philips screwdriver
OTHER REQUIREMENTS
• If the RO filtration system or the humidifier is installed in finished space or above ceilings, it is required
to install a water drip pan with a shutoff sensor under all water connections.
See steam humidifier manual, Appendix C.
SAFETY GUIDELINES
• Read, understand and follow all steps, guides
and requirements before installing the Reverse
Osmosis (RO) filtration system.
• All water connections must comply with local
and state plumbing and sanitation codes.
Reference, understand and comply with all
governing codes before installing the RO
filtration system.
• Do not install on hot water supply. Only use
cold water supply.
• Do not install outside or in unconditioned space
where there is potential for the water system to
freeze.

4
RO SYSTEM ASSEMBLY INSTALLATION
1. Choose a location for the RO system
assembly capable of holding up to 7 lbs.
2. Mark screw/washer location 9 inches apart.
3. Fasten screws and hanger washers.
– Sheet metal install – use sheet metal
screws (not provided).
– Wood stud install – use provided wood
screws and hanger washers.
4. Hang the RO system assembly on the
hanger washers.
5. Connect Filter Assembly top cover.
6. Connect three filter cartridges in the order
below by turning cartridge to the right,
ensuring thread is properly engaged and
seal is tight.
• Align #3 staging tank with RO system
assembly connection #3.
• Align #2 RO filter with RO system
assembly connection #2.
• Align #1 sediment filter with RO system
assembly connection #1.

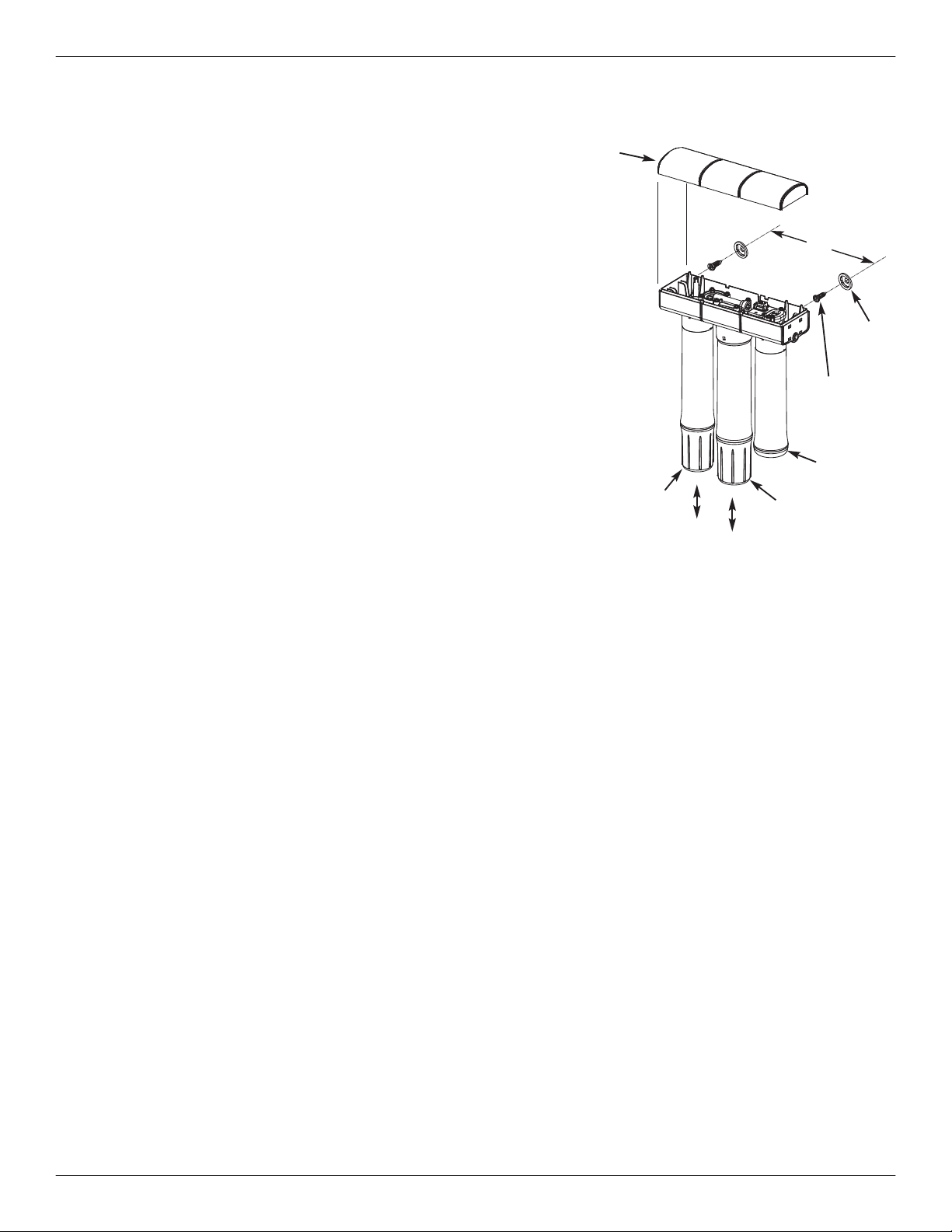

FIG. 2
9”
NOTE: Be sure to allow a minimum space
of 1-1/2" under the system for removing
and replacing the filters.
Hanger
Washer
(2)
Screw
(2)
Top Cover
#3
Staging Tank
#2
RO Filter

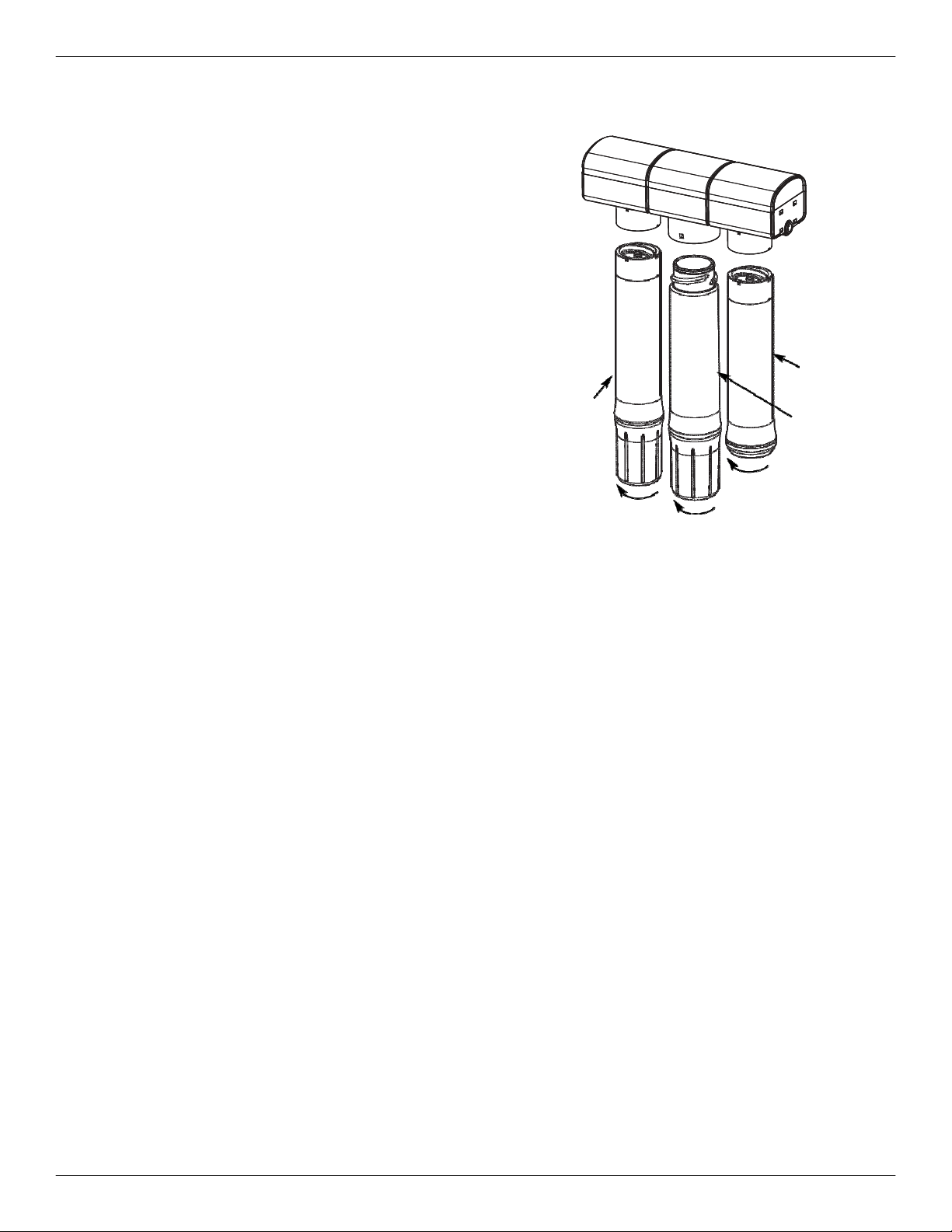

#1
Sediment Filter
(level)
M35398

5
PLUMBING
• Cut 1/4” dia. tubing lines to fit your installation.
Ensure all cuts are evenly made with no nicks,
scratches or rough spots on the tube end.
• Longer tubing lengths – nylon or copper – may
also be used (not provided). Ends of tubing
must be round and free of burrs and scratches
Tubing Collar O-Ring
to seal properly.
• Install 3/8” x 1/4” adapter elbow into blue outlet
Tube Fully Engaged with Fitting FIG. 4
port.
• Verify that the plug is in place in the yellow port
on the base of the RO System.
• Locate the drain line (1/4” dia. red tube). Install
one end of the line into the elbow that is pre-
installed in the red port on the RO system.
Connect the other end of the line to a drain.
• Push tubing completely into applicable fitting by
pushing past initial resistance and then applying
light pulling force to ensure a tight fit.
– To remove tube from connection, depress
collar and pull tubing.
Collar (depress to
remove tubing)
Tubing
FIG. 5
• Water tube connections to the water supply,
filter and steam humidifier must be checked for
leaks after installation and a short period of
operation.
1/4 Inch
White Tubing
3/8” x 1/4”
Adapter Elbow
Cold Water
Supply
1/4 Inch
White Tubing
Drain Points for Reject Water
Follow local codes for proper installation
Refer to additional drain requirements in steam
humidifier manual when coupling RO drain and
humidifier drain
Standpipe
Sump
Laundry
Tub
Floor
Drain
air gap
air
gap
air
gap air
gap
RO System
(HM600XROF1/U)
#1 #2 #3
Shutoff
Control Valve
1/4 Inch
Red Tubing
Steam Humidifier
M35405
Plug Fitting
(Factory Installed)
Push-in
Elbow Fitting
Elbow with
Flow Control
(Factory Installed)

6
OPER A TION
RO System Assembly
The RO System Assembly directs the flow of
water into the filters in numeric order, and out to
the steam humidifier. A built-in backflow
prevention valve prevents the backward flow of
water from the storage tank. The shutoff/check
valve provided with the steam humidifier must
still be installed between the RO system and the
steam humidifier.
#1 Sediment Filter
Cold water enters the sediment filter, reducing
chlorine, sand, silt, dirt and other sediment. This
filters the feed water before entering the RO filter.
#2 Reverse Osmosis (RO) Cartridge
Filtered water enters the RO filter where dis-
solved minerals are removed, effectively ‘soften-
ing’ the hardness of the water. This reduces the
amount of solid mineral (scale/sediment) fallout
inside the steam humidifier’s tank. Reducing the
amount of scale and sediment increases the time
between manual cleanings of the steam
humidifier.
#3 Staging Tank Canister
After leaving the storage tank, but before going to
the steam humidifier, water enters the #3 staging
tank canister. This canister holds the initial water
that enters steam humidifier when the solenoid fill
valve opens.
NOTE: It is normal to hear the RO System
operating the first few days after the
initial installation. This will dissipate as
air is purged from the system.

7
MAINTEN ANCE
Replacement Steps - Water Filters
• It is recommended that the #1 sediment filter
and #2 RO filter be replaced at least once per
season or as needed.
• Do not replace the #3 staging tank. At the end
of the humidification season, unscrew the #3
filter and empty any remaining water.
• When installing new filters, install #2 RO filter
first, followed by the #1 sediment filter.
NOTE: Periodically check the flow control to be
sure the small hole through it is clean
and unrestricted. If the flow control
requires service, remove and replace the
cylindrical plastic flow control that is
inserted into the elbow connector. If the
flow control remains in the manifold
when the elbow connector is removed,
you will need to remove the drain ports
collar and O-ring to retrieve it.
#1
Sediment Filter
Replace
Replace
Remove,
empty and
reconnect
#3
Staging Tank
#2
RO Filter
Turn cartridges in the direction of
the arrow to remove. Turn them
in the opposite direction to install.
FIG. 6
NOTE: Refer to the steam humidifer’s manual for
more detailed maintenance steps.

8
TROUBLESHOOTING
The following table refers to the steam humidifier’s fault detection feature.
Number of
“Service” red
light
blinks
Description Possible Cause Corrective Action
2 Water level sensors
failed to detect tank
water
Scaling on the sensor Replace #1 sediment filter and
#2 RO filter. See steam
humidifier manual
troubleshooting section for
specific humidifier steps
3 Failed to fill steam
humidifier tank
Expired #1 and #2 water
filters
Missing flow control in drain
line
Replace flow control
4 Heating element
overheated
Scaling on element See steam humidifier manual
for cleaning steps
6 Water overflow
sensed in
humidifier tank
Heavy sediment in humidifier
tank
13 Tank failed to drain
Blinking “Cleaning
required” light on
steam humidifier
Continual water flow
to drain
Check valve or automatic
shutoff assembly plugged or
parts worn
Replace RO system

9

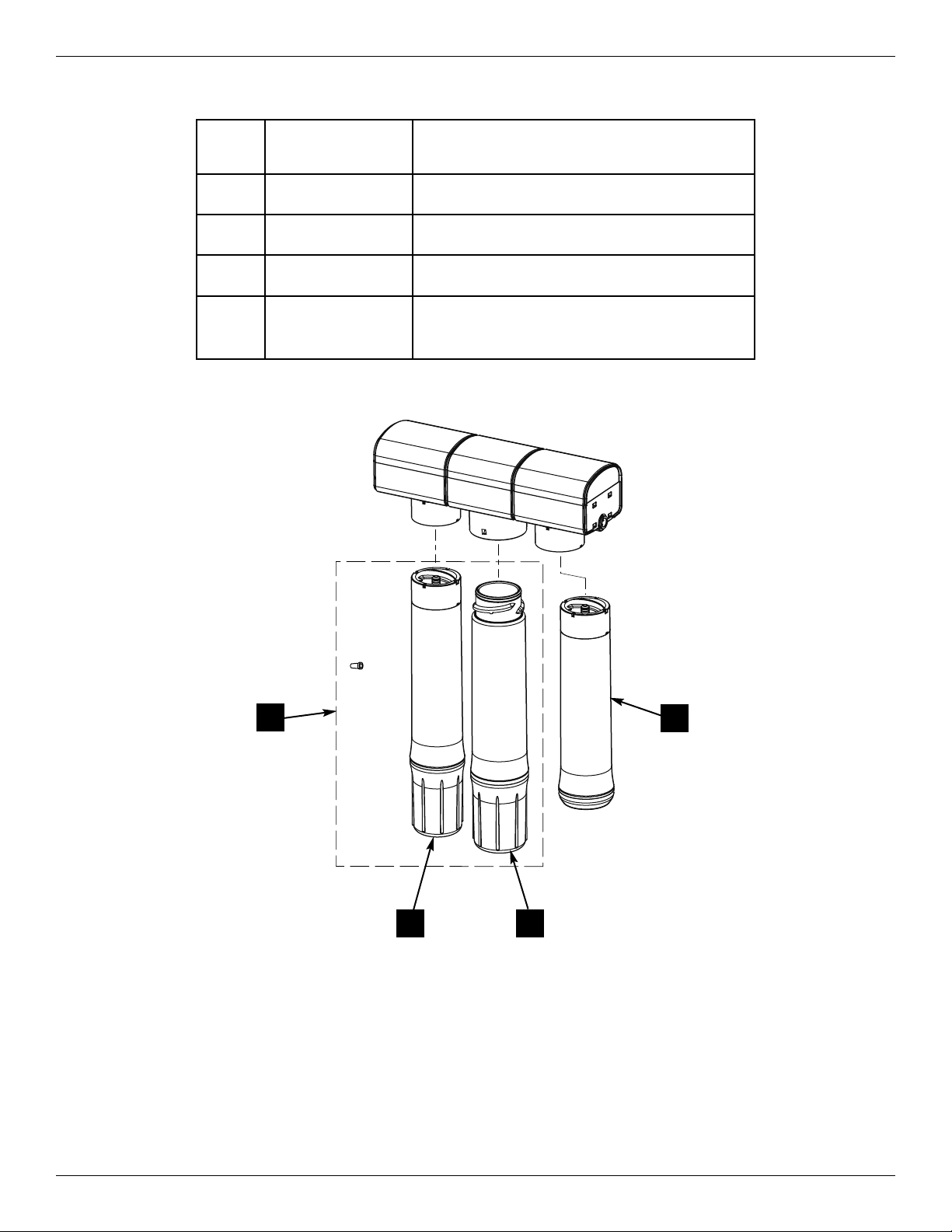

MAINTENANCE PARTS
Key
No. Part Number Description
150046083-001 One #1 sediment filter
250046084-001 One #2 reverse osmosis (RO) filter
350046089-001 One #3 staging tank
450046086-001 Filter kit, including one #1 sediment filter,
one #2 RO filter, and one flow control
43
21
FIG. 7

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
Honeywell Ltd
705 Montrichard Avenue
Saint-Jean-sur-Richelieu, Québec
J2X 5K8
customer.honeywell.com
® U.S. Registered Trademark
© 2014 Honeywell International Inc.
69-2379EF—02 M.S. Rev. 10-14
Printed in United States

SYSTÈME DE FILTRES À OSMOSE INVERSE
HM600XROF1/U
• Consignes de sécurité
• Installation
• Utilisation
• Entretien
Imprimé aux États-Unis 7312212 (Rév. B 10/2014)
M35375

12
TABLE DES MATIÈRES
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Système de filtres à osmose inverse . . . . . . . . 15
Pièces incluses . . . . . . . . . . . . . . . . . . . . . . . . . 15
Outils nécessaires. . . . . . . . . . . . . . . . . . . . . . . 15
Autres impératifs. . . . . . . . . . . . . . . . . . . . . . . . 15
Consignes de sécurité . . . . . . . . . . . . . . . . . . . 15
Installation de l’assemblage du système
à osmose inverse . . . . . . . . . . . . . . . . . . . . . . . 16
Plomberie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Système à osmose inverse . . . . . . . . . . . . . . 17
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pièces d’entretien . . . . . . . . . . . . . . . . . . . . . . . 21
SPÉCIFIC A TIONS
Les spécifications suivantes ont été calculées en fonction de la durée de vie
moyenne d’un filtre d’un an (une saison pour l’humidificateur à vapeur).
Dureté de l’eau 0-428 ppm (0-25 gpg)
Pression de l’eau 207 à 827 kPa (30-120 psi)
Température de l’eau 4 °C à 38 °C (40 °F à 100 °F)
(eau froide uniquement)
Poids (Système d’osmose
inverse et eau) 3,2 kg (7 lb)
DIMENSIONS
29 cm
(11-3/8 po)
9 cm ( 3-1/2 po)
40,6 cm ( 16 po)
FIG. 1

13
SYSTÈME DE FILTRES À OSMOSE INVERSE
Le système de filtrage à osmose inverse retire les
matières solides et organiques dissoutes de l’eau
en les faisant traverser une membrane séparant
et évacuant les minéraux et impuretés de l’eau.
Installez ce système à contre-courant de l’entrée
d’eau de l’humidificateur à vapeur. Il est recom-
mandé de remplacer le filtre du système à
osmose inverse au moins une fois par an pour
optimiser les performances de l’humidificateur.
PIÈCES INCL USES
• Assemblage du système à
osmose inverse
(modèle HM600XROF1/U)
– Ensemble collecteur à osmose inverse
– Tuyau d’alimentation (1 tuyau blanc,
longueur : 6,1 m/20 pieds,
diamètre : 0,65 cm/1/4 po)
– Adaptateur (coude), 0,95 cm x 0,65 cm
(3/8 po x 1/4 po)
– Conduit d’évacuation
(tuyau rouge, longueur : 1,8 m/6 pieds,
diamètre : 0,65 cm/1/4 po)
– Vis et rondelles de montage
– Bouchon de raccord
• Filtres d’eau
– n°1 - Filtre à sédiment
– n°2 - Filtre à osmose inverse
– n°3 - Réservoir à étapes
• Clé anglaise
• Tournevis cruciforme
OUTILS NÉCESSAIRES
AUTRES IMPÉR A TIFS
• Si le système à osmose inverse ou l’humidificateur est installé en espace fini ou au plafond, il est
nécessaire d’installer un bac d’égouttage de l’eau avec robinet d’arrêt sous tous les raccords d’eau.
Consultez le manuel de l’humidificateur à vapeur, annexe C.
CONSIGNES DE SÉCURITÉ
• Lisez, comprenez et respectez toutes les étapes,
consignes et conditions requises avant d’installer
le système de filtres à osmose inverse.
• Tous les raccords d’eau doivent être conformes
aux
codes de plomberie et sanitaires locaux et
régionaux. Comprenez et conformez-vous à
toutes les réglementations en vigueur avant d’in-
staller le système de filtres à osmose inverse.
• Ne l’installez pas sur une conduite d’eau
chaude. N’utilisez qu’une conduite d’eau froide.
• Ne l’installez pas à l’extérieur ou dans un espace
non conditionné où le système est susceptible
de geler.

14
INSTALLATION DE L’ENSEMBLE DU
SYSTÈME À OSMOSE INVERSE
1. Choisissez un espace où l’ensemble du
système à osmose inverse est en mesure
de supporter jusqu’à 3,2 kg (7 lb).
2. Marquez l’emplacement des vis et des ron-
delles à 23 cm (9 po) d’intervalle.
3. Vissez les vis et rondelles étriers.
– Pour une installation sur tôle, utilisez
des vis appropriées (non fournies)
– Pour une installation sur colombage
de bois, utilisez des vis à bois et des
rondelles étriers.
4. Posez l’ensemble du système à osmose
inverse sur les rondelles étriers.
5. Placez le couvercle de l’ensemble du filtre.
6. Placez trois cartouches de filtre dans l’or-
dre suivant en tournant la cartouche vers la
droite, en s’assurant que le fil est bien
engagé et que le joint est bien serré.
• Alignez le réservoir à étapes n° 3 avec
l’assemblage du système à osmose
inverse, raccord n° 3.
• Alignez le filtre à osmose inverse
n° 2 avec l’assemblage du système à
osmose inverse, raccord n° 2.
• Alignez le filtre à sédiment n°1
avec l'assemblage du système
à osmoseinverse, raccord n°1.
FIG. 2
23 cm
(9 po)
REMARQUE : Prévoyez un espace
minimum de 4 cm (1 ½ po) sous le
système pour déposer et remplacer
les filtres.
Rondelle
de support
(2)
Vis (2)
Couvercle
supérieur
n°3
Réservoir
à étapes
n°2
Filtre à osmose inverse
n°1
Filtre à sédiments
(niveau)
MF35398

15
PLOMBERIE
• Découpez des tuyaux de 0,65 cm (1/4 po) de diamètre
pour installer votre montage. Vérifiez que toutes les
découpes sont uniformes et ne présentent aucune
éraflure, entaille ou rugosité à l’extrémité du tuyau.
• Il est également possible d’utiliser des tuyaux plus
longs, en nylon ou cuivre (fournis). Les extrémités des
tuyaux ne doivent présenter aucune éraflure ni rugosité
Tuyau Col Joint torique
pour un
raccordement correct.
• Installez l’adaptateur coude 0,95 x 0,65 cm
(3/8 x 1/4 po) sur le port de
sortie bleu.
Tube totalement inséré dans le raccord FIG. 4
• Vérifiez que le bouchon de raccord est en place dans
le port jaune sur la base du système à osmose
inverse.
• Trouvez le tuyau de vidange (tuyau rouge de 0,65 cm
(1/4 po). Installez une extrémité du tuyau dans le coude
préinstallé dans le port rouge du système à osmose
inverse. Raccordez l’autre extrémité du tuyau à un drain.
• Poussez le tuyau sur toute sa longueur dans le
raccord
applicable en dépassant sa résistance initiale,
puis en appliquant une légère force de poussée pour
assurer le serrage.
– Pour
déconnecter le tuyau, enfoncez le col et tirez le
tuyau.
Col (doit être enfoncé pour
pouvoir retirer le tuyau)
Tuyau
FIG. 5
• Les branchements entre pompes à eau et alimentation
en eau, le filtre et
l’humidificateur à vapeur doivent être
vérifiés pour garantir l’absence de fuites après installa-
tion et
après une courte période d’utilisation.
MF35405
Tuyau blanc
de 0,65 cm (1/4 po)
de diamètre
Adaptateur (coude),
0,95 cm x 0,65 cm
(3/8 po x 1/4 po)
Alimentation
en eau froide
Tuyau blanc
de 0,65 cm (1/4 po)
de diamètre
Points d’évacuation des eaux usées
Respectez les réglementations locales pour
disposer d’une installation dans les normes.
Consultez les conditions d’évacuation supplémen-
taires du manuel de l’humidificateur à vapeur avant
couplage du tuyau de vidange à osmose inverse et
vidange de l’humidificateur.
Conduite
verticale
Puisard
Cuve
de lessivage
Drain
de sol
Système à osmose
inverse
(HM600XROF1/U)
n°1 n°2 n°3
Robinet de com-
mande d’arrêt
Tuyau rouge de
0,65 cm (1/4 po)
de diamètre
Espace
d’air
Espace
d’air
Espace
d’air
Espace d’air
Vers l’humidifi-
cateur à vapeur
Bouchon de raccord
(à insérer dans le port jaune)
Coude
enfichable
Coude avec
contrôle de débit
(préinstallé)

16
UTILIS A TION
Assemblage du système à osmose inverse
L’assemblage du système à osmose inverse
dirige le débit d’eau dans les filtres dans un ordre
numérique, puis vers l’humidificateur à vapeur.
Un clapet antiretour intégré empêche le retour
de l’eau depuis le réservoir de stockage.
Le robinet d’arrêt/clapet de retenue fourni avec
l’humidificateur à vapeur doit toujours être installé
entre le système à osmose inverse et
l’humidificateur à vapeur.
N° 1 Filtre à sédiments
L’eau froide pénètre dans le filtre à sédiments,
pour réduire la présence de chlore, de sable,
de limon, d’impuretés et d’autres sédiments.
Il filtre l’eau d’alimentation avant qu’elle n’atteigne
le filtre d’osmose inverse.
N° 2 Cartouche d’osmose inverse
L’eau filtrée pénètre dans le filtre à osmose
inverse où sont retirés les minéraux dissous,
ce qui adoucit efficacement la dureté de l’eau.
Cela réduit la quantité de minéraux solides (sédi-
ments/tartre) à l’intérieur du réservoir
de l’humidificateur à vapeur. Le fait de réduire
la quantité de tartre et de sédiments permet d’e-
spacer les nettoyages manuels
de l’humidificateur à vapeur.
N° 3 Canister du réservoir à étapes
Après être sortie du réservoir de stockage, avant
d’entrer dans
l’humidificateur à vapeur, l’eau entre
dans le canister du réservoir à étapes n° 3.
Ce canister maintient l’eau d’origine entrant dans
l’humidificateur à vapeur lorsque s’ouvre l’élec-
trovanne commandée de remplissage (EVR).
REMARQUE : Il est normal d’entendre un bruit du
système à osmose inverse qui
fonctionne pendant plusieurs jours
après l’installation initiale. Ce bruit
s’atténue grâce à l’air purgé du
système.

17
ENTRETIEN
Étapes de remplacement : filtres à eau
• Il est recommandé de remplacer le filtre à sédiments
n° 1 et le filtre à osmose inverse n° 2 au moins une
fois par saison ou plus tôt si nécessaire.
• Ne remplacez pas le réservoir à étapes n° 3. À la fin
de la saison d’humidification, dévissez le filtre n° 3
et videz l’eau restante.
• Lors de l’installation de nouveaux filtres, installez
un filtre à osmose inverse n° 2 avant le filtre à sédi-
ments n° 1.
REMARQUE : Vérifier périodiquement le contrôle de
débit pour s’assurer que la petite ouverture
est propre et libre. Si le contrôle du débit est
défectueux, retirer et remplacer le cylindre de
plastique dans le coude. Si ce dernier reste
pris dans le collecteur lorsque le coude est
retiré, vous devrez retirer le col et le joint
torique du port de vidange pour le récupérer.
Filtre à sédi-
ments n° 1
Remplacez
Retirez,
videz et
Réservoir à
étapes n° 3
Filtre à osmose
inverse n° 2
Remplacez
Faites tourner les cartouches
dans la direction indiquée par les
flèches pour les retirer. Faites-les
tourner dans la direction inverse
pour les installer.
rebranchez
FIG. 6
REMARQUE : Consultez le manuel de
l’humidificateur à vapeur pour plus de
renseignements sur les étapes d’entre- tien.

18
DÉP ANNA GE
Le tableau suivant se rapporte à la fonction de détection d’erreurs de l’humidificateur à vapeur.
Nombre de
clignotement s
du voyant
rouge
de
« Service »
Description Cause possible Mesure corrective
2 Les capteurs du
niveau d’eau n’ont
pas détecté l’eau
du réservoir
Tartre sur capteur Remplacez le filtre à
sédiments n° 1 et le filtre
d’osmose inverse n° 2.
Consultez la section relative
au dépannage dans le
manuel de l’humidificateur à
vapeur pour connaître les
étapes spécifiques de
l’humidificateur
3 Le réservoir
de l’humidificateur
à vapeur n’a pas
été rempli
Filtres n° 1 et 2 périmés
Contrôle de débit du tuyau
de vidange absent
Remplacez le contrôle de
débit
4 Surchauf fe
de l’élément
de chauffage
Tartre sur l’élément Consultez le manuel de
l’humidificateur à vapeur
pour connaître les étapes de
net- toyage
6 Débordement d’eau
détecté dans le
réservoir de
l’humidificateur
Beaucoup de sédiments
dans le réservoir de
l’humidificateur
13 Le réservoir ne s’est
pas vidé
Clignotement
du
voyant « Cleaning
required » (nettoyage
nécessaire)
de
l’humidificateur
à vapeur
Débit d’eau
continuel vers
drainage
Clapet de retenue ou
ensemble d’arrêt
automatique branché ou
pièces usées
Remplacez le système
à osmose inverse

19
PIÈCES D’ENTRETIEN
N° de
repère
Numéro de
pièce Description
150046083-001 1 filtre à sédiments n° 1
250046084-001 1 filtre d’osmose inverse n° 2
350046089-001 1 réservoir à étapes n° 3
450046086-001
Kit de filtration, avec un filtre de sédi-
ments n° 1, un filtre d’osmose inverse
n° 2 et un contrôle de débit
43
21
FIG. 7

Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
Honeywell Ltd
705 Montrichard Avenue
Saint-Jean-sur-Richelieu, Québec
J2X 5K8
customer.honeywell.com
® Marque de commerce déposée aux États-Unis
© 2014 Honeywell International Inc.
Tous droits réservés
69-2379EF—02 M.S. Rev. 10-14
Imprimé aux États-Unis
