Honeywell MHF49 User manual

MHF49
Installation Instructions Einbauanleitung
Keep instructions for later use!
Anleitung zu Referenzzwecken aufbewahren! Magnetic heating filter
Magnetischer Heizungsfilter
32302964 Rev. C

MU1H-1555GE23 R0815
GB
1. General ...............................................3
2. Safety ..................................................3
3. Description of device ...........................4
4. Technical data .....................................5
5. Installation ...........................................6
6. Cleaning/Maintenance ........................8
7. Replacement parts ..............................9
8. Disposal ..............................................9
D
1. Allgemein ..........................................11
2. Sicherheit ..........................................11
3. Gerätebeschreibung .........................12
4. Technische Daten .............................13
5. Einbau ...............................................14
6. Reinigung/Wartung ...........................17
7. Ersatzteile .........................................17
8. Entsorgung ........................................17

3 MU1H-1555GE23 R0815
GB.
General
1. General
The installation instructions are intended for the
professional installer with knowledge in heating
installations.
1.1 Applicable documents
Additional documents are applicable in conjunction
with these installation instructions:
• Other available operating instructions for the
heating system and its components.
• Product data sheet.
1.2 Cutting ruler
• Included on the packaging sleeve
1.3 Material numbers

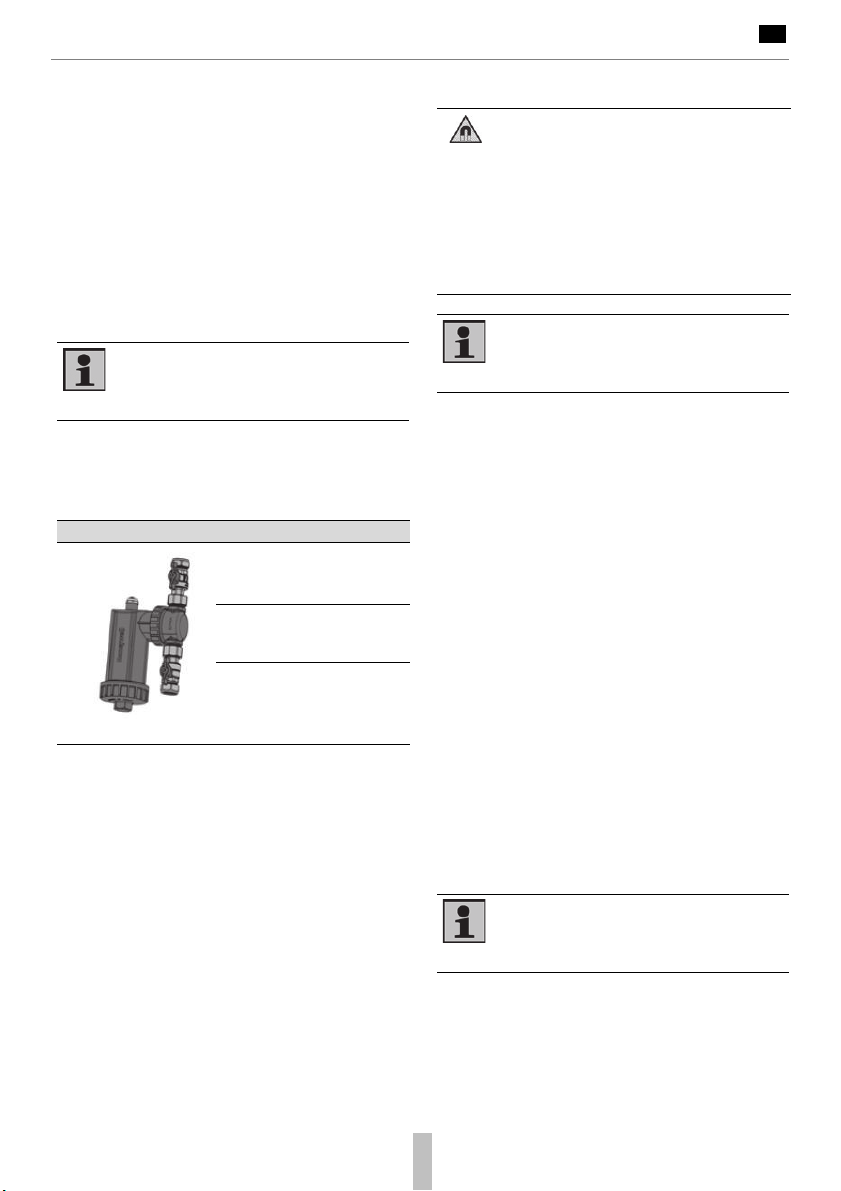

Tab. 1: Product options
1.4 Retention of documents
Please leave these instructions with the owner for
future reference. The instructions and resources are to
be kept for later use freely accessable.
1.5 Designation
The magnetic heating filter is hereinafter called
MHF49.
2. Safety
• Observe the installation instructions.
• Only use device as intended and in proper
condition.
• Installation, commissioning and maintenance may
only be performed by qualified personnel.
• Immediately resolve faults.
• Unauthorized modifications of the product are not
allowed.
• Only use original spare parts and accessories for
repairs or replacement.
2.1 Intended use
The MHF49 was built according to the state of the art
and recognized safety regulations. However, damage
to property may arise from improper or unintended
use.
The MHF49 is built into the heating circuit and is
intended to filter out residue in order to prevent
premature wear or failure of the heating system.
The device is suitable for doses of 0.5 litres of
chemicals.
Any other or additional use is considered improper and
excludes any responsibility and liability on the part of
the manufacturer/supplier for damages resulting
herefrom.
Honeywell assumes no liability for damage
that arises from non-observance of this
document!
Product options Material number
MHF49-22A:
Magnetic Heating Filter with
22 mm compression fitting.
MHF49-28A:
Magnetic heating Filter with
28 mm compression fitting.
WARNING!
Warning against magnetic field!
Magnetic fields may endanger persons with
metal parts or implants as well as damage
devices and media.
Please avoid placing electronic appliances
nearby to avoid potential interference or
damage.
Only professional installers are permitted to
perform the activities described in these
installation instructions!
Intended use includes completely reading the
installation instructions and all applicable
documents!

MU1H-1555GE23 R0815 4
GB Description of device
3. Description of device
The MHF49 is used to filter out contaminants
(e.g. sludge, sand, rust, iron particles etc.) that arise
from the regular operation of a heating system. Thus,
premature wear and failure of the heating system
arrising from contaminants can be prevented.
3.1 Product features
• Removes sludge and impurities
• Improved hydraulic performance
• Suitable for any installation position
• Protects the boiler
• Extends the service life of the heating system
• Guarantees system efficiency
• Can be used to top up Water Treatment (0.5 liters)
• Isolation valves
3.2 Functional principle

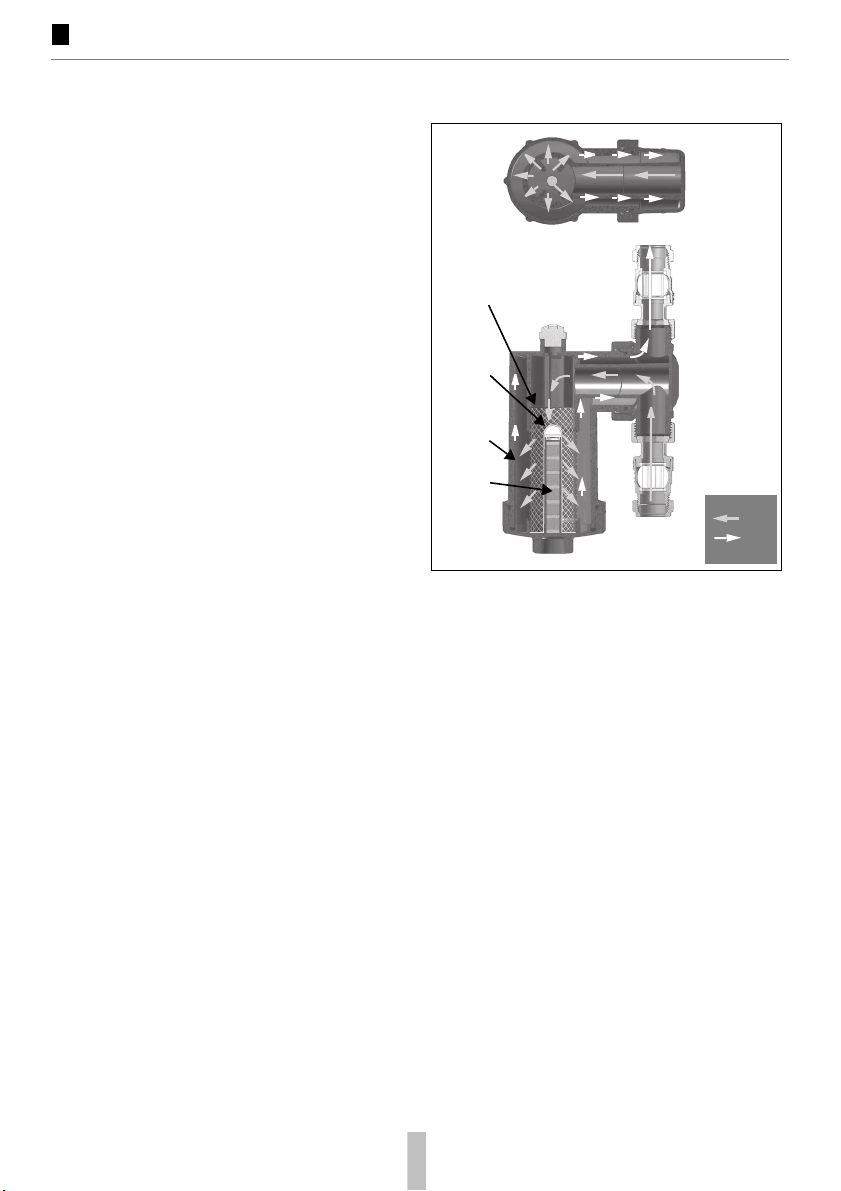

Fig. 1: Functional principle
[1] Filter cartridge
[2] Removable sheath to easily clean the magnet
[3] Filter chamber
[4] Magnet
[5] Dirty medium
[6] Cleaned medium
Through a specifically designed path the medium is
forced to pass within the filter cartridge mesh and into
the filter chamber. There a combined actions of
the filter mesh, magnet and inner geometry of the Filter
chamber, allow heavy particles to sink to the bottom,
while the magnet inside the filter captures any rust and
iron particles
In that way impurities (eg. sludge, sand, rust, iron
particles) normally found in a central heating system
can be easily removed and kept inside the filter
chamber.
The cartridge is specifically designed to keep the
pressure drop low (it exercises low hydraulic
resistance) giving a particular path to the medium
which contributes to dragging heavy impurities to the
bottom of the filter. During maintenance, in order to
easily clean the magnet housing, remove the sheath
and clean it.
In the first instance, the boiler is protected against
damage from impurities. The MHF49 is most effective
when it is installed at these positions in the heating
circuit:
• In the return flow downstream of the last radiator but
upstream of the circulation pump
• Especially at start-up to protect the boiler/buffer by
removing medium-sized impurities (mainly sludge
and iron particles)
• All (vertical, horizontal) positions are possible for
installation
3.3 Accessory (optional)
• MHF49-IS Insulation shell
[2]
[3]
[1]
[4]
[5]
[6]

5 MU1H-1555GE23 R0815
GB.
Technical data
4. Technical data
Tab. 2: Technical data
4.1 Dimensions

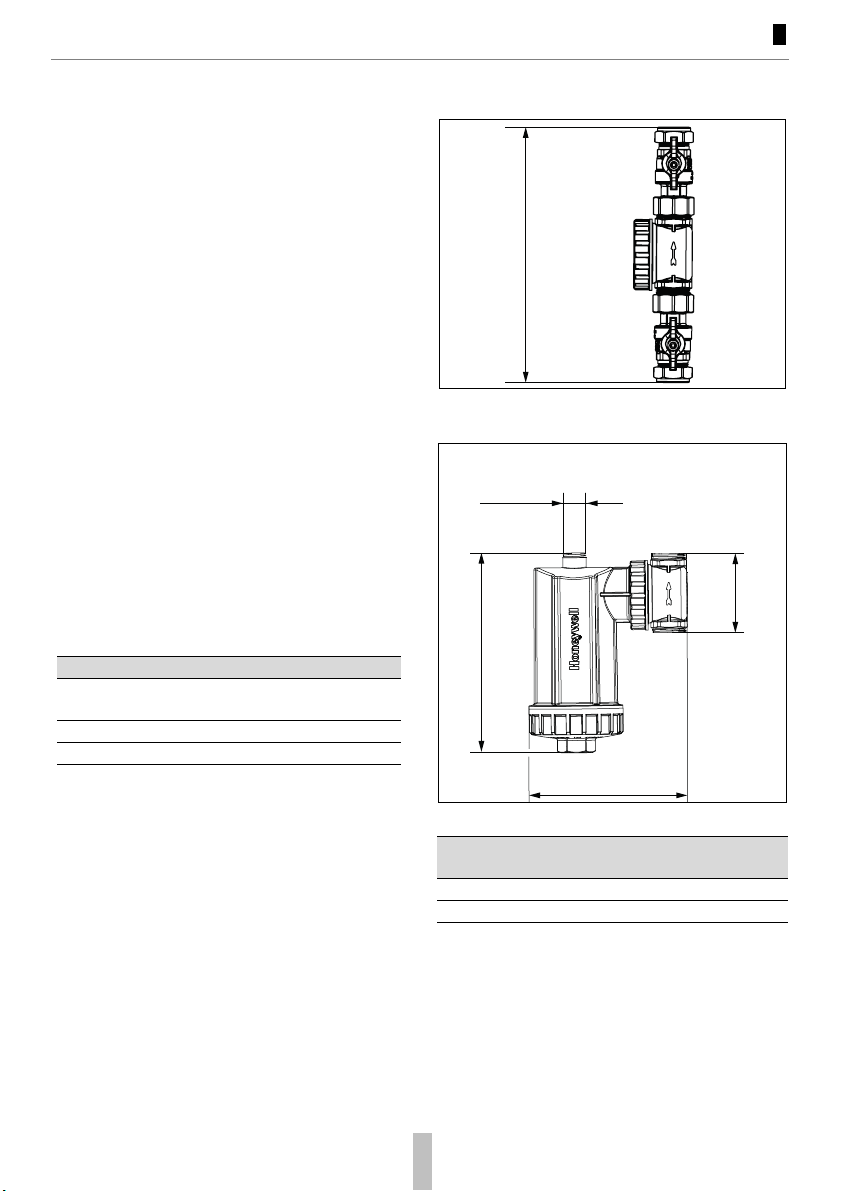

Fig. 2: Dimensions 1
Fig. 3: Dimensions 2
Tab. 3: Measurements

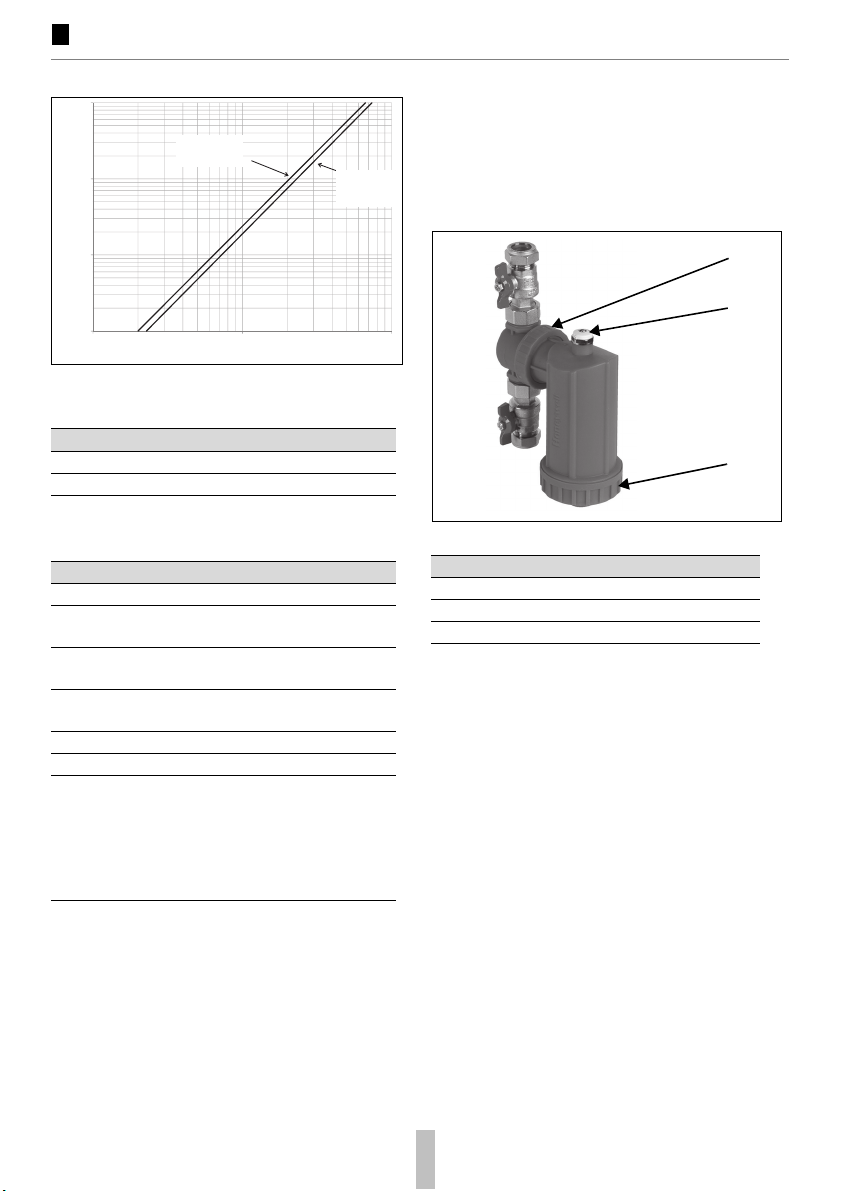

Fig. 4: Pressure Drop Chart
4.2 Hydraulic characteristics
Tab. 4: Flow factor Kvs
4.3 Materials
Tab. 5: Component materials
Parameter Value
Medium Water,
Water + Glycol
Max. operating pressure 6 bar
Temperature range 5 °C ... 90 °C
[C]
[D]
[C]
[G 3/8‘‘]
[G]
[E]
[H]
Part no. Size C [mm]D [mm]E [mm]H [mm]
MHF49-22A 22 mm 239 189 153 98
MHF49-28A 28 mm 271 189 153 98
Connection size Kvs [m3/h]
22 mm 6.50
28 mm 7.00
Component Material
Filter housing Polyammide
Diverter body Polyammide, glass-fibre
reinforced
Ring Polyammide, glass-fibre
reinforced
Magnet housing Polyammide, glass-fibre
reinforced
Filter mesh Stainless steel
Gasket EPDM
Magnet Neodymium
B (Tmax) / B (Tamb) < 1%
(when: Tmax = 130 °C, Tamb
= 21 °C)
Tested according to IEC
60404-5 & ASTM A977
ϭϬϬ
ϭϬϬϬ
ϭϬϬϬϬ
ϭϬϬϬϬϬ
ϭϬϬ ϭϬϬϬ ϭϬϬϬϬ
ΔΔW;WĂͿ
&ůŽǁ;ůŚͿ
D,&ϰϵͲϮϮ
ϮϮŵŵ;ϯϰΗͿ
D,&ϰϵͲϮϴ
Ϯϴŵŵ;ϭΗͿ
MHF49-22A
22mm (3/4")
MHF49-28A
28mm (1")

GB Installation
6
MU1H-1555GE23 R0815
5. Installation
For the installation no special tools are required.
Standard heat and sanitary installer's tools are
sufficient.
5.1 Torque specification

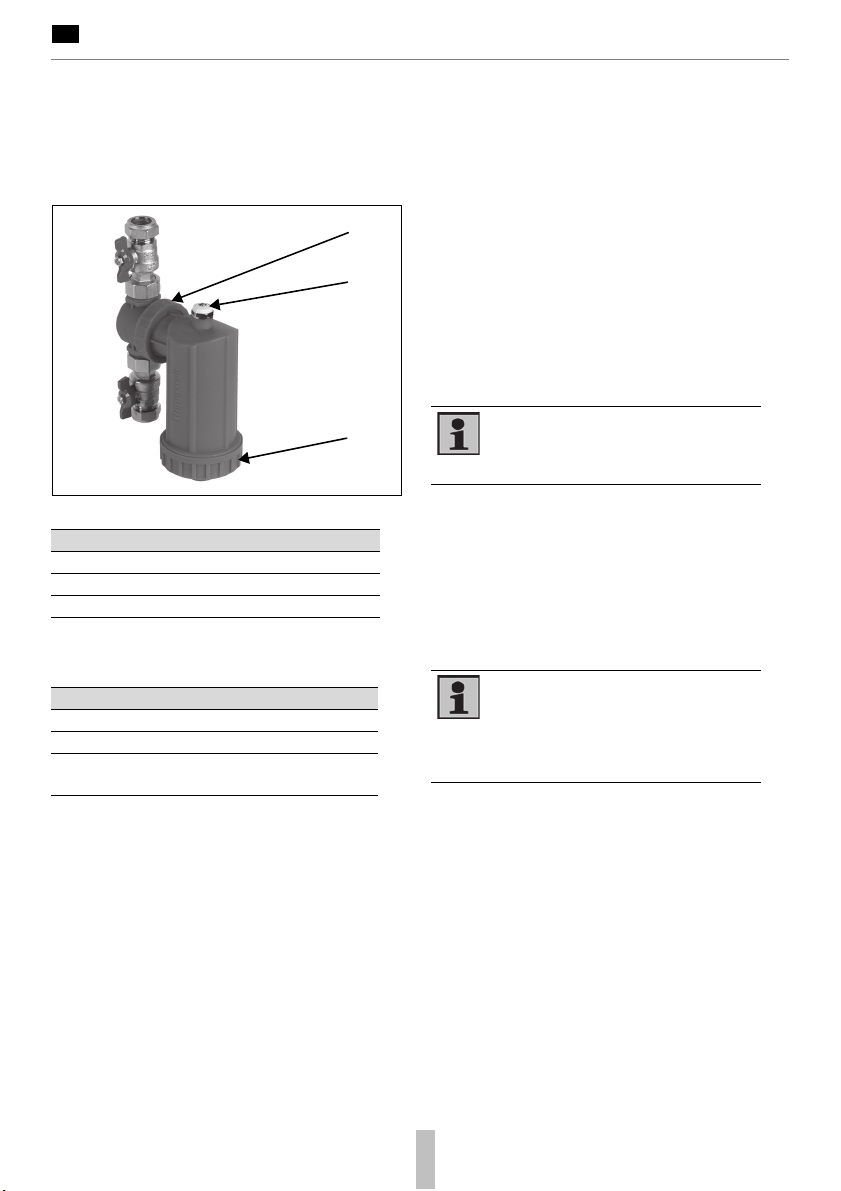

Fig. 5: Torque specification
Tab. 6: Torque specification for fasteners
5.2 Checking scope of delivery
Tab. 7: Scope of delivery
• Check delivery for completeness and integrity.
• Unpack all parts.
• Inform Honeywell Technical Team if parts of the
delivery are damaged or missing.
• Never install damaged parts.
5.3 Installation Guidelines
The installation site has to be frost-proof and the
protection of the device from chemicals, paints,
detergents, solvents and their vapors and
environmental influences must be guaranteed.
• Install if possible in horizontal or vertical pipe work
with filter housing downwards
- This position ensures optimum filter efficiency
• Ensure good access
- Simplifies maintenance and inspection
5.4 Installation
• Read these installation instructions completely
before beginning the installation.
• Make certain that the heating system is standing idle
properly (see manufacturer's instructions for the
heating system).
• Drain heating system and locate return pipe. Filter is
typically installed in the return pipe.
Mark the section to be cut out according to the
cutting ruler and remove the marked pipe section.
• Mark the length of the pipe section to be removed
using the cutting ruler on the edge of the packaging
sleeve at hand.
• Make sure there is adequate room to rotate the filter
and access it for cleaning purposes.
Number Torque specification
1 Hand tight
2 Max. 1 Nm
3 Max. 18 Nm ±10 %
Designation Count
MHF49 1
Installation instructions 1
Cutting ruler (included on
the packaging sleeve)
1
[1]
[2]
[3]
Carefully select the installation location of
the MHF49 so that the MHF49 is easily
accessible for cleaning and maintenance.
The cutting ruler you find on the packaging
sleeve.
• Mark the length of the pipe section to be
removed using the ruler on the edge of
the packaging sleeve at hand.

MU1H-1555GE23 R0815
GB.
Installation
7
Fig. 6: Install filter connection
[1] Connection thread
[2] washer
[3] Isolation valve
• Fit the isolation valve using the compression fittings
and rings provided. Ensure correct assembly and do
not make watertight yet.
Fig. 7: Check flow direction
[1] Diverter body
• Check flow arrow direction on diverter body and
ensure it is the same as the pipe work flow direction.
• Fit diverter body using flat washers provided.
• Tighten water tight using spanner.
• Position the diverter valve including the isolation
valve correctly.
• Make the compression connections water tight.

MU1H-1555GE23 R0815 8
GB Cleaning/Maintenance
Fig. 8: Assemble MHF49
[1] MHF49
[2] Large fastening ring
[3] Lock ring
[4] O-ring
[5] Diverter
• Fasten MHF49 [1].
• Adjust mounting position vertically.
• Make certain that the O-ring [3] is correctly
positioned.
• Tighten the large fastening ring [2] hand tight.
• Filter body must be installed vertically as shown.
• Unscrew the air vent cap from the top of the filter
housing. Open only the inlet isolation valve until
water exits the air vent hole.
• Close the isolation valve.
• Screw the the air vent cap back on water tight.
• Open both isolation valves.
6. Cleaning/Maintenance
6.1 Cleaning cycle
• Before the beginning of each heating period
• For every maintenance of the heating system
• In case of heating system malfunctions
6.2 Cleaning the magnet housing
Fig. 9: Put the MHF49 together
[1] MHF49
[2] O-ring
[3] Filter mesh
[4] Removeable sheath
[5] Sealing ring
[6] Housing end cap
• Make certain that the heating system is standing idle
properly, the pump must be switched off (see
manufacturer's instructions for the heating system).
• Close both isolation valves.
[2]
[3]
[4]
[1]
[5]
CAUTION!
Warning against hot water!
Hot water may cause burns.
When removing housing end cap hold a
bucket below the filter to catch the exiting
water and debris.
[1]
[2]
[3]
[4]
[5]
[6]

9 MU1H-1555GE23 R0815
GB.
Replacement parts
• Remove housing end cap [6].
• Clean magnetic filter.
• Screw the housing end cap [6] back on, applying a
torque of maximum 18 Nm ±10 %.
• Make certain that the O-ring [2] is correctly
positioned.
• Unscrew the air vent cap from the top of the filter
housing. Open only the inlet isolation valve until
water exits the air vent hole.
• Close the isolation valve.
• Screw the air vent cap back on water tight.
• Open both isolation valves.
7. Replacement parts
For the MHF49 there are no designated spare parts. In
normal operation no spare parts are needed.
In case of damage the whole MHF49 must be
replaced.
8. Disposal
Both the MHF49 and the associated packaging consist
mostly of recyclable raw materials.
• Dispose of packing and all recyclable materials
separately, properly and in an environmentally
friendly way.

MU1H-1555GE23 R0815 10
GB Disposal

11 MU1H-1555GE23 R0815
D
Allgemein
1. Allgemein
Die Einbauanleitung ist für professionelle Installateure
mit Kenntnissen im Bereich Heizungsanlagen
bestimmt.
1.1 Geltende Dokumente
In Verbindung mit dieser Einbauanleitung sind weitere
Dokumente gültig:
• Andere verfügbare Betriebsanleitungen für das
Heizsystem und die zugehörigen Komponenten
• Produktdatenblatt
1.2 Schneideschablone
• Teil der Verpackung
1.3 Materialnummern
Tab. 1: Produktoptionen
1.4 Aufbewahren der Unterlagen
Überlassen Sie diese Anleitung zu Referenzzwecken
dem Eigentümer. Die Anleitung und Ressourcen
müssen für eine spätere Nutzung frei zugänglich sein.
1.5 Bezeichnung
Der magnetische Heizungsfilter wird im Folgenden als
MHF49 bezeichnet.
2. Sicherheit
• Befolgen Sie die Einbauanleitung.
• Verwenden Sie das Gerät nur zu dem
vorgesehenen Zweck und in einwandfreiem
Zustand.
• Montage, Inbetriebnahme und Wartung dürfen nur
von qualifizierten Personen durchgeführt werden.
• Fehler müssen sofort behoben werden.
• Unberechtigte Änderungen am Produkt sind nicht
zulässig.
• Verwenden Sie nur Originalersatzteile
und Originalzubehör für Reparaturen oder
Austausch.
2.1 Verwendungszweck
Der MHF49 wurde gemäß den aktuellsten und
anerkannten Sicherheitsvorschriften hergestellt. Bei
unsachgemäßer oder missbräuchlicher Verwendung
können jedoch Sachschäden entstehen.
Der MHF49 wird in den Heizkreislauf integriert und
dient dem Herausfiltern von Ablagerungen, um einen
frühzeitigen Verschleiß oder Ausfall des Heizsystems
zu verhindern.
Das Gerät ist für den Einsatz von 0,5 l Chemikalien
geeignet.
Honeywell übernimmt keine Haftung für
Schäden, die sich aus der Nichtbeachtung
dieses Dokuments ergeben!
Produktoptionen Materialnummer
MHF49-22A:
Magnetischer Heizungsfilter
mit 22-mm-
Klemmverschraubung.
MHF49-28A:
Magnetischer Heizungsfilter
mit 28-mm-
Klemmverschraubung.
WARNUNG!
Warnung vor magnetischem
Feld!
Magnetische Felder können Personen
gefährden, die Metallteile oder Implantate
tragen, und Geräte und Medien
beschädigen.
Stellen Sie keine elektronischen Geräte in
der Nähe auf, um mögliche Störungen
oder Schäden zu vermeiden.
Die in dieser Einbauanleitung
beschriebenen Aktivitäten dürfen nur von
professionellen Installateuren durchgeführt
werden.
Zur bestimmungsgemäßen Verwendung
gehört das vollständige Lesen der
Einbauanleitung und aller zugehöriger
Dokumente!

MU1H-1555GE23 R0815 12
DDGerätebeschreibung
Jede anderweitige oder zusätzliche Verwendung gilt
als unsachgemäß und schließt jegliche Verantwortung
und Haftung seitens des Herstellers/Lieferanten für
dadurch entstehende Schäden aus.
3. Gerätebeschreibung
Mithilfe des MHF49 werden Verschmutzungen (z. B.
Schlamm, Sand, Rost, Eisenpartikel) herausgefiltert,
die beim normalen Betrieb eines Heizsystems
vorkommen. Auf diese Weise lassen sich ein
frühzeitiger Verschleiß und Ausfall des Heizsystems
aufgrund von Verschmutzungen verhindern.
3.1 Produktmerkmale
• Entfernt Schlamm und Verschmutzungen
• Verbessert die hydraulische Leistung
• Für jede Einbauposition geeignet
• Schützt den Boiler
• Verlängert die Lebensdauer des Heizsystems
• Garantiert die Systemeffizienz
• Kann zum Auffüllen der
Wasseraufbereitungsanlage (0,5 l) verwendet
werden
• Absperrventile
3.2 Funktionsprinzip
Abb. 1: Funktionsprinzip
Das Medium wird über einen speziell dafür
vorgesehenen Pfad dazu gebracht, durch das
Filterkartuschensieb in die Filterkammer zu fließen.
Dort ermöglichen verschiedene kombinierte Aktionen
des Filtersiebs, des Magneten und der Innengeometrie
der Filterkammer, dass schwere Teilchen auf den
Boden sinken, während der Magnet im Filter alle Rost-
und Eisenpartikel fängt.
Auf diese Weise können Verunreinigungen (z. B.
Schlamm, Sand, Rost, Eisenpartikel), die sich in jedem
Zentralheizsystem befinden, mühelos entfernt und in
der Filterkammer gehalten werden.
[1] Filterkartusche
[2] Entfernbarer Mantel zur leichten Reinigung des
Magneten
[3] Filterkammer
[4] Magnet
[5] Verschmutztes Medium
[6] Gereinigtes Medium
[2]
[3]
[1]
[4]
[5]
[6]

13 MU1H-1555GE23 R0815
D
Technische Daten
Die Kartusche wurde speziell dafür konzipiert, den
Druckverlust gering zu halten (durch geringen
hydraulischen Widerstand), womit dem Medium ein
bestimmter Pfad vorgegeben wird, was dazu beiträgt,
dass schwere Unreinheiten an den Filterboden
gezogen werden. Zur leichten Reinigung des
Magnetgehäuses entfernen Sie bei der Wartung den
Mantel und reinigen ihn.
In erster Linie wird der Boiler vor Schäden durch
Verunreinigungen geschützt. Der MHF49 arbeitet am
effektivsten, wenn er an den folgenden Positionen im
Heizkreis eingebaut wird:
• In der Rücklaufleitung stromabwärts vom letzten
Heizkörper aus gesehen, aber stromaufwärts von
der Umlaufpumpe
• Vor allem am Start, um den Boiler/Puffer zu
schützen, indem mittelgroße Unreinheiten
(hauptsächlich Schlamm und Eisenpartikel) entfernt
werden
• Für den Einbau sind alle (vertikalen oder
horizontalen) Positionen geeignet
3.3 Zubehör (optimal)
• MHF49-IS Dämmschale
4. Technische Daten
Tab. 2: Technische Daten
4.1 Abmessungen
Abb. 2: Abmessungen 1
Abb. 3: Abmessungen 2
Tab. 3: Messungen
Parameter Wert
Medium Wasser,
Wasser + Glykol
Max. Betriebsdruck 6 bar
Temperaturbereich 5 °C bis 90 °C
Artikelnr. Größe C
[mm]
D
[mm]
E
[mm]
H
[mm]
MHF49-22A 22 mm 239 189 153 98
MHF49-28A 28 mm 271 189 153 98
[C]
[D]
[C]
[G 3/8‘‘]
[G]
[E]
[H]

DGE Einbau
14
MU1H-1555GE23 R0815
Abb. 4: Druckverlustdiagramm
4.2 Hydraulische Eigenschaften
Tab. 4: Durchflussfaktor Kvs
4.3 Materialien
Tab. 5: Komponentenmaterialien
5. Einbau
Für den Einbau sind keine Spezialwerkzeuge
erforderlich. Standardwerkzeuge von Heizungs- und
Sanitärinstallateuren reichen aus.
5.1 Drehmomentangaben
Abb. 5: Drehmomentangaben
Tab. 6: Drehmomentangaben für Verschlüsse
Anschlussgröße Kvs [m3/h]
22 mm 6,50
28 mm 7,00
Komponente Material
Filtergehäuse Polyamid
Umlenker Polyamid,
glasfaserverstärkt
Ring Polyamid,
glasfaserverstärkt
Magnetgehäuse Polyamid,
glasfaserverstärkt
Filtersieb Edelstahl
Dichtung EPDM
Magnet Neodym
B (Tmax) / B (Tamb) < 1 %
(wenn: Tmax = 130 °C, Tamb
= 21 °C)
Getestet nach IEC 60404-5
und ASTM A977
ϭϬϬ
ϭϬϬϬ
ϭϬϬϬϬ
ϭϬϬϬϬϬ
ϭϬϬ ϭϬϬϬ ϭϬϬϬϬ
ΔΔW;WĂͿ
&ůŽǁ;ůŚͿ
D,&ϰϵͲϮϮ
ϮϮŵŵ;ϯϰΗͿ
D,&ϰϵͲϮϴ
Ϯϴŵŵ;ϭΗͿ
MHF49-22A
22 mm (3/4")
MHF49-28A
28 mm (1")
Nummer Drehmomentangaben
1 Handfest
2Max.1Nm
3 Max. 18 Nm ±10 %
[1]
[2]
[3]

MU1H-1555GE23 R0815
D.
Einbau
15
5.2 Prüfen des Lieferumfangs
Tab. 7: Lieferumfang
• Überprüfen Sie die Lieferung auf Vollständigkeit
und Unversehrtheit.
• Packen Sie alle Teile aus.
• Informieren Sie das technische Team von
Honeywell, wenn Teile der
Lieferung beschädigt sind oder fehlen.
• Bauen Sie niemals beschädigte Teile ein.
5.3 Einbauhinweise
Der Einbauort muss frostfrei sein. Der Schutz des
Geräts vor Chemikalien, Farben, Reinigungsmitteln,
Lösemitteln und ihren Dämpfen sowie vor
Umwelteinflüssen muss garantiert sein.
• Bauen Sie den MHF49, sofern möglich, mit dem
Filtergehäuse nach unten in horizontale oder
vertikale Rohrleitungen ein.
Diese Position stellt eine optimale Filtereffizienz
sicher.
• Sorgen Sie für einen problemlosen Zugriff.
Dies vereinfacht die Wartung und Inspektion.
5.4 Einbau
• Lesen Sie diese Einbauanleitung vollständig durch,
bevor Sie mit dem Einbau beginnen.
• Stellen Sie sicher, dass das Heizsystem
ordnungsgemäß stillsteht (siehe Anweisungen des
Heizsystemherstellers).
• Entwässern Sie das Heizsystem und ermitteln Sie
die Rücklaufleitung. Der Filter wird in der Regel in
der Rücklaufleitung eingebaut.
Markieren Sie mithilfe der Schneideschablone den
auszuschneidenden Abschnitt, und entfernen Sie
den markierten Rohrabschnitt.
• Markieren Sie die Länge des Rohrabschnitts, das
Sie entfernen möchten, mithilfe der
Schneideschablone, die sich an der Kante der
vorliegenden Einbauanleitung befindet.
• Stellen Sie sicher, dass Sie über ausreichend Platz
verfügen, um den Filter drehen zu können und ihn
für Reinigungszwecke gut zugänglich zu machen.
Bezeichnung Anzahl
MHF49 1
Einbauanleitung 1
Schneideschablone
(Teil der Verpackung) 1Wählen Sie den Einbauort des MHF49
sorgfältig aus, sodass der MHF49
problemlos für Reinigungs- und
Wartungsarbeiten zugänglich ist.
Die Schneideschablone ist Teil der
Verpackung.
• Markieren Sie die Länge des
Rohrabschnitts, das Sie entfernen
möchten, mithilfe der Schablone, die
sich an der Kante der vorliegenden
Verpackung befindet.

MU1H-1555GE23 R0815 16
DDEinbau
Abb. 6: Einbauen des Filteranschlusses
[1] Anschlussgewinde
[2] Unterlegscheibe
[3] Absperrventil
• Bauen Sie das Absperrventil mithilfe der
bereitgestellten Klemmverschraubung und Ringe
ein. Stellen Sie die korrekte Montage sicher; dichten
Sie es jedoch noch nicht wasserdicht ab.
Abb. 7: Überprüfen der Flussrichtung
[1] Umlenker
• Überprüfen Sie den Pfeil zur Anzeige der
Flussrichtung auf dem Umlenker, und stellen Sie
sicher, dass sie mit der Flussrichtung der
Rohrleitung übereinstimmt.
• Bauen Sie den Umlenker mit den mitgelieferten
Unterlegscheiben ein.
• Dichten Sie den MHF49 mit einem
Schraubenschlüssel wasserdicht ab.
• Positionieren Sie das Umlenkventil einschließlich
des Absperrventils ordnungsgemäß.
• Dichten Sie die Klemmverschraubungen
wasserdicht ab.
Abb. 8: Einbauen des MHF49
[1] MHF49
[2] Großer Befestigungsring
[3] Klemmring
[4] O-Ring
[5] Umlenker
• Befestigen Sie den MHF49 [1].
• Passen Sie die Einbauposition vertikal an.
• Stellen Sie sicher, dass der O-Ring [3]
ordnungsgemäß positioniert ist.
• Ziehen Sie den großen Befestigungsring [2]
handfest an.
• Der Filter muss wie dargestellt vertikal eingebaut
werden.
• Schrauben Sie den Entlüftungsdeckel von der
Oberseite des Filtergehäuses ab. Öffnen Sie nur
das Einlassabsperrventil, bis aus dem
Entlüftungsloch Wasser austritt.
• Schließen Sie das Absperrventil.
• Schrauben Sie den Entlüftungsdeckel wieder
wasserdicht auf.
• Öffnen Sie beide Absperrventile.
[2]
[3]
[4]
[1]
[5]

17 MU1H-1555GE23 R0815
D
Reinigung/Wartung
6. Reinigung/Wartung
6.1 Reinigungszyklus
• Vor Beginn jeder Heizperiode
• Bei jeder Wartung des Heizsystems
• Bei einer Fehlfunktion des Heizsystems
6.2 Reinigung des Magnetgehäuses
Abb. 9: Zusammenbauen des MHF49
[1] MHF49
[2] O-Ring
[3] Filtersieb
[4] Entfernbarer Mantel
[5] Dichtungsring
[6] Endkappe des Gehäuses
• Stellen Sie sicher, dass das Heizsystem
ordnungsgemäß stillsteht und dass die Pumpe
abgeschaltet ist (siehe Anweisungen des
Heizsystemherstellers).
• Schließen Sie beide Absperrventile.
• Entfernen Sie die Endkappe des Gehäuses [6].
• Reinigen Sie den Magnetfilter.
• Schrauben Sie die Endkappe des Gehäuses [6]
wieder auf; verwenden Sie dazu ein maximales
Drehmoment von 18 Nm ±10 %.
• Stellen Sie sicher, dass der O-Ring [2]
ordnungsgemäß positioniert ist.
• Schrauben Sie den Entlüftungsdeckel von der
Oberseite des Filtergehäuses ab. Öffnen Sie nur
das Einlassabsperrventil, bis aus dem
Entlüftungsloch Wasser austritt.
• Schließen Sie das Absperrventil.
• Schrauben Sie den Entlüftungsdeckel wieder
wasserdicht auf.
• Öffnen Sie beide Absperrventile.
7. Ersatzteile
Für den MHF49 gibt es keine speziellen Ersatzteile.
Bei Normalbetrieb sind keine Ersatzteile erforderlich.
Bei Beschädigungen muss der gesamte MHF49
ausgetauscht werden.
8. Entsorgung
Sowohl der MHF49 als auch die entsprechenden
Verpackungen bestehen größtenteils aus
wiederverwendbaren Rohmaterialien.
• Entsorgen Sie die Verpackung und alle
wiederverwendbaren Materialien getrennt,
ordnungsgemäß und umweltfreundlich.
[1]
[2]
[3]
[4]
[5]
[6]
ACHTUNG!
Warnung vor heißem Wasser!
Heißes Wasser kann zu Verbrennungen
führen.
Halten Sie beim Entfernen der Endkappe
des Gehäuses einen Eimer unter den Filter,
um austretendes Wasser und Schmutz
aufzufangen.

MU1H-1555GE23 R0815 18
DDEntsorgung

19 MU1H-1555GE23 R0815
D
Entsorgung

Environmental and Combustion Controls
Honeywell GmbH
Hardhofweg
74821 MOSBACH
GERMANY
Phone: [phone]
Fax: [phone]
http://ecc.emea.honeywell.com
Manufactured for and on behalf of the
Environmental and Combustion Controls Division of Honeywell
Technologies Sàrl, Z.A. La Pièce 16, 1180 Rolle, Switzerland
by its Authorised Representative Honeywell GmbH
MU1H-1555GE23 R0815
Subject to change
© 2015 Honeywell GmbH
