Horizon Fitness Evolve 5 User manual

ASSEMBLY GUIDE
GUIDE DE MONTAGE
GUÍA DE MONTAJE
EVOLVE 3
EVOLVE 5
HZ14_AG_Evolve_3_5_Rev1_1.indd 1 7/31/14 9:01 AM

32
3 ENGLISH
10 FRANÇAIS
18 ESPAÑOL ASSEMBLY
There are several areas during the assembly process that special attention must be paid. It is very important to follow the
assembly instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed
correctly, the elliptical could have frame parts that are not tightened and will seem loose and may cause irritating noises. To
prevent damage to the elliptical, the assembly instructions must be reviewed and corrective actions should be taken.
Before proceeding, find your elliptical’s serial number located on a white barcode
sticker on the front stabilizer tube and enter it in the space provided below.
ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:
» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.
WARNING
SERIAL NUMBER:
EP
MODEL NAME: HORIZON EVOLVE ELLIPTICAL
SERIAL NUMBER LOCATION
HZ14_AG_Evolve_3_5_Rev1_1.indd 2-3 7/31/14 9:01 AM

54
TOOLS REQUIRED:
FL-Wrench
FFlat Wrench
FL-Wrench/Screwdriver
FScrewdriver (not included)
PARTS INCLUDED:
F1 Main Frame
F1 Console Mast Assembly
F2 Handlebars
F2 Handlebar Caps
F1 Front Top Cap Piece
F1 Rear Top Cap Piece
F1 Audio Adapter Cable
F1 Power Cord
F1 Hardware Kit
READING RACK
SPEAKERS
ROTATING HANDLEBARS
PULSE GRIP
TOP CAP
PIVOTING FOOT PADS
GUIDE RAIL SET
FOLDING HANDLE
CONSOLE
WATER BOTTLE HOLDER
CONSOLE MAST
HANDLEBAR CAP
POWER CORD SOCKET
STABILIZER TUBE
MAIN FRAME
LOWER LINK ARM
UNPACKING
Unpack the product where you will be using it. Place the elliptical carton on a
level flat surface. It is recommended that you place a protective covering on
your floor. Never open box when it is on its side.
If you have questions or if there are any missing parts, contact Customer
Tech Support. Contact information is located on the INFORMATION CARD.
NEED HELP?
PRE ASSEMBLY
• It is recommended that two people work together for ease and efficiency
while assembling an elliptical.
• During each assembly step, ensure that ALL nuts and bolts are in
place and partially threaded. It is recommended you complete the full
assembly of your unit before completely tightening any ONE bolt.
• Several parts have been pre-lubricated to aid in assembly and usage.
Please do not wipe this off. If you have difficulty, a light application of
lithium bike grease is recommended.
IMPORTANT NOTES
HZ14_AG_Evolve_3_5_Rev1_1.indd 4-5 7/31/14 9:01 AM

76
ASSEMBLY STEP 1
A Remove the PRE-INSTALLED BOLTS AND
WASHERS (1) from the MAIN FRAME (2).
B Attach the CONSOLE CABLES (3) and tuck them
into the MAIN FRAME (2).
C Attach CONSOLE MAST (4) to MAIN FRAME (2)
using PRE-INSTALLED BOLTS AND
WASHERS (1).
NOTE: Be careful not to pinch any wires
while attaching the console mast.
2
3
4
1
ASSEMBLY STEP 2
4
A
5
C
D
B
E
6
A Open HARDWARE FOR STEP 2.
B Slide 1 RUBBER WASHER (A) and 1 FLAT
WASHER (B) onto the CONSOLE MAST (4).
C Slide HANDLEBAR (5) onto CONSOLE MAST (4)
and attach using 1 FLAT WASHER (B),
1 FLAT WASHER (C), 1 SPRING WASHER (D)
and 1 BOLT (E).
D Snap 1 HANDLEBAR CAP (6) onto
HANDLEBAR (5).
E Repeat steps B–D on the other side.
HARDWARE FOR STEP 2
PART TYPE QTY
ARUBBER WASHER 2
BFL AT WASH ER 4
CFL AT WASH ER 2
DSPRING WASHER 2
E BUTTON HEAD BOLT 2
HZ14_AG_Evolve_3_5_Rev1_1.indd 6-7 7/31/14 9:01 AM

98
ASSEMBLY STEP 3
HARDWARE FOR STEP 3
PART TYPE QTY
FBOLT 2
GSPRING WASHER 2
HFL AT WASH ER 2
INUT 2
A Open HARDWARE FOR STEP 3.
B Slide LOWER LINK ARM (7) into bottom end of
HANDLEBAR (5).
C Secure the joint with 1 BOLT (F),1 FLAT
WASHER (H), 1 SPRING WASHER (G) and 1
NUT (I).
D Repeat steps B–C on the opposite side of
the elliptical.
E Slide FRONT TOP CAP PIECE (8) and REAR
TOP CAP PIECE (9) over CONSOLE MAST (4)
and snap into place.
ASSEMBLY COMPLETE!
5
H
F
7
G
I
8
9
4
HZ14_AG_Evolve_3_5_Rev1_1.indd 8-9 7/31/14 9:01 AM

1110
ASSEMBLAGE
Le processus d'assemblage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il est très
important de suivre correctement les instructions d'assemblage et de s'assurer que toutes les pièces sont bien serrées. Si
les instructions d'assemblage ne sont pas suivies à la lettre, certaines parties du cadre de l'exerciseur elliptique pourraient
être mal serrées et bouger, et ainsi causer des bruits irritants. Afin d'éviter que l'exerciseur elliptique ne se brise, relisez les
instructions d'assemblage et prenez les mesures correctives qui s'imposent.
Avant de continuer, recherchez le numéro de série de votre exerciseur elliptique qui
figure sur un autocollant de code à barres blanc apposé sur le tube de stabilisation
avant et inscrivez-le dans l'espace prévu ci-dessous.
INSCRIVEZ LE NUMÉRO DE SÉRIE ET LE NOM DU MODÈLE DANS LES
CASES CI-DESSOUS :
» Reportez-vous au NUMÉRO DE SÉRIE et au NOM DU MODÈLE lors de tout appel à un service de réparations.
AVERTISSEMENT
NUMÉRO DE SÉRIE :
EP
EMPLACEMENT DU
NUMÉRO DE SÉRIE
NOM DU MODÈLE : HORIZON EVOLVE EXERCISEUR
ELLIPTIQUE
NOM DU MODÈLE : HORIZON EVOLVE
FRANÇAIS
HZ14_AG_Evolve_3_5_Rev1_1.indd 10-11 7/31/14 9:01 AM

1312

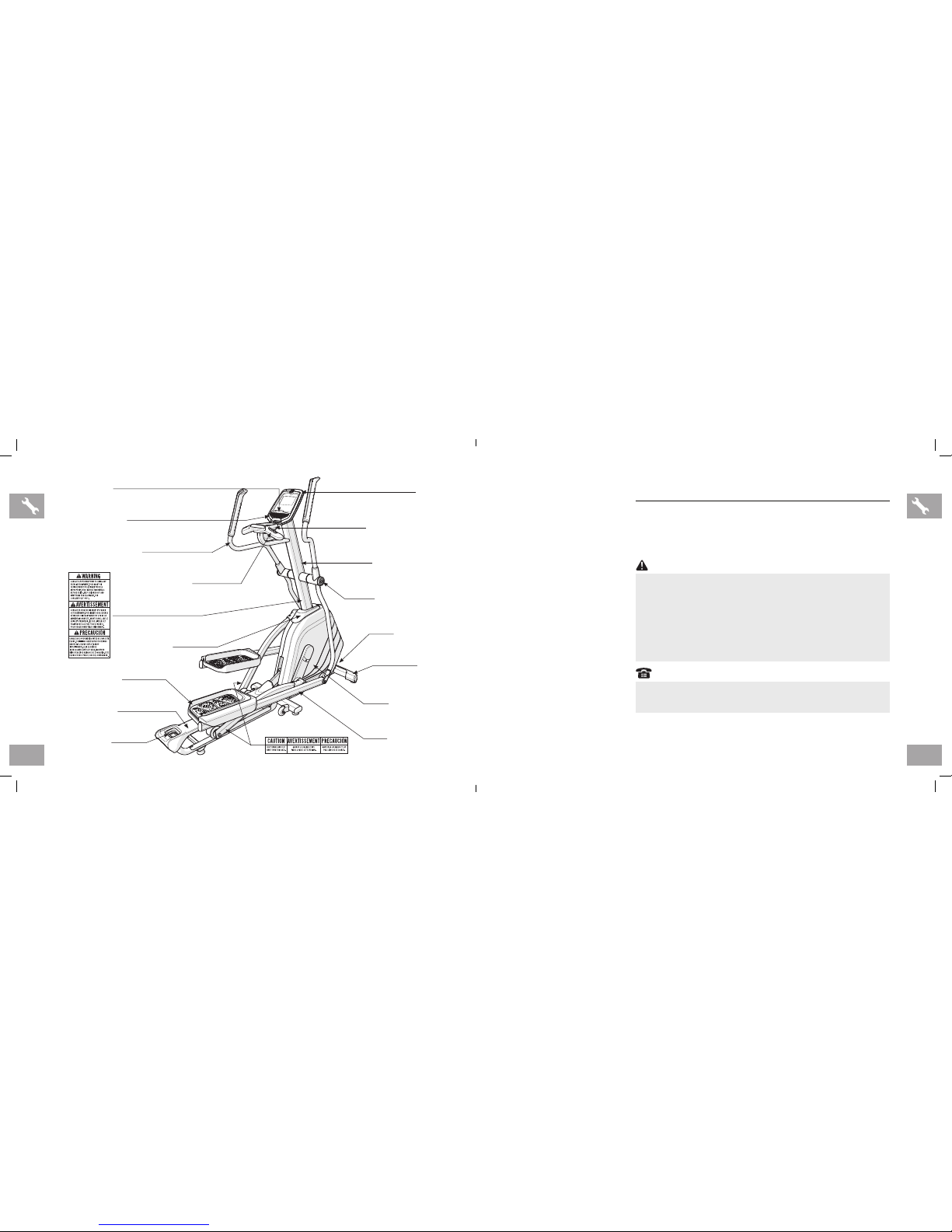

OUTILS REQUIS :
FClé en L
FClé plate
FClé en L/tournevis
FTournevis (non fourni)
PIÈCES INCLUSES :
F1 cadre principal
F1 montant de console
F2 guidons
F2 capuchons de guidon
F1 capuchon inférieur avant
F1 capuchon inférieur arrière
F1 câble d'adaptateur audio
F1 cordon d'alimentation
F1 ensemble de pièces de
quincaillerie
DÉBALLAGE
Déballez l'appareil à l'endroit où vous l'utiliserez. Déposez la boîte contenant
l'exerciseur elliptique sur une surface nivelée et plane. Il est conseillé de placer une
toile de protection sur le plancher. N'ouvrez pas la boîte si elle repose sur le flanc.
En cas de questions ou s'il manque des pièces, adressez-vous au soutien
technique à la clientèle. Les coordonnées se trouvent sur la FICHE DE
RENSEIGNEMENTS.
BESOIN D'AIDE?
PRÉ-ASSEMBLAGE
• Il est recommandé que deux personnes travaillent ensemble pour plus de
facilité et d'efficacité lors de l'assemblage de l'exerciseur elliptique.
• Assurez-vous à chaque étape de l'assemblage que TOUS les écrous et
les boulons sont bien en place et qu'ils sont partiellement serrés. Il est
recommandé de terminer l'assemblage de l'appareil en entier avant même de
serrer à fond UN seul boulon.
• Plusieurs pièces ont été prélubrifiées afin d'en faciliter l'assemblage et
l'utilisation. Ne les essuyez pas. Si vous éprouvez des difficultés, il est
recommandé d'appliquer une légère couche de graisse au lithium pour vélos.
REMARQUES IMPORTANTES
CONSOLE
PORTE-BOUTEILLE D'EAU
MONTANT DE CONSOLE
CAPUCHON DU GUIDON
PRISE POUR LE
CORDON D'ALIMENTATION
TUBE DE
STABILISATION
CADRE PRINCIPAL
SUPPORT
DE LECTURE
HAUT-PARLEURS
POIGNÉES ROTATIVES
POIGNÉES DÉTECTANT
LA FRÉQUENCE
CARDIAQUE
COUVERCLE
SUPÉRIEUR
ENSEMBLE DE
GLISSIÈRES
REPOSE-PIEDS
PIVOTANTS
POIGNÉE DE
PLIAGE
BARRE DE LIAISON
INFÉRIEURE
HZ14_AG_Evolve_3_5_Rev1_1.indd 12-13 7/31/14 9:01 AM

1514
ASSEMBLAGE ÉTAPE 2
4
A
5
C
D
B
E
6
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 2.
B Glissez une RONDELLE EN CAOUTCHOUC (A)
et une RONDELLE PLATE (B) sur le MONTANT
DE LA CONSOLE (4).
C Glissez LA POIGNÉE (5) sur LE MONTANT
DE CONSOLE (4) et fixez-la à l'aide d'une
RONDELLE PLATE (B), d'une RONDELLE
PLATE (C), d'une RONDELLE ÉLASTIQUE (D)
et d'un BOULON (E).
D Fixez en place un CAPUCHON DE GUIDON (6)
sur LA POIGNÉE (5).
E Répétez les étapes B à D sur le côté opposé.
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 2
PIÈCE TYPE QTÉ
A RONDELLE EN CAOUTCHOUC 2
BRONDELLE PLATE 4
CRONDELLE PLATE 2
DRONDELLE ÉLASTIQUE 2
E BOULON À TÊTE BOMBÉE 2
ASSEMBLAGE ÉTAPE 1
A Enlevez les BOULONS ET LES RONDELLES
PRÉINSTALLÉS (1) sur le CADRE PRINCIPAL (2).
B Branchez les CÂBLES DE LA CONSOLE (3) et
rentrez-les à l'intérieur du CADRE PRINCIPAL (2).
C Fixez le MONTANT DE LA CONSOLE (4) au
CADRE PRINCIPAL (2) à l'aide DES BOULONS
ET DES RONDELLES PRÉINSTALLÉS (1).
REMARQUE : veillez à ne pincer aucun
des fils pendant l'installation du montant
de console.
2
3
4
1
HZ14_AG_Evolve_3_5_Rev1_1.indd 14-15 7/31/14 9:02 AM

1716

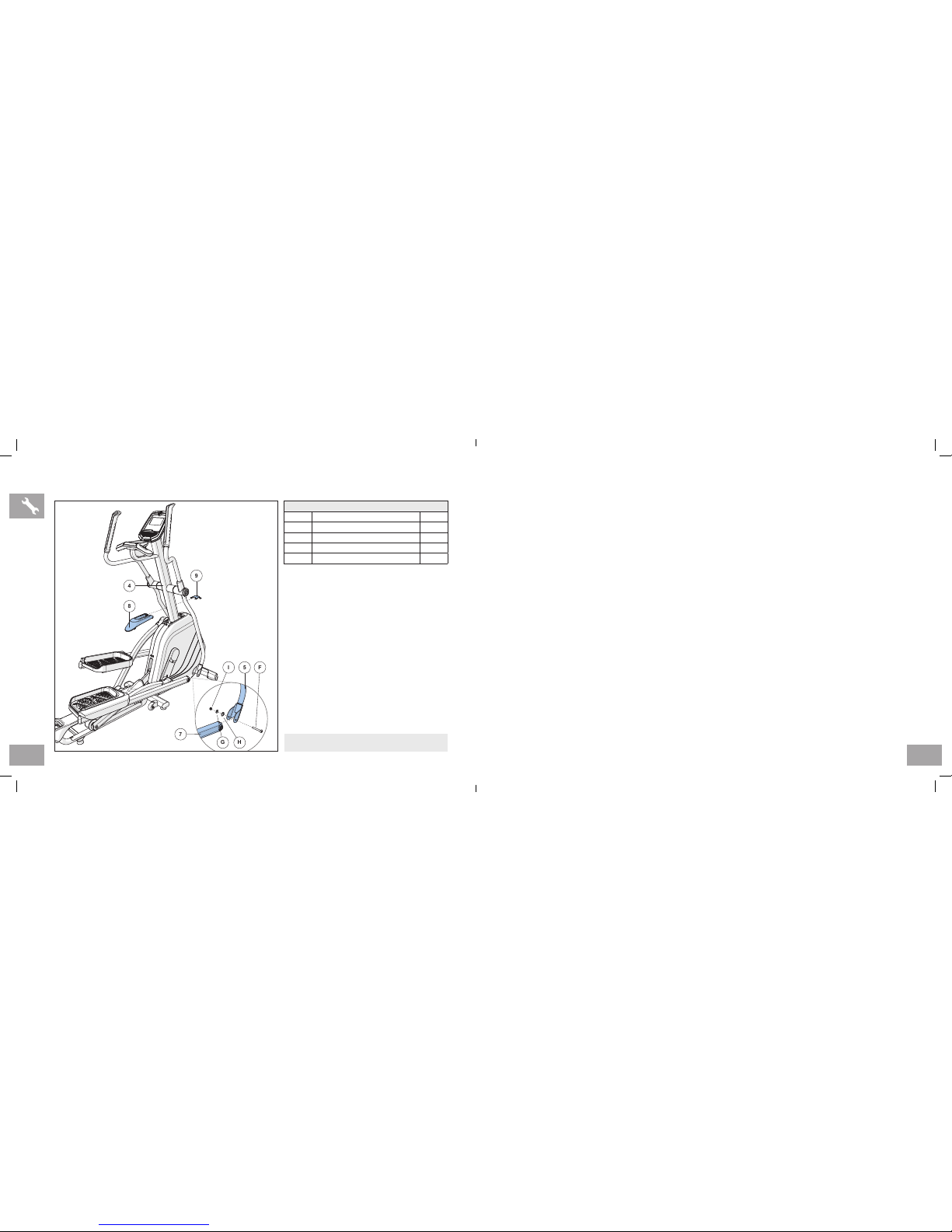

ASSEMBLAGE ÉTAPE 3
5
H
F
7
G
I
8
9
4
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 3
PIÈCE TYPE QTÉ
FBOULON 2
GRONDELLE ÉLASTIQUE 2
HRONDELLE PLATE 2
IÉCROU 2
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 3.
B Glissez la BARRE DE LIAISON INFÉRIEURE (7)
dans l'extrémité inférieure de la POIGNÉE (5).
C Fixez le joint à l'aide d'un BOULON (F), d'une
RONDELLE PLATE (H), d’une RONDELLE À
RESSORT (G) et d'un ÉCROU (I).
D Répétez les étapes B et C de l'autre côté de
l'exerciseur elliptique.
E Glissez le CAPUCHON SUPÉRIEUR AVANT (8)
et le CAPUCHON SUPÉRIEUR ARRIÈRE (9)
sur le MONTANT DE LA CONSOLE (4) et
fixez-les en place.
ASSEMBLAGE TERMINÉ!
HZ14_AG_Evolve_3_5_Rev1_1.indd 16-17 7/31/14 9:02 AM

1918

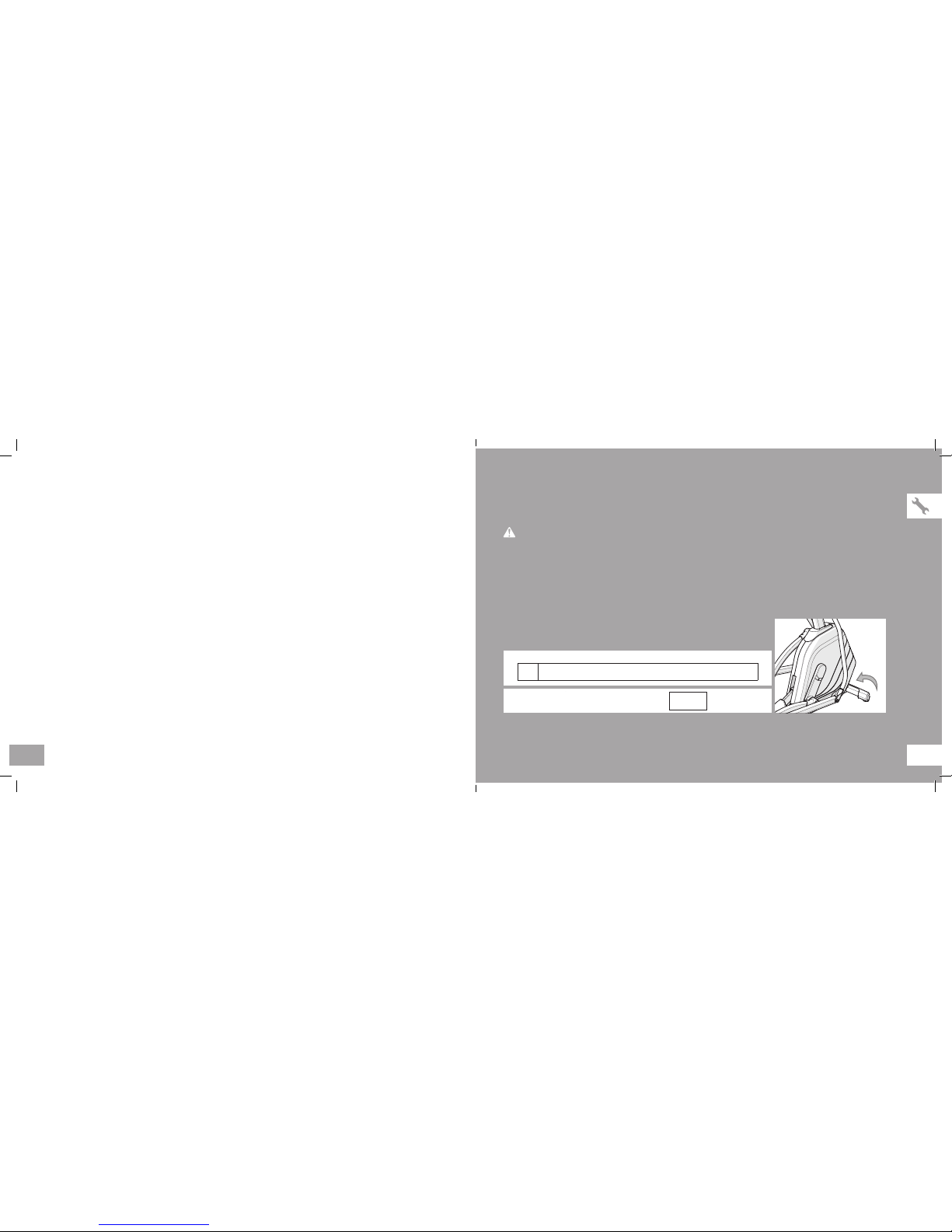

ENSAMBLAJE
Durante el proceso de ensamblaje, hay varias áreas a las que se debe prestar atención especial. Es muy importante seguir
las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas estén ajustadas con firmeza. Si no
se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la máquina elíptica podrían quedar sueltas y
causar ruidos molestos. Para evitar daños a la máquina elíptica, se deben repasar las instrucciones de ensamblaje y tomar
medidas correctivas.
Antes de seguir adelante, busque el número de serie de la máquina elíptica, que se
encuentra ubicado en una etiqueta adhesiva blanca con código de barras en el tubo
estabilizador frontal, e ingréselo en el espacio provisto abajo.
INGRESE SU NÚMERO DE SERIE Y EL NOMBRE DEL MODELO EN
LOS ESPACIOS PROVISTOS ABAJO:
» Cuando llame para solicitar servicio técnico, haga referencia al NÚMERO DE SERIE y al NOMBRE DEL MODELO.
ADVERTENCIA
NÚMERO DE SERIE:
EP
UBICACIÓN DEL NÚMERO DE SERIE
NOMBRE DEL MODELO: MÁQUINA ELÍPTICA HORIZON
EVOLVE
NOMBRE DEL MODELO: MÁQUINA ELÍPTICA
ESPAÑOL
HZ14_AG_Evolve_3_5_Rev1_1.indd 18-19 7/31/14 9:02 AM

2120
HERRAMIENTAS REQUERIDAS:
FLlave en L
FLlave plana
FLlave en L/destornillador
FDestornillador (no incluido)
PIEZAS INCLUIDAS:
F1 bastidor principal
F1 conjunto del poste de la consola
F2 barras de sujeción
F2 capuchones de barra de sujeción
F1 pieza delantera de la tapa superior
F1 pieza trasera de la tapa superior
F1 cable adaptador de audio
F1 cable de alimentación
F1 juego de tornillería
DESEMPAQUE
Extraiga el producto del paquete en el lugar donde lo utilizará. Coloque la caja
de la máquina elíptica sobre una superficie plana y nivelada. Se recomienda que
coloque una cubierta protectora sobre el piso. No abra la caja si está de costado.
Si tiene preguntas o faltan piezas, comuníquese con el Servicio de
asistencia técnica a clientes. La información de contacto figura en la
TARJETA DE INFORMACIÓN.
¿NECESITA AYUDA?
PREENSAMBLAJE
• Se recomienda que dos personas trabajen juntas durante el ensamblaje
de la máquina elíptica para que la tarea resulte sencilla y eficaz.
• Durante cada paso del ensamblaje, asegúrese de que TODOS los
pernos y las tuercas estén en su lugar y parcialmente ajustados. Se
recomienda que complete todo el ensamblaje de su unidad antes de
ajustar por completo CUALQUIER perno.
• Se han prelubricado varias piezas para facilitar el ensamblaje y el uso.
No limpie el lubricante. Si tiene dificultades, se recomienda aplicar un
poco de grasa de litio para bicicletas.
NOTAS IMPORTANTES
ESTANTE DE LECTURA
ALTAVOCES
TAPA SUPERIOR
PEDALES GIRATORIOS
MANGO PLEGABLE
CONSOLA
SOPORTE PARA BOTELLAS
POSTE DE LA CONSOLA
TUBO ESTABILIZADOR
BASTIDOR PRINCIPAL
BARRAS DE SUJECIÓN
GIRATORIAS
EMPUÑADURA CON
SENSOR DE PULSO
CAPUCHÓN DE
BARRA DE SUJECIÓN
TOMACORRIENTE
PARA EL CABLE DE
ALIMENTACIÓN
BRAZO CONECTOR
INFERIOR
CONJUNTO DE
RIELES GUÍA
HZ14_AG_Evolve_3_5_Rev1_1.indd 20-21 7/31/14 9:02 AM

2322
ENSAMBLAJE PASO 2
4
A
5
C
D
B
E
6
A Abra la bolsa de TORNILLERÍA PARA EL
PASO 2.
B Deslice 1 ARANDELA DE GOMA (A) y 1
ARANDELA PLANA (B) sobre el POSTE DE
LA CONSOLA (4).
C Deslice la BARRA DE SUJECIÓN (5) en el
POSTE DE LA CONSOLA (4) y sujete usando
1 ARANDELA PLANA (B), 1 ARANDELA
PLANA (C), 1 ARANDELA ELÁSTICA (D)
y 1 PERNO (E).
D Coloque 1 CAPUCHÓN (6) en la BARRA DE
SUJECIÓN (5).
E Repita los pasos B–D del otro lado.
TORNILLERÍA PARA EL PASO 2
PIEZA TIPO CANT.
A ARANDELA DE GOMA 2
BARANDELA PLANA 4
CARANDELA PLANA 2
DARANDELA ELÁSTICA 2
E PERNO DE CABEZA SEMIESFÉRICA 2
ENSAMBLAJE PASO 1
A Retire los PERNOS PREINSTALADOS Y
ARANDELAS (1) del BASTIDOR PRINCIPAL (2).
B Sujete los CABLES DE LA CONSOLA (3)
y colóquelos en el BASTIDOR PRINCIPAL (2).
C Una el POSTE DE LA CONSOLA (4) al
BASTIDOR PRINCIPAL (2) usando las
ARANDELAS Y PERNOS PREINSTALADOS (1).
NOTA: Tenga cuidado de no pellizcar
ningún cable mientras conecta el poste
de la consola.
2
3
4
1
HZ14_AG_Evolve_3_5_Rev1_1.indd 22-23 7/31/14 9:02 AM

2524
ENSAMBLAJE PASO 3
5
H
F
7
G
I
8
9
4
TORNILLERÍA PARA EL PASO 3
PIEZA TIPO CANT.
FPERNO 2
GARANDELA ELÁSTICA 2
HARANDELA PLANA 2
ITUERCA 2
A Abra la bolsa de TORNILLERÍA PARA EL PASO 3.
B Deslice el BRAZO CONECTOR INFERIOR (7) en
el extremo inferior de la BARRA DE SUJECIÓN (5).
C Asegure la junta con 1 PERNO (F), 1 ARANDELA
PLANA (H), 1 ARANDELA ELÁSTICA (G)
y 1 TUERCA (I).
D Repita los pasos B–C en el lado opuesto de la
máquina elíptica.
E Deslice la PIEZA DELANTERA DE LA TAPA
SUPERIOR (8) y la PIEZA TRASERA DE LA TAPA
SUPERIOR (9) sobre el POSTE DE LA CONSOLA
(4) y fíjelo a presión en su lugar.
¡ENSAMBLAJE COMPLETO!
HZ14_AG_Evolve_3_5_Rev1_1.indd 24-25 7/31/14 9:02 AM

HZ14_AG_Evolve_3_5_Rev1_1.indd 26-27 7/31/14 9:02 AM

Evolve 3 / 5 Assembly Guide Rev. 1.1 | © 2014 Johnson Health Tech
NOTE: REMARQUE: NOTA:
If a question or problem arises
please see INFORMATION CARD
for contact information.
Si vous avez des questions ou
éprouvez des problèmes, consultez
du CARTE D'INFORMATION pour
trouver les coordonnées.
Si surge una pregunta o un
problema, vea el TARJETA DE
INFORMACIÓN para obtener
la información de contacto.
Made in China | Fabriqué en Chine | Hecho en China
HZ14_AG_Evolve_3_5_Rev1_1.indd 28 7/31/14 9:02 AM
