Horizont Agrar FARMER N25 User manual

85053G - 04/15
ORIGINALBEDIENUNGSANLEITUNG
Elektrozaungerät
de
Instruction manual
Electric Fencer
en
Mode d´emploi
Électrificateur de Clôture
f
MANUAL DE INSTRUÇÕES
Cerca Eléctrica
pt
Istruzioni d’uso
Recinto Elettrico
it
BRUGSANVISNING
Spændingsgiver
da
GEBRUIKSAANWIJZING
Schrikdraadapparaat
nl
Návod na obsluhu
pre napájacie zariadenie elektrickej ohradyohrady
sk
INSTRUCCIONES DE USO
Cercado Electrico Accionado
es
horizont group gmbh
Division agrartechnik
Postfach 13 29
34483 Korbach
Homberger Weg 4-6
34497 Korbach
GERMANY
Telefon: [phone] / 5 65-1 00
Telefax: +49 (0) 56 31 / 5 65-1 20
[email protected]
www.horizont.com
FARMER N15
TYPE 10632
230V~
FARMER N25
TYPE 10633
230V~

2horizont.com 3
farmer N15
81718-10632
farmer N25
81718-10633
farmer N15
83761
farmer N25
89427
90882
60600
60204
97690
84719
88148
89224
94581
83403
98659
farmer N15
60201
farmer N25
60209
98812
83237
88707
Fig. 1 Ersatzteile | Spare parts | Pièces détachées | Peças | Pezzi di ricambio
Reservedele | Reserve onderdelen | Náhradné diely
98271
schwarz, black, noir,
preto, nero
sort, zwart, ierna
97999
rot, red, rouge,
vermelho, rosso,
rød, rood, ervená
1
2
3
Fig. 2 Ersatzteile | Spare parts | Pièces détachées | Peças | Pezzi di ricambio
Reservedele | Reserve onderdelen | Náhradné diely

4horizont.com 5
Installation and connection: The installation is to be made at a location protected from weather and where there is no risk
of fire. The controller must be mounted in the vertical position. The earth lead must be attached to the earth terminal (
), the fence lead either to the fence terminal ( ).
If the fence lead is conducted away from the building a lightning protection must be installed.

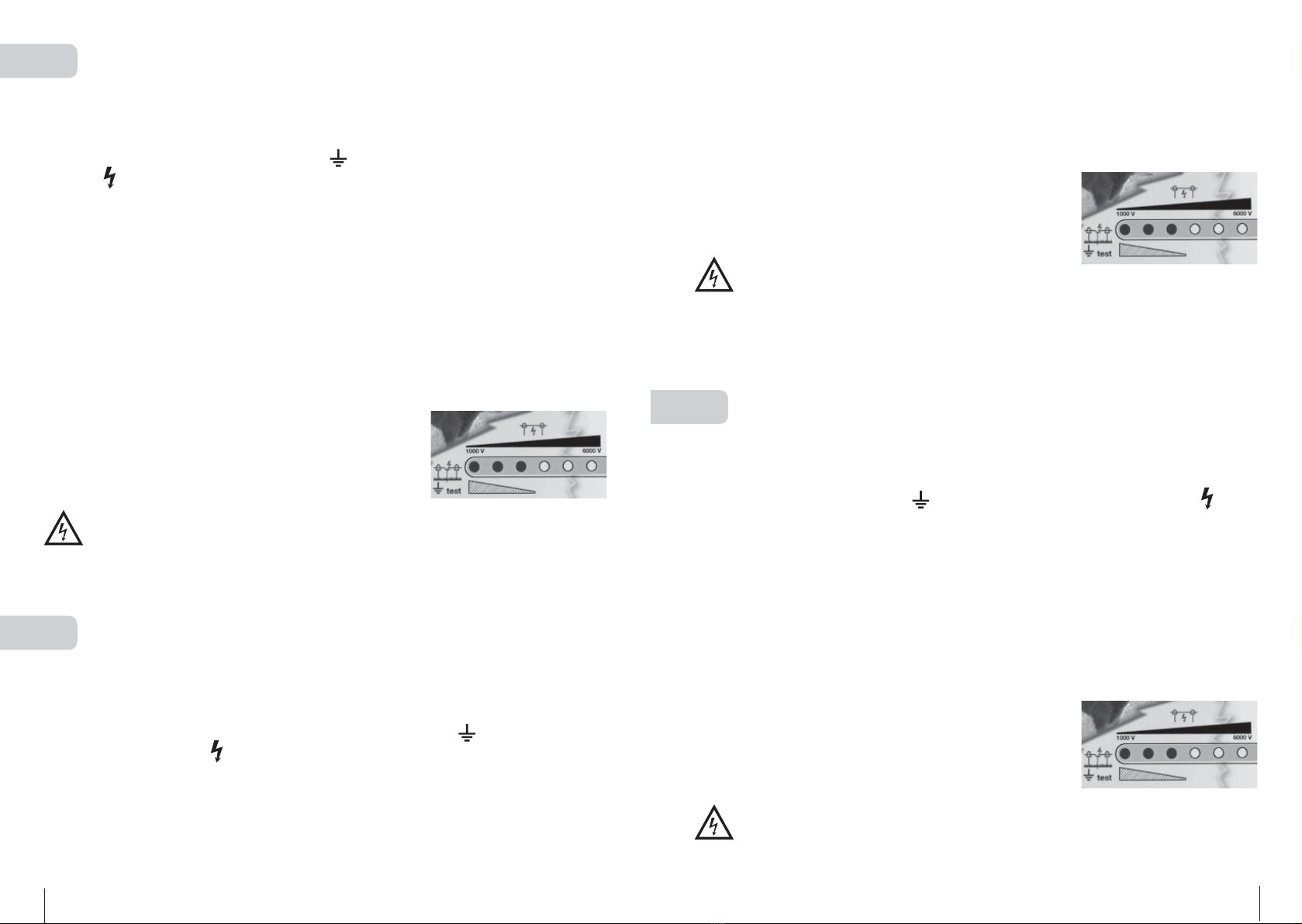

Operating and control: Plug the mains cable in a 230 V supply socket. After a few seconds a slight tic-tac can be heard.
The control lamp (1) and the fence voltage level (2) flashes with the pulses. If the control lamp (1) flashes with the the pulses
energizer operates properly. If this lamp is not or steady illuminated the energizer is faulty. The 6 controllamps (2) indicate
the fence voltage in 1000V steps. At least 3 lamps should flash (3000V) to ensure sufficient voltage and fencing.
Possible reasons, when the voltage is too low:
Originalbetriebsanleitung des Elektrozaungerätes farmer N15 / N25
(baugleich mit intelliSTOP N15 / N25)
in Verbindung mit den Errichtungs- und Sicherheitshinweisen für Elektrozaungeräte
SECURA ANIMAL oder SECURA SECURITY (www.horizont.com)
Operating instruction for electric fence controller farmer N15 / N25
( identical in construction to intelliSTOP N15 / N25)
in connection with SECURA ANIMAL or SECURA SECURITY safety hints (www.horizont.com)
Montage und Anschluss: Die Aufstellung erfolgt an einem nicht feuergefährdeten Ort, der vor Witterungseinflüssen ge-
schützt ist. Das Gerät ist senkrecht anzubringen.
Die Erdleitung wird an die Klemme mit dem Erdungszeichen ( ), die Zaunleitung an die Klemmen mit den Blitzzeichen
( ) angeschlossen.
Bei Wegführung der Zaunzuleitung von einem Gebäude muss eine Blitzschutzanlage installiert werden.
Inbetriebnahme: Die Netzversorgung herstellen, nach einigen Sekunden hört man ein gleichmäßiges Ticken, das Gerät ist
in Betrieb. Die Kontrollampe (1) und die Zaunspannungsanzeige (2) leuchten im Rhythmus der elektrischen Impulse auf -
(Seite 3 / Fig. 2).
Die Kontrollampe (1) zeigt das ordnungsgemäße Arbeiten des Elektrozaungerätes an.Wenn diese Lampe nicht leuchtet oder
Dauerlicht zeigt, ist das Gerät defekt. Die 6 Lampen (2) zeigen die Zaunspannung in 1000V-Stufen an. Zur Hütesicherheit
sollten min. 3 Lampen ( 3000V ) aufleuchten, andernfalls ist die Spannung zu gering.
Mögliche Ursachen: mit Zaun: starker Bewuchs am Zaun, schlechte Isolatoren,
Kurzschluss an Metallpfählen oder Zaun zu lang.
ohne Zaun: Gerät ist defekt, siehe Service.

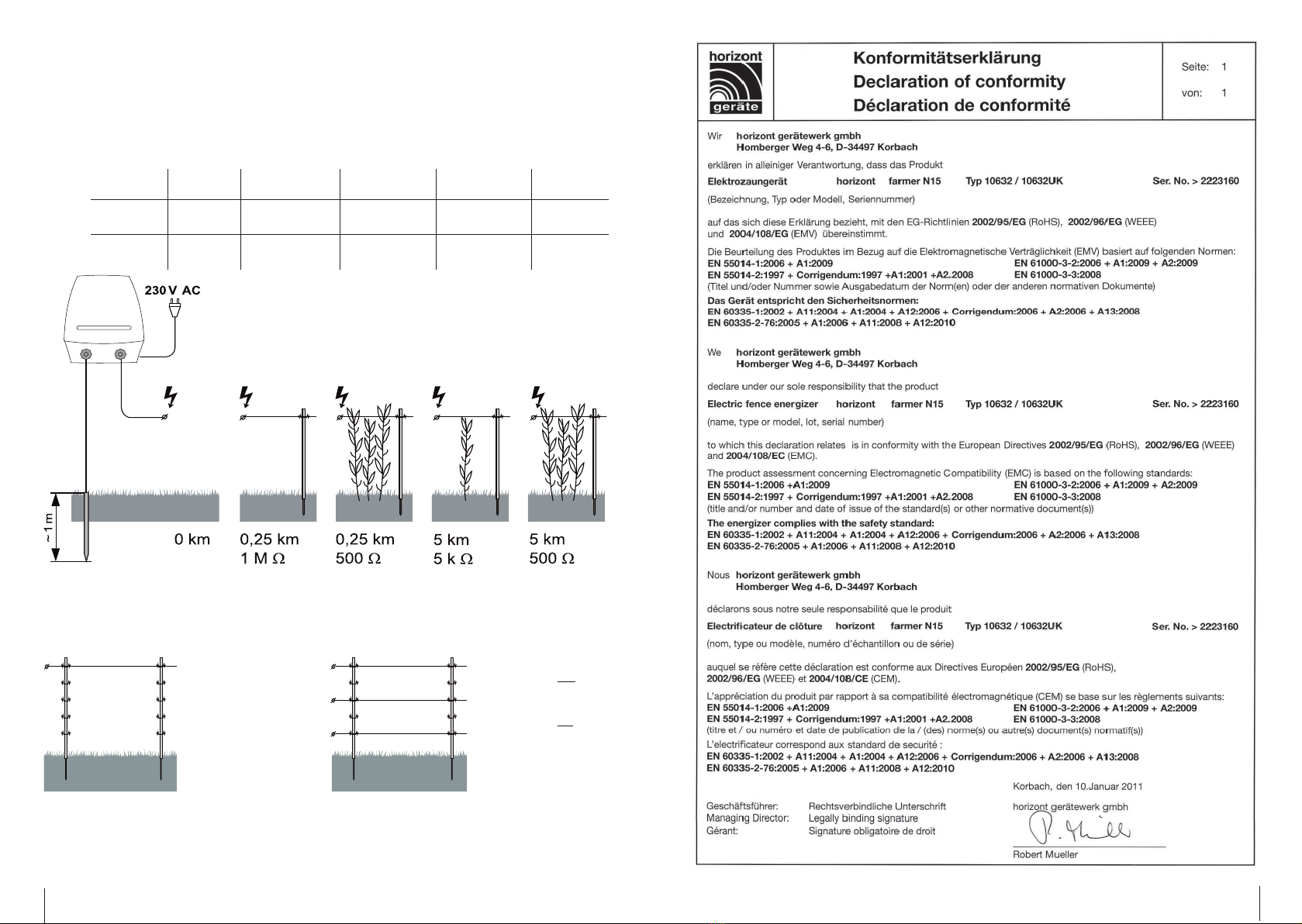

Überprüfung der Erdung (3): In ca. 50m Entfernung vom Weidezaungerät mit
einem in den Boden geschlagenen Metallstab gegen den Weidezaundraht (kein
Kunststoff) einen Kurzschluss verursachen. Das Weidezaungerät sollte nun nur
noch maximal 1 Lampe (feuchter Boden) bzw. maximal 2 Lampen (trockener
Boden) zum Aufleuchten bringen, im anderen Fall (siehe Bild) ist die Anzahl der
Erdpfähle zu erhöhen.
Service: Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. Es sind nur die vom Herstel-
ler vorgeschriebenen Ersatzbauteile zu verwenden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst
erhältlich ist.
with fence: heavy vegetation on the fence, insulator flash-over or fence too long.
without fence: the energizer is faulty, see service.
Testing grounding (3):
Produce with a metal stake against the fence wire (no plastic) a short circuit (ca.
50m distance to fencer). Max. 1 lamp (wet ground) or 2 lamps (dry ground) may
shine. Otherwise drive in more stakes (see picture).
Service: Servicing is only to be made by qualified service personell. Only by the manufacturer commanded re-
placement parts must be used. If the supply cord of this energizer is damaged this cord must be replaced by a
special supply cord which is recommended by the manufacturer.
Mode d’emploi pour électrificateur farmer N15 / N25
identique à intelliSTOP N15 / N25) en relation avec les conseils de sécurité
SECURA ANIMAL ou SECURA SECURITY (www.horizont.com)
Installation et raccordements:
Installez l‘électrificateur à un endroit qui ne présente pas des risques des intempéries et d‘incendie, l’électrificateur doit être
monté en position verticale.
Le fils de terre ( ) et de ligne ( ) doivent être raccordés aux bornes correspondantes de l’appareil.
Lors de la pose du câble d‘alimentation d‘un bâtiment, un dispositif parafoudre doit être, dans tous les cas, prévu.
Mise en service et contrôle:
Raccorderausecteur.Quelquessecondesaprèsonentendun tic-tacrégulier,l’appareilest enmarche.Toutesles lampestemoin
(1 + 2) clignotent au rythme des impulsions électriques.L’impulsion de la lampe de contrôle (1) montre le bon fonctionnement
de l’appareil. Lumière permanente ou lampe “éteinte” indiquent pas de tension électrique ou bien defect de l’électrificateur.
Les 6 lampes (2) de contrôle de la clôture montrent la tension sur la ligne. La tension est indiquée par tranche de 1000V. Si
moins de 3 lampes (3000 Volts) s’allument il faut contrôler la ligne et l’appareil.
Causes possibles:
Avec clôture: Végétation trop abondante ou court-circuit de la clôture sur un piquet métallique.
Sans clôture: L‘appareil est défectueux. Au dessous de 3000V pour certains types d’animaux
la sécurité de gardiennage n’est pas garanti.
Vérification de la prise de terre (3):
Provoquez un court-circuit à une distance d‘environ 50m de l‘électrificateur avec
un piquet en acier fiché dans la terre en l‘appuyant contre la clôture.
Maintenant il ne devrait luire qui 1 lampe au maximum (terre mouillée) ou 2 lam-
pes au maximum (terre sèche) sinon (voir image) - il faudrait ficher des piquets
supplémentaires.
Maintenance:
Seulement du personnel qualifié est autorize d‘effectuer des réparatures. Il ne faut utiliser que des pièces de
rechange ordonnées par le producteur. Si le câble d‘alimentation est endommagé, il doit être remplacé par un
câble ou un ensemble spécial disponible auprès du fabricant ou de son service après vente.
de
en
fr

6horizont.com 7
Manual de instruções para a cerca eléctrica farmer N15 / N25
(idêntica à intelliSTOP N15 / N25)
em ligação com os conselhos de segurança SECURA ANIMAL ou
SECURA SECURITY (www.horizont.com)
Instalação e ligação: A instalação deve ser feita num local protegido das condições climáticas e onde não haja o risco de
incêndio. O aparelho deve ser montado numa posição vertical.
O cabo de ligação à terra deve ser ligado ao terminal de terra ( ) do aparelho e o cabo de ligação ao cercado ao terminal
de cercado ( ).
Se o cabo de ligação for conduzido para fora do edifício, uma protecção contra relâmpagos deve ser instalada.

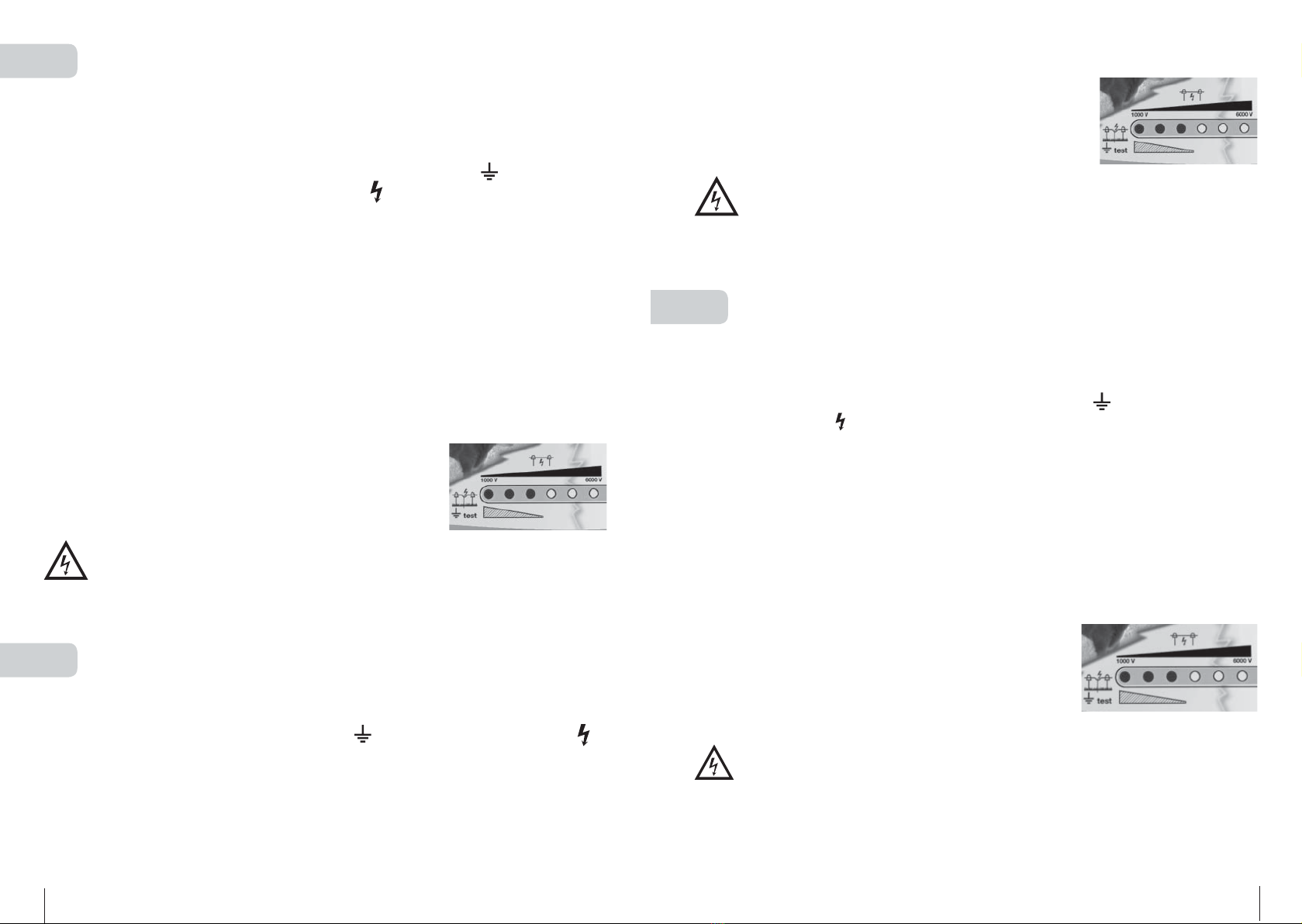

Funcionamento e controlo: Ligue o cabo de ligação à corrente na tomada de energia eléctrica. Após alguns segundos
deverá ouvir um ligeiro tic-tac. A lâmpada de controlo (1) e o nível de voltagem do cercado (2) piscam na sequência dos
impulsos – página 3 / fig. 2. Se a lâmpada de controlo (1) pisca na sequência dos impulsos o aparelho está a funcionar
correctamente. Em caso contrário o aparelho tem uma falha.As seis lâmpadas de controlo (2) indicam a voltagem do cerado
em passos de 1000V.
Pelo menos três lâmpadas devem estar a piscar (3000V) para assegurar um nível de voltagem suficiente no cercado.
Causas possíveis para uma baixa voltagem no cercado:
com o aparelho ligado ao cercado: forte vegetação no cercado, isoladores defeituosos u cercado demasiado longo;
sem o aparelho ligado ao cercado: o aparelho tem uma falha, ver serviço.
O aparelho tem dois terminais de saída para o cercado (página 3 / fig. 2).
Teste da terra (3):
Faça um curto-circuito com uma estaca de metal contra o fio do cercado (não
pode ser plástico) a 50m de distância do aparelho. No máximo 1 lâmpada (terreno
húmido) ou 2 lâmpadas (terreno seco) deverão brilhar. Em caso contrário coloque
mais estacas.
Serviço: A assistência técnica deverá ser efectuada por pessoal devidamente qualificado. Só devem ser utilizadas
peças de substituição devidamente autorizadas pelo fabricante. Se o cabo de ligação deste aparelho se danificar
deverá ser substituído por um cabo especial recomendado pelo fabricante. Dirija-se ao local onde adquiriu o
aparelho.
Istruzioni per l’uso del recinto elettrico farmer N15 / N25
(identico a intelliSTOP N15 / N25)
Rispondente alle norme costruttive e di sicurezza per gli apparecchi
elettrificatori di recinzioni SECURA ANIMAL o SECURA SECURITY (www.horizont.com)
Installazione e connessioni: L‘installazione deve essere fatta in una posizione protetta da maltempo e dove non ci sia
rischio di incendio. Lo stimolatore deve essere montato in posizione verticale. Il palo della terra deve essere inserito in terra
in profondità come possibile in un posto umido ed essere collegato al terminale della terra ( ) sullo stimolatore. Collegare
il vavo di connessione al terminale ( )
Per quanto riguarda l‘allontanamento della linea di alimentazione dall‘edificio si deve prevedere in ogni caso
l‘allestimento di un parafulmine.
Avviamento e controlli: (page 3 / fig. 2) Collegare la centralina alla rete 230 V. Dopo alcuni secondi un tic-tic-tac leggero
può essere sentito. La lampada di controllo (1) ed i flash del Livello di tensione della recinzione (2) lampeggiano.
Se la lampada di controllo (2) lampeggia significa che lo stimolatore funziona correttamente. Se questa lampada non è
costante lo stimolatore è difettoso.
Le 6 lampade di controllo (2) indicano la tensione della recinzione : ogni luce = 1000V.
Almeno 3 lampade dovrebbero lampeggiare (3000V) per accertare la tensione e la recinzione sufficienti.
Cause possibili quando la tensione è troppo bassa:
a) con recinzione: la vegetazione provoca dispersione dalla recinzione, o recinzione troppo lunga.
b) senza recinzione: lo stimolatore è difettoso, contattare l’assistenza.
Controllo della messa a terra (3):
Provocare un corto circuito a ca. 50m di distanza dalla centralina del recinto da
pascolo con un’asta di metallo piantata nel terreno contro il filo del recinto da
pascolo (niente plastica). La centralina a questo punto dovrebbe far accendere
solo massimo 1 spie (terreno umido) o massimo 2 spie (terreno asciutto), altri-
menti (vedi figura) è necessario aumentare il numero di pali per la messa a terra
Assistenza: Gli interventi di riparazione possono essere eseguiti solo
da personale qualificato. Devono essere impiegati solo pezzi di ricambio prescritti dalla casa costruttrice. Quando
si danneggia il cavo di collegamento di questo apparecchio è necessario sostituirlo con un cavo di collegamento
speciale disponibile presso la casa produttrice o il sevizio clienti.
Brugsanvisning for spændingsgiver farmer N15 / N25
(identisk med intelliSTOP N15 / N25)
I relation til sikkerhedsanvisninger for spændingsgivere SECURA ANIMAL
eller SECURA SECURITY (www.horizont.dk) - (www.horizont.com)
Montage og tilslutning: Skal opsættes/monteres på et sted, der er beskyttet mod vejrliget og uden for brandfare.Apparatet
skal monteres i lodret position.
Jordkablet kobles til terminalen markeret med og kablet til hegnet på terminalen mærket lyn signaturen ( ).
Føres hegntilledningen væk fra en bygning skal der altid installeres et lynafledersystem.
Ibrugtagning: Tilkoble apparatet til 230 volt og efter nogle sekunder kan man hører en regelmæssig tikken, apparatet er i
funktion. Ved forkert polarisering kommer apparatet ikke i gang.
Kontrollampen (1) og spændingskontrollen (2) blinker i regelmæssig takt med den elektriske impuls (side 3 / Fig. 2). Kon-
trollampen (1) viser om apparatet arbejder som det skal. Lyser lampen ikke eller lyser den konstant, er apparatet defekt.
De 6 LED´s (2) viser spændingen i trin på 1.000 volt.Ved en sikker spænding skal der min. 3 lamper lyse (3.000 volt), modsat
er spændingen ikke tilstrækkelig.
Mulige årsager:
med tilkoblet hegn: kraftig bevoksning på hegnet,
dårlige isolatorer, kortslutning på stålpæle eller hegnet er for langt.
uden hegn tilkoblet: apparatet er defekt, sendes til service
Test af jordforbindelse (3):
Gøres ved at kortslutte en strømførende hegnstråd (ikke af kunststof) til jorden
med et metalspyd ca. 50 meter fra jordforbindelsen til apparatet. Maks. 1 lam-
pe (fugtig jord) eller 2 lamper (tør jordbund) må lyse. Lyser flere skal der flere
jordspyd.
Service: Reparation må kun udføres af kvalificerede personer. Der må kun anvendes de reservedel, der anvises
af producenten. Sker der skader på tilkoblingskablet, skal dette udskiftes med et fra producenten.
pt
it
da

8horizont.com 9
Moné príiny: s oplotením: silný porast na plote, zlé izolátory, skrat na kovových stpikoch alebo príliš dlhý plot.
bez oplotenia: zariadenie je chybné, pozri Servis.
Kontrola uzemnenia (3):
Asi v 50-metrovej vzdialenosti od napájacieho zariadenia pastvinového oplotenia vytvorte
pomocou kovovej tye zatlenej do zeme skrat proti drôtu pastvinového oplotenia (iadny plast).
Napájacie zariadenie pastvinového oplotenia by malo vyvola rozsvietenie maximálne 1 kontrolky
(vlhká zem) resp. 2 kontroliek (suchá zem), inak (pozri obrázok) je potrebné zvýši poet zemných
stpikov.
Servis:
Ke sa napájacie vedenie tohto zariadenia poškodí, musí ho vymeni výrobca alebo jeho sluby zákazníkom alebo podobne kvali-
fikovaná osoba, aby sa vylúilo ohrozenie. Servis a opravy smú vykonáva iba autorizovaní odborníci! Pouíva sa môu len náhradné
konštrukné diely predpísané výrobcom.
Gebruiksaanwijzing van het schrikdraadapparaat farmer N15 / N25
(identiek aan intelliSTOP N15 / N25)
in samenhang met de veiligheidsinstructies voor elektrische afrasteringen
SECURA ANIMAL of SECURA SECURITY (www.horizont.com)
Montage en aansluiting:
Montage dient plaats te vinden op een locatie die bescherming biedt tegen de weersinvloeden en vrij is van brandgevaar.
Het apparaat moet vertikaal gemonteerd worden.
De aardpen(nen) moeten worden verbonden met de aansluitklem met het aardingssymbool ( ), de afrastering moet
worden verbonden met de aansluitklem met het hoogspanningsteken ( ).
Als de toevoerleiding van de afrastering weg van een gebouw gebracht wordt, dient er in ieder geval een bescher-
mingsinrichting tegen bliksem voorzien te worden.
Operationeel maken:
Sluit het schrikdraadapparaat aan op de netspanning. Na enkele seconden hoort men een gelijkmatig tikken: het apparaat is
operationeel. Het controlelampje (1) en de afrasteringspanningsindicator (2) lichten op in het ritme van de elektrische im-
puls. (fig. 2 / bladzijde 3) Het knipperen van het controlelampje (1), geeft aan dat het schrikdraadapparaat goed functioneert.
Als dit lampje niet brandt of constant brandt, is het apparaat defect.
De afrasteringspanningsindicator (2) geeft de afrasteringspanning aan in stappen van 1000V. Voor een voldoende zekere
functionering van de afrastering moeten er minimaal 3 lampjes (3000V) branden, anders is de afrasteringspanning on-
voldoende.
Mogelijke oorzaken:
Met afrastering: veel begroeiing, slechte isolatoren, kortsluiting of de afrastering is te lang.
Zonder afrastering: het apparaat is defect. Breng het apparaat ter reparatie naar de dealer.
Controle van de aarding (3):
Op ca. 50m van het schrikdraadapparaat kortsluiting veroorzaken, met behulp van
een metalen pen die in de grond is geslagen. Op het schrikdraadapparaat mag ma-
ximaal 1 lampje (vochtige bodem) respectievelijk maximaal 2 lampjes (droge bodem)
gaan branden. Branden er meer lampjes, dan moet een aantal aardpennen verhoogd
worden.
Service:
Reparaties mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden. Hierbij mag alleen gebruik ge-
maakt worden van door de producent voorgeschreven onderdelen.
Návod na obsluhu napájacích zariadení elektrických ohrád
“farmer N15 / N25“
Montá a pripojenie:
Umiestnenie sa uskutouje na mieste, ktoré nie je ohrozené ohom a je chránené pred poveternostnými vplyvmi. Zariadenie musí by umiestnené
vertikálne. Zemniace vedenie sa pripája na svorku so symbolom uzemnenia ( ), plotové vedenie na svorky so symbolom blesku ( ).
Pri odvedení prívodu ohrady z budovy musí by nainštalované zariadenie na ochranu pred bleskom.
Uvedenie do prevádzky:
Vytvorte napájanie, po niekokých sekundách budete pou rovnomerné tikanie, zariadenie je v prevádzke. Kontrolka (1) a ukazovate napätia
ohrady (2) sa rozsvecujú v rytme elektrických impulzov – (strana 3 / obr. 2).
Kontrolka (1) ukazuje riadne fungovanie napájacieho zariadenia elektrickej ohrady. Ak táto kontrolka nesvieti alebo svieti trvalo, zariadenie
je chybné.
6 kontroliek (2) ukazuje napätie ohrady v 1000-voltových stupoch.
Aby bola zaruená bezpenos ochrany zvierat, mali by sa rozsvieti min. 3 kontrolky (3000 voltov), inak je napätie príliš nízke.
sk
es
nl
Instrucciones de servicio del dispositivo de valla eléctrica farmer N15 / N25
(modelo similar a intelliSTOP N15 / N25)
en combinación con las indicaciones de instalación y seguridad para dispositivos de valla eléctrica SECURA
(www.horizont.com)
Montaje y conexión: La instalación se realiza en una localización sin riesgos de incendios protegida de las inclemencias del
tiempo. El dispositivo debe ser instalado verticalmente.
El conductor de puesta a tierra se conecta al borne con el símbolo de puesta a tierra ( ), el conductor del vallado en el
borne con el símbolo del rayo ( ).
En caso de alejamiento del conductor del vallado de un edificio tiene que ser instalado un equipo de protección
contra rayos.
Puesta en servicio: Establecer la alimentación de red. Tras algunos segundos se escucha un tic-tac uniforme, el disposi-
tivo está en servicio. El piloto de control (1) y la indicación de tensión del vallado (2) se encienden al ritmo de los impulsos
eléctricos - (Página 3 / Fig. 2).
El piloto de control (1) indica el trabajo correcto del dispositivo de la valla eléctrica. Si este piloto no se enciende o muestra
luz continua, el dispositivo está defectuoso. Los 6 pilotos (2) indican la tensión de la valla en etapas de 1000 V. Para se-
guridad de cuidado deben encenderse como mín. 3 lámpara (3000 V), en caso contrario la tensión es demasiado reducida.
Posibles causas: con valla: intenso crecimiento de plantas en la valla, aisladores deficientes, cortocircuitos en postes
de metal o vallado demasiado largo.
sin valla: el dispositivo está defectuoso, véase Servicio técnico.
Comprobación de la puesta a tierra (3): A unos 50m de distancia del disposi-
tivo de valla del pastizal generar un cortocircuito contra el alambre de la valla del
pastizal (no de plástico) con una varilla metálica clavada en el suelo. El dispositivo
de valla del pastizal solo debe ahora provocar el encendido como máximo de 1
piloto (suelo húmedo) o bien como máximo 2 pilotos (suelo seco), en caso con-
trario (véase figura) se debe incrementar la cantidad de varillas de puesta a tierra.
Servicio técnico: Las reparaciones solo pueden ser ejecutadas por personas cualificadas. ¡Se deben emplear
únicamente los componentes de repuesto especificados por el fabricante!

10 horizont.com 11
Technische Daten | Technical data | Données techniques | Dados técnicos Dati tecnici |
Tekniske data | Technische gegevens | Technické údaje | Ficha técnica
farmer N25, Type 10633, 230V AC, 50 Hz/3,5 W - 2,5 Joule
farmer N15, Type 10632, 230V AC, 50 Hz/3,0 W - 1,6 Joule
TECHNISCHE ÄNDERUNGEN VORBEHALTEN ! SUBJECT TO TECHNICAL ALTERATIONS !
SOUS RÉSERVE DE CHANGEMENTS TECHNIQUES ! SUJEITO A ALTERAÇÕES TÉCNICAS !
INFORMAZIONI SOGGETTE A MODIFICHE ! TECHNISCHE VERANDERING VOORBEHOUDEN !
DER TAGES FORBEHOLD MOD TEKNISKE ÆNDRINGER ! TECHNICKÉ ZMENY VYHRADENÉ !
¡MODIFICACIONES TÉCNICAS RESERVADAS!
CEE: max. Zaunlänge | max. fence line length | longueur électrifée
comprimento máximo do cercado | lungh. max recinzione
max. hegnslængde | max. afrasteringlengte | maximálna dka ohrady poda CEE
máxima longitud del vallado
0 km 0,25 km
1 M 
0,25 km
500 
5 km
5 k 
5 km
500 
farmer N25 max. 9700 V ~ 8500 V ~5000 V ~ 7600 V ~ 4500 V
farmer N15 max. 9500 V ~ 8500 V ~ 4500 V ~ 7500 V ~ 4400 V
50 km
3
40 km
3
farmer N25 =
farmer N15 =
farmer N25 = 50 km
farmer N15 = 40 km

12
