Horizont FARMER AN15 User manual

KEZELÉSI ÚTMUTATÓ
Készülék elektromos kerítéshez
hu
LEBEN MIT DEM TIER
horizont group gmbh
Division agrartechnik
Postfach 13 29
34483 Korbach
Homberger Weg 4-6
34497 Korbach
GERMANY
Telefon: [phone] / 5 65-1 00
Telefax: +49 (0) 56 31 / 5 65-1 20
[email protected]
www.horizont.com
BETRIEBSANWEISUNG
Elektrozaungerät
de
OPERATING INSTRUCTION
Electric Fencer
en
MODE D‘EMPLOI
Électricateur de Clôture
fr
GEBRUIKSAANWIJZING
Schrikdraadapparaat
nl
BRUGSANVISNING
Spændingsgiver
da
MANUAL DE INSTRUÇÕES
Cerca Eléctrica
pt
ISTRUZIONI D’USO
Recinto Elettrico
it
85057H - 06/12
NÁVOD NA OBSLUHU
pre napájacie zariadenie elektrickej ohradyohrady
sk
farmer AN15
Type 10636
farmer AN25
Type 10637
12V DC

23
farmer AN15
81718-81753
farmer AN25
81718-81754
farmer AN15
83761
farmer AN25
89779
90882
94581
60205
60204
97690
84719
88148
89224
94581
83403
98659
farmer AN15
60215
farmer AN25
60216
98812
84741
89474
90005
4
98271
schwarz, black, noir,
preto, nero, sort,
fekete, zwart, čierna
97999
rot, red, rouge,
vermelho, rosso,
rød, piros, rood, červená
2
3
1
Fig. 1 Ersatzteile / Spare parts / Pièces détachées / Peças / Pezzi di ricambio
Reservedele / Reserve onderdelen / Náhradné diely
Fig. 2 Ersatzteile / Spare parts / Pièces détachées / Peças / Pezzi di ricambio
Reservedele / Reserve onderdelen / Náhradné diely

45
de
Betriebsanweisung des Elektrozaungerätes farmer AN15 / AN25
(baugleich mit intelliSTOP AN15 / AN25)
in Verbindung mit den Errichtungs- und Sicherheitshinweisen für Elektrozaungeräte
SECURA ANIMAL oder SECURA SECURITY ( www.horizont.com )
Montage und Anschluss: Das Gerät kann wahlweise an einer Wand oder einem soliden Pfahl
montiert werden. Der Erdungsstab (Längsstab) muss an einer feuchten Stelle möglichst tief in
den Boden eingeschlagen und mit einem korrosionsfesten Draht mit der Erdklemme ( ) des
Gerätes verbunden werden. (Seite 4 / Fig. 3)
Die Zaunleitung an die Klemme mit den Blitzzeichen ( ) anschließen.
Das Gerät ist nur bei ordnungsgemäßer Montage gegen Feuchtigkeit geschützt. Vor direkter
Sonneneinstrahlung schützen. Gerät nicht auf dem Boden liegend betreiben.
Bei 230V Betrieb müssen Gerät und Netzadapter in einem vor Feuchtigkeit geschützten
Raum installiert werden.
Inbetriebnahme (Fig. 2 + Fig. 3) : Gerät an 12V Akku anschließen ( rot + / schwarz - ), dabei auf
saubere Polklemmen und richtige Polarität achten. Nur aufladbare 12V-Blei-Batterien verwen-
den, Bleibatterien nur in gut belüfteten Räumen laden.
Die Batterieanzeige „accu test“ (1) leuchtet:
grün Dauerlicht = Batterie gut
kein Licht oder grünes Blinklicht = Batterie/Akku umgehend laden
Nach einigen Sekunden hört man ein gleichmäßiges Ticken, das Gerät ist in Betrieb. Bei falscher
Polarität läuft das Gerät nicht an.
Die Zaunspannungsanzeige (2) leuchtet im Rhythmus der elektrischen Impulse auf.
Die 6 Lampen (2) zeigen die Zaunspannung in 1000V-Stufen an. Zur Hütesicherheit sollten min.
3 Lampen ( 3000V ) aufleuchten, andernfalls ist die Spannung zu gering.
Mögliche Ursachen: a) mit Zaun: starker Bewuchs am Zaun, schlechte Isolatoren,
Kurzschluss an Metallpfählen oder Zaun zu lang.
b) ohne Zaun: Gerät ist defekt, siehe Service.
Das Gerät hat zusätzlich auf der Rückseite eine 12V DC-Anschlussbuchse (4) Seite 2 / Fig.1
Optionen: Netzteil Art.-Nr. 97921 ( für UK = Netzteil Art.-Nr. 97921 + Adapter Art.-Nr. 81837 )
Standby-Betrieb = Netzteil Art.-Nr. 97921 + Akku Art.-Nr. 15842

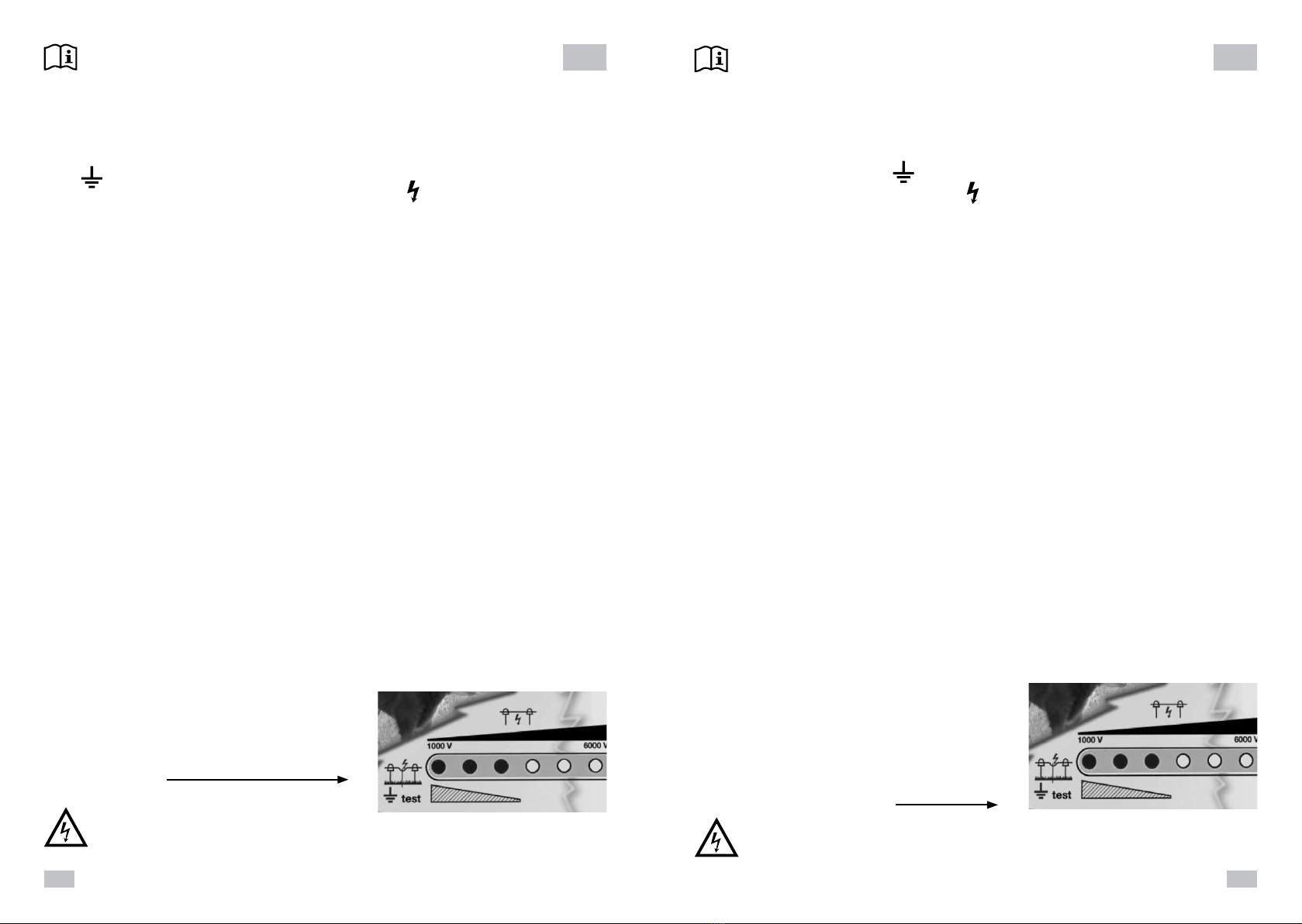

Überprüfung der Erdung (3):
In ca. 50m Entfernung vom Weidezaungerät mit
einem in den Boden geschlagenen Metallstab ge-
gen den Weidezaundraht (kein Kunststoff) einen
Kurzschluss verursachen.
Das Weidezaungerät sollte nun nur noch maximal
1 Lampe (feuchter Boden) bzw. maximal 2 Lampen
(trockener Boden) zum Aufleuchten bringen, im an-
deren Fall (siehe Bild) ist die Anzahl der Erdpfähle
zu erhöhen.
Service: Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden.
Es sind nur die vom Hersteller vorgeschriebenen Ersatzbauteile zu verwenden
Fig. 3
Fig. 4
Montage und Anschluss / Installation and connection / Montage et raccordement
Instalação e ligação / Installazione e collegamento / Montage og tilslutning /


67
fr
Mode d’emploi pour électrificateur farmer AN15 / AN25
(identique à intelliSTOP AN15 / AN25)
en relation avec les conseils de sécurité SECURA ANIMAL ou SECURA SECURITY
(www.horizont.com)
Montage et raccordement:
L‘appareil peut être monté au choix sur un mur ou sur un piquet solide. Le piquet de mise à la
terre doit être enfoncé le plus profond possible dans le sol à un endroit humide et relié à la borne
de terre ( ) de l‘électrificateur par un fil non corrosif.
Raccorder le câble de raccordement de la clôture ( ) - page 4 / fig. 3.
ll n’est protégé de l’humidité que lors par un montage correct. Ne pas exposé directement du
soleil. Ne pas mettre en marche l‘appareil couché sur le sol.
Lors de l‘utilisation sur secteur 230V, veillez à ce que les appareils et adaptateurs soient
installés en zone imperméable.
Mise en service et contrôle (fig. 2 + fig. 3) :
Raccorder l‘accumulateur 12V, veiller à ce que les bornes polaires soient propres et à la bonne
polarité ( rouge + / noir - ).
Utilisez seulement 12V batteries-Gel-Plomb (rechargeables), les batteries-Gel-Plomb doivent être
placées dans un espace ventilé.
„accu-test“ (1)lumière constant vert = accu bon
no lumière et lumière clignotante vert = charger accu
Quelques secondes après on entend un tic-tac régulier, l’appareil est en marche.
Les lampes temoin (2) clignotent au rythme des impulsions électriques (page 3 / fig. 2).
Les 6 lampes (2) de contrôle de la clôture montrent la tension sur la ligne. La tension est indiquée
par tranche de 1000V. Si moins de 3 lampes (3000 Volts) s’allument il faut contrôler la ligne et
l’appareil. Causes possibles:
a) Avec clôture:
Végétation trop abondante ou court-circuit de la clôture sur un piquet métallique.
b) Sans clôture:
L‘appareil est défectueux. Au dessous de 3000V pour certains types d’animaux
la sécurité de gardiennage n’est pas garanti.
L‘électrificateur a une prise supplémentaire de 12V situé à l‘arrière. (4) page 2 / fig.1
les options: bloc d‘alimentation ref. 97921
( pur UK = bloc d‘alimentation ref. 97921 + adapter ref. 81837 )
stand-by mode = bloc d‘alimentation ref. 97921 + accumulateur ref. 15842
Vérification de la prise de terre (3):
Provoquez un court-circuit à une distance d‘environ
50m de l‘électrificateur avec un piquet en acier fiché
dans la terre en l‘appuyant contre la clôture.
Maintenant il ne devrait luire qui 1 lampe au maxi-
mum (terre mouillée) ou 2 lampes au maximum (terre
sèche) sinon (voir image)
il faudrait ficher des piquets supplémentaires.
Maintenance:
Seulement du personnel qualifié est autorize d‘effectuer des réparatures.
Il ne faut utiliser que des pièces de rechange ordonnées par le producteur.
Installation and connection:
The controller can be mounted alternatively onto a wall or a solid post. The earth stake must be
inserted into the ground as far as possible at a moisty place and must be connected to the earth
terminal ( ) of the controller by means of a noncorrosive wire.
Connect the fence connecting lead to the fence terminal ( ) - page 4 / fig. 3
The controller is water protected only when being installed acc. the instructions. Prodect from
bright sunshine. Do not operate the energizer when laying on the ground.
When using 230V, the machine and the line adapter need to be installed in a waterproof area.
Operation (see fig. 2 + fig. 3)
Connect the controller to a 12V wet battery ( red + / black - ), ensure that the terminals are ab-
solutely clean and the polarity is correct.
Use only rechargeable 12V- lead-acid batteries, during charging lead-acid batteries must be
placed in a well-ventilated area.
The battery indicator light (1) „accu-test“ is
permanent green = battery is fully charged
no light or flashing green = battery is must be charged
After a few seconds a slight tic-tac can be heard. The fence voltage level (2) flashes with the
pulses. In case of wrong polarity the controller will not operate.
The 6 controllamps (2) indicate the fence voltage in 1000V steps.
At least 3 lamps should flash (3000V) to ensure sufficient voltage and fencing.
Possible reasons, when the voltage is too low:
a) with fence: heavy vegetation on the fence, insulator flash-over or fence too long.
b) without fence: the energizer is faulty, see service.
The Energizer has an additional 12V DC socket at the rear side (4) page 2 / fig.1
Options: mains adapter ref. 97921 ( for UK = mains adapter ref. 97921 + adapter ref. 81837 )
stand-by mode = mains adapter ref. 97921 + accumulator ref. 15842
Testing grounding (3):
Produce with a metal stake against the fence wire
(no plastic) a short circuit (ca. 50m distance to
fencer). Max. 1 lamp (wet ground) or 2 lamps (dry
ground) may shine. Otherwise drive in more stakes
(see picture).
Service:
Servicing is only to be made by qualified service personell.
Only by the manufacturer commanded replacement parts must be used.
en
Operating instruction for electric fence controller farmer AN15 / AN25
(identical in construction to intelliSTOP AN15 / AN25)
in connection with SECURA ANIMAL or SECURA SECURITY safety hints
(www.horizont.com)

89
Installazione e collegamento:
Lo stimolatore può essere montato alternativamente su una parete o su un picchetto. Il palo
della terra deve essere inserito in terra in profondità possibilmente in un posto umido ed essere
collegato al terminale della terra ( ) sullo stimolatore.
Collegare il cavo di connessione al terminale ( ) - pagina 4 / fig. 3
Lo stimolatore è protetto dall’acqua soltanto quando è installato secondo le istruzioni.
Non azionare la centralina quando si sta mettendo l’impianto a terra.
Nel funzionamento a 230V l‘apparecchio e l‘adattatore di rete devono essere installati in un
locale protetto dall‘umidità.
Operazioni (pagina 3 / fig. 2)
Colleghi lo stimolatore 12V ad una batteria (rosso + / nero -), accertarsi che i terminali siano
assolutamente puliti e la polarità corretta. Utilizzi soltanto le batterie acide al piombo ricaricabile
12V. Durante la carica le batterie acide al piombo devono essere disposte in una zona bene-
arieggiata.
Se la luce di indicatore della batteria “accu test” (1) è
verde permanente = batteria completamente carica;
nessuna luce o luce verde lampeggiante = la batteria non è caricata sufficientemente
Dopo alcuni secondi un leggero tic-tic-tac leggero può essere udito.
Il Livello di tensione della recinzione (2) è indicato dai leds. Le 6 lampade di controllo (2) indicano
la tensione della recinzione: ogni luce = 1000V.
Almeno 3 lampade dovrebbero lampeggiare (3000V) per accertare la tensione e la recinzione
sufficienti.
Cause possibili quando la tensione è troppo bassa:
a) con recinzione: la vegetazione provoca dispersione dalla recinzione,
o recinzione troppo lunga.
b) senza recinzione: lo stimolatore è difettoso, contattare l’assistenza.
L‘apparecchiatura ha un collegamento 12V DC (4) sulla parte posteriore - pagina 2 / fig.
Opzioni: adattatore di condutture ref. 97921
(per UK = adattatore di condutture ref. 97921 + adattore Art.-Nr. 81837)
Standby-operazione = adattatore di condutture ref. 97921 + Accumulatore ref. 15842
Controllo della messa a terra (3):
Provocare un corto circuito a ca. 50m di distanza
dalla centralina del recinto da pascolo con un’asta di
metallo piantata nel terreno contro il filo del recinto
da pascolo (niente plastica). La centralina a questo
punto dovrebbe far accendere solo massimo 1 spie
(terreno umido) o massimo 2 spie (terreno asciutto),
altrimenti (vedi figura) è necessario aumentare il nu-
mero di pali per la messa a terra
Service:
La riparazione deve essere fatta soltanto da personale di servizio qualificato.
Utilizzare parti di ricambio originali
Istruzioni per l’uso del recinto elettrico farmer AN15 / AN25
(identico a intelliSTOP AN15 / AN25)
Rispondente alle norme costruttive e di sicurezza per gli apparecchi
elettrificatori di recinzioni SECURA ANIMAL o SECURA SECURITY (www.horizont.com)
itpt
Manual de instruções para a cerca eléctrica farmer AN15 / AN25
(idêntica à intelliSTOP AN15 / AN25)
em ligação com os conselhos de segurança SECURA ANIMAL ou
SECURA SECURITY (www.horizont.com)
Instalação e ligação:
O aparelho pode ser montado alternativamente numa parede ou num poste sólido. A estaca de
terra deve ser inserida no solo o mais fundo possível num local húmido e ligado ao terminal de
terra ( ) do aparelho por via de um cabo não corrosivo.
Ligue o cabo de ligação ao cercado ao terminal de cercado ( ) – página 4 / fig. 3. O aparelho
está protegido contra água apenas quando instalado de acordo com estas instalações. Proteja
o aparelho da claridade solar brilhante. Não coloque o aparelho em funcionamento quando
colocado no solo.
Ao utilizar um aparelho de ligação a 230V, tanto o aparelho como o cabo conduto de cor-
rente necessitam de ser instalados num área à prova de água.
Funcionamento:
Ligue o aparelho a uma bateria de 12V húmida (vermelho + / preto -), assegurando-se da correc-
ta polaridade, bem como da limpeza dos bornes. Nunca utilize baterias não recarregáveis e tenha
m atenção que durante a recarga as baterias devem estar colocadas num local bem ventilado.
A indicação de bateria “accu test” (1) iluminadas
A indicação de bateria “accu test” tem o seguinte significado:
luz verde permanente = a bateria está completamente carregada
luz verde intermitente, ou não luz = a bateria não tem carga suficiente
No caso de a polaridade não estar correcta o aparelho não funcionará. Alguns segundos após
pressionar o interruptor deverá ouvir um ligeiro tic-tac.
Seis lâmpadas de controlo (2) piscam na sequência dos impulsos – página 3 / fig. 2.
As seis lâmpadas de controlo (2) indicam a voltagem do cerado em passos de 1000V.
Pelo menos três lâmpadas devem estar a piscar (3000V) para assegurar um nível de voltagem
suficiente no cercado. Causas possíveis para uma baixa voltagem no cercado:
a) com o aparelho ligado ao cercado: forte vegetação no cercado, isoladores defeituo
sos ou cercado demasiado longo;
b) sem o aparelho ligado ao cercado: o aparelho tem uma falha, ver serviço
O electrificador tem uma ficha adicional 12V DC de lado (4) página 2 / fig.1
Opções: adaptador de 230V ref. 97921
( para UK = adaptador de 230V ref. 97921 + adaptador ref. 81837 )
stand-by modus = adaptador de 230V ref. 97921 + acumulador ref. 15842
Teste da terra (3): Faça um curto-circuito com uma
estaca de metal contra o fio do cercado (não pode
ser plástico) a 50m de distância do aparelho. No
máximo 1 lâmpada (terreno húmido) ou 2 lâmpadas
(terreno seco) deverão brilhar. Em caso contrário co-
loque mais estacas.
Serviço:
A assistência técnica deverá ser efectuada por pessoal devidamente qualificado.
Só devem ser utilizadas peças de substituição devidamente autorizadas pelo fabricante.

10 11

(az intelliSTOP AN15 / AN25 konstrukciójával megegyező)
a SECURA ANIMAL biztonsági útmutatásokkal kapcsolatban (www.horizont.com)
Telepítés és összekapcsolás
A vezérlőegységet lehet falra vagy stabil oszlopra telepíteni. A földelést nedves talajba kell beszúr-
ni olyan mélyen, amennyire csak lehet és össze kell kapcsolni a vezérlőegység földelő csatlako-
zójával (±) egy rozsdamentes kábel segítségével.
Csatlakoztassa a kerítés összekötő vezetékét a kerítés csatlakozóval ( ) – oldal 4 / 3. ábra
A vezérlőegység csak abban az esetben védett a víztől, ha azt az instrukcióknak megfelelően te-
lepítik. Védje az erős napfénytől. 



Kapcsolja össze a vezérlőegységet egy 12V-os nedves cellás akkumulátorral (piros + / fekete -),
biztosítsa, hogy a csatlakozások tiszták és helyes a polaritás. Kizárólag újratölthető 12 V-os ólom-
sav akkumulátorokat használjon, a töltés ideje alatt az ólom-sav akkumulátorokat jól szellőző he-
lységben helyezze el.
Az akkumulátor jelzőfény (1), az „akku-test”
folyamatosan zöld = az akkumulátor teljesen feltöltött állapotban van
nem világít vagy zölden villog = az akkumulátort fel kell tölteni
Néhány másodperc elteltével halk ketyegést lehet hallani.
A kerítés feszültségi szint jelzője (2) ütemesen villog. Rossz polaritás esetén a vezérlőegység nem
fog üzemelni.
A 6 kontrolfény (2) mutatja a kerítés feszültségét 1000V-onként. Legalább 3 kontrolfénynek (3000V)
kell villognia az elégséges feszültség és elkerítés biztosítása érdekében.
A feszültség túl alacsony szintjét okozhatja:
a) a kerítés: nehéz vegetáció a kerítésen, a kerítésre rásült szigetelés,
vagy ha túl hosszú a kerítés
b) a kerítésen kívül: az áramellátó meghibásodása. Ebben az esetben forduljon a szervizhez.
Az készüléknek egy további 12V DC – csatlakozója van a hátsó részén (4). 2. oldal/ 1. ábra.

Elektromos hálózati csatlakozó adapter referencia szám: 97921
(Egyesült királyságban = elektromos hálózati csatlakozó adapter referencia szám: 97921 + adapter
referencia szám: 81837 )
Készenléti üzemmód = elektromos hálózati csatlakozó adapter referencia szám: 97921 + akku-
mulátor referencia szám: 15842

Okozzon rövidzárlatot úgy, hogy a (nem műanyag) kerí-
téshez vágjon hozzá egy fém rudat (kb. 50 méterről). Ma-
ximum 1 lámpa (nedves talajon) vagy 2 lámpa (száraz
talajon) világíthat. Amennyiben ez nem következik be,
használjon több rudat (lásd az ábrát).

Csak képesítéssel rendelkező személy láthatja el a szervizelési feladatokat.
Csak a gyártó által elrendelt alkatrészek használhatók.
da
Brugsanvisning for spændingsgiver farmer AN15 / AN25
(identisk med intelliSTOP AN15 / AN25)
I relation til sikkerhedsanvisninger for spændingsgivere SECURA ANIMAL
eller SECURA SECURITY (www.horizont.dk) - (www.horizont.com)
Montage og tilslutning:
Apparatet kan enten monteres på en væg eller en solid pæl. Jordkablet kobles til terminalen
markeret med og kablet til hegnet på terminalen mærket lyn signaturen ( ). (Side 4 / Fig. 3)
Apparatet er beskyttet mod fugtighed, hvis det monteres efter forskrifterne. Beskyt mod direkte
sollys. Læg ikke apparatet direkte på jorden.
Ved 230V drift af apparater med adapter, skal denne være være tilslutte i et rum, der er
beskyttet mod fugt.
Ibrugtagning:
Tilkoble apparatet til 12 volt akkumulator (rød + / sort -), vær opmærksom på rigtig polarisering
og at pol klemmerne er rene. Der må ikke anvendes ikke opladelige batterier, og oplade kun ak-
kumulatorer i rum med god udluftning.
(Fig. 2 + Fig. 3)
Batterivisning ”accu-test” (1) viser
konstant grønt lys = Akkumulator OK
blinkende grønt lys, eller intent lys = Akkumulator skal oplades
Efter nogle sekunder man en regelmæssig tikken, apparatet er i funktion. Ved forkert polarisering
kommer apparatet ikke i gang.
Spændingskontrollen (2) blinker i regelmæssig takt med den elektriske impuls (side 3 / Fig. 2). De
6 LED´s (2) viser spændingen i trin på 1.000 volt. Ved en sikker spænding skal der min. 3 lamper
lyse (3.000 volt), modsat er spændingen ikke tilstrækkelig.
Mulige årsager:
a) med tilkoblet hegn: kraftig bevoksning på hegnet,
dårlige isolatorer, kortslutning på stålpæle eller hegnet er for langt.
b) uden hegn tilkoblet: apparatet er defekt, sendes til service
På apparatets bagside er et supplerende 12V DC tilkobling (4) side 2 / Fig.1
Valg: netadaptor vare nr. 97921 ( for UK = netadaptor vare nr. 97921 + adaptor vare nr. 81837 )
standby-funktion = netadaptor vare nr. 97921 + akkumulator vare nr. 15842
Test af jordforbindelse (3):
Gøres ved at kortslutte en strømførende hegnstråd
(ikke af kunststof) til jorden med et metalspyd ca. 50
meter fra jordforbindelsen til apparatet. Maks. 1 lampe
(fugtig jord) eller 2 lamper (tør jordbund) må lyse. Lyser
flere skal der flere jordspyd.
Service:
Reparation må kun udføres af kvalificerede personer.
Der må kun anvendes de reservedel, der anvises af producenten.
hu

12 13
Gebruiksaanwijzing van het schrikdraadapparaat farmer AN15 / AN25
(identiek aan intelliSTOP AN15 / AN25)
in samenhang met de veiligheidsinstructies voor elektrische afrasteringen
SECURA ANIMAL of SECURA SECURITY (www.horizont.com)
nl
Montage en aansluiting: Het schrikdraadapparaat kan zowel aan een gebouw of aan een stevige
paal bevestigd worden. De aardpen(nen) moeten bij voorkeur op een vochtige plek zo diep mogelijk
in de grond geslagen worden. De aardpen(nen) moeten worden verbonden met de aansluitklem
met het aardingssymbool ( ).
De afrastering moet worden verbonden met de aansluitklem met het hoogspanningsteken ( ),
zie fig.3 op bladzijde 4. Het schrikdraadapparaat is alleen bij correcte montage beschermd tegen
het indringen van vocht. Het schrikdraadapparaat niet aanzetten terwijl het op de grond ligt.
Bij gebruik op 230V moeten apparaat en netadapter in een tegen vocht beschermde ruimte
worden geïnstalleerd.
Operationeel maken:
Sluit het schrikdraadapparaat aan op een 12V accu (rood + / zwart -). Let daarbij op dat de pool-
klemmen schoon zijn en de juiste polariteit. Gebruik geen oplaadbare batterijen.
De accu-indicator (1) lichten op (fig. 2 / bladzijde 3)
De accu-indicator “accu-test” brandt:
constant groen = accu is goed
knipperend groen, of geen licht = accu opladen
Na enkele seconden hoort men een gelijkmatig tikken: het apparaat is operationeel. Als de polariteit
niet juist is, zal het apparaat niet functioneren.
(fig. 2 + fig. 3) De afrasteringspanningsindicator (2) lichten op in het ritme van de elektrische impuls.
De afrasteringspanningsindicator (2) geeft de afrasteringspanning aan in stappen van 1000V. Voor
een voldoende zekere functionering van de afrastering moeten er minimaal 3 lampjes (3000V) bran-
den, anders is de afrasteringspanning onvoldoende.
Mogelijke oorzaken:
a) Met afrastering: veel begroeiing, slechte isolatoren, kortsluiting of de afrastering is te lang.
b) Zonder afrastering: het apparaat is defect. Breng het apparaat ter reparatie naar de dealer.
bladzijde 2 / fig.1:
Het schrikdraadapparaat heeft aan de achterkant een extra 12V aansluiting (4).
Opties: Door middel van de optionele adapter (artikel 97921) kan dit apparaat dan op 230V
funktioneren ( voor UK = artikel 97921 + adapter artikel 81837 )
tandby-modus = artikel 97921 + accumulator artikel 15842
Controle van de aarding (3):
Op ca. 50m van het schrikdraadapparaat kortsluiting
veroorzaken, met behulp van een metalen pen die in
de grond is geslagen. Op het schrikdraadapparaat
mag maximaal 1 lampje (vochtige bodem) respectie-
velijk maximaal 2 lampjes (droge bodem) gaan bran-
den. Branden er meer lampjes, dan moet een aantal
aardpennen verhoogd worden.
Service: Reparaties mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.
Hierbij mag alleen gebruik gemaakt worden van door de producent voorgeschreven on-
derdelen.
sk

“farmer AN15 / AN25“

Zariadenie môže byť namontované voliteľne na stene alebo na pevnom stĺpiku. Zemniaca tyč
(pozdĺžna tyč) musí byť zarazená na vlhkom mieste hlboko do zeme a spojená prostredníctvom
drôtu odolného proti korózii so zemniacou svorkou ( ) zariadenia. (strana 4 / obr. 3)
Pripojte plotové vedenie na svorku so symbolom blesku ( ).
Zariadenie je chránené proti vlhkosti, len ak je riadne namontované. Chráňte pred priamym
slnečným žiarením. 

Uvedenie do prevádzky (obr. 2 + obr. 3):
Pripojte zariadenie na 12-voltový akumulátor (červená + / čierna -), pritom dbajte na čistotu pólo-
vých svoriek a správnu polaritu. Používajte iba nabíjateľné 12-voltové olovené akumulátory. Olo-
vené akumulátory nabíjajte len v dobre vetraných miestnostiach.
Indikátor stavu akumulátora  svieti:
trvalé zelené svetlo = akumulátor dobrý
žiadne svetlo alebo blikajúce zelené svetlo = batériu/akumulátor ihneď nabite
Po niekoľkých sekundách budete počuť rovnomerné tikanie, zariadenie je v prevádzke.
V prípade prepólovania zariadenie nenabehne.
Ukazovateľ napätia ohrady (2) sa rozsvecuje v rytme elektrických impulzov.
6 kontroliek (2) ukazuje napätie ohrady v 1000-voltových stupňoch.
Aby bola zaručená bezpečnosť ochrany zvierat, mali by sa rozsvietiť min. 3 kontrolky (3000
voltov), inak je napätie príliš nízke.
Možné príčiny: s oplotením: silný porast na plote, zlé izolátory,
skrat na kovových stĺpikoch alebo príliš dlhý plot.
bez oplotenia: zariadenie je chybné, pozri Servis.
Zariadenie má navyše na zadnej strane 12-voltovú pripájaciu zásuvku (4) Strana 2 / obr. 1.
 sieťový diel č. výr. 97921
prevádzka Standby = sieťový diel č. výr. 97921 + akumulátor č. výr. 15842

Asi v 50-metrovej vzdialenosti od napájacieho za-
riadenia pastvinového oplotenia vytvorte pomocou
kovovej tyče zatlčenej do zeme skrat proti drôtu
pastvinového oplotenia (žiadny plast). Napájacie
zariadenie pastvinového oplotenia by malo vyvolať
rozsvietenie maximálne 1 kontrolky (vlhká zem)
resp. 2 kontroliek (suchá zem), inak (pozri obrázok)
je potrebné zvýšiť počet zemných stĺpikov.

Keď sa napájacie vedenie tohto zariadenia poškodí, musí ho vymeniť výrobca alebo jeho
služby zákazníkom alebo podobne kvalifikovaná osoba, aby sa vylúčilo ohrozenie. Ser-
vis a opravy smú vykonávať iba autorizovaní odborníci! Používať sa môžu len náhradné
konštrukčné diely predpísané výrobcom.

14 15
Technische Daten - Technical data - Données techniques - Dados técnicos - Dati

farmer AN25, Type 10637, 12V DC, 350 mA / 2,5 J
farmer AN15, Type 10636, 12V DC, 180 mA / 1,6 J





 
  
  
  
0 km 0,25 km
1 M Ω 0,25 km 500 Ω 5 km 5 k Ω 5 km 500 Ω
farmer AN25 max. 10000 V ~ 9500 V ~ 5000 V ~ 4200 V ~ 3500 V
farmer AN15 max. 9000 V ~ 9000 V ~ 4200 V ~ 4200 V ~ 2900 V
50 km
3
30 km
3
farmer AN25 =
farmer AN15 =
farmer AN25 = 50 km
farmer AN15 = 30 km

16
