Husky Brute Electric Jack HB4500 User manual

Brute Electric Jack (4,500 & 3,000 lb)
with Smart Stop®
Read and follow all instructions. If you do not understand the proper use of the product, ask your dealer/
installer for assistance. Never remove any warning decals from the product.
®
Rev. 2019-12-17
www.huskytow.com
Made in China for / Fabriqué en Chine pour LKQ Specialty Products Group, Elkhart, IN 46516
© LKQ Specialty Products Group, 2019. All rights reserved. Tous droits reserves.
Warning: Keep hands, feet and body clear of the jack and trailer to avoid the
risk of injury or death!
Installation
Warning: Before installation, compare the lift capacity of the Husky®Brute with
your trailer to ensure safe operation of the jack.
1. Park the trailer on a level surface and block the wheels.
2. Support the trailer tongue by the frame with jack stands.
3. If replacing an old jack, remove the old jack from the coupler, saving the washers and bolts.
4. Insert the Husky®Brute into the jack hole and align the bolt holes so the motor housing is facing forward as shown
in Figure 1.
5. Secure the jack with three (3) grade 5, 3/8”-16 UNC bolts and washers. Place the star washers between the flat
washers and the mounting plate as shown in Figure 1. The star washers are intended to penetrate through the
paint on the mounting plate to ensure direct metal to metal contact. Bolts should be tightened to 15–20 ft•lb.
Tip: The salvaged bolts from the old jack are acceptable for reuse if they are grade 5 and in
good condition.
6. If a lower support plate is not already present, install one in the bottom of the trailer frame. Do not operate the
jack without a lower support plate.
7. Install the manual reset circuit breaker by either crimping or soldering one of the wires to the jack lead (Black).
Connect the other wire to the positive terminal of the battery. The breaker should be located as close to the
battery as possible and stored inside the battery box. Since the jack is internally grounded, a ground wire is not
necessary.
Warning: When using an extension wire, DO NOT use a wire smaller than #10 gauge.
Operation
1. Park your trailer on a level surface and block all dolly and trailer wheels.
Tip: For nighttime hookups, flip the light switch ON to illuminate your work area.
2. Before operating the jack, attach the foot with the 3/8” safety lock pin provided.
Warning: Do not stack blocks under the jack’s foot to increase the height. Stacked blocks may
become unstable and fall.
3. Extend the jack by pushing the operating switch UP. (With the HB4500R, you can press the UP button on the
remote control – see page 2 for remote control instructions.)
Warning: Under heavy use, the internal circuit breaker may open, causing the motor to switch off.
In this case, release the operating switch, and wait 15 seconds for the breaker to reset
before resuming operation.
4. Retract the jack by pushing the operating switch DOWN. (With the HB4500R, you can press the DOWN button
on the remote control – see page 2 for remote control instructions.)
Note:The jack will stop automatically at the end of the extension or retraction stroke. If you
attempt to extend or retract the jack and it does not respond, it may be at the end of the
stroke. If the jack fails to respond, try operating it in the opposite direction. If it will not
operate in either direction then see the troubleshooting guide.
5. Before driving, remove the foot or position it in the highest position and completely retract the jack.
Manual Operation (for Back-Up & Emergency Use)
1. Disconnect the jack from the power source. (Failure to disconnect the power could result in serious injury.)
2. Remove the rubber access covers on the top of the jack and on the side of the motor cover.
3. Insert the manual crank handle into the access hole on the top of the jack, engaging the drive screw.
4. While holding the crank firmly in place, install the brake release handle on the brake lever and pull forward,
releasing the brake.
Specifications:
Models Applicable .........................HB4500; HB4500R; HB3000
Maximum Lift Capacity...................4,500 lb / 3,000 lb (continuous use)
Retracted Height.............................31-3/8
Vertical Travel ................................18”
Power Requirements .......................12 Volt DC
Outer Tube Diameter ......................2¼”
Power Cord Length.........................6 ft of #10 Gauge Wire
Foot Pad Diameter..........................5½”
LED Work Lights.............................On 3 sides for Easy Nighttime Hookups
Shipping Weight ............................HB4500 & HB4500R – 29 lb; HB3000 – 27½ lb
Tools and Components Required:
• A-Frame Coupler with Lower Support Plate
• Three (3) Grade 5, 1–1½” Long, 3/8”-16 UNC Bolts
• Three (3) 3/8” Flat Washers
• Three (3) 3/8” Star Washers (included)
• 9/16” Wrench
• Torque Wrench
• Wire Cutters
• Wire Strippers
• Crimpers OR Soldering Iron

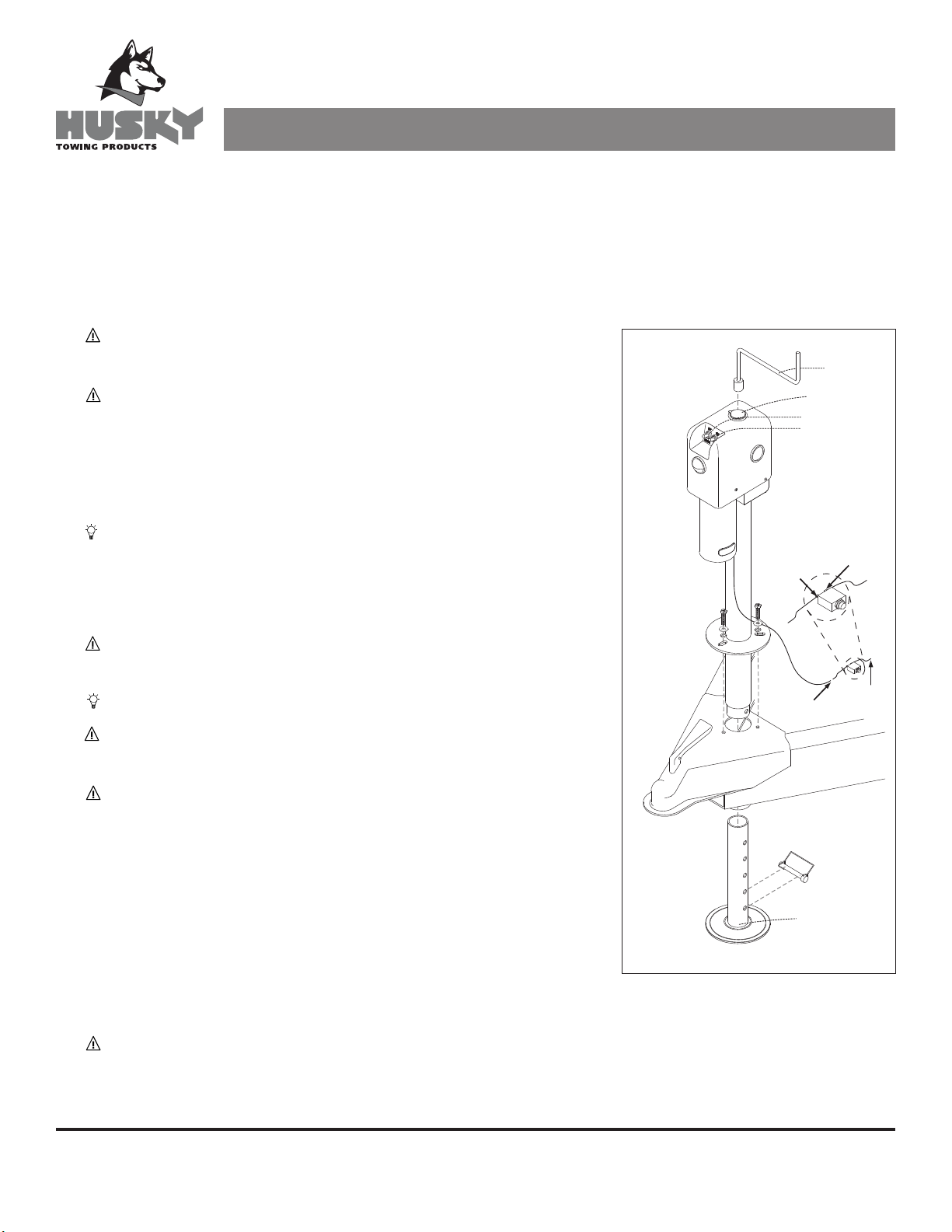

Figure 1
Manual Crank
Operating Switch
Light Switch
Circuit Breaker “Line”
Terminal
“Load”
Terminal
“Line” to the
positive terminal
of the battery
“Load” to
the jack.
Rubber Access Cover
Adjustable Foot
Safety Lock Pin
Warning: Always install the crank handle and hold it firmly in place before releasing the brake on a loaded jack. Due to the Husky®Brute’s low-friction ball screw,
if the crank is not held firmly in place, the jack may run away and the crank may spin dangerously when the brake is released.
5. Rotate the manual crank handle counter-clockwise to extend the jack, and clockwise to retract it.
6. When the jack is at the desired height, first re-engage the brake then remove the crank and brake release handle. Replace the rubber covers.

Veuillez lire et suivre toutes les instructions. Si vous ne savez pas comment utiliser ce produit de façon
appropriée, veuillez demander l’aide de votre concessionnaire ou de l’installateur.
Ne jamais retirer les étiquettes d’avertissement apposées sur le produit.
®
2
Vérin électrique Brute (4500 et 3000 lb)
avec Smart Stop®
Avertissement : Tenir les mains, les pieds et le corps éloignés du vérin et de la
remorque pour prévenir les risques de blessures ou de décès!
Installation
Avertissement : Avant l’installation, comparer la capacité de levage du
vérin Brute de Husky®avec la remorque pour assurer un
fonctionnement sécuritaire.
1. Stationnez la remorque sur une surface plane et de niveau avant de bloquer les roues.
2. Installez les béquilles du vérin près du châssis, sous la fourche d’attelage.
3. Si vous remplacez un vieux vérin, veuillez d’abord retirer ce dernier du coupleur. Vous pouvez conserver les
rondelles et les boulons.
4. Insérer le vérin Brute de Husky®dans la prise de vérin et aligner les trous des boulons afin que le boîtier du moteur
soit tourné vers l’avant, comme le montre la figure 1.
5. Fixez solidement le vérin en installant trois (3) boulons et rondelles 3/8” de calibre 5 avec filetage 16 UNC. Placez
les rondelles éventails entre la rondelle plate et la plaque de fixation, comme le montre la figure 1.
Elles ont été conçues pour pénétrer dans la peinture de la plaque de fixation et ainsi assurer un contact direct métal
à métal. Les boulons devraient être serrés à un couple variant entre 15 et 20 pied-livre.
Conseil : Vous pouvez réutiliser les boulons du vieux vérin s’ils sont de calibre 5 et en bon
état.
6. Si la remorque ne comporte pas de plaque de fixation inférieure, veuillez en installer une, au bas du châssis.
Ne pas utiliser le vérin sans plaque de fixation inférieure.
7. Installez le disjoncteur à réenclenchement manuel en sertissant ou en soudant un des fils à la borne de
raccordement (noire) du vérin. Raccordez l’autre fil à la borne positive de la batterie. Le disjoncteur devrait être
aussi près que possible de la batterie et rangé à l’intérieur de la boîte de batterie. Puisque le vérin est mis à la terre
de manière interne, un fil de mise à la terre n’est pas requis.
Avertissement : Si vous utilisez un câble prolongateur, assurez-vous d’UTILISER un fil de calibre
SUPÉRIEUR à 10.
Fonctionnement
1. Stationnez votre remorque sur une surface plane et de niveau et bloquez toutes les roues et béquilles de la remorque.
Conseil : Pour un attelage effectué en soirée, allumez la lumière pour éclairer la zone de
travail.
2. Avant d’utiliser le vérin, bloquez le pied en y insérant la clavette de sécurité de 3/8 po fournie.
Avertissement : Ne pas mettre de blocs sous le pied du vérin pour en augmenter la hauteur; ils
pourraient devenir instables et faire tomber la remorque.
3. Étendez le vérin en poussant l’interrupteur de commande de fonctionnement vers le UP. (Avec le HB4500R, vous
pouvez appuyer sur le bouton « UP » de la télécommande – voir les instructions de la télécommande à la page
2).
Avertissement : Si la demande en électricité est trop élevée, le disjoncteur pourrait se déclencher,
ce qui arrêtera automatiquement le moteur. Si cela se produit, relâchez
l’interrupteur de commande de fonctionnement et attendez 15 secondes pour que
le disjoncteur se réinitialise puis recommencez.
4. Retirez le vérin en poussant l’interrupteur de commande vers le DOWN. (Avec le HB4500R, vous pouvez appuyer
sur le bouton « DOWN » de la télécommande – voir les instructions de la télécommande à la page 2).
Remarque :Le vérin arrêtera automatiquement à la fin de sa course d’extension ou de rétrac-
tion. Si vous tentez d’étirer ou de rétracter le vérin sans succès, il est possible que
ce dernier soit à la fin de sa course. Si le vérin ne répond pas, tentez de le faire
fonctionner en sens inverse. S’il refuse de fonctionner dans les deux directions,
consultez le guide de dépannage.
Caractéristiques techniques:
Modèles visés.................................HB4500; HB4500R; HB3000
Capacité de levage maximale .........4.500 lb / 3.000 lb (usage continu)
Hauteur en position rétractée ..........31-3/8 po
Déplacement vertical .....................18 po
Alimentation requise.......................12 volts c.c.
Diamètre du tube extérieur..............2 ¼ po
Longueur du cordon d’alimentation..6 pi, calibre 10
Diamètre du talon ..........................5 ½ po
Ampoules DEL fonctionnelles ..........sur trois côtés pour une installation rapide le soir
Poids d’embarquement ...................HB4500 & HB4500R – 13.2 kg; HB3000 – 12.5 kg
Outils et composants requis :
• Coupleur en A avec plaque de soutien inférieure
• Trois (3) boulons de calibre 5, de 1 à 1,5 po de longueur, 3/8 po à filetage 16 UNC
• Trois (3) rondelles plates de 3/8 po
• Trois (3) rondelles éventails de 3/8 po (incluses)
• Clé 9/16 po
• Clé dynamométrique
• Coupe-fils
• Pinces à dénuder
• Pinces à sertir OU fer à souder
Manivelle manuelle
Interrupteur de commande
Commutateur d’éclairage
Disjoncteur Borne
« Line »
Borne
« Load »
« Line » à la
borne positive
de la batterie
« Load »
au vérin
Couvercle d’accés
en caoutchouc
Clavette de sécurité
Pied adjustable
Figure 1
5. Avant de partir, retirez le pied ou mettez-le dans la position la plus élevée tout en vous assurant que le vérin est entièrement rétracté.
Fonctionnement manuel (secours et en cas d’urgence)
1. Débranchez le vérin de la source d’alimentation. (À défaut de débrancher le cordon d’alimentation, de graves blessures pourraient survenir.)
2. Retirez les couvercles d’accès en caoutchouc sur le dessus du vérin et le côté du moteur.
3. Insérez la manivelle manuelle dans le trou d’accès, dans la partie supérieure du vérin, de manière à engager le clou-vis.
4. Tout en tenant la manivelle fermement en place, installez la poignée de desserrage des freins sur la manette de frein et tirez vers l’avant pour desserrer le frein.
Avertissement : Lorsqu’il y a un poids sur le vérin, s’assurer de toujours installer la manivelle et de la tenir fermement en place avant de relâcher le frein.
Puisque la vis à billes du vérin Brute d’Husky®n’offre qu’une faible friction, le vérin pourrait s’éloigner ou la manivelle pourrait tourner de
manière dangereuse si la manivelle n’est pas maintenue fermement en place au moment de relâcher le frein.
5. Tournez la manivelle dans le sens contraire des aiguilles d’une montre pour allonger le vérin ou dans le sens des aiguilles d’une montre pour qu’il se rétracte.
6. Lorsque le vérin a atteint la hauteur voulue, commencez par resserrer le frein avant de retirer la manivelle et la manette de frein. Remettez ensuite les couvercles de caoutchouc en place.

See www.huskytow.com for warranty information & technical support. / Voir www.huskytow.com pour les détails sur la garantie et l’assistance technique.
3

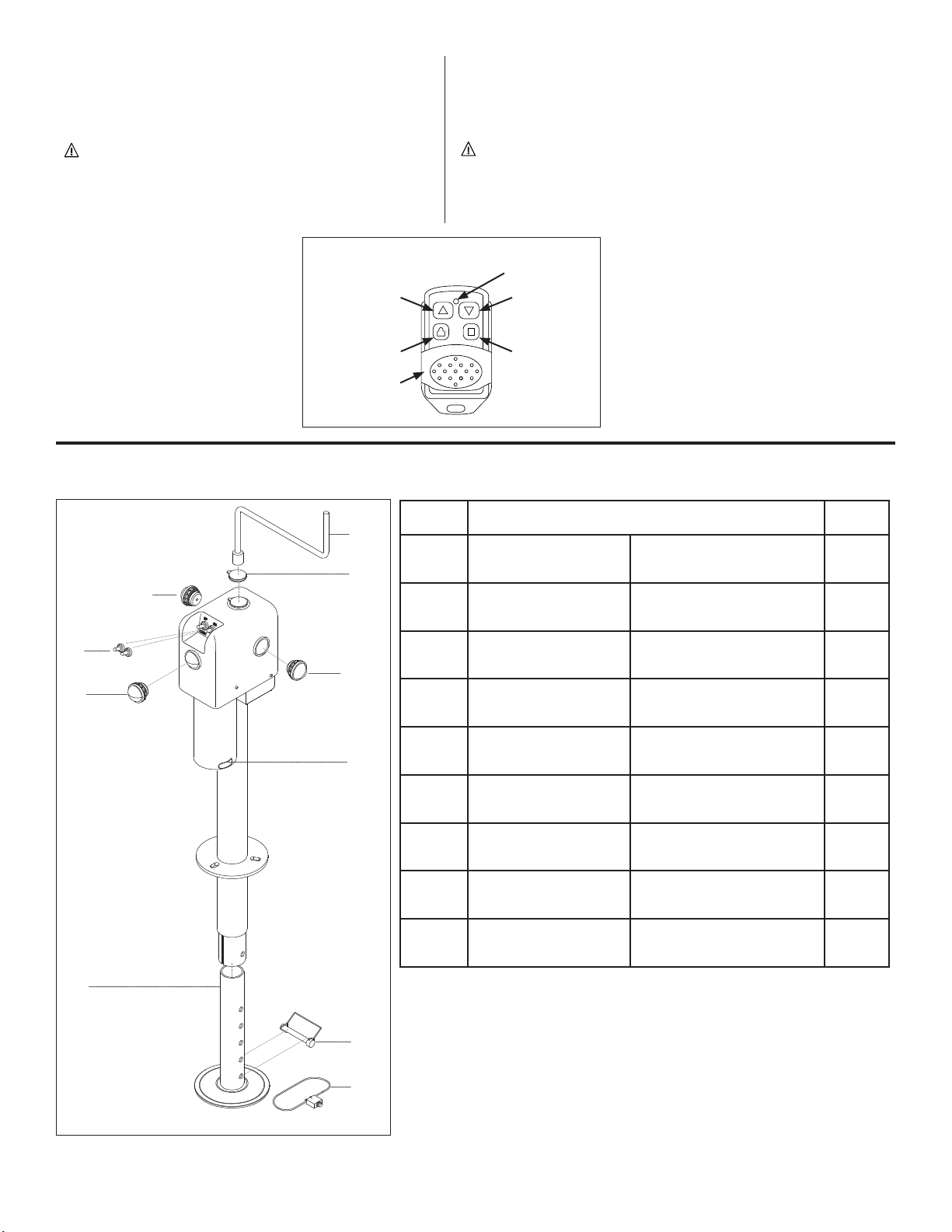

Remote Control (only included with the HB4500R)
Before using remote control, you must press the ON button.
Press the UP button to extend the jack (raise the trailer).
Press the DOWN button to retract the jack (lower the trailer).
Warning: Always press the OFF button and slide the cover up when
not in use to lock the jack in place and prevent accidental
operation.
Disconnect the jack from the battery if the unit is not in use, to avoid discharging
the battery. If it is the only draw on the battery, the remote receiver can drain a
fully-charged battery within 3 months.
If your battery becomes weak, the jack will extend
more slowly, and the low voltage protection feature
will eventually cause it to stop operating. It will be
necessary to recharge the battery; then operate the
jack in the opposite direction, at least momentarily,
before you can continue to extend the jack.
This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.
Ref / Réf Description Part #/ Nº pièce
AManual Crank (includes Brake
Release Handle) Manivelle manuelle (inclut une poignée de desserrage des freins) 87639
BAccess Covers for Brake &
Crank (B1) and Rubber Seal for
Housing (B2)
Couvercles d’accès pour frein et maniv-
elle et joint en caoutchouc pour boîtier. 87456
CSwitch Boot (2 Pack) Protecteur d’interrupteur (ensemble
de 2) 87454
DLED Work Lights w/ Rubber
Seals (3 Pack; D1, D2, D3) Ampoules DEL fonctionnelles avec joint d’étanchéité en caoutchouc (ensemble
de 3; D1, D2, D3)
87455
EAdjustable Leg with Foot Pad
(Fits the HB4500 & HB3000) Pied ajustable avec support (convient au HB4500 et HB3000) 87461
F3/8" Safety Lock Pin Clavette de sécurité de 3/8 po 47175
G30 Amp Manual Reset Circuit
Breaker Disjoncteur à réenclenchement manuel de 30 A 87526
Not shown
/ pas
illustré
Bull’s-eye Level (only included
with the HB4500) Niveau à bulle sphérique (seulement inclus avec le HB4500) 47183
Not shown
/ pas
illustré
Universal Connector Storage Kit Kit de stockage universel de connecteur 47183
F
G
E
C
D1
A
B1
B2
D2
D3
Figure 2
Replacement Parts / Pièces de rechange (Figure 2)
Commande à Distance (seulement inclus avec le HB4500R)
Avant d’utiliser la télécommande, appuyez sur le bouton « ON ».
Appuyez sur le bouton « UP » pour l’extension du vérin (remonter la remorque).
Appuyez sur le bouton « DOWN » pour la rétraction du vérin (abaisser la remorque).
Avertissement : Appuyez toujours sur le bouton « OFF » et glissez le couvercle
vers le haut lorsque vous n’utilisez pas la télécommande afin de
verrouiller le vérin en place et prévenir un fonctionnement accidentel.
Débrancher le vérin de la batterie lorsque l’unité n’est pas utilisée pendant plusieurs jours pour
éviter que celle-ci se décharge. Si c’est le seul tirage sur la batterie, le récepteur à distance peut
drainer une batterie complètement chargée dans les 3 mois.
Si votre batterie s’affaiblit, la course du vérin ralentira, et la
function de protection contre la basse tension occasionnera
éventuellement son arrêt de fonctionnement. Il sera nécessaire
de recharger la batterie; ensuite, de faire fonctionner le vérin
en direction oppose, du moins pour un moment, avant de
poursuivre sa course d’extension.
Cet appareil est conforme à la partie 15 des règlements
FCC. Le fonctionnement est assujetti aux deux conditions
suivantes : (1) cet appareil ne doit pas provoquer de
brouillage préjudiciable, et (2) cet appareil doit accepter
tout brouillage reçu, y compris le brouillage qui peut
occasionner un fonctionnement indésirable.
UP
HAUT
OFF/LOCKED
ARRÊT/BARRÉ
Cover
Couvercle
DOWN
BAS
ON
MARCHE
Indicator Light
Voyant lumineux

See www.huskytow.com for warranty information & technical support. / Voir www.huskytow.com pour les détails sur la garantie et l’assistance technique.
4
Maintenance
Due to the design of the Husky®Brute’s low-friction ball screw, the inner assembly of
the jack does not require regular lubrication. But to keep your jack in good, functional
condition, fully extend the jack and clean the inner jack tube once per year. After
cleaning, coat the tube with a light grease or silicone spray lubricant.
Entretien
En raison de la façon dont la vis à billes à faible fiction du vérin Brute de Husky®a
été conçue, la partie intérieure du vérin n’a pas besoin d’une lubrification régulière.
Toutefois, pour assurer le fonctionnement approprié du vérin, étirer le vérin au maximum
et nettoyer la partie intérieure une fois par année. Après le nettoyage, appliquer
une légère couche de graisse sur le tube ou le lubrifier avec du lubrifiant silicone en
vaporisateur.
Garantie d’un an Husky®Brute
Pour obtenir des services sous garantie
Communiquez avec un commerçant autorisé ou notre centre de service à la clientèle
national au :
Téléphone : 1-877-544-4449
Télécopieur : 1-855-242-8922
Courriel : [email protected]
Les pièces pré-approuvées seront couvertes par Husky®Towing Products pour toute
défaillance qui est indiscutablement une défaillance du matériel ou de la main-d’œuvre
en condition d’utilisation normale durant la période de garantie applicable. Cette
couverture est limitée aux pièces uniquement. L’utilisateur final est responsable du
retour du produit au centre de réparation autorisé le plus proche, conformément aux
indications fournies par le centre d’administration de la garantie. Si le vérin est réputé
être irréparable ou si la réparation requise n’était pas économiquement viable, le centre
de garantie autoriserait son retour et le retournerait à port payé au commerçant, centre
de réparation ou consommateur. Keystone Automotive Operations, Inc. se réserve
le droit de réparer ou remplacer toute pièce ou l’unité entière à sa seule discrétion.
Keystone Automotive Operations, Inc. peut exiger que les pièces défectueuses lui
soient retournées. Toutes les pièces remplacées en vertu de cette garantie deviennent la
propriété de Keystone Automotive Operations, Inc.
Husky®Brute 1 Year Warranty
To obtain warranty services
Contact any authorized dealer or contact our national customer service center at:
Phone: [phone]
Fax: [phone]
Email: [email protected]
Pre-approved parts will be covered by Husky®Towing Products for any failure that
is proven to be a failure in material or workmanship under normal use during the
applicable
warranty time period. This coverage is limited to parts only. It is the responsibility of the
end user to return the product to the nearest authorized repair center as directed by the
warranty administration center. In the event that the jack is deemed to be not repairable
or the necessary repair would be economically unfeasible, the warranty department will
authorize its return and will prepay the returned shipping to the dealer, repair center,
or consumer. Keystone Automotive Operations, Inc. reserves the right to repair or
replace any part or unit at its option. Keystone Automotive Operations, Inc. may request
defective parts be returned. Anything replaced under warranty becomes the property of
Keystone Automotive Operations, Inc.
Troubleshooting
Problem: Motor isn’t operating.
Cause Solution
Open Internal Circuit
Breaker Wait 15 seconds for breaker to close.
Open Manual Reset
Circuit Breaker Reset the breaker by pressing the button on the breaker.
Poor Ground Check the connection between the negative terminal on the battery
and the vehicle, since the jack is grounded to the vehicle chassis
through the star washers on the coupler.
No or Low Voltage Check battery & electrical connections. Power supplied must be at
least 10 Volt DC. If the battery is low, plug the trailer cable into the
tow vehicle, and start the tow vehicle to provide power to the jack.
Problem: Crank handle won’t turn during manual operation.
Cause Solution
Engaged Brake Disengage the brake by installing the brake release handle on the
brake lever and pulling forward.
Warning:
Always install the crank handle and hold it firmly in place
before releasing the brake on a loaded jack. Due to the
Husky®Brute’s low-friction ball screw, if the crank is not held
firmly in place, the jack may run away and the crank may
spin dangerously when the brake is released.
Dépannage
Problème : Le moteur ne fonctionne pas.
Cause Solution
Disjoncteur I’interne
déclenché Attendez 15 secondes, le temps que le disjoncteur se réenclenche.
Disjoncteur à réen-
clenchement manuel
déclenché
Le réenclencher en appuyant sur le bouton du disjoncteur.
Mauvaise mise à la terre Vérifiez la connexion entre la borne négative de la batterie et le
véhicule, étant donné que la prise est reliée à la terre au châssis du
véhicule à travers les rondelles éventails sur le coupleur.
Peu de tension ou basse
tension Vérifiez la batterie et les connexions électriques. La tension fournie doit atteindre au moins 10 volts c.c. Si le niveau de la batterie est
bas, branchez le câble de la remorque dans le véhicule tracteur et
démarrez le véhicule tracteur pour qu’il envoie de l’énergie au vérin.
Problème : La manivelle ne tourne pas en mode manuel.
Cause Solution
Frein enclenché Desserrez le frein en installant la poignée de desserrage des freins
sur la manette de frein et en tirant vers l’avant.
Avertissement :
Lorsqu’il y a un poids sur le vérin, s’assurer de toujours
installer la manivelle et de la tenir fermement en place avant
de relâcher le frein. Puisque la vis à billes du vérin Brute
d’Husky®n’offre qu’une faible friction, le vérin pourrait
s’éloigner ou la manivelle pourrait tourner de manière
dangereuse si la manivelle n’est pas maintenue fermement en
place au moment de relâcher le frein.
