Ibiza STROBE12.3LED User manual

©Copyright LOTRONIC 2013 1

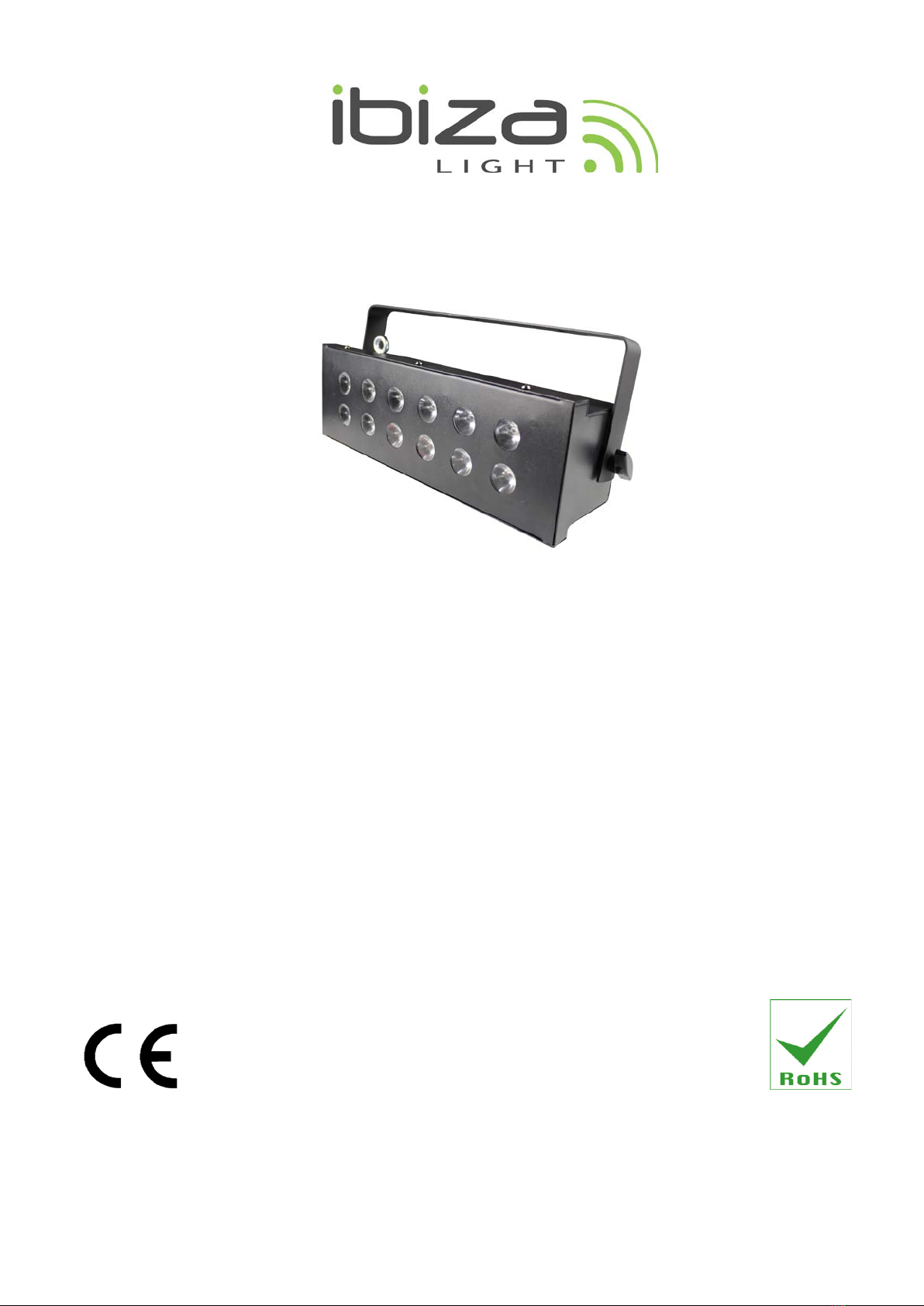

12 x 3W STROBE LED
STROBE12.3LED
Code 15-1390
User Manual
Manuel d’Utilisation
Bedienungsanleitung
Handleiding
Manual de utilizare
Instrukcja obsługi
Manual de Instruções
Navodila za uporabo
Imported from China for: LOTRONIC SA
Avenue Zénobe Gramme 11
B – 1480 SAINTES

©Copyright LOTRONIC 2013 2
1. Safety Instructions
•Please keep this User Manual for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
•Unpack and check the unit carefully that it has not been damaged during transport before using the unit.
•Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit.
•It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.
•The unit is for indoor use only in a dry location.
•The unit must be installed in a location with adequate ventilation, at least 50cm from adjacent surfaces. Be sure that
no ventilation slots are blocked.
•Disconnect mains power before fuse replacement or servicing.
•Replace fuse only with the same type.
•Make sure there are no inflammable materials close to the unit during operation.
•Use safety cable when fixing this unit.
•In the event of serious operating problem, stop using the unit immediately.
•Never try to repair the unit by yourself. Repair carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center and always use the same type of spare parts.
•Do not touch any wires during operation as high voltage might be causing electric shock.
2. Features
• It can be operated by DMX512 control or can be used as an individual unit without controller.
• It can be linked together as many as required in master/slave mode, and perform the great built-in programmed lighting
shows triggered by music.
• Please use a 3 pin XLR cable/plug when connecting them together.
• Fan cooled.
3. Specifications
Supply Voltage: ............................................................................................. AC110～240V 50/60HZ
Power: ........................................................................................................................................50W
Light source: .......................................................................................................12 x 3W white LEDs
Fuse: .............................................................................................................................................. 3A
Control Signal：.......................................................................................................... DMX512 signal
Channel：.....................................................................................................................5-6x Channels
Operating modes：...............................................DMX512, Auto-run, Sound Control, Master-Slave
Dimensions: ......................................................................................................390 w 180 x 140mm
Weight: .....................................................................................................................................1.8kg
4. Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and
able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times the weight
GB

©Copyright LOTRONIC 2013 3
of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass
by or under it.
5. How To Control The Unit
There are three ways to operate the unit:
A. Master/Slave operation
B. Easy sound active and Auto mode
C. Universal DMX controller
A. Master/Slave operation
In master/slave mode you can link as many units together in a days-chain to perform the built-in pre-programmed
lighting shows triggered by music.
For Master/Slave mode please refer to the DMX settings below:
Master unit: when working at Auto-run or Sound Control mode operation
Slave units: DMX start address MUST be set to d001.

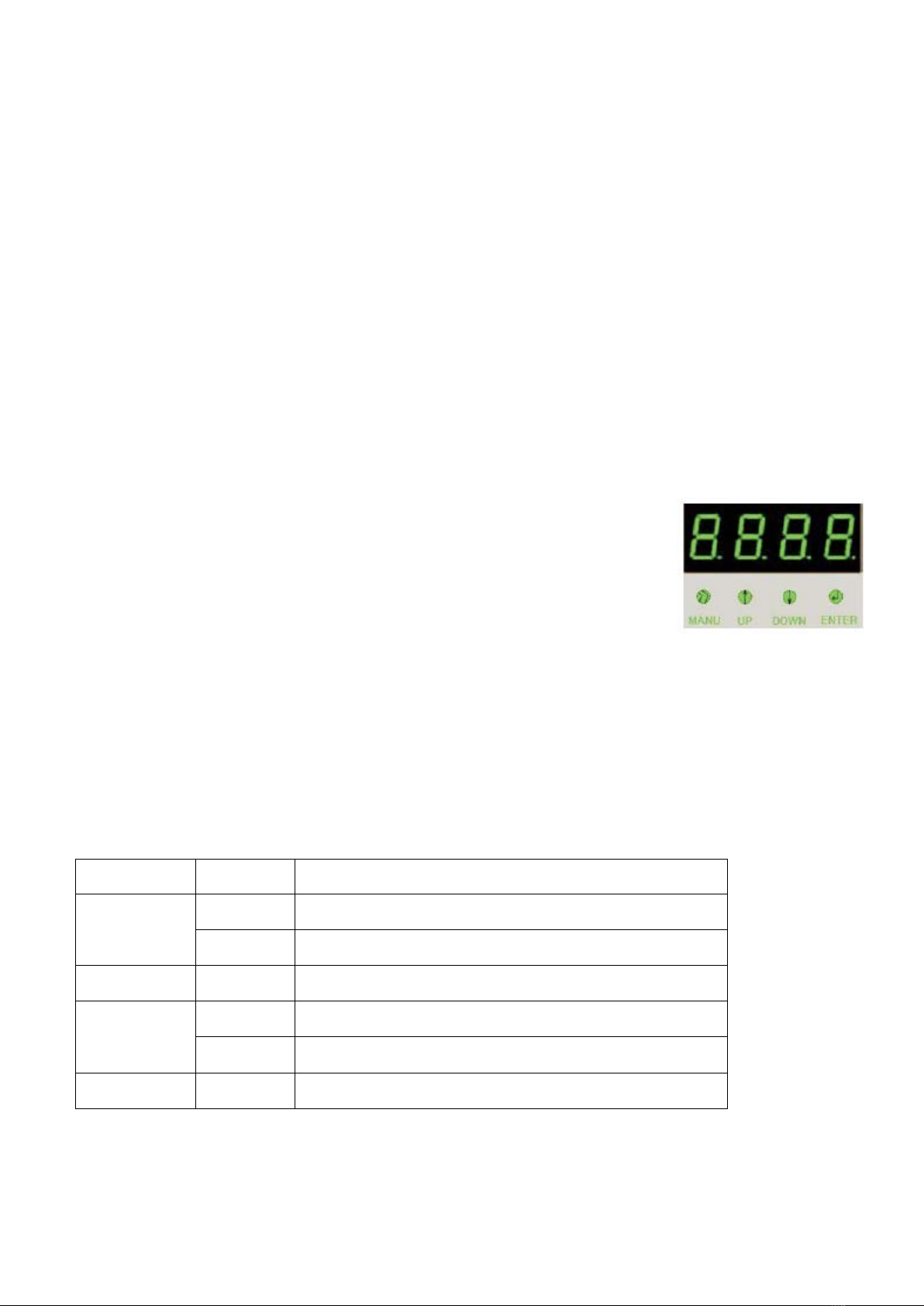

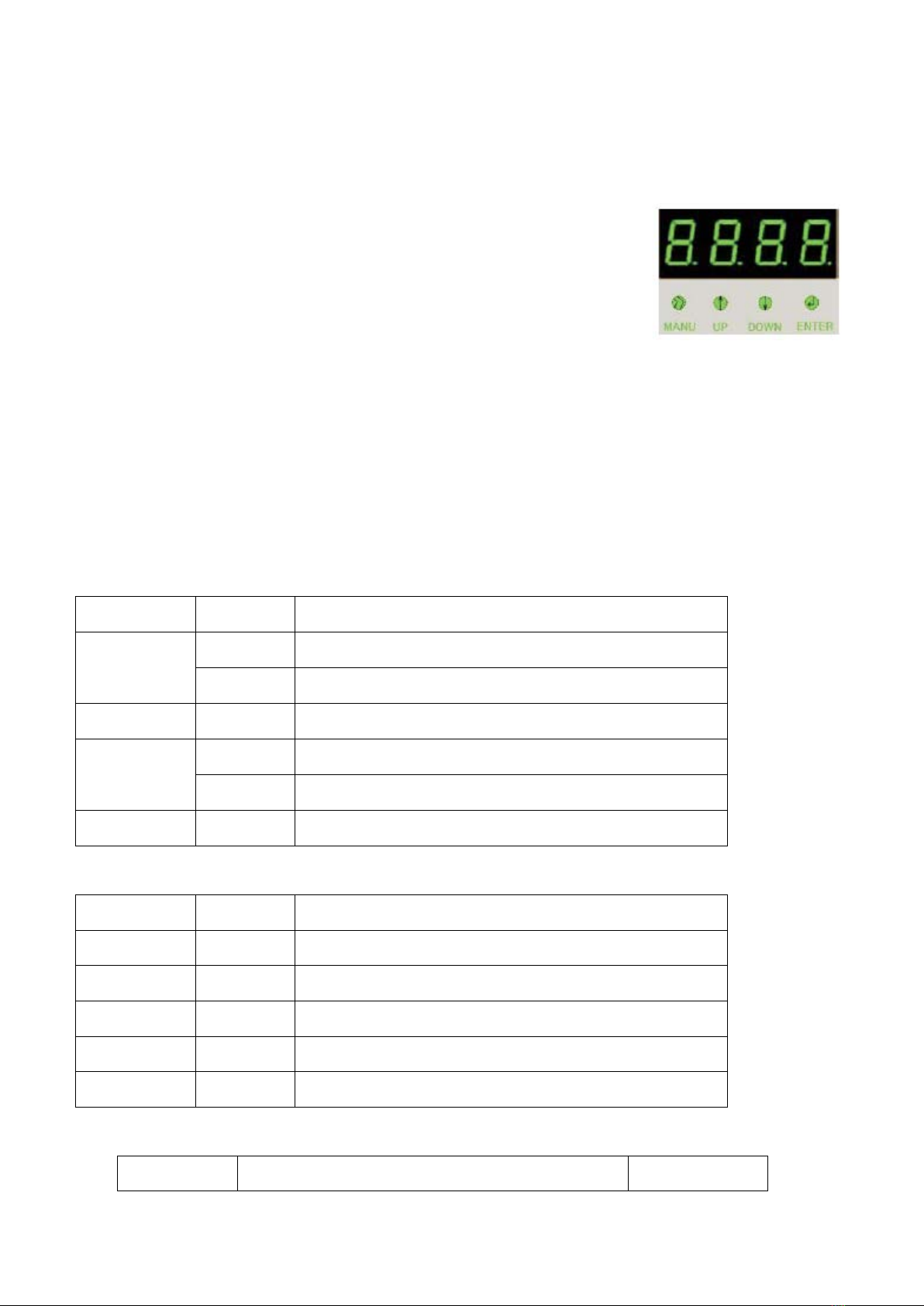

LED display as below:
DMX code setting: d001~d512 (5 channels)
CH1 0~255 LED mode 1
CH2 0~100 LED mode 2
101~255 Flash Speed
CH3 0~255 Flash
CH4 11~200 Auto DMX
201~255 Sound DMX
CH5 0~255 Auto DMX/ Sound DMX Speed (Slow--Fast)
DMX code setting: H001~H512 (6Channels)
CH1 0~255 WAY-1 LED
CH2 0~255 WAY-2 LED
CH3 0~255 WAY-3 LED
CH4 0~255 WAY-4 LED
CH5 0~255 WAY-5 LED
CH6 0~255 WAY-6 LED

©Copyright LOTRONIC 2013 4
Lire attentivement les consignes de sécurité qui contiennent des
informations importantes concernant l’installation, le fonctionnement
Manual setting mode:
A1 Mode Auto setting Speed 1~9
A2 Mode Auto setting(Not Flash) Speed 1~9
A3 Mode Auto setting( Flash) Speed 1~9
A4 Mode Auto setting(All Bright Flash) Speed 1~9
S1 Mode Sound active setting Speed 1~9
S2 Mode Sound active setting (Not Flash) Speed 1~9
S3 Mode Sound active setting (Flash) Speed 1~9
S4 Mode Sound active setting (All Bright Flash) Speed 1~9
d Mode DMX setting. (5Channels)
H Mode DMX setting. (6Channels)
6. Fixture Cleaning
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light
output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty
surrounding can cause greater accumulation of dirt on the unit’s optics.
•Clean with soft cloth using normal glass cleaning fluid.
•Always dry the parts carefully.
•Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days.
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling
centre. Ask your local authorities or your dealer about the way to proceed.
1. Consignes de sécurité
•Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état.
•Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiquée sur la plaque signalétique de l’appareil..
•Cet appareil doit être relié à la terre afin d’éviter un choc électrique.
•Uniquement pour utilisation à l’intérieur à un endroit sec!
•Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les
fentes de ventilation ne sont pas bloquées.
•Débranchez l’appareil du secteur avant toute manipulation ou entretien.
•Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes
caractéristiques que l’ancien.
F

©Copyright LOTRONIC 2013 5
•Vérifiez qu’aucun matériau inflammable ne se trouve à proximité de l’effet pendant le fonctionnement.
•Fixez l’appareil avec un câble de sécurité.
•En cas de dysfonctionnement, arrêtez immédiatement l’appareil et débranchez-le du secteur.
•N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des
dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux
pièces d’origine.
•Ne pas toucher de fils électriques pendant le fonctionnement car les tensions élevées peuvent provoquer une
électrocution.
2. Description
•L’effet de lumière peut être commandé par DMX512 ou fonctionner seul sans contrôleur DMX.
•Plusieurs effets peuvent être chaînés pour fonctionner en mode maître-esclave ou effectuer le programme
incorporé au rythme de la musique.
•Utilisez un cordon XLR mâle/femelle pour relier les appareils entre eux.
•Refroidissement par ventilateur
3. Caractéristiques techniques
Alimentation: ...............................................................................................AC110～240V 50/60HZ
Consommation: .........................................................................................................................50W
LED: ............................................................................................................. 12 LED blanches de 3 W
Fusible: ........................................................................................................................................ F3A
Protocole de commande：................................................................................................... DMX512
Canaux：...........................................................................................................................5/6 canaux
Modes de fonctionnement：.......DMX512, Automatique, contrôlé par la musique, maître-esclave
Dimensions: ............................................................................................................. 390 x 180 x 140
Poids: ........................................................................................................................................1,8kg
4. Installation
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des
vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l’appareil
est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez toujours un câble
de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être installé par des
professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer
en-dessous.
5. Fonctionnement
Il existe 3 manières de commander l’appareil :
A. Maître/esclave
B. Mode automatique et activé par la musique
C. Commande DMX
A. Maître/esclave
En mode maître/esclave, vous pouvez relier autant d’appareils que vous le souhaitez afin d’exécuter un des spectacles de
lumière déjà programmés dans l’appareil et déclenchés par la musique.
Pour le mode maître/esclave, reportez-vous aux réglages ci-dessous :
