IFM Electronic Ecomat200 User manual

Betriebsanleitung
Operating instructions
Notice d'utilisation
Monitor FS-2
Contrôleur FS-2
DS2005
Monitor FS-2N
Contrôleur FS-2N
DS2105
14
6
5
2
19 20 21 22 23 24
13 14 15 16 17 18
3
9
78 10 11 12
MONITOR FS-2 N
Slip monitor
Out1
Out2
In 1
CH1CH2 CH3 CH4 RUNPRG TST KEY
In 2
Err
R
DEUTSCHENGLISHFRANÇAIS
Sachnr. 7390276/03 12/2011

Die Betriebsanleitung
... gilt für alle Geräte des Typs Monitor FS-2 / FS-2N.
... richtet sich an fachkundige Personen im Sinne von EMV- und der Niederspan-
nungs-Richtlinie.
... ist Bestandteil des Gerätes. Sie enthält Angaben zum korrekten Umgang mit
dem Produkt. Lesen Sie sie vor dem Einsatz, damit Sie mit Einsatzbedingungen,
Installation und Betrieb vertraut werden. Befolgen Sie die Sicherheitshinweise.
Inhalt
1. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
2. Bestimmungsgemäße Verwendung. . . . . . . . . . . . . . . . . . . . Seite 4
3. Funktionsweise (Einstellbeispiel) . . . . . . . . . . . . . . . . . . . . . . Seite 5
4. Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . Seite 6
5. Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
6. Elektrischer Anschluß
Klemmenbelegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Spannungsversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Anschluss der Sensoren (In1, 2) . . . . . . . . . . . . . . . . . . . . . . Seite 8
Eingänge Release1/2, Reset 1/2 . . . . . . . . . . . . . . . . . . . . . . Seite 8
Lastkreise Relaisausgänge (Out1, 2) . . . . . . . . . . . . . . . . . . . Seite 9
Lastkreise Transistor (Out1, 2) . . . . . . . . . . . . . . . . . . . . . . . Seite 9
Lastkreise Fehlerausgänge (nur FS-2N) . . . . . . . . . . . . . . . . . Seite 9
7. Navigation und Parameter-Übersicht. . . . . . . . . . . . . . . . . . . Seite 10
Systemparameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
Applikationsparameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12
8. Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13
Programmierbeispiel (DT2) . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13
Hinweise zur Programmierung . . . . . . . . . . . . . . . . . . . . . . . Seite 14
9. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

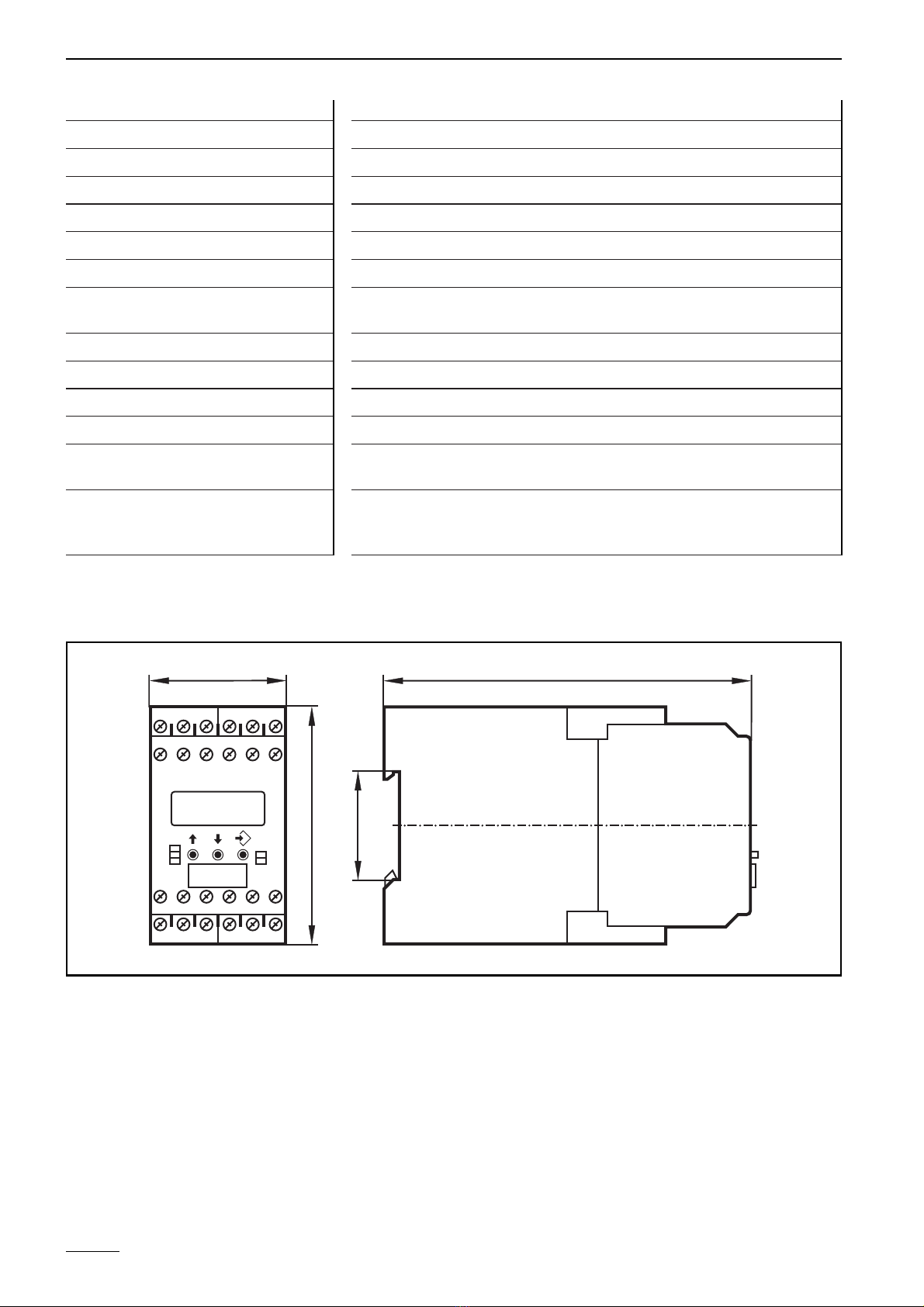

10.Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16
11.Wartung, Instandsetzung, Entsorgung . . . . . . . . . . . . . . . . . Seite 16

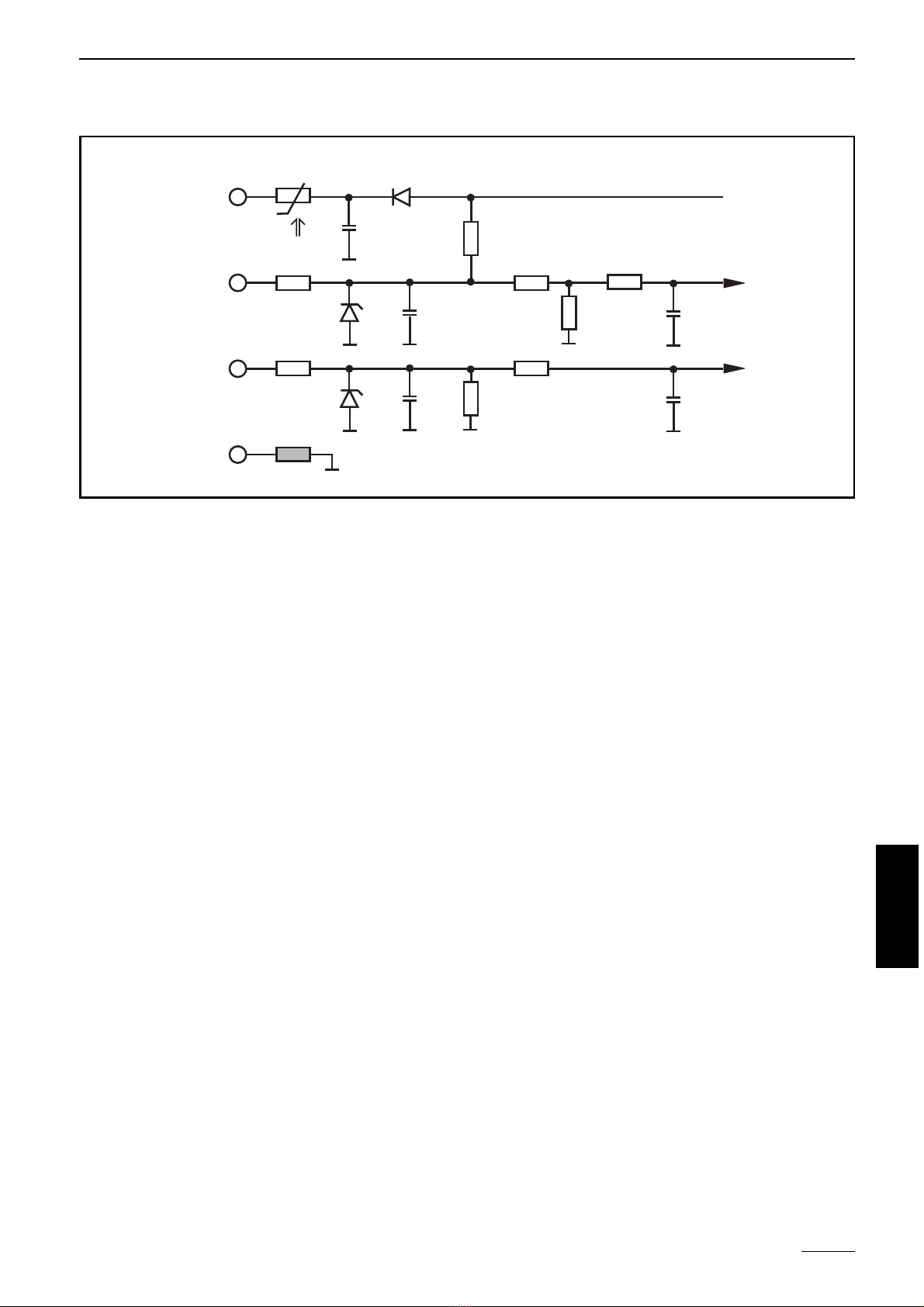

Schaltbild Eingangsbeschaltung. . . . . . . . . . . . . . . . . . . . . . . . . Seite 17
Notizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 50
MONITOR FS-2 / FS-2N
SEITE 2

1. Sicherheitshinweise
Befolgen Sie die Angaben der Betriebsanleitung. Nichtbeachten der Hinweise, Ver-
wendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwen-
dung, falsche Installation oder Handhabung können Beeinträchtigungen der
Sicherheit von Menschen und Anlagen zur Folge haben.
Der Einbau und Anschluss muß den gültigen nationalen und internationalen Nor-
men entsprechen. Die Verantwortung trägt derjenige, der das Gerät installiert.
Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in
Betrieb gesetzt werden, da
• bei der Installation berührungsgefährliche Spannungen auftreten, und
• die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer
Installation gewährleistet ist.
Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an
ihm vornehmen. Schalten Sie ggf. auch unabhängig versorgte Relais-Lastkreise ab.
Vorsicht bei Bedienung im eingeschalteten Zustand. Sie ist aufgrund der Schutzart
IP 20 nur durch Fachkräfte zulässig.
Die Gerätekonstruktion entspricht Schutzklasse II vorbehaltlich des Klemmenbe-
reichs. In diesem ist erst bei vollständig eingeschraubter Klemmschraube ein Schutz
gegen zufälliges Berühren (Fingersicherheit nach IP20 ) für die Bedienung durch
Fachpersonal gegeben. Das Gerät muß für den bestimmungsgemäßen Betrieb in
ein, nur mit Werkzeug zu öffnendes, Gehäuse (Schutzart IP 40 oder höher) oder
einen geschlossenen Schaltschrank eingebaut werden.
Wird das Gerät mit einer externen 24 V-Gleichspannung versorgt, muß diese
extern gemäß den Kriterien für sichere Kleinspannung (SELV) erzeugt und zuge-
führt werden, da diese Spannung ohne weitere Maßnahmen in der Nähe der
Bedienelemente und an den Klemmen für die Speisung angeschlossener Geber zur
Verfügung gestellt wird.
Die Verdrahtung aller in Zusammenhang mit dem SELV-Kreis des Geräts stehenden
Signale muß ebenfalls den SELV-Kriterien entsprechen (sichere Schutzkleinspan-
nung, galvanisch sicher getrennt von anderen Stromkreisen).
Wird die extern zugeführte oder intern generierte SELV-Spannung extern geerdet,
so geschieht dies in der Verantwortung des Betreibers und im Rahmen der dort
geltenden nationalen Installations-Vorschriften. Alle Aussagen in dieser Betriebsan-
leitung beziehen sich auf das bezüglich der SELV-Spannung nicht geerdete Gerät.
An den Versorgungsklemmen für die Geber-Speisung darf keine externe Spannung
zugeführt werden.
Weiter darf kein Strom entnommen werden, der über den in den technischen
Daten genannten Wert hinausgeht.
Es muß für das Gerät ein externer Hauptschalter installiert werden, mit dem das
Gerät und alle nachgeschalteten Schaltkreise abgeschaltet werden können. Dieser
Hauptschalter ist dem Gerät eindeutig zuzuordnen.
MONITOR FS-2 / FS-2N
SEITE 3
DEUTSCH

Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten
Umgebungstemperaturbereich betreibbar. Aufgrund der zusätzlichen Eigenerwär-
mung kann es an den Bedienelementen und den Gehäusewandungen beim
Berühren in heißer Umgebung zu hohen wahrnehmbaren Temperaturen kommen.
Bei Fehlfunktion des Geräts oder bei Unklarheiten setzen Sie sich bitte mit dem
Hersteller in Verbindung. Eingriffe in das Gerät können schwerwiegende Beein-
trächtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie
sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluß.
2. Bestimmungsgemäße Verwendung
Der Monitor FS-2/FS-2N ist ein Impulsauswertesystem. Er dient vorzugsweise zur
Schlupfüberwachung an Rutschkupplungen, Gurtförderern und sonstigen Applika-
tionen bei denen Drehzahlunterschiede ausgewertet werden müssen.
Der Monitor nimmt dazu an 2 getrennten Eingängen die drehzahlproportionalen
Impulsfolgen der Antriebs- und Abtriebsseite auf, führt diese zwei internen Zählern
zu und überwacht ständig die Differenz der beiden Zählwerte.
Das Maß für den Schlupf ist die beim Blockieren oder bei Überlast entstehende
Drehzahldifferenz zwischen Antriebs- und Abtriebsseite. Aus der Drehzahldifferenz
ermittelt der Monitor die Anzahl der Differenzimpulse und vergleicht diese mit den
eingestellten Grenzwerten/Schaltpunkten.
Der Monitor schaltet, wenn die eingestellte Anzahl der Differenzimpulse innerhalb
der eingestellten Rückstellzeit erreicht wird.
MONITOR FS-2 / FS-2N
SEITE 4
Antrieb (Master) Abtrieb (Slave)
Kupplung
Schaltnocken
Impulsgeber
MONITOR
Frequency/Slip
IN1 IN2
OUT1 OUT2
Keine Zuordnung der
Impulse zu den Eingängen
erforderlich!

Der Monitor FS-2/FS-2N ist nur einkanalig aufgebaut. Durch eine elektrische
Verbindung der Ausgänge von zwei oder mehreren Geräten mit dem Ziel
eines redundanten Schaltungsaufbaus können diese auch für die Erfüllung sicher-
heitsrelevanter Aufgaben eingesetzt werden. Die einschlägigen technischen Nor-
men sind zu beachten.
3. Funktionsweise (Einstellbeispiel)
Damit sich bei mehrmals unkritischem Schlupf über einen langen Zeitraum die Dif-
ferrenzimpulse nicht zu dem Grenzwert/Schaltpunkt addieren, werden sie von der
einstellbaren Rückstellzeit regelmäßig zurückgesetzt.
Nur bei einem kritischen Schlupf oder beim Blockieren wird die erlaubte Differenz-
impulsanzahl innerhalb der Rückstellzeit überschritten und der Monitor schaltet.
Differenzimpulse entstehen durch:
• Blockieren = maximale Drehzahldifferenz in wenigen ms
• Überlast = geringe Drehzahldifferenz über längere Zeit
Einstellbeispiel
Die Länge der Rückstellzeit hängt auch von der erlaubten Drehzahldifferenz und
den Daten der Kupplung ab.
Grundsätzlich gilt:
Die Empfindlichkeit der Überwachung wird größer, wenn bei gleicher Anzahl Diffe-
renzimpulse die Rückstellzeit verlängert wird.
MONITOR FS-2 / FS-2N
SEITE 5
DEUTSCH
Systemparameter bei Gleichlauf
Antriebsdrehzahl: 1500 RPM
Schaltnocken: 2 pro Umdrehung auf An- und Abtriebseite
Impulse bei Gleichlauf: 3000 Imp/min an beiden Eingängen (= 50 Imp/sec)
Impulsdifferenz: 0 RPM
Abtriebsseite blockiert
Antriebsdrehzahl: 1500 RPM
Abtriebsdrehzahl: 0 RPM
Drehzahldifferenz: 1500 RPM
entspr. Impulsdifferenz: 3000 Imp/min (= 50 Differenzimpulse/sec)
Antriebsseite Überlast
Antriebsdrehzahl: 1500 RPM
Abtriebsdrehzahl: 1440 RPM
Drehzahldifferenz: 60 RPM
Impulsdifferenz: 120 Imp/min (= 2 Differenzimpulse /sec)
Parameterwerte für den Überlastfall und das Blockieren der Abtriebsseite
Anzahl Differenzimpulse (SPx): 2 Imp/sec
Rückstellzeit (CTx): 1,0 sec
(oder ein vielfaches davon, z.B. 6 Differenzimpulse in 3,0 sec)

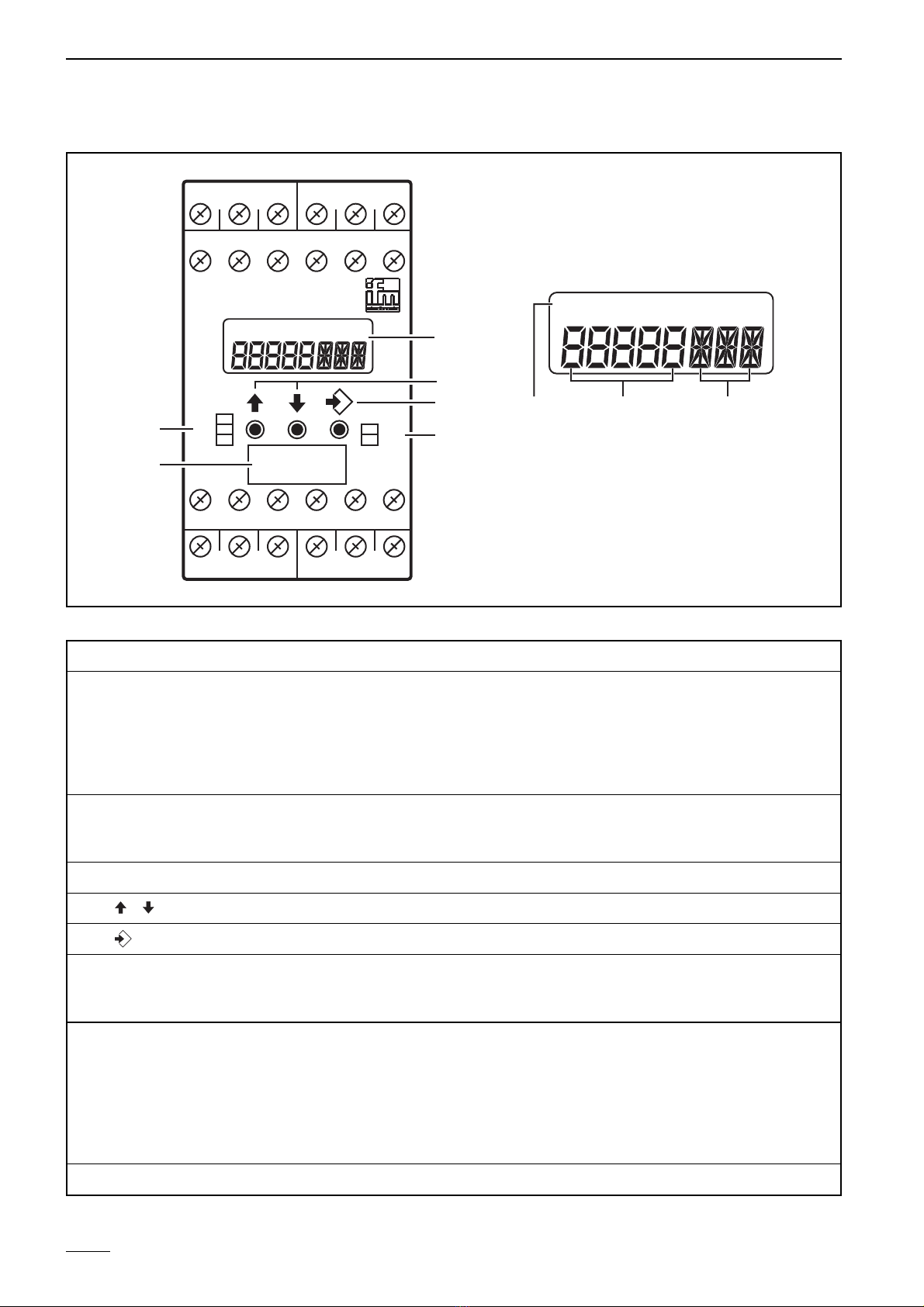

4. Bedien- und Anzeigeelemente
MONITOR FS-2 / FS-2N
SEITE 6
14
6
5
2
19 20 21 22 23 24
13 14 15 16 17 18
3
9
78 10 11 12
MONITOR FS-2 N
Slip monitor
Out1
Out2
In 1
3
2
5
6
4
CH1CH2 CH3 CH4 RUNPRG TST KEY
In 2
Err
CH1CH2 CH3 CH4RUNPRGTST KEY
1a 1b 1c
1
1Display (7/14-Segment)
1a Indikatoren für Eingangskanäle und Betriebsmodi:
CH1...CH4 Eingangskanäle (hier: CH1 und CH2)
RUN Run-Modus (Arbeitsbetrieb)
PRG Programmiermodus (Einstellen der Parameterwerte)
TST Testfunktion (nur optional)
KEY Gerätestatus (Verriegelung)
1b Anzeige: Istwerte und Parameterwerte (5-stellig, numerisch)
Schlupf: 0,1...99,9% / Drehzahl: 0...60.000 RPM / Impulse: 0,1...1000,0 Hz
Außerhalb der Wertebereiche zeigt das Display „-----“.
1c Anzeige: Parameterkürzel und Einheiten (3-stellig, alphanumerisch)
2/ -Tasten: Wahl der Istwertanzeige, Parameteranwahl, Einstellen der Parameterwerte
3-Taste: Anwahl des Betriebsmodus, Übernahme des Parameterwertes, Frontreset
4LEDs In1/2 (gelb): signalisieren Eingangsimpulse
LED Err (rot): (nur FS-2N) leuchtet bei Leitungsbruch o. Kurzschluß auf der Geberleitung,
gleichzeitig blinkt der CH-Indikator des gestörten Eingangs
5LEDs Out1/2 (grün): Schaltzustand der Ausgänge 1 und 2
Aus: Ausgang ist nicht geschaltet (Relais abgefallen, Transisitor gesperrt)
Ein: Ausgang ist geschaltet (Relais angezogen, Transisitor durchgeschaltet)
Schnell blinkend: Ausgang wird in Speicherfunktion gehalten (Parameter SOP, Store Output)
Langsam blinkend: Verzögerungszeit wirkt auf den Ausgang. Der Ausgang schaltet, wenn
die Verzögerungszeit abgelaufen ist und das auslösende Ereignis weiterhin
besteht (Parameter DTx, Delay Time)
6Beschriftungsfeld

5. Montage
Montieren Sie das Gerät auf eine DIN-Profilschiene oder mit Hilfe eines Monta-
gesockels. Lassen Sie ausreichend Platz zu Boden oder Deckel des Schaltschrankes,
um Luftzirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden.
Beachten Sie beim Aneinanderreihen mehrerer Geräte die Eigenerwärmung aller
Geräte. Die Umgebungsbedingungen müssen für jedes einzelne Gerät eingehalten
werden.
Montage der Sensoren:
Befolgen Sie die Montagehinweise des Herstellers.
6. Elektrischer Anschluß
Klemmenbelegung
Spannungsversorgung (Power)
Das Gerät darf nur über einen der möglichen Spannungsanschlüsse betrieben wer-
den, d.h. entweder Klemmen 7/8, AC/DC oder Klemmen 1/2; 24 V DC.
Die Versorgungsleitung muß extern, gemäß dem verwendeten Querschnitt, abgesi-
chert sein (max. 16 A).
Die Klemmen der DC-Versorgung sind direkt mit den Klemmen der Sensorversor-
gung verbunden. Daher müssen für DC-Versorgung die SELV-Kriterien eingehalten
werden (Schutzkleinspannung, Stromkreis galvanisch getrennt von anderen Strom-
kreisen, nicht geerdet).
MONITOR FS-2 / FS-2N
SEITE 7
DEUTSCH
12
3
4
5
6
78
10 13
14
15
17
18
16
19
20
21
24
Release 1/2
Reset 1/2
pnp
pnp
Sensor
supply
In 1 pnp
npn
AC/DC or DC
Power
Out 1
Out 2
11
12
pnp
npn
In 2
12 3
5
6
78
13
14
15
16
19
21
24
In 1
AC/DC or DC
Out 1
Out 2
4
Sensor
supply
I<0,1mA
I>6,0mA
Sensor
supply
11
12
In 2
Sensor
supply
I<0,1mA
I>6,0mA
Sensor supply
10
20
17
18
Release 1/2
Reset 1/2
pnp
pnp
Power
Monitor FS-2NMonitor FS-2

Um die "limited voltage" Anforderungen gemäß UL 508 zu erfüllen, muss das
Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstrom-
schutzeinrichtung abgesichert werden.
Soll der DC-Kreis geerdet werden (z.B. aufgrund nationaler Vorschriften), müssen
die entsprechenden Richtlinien eingehalten werden (Schutzkleinspannung, Strom-
kreis galvanisch getrennt von anderen Stromkreisen).
Wird das Gerät AC versorgt, so genügt die für die Sensorversorgung bereitgestellte
Kleinspannung den SELV-Kriterien gemäß EN 601010, Überspannungskategorie II,
Verschmutzungsgrad 2.
Um eine sichere Funktion zu gewährleisten, sollten Signalkabel (Sensoren, Transisi-
torausgänge, 24V-Digitaleingänge) und Lastkabel (Versorgung, Relaisausgänge)
getrennt voneinander verlegt werden. Verwenden Sie ggf. abgeschirmte Kabel.
Anschluß der Sensoren (In1, 2)
Der Anschluss von mechanischen Schaltkontakten ist nicht empfehlenswert, da
diese zum Prellen neigen und Fehlimpulse erzeugen.
Die Klemmen 5/6 können für die Geberversorgung oder die Ansteuerung der
Release-/Reset-Eingänge genutzt werden (nur FS-2).
Eingang Release 1/2 (Externe Freigabe der Anlaufüberbrückung)
Ein Signal (+24 V DC) auf Klemme 17 hält Ausgang 1 und 2 im dem Zustand wie
bei aktiver Anlaufüberbrückung. Wird das Signal zurückgenommen, startet die ein-
gestellte Anlaufüberbrückungszeit STP (min. 0,1 s). Bei gespeichertem Fehler wirkt
das Signal auf Klemme 17 erst nach erfolgtem Reset.
MONITOR FS-2 / FS-2N
SEITE 8
BN
BK
BU
5
6
BN
BU
5
BN
BK
BU
5
6
WH
BK
5
BN
BU
6
BN
BU
411
/1012 /
411
/
411
/
1012
/612
/
511
/
DC-PNP an FS-2 DC-NPN an FS-2
DC quadronorm an FS-2 NAMUR bis 25 V an FS-2 NAMUR 8,2 V an FS-2N
AC/DC an FS-2

Eingang Reset 1/2 (Externer Reset)
Ein Impuls (+24 V DC) auf Klemme 18 setzt bei aktivierter Speicherfunktion (Para-
meter SOP) die im Fehlerfall gespeicherten Relaiszustände zurück.
Ein dauerhaftes Betätigen hat keinen Einfluß auf die Überwachungsfunktion.
Hinweis zum FS-2N:
Die für die Release-/Reset-Eingänge benötigte 24V-Signalspannung steht nicht am
FS-2N zur Verfügung. Sie muß einer externen Spannungsquelle entnommen wer-
den. Der Bezugspunkt (GND) des externen Netzteils muß mit Klemme 1 des Moni-
tors verbunden sein; andernfalls ist kein Schaltvorgang möglich.
Lastkreise Relais-Ausgänge (Out1, 2 )
Um übermäßigem Verschleiß entgegenzuwirken und um die EMV-Bestimmungen
einzuhalten, müssen beim Schalten induktiver Lasten die Kontakte entstört wer-
den.
Wird das Relais zum Schalten sehr kleiner Ströme benutzt (z.B. SPS-Eingänge), kön-
nen erhebliche Übergangswiderstände auftreten. Nutzen Sie für diese Zwecke die
Transistorausgänge.
Lastkreise Transistor (Out1, 2)
Die Transistorausgänge benötigen eine gemeinsame externe Speisung von 24 V DC
an Klemme 3. Diese Spannung darf i. d. R. nicht dem Gerät entnommen werden.
Der Bezugspunkt (GND) des externen Netzteils muß mit Klemme 1 des Monitors
verbunden sein, andernfalls ist kein Schaltvorgang möglich.
Um die "limited voltage" Anforderungen gemäß UL 508 zu erfüllen, muss das
Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstrom-
schutzeinrichtung abgesichert werden.
Lastkreise Fehlerausgänge (nur FS-2 N)
Die Fehlerausgänge (Klemmen 4/10) signalisieren das Auftreten eines Leitungsfeh-
lers zwischen Monitor und Geber (Leitungsunterbrechung/Kurzschluß). Im Fehler-
fall ist der entsprechende Ausgang gesperrt.
MONITOR FS-2 / FS-2N
SEITE 9
DEUTSCH

MONITOR FS-2 / FS-2N
SEITE 10
7. Navigation und Parameter-Übersicht
Die Navigation, Werteingabe und Bestätigung innerhalb der „spaltenförmig“ ange-
legten Parameter erfolgt mit den / -Tasten und der -Taste.
Die Parameter oberhalb von und sind allgemeine Systemparameter.
Entsprechend den zu überwachenden Maschinen oder Systemen werden sie nor-
malerweise nur einmal bei der Inbetriebnahme eingestellt.
Die Parameter unterhalb dieser Einträge stellen Applikationsparameter dar. Sie wer-
den ggf. häufiger ein- bzw. umgestellt.
DIM
STP
CT1
FO1
SP1
DT1
FT1
CT2
FO2
SP2
DT2
FT2
NC1
FW2*
NC2
SOP
OPP
FW1*
VER
Istwert
Eingang 1
[RPM/Hz]
Istwert
Eingang 2
[RPM/Hz]
Differenz-
Impulse
1 > 2
Differenz-
Impulse
2 > 1
Anzeige
zeigt
wahlweise
RUN-
Modus
*) nur FS-2N
Parameterbereich
und PRG-Modus
zurück in
RUN-Modus
System-
parameter
Applikations-
parameter

Systemparameter
Parameter Beschreibung, Werte, Voreinstellung
FOx Function Output (Schaltfunktion der Ausgänge 1 und 2)
F1 Relais ist abgefallen bei Schlupf und während Anlaufüberbrückungszeit STP.
(+ Signal auf Klemme 17 = Relais angezogen)
F2 Relais ist angezogen bei Schlupf und während Anlaufüberbrückungzeit STP.
(+ Signal auf Klemme 17 = Relais abgefallen)
F3 Relais ist abgefallen bei Gleichlauf und während Anlaufüberbrückungzeit STP.
(+ Signal auf Klemme 17 = Relais abgefallen)
F4 Relais ist angezogen bei Gleichlauf und während Anlaufüberbrückungzeit STP.
Relais fällt ab bei Schlupf (d.h. wenn Differenzimpulzahl > SPx)
(+ Signal auf Klemme 17 = Relais angezogen)
• Werte: 1 ... 4
• Voreinstellung: 4(empfohlene Einstellung zur Schlupfüberwachung!)
CTx Cycle Time (Rückstellzeit)
Zeit nach der der zugehörige Differenzimpulszähler zurückgesetzt wird.
Die Zeit startet mit der ersten Impulsflanke an In1 oder In2.
(s. hierzu auch „Funktionsweise“, Seite 5)
• Werte: 0.0 ... 1000.0 s
• Voreinstellung: 0.0
NCx Number of Cams (Anzahl Schaltnocken)
Ermöglicht bei mehr als einem Schaltnocken pro Umdrehung die Anzeige der
Drehzahl in RPM.
Ebenso können ungleiche Nockenzahlen zwischen den Impulserzeugern
(Antrieb/Abtrieb) ausgeglichen werden.
• Werte: 1 ... 999
• Voreinstellung: 1 (empfindlichste Einstellung, auch wenn mehrere Nocken vorhanden
sind. Displaywert zeigt Imp./min statt RPM oder Hz)
STP Start-up Delay Time Parallel (Anlaufüberbrückungszeit Ausgänge 1/2)
Üblicherweise sind die Ausgangsrelais nach dem Einschalten des Monitors FS-2
angezogen, bis der Antrieb eingeschaltet wird.
Danach schalten die Ausgänge je nach Schaltfunktion und Anlagenzustand.
Der Parameter gilt für beide Ausgänge. Mit ihm kann ein schlupfendes Anlaufen der
Anlage überbrückt werden, bis der Gleichlaufzustand erreicht ist.
Die Überwachung startet nach Ablauf der Zeit mit der ersten Impulsflanke.
Die Freigabe der Anlaufüberbrückung kann auch extern gestartet werden,
während der Monitor FS-2 an Spannung bleibt (siehe „Elektrischer Anschluss“)
• Werte: 0.0 ... 1000.0 s (min. Einstellung = 0,1 s)
• Voreinstellung: 0.0
FWx Function Wire Break (Leitungsüberwachung, nur FS-2N)
• Werte: 0 = inaktiv / 1 = aktiv
• Voreinstellung: 0
MONITOR FS-2 / FS-2N
SEITE 11
DEUTSCH
Relaisverhalten bei Leitungsfehler
wenn FWx = inaktiv (0) FWx = aktiv (1)
FOx = 1 Relais bleibt angezogen Relais fällt ab
FOx = 2/3 Relais bleibt abgefallen
FOx = 4 Relais bleibt angezogen Relais fällt ab
(Voreinstellung)

SOP Store Output Parallel (Speicherfunktion Ausgänge 1/2)
Bei aktivem Parameter schalten die Ausgänge im Fehlerfall nicht selbsttätig zurück,
sondern müssen intern oder extern zurückgesetzt werden.
Die Funktion wird für beide Ausgänge gleichzeitig aktiviert.
Die Reset-Funktion wirkt ebenfalls auf beide Ausgänge.
• Werte: 0 = inaktiv / 1 = aktiver Frontreset / 2 = Front- und externer Reset
• Voreinstellung: 0
OPP Output Parallel (gleichzeitiges Schalten der Ausgänge 1/2)
Bestimmt ob die Ausgänge im Fehlerfall gleichzeitig schalten.
Unabhängig ob Differenzimpulszahl SP1 oder SP2 überschritten wurde.
• Werte: 0 = inaktiv / 1 = aktiv (nur wirksam, wenn SOP = aktiv, 1 oder 2 und FOx = 4)
• Voreinstellung: 0
DIM Dimension (Anzeigeformat)
Anzeige in Hz oder RPM (Umdrehungen pro Minute)
• Werte: 0 = RPM / 1 = Hz
• Voreinstellung: 0
VER Software Version
Abfragemöglichkeit der installierten Software-Version
(5-stellige Zahl mit dem Kürzel VCO)
Applikationsparameter
Parameter Beschreibung, Werte, Voreinstellung
SPx Switch Point (Schaltpunkt; Anzahl der max. Differenzimpulse)
Differenzimpulsanzahl, die innerhalb der Rückstellzeit nicht erreicht werden darf.
(z.B. SPx = 5, das Relais fällt ab bei Erreichen des 5. Differenzimpulses).
Die Hysterese (Rückschaltpunkt) ist auf 2 Differenzimpulse fest eingestellt. Sie kann nur
wirksam werden, wenn Rückstellzeit CTx = 0.0 s.
• Werte: 1 ... 999
• Voreinstellung: 1
DTx Delay Time (Verzögerungszeit)
Ermöglicht ein verzögertes Schalten der Ausgänge 1/2.
Bei einem Wert größer 0.0 s schalten die Ausgänge erst, wenn der Zustand der Schalt-
punktüber- oder Schaltpunktunterschreitung länger als die hier eingestellte Zeit andauert.
Wird z.B. bei DTx = 5 s die erlaubte Differenzimpulszahl überschritten, aber bereits nach
3 s wieder unterschritten, schaltet der Ausgang nicht.
• Werte: 0.0 ... 1000.0 s (nur wirksam, wenn SOP inaktiv; 0)
• Voreinstellung: 0.0 (keine Verzögerungszeit)
FTx Fleeting Time (Wischfunktion)
Bei einem Ereignis wechselt der Ausgang für die eingestellte Zeit den Schaltzustand,
um dann in die Ausgangslage zurückzuschalten.
• Werte: 0.0 ... 1000.0 s
• Voreinstellung: 0.0 (Wischzeit nicht aktiv)
MONITOR FS-2 / FS-2N
SEITE 12

8. Programmierung
Wird während des Betriebs eine Programmierung durchgeführt, können Sie
mit berührungsgefährlichen Spannungen in Kontakt kommen. Stellen Sie
daher sicher, daß eine Elektrofachkraft die Programmierung übernimmt.
Parameter-Änderungen während des Betriebs, insbesondere Änderungen der
Schaltfunktion und der Schaltpunkte, können zu Fehlfunktionen in der Anlage
führen. Setzen Sie sie daher während des Änderungsvorgangs still und prüfen Sie
anschließend die Funktion.
Ein Programmiervorgang besteht im wesentlichen aus 6 Schritten:
1. Wechsel vom RUN-Modus in den Parameterbereich 1 oder 2 -Taste
2. Anwahl des gewünschten Parameters (FOx, CTx, NCx, etc) / -Tasten
3. Wechsel in den PRG-Modus -Taste
4. Einstellen oder Verändern des Parameterwertes / -Tasten
5. Übernahme des eingestellten Parameterwertes -Taste (> 3 s)
6. Rückkehr in den RUN-Modus -Taste (> 3 s)
Programmierbeispiel DT2 (Delay Time, Ausgang 2)
MONITOR FS-2 / FS-2N
SEITE 13
DEUTSCH
Vorgang Display
Wechsel vom RUN-Modus in den Parameterbereich (hier 2)
-Taste 2 x kurz betätigen.
Display zeigt den 2. Parameterbereich ...
Anwahl des gewünschten Parameters (hier DT2)
-Taste so oft betätigen,
bis im Display der Parameter DT2 mit
dem aktuell eingestellten Wert erscheint (hier Voreinstellung 0.0) ...
Wechsel in den PRG-Modus
-Taste 1 x kurz betätigen.
Gerät ist im Programmiermodus.
PRG-Indikator sichtbar, Parameterkürzel blinkt ...
Einstellen oder Verändern des Parameterwertes
- oder -Taste betätigen,
bis der gewünschte Parameterwert angezeigt wird ...
(s. auch „Numerische Eingaben“; Folgeseite)
Übernahme des eingestellten Parameterwertes
-Taste drücken, bis das Parameterkürzel nicht mehr blinkt
und der Indikator PRG verschwunden ist.
Der neue Parameterwert wird angezeigt und ist wirksam ...
Rückkehr in den RUN-Modus
-Taste ca. 3 s drücken oder Time-Out-Funktion abwarten (ca.15 s)
Gerät ist wieder im RUN-Modus, der aktuelle Istwert wird angezeigt ...
CH2 RUN
CH2 RUN
CH2 RUNPRG
CH2 RUNPRG
CH2 RUN
CH2 RUN

Hinweise zur Programmierung
RUN-Modus
Auch während einer Programmierung verbleibt das Gerät intern im RUN-Modus!
(Erkennbar am RUN-Indikator).
D.h. bis zur Übernahme eines neuen Wertes mit der -Taste führt das Gerät seine
Überwachungsfunktion auf Basis der vorher eingestellten Parameter aus und schal-
tet Relais- und Transistorausgänge entsprechend.
Hinweis:
Durch eine Dauerbetätigung der -Taste im RUN-Modus wird die Überwachungs-
funktion des Monitors deaktiviert. Die Deaktivierung gilt für die Dauer des Tasten-
druckes.
Time Out Funktion
Wird während einer Programmierung ca. 15 s lang keine Taste betätigt, wird dies
als Abbruch gewertet.
Parameteränderungen, die nicht mit der -Taste übernommen wurden, werden
verworfen. Der zuvor eingestellte Parameterwert wird zurückgeholt und bleibt für
die Überwachungsfunktionen wirksam.
Numerische Eingaben
Die oder -Taste betätigen und festhalten.
Die kleinste Dekade wird aktiv und je nach Tastenwahl auf- oder abgezählt (z.B. 1, 2,
3, ... 0). Danach folgt die nächste Dekade, usw.
Sobald die Taste losgelassen wird, blinkt die aktive Dekade. Sie wird durch Einzel-
druck auf die oder -Taste eingestellt. Danach blinkt die vorhergehende Dekade
und kann eingestellt werden.
Factory Reset
Die werkseitigen Grundeinstellungen können durch gleichzeitiges Betätigen der -
und -Taste während des Netz-Einschaltens zurückgeholt werden. Dabei gehen
alle eingegebenen Parameterwerte verloren.
KEY-Funktion
Um Fehleingaben zu verhindern, lässt sich das Gerät verriegeln.
• Verriegeln:
Tasten / gleichzeitig betätigen und festhalten. Der KEY-Indikator blinkt.
Tasten loslassen, wenn der KEY-Indikator dauerhaft sichtbar ist.
• Entriegeln:
Tasten / gleichzeitig betätigen und festhalten. Der KEY-Indikator blinkt.
Tasten loslassen, wenn der KEY-Indikator nicht mehr sichtbar ist.
MONITOR FS-2 / FS-2N
SEITE 14

9. Technische Daten
Spannungsversorgung
Versorgungsspannung AC/DC-Eingang 110 ... 240 V AC/DC (50...60 Hz)
Versorgungsspannung DC-Eingang 27 V DC (typ. 24 V DC)
Spannungstoleranz -20 ... +10 %
Leistungsaufnahme AC/DC-Eingang: 5 VA / DC-Eingang: 3 W
Sensoreingänge FS-2
Sensortypen PNP/NPN; NAMUR (24 V DC)
Sensorversorgung 24 V DC; kurzschluss- und überlastfest
Laststrom Sensoreingang ca. 10 mA
Stromverbrauch Sensor max. 15 mA
Schaltpunkt für PNP-Geber > 12 V EIN; < 5 V AUS
Schaltpunkt für NPN-Geber > 15 V AUS; < 8 V EIN
Zählfrequenz max. 400 Hz
(min. Impulsdauer 1,2 ms)
Sensoreingänge FS-2N
Sensortyp NAMUR (nach EN50227)
Sensorversorgung 8,2 V DC
Schaltpunkt < 1,55 mA EIN; > 1,75 mA AUS
Leitungsüberwachung Leitungsunterbrechung: < 0,1 mA
Kurzschluss: > 6 mA
Zählfrequenz max. 400 Hz
(min. Impulsdauer 1,2 ms)
Kennwerte
Genauigkeit der Frequenzmessung < 1%
Bereitschaftsverzögerungszeit 300 ms (entspricht Display-Refresh-Zeit)
Reset/Release-Eingänge 1/2
Externe Hilfsspannung 24 V DC
Stromaufnahme typ. 2,5 mA
Schaltpunkt für Plusschaltung > 14 V
Ausgänge
Relaisausgänge 2 Wechsler; potentialfrei
Schaltvermögen 6 A (250 V AC); B300, R300
Relaisschaltzeiten 10 ... 20 ms (anziehend)
30 ... 40 ms (abfallend)
Transistorausgänge PNP-geschaltet
extern versorgt; kurzschlussfest
Schaltspannung/Schaltstrom 24 V DC (±20%) / max. 15 mA
MONITOR FS-2 / FS-2N
SEITE 15
DEUTSCH

Gerätedaten
Gehäuse Klemmschienengehäuse; Kunststoff
Abmessungen (H x B x T) 78 x 45 x 120 mm
Gewicht 490 g
Schutzart Gehäuse/Klemmen IP 50/20
Anschluss 21 Doppelkammerkastenklemmen; 2 x 2,5 mm² (AWG 14)
Anzeige LC-Display; 7/14-Segment
Umgebungsbedingungen
Umgebungs-/ Lagertemperatur -20...+60°C / -25...+80°C
Luftdruck 75...106 kPa
Zulässige relative Luftfeuchtigkeit max. 75 % (35°C)
Maximale Betriebshöhe 2000 m über NN
cULus-Prüfbedingungen Gehäusemaße für Erwärmungsprüfung:
200 x 200 x 150 mm
CE-Kenzeichnung gemäß EN 61010 (1993); +A2 (1995; EMV 89/336/EWG)
EN50081-1; EN 61000-6-2
10. Maßzeichnung
11. Wartung, Instandsetzung, Entsorgung
Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhaltung
notwendig. Das Gerät darf nur vom Hersteller repariert werden.
Falls erforderlich, kann das Gerät von einer Fachkraft nach dem Abschalten aller
angeschlossenen Stromkreise mit einem trockenen Tuch gereinigt werden.
Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen
nationalen Bestimmungen.
MONITOR FS-2 / FS-2N
SEITE 16
120
35,5
45
78
14
6
5
2
19 20 21 22 23 24
13 14 15 16 17 18
3
9
78 10 11 12

Typische Eingangsbeschaltung FS-2
MONITOR FS-2 / FS-2N
SEITE 17
DEUTSCH
70E
UBB (24 V)
+ sensor supply
npn
pnp
- sensor supply
270E
270E
47n
1n0
1n0
2K2
2K2
4K7
10K
4K7
10K
ϑ
10n0
4n7

The operating instructions
... apply to all monitors type FS-2 / FS-2N.
... are for authorised persons according to the EMC and low voltage directives.
... are part of the unit. They contain information about the correct handling of the
product. Read them before use to familiarise yourself with operating conditions,
installation and operation. Follow the safety instructions.
Contents
1. Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19
2. Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20
3. Operating principle (setting example) . . . . . . . . . . . . . . . . . . page 21
4. Operating and indicating elements. . . . . . . . . . . . . . . . . . . . page 22
5. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23
6. Electrical connection
Terminal connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23
Voltage supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23
Connection of the sensors (In1, 2) . . . . . . . . . . . . . . . . . . . . page 24
Inputs release 1/2, reset 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . page 24
Load circuits relay outputs (Out1, 2) . . . . . . . . . . . . . . . . . . page 25
Load circuits transistor (Out1, 2) . . . . . . . . . . . . . . . . . . . . . page 25
Load circuits fault outputs (only FS-2N) . . . . . . . . . . . . . . . . page 25
7. Navigation and parameter table . . . . . . . . . . . . . . . . . . . . . . page 26
System parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 26
Application parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 28
8. Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29
Programming example (DT2) . . . . . . . . . . . . . . . . . . . . . . . . page 29
Notes on programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 30
9. Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 31
10.Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 32
11.Maintenance, repair, disposal . . . . . . . . . . . . . . . . . . . . . . . . page 32
Input circuit diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 33
Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 50
MONITOR FS-2 / FS-2N
PAGE 18

1. Safety instructions
Follow the operating instructions. Non-observance of the instructions, operation
which is not in accordance with use as prescribed below, wrong installation or
handling can affect the safety of people and the plant.
The installation and connection must comply with the applicable national and
international standards. Responsibility lies with the person installing the unit.
The unit must be installed, connected and put into operation by a qualified electri-
cian as
• during the installation dangerous contact voltage occurs and
• the safe function of the unit and the plant is only guaranteed when installation
is correctly carried out.
Disconnect the unit externally before handling it. Also disconnect any indepen-
dently supplied relay load circuits.
Be careful when handling the connected unit. Due to the protection rating IP 20
this is only allowed by qualified personnel.
The design of the units corresponds to the protection class II except for the termi-
nal blocks. Protection against accidental contact (finger-touch to IP20) for qualified
personnel is only guaranteed if the terminal screw has been completely screwed in.
For the correct operation the unit must be mounted in a housing (protection rating
IP40 or higher) which can only be opened using a tool or in a closed control cabi-
net.
If the unit has an external 24 V DC supply, this voltage must be generated and
supplied externally according to the requirements for safe extra-low voltage (SELV)
since without further measures this voltage is supplied near the operating ele-
ments and at the terminals for the supply of connected pulse pick-ups.
The wiring of all signals concerning the SELV circuit of the unit must also meet the
SELV criteria (safe extra-low voltage, safe galvanic separation from other circuits).
If the externally supplied or internally generated SELV voltage is externally ground-
ed, the responsibility lies with the user in accordance with the applicable national
installation regulations. All statements in the operating instructions refer to the
unit which is not grounded with respect to the SELV voltage.
It is not allowed to supply external voltage to the terminals for the pulse pick-up
supply. The consumption of current which exceeds the value given in the technical
data is not allowed.
An external main switch must be installed for the unit which can switch off the
unit all related circuits. This main switch must be clearly assigned to the unit.
MONITOR FS-2 / FS-2N
PAGE 19
ENGLISH

According to the technical specifications below the unit can be operated in a wide
operating temperature range. Because of the additional internal heating the oper-
ating elements and the housing walls can hive high perceptible temperatures when
touched in hot environments.
In case of malfunction of the unit or uncertainties please contact the manufacturer.
Tampering with the unit can seriously affect the safety of people and the plant.
This is not permitted and leads to an exclusion of liability and warranty.
2. Function and features
The monitor FS-2/FS-2 N is a pulse evaluation system. It is mainly used for slip
monitoring of clutches, belt conveyors and other applications where rotational
speed differences must be evaluated.
The monitor takes the rotational speed proportional pulse sequences of the drive
and power take-off side at 2 separate inputs, supplies them to two internal coun-
ters and continuously monitors the difference between the two counter values.
Slip is indicated by the rotational speed difference between the drive and power
take-off side which occurs in case of blocking or overload. From the rotational
speed difference the monitor determines the number of the differential pulses and
compares them with the set limit values/switch points.
The monitor switches if the set number of the differential pulses is reached within
the set reset time.
MONITOR FS-2 / FS-2N
PAGE 20
Antrieb (Master) Abtrieb (Slave)
Kupplung
Schaltnocken
Impulsgeber
MONITOR
Frequency/Slip
IN1 IN2
OUT1 OUT2
No assignment of the pulses
to the inputs required!
drive (master) power take-off (slave)
clutch
switching cam
pulse pick-up
