IFM Electronic Efector 150 KNM User manual

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Kapazitiver
Niveausensor
Capacitive level sensor
Capteur de niveau
capacitif
KNM
Sachnr. 701775/00 02/2006

SEITE 2
Inhalt Seite
Bestimmungsgemäße Verwendung ------------------------------------ 2
Montage ---------------------------------------------------------------------- 3
Elektrischer Anschluß ------------------------------------------------------ 3
Bedienung -------------------------------------------------------------------- 3
Programmieren ------------------------------------------------------------------ 3
Inbetriebnahme/Betrieb ---------------------------------------------------- 8
Bestimmungsgemäße Verwendung
• Kapazitiver Niveauschalter zur Überwachung von Füllständen
trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunst-
stoffgranulaten.
• Automatischer Abgleich auf das zu erfassende Medium durch Pro-
grammiertaste.
• Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann
in direktem Kontakt mit dem Schauglas montiert werden (ohne
Luftspalt).
Programmiertaste
LEDs rot, gelb, grünAktive Fläche
Gewindehülse

Montage

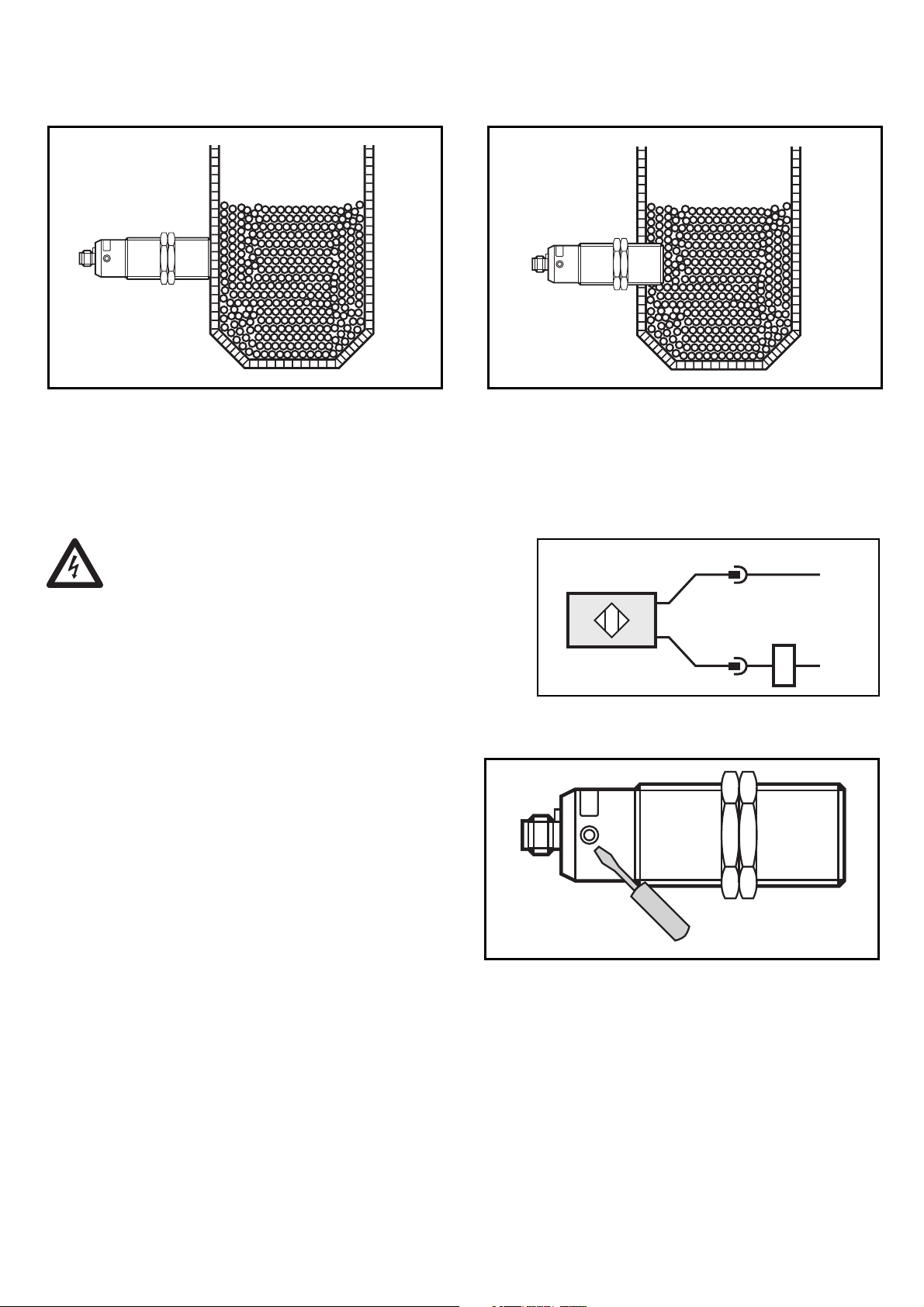

Montieren Sie den Niveauschalter wie abgebildet:
Elektrischer Anschluß
Schalten Sie die Anlage span-
nungsfrei. Schließen Sie das
Gerät an (siehe Typenschild).
Bedienung
Gleichen Sie den Sensor ab.
Drücken Sie dazu die Program-
miertaste mit einem stumpfen
Gegenstand.
Programmieren
Übersicht über die Modi und ihre Grundfunktionen:
•Betriebsmodus: Normaler Arbeitsbetrieb. In diesem Modus sind alle
normalen Sensorfunktionen aktiv.
•Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Voll-
abgleich.
•Öffner-/Schließermodus (OES-Modus): Wechsel zwischen Öffner-
und Schließerfunktion.
SEITE 3
L1
2
3N
Nicht medienberührend
(nur für nichtmetallische Behälter) Medienberührend

Leerabgleich
Das Gerät mußnach dem Einbau in den leeren Behälter abgeglichen
werden (Leerabgleich). Als „leer“kann der Behälter dann betrachtet
werden, wenn das zu erfassende Füllgut mindestens 20mm von der
aktiven Zone entfernt ist. Erfaßt der Sensor nach dem Abgleich ein
Füllgut, ändert sich sein Schaltzustand.
Hinweis:
Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch
empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“mit voll
bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerab-
gleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale
Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung
beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maxi-
male Betriebssicherheit für die Applikation. Beim Leerabgleich gene-
riert der interne Mikroprozessor 2 Werte.
Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsig-
nal. Der zweite Wert ist ein angenommener Meßwert für den Vollzu-
stand. Dieser wird aus dem gerade gemessenen Leerzustand und
einem werksseitig vordefinierten Signalabstand berechnet. Dieser
zweite Wert wird beim Vollabgleich durch einen tatsächlichen
Meßwert ersetzt.
SEITE 4

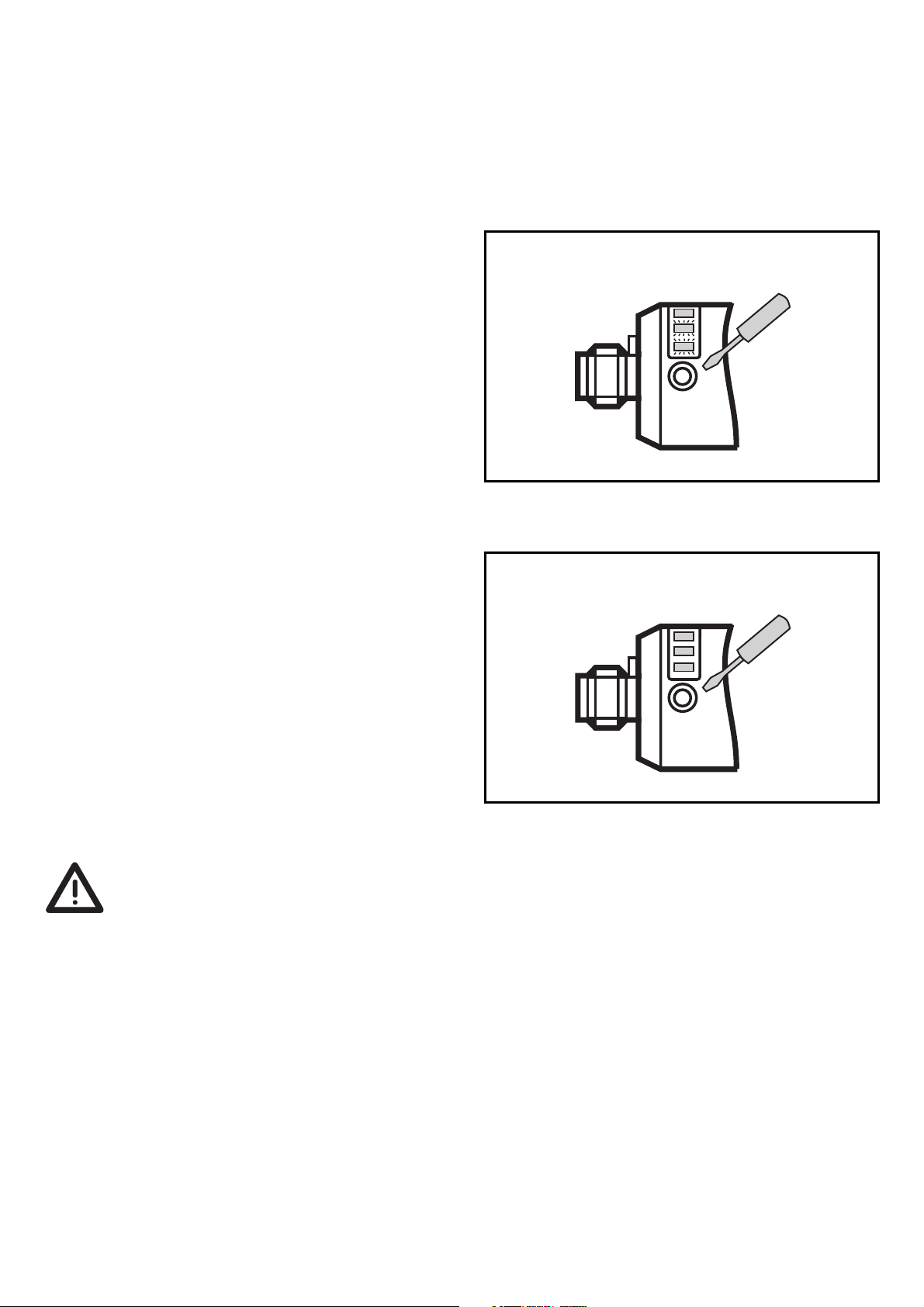

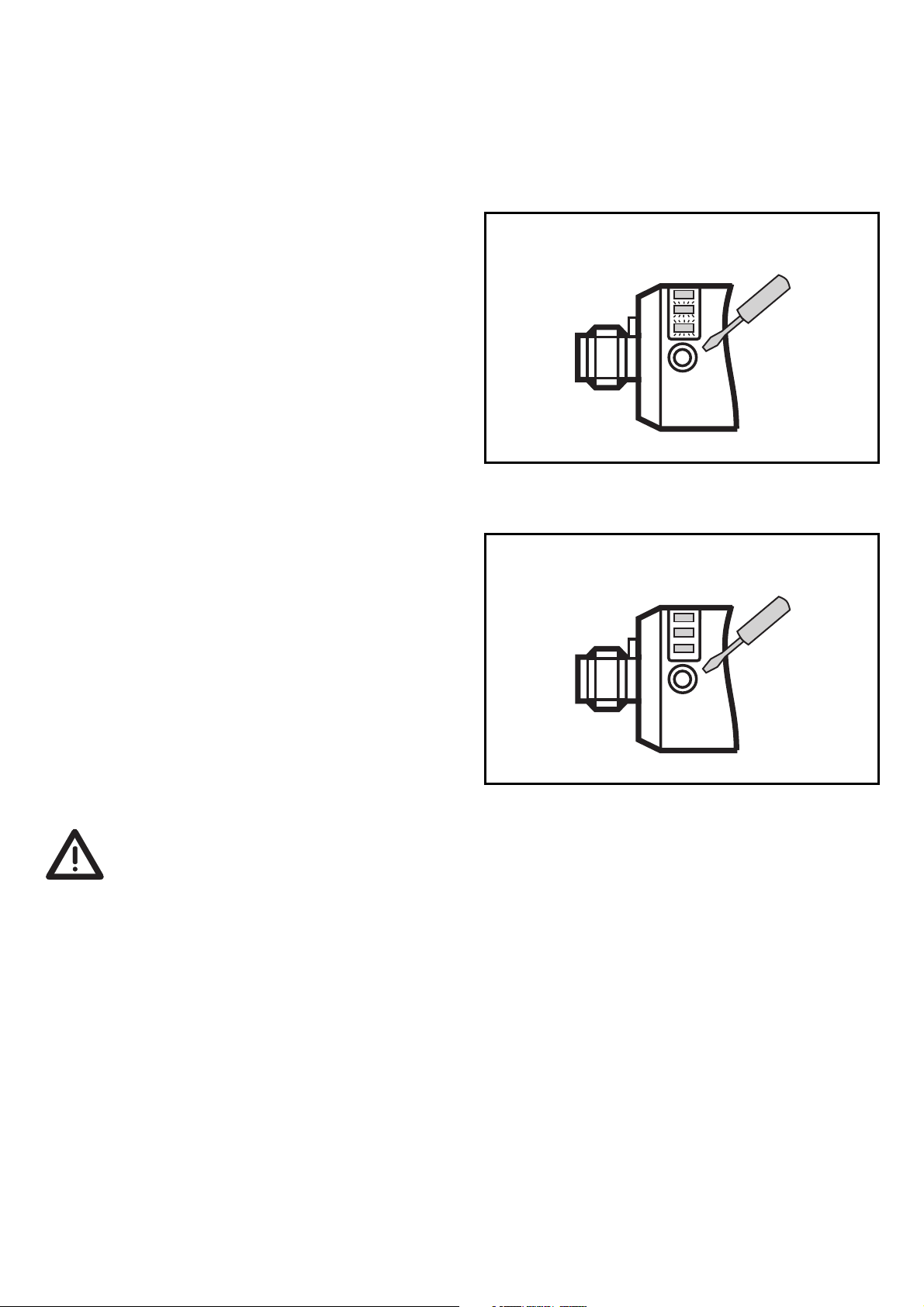

Drücken Sie die Programmiertaste, bis die
grüne LED blinkt (mindestens 1s, aber nicht
länger als 5s; Gerät ist im Abgleichmodus).
Nach dem Abgleichvorgang sind - bei Ausgangs-
funktion „Schließer“- alle LEDs aus. Bei Aus-
gangsfunktion „Öffner“leuchtet die gelbe LED.
1 ... 5s

Vollabgleich
Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt
werden, so daßdas Gerät schaltet.
Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicher-
te Wert für den Leerzustand wird durch den Vollabgleich nicht über-
schrieben. Nach einem erneuten Leerabgleich werden beide Werte
wieder automatisch gesetzt; die zuletzt definierten Werte werden
überschrieben.
Führen Sie deshalb immer zuerst den Leerabgleich durch, danach
bei Bedarf den Vollabgleich!
OES-Modus:
Der Schaltausgang des Gerätes kann als Öffner- oder Schließerkontakt
betrieben werden. Dazu muss das Gerät zunächst in den OES-Modus
gebracht werden.
Aktivieren des OES-Modus:
Drücken Sie die Programmiertaste
für mind. 10s.
Die grüne LED blinkt zunächst
langsam (ca. 1Hz), dann nach 5s
schneller (ca. 2Hz), nach 10s wie-
der langsam (ca. 1Hz).
SEITE 5

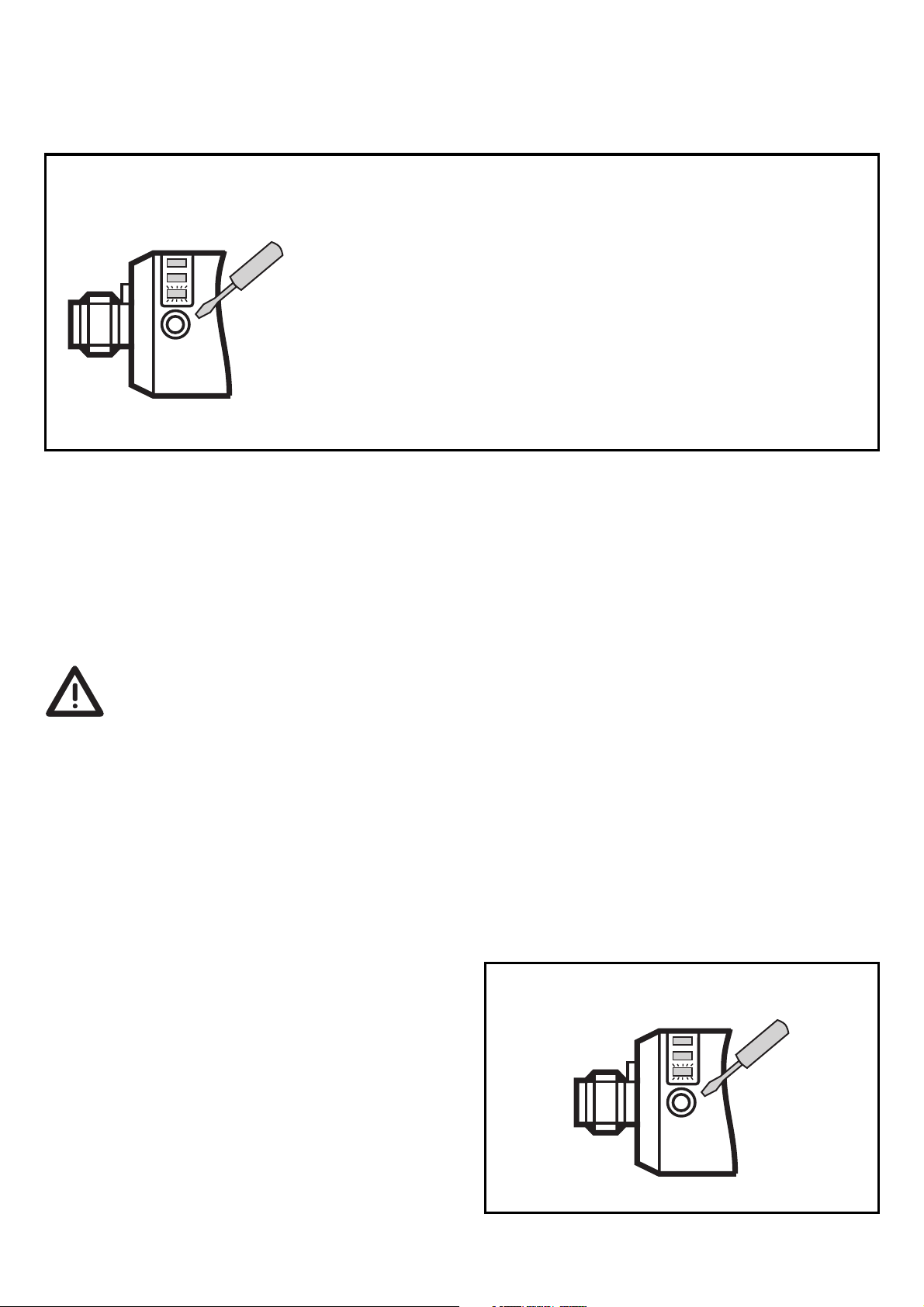

Drücken Sie die Programmiertaste, bis die
grüne LED schnell blinkt
(= Gerät ist im Abgleichmodus).
Die LED blinkt zunächst langsam (ca. 1Hz), nach
5s blinkt sie doppelt so schnell (ca. 2Hz).
Nach dem Abgleichvorgang leuchtet - bei Aus-
gangsfunktion „Schließer“- nur noch die gelbe
LED. Bei Ausgangsfunktion „Öffner“sind alle
LEDs aus.
5 ... 10s
min. 10s

Das Gerät zeigt nun die aktuelle Ausgangsfunktion an (Öffner oder
Schließer):
•Schließer: grüne LED blinkt langsam (ca. 1Hz)
•Öffner: grüne und gelbe LED blinken abwechselnd (ca. 1Hz)
Wechsel der Ausgangsfunktion:
Drücken Sie die Programmiertaste
für mind. 1 s, aber nicht länger als
5s.
Der erfolgte Wechsel wird nach
dem Loslassen der Programmierta-
ste unmittelbar durch die LEDs
angezeigt.
Deaktivieren des OES-Modus:
Drücken Sie im OES-Modus die
Programmiertaste, bis die LEDs
erlöschen (mind. 5s).
Das Gerät befindet sich wieder im
Betriebsmodus. Alle normalen
Sensorfunktionen sind wieder
aktiv.
Nach jedem Programmiervorgang muß der OES-Modus
deaktiviert werden.
Wenn nach dem Sprung in den OES-Modus 30s lang keine
Bedienung erfolgt, springt das Gerät selbsttätig in den Betriebs-
modus zurück, wobei die Ausgangsfunktion undefiniert ist.
Wiederholen Sie den Programmiervorgang und deaktivieren Sie
danach den OES-Modus.
Hinweis:
Im OES-Modus ist die Schaltfunktion des Sensors inaktiv. Der Ausgang
behält unverändert den Schaltzustand bei, der vor dem Einschalten des
OES-Modus bestand. Der Ausgang bleibt quasi „eingefroren“, bis der
OES-Modus wieder deaktiviert wird.
SEITE 6
1 ... 5s
min. 5s

Fehlermeldungen
Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach
dem Abgleichversuch schnell mit ca. 8Hz (Abgleichfehler).
Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-
taste oder schalten Sie die Betriebspannung aus und wieder ein. Die
bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert
gespeichert.
Mögliche Gründe für eine Fehlermeldung:
•Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering
(z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsände-
rung)
•Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die
falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-
abgleich im Leerzustand)
•Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf
Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn
die aktive Zone ins Wasser getaucht ist)
Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur
Fehlerbehebung den Abgleich.
Weitere Fehlerarten:
•Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbe-
reich
•Interner Fehler (kann nur durch Aus- und wieder Einschalten der
Betriebsspannung gelöscht werden, Hardware-Reset)
SEITE 7

Inbetriebnahme/Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sen-
sor durch geeignete Maßnahmen zum Ansprechen.
Anzeige durch LEDs:
Die rote LED wird während des Wechselns zwischen „Medium nicht
vorhanden“und „Medium vorhanden“kurz aktiv (blinkt mit 1Hz),
wenn das Medium die Schaltschwelle unmittelbar erreicht hat. Dies
kann insbesondere bei sehr langsamen Füllstandsänderungen auftre-
ten und stellt keine Fehlermeldung im Sinne einer Gerätestörung dar.
Der Betrieb des Niveauschalters ist wartungsfrei. Beachten Sie für eine
einwandfreie Funktion:
•Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen
und Fremdkörpern freigehalten werden, insbesondere bei Montage
mit aktiver Fläche nach oben.
SEITE 8
LED grün
•Blinkt langsam (1Hz): Abgleichmodus Leerabgleich oder
OES-Modus (Ausgang als Schließer konfiguriert)
•Blinkt schnell (2Hz): Abgleichmodus Vollabgleich
•AUS: Gerät im Betriebsmodus
LEDs grün +
gelb •blinken abwechselnd (1Hz): OES-Modus
(Ausgang als Öffner konfiguriert)
LED gelb •AUS: Schaltausgang gesperrt
•EIN: Schaltausgang leitend
LED rot •Blinkt schnell (8Hz): Abgleichfehler, interner
Fehler
•Blinkt langsam (1Hz): Schaltschwelle unmittelbar erreicht

Contents Page
Function and features ------------------------------------------------------ 9
Mounting -------------------------------------------------------------------- 10
Electrical connection ------------------------------------------------------ 10
Operation -------------------------------------------------------------------- 10
Programming ------------------------------------------------------------------ 10
Set-up / Operation -------------------------------------------------------- 14
Function and features
•Capacitive level switch for monitoring levels of liquids and dry bulk
material, preferably plastic granulates.
•Automatic adjustment to the medium to be detected by means of
programming pushbutton.
•The sensing face is rated for temperatures up to 110°C and can be
mounted in direct contact with the sight glass (without air gap).
PAGE 9
programming pushbutton
LEDs red, yellow, green sensing face
threaded sleeve

Mounting
Mount the level switch as shown:
Electrical connection
Disconnect the installation from
power. Connect the unit (see
type label).
Operation
Adjust the sensor. To do so, press
the programming pushbutton with
a blunt object.
Programming
Overview of the modes and their basic functions:
•Operating mode: Normal operating mode. In this mode all normal
sensor functions are active.
•Adjustment mode: Setting of the switching threshold by empty and
full adjustment.
•Normally closed/normally open mode (NO/NC mode): Change bet-
ween normally closed and normally open function.
PAGE 10
L1
2
3N
Not in contact with the medium
(only for non-metallic tanks)
In contact with the medium

Empty adjustment
The unit must be adjusted after installation in the empty tank (empty
adjustment). The tank can be considered to be "empty" when the
medium to be detected is min. 20mm away from the active zone. If the
sensor detects a medium after adjustment, its switching status chan-
ges.
Note:
The sensor is operational just with empty adjustment. However, it is
recommended to carry out a "full adjustment" with the active zone
being completely covered after empty adjustment. On the basis of the
values for the empty state/full state the internal microprocessor deter-
mines the optimum position of the switching thresholds between the
two states. Using both adjustment criteria (empty and full adjustment)
results in the maximum operational reliability for the application. For
empty adjustment the internal microprocessor generates 2 values.
The first value corresponds to the sensor signal measured in the empty
state. The second value is an assumed measured value for the full
state. It is calculated from the just measured empty state and a factory
signal preset. For full adjustment this second value is replaced by a real
measured value.
PAGE 11
Press the programming pushbutton until the
green LED flashes (for min.1s and max. 5s; unit is
in the adjustment mode).
After adjustment - for the output function "nor-
mally open" - all LEDs are off. For the output
function "normally closed" the yellow LED lights.
1 ... 5s

Full adjustment
After empty adjustment the full state is to be achieved, if possible, so
that the unit switches.
The full adjustment can be repeated as often as you like. The stored
value for the empty state is not overwritten by the full adjustment.
After a new empty adjustment both values are automatically set again,
the values last defined are overwritten.
Therefore always carry out the empty adjustment first, then, if
necessary, the full adjustment!
NO/NC mode:
The switching output of the unit can be operated as normally closed
or normally open contact. To do so the unit must first be put in the
NO/NC mode.
Activating the NO/NC mode:
Press the programming pushbut-
ton for min. 10s.
The green LED first flashes slowly
(about 1Hz), after 5s more quickly
(about 2Hz), after 10s slowly again
(about 1 Hz).
PAGE 12
Press the programming pushbutton until the
green LED flashes quickly
(= unit is in the adjustment mode).
The LED first flashes slowly (about 1 Hz), after 5s
it flashes double as quickly (about 2 Hz).
After adjustment - for the output function " nor-
mally open" - only the yellow LED lights. For the
output function "normally closed" all LEDs are
off.
5 ... 10s
min. 10s

The unit now displays the current output function (normally closed or
normally open):
•Normally open: green LED flashes slowly (about 1Hz)
•Normally closed: green and yellow LEDs flash alternately (about 1Hz)
Changing the output function:
Press the programming pushbut-
ton for min. 1s but not longer than
5s.
The change is immediately display-
ed by the LEDs after the program-
ming pushbutton is released.
Deactivating the NO/NC mode:
Press the programming pushbut-
ton in the NO/NC mode until the
LEDs go out (min. 5s).
The unit is in the operating mode
again. All normal sensor functions
are active again.
After each programming operation the NO/NC mode must
be deactivated.
If after the change into the NO/NC mode no operation is carried
out for 30s the unit automatically changes back to the operating
mode. The output function is not defined. Repeat the pro-
gramming operation and then deactivate the NO/NC mode.
Note:
The switching function of the sensor is not active in the NO/NC mode.
The output maintains the switching state which it had before swit-
ching on the NO/NC mode. The output stays virtually "frozen" until
the NO/NC mode is deactivated again.
PAGE 13
1 ... 5s
min. 5s

Error messages
If empty or full adjustment cannot be made, the red LED flashes quick-
ly at about 8Hz after the adjustment attempt (adjustment error).
To delete this error message press the programming pushbutton once
or power off and then power on again. The measured values succes-
sfully read so far remain unchanged.
Possible reasons for an error message:
•The signal difference between the empty and full state is too small
(e.g. empty and full adjustment without sufficient change of the
level).
•The signal change between the empty and full state is in the wrong
order (e.g. empty adjustment in the full state and then full adjust-
ment in the empty state).
•Empty adjustment outside the operating range (e.g. empty adjust-
ment in case of direct contact with an electrically grounded medi-
um, e.g. if the active zone is immersed in water).
Help: Avoid the above-mentioned errors and repeat the adjustment for
error correction.
Further faults:
•Electronic fault or sensing zone of the unit damaged.
•Internal fault (can only be deleted by power off and then power on
again, hardware reset).
PAGE 14

Set-up/Operation
Check the safe functioning of the unit. To do so, bring about a sensor
response by taking suitable measures.
Display by LEDs:
The red LED becomes active for a short time during the change bet-
ween "medium not present" and "medium present" (flashes at 1Hz)
if the medium is close to reaching the switching threshold. This can
occur in particular if the level changes very slowly and is no error mes-
sage meaning a fault in the unit.
The operation of the level switch is maintenance-free. For a correct
function ensure:
•The sensing face and the open space should be kept free of depo-
sits and foreign bodies, particularly for mounting with the sensing
face showing upwards.
PAGE 15
LED green
•Flashes slowly (1Hz): adjustment mode empty state or
NO/NC mode (output configured as normally open)
•Flashes quickly (2Hz): adjustment mode full state
•OFF: unit in the operating mode
LEDs green +
yellow •flash alternately (1Hz): NO/NC mode
(output configured as normally closed)
LED yellow •OFF: switching output disabled
•ON: switching output enabled
LED red •flashes quickly (8Hz): adjustment error, internal fault
•flashes slowly (1Hz): close to reaching the switching thres-
hold

Contenu Page
Fonctionnement et caractéristiques ------------------------------------ 16
Montage -------------------------------------------------------------------- 17
Raccordement électrique ------------------------------------------------ 17
Manipulation -------------------------------------------------------------- 17
Programmation ---------------------------------------------------------------- 17
Mise en service / Fonctionnement -------------------------------------- 22
Fonctionnement et caractéristiques
•Détecteur de niveau capacitif pour contrôler les niveaux de liquides
et de matières en vrac sèches, de préférence de granulés plastiques.
•Réglage automatique sur le fluide àdétecter par bouton-poussoir de
programmation.
•La face active est conçue pour des températures jusqu'à110°C et
peut être montée en contact direct avec le hublot (sans espace
d'air).
PAGE 16
bouton-poussoir de programmation
LED rouge, jaune, verte face active
tube fileté

Montage
Monter le détecteur de niveau selon l'illustration:
Raccordement électrique
Mettre l'installation hors tension.
Raccorder le détecteur (voir l'éti-
quette).
Manipulation
Régler le détecteur. Pour ce faire,
appuyer sur le bouton-poussoir de
programmation avec un objet non
pointu.
Programmation
Aperçu des modes et de leurs fonctions de base:
•Mode de fonctionnement: Mode de travail normal. Dans ce mode,
toutes les fonctions standards du détecteur sont actives.
•Mode de réglage: Réglage du seuil de commutation en effectuant
le réglage vide et plein.
•Mode normalement ouvert/normalement fermé(mode NO/NF). Chan-
gement entre fonction normalement ouvert et normalement fermé.
PAGE 17
L1
2
3N
Sans contact avec le fluide
(seulement pour des cuves
non métalliques)
En contact avec le fluide

Réglage vide
Après le montage dans la cuve vide l'appareil doit être réglé(réglage
vide). La cuve peut être considérée comme "vide" si le fluide àdétec-
ter est au min. à. 20 mm de la zone active. Si le détecteur détecte un
fluide après le réglage, il change son état de commutation.
Note:
Le détecteur peut fonctionner avec le réglage vide seul. Cependant, il
est recommandéd'effectuer également un "réglage plein" avec la
zone active entièrement couverte après le réglage vide. Grâce àla
combinaison réglage vide/réglage plein, le microprocesseur interne
détermine la position optimale des seuils de commutation entre les
deux états. Lorsque les deux critères de réglage (réglage vide et régla-
ge plein) sont utilisés, la fiabilitémaximale est atteinte pour l'applica-
tion. En cas de réglage vide, le microprocesseur interne génère 2
valeurs.
La première valeur correspond au signal du détecteur mesuréàl'état
vide. La deuxième valeur est une valeur mesurée supposée pour l'état
plein. Ceci est calculépar l'état vide qui vient d'être mesuréet un
préréglage du signal effectuéen usine. Lors du réglage plein cette
deuxième valeur est remplacée par une valeur mesurée réelle.
PAGE 18
Appuyer sur le bouton-poussoir de program-
mation jusqu'àce que la LED verte clignote
(pour min. 1s et max. 5s = appareil est en mode
de réglage).
Après le réglage, avec la fonction de sortie "nor-
malement ouvert", toutes les LED sont éteintes.
Avec la fonction de sortie "normalement fermé"
la LED jaune est allumée.
1 ... 5s

Réglage plein
Après le réglage vide, le réglage plein doit être réalisé, si possible, de
façon àce que l'appareil commute.
Le réglage plein peut être répétéaussi souvent que souhaité. La valeur
mémorisée pour l'état vide n'est pas effacée par le réglage plein. Après
un nouveau réglage vide, les deux valeurs sont automatiquement
mises. Les dernières valeurs définies sont remplacées.
De ce fait, effectuer d'abord toujours le réglage vide, ensuite, si
besoin, le réglage plein!
Mode NO/NF:
La sortie de commutation de l'appareil peut être utilisée comme
contact normalement ouvert ou normalement fermé. Pour faire cela
l'appareil doit être mis au mode NO/NF d'abord.
Activation du mode NO/NF:
Appuyer sur le bouton-poussoir de
programmation pendant min.
D'abord la LED verte clignote len-
tement (env. 1Hz), après 5s plus
rapidement (env. 2Hz), après 10s
lentement de nouveau (env. 1Hz).
PAGE 19
Appuyer sur le bouton-poussoir de program-
mation jusqu'àce que la LED verte clignote
rapidement (= appareil est en mode de réglage).
La LED clignote d'abord lentement (env. 1Hz),
après 5s elle clignote deux fois plus vite (env. 2Hz).
Après le réglage, avec la fonction de sortie "nor-
malement ouvert", seulement la LED jaune est
allumée. Pour la fonction de sortie "normale-
ment fermé" toutes les LED sont éteintes.
5 ... 10s
min. 10s

PAGE 20
Maintenant l'appareil affiche la fonction de sortie actuelle (normale-
ment ferméou normalement ouvert):
•Normalement ouvert: LED verte clignote lentement (env. 1Hz)
•Normalement fermé: LED verte et jaune clignotent en alternance
(env. 1 Hz)
Changement de la fonction de
sortie:
Appuyer sur le bouton-poussoir de
programmation pendant min. 1s
et max. 5s.
Le changement est affichéimmé-
diatement par les LED après que le
bouton-poussoir de programmati-
on ait étérelâché.
Déactivation du mode NO/NF:
Appuyer en mode NO/NF sur le
bouton-poussoir de programmati-
on jusqu'àce que les LED s'éteig-
nent (min. 5s).
L'appareil est de nouveau en mode
de fonctionnement. Toutes les fon-
ctions du détecteur sont actives de
nouveau.
Après chaque programmation, le mode NO/NF doit être
désactivé.
S'il n'y a pas de manipulation pendant 30s après le changement dans
le mode NO/NF, l'appareil repasse automatiquement en mode de fon-
ctionnement, la fonction de sortie n'étant pas définie. Répéter la pro-
grammation et ensuite déactiver le mode NO/NF.
Note:
En mode NO/NF, la fonction de commutation du détecteur n'est pas
active. La sortie maintient l'état de commutation inchangéqui existait
avant l'activation du mode NO/NF. La sortie reste pratiquement "figée"
jusqu'àce que le mode NO/NF soit désactivéde nouveau.
1 ... 5s
min. 5s
