IKA 36400.00 HB 10 basic User manual

IKA Service-Manual
IKA®
IKA – Werke GmbH & Co. KG
Janke & Kunkel-Str. 10
D - 79219 Staufen
Phone: [phone] / 202
Fax: [phone]
E-Mail: [email protected]
Internet: http://www.ika.com/
Rotary Evaporator / Rotationsverdampfer
RV 10 basic D-C Set (coated)
IKA ID: 80230.00
Version: 100-240V
consisting of / bestehend aus:
•35400.00 RV 10 basic
•36400.00 HB 10 basic
•37555.00 RV 10.20

Type: Item No.:3540000
Date: 3540000SZ_h
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
5 3439900 Gehäusefuß housing foot D 21,0 H 15,0 d 7,7
6 3716600 Blech sheet
7 3774900 Anschlag stopper M4
8 1158100 O-Ring o-ring 5,00x 2,00
14 3838900 Selbstklebende Dämpfungsfolie self-adhesive absorption foil 50,80br 0,38di 0,82m
15 3675700 Blech sheet Netzteil / power supply
16 3676100 Blech sheet Logik
17 3675900 Blech sheet Vakuum / vacuum
19 3765900 Folie foil Mylar 0,19
20 3647000 BLP Netz RV10 PCB power RV10
21 3682000 BLP Power & Logic PCB power & logic RV 10 basic
24 3029100 Abdeckung covering 31,4x 14,7
26 3764000 V Wippschalter komplett rocker switch complete 2-polig
27 3692400 Gerätestecker connector K+B 42 R443 122 1150
28 3804000 Hinweisschild decal infirmation 6,35x 19,05
29 3341400 Winkelstecker right-angle plug 4-fach
30 3763900 Anschlusskabel connecting cable 24V
31 3726900 Flachbandleiter flat cable 16 pol.
32 3924000 Anschlusskabel connecting cable 950 mm
33 2245600 V Gerätesicherung fuse A 1,600V 250M5x20 T
35 3639200 Filterfolie filter foil
36 3638900 Sockel socket Display
37 3639000 Deckel cap Display
38 3782000 BLP Display pcb display RV 10 basic
39 3639700 Frontfolie frontfoil RV 10 basic
40 3409000 Bedienknopf control knob NCS S4040 R80B
41 3639400 Displayabdeckung display cover
42 3767300 Rahmen frame 55,0 x51,9 x7,7
44 3853300 Halter bracket
45 3721400 Blindmutter M4 screw nut M4
46 3647500 Schrittmotor stepping motor 24V
47 3649500 Säule pillar D=16
17-AUG-2011

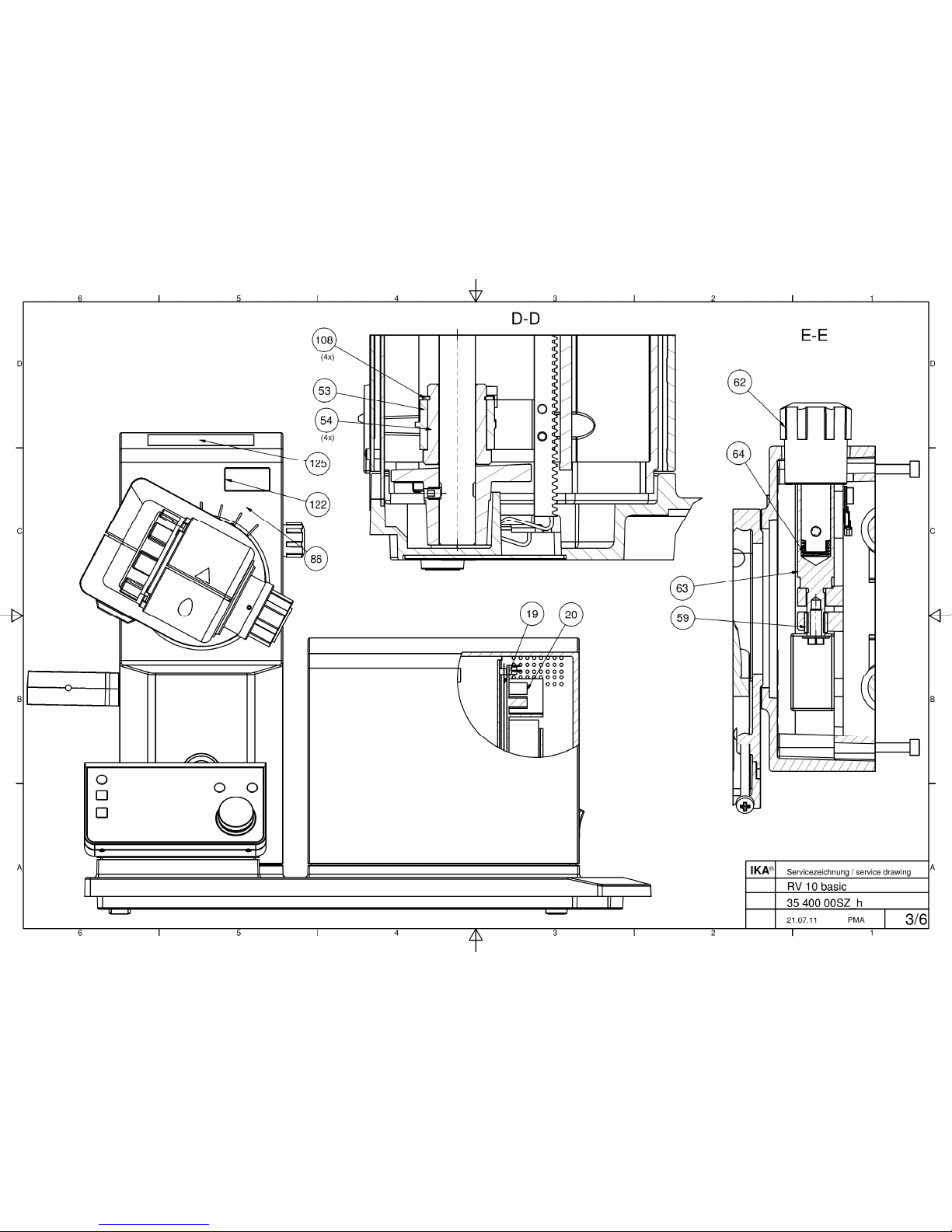

Rotationsverdampfer / rotary evaporator RV 10 basic
Voltage: 100 - 240 V~ 50/60 Hz
IKA
®
Service-Manual
1 / 4

Type: Item No.:3540000
Date: 3540000SZ_h
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
17-AUG-2011
Rotationsverdampfer / rotary evaporator RV 10 basic
Voltage: 100 - 240 V~ 50/60 Hz
IKA
®
Service-Manual
48 3721300 Reed-Sensor reed-sensor
49 3692100 Schelle clamp PA6.6
53 3725300 Schlitten slide
54 3649000 Lager bearing d16,0 D26,0 L36,0
55 3486900 Magnet magnet 13 x 7 x 2
57 3621100 Zahnstange toothed rack m=1
58 3676600 Lagerbuchse bushing d36,0 D45,1 L24,8
59 3708800 Gewindebuchse bushing M8
62 3695400 Rastbolzen locking pin D=12,9
63 3695500 Rasthülse locking bush D=13,0
64 2666700 Druckfeder pressure spring Dm11,2d0,80Lo 22,60
67 3725600 Brücke bridge
68 3721200 Reed Sensor reed sensor
69 3687900 Blech sheet Lift
70 3721500 Flachbandkabelhalter flat conductor clip
71 3647900 V Gasdruckfeder gas spring 160mm
72 1321000 Druckfeder pressure spring Dm18,5d1,50Lo 36,00
73 3689800 Schieber slide
74 3689900 Knopf knob
75 3689700 Rastplatte snap in plate
76 1718500 Druckfeder pressure spring Dm 8,0d0,80Lo 14,00
78 3725100 Führung guide
79 3336600 Federmutter spring nut d 4,00xD11,3xs 1,3
83 3707900 Frontwand front panel
86 3702200 Haube hood
87 3695700 Flansch flange M30x2
88 3649300 Rückwand rear panel
89 3647400 Rückwand rear panel
107 3721600 Rippenscheibe serrated washer M6
108 3721700 Sicherungsring retaining ring 26,0x 1,20
117 3695800 Flachkopfschraube flat headed screw M 6,0x 9,0x10
122 3753500 Schild (Turm) label (tower)
2 / 4

Type: Item No.:3540000
Date: 3540000SZ_h
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
17-AUG-2011
Rotationsverdampfer / rotary evaporator RV 10 basic
Voltage: 100 - 240 V~ 50/60 Hz
IKA
®
Service-Manual
125 3753600 Schild (Transportsicherung) label (transpoert lock)
126 Kleber adhesive Loctite 638
129 2590700 Rändelschraube knurled screw M 5 x 10
131 7227900 Flachband-Klebesockel flat-strip gummed socle
132 2279400 Klebesockel glue base
133 0310300 Kabelbinder cable clamp 102 lg x 0,9 D= 20
134 3804200 Ferrithülse mit Gehäuse split ferrite with D= 9 L=28
170 2511200 O-Ring o-ring 37,00x 2,00
1950 2069500 V Ringschlüssel Ring spanner
1953 2885800 Sechskantmutter hexagon nut M 6,0 A2
1954 3907000 V Dichtung RV 10.8001 sealing D 21,6 PTFE
1955 3697300 V Stativstab stand bar
1956 3697200 V Schutzschlauch protective tubing
1957 3697100 V Halter bracket
1958 2590700 Rändelschraube knurled screw M 5 x 10
1959 3736900 V Klettgurt hook and loop fastener 20-25x 340-375
1960 3974600 V Halter bracket
1961 3708700 V Kondensatflasche condensate flask
1962 2982800 Torx Zylinderschraube torx cylinder head screw M 4,0x 8,0 A2
1963 1237800 Zylinderstift dowel pin 4,0 m6 x12A2
1964 1966700 V Schraubverschluss screwed plug D 20,0d 19H 17
1965 1607300 V Schraubverbindungskappe screw cap GL 14
1966 4107300 V Schlauchanschluss hose connection
1967 2833500 Bedienknopf operating knob
1968 2564900 V Doppelmaulschlüssel double-head wrench SW 8 x 10
1969 3887700 V Winkelschraubendreher right angel screwdriver Torx T 20
7208100 V Winkelschraubendreher hexagon screw keys SW 3,0 DIN 911

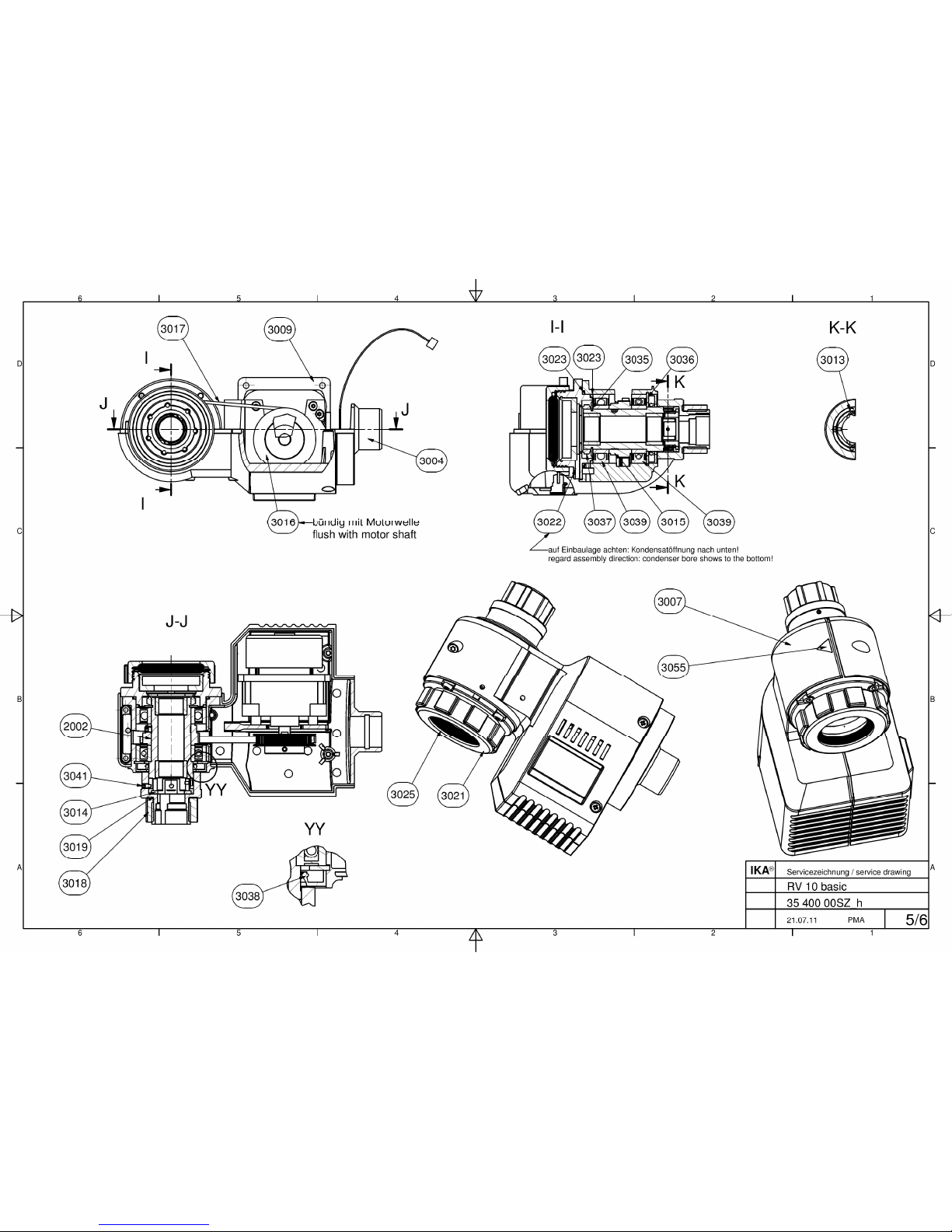

2001 4304900 Kühlblech komplett cooling plate complete Mit Befestigungsschrauben M3x10 with attachment screws M3x10
2002 4220900 V Lagerrohr komplett bearing pipe complete Mit aufgepressten Kugellager with pressed on grooved ball bearings
3004 3708300 Gehäuse-Unterteil lower_housing
3007 3708400 Gehäuse-Oberteil upper_housing
3009 3648000 Getriebemotor motor 24V/57W
3 / 4

Type: Item No.:3540000
Date: 3540000SZ_h
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
17-AUG-2011
Rotationsverdampfer / rotary evaporator RV 10 basic
Voltage: 100 - 240 V~ 50/60 Hz
IKA
®
Service-Manual
3013 2157100 Blattfeder plate spring 47,0x 8,0x0,3Ck76
3014 2155300 Einsatz inset PA 6.6
3015 3649600 Zahnriemenscheibe grown gear AI53 S3M 19,9
3016 3649700 Zahnriemenscheibe grown gear AI53 S3M 18
3017 3649800 V Zahnriemen tooth belt 60 S3M 360NG
3018 3702300 V Druckring clamping ring
3019 3702400 V Verschlussring locking ring
3020 3923900 Anschlusskabel connecting cable 400 mm
3021 0879100 V Überwurfmutter swivel nut D 76,0xd 68,6xh 20
3022 3074700 V Gewindeflansch flange
3023 0501200 V O-Ring o-ring 57,00x 2,50
3025 1131600 V Ringfeder annular spring d=58/42/8 Draht=0,8
3035 1123300 Sicherungsring retaining ring AL35,0x 1,50
3036 1122600 Sicherungsring retaining ring J 62,0x 2,00
3037 1123400 V V-Ring v-ring 35,00x 10,5
3038 4075300 V Wellendichtring radial shaft sealing 40,00x 62,00x 7,00
3039 1923600 V Rillenkugellager grooved ball bearing 35x 62x14 6007.2 Z
3041 3852300 Gewindestift headless pin M 4,0x 8,0 A2
3055 2746600 Warnschild danger sign SL 12,5
3061 Silikonfett Silikon greace Baysilone Paste
5001 3812200 V Dampfdurchführungsrohr RV 10.70 vapor tube NS 29/32
5002 1091500 Netzkabel H 11 (EURO) connecting line (EURO) 3 x 1,00 sw 1,50m
3564500 Netzkabel H 11 (USA) connecting line (USA) 3 x 1,00 sw 1,50m
2410700 Netzkabel H 11 (GB) connecting line (GB) 3 x 1,00 sw 1,50m
1091600 Netzkabel H 11 (CH) connecting line (CH) 3 x 1,00 sw 1,50m
V = Verschleissteil, unterliegt nicht der Garantie / worn out part, no warranty part
4 / 4

IKA Service-Manual
IKA®
IKA – Werke GmbH & Co. KG
Janke & Kunkel-Str. 10
D - 79219 Staufen
Phone: [phone] / 202
Fax: [phone]
E-Mail: [email protected]
Internet: http://www.ika.com/
Heating bath / Heizbad
HB 10 basic
IKA ID: 36400.00
Version: EU (230V)

Type: Item No.:3640000
Date: SZ: 3640000SZ_e
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
1 3890900 Gehäuse housing
2 3810800 Topf beheizt pot heated 230 V
3 3639000 Deckel cap
4 3638900 Sockel socket
5 3639200 Filterfolie filter foil
6 3425700 Bedienknopf operating knob NCS 4040 R80B
7 3556800 Wippschalter rocker switch 2 polig
8 4083800 Boden bottom beschichtet coated
9 3640900 Gerätefuss
11 3639500 Frontfolie frontfoil HB 10 basic
13 3800900 Anschlag stopper M4x10
14 3341300 Kunststoffscheibe plastics washer D 18,0xd 4,3xs 2,0
15 3641400 Signalleuchte, rot signal lamp, red 230V
16 3641300 Signalleuchte, orange signal lamp, orange 230V
17 3641500 Signalleuchte, grün signal lamp, green 230V
18 3639300 Gerätestecker connector mit Sicherungen (Pos. 20) with fuses (Pos. 20)
3881400 Gerätestecker connector ohne Sicherungen, nur in Verbindung mit Litze
3881200 + 3881300
without fuses, only in combination with wire
3881200 + 3881300
19 3639100 Platte plate
20 2755400 G - Sicherungseinsatz g-safety fuse A 10,000V 250 T Nur in Verbindung mit Stecker 3639300 only in combination with connector 3639300
21 3341400 Winkelstecker right-angle plug
24 2983300 Torx-Plastite Linsenschraube torx plast.ov.h. screw 2,5x 6 bl-vz
25 3564200 Torx-Plastite Linsenschraube torx plast.ov.h. screw 4,0x12 bl vz
28 2611600 Torx-Plastite Linsenschraube torx plast.ov.h. screw 3,0x10 V2A
36 3881200 Litze mit Sicherung wire with fuse A 10,000V 250 T Nur in Verbindung mit Stecker 3881400 only in combination with connector 3881400
37 3881300 Litze mit Sicherung wire with fuse A 10,000V 250 T Nur in Verbindung mit Stecker 3881400 only in combination with connector 3881400
46 3772800 Platte Plate 75,6 x59,4 x21,4
47 3772900 Buchse Bushing d13,0 x20,3
50 3713800 Warnschild warning sign
52 3883300 Temperaturregler temperature controller
53 3772700 Temperaturbegrenzer temperature limiter
1091500 Netzkabel H 11 (EURO) connecting line (EURO) 3x1,0 10A 1500lg
2410700 Netzkabel H 11 (GB) connecting line (GB) 3x1,0 10A 1500lg
1091600 Netzkabel H 11 (CH) connecting line (CH) 3x1,0 10A 1500lg
22-JUN-2012
Heizbad / heating bath HB 10 basic (EU Version)
Voltage: 220...240V 50/60Hz
IKA
®
Service-Manual
1 / 1

IKA Service-Manual
IKA®
IKA – Werke GmbH & Co. KG
Janke & Kunkel-Str. 10
D - 79219 Staufen
Phone: [phone] / 202
Fax: [phone]
E-Mail: [email protected]
Internet: http://www.ika.com/
Distilling / Destillieren
RV 10.20 (coated / beschichtet)
Set glassware diagonal / Glassatz diagonal
IKA ID: 37555.00

Type: Item No.:3755500
Date: SZ: 3755300SZ
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
1 3743500 Auffangkolben RV 06.70 receiving flask 1000ml - KS 35/20 beschichtet coated
2 3683300 Klemme RV 10.88 clamp NS 29 (EU/Japan)
3 3812200
Dampfdurchführungsrohr RV
10.70 vapor tube NS 29/32
4 3631700 Absperrhahn stoppcock
5 3631600 Rohr pipe
6 3764200 Diagonalkühler diagonal cooler beschichtet coated
7 1956700 Einleithülse inlet socket
8 3683400 Klemme clamp NS 29
9 3907000 Dichtung RV 10.8001 sealing ring D 21,6
10 3740500 Verdampferkolben RV 10.84 evaporation flask 1000ml - NS 29/32
11 0736600 Kugelschliff-Klammer RV 05.10 balljoint clamp
12 1607300 Schraubverbindungskappe screw cap GL 14
13 4107300 Schlauchanschluss hose connection
14 1966700 Schraubverschluss screwed plug
15 0879100 Überwurfmutter locking nut
16 1131600 Ringfeder spring ring
01-JUN-2011
Glassatz diagonal / set glassware diagonal RV 10.20 (coated / beschichtet)
IKA
®
Service-Manual
1 / 1
