Ika Vortex 4 digital User manual

Vortex 4 basic

20000005501

Vortex 4 digital

B DE 

O  EN 

M ’ FR 

I   ES 

V NL 

N   IT 

S SV 

S DA 

S NO 

T FI 

I   PT 

W  PL 

B  CS 

B  HU 

V  SL 

B  SK 

O ET 

D  LV 

N   LT 

Vortex 4 basic/digital_082017

KONFORMITÄTSERKLÄRUNG DE

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den

Bestimmungen der Richtlinien 2014/35/EU, 2006/42/EG, 2014/30/EU und

2011/65/EU entspricht und mit den folgenden Normen und normativen

Dokumenten übereinstimmt: EN 61010-1, -2-051, EN 61326-1, EN 60529

und EN ISO 12100.

DECLARATION OF CONFORMITY EN

We declare under our sole responsibility that this product corresponds to

the regulations 2014/35/EU, 2006/42/EC, 2014/30/EU and 2011/65/EU

and conforms with the standards or standardized documents EN 61010-1,

-2-051, EN 61326-1, EN 60529 and EN ISO 12100.

DÉCLARATION DE CONFORMITÉ FR

Nous déclarons sous notre propre responsabilité que ce produit est confor-

me aux réglementations 2014/35/UE, 2006/42/CE, 2014/30/UE et 2011/65/

UE et en conformité avec les normes ou documents normalisés suivant EN

61010-1, -2-051, EN 61326-1, EN 60529 et EN ISO 12100.

Pos.Bezeichnung Designation Désignation

Vortex 4 basic/ Vortex 4 digital

A Taste “Power” Button “Power” Bouton “Power”

B Standardaufsatz Standard attachment Support standard

C Taste “Start/Stop” Button “Start/Stop” Bouton “Start/Stop”

D Gerätefuss Base Pied

E Drehknopf Dreh- Rotary knob of Bouton rotatif pour

zahleinstellung speed adjustment la réglage de la

vitesse de rotation

Vortex 4 digital

F Tasten “Timer” Buttons “Timer” Boutons “Minuteur”

G Display Display Écran

Vortex 4 basic

Vortex 4 digital

Seite

Konformitätserklärung 2

Sicherheitshinweise 3

Auspacken 4

Bestimmungsgemäßer Gebrauch 4

Inbetriebnahme 5

Zubehör 7

Instandhaltung 8

Technische Daten 9

Gewährleistung 9

•

Lesen Sie die Betriebsanleitung vor Inbetriebnahme

vollständig und beachten Sie die Sicherheitshinweise.

• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.

• Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet.

• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz-

und Unfallverhütungsvorschriften.

• Spannungsangabe des Typenschildes muss mit Netzspannung

übereinstimmen.

• Das Gerät darf nur mit dem originalen Steckernetzteil betrieben

werden.

• Tragen Sie Ihre persönliche Schutzausrüstung entsprechend

der Gefahrenklasse des zu bearbeitenden Mediums. Ansonsten

besteht eine Gefährdung durch:

- Spritzen von Flüssigkeiten

- Herausschleudern von Teilen

- Erfassen von Körperteilen, Haaren, Kleidungsstücken und Schmuck

• Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen,

rutschfesten, trockenen und feuerfesten Fläche auf.

• Die Gerätefüße müssen sauber und unbeschädigt sein.

• Stellen Sie vor Inbetriebnahme den Drehknopf (C) auf Linksan-

schlag. Steigern Sie die Drehzahl langsam.

• Falls sich die Schüttelbewegung des Gerätes aufschaukelt

(Resonanz), reduzieren Sie die Drehzahl oder durchlaufen Sie

den kritischen Bereich schnellstmöglich.

• Reduzieren Sie die Drehzahl, falls

- Medium infolge zu hoher Drehzahl aus dem Gefäß spritzt

- unruhiger Lauf auftritt

- das Gerät durch dynamische Kräfte zu wandern beginnt,

• Befestigen Sie Zubehörteile und aufgestellte Gefäße gut, da

sonst Schüttelgefäße beschädigt oder herausgeschleudert wer-

den können.

•Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf

Beschädigungen. Verwenden Sie keine beschädigten Teile.

• Platzieren Sie ein einzelnes Schüttelgefäß mittig und mehrere

Schüttelgefäße gleichmäßig.

•

Spitze, scharfkantige Gefäße führen an den Aufsätzen zu Abrieb.

• Beachten Sie eine Gefährdung durch

- entzündliche Materialien

- Glasbruch infolge mechanischer Schüttelenergie.

• Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch

das Bearbeiten unbedenklich ist. Dies gilt auch für andere Ener-

gieeinträge, z.B. durch Lichteinstrahlung.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Atmos-

phären, mit Gefahrstoffen und unter Wasser.

• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“

beschrieben wird, gewährleistet.

• Montieren Sie das Zubehör nur bei gezogenem Netzstecker.

• Nach einer Unterbrechung der Stromzufuhr läuft das Gerät

nicht von selbst wieder an.

• Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.

• Im Betrieb kann sich das Gerät erwärmen.

• Das Gerät darf nur von einer Fachkraft geöffnet werden.

Inhaltsverzeichnis

Sicherheitshinweise

•

Verwendung

4zum Mischen von Flüssigkeiten

- Touch-Betrieb für einzelne Gefäße

- Dauer-Betrieb für einzelne oder mehrere Gefäße

• Verwendungsgebiet

- Laboratorien - Schulen

- Apotheken - Universitäten

Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn

das Gerät mit Zubehör betrieben wird, welches nicht vom

Hersteller geliefert oder empfohlen wird oder das Gerät in nicht

bestimmungsgemäßem Gebrauch entgegen der Herstellervor-

gabe betrieben wird.

• Auspacken

- Packen Sie das Gerät vorsichtig aus

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf

(Post, Bahn oder Spedition)

• Lieferumfang

- Schüttler Vortex 4 basic - Schüttler Vortex 4 digital

- Netzteil mit Wechseladapter - Netzteil mit Wechseladapter

- Standardaufsatz MS 3.1 - Standardaufsatz MS 3.1

- Universalaufsatz MS 3.3 - Universalaufsatz MS 3.3

- Einhandeinsatz MS 1.21 - Einhandeinsatz MS 1.21

- Betriebsanleitung - Mikrotiteraufsatz MS 3.4

- Reagenzglaseinsatz MS 1.32

- Betriebsanleitung

etzteil mit Wechseladapter

Netzteil

Wechseladapter Wechseladapter

EU, CH US, CN

Wechseladapter Wechseladapter

GB AUS

Auspacken Bestimmungsgemäßer Gebrauch

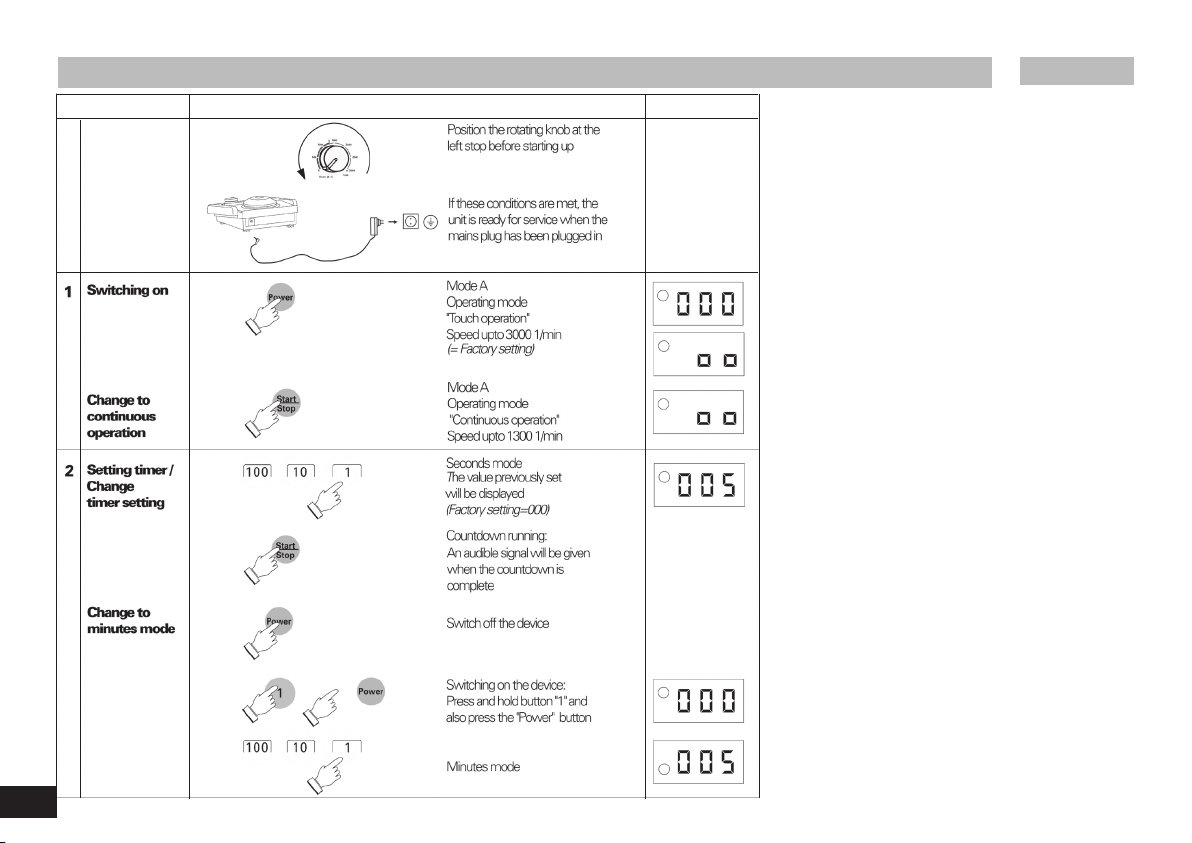

Inbetriebnahme

Einstellungen

Display

Aktion

Nur für

Vortex 4 digital

Einstellungen Display

Aktion

Betriebsmodi

Modus A

(mit Drehzahlbegrenzung) Modus B

(ohne Drehzahlbegrenzung)

Touch Betrieb

(mit Standardaufsatz

MS 3.1)

max. 3000 rpm max. 3000 rpm

Dauerbetrieb

(mit allen Aufsätzen) max. 1300 rpm max. 3000 rpm

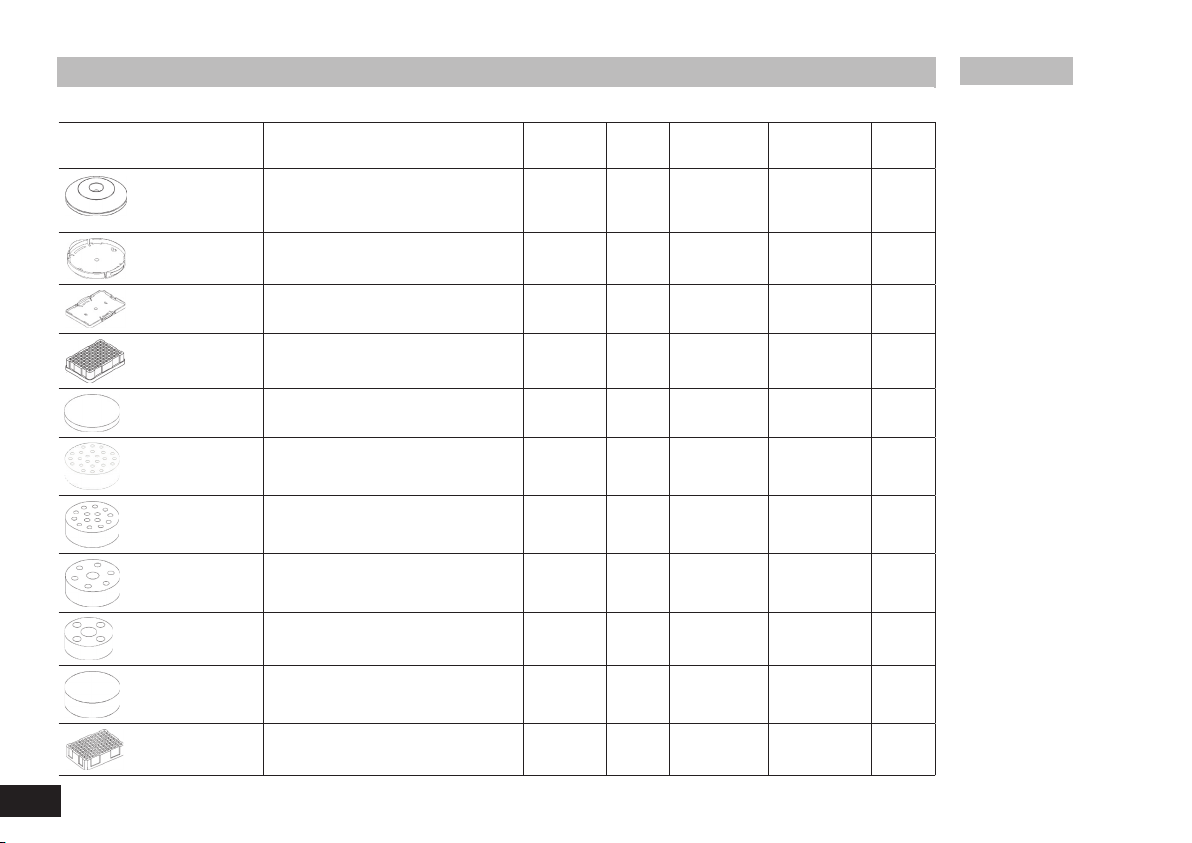

Verwendungsmöglichkeiten und zulässige Drehzahlbereiche der Aufsätze:

Bezeichnung Beschreibung Ident-

Nr.

Touch-

betrieb

Dauer-

betrieb

Drehzahl-

bereich (rpm)

Modus

MS 3.1

Standardaufsatz

Für Reagenzgläser und kleine Gefäße bis

ø 50 mm

3426300 x

0/200-3000

0/200-1300

0/200-3000

A und B

MS 3.3

Universalaufsatz Für verschiedene Schaumstoffeinsätze

3426600 - x 0/200-1300

0/200-3000 A

MS 3.4

Mikrotiteraufsatz

Für eine Mikrotiterplatte

3426400 - x 0/200-1300 A

MS 3.5

PCR-Plattenaufsatz

Für eine 96-well PCR-Platte

3428000 - x 0/200-1300 A

MS 3.51

PCR-Platteneinsatz

-Zum Einsetzen in den PCR-Plattenaufsatz

3428700 - x 0/200-1300 A

MS 1.21

Einhandeinsatz

Zum Einsetzen in den Universalaufsatz

L001540 - x 0/200-1300

0/200-3000 A

MS 1.30

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz

- Für 24 Reagenzgläser ø7,8 mm

25005776

- x 0/200-1300 A

MS 1.31

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz

- Für 14 Reagenzgläser ø10 mm

L001840 - x 0/200-1300 A

MS 1.32

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz

- Für 6 Reagenzgläser ø12 mm

L001850 - x 0/200-1300 A

MS 1.33

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz

- Für 4 Reagenzgläser ø16 mm

L001860 - x 0/200-1300 A

MS 1.34

Reagenzglaseinsatz

- Zum Einsetzen in den Universalaufsatz

-Zum Anbringen von beliebigen Bohrungen

L001830 - x 0/200-1300 A

Zubehör

Wechsel der Aufsätze

Verwendung der Einsätze

Reinigung

Das Gerät arbeitet wartungsfrei.

Ziehen Sie zum Reinigen den Netzstecker.

Verwenden Sie nur von IKA empfohlene Reinigungsmittel.

Verwenden Sie zum Reinigen von:

Farbstoffen Isopropanol

Baustoffen Tensidhaltiges Wasser, Isopropanol

Kosmetika Tensidhaltiges Wasser, Isopropanol

Nahrungsmitteln Tensidhaltiges Wasser

Brennstoffen Tensidhaltiges Wasser

- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.

Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.

- Falls andere als die empfohlenen Reinigungs- oder Dekonta-

minationsmethoden angewendet werden, fragen Sie bitte bei

IKA nach.

Ersatzteilbestellung

Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:

- Gerätetyp

- Fabrikationsnummer des Gerätes, siehe Typenschild

- Positionsnummer und Bezeichnung des Ersatzteiles, siehe

Ersatzteilbild und -liste, siehe www.ika.com.

Reparaturfall

Bitte senden Sie nur Geräte zur Reparatur ein, die gerei-

nigt und frei von gesundheitsgefährdenden Stoffen sind.

Fordern Sie hierzu das Formular „Unbedenklichkeits-

bescheinigung“bei IKA an oder verwenden Sie den download

Ausdruck des Formulares auf der IKA Website www.ika.com.

Senden Sie im Reparaturfall das Gerät in der Originalverpackung

zurück. Lagerverpackungen sind für den Rückversand nicht

ausreichend. Verwenden Sie zusätzlich eine geeignete

Transportverpackung.

Instandhaltung

MS 3.1

MS 3.3

MS 3.4

Steckernetzteil

Input V 100 - 240

A 0,8

Hz 50-60

Output Vdc 24

24W.LPS

(Limited power source)

Schutzklasse

2 (doppelt isoliert)

Schüttler

Betriebsspannung Vdc 24

mA 800

Leistungsaufnahme Normal-Betrieb W 20

Leistungsaufnahme Standby-Betrieb W 2

Motor-Leistungsabgabe W 8

Antrieb EC - Motor

Drehzahlbereich rpm 0/200 – 3000

stufenlos einstellbar

Drehzahleinstellung Drehknopf frontseitig

Drehzahlanzeige Skala 0 – 3000

Schüttelhub mm 4,5

Schüttelbewegung

horizontal, kreisförmig

Zulässige Einschaltdauer % 100

Timer Modus Sekunden 1 - 999 sec

Modus Minuten 1 - 999 min

Anzeige Timer digital

Zul. Umgebungstemperatur °C +5 bis +40

Zul. rel. Feuchte % 80

Schutzart nach DIN EN 60529 IP 21

Verschmutzungsgrad 2

Überspannungskategorie II

Geräteeinsatz über NN m max. 2000

Abmessung (B x T x H) mm 148 x 205 x 63

ohne Aufsatz

Gewicht ohne Beladung kg 2,9

Max. Beladung inkl. Aufsatz kg 0,5

Technische Änderungen vorbehalten!

ntsprechend den IKA-Verkaufs-und Lieferbedingungen beträgt

die Gewährleistungszeit 24 Monate. Im Gewährleistungsfall

wenden Sie sich bitte an Ihren Fachhändler, oder senden Sie das

Gerät unter Beifügung der Lieferrechnung und Nennung der

Reklamati-onsgründe direkt an unser Werk. Frachtkosten gehen

zu Ihren Lasten.

Die Gewährleistung erstreckt sich nicht auf Verschleißteile und

gilt nicht für Fehler, die auf unsachgemäße Handhabung und

unzureichende Pflege und Wartung, entgegen den Anweisungen

in dieser Betriebsanleitung, zurückzuführen sind.

Technische Daten

Gewährleistung

ttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttttPage

Declaration of conformity 2

Safety instructions 10

Unpack sssssssssssssssssssssssssssssssssssssssssssssssss11

Correct use 11

Commissioning 12

Accessories 14

Maintenance 15

Technical data 16

Warrantydddddddddddddddddddddddddddddddddddddddd 16

•

Read the operating instructions in full before starting

up and follow the safety instructions.

• Keep the operating instructions in a place where they can be

accessed by everyone.

• Ensure that only trained staff work with the appliance.

• Follow the safety instructions, guidelines, occupational health

and safety and accident prevention regulations.

• The voltage stated on the nameplate must correspond to the

mains voltage.

• The device must only be operated with the original plug-in

power supply unit.

• Wear your personal protective equipment in accordance with

the hazard category of the medium to be processed. Otherwise

there is a risk of:

- splashing liquids

- projectile parts

- body parts, hair, clothing and jewellery getting caught.

• Set up the appliance in a spacious area on an even, stable,

clean, non-slip, dry and fireproof surface.

•

The feet of the appliance must be clean and undamaged.

• Position the knob (E) at the left stop before starting up.

Gradually increase the speed.

• If the shaking movement of the appliance increases (resonan-

ce), reduce the speed or pass through the critical phase as

quickly as possible.

• Reduce the speed if

- the medium splashes out of the vessel because the speed is

too high

- the appliance is not running smoothly

- the appliance begins to move around because of dynamic

forces.

• Firmly secure the accessories and vessels in place, otherwise

shaking vessels could be damaged or projected out.

• Check the appliance and accessories beforehand for damage

each time you use them. Do not use damaged components.

• Position one single shaking vessel in the centre and several

shaking vessels so that they are evenly spread out.

• Sharp edged vessels cause wear debris on the attachments.

• Beware of the risk of

- flammable materials

- glass breakage as a result of mechanical shaking power

• Only process media that will not react dangerously to the

extra energy produced through processing. This also applies to

any extra energy produced in other ways, e.g. through light

irradiation.

• Do not operate the appliance in explosive atmospheres, with

hazardous substances or under water.

• Safe operation is only guaranteed with the accessories descri

bed in the ”Accessories” chapter.

• Always disconnect the plug before fitting accessories.

• The appliance does not start up again automatically following

a cut in the power supply.

• Protect the appliance and accessories from bumps and impacts.

• The appliance may heat up when in use.

• The appliance may only be opened by experts.

Contents

Safety instructions

•Unpack

- Please unpack the device carefully

- I

n the

case of any dam

age a fact report must be set

immediately

(post, rail or forwarder)

•Delivery scope

- Shaker Vortex 4 basic - Shaker Vortex 4 digital

- Power supply with - Power supply with

exchangeable adapter exchangeable adapter

- Standard attachment MS 3.1 - Standard attachment MS 3.1

- Universal attachment MS 3.3 - Universal attachment MS 3.3

- One-hand insert MS 1.21 - One-hand insert MS 1.21

- Operating instructions - Microtiter attachment MS 3.4

- Test tube insert MS 1.32

- Operating instructions

Power supply with exchangeable adapter

Power supply

Exchangeable adapter Exchangeable adapter

EU, CH US, CN

Exchangeable adapter Exchangeable adapter

GB AUS

•Use

4For mixing liquids

- Touch mode for single test tubes

- Continuous mode for single or several vessels

•Range of use

- Laboratories - Schools

- Pharmacies - Universities

The protection for the user is not ensured no more, if the equip-

ment with accessories is operated, which are supplied or are not

recommended not by the manufacturer or if the equipment in

not correct use is operated against the manufacturer default.

Unpack Correct use

Commissioning

Setting Display

Action

Only

Vortex 4 digital

Setting Display

Action

Operating modes

Modus A

(with speed limiter) Modus B

(without speed limiter)

Touch mode

(

with standard attach-

ment MS 3.1)

max. 3000 rpm max. 3000 rpm

Continuous mode

(with all attachments) max. 1300 rpm max. 3000 rpm

Accessories

Possible uses and permitted speed ranges of attachments:

Designation

Description

Ident-

Nr.

Touch

mode

Continuous

mode

Speed

range (rpm)

Mode

MS 3.1

Standard attachment

For test tubes and small vessels upto

ø 50 mm

3426300 x

0/200-3000

0/200-1300

0/200-3000

A and B

MS 3.3

Universal attachment

For different rubber foam inserts

3426600 - x 0/200-1300

0/200-3000 A

MS 3.4

Microtiter attachment

For one microtiter plate

3426400 - x 0/200-1300 A

MS 3.5

PCR-Plate attachment

For one 96-well PCR-plate

3428000 - x 0/200-1300 A

MS 1.21

One-hand insert

For inserting into the

universal

attachment

L001540 - x 0/200-1300

0/200-3000 A

MS 1.30

Test tube insert
