Ikra IEVL 2000 User manual

IEVL 2000
BDAN_80201010-AZ_V2
DE
PL
GB
FR
IT
ES
Vor Inbetriebnahme Gebrauchsanweisung lesen!
Gebrauchsanweisung - Originalbetriebsanleitung
Pred pouzitíu cosacky, travy pozorne precitajte návod k jej pouzitíu!
Instrukcja Obs³ugi - Tłumaczenie oryginalnej instrukcji obsługi
SE Läs bruksanvisningen före användning!
Bruksanvisning - Översättning av den ursprungliga instruktionen
Operating Instructions - Translation of the original Operating Instructions
Read operating instructions before use!
Lire attentivement le mode d‘emploi avant chaquemise en service!
Mode d‘emploi - Traduction du mode d’emploi d’origine
Prima della messa in funzione leggere le istruzioni per l‘utilizzo!
Istruzioni per l’uso - Traduzione delle istruzioni per l‘uso originali
¡Lea las instrucciones de manejo antes de efectuar la puesta en marcha!
Instrucciones de Manejo - Traducción de las instrucciones de servicio originales
Voor inwerkingstelling de gebruiksaanwijzing lezen!
Gebruiksaanwijzing - Vertaling van de originele gebruiksaanwijzing
NL
Video:
Elektro Vertikutierer und Lüfter
Electric Lawn Scarier and Raker • Scaricateur et Émousseur
électrique • Scaricatore e arieggiatore - elettrico a spinta
• Escarificador y ventilador eléctrico
• Elektrische verticuteermachine & beluchter • Elektryczny
wertykulator i wentylator • Elektrisk vertikalskärare och luftare

1
2
4
5 6
7
3

1
I
START | STOP
III
VIV
II
IV

2
I
1 2
1
2
1
2

3
3 4
I
1
2

4
II
1
2
3

5
III
1
Max 7,5 cm
4,0 cm
Vertikutierer / Lawn Scarier / Scaricateur /
Scaricatore / Escarificador / Verticuteermachine
/ Wertykulator / Vertikalskärare
Lüfter / Raker
/ Émousseur / Arieggiatore /
Ventilador / Beluchter / Wentylator / Luftare

6
IV
010 mm
12 mm
20 mm
3-4 mm
4-8 mm
6 mm 0
0 mm 1
- 4 mm 2
- 8 mm 3
-12mm 4

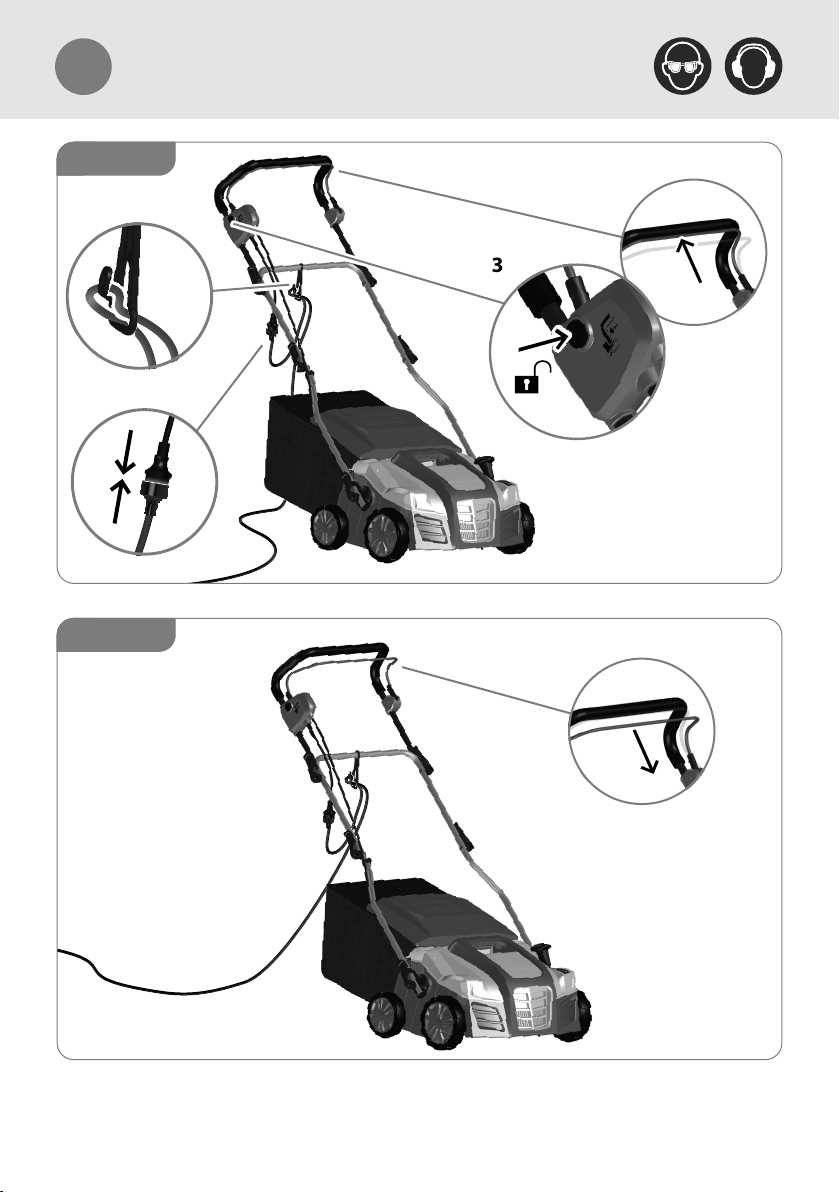

7
V
1
1
START
STOP
2
4
1
3
ON

8
V
Cutting-Line (do not print !)
=
IEVL 1840
Serial-No.: xxxxxxxxxxxxx
201x
104
Made in China
1800
400
Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany
www.ikra.de
230-240V~50Hz
144x37.5mm
129.2x54.2mm
155x59mm
Cutting-Line (do not print !)=
IEVL 1840
Serial-No.: xxxxxxxxxxxxx
201x
104
Made in China
1800
400
Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany
www.ikra.de
230-240V~50Hz
144x37.5mm
129.2x54.2mm
155x59mm

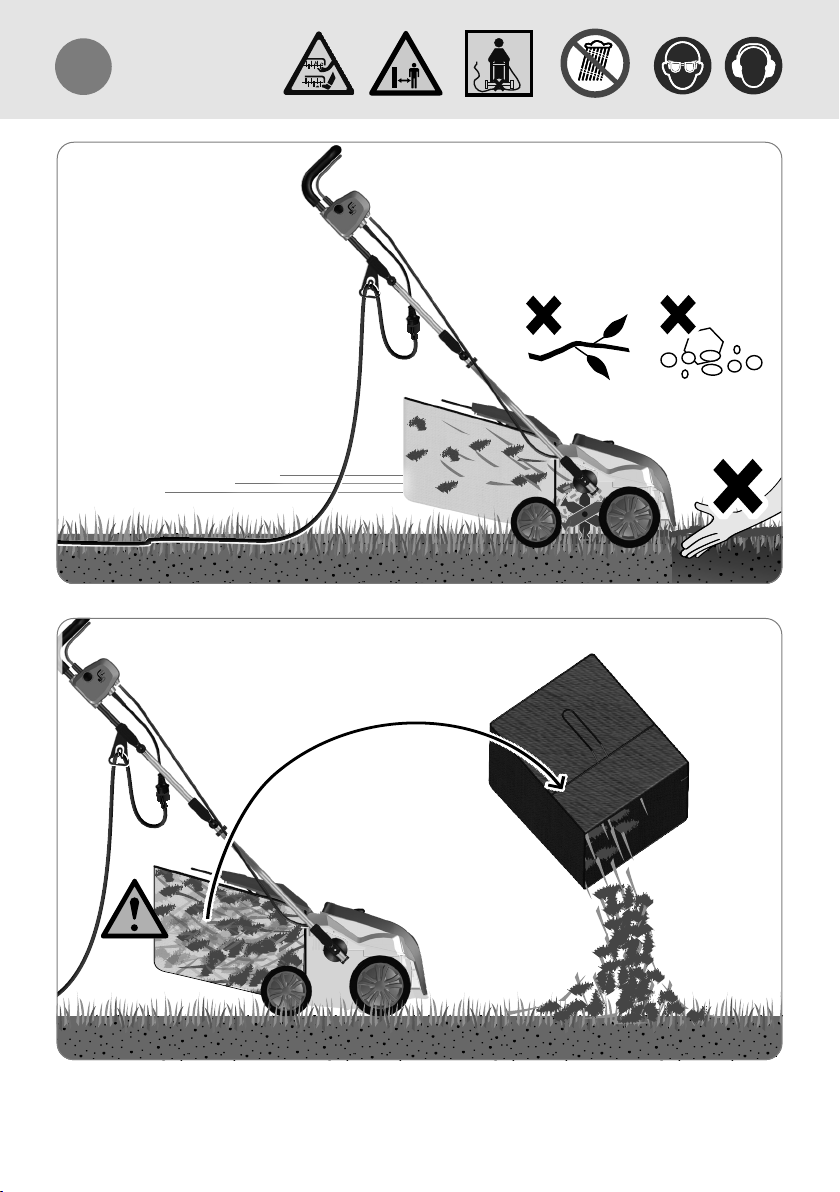

9
III
1
2
VI

10

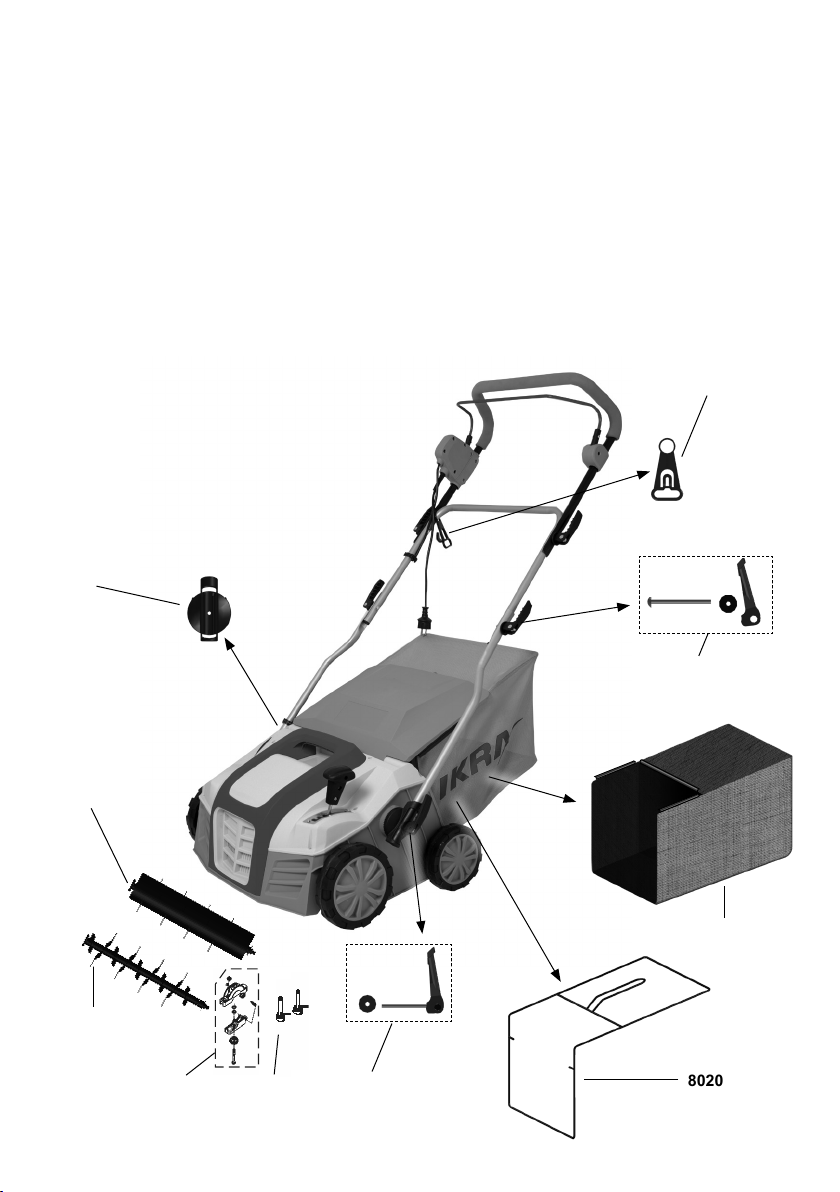

Ersatzteile und Zubehör
Falls Sie Zubehör oder Ersatzteile benötigen, wenden
Sie sich bitte an unseren Service.
Ricambi e accessori
Se necessita accessori o pezzi di ricambio, si rivolga al
nostro servizio di assistenza.
Spare parts and accessories
If you need accessories or spare parts, please contact our
Service department.
Pièces de rechange et accessoires
Si vous avez besoin d‘accessoires ou de pièces de re-
change, veuillez vous adresser à notre service après-vente.
Piezas de recambio y accesorios
Si necesita accesorios o piezas de recambio, póngase en
contacto con nuestro Departamento de asistencia.
Reserveonderdelen en accessoires
Heeft u accessoires of onderdelen nodig, neem dan
contact op met onze servicedienst.
Części zamienne i akcesoria
Jeśli potrzebujesz akcesoriów lub części zamiennych,
skontaktuj się z naszym zespołem serwisowym.
Reservdelar och tillbehör
Kontakta vårt serviceteam om du behöver tillbehör eller
reservdelar.
80201076
80201077
80201084
80201094
80201086
80201071
80201031
80201032
b2-Ersatzteilliste:
Modell/product name
Blatt/page:
Datum/date Name/name
Rev.
Ersatz für/replacement for:
Änderung/modification
1
2
3
5
Artikel-Nr./product no.:
4
6
_ _ _
IEVL 1840 IKRA
18.10.18 Neef
ETL IEVL1840
80201020
1/1
12120318
80201030
80201032
80201031
80201033
80201034
80201035
80201036
80201038
45290213
80201040
80201042
80201043
80201044
80201045
80201046
80201048 80201050
80201052
80201053
80201054
74800276
80201055
80201098
45490244
80201099
80201056
80201057
80201058
80201059
45690275
80201060
80201061
80201062
80201065
80201068
80201071
80201094
80201072
80201075
80201076
27120016
80201088
80201079
80201080
80201082
80201084
80201086
80201077
80201090
80201092
80201096
80201038
2
26.03.19 NeefRiemen 7PJ #80201037 entfällt (Fertigung mit 2x Riemen 6PJ #80201038)
80201030
b2-Ersatzteilliste:
Modell/product name
Blatt/page:
Datum/date Name/name
Rev.
Ersatz für/replacement for:
Änderung/modification
1
2
3
5
Artikel-Nr./product no.:
4
6
_ _ _
IEVL 1840 IKRA
18.10.18 Neef
ETL IEVL1840
80201020
1/1
12120318
80201030
80201032
80201031
80201033
80201034
80201035
80201036
80201038
45290213
80201040
80201042
80201043
80201044
80201045
80201046
80201048 80201050
80201052
80201053
80201054
74800276
80201055
80201098
45490244
80201099
80201056
80201057
80201058
80201059
45690275
80201060
80201061
80201062
80201065
80201068
80201071
80201094
80201072
80201075
80201076
27120016
80201088
80201079
80201080
80201082
80201084
80201086
80201077
80201090
80201092
80201096
80201038
2
26.03.19 NeefRiemen 7PJ #80201037 entfällt (Fertigung mit 2x Riemen 6PJ #80201038)
b2-Ersatzteilliste:
Modell/product name
Blatt/page:
Datum/date Name/name
Rev.
Ersatz für/replacement for:
Änderung/modification
1
2
3
5
Artikel-Nr./product no.:
4
6
_ _ _
IEVL 1840 IKRA
18.10.18 Neef
ETL IEVL1840
80201020
1/1
12120318
80201030
80201032
80201031
80201033
80201034
80201035
80201036
80201038
45290213
80201040
80201042
80201043
80201044
80201045
80201046
80201048 80201050
80201052
80201053
80201054
74800276
80201055
80201098
45490244
80201099
80201056
80201057
80201058
80201059
45690275
80201060
80201061
80201062
80201065
80201068
80201071
80201094
80201072
80201075
80201076
27120016
80201088
80201079
80201080
80201082
80201084
80201086
80201077
80201090
80201092
80201096
80201038
2
26.03.19 NeefRiemen 7PJ #80201037 entfällt (Fertigung mit 2x Riemen 6PJ #80201038)
73040227

11
TECHNISCHE DATEN
