Air Ratchet Wrench
1207MAX Series

2 45657244_ed1
4
7
5
32
1
9
6
12
11
48h
3m
6m
PMAX
30d
24h
8
10
(Dwg. 47085659)
13
2
5
6
7
9
10
11
12
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10 70 1 70 2 67 1

45657244_ed1 EN-1
EN
Product Safety Information
Intended Use:
These Air Ratchet Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Air Ratchet Wrench Product Safety Information Manual
Form 04580361.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model Drive Free
Speed
Recommended
Torque Range
Sound Level dB (A)
(ISO15744)
Vibration
(ISO28927)
m/s²
Size rpm ft-lb (Nm) † Pressure (Lp) ‡ Power (Lw) Level *K
1207MAX-D3 3/8” 220 10-60 (14-81) 85.0 96.0 3.2 1.1
1207MAX-D4 1/2” 220 10-60 (14-81) 85.0 96.0 3.2 1.1
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

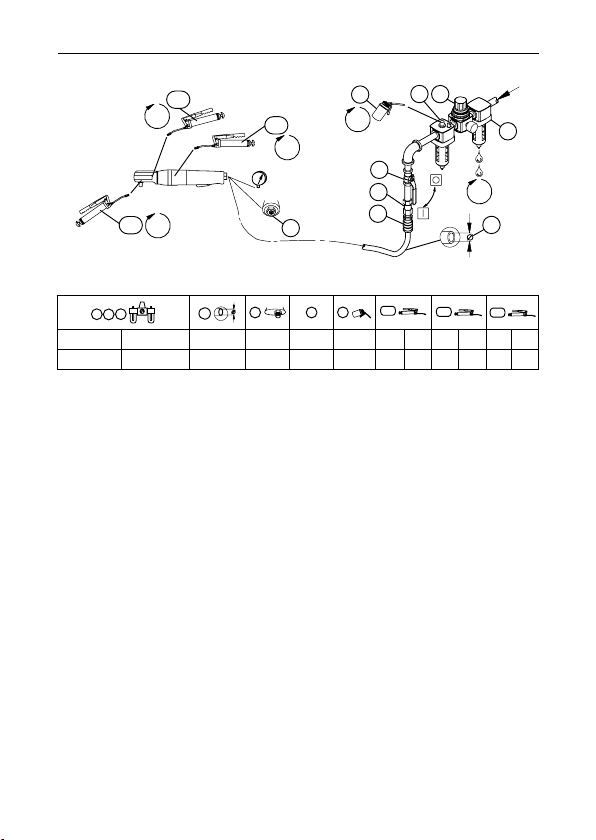

disconnects. See drawing 47085659 and table on page 2. Maintenance frequency is shown in
circular arrow and dened as h=hours, d=days, and months of actual use. Items identied as:
1. Air lter 8. Safety Air Fuse
2. Regulator 9. Oil
3. Lubricator 10. Grease - Inject between ratchet housing and yoke to
lubricate drive bushing.
4. Emergency shut-o valve
5. Hose diameter 11. Grease - Disassemble ratchet head and lubricate
components.
6. Thread size
7. Coupling 12. Grease - Disassemble gearing and lubricate components
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 45657244_ed1
