Ingersoll-Rand ARO 7165-B-EU Configuration guide

E2001 THE ARO CORPORATION DPRINTED IN U.S.A.
Ingersoll--Rand Company
SWAN LANE DHINDLEY GREEN DWIGAN, UK WN2 4EZ
✆0942--57131 DFAX 0942--55045
ARO Tool Products
6--2001
MODEL SMODELE SMODELO SMODELL SMODELLO SMODEL SMODELL SMODELL SMALI SMODEL
7165--B--EU
8038--E--EU
8039--E--EU
8040--E--EU
P3
GENERAL INFORMATION
AIR OPERATED ELECTRODE DRESSERS
(English)
P5
INFORMATION GENERALE
DRESSEUSES PNEUMATIQUES D’ELECTRODE
(Français)
INFORMACION GENERAL
AFILADORA NEUMATICA DE ELECTRODOS
(Español) P7
ALLGEMEINE INFORMATIONEN
DRUCKLUFTBETRIEBENE ELEKTRODENZURICHTER
(Deutsch) P9
INFORMAZIONI DI CARATTERE GENERALE
RAVVIVA ELETTRODI PNEUMATICI
(Italiano) P11
ALGEMENE INFORMATIE (Nederlands) P13
PNEUMATISCHE ELEKTRODE FREESMACHINES
GENERELL INFORMASJON (Norsk) P15
TRYKKLUFTDREVNE PUSSEMASKINER FOR ELEKTRODER
ALLMÄN INFORMATION (Svenska) P17
TRYCKLUFTSDRIVNA MASKINER FÖR ELEKTRODPREPARERING
YLEISTIETOJA (Suomi) P19
PAINEILMAKÄYTTÖISET ELEKTRODIN HIOMALAITTEET
GENERELLE OPLYSNINGER (Dansk) P21
LUFTSTYREDE ELEKTRODEAFRETTERE

2
SERVICE CENTERS, CENTRES DE SERVICE, CENTROS DE SERVICIO, SERVICE--CENTER, CENTRI ASSISTENZA,
SERVICECENTRA, VEDLIKEHOLDSINSTRUKSJONER, SKÖTSELRÅD, HUOLTOPISTEET, VEDLIGEHOLDELSESVEJLEDNING
•Germany:
Ingersoll--Rand Gmbh
Gewerbeallee 17, 475478 Mülheim/Ruhr, Deutchland
Tel. [phone], Fax. [phone]
•France:
Ingersoll--Rand Overseas Sales Co. (European Distribution Center)
5--7 Avenue A. Einstein -- Zone Industrielle
78192 Trappes, France
Tel. [phone], Fax. [phone]
Ingersoll--Rand Equipements de Production
111 Avenue Roger Salengro
59450 Sin Le Noble, France
Tel. [phone], Fax. [phone]
Ingersoll--Rand -- Charles Maire
Boulevard des Bocquies
74501 Evian Cedex, France
Tel. [phone], Fax. [phone]
•England:
Ingersoll--Rand Sales Comp.
Chorley New Road, Horwich, Bolton, Greater Manchester BL6 6JN, United Kingdom
Tel. [phone], Fax.[phone]
Ingersoll--Rand Sales Comp.
Swan Lane, Hindley Green, Nr Wigan, Lancashire WN2 4EZ
Tel. [phone], Fax. [phone]
•Italy
Ingersoll--Rand Italiana
Strada Provinciale Cassanese, 20060 -- Vignate (Milano)
Tel. [phone], Fax. [phone]
•Switzerland
Ingersoll--Rand International Sales Inc.
Route des Arsenaux 9, 1705 Fribourg
Tel. [phone], Fax. [phone]

GENERAL INFORMATION
AIR OPERATED ELECTRODE DRESSERS
(English)
COVERING: SAFETY PRECAUTIONS & PLACING INTO SERVICE
It is the responsibility of the employer to place this information into the hands of the operator.
P3
READ THIS MANUAL CAREFULLY BEFORE INSTALLING,
OPERATING OR SERVICING THIS EQUIPMENT.
WARNING
3
PLACING INTO SERVICE
AIR SUPPLY REQUIREMENTS
For maximum operating efficiency,the following air supply specifi-
cations should be maintained to this air tool:
•MAXIMUM AIR PRESSURE -- 90 p.s.i.g. (6.2 bar)
•AIR FILTRATION -- 50 micron
•LUBRICATED AIR SUPPLY
•HOSE SIZE -- 5/16” (8 mm) I.D.
An ARORmodel C28231--810 air line FILTER/REGULATOR/LU-
BRICATOR (F.R.L.) is recommended to maintain the above air
supply specifications.
Always use clean, dry air. Dust, corrosive fumes and/orexcessive
moisture can damage the motor of an air tool. An air line filter can
greatly increase the life of an air tool. The filter removes rust,
scale, moisture and other debris from the air lines. Low air pres-
sure (less than 90 p.s.i.g., 6.2 bar) reduces the speed of the air
tool. High air pressure (more than 90 p.s.i.g., 6.2 bar) raises per-
formance beyond the rated capacity of the tool and could cause

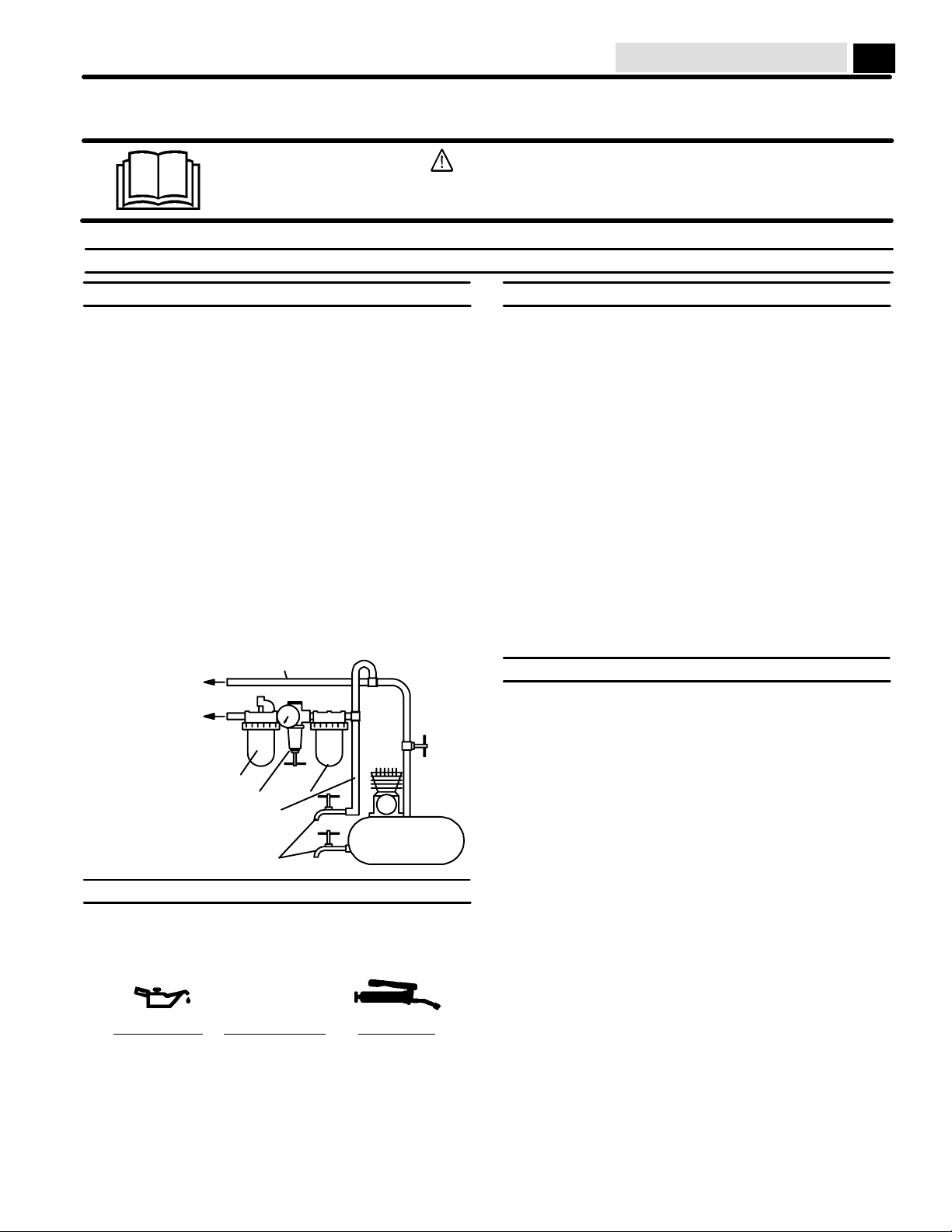

injury. Shown below is a typical piping arrangement.
TO AIR SYSTEM
TO AIR TOOL
MAIN LINES 3 TIMES AIR TOOL INLET SIZE
LUBRICATOR
REGULATOR FILTER
COMPRESSOR
DRAIN REGULARLY
BRANCH LINE 2 TIMES
AIR TOOL INLET SIZE
RECOMMENDED LUBRICANTS
After disassembly is complete, all parts, exceptsealed orshielded
bearings, should be washed with solvent. To relubricate parts, or
forroutine lubrication,use thefollowing recommended lubricants:
Where Used ARO Part # Description
Air Motor 29665 1 qt. (12.7 kg) Spindle Oil
‘‘O” Rings & Lip Seals 36460 4 oz. (110 g) Stringy Lubricant
Gears and Bearings 33153 5 lb. (2.3 kg)‘‘EP” -- NLGI #1 Grease
OPERATION
Lack of or an excessive amount of lubrication will affect the perfor-
mance and life of this tool. Use only recommended lubricants at be-
low time intervals:
EVERY 8 HOURS OF TOOL OPERATION -- Fill lubricator reser-
voir of recommended F.R.L.with spindle oil (29665). If an in line or
air line lubricator is not used, apply several drops of spindle oil
(29665) in air inlet.
EVERY 160HOURS OF TOOL OPERATION -- Lubricate gearing
and flat--angle attachment. Pack bearings, coat shafts and lubri-
cate gears with NLGI #1 ‘‘EP” grease (33153).
Model 7165--B--EU -- Gearing should contain approximately 1/4
oz. (7 g) of grease per reduction. Flat--angle attachment should
contain approximately 1/8 oz. (3.5 g) of grease.
Models 8038--E--EU, 8039--E--EU and 8040--E--EU -- Gearing
should contain approximately 1/4 oz. (7 g) of grease per reduc-
tion. Flat--angle attachmentshould contain approximately 1/4 oz.
(7 g) of grease.
INSPECTION AND MAINTENANCE
It is important that the tools be serviced and inspected at regular
intervals for maintaining safe, trouble--free operation of the tool.
Be sure the tool is receiving adequate lubrication, as failure to lu-
bricate can create hazardous operating conditions resulting from
excessive wear.
Be sure that the air supply lines and connectors are of propersize
to provide a sufficient quantity of air to the tool.
Tool maintenance and repair shall be performed by authorized,
trained, competent personnel. Tools, hose and fittings shall be re-
placed if unsuitable for safe operation and responsibility should
be assigned to be sure that alltools requiring guards or other safe-
ty devices are so equipped. Critical rating markings on the tool
shall be kept in legible condition. Maintenance and repair records
should be maintained on alltools. Frequency of repair and thena-
ture of the repairs can revealunsafe application. Scheduledmain-
tenance by competent authorized personnel should detect any
mistreatment or abuse of the tool and worn parts. Corrective ac-
tion should be taken before returning the tool for use.

4
OPERATING AND SAFETY PRECAUTIONS
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
WARNING
•Always operate, inspect and maintain this tool in accordance
with all regulations (local, state, federal and country) that ap-
ply to hand held, air operated tools.
•Operate this tool at 90 p.s.i.g. (6.2 bar) maximum air pressure
at the air inlet of the tool.
•Disconnectair supply from tool before removing/installing any
accessory or performing maintenance procedures.
•Keep hands, clothing and long hair away from rotating end of
tool.
•Anticipate and be alert for sudden changes in motion during
start up and operation of any power tool.
•Never exceed rated r.p.m. of tool.
•Wear suitable eye and hearing protection while operating tool.
•Tool shaft can continue to rotate briefly after throttle is re-
leased.
•Do not lubricate tools with flammable orvolatile liquids suchas
kerosene, diesel or jet fuel.
•Do not remove any labels. Replace any damaged label.
•Use only accessories recommended by ARO.
WARNING
Repeated prolonged operator exposure to vibrations which may
be generated in the use of certain hand--held tools may produce
Raynaud’s phenomenon, commonly referred to as Whitefinger
disease. The phenomenon produces numbness and burning
sensations in the hand and may cause circulation and nerve dam-
age as well as tissue necrosis. Repetitive users of hand--held
tools who experience vibrations should closely monitor duration
of use and their physical condition.
NOTICE
•The use of other than genuine ARO replacement parts may
result in safety hazards, decreased tool performance and in-
creased maintenance and may invalidate all warranties.
•ARO is not responsible for customer modification of tools for
applications on which ARO was not consulted.
•Tool maintenance and repair should be performed by autho-
rized, trained, competent personnel. Consult your nearest
ARO authorized servicenter.
WARNING
Wear eye protection when operating
or performing maintenance on this
tool.
WARNING
Turn off air supply and disconnect air
supply hose before installing,
removing or adjusting any accessory
on this tool, or before performing any
maintenance on this tool.
WARNING
Do not overreach when operating this
tool. Keep body stance balanced and
firm.
WARNING
Wear hearing protection when
operating this tool.
WARNING
Do not use damaged, frayed or
deteriorated air hoses and fittings.
WARNING
Operate at 90 p.s.i.g.
(6.2 bar/620 kPa)
maximum air pressure.
This label must appear on
the tool at all times. If it is
lost or damaged, a replace-
ment label is available at no
cost.
NOTICE
WARNING = Hazards or unsafe practices which could result in severe personal injury, death or substantial
property damage.
CAUTION = Hazards or unsafe practices which could result in minor personal injury or product or property
damage.
NOTICE = Important installation, operation or maintenance information.
WARNING
Do not carry the tool by the hose.
WARNING
Air powered tools can vibrate in use.
Vibration, repetitive motions or
uncomfortable positions may be
harmful to your hands and arms.
Stop using any tool if discomfort,
tingling feeling or pain occurs. Seek
medical advice before resuming use.
PN 49883

INFORMATION GENERALE (Français)
CONCERNANT LES MESURES DE SECURITE ET LA MISE EN SERVICE
P5
DRESSEUSES PNEUMATIQUES D’ELECTRODE
L’employeur est chargé de mettre ces informations à la disposition de l’opérateur.
LIRE ATTENTIVEMENT CE MANUEL AVANT D’INSTALLER,
D’UTILISER OU DE REPARER CET APPAREIL.
MISE EN GARDE
5
MISE EN SERVICE
EXIGENCES EN MATIERE D’ARRIVEE D’AIR
Pour assurer un rendement maximum de cet outil pneumatique, les spécifica-
tions suivantes en matière d’arrivée d’air doivent être maintenues:
•PRESSION D’AIR MAXIMUM = 90 p.s.i.g. (6,2 bar)
•FILTRATION DE L’AIR -- 50 microns
•ARRIVEE D’AIR LUBRIFIE
•DIMENSIONS DES TUYAUX -- 5/16” (8 mm) D.I.
Un FILTRE/REGULATEUR/LUBRIFICATEUR (F.R.L.) AROR, modèle
C28231--810 est recommandé pour maintenir les spécifications d’arrivée d’air
mentionnées ci--dessus.
Toujours utiliser de l’air sec etpropre. Lapoussière, lesfumées corrosives et/ou
l’humiditéexcessivepeuventendommagerle moteurd’un outil pneumatique.Un
filtreà airpermetde prolongerconsidérablementsadurée devie.Le filtreélimine
la rouille, le tartre, l’humidité et les autres débris qui peuvent s’accumuler dans
lestuyauxd’air. Une pression d’airfaible (inférieureà 90 p.s.i.g.,6,2bar) réduitla
vitesse de l’outil pneumatique. Une pression d’air élevée (supérieure à 90
p.s.i.g., 6,2 bar) augmente le niveau de performance de l’outil au--delà de sa ca-
pacité nominale et peut provoquer des blessures. Voici ci--dessous une disposi-
tion type des canalisations.
VERS LE RESEAU
D’AIR COMPRIME
VERS L’OUTIL PNEUMATIQUE
CANALISATIONS PRINCIPALES, 3 FOIS LE DIAMETRE
DU TUYAU D’ADMISSION DE L’OUTIL PNEUMATIQUE
LUBRIFICATEUR
REGULATEUR FILTRE
COMPRESSEUR
VIDANGER REGULIEREMENT
LIGNE SECONDAIRE, 2 FOIS LE
DIAMETRE DU TUYAU D’ADMIS-
SION DE L’OUTIL PNEUMATIQUE
LUBRIFIANTS RECOMMANDES
Une fois le démontage terminé, toutes les pièces, à l’exception des roulements
étanches ou protégés, doivent être nettoyées avec un solvant. Pour regraisser
les pièces, ou lors du graissage de routine, utiliser les lubrifiants recommandés
suivants:
Point de graissage N_de pièce ARO Description
Moteur pneumatique 29665 1 qt (12.7 kg) d’huile
recommandée
Joints toriques et joints à lèvres 36460 4 oz. (110 g) de lubrifiant visqueux
Engrenages et roulements 33153 5lb.(2.3kg)degraisse‘‘EP”--
NLGI N_1
FONCTIONNEMENT
Le manque ou l’excès de graissage affectera le niveau de performanceet la du-
réede viede l’outil.Utiliseruniquementles lubrifiantsrecommandés,selon le ca-
lendrier ci--dessous:
TOUTES LES 8 HEURES DE FONCTIONNEMENT DE L’OUTIL - Remplir le
réservoir d’huile du F.R.L.d’huile recommandée (29665), Siun lubrificateurd’air
n’est pas utilisé,appliquer plusieursgouttes d’huilerecommandée (29665)dans
l’admission d’air.
TOUTES LES 160 HEURES DE FONCTIONNEMENT DE L’OUTIL - Graisser
les engrenages et l’accessoire à angle plan. Appliquer de la graisse NLGI ‘‘EP”
n_1 (33153) aux roulements, aux arbres et aux engrenages.
Modele 7165- B- EU - Les engrenages doiventcontenir environ1/4 oz.(7 g)de
graisse parrenvoi. L’accessoire à angle plan doit contenirenviron 1/8 oz. (3,5 g)
de graisse.
Modeles 8038-E-EU, 8039-E-EU et 8040-E-EU - Les engrenages doivent
contenirenviron1/4oz.(7 g)de graissepar renvoi.L’accessoire àangle plan doit
contenir environ 1/4 oz. (7 g) de graisse.
INSPECTION ET MAINTENANCE
Il est important d’entretenir et d’inspecter les outils à intervalles réguliers, pour
garantir un fonctionnement sûr, sans incident.
S’assurer que l’outil est bien graissé car un graissage insuffisant pourrait créer
des conditions de fonctionnement dangereuses dues à une usure excessive.
S’assurer que les tuyaux d’arrivée d’air et les raccords sont de tailles suffisantes
pour alimenter correctement l’outil.
La maintenance et laréparation desoutils doiventêtre effectuéespar unperson-
nelagréé,forméetcompétent.Les outils,tuyauxetraccordsdoivent êtrerempla-
cés s’ils ne peuvent assurer un fonctionnement sûr et il convientde désigner un
responsable pour veiller à ce que tous les outils nécessitant des dispositifs de
protection ou autres mesures de sécurité en sontbien équipés. Les inscriptions
de caractéristiques critiques figurant surl’outil doiventêtre lisiblesen touttemps.
Une fiche d’enregistrement de maintenance et de réparation doit être dressée
pour tousles outils.La fréquence et lanature desréparations peuventtémoigner
d’un fonctionnement dangereux. La maintenance de routine effectuée par un
personnel agréé compétent doit permettre de déceler touttraitement ou emploi
abusif de l’outil,ainsi que les pièces usées.Des actions correctives doiventêtre
prises avant de remettre l’outil en service.

6
CONSIGNES DE FONCTIONNEMENT ET MESURES DE SECURITE
SUIVRE LES MISES EN GARDE SUIVANTES POUR EVITER TOUTE BLESSURE.
MISE EN GARDE
•Toujours utiliser, inspecter et entretenir cet outil conformément à tous les
règlements (locaux, régionaux, nationaux et internationaux) s’appliquant
aux outils pneumatiques portatifs.
•Faire fonctionner cet outil à une pression d’air maximum de 90 p.s.i.g. (6,2
bar) à l’admission d’air de l’outil.
•Débrancher l’arrivée d’air de l’outil avant deretirer ou d’installer tout acces-
soire sur l’outil ou d’entreprendre des opérations de maintenance.
•Tenir les mains,les vêtements et les cheveux à distance de l’extrémité tour-
nante de l’outil.
•S’attendre et être attentif aux brusques mouvements intervenant durant la
mise en route et le fonctionnement de tout outil électrique.
•Ne jamais dépasser la vitesse de rotation nominale de l’outil.
•Porter des dispositifs de protection appropriés pour les yeux et les oreilles
lors de l’utilisation de l’outil.
•L’arbre de l’outilpeut poursuivre brièvementsa rotation unefois lacomman-
de relachée.
•Ne pasgraisserlesoutils avecdes liquides inflammables ouvolatils tels que
le kérosène, le gasoil ou le carburant pour avions.
•Ne retirer aucune étiquette. Remplacer toute étiquette endommagée.
•Utiliser uniquement les accessoires recommandés par ARO.
MISE EN GARDE
L’exposition prolongée etrépétée de l’opérateur auxvibrations pouvantresulter
de l’utilisation de certains outils portatifs, peut provoquer le phénomène de Ray-
naud, appelé plus communément l’effet ‘‘main blanche’’. Ce phénomène s’ac-
compagne d’engourdissement et de sensations de brûlures des mains et peut
entraîner des troubles circulatoires et nerveux, ainsi qu’une nécrose tissulaire. Il
est conseillé aux personnes utilisantde façonrépétée desoutils portatifsprovo-
quant des vibrations de veiller attentivement à la durée d’utilisation de ces outils
et à leur condition physique.
AVIS
•L’utilisationdepiècesderechangeautresquelespiècesAROgarantiesd’o-
rigine, peut comporter des risques pour la sécurité, diminuer le niveau de
performance de l’outil et augmenter la fréquence de la maintenance; elle
peut aussi annuler toutes les garanties.
•ARO n’est pas responsable des modifications apportées par le client aux
outils, pour les adapter à des applications sur lesquelles ARO n’a pas été
consulté.
•Lamaintenance etla réparationdesoutilsdoiventêtreeffectuéesparunper-
sonnelagréé,forméetcompétent.ConsulterlecentredeserviceAROagréé
le plus proche.
MISE EN GARDE = Dangers ou pratiques dangereuses pouvant provoquer des lésions corporelles graves,
voire mortelles ou des dommages matériels importants.
ATTENTION = Dangers ou pratiques dangereuses pouvant provoquer des lésions corporelles bénignes ou
des dommages matériels au produit ou aux biens.
AVIS = Information importante relative à l’installation, le fonctionnement ou la maintenance.
AVIS
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
PN 49883
Porter des lunettes de protection lors
de l’utilisation ou de la maintenance
de cet outil.
Couper l’arrivée d’air et débrancher le
tuyau d’arrivée d’air avant d’installer,
de retirer ou de régler tout accessoire
sur cet outil, ou avant d’effectuer toute
maintenance sur cet outil.
Eviter les mouvements d’extension
excessive durant l’utilisation de cet
outil. Maintenir une posture équili-
brée et assurée.
Porter un dispositif de protection
auditive lors de l’utilisation de cet
outil.
Ne pas utiliser de tuyaux d’air ou de
raccords endommagés, dénudés ou
détériorés.
Faire fonctionner à une pression
d’air maximum de 90 p.s.i.g.
(6,2 bar/620 kPA).
Ne pas transporter l’outil par le tuyau.
Les outils pneumatiques peuvent pro-
voquer des vibrations. Les vibrations,
les mouvements répétitifs ou les posi-
tions inconfortables peuvent être dan-
gereuses pour les mains et les bras.
Interrompre l’utilisation de tout outil
en cas de gêne, de sensation de pi-
cotement ou de douleur. Demander
l’avis d’un médecin avant de re-
prendre l’utilisation.
Cette étiquette doit être pré-
sente sur l’outil en perma-
nence. Si elle venait à dispa-
raître ou était endommagée,
se procurer gratuitement une
étiquette de remplacement.

INFORMACION GENERAL (Español)
CUBRE: PRECAUCIONES DE SEGURIDAD Y PUESTA EN SERVICIO
P7
AFILADORA NEUMATICA DE ELECTRODOS
El empleador es responsable de poner esta información en manos del operador.
LEA CUIDADOSAMENTE ESTE MANUAL ANTES DE INSTALAR
ESTE EQUIPO, OPERARLO O REALIZARLE SERVICIO.
ADVERTENCIA
7
PUESTA EN SERVICIO
REQUISITOS DEL SUMINISTRO DE AIRE
Para obtener la eficiencia máxima de operación, se deben mantener las siguientes
especificaciones de suministro de aire para esta herramienta neumática:
•PRESION MAXIMA DE AIRE -- 90 p.s.i.g. (6,2 bar)
•FILTRADO DE AIRE -- 50 micras
•SUMINISTRO DE AIRE LUBRICADO
•DIAMETRO DE MANGUERA -- 5/16” (8 mm) D.I.
Se recomienda un FILTRO/REGULADOR/LUBRICADOR (F.R.L.) AROMR mo-
delo C28231--810 para línea de aire a fin de mantener las especificaciones de
suministro de aire anteriormente indicadas.
Use siempre aire seco y limpio. El polvo, los humos corrosivos y/o la humedad
excesiva pueden dañar el motor de una herramienta neumática. Un filtro de aire
puede aumentar muchísimo la duración de una herramienta neumática. El filtro
elimina el óxido,la cascarilla de óxido,la humedad yotrosresiduosde las líneas
de aire. Una presión baja de aire (menos de 90 p.s.i.g.,6,2 bar) reduce la veloci-
daddelaherramientaneumática.Unapresiónaltadeaire(másde90 p.s.i.g.,6,2
bar)aumentala potencia en exceso dela capacidadnominal de la herramientay
podría causar lesiones. A continuación se muestra una disposicióntípica delas
tuberías.
AL SISTEMA DE AIRE
A LA HERRAMIENTA
NEUMATICA
LINEAS PRINCIPALES, 3 VECES EL DIAMETRO DE
LA ENTRADA A LA HERRAMIENTA NEUMATICA
LUBRICADOR
REGULADOR FILTRO
COMPRESOR
PURGAR REGULARMENTE
LINEA RAMAL, 2 VECES EL DIAME-
TRO DE LA ENTRADA A LA HERRA-
MIENTA NEUMATICA
LUBRICANTES RECOMENDADOS
Después de completar el desmontaje, todas las piezas, excepto los cojinetes
sellados o blindados,deben lavarse con un disolvente.Para volvera lubricarlas
piezas,o para la lubricaciónde rutina,use loslubricantes recomendadosindica-
dos a continuación:
Dónde se usan Pieza ARO No. Descripción
Motor neumático 29665 1 cuarto de galón (12.7 kg)
de aceite extraligero
Anillos tóricos y sellos con resalto 36460 4 oz. (110 g) de lubricante viscoso
Engranajes y cojinetes 33153 5 lb. (2.3 kg) de grasa ‘‘EP” -- NLGI#1
OPERACION
Lafaltao excesodelubricanteafectaránelrendimiento yladuracióndeestaher-
ramienta.Use sólolos lubricantesrecomendados alos intervalosde tiempoindi-
cados a continuación:
CADA 8HORAS DEOPERACION DELA HERRAMIENTA - Lleneeltanquedel
lubricador con aceiteextraligero F.R.L.recomendado (29665).Si nose utilizaun
lubricador en línea o lubricador dela líneade aire,aplique variasgotas de aceite
extraligero (29665) en la entrada de aire.
CADA 160HORAS DEOPERACION DE LAHERRAMIENTA - Lubrique eltren
de engranajes yel accesorio en ángulollano. Rellenelos cojinetes,unte losejes
y lubrique los engranajes con grasa NLGI #1 ‘‘EP” (33153).
Modelo 7165-B- EU - El tren de engranajes debe contener aproximadamente
1/4oz.(7 g)de grasapor cada reducción.El accesorio en ángulollano debe con-
tener aproximadamente 1/8 oz. (3,5 g) de grasa.
Modelos 8038- E- EU, 8039- E- EU y 8040-E-EU - El tren de engranajes debe
conteneraproximadamente1/4oz.(7 g)de grasaporcadareducción.Elacceso-
rio en ángulo llano debe contener aproximadamente 1/4 oz. (7 g) de grasa.
INSPECCION Y MANTENIMIENTO
Es importante que se haga servicio e inspección a las herramientasa intervalosregu-
lares para mantener la operación segura y libre de desperfectos de las mismas.
Cerciórese deque la herramienta reciba lubricación adecuada, yaque una lubri-
cacióndeficientepuede crearcondicionesde operaciónarriesgadasa causadel
desgaste excesivo.
Cerciórese de que las líneas de suministro de aire y los conectores son del
diámetro correcto para proveer una cantidad suficiente de aire a la herramienta.
Elmantenimientoylareparacióndelaherramientadeben serrealizadosporper-
sonalautorizado,capacitadoycompetente.Sedebencambiarlas herramientas,
mangueras y conexiones si no son adecuadas para la operación segura. Se
debe asignar responsabilidad para garantizar que todas las herramientas que
requieren protectores u otros dispositivos de seguridad esténequipados con los
mismos.Las marcascríticasde capacidaden la herramientase deben mantener
encondiciónlegible.Sedeben mantenerregistrosdereparaciónymantenimien-
to en todas las herramientas. La frecuencia de reparaciones y la naturaleza de
las reparacionespueden revelar una aplicación insegura.El mantenimientopro-
gramado llevado a cabo por personal autorizado competente deberá detectar cual-
quier maltrato o abuso de la herramienta, así como las piezas desgastadas. Antes de
volver a poner la herramienta en uso se deben tomar medidas correctivas.

8
PRECAUCIONES DE OPERACION Y DE SEGURIDAD
LA NO OBSERVANCIA DE LAS ADVERTENCIAS SIGUIENTES PUEDE DAR LUGAR A LESIONES.
ADVERTENCIA
•Siempre opere, inspeccione y mantenga esta herramienta cumpliendo to-
das las regulaciones (locales, estatales, federales y del país)que sean apli-
cables a las herramientas neumáticas manuales.
•Opereestaherramientaaunapresióndeaire máximade90p.s.i.g.(6,2bar)
en la entrada de aire de la herramienta.
•Desconecte el suministro de aire de la herramienta antes de quitar/instalar
cualquier accesorio o realizar mantenimiento.
•Mantenga lasmanos, ropa yel peloalejados del extremo giratorio de laher-
ramienta.
•Anticipe y manténgase alerta a los cambios súbitos en movimientodurante
el arranque y la operación de cualquier herramienta mecánica.
•Nunca exceda las r.p.m. nominales de la herramienta.
•Use protectores para los ojos y oídos durante la operación de la herramien-
ta.
•El eje de la herramienta puede continuar girando brevemente después de
soltar la palanca de accionamiento.
•No lubrique las herramientas usando líquidos inflamables o volátiles tales
como keroseno, diésel o combustible para turbinas de combustión.
•No quite ninguna etiqueta; reemplace las que estén dañadas.
•Utilice sólo accesorios recomendados por ARO.
ADVERTENCIA
La exposición prolongada y repetida del operador a las vibraciones que pueden
ser generadas en el uso de ciertas herramientas manuales puede producir el
fenómeno de Raynaud, conocido comúnmente como la enfermedad de dedos
blancos. Este fenómeno produce sensaciones de entumecimiento y quemazón
de la mano y puedecausar dañosal sistema circulatorio ya los nervios asícomo
necrosis de los tejidos. Las personas que usen repetidamente herramientas
manuales y experimenten vibraciones deberán vigilar detenidamente la dura-
ción del uso y su condición física.
AVISO
•ElusodepiezasderecambioquenosseanlegítimasdeAROpodríaocasio-
nar riesgos de seguridad, rendimiento reducido de la herramienta y mayor
necesidad de mantenimiento, y podría anular todas las garantías.
•ARO no se responsabiliza por las modificaciones que los clientes hagan a
las herramientas para aplicaciones en las que no ha sido consultado.
•El mantenimiento y la reparación de la herramientadeberán serrealizados
por personal autorizado,capacitado y competente. Consulte a su servicen-
tro ARO autorizado más cercano.
ADVERTENCIA = Riesgos o prácticas inseguras que podrían ocasionar lesiones personales graves, la muerte
o daños materiales importantes.
CUIDADO = Riesgos o prácticas inseguras que podrían ocasionar lesiones personales leves y daños al pro-
ducto o la propiedad.
AVISO = Información importante de instalación, operación o mantenimiento.
ADVERTENCIA
AVISO
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
PN 49883
Use un protector para los ojos
cuando opere esta unidad o le
realice mantenimiento.
Interrumpa el suministro de aire y des-
conecte la manguera de suministro de
aire antes de instalar, quitar o ajustar
cualquier accesorio de esta herra-
mienta, o antes de realizar cualquier
tarea de mantenimiento.
No se estire demasiado cuando
opere esta herramienta. Mantenga
el equilibrio del cuerpo y una
posición firme.
Use protección para los oídos
cuando opere esta herramienta.
No utilice mangueras y conexiones
dañadas, o deterioradas.
Opere a una presión de aire
máxima de 90 p.s.i.g.
(6,2 bar/620 kPa).
No transporte la herramienta por la
manguera.
Las herramientas neumáticas pueden
vibrar en uso. La vibración, los movi-
mientos repetitivos o las posiciones
incómodas pueden ser dañinas para
sus manos y brazos. Deje de usar cu-
alquier herramienta si siente incomo-
didad, sensaciones de hormigueo o
dolor. Consulte con un médico antes
de reanudar el uso.
Se debe mantener esta eti-
queta en la herramienta en
todo momento. Si se pierde
o se daña, se puede obtener
una nueva gratis.

ALLGEMEINE INFORMATIONEN
UMFASSEN: SICHERHEITSMASSNAHMEN UND INBETRIEBNAHME
(Deutsch) P9
DRUCKLUFTBETRIEBENE ELEKTRODENZURICHTER
Es ist die Verantwortung des Arbeitgebers, diese Informationen dem Betriebspersonal zukommen zu lassen.
DIESES HANDBUCH AUFMERKSAM LESEN, BEVOR DIESE EINRICHTUNG
INSTALLIERT, IN BETRIEB GENOMMEN ODER GEWARTET WIRD.
ACHTUNG
9
INBETRIEBNAHME
ANFORDERUNGEN AN DRUCKLUFT
Um maximale Betriebsleistung sicherzustellen, sind die folgenden Luftzufuhr-
spezifikationen für dieses druckluftbetriebene Werkzeug einzuhalten:
•MAX. LUFTDRUCK -- 90 p.s.i.g. (6,2 bar)
•LUFTFILTER -- 50 Mikron
•SPEISUNG MIT GESCHMIERTER LUFT
•SCHLAUCHGRÖSSE -- 5/16” (8 mm) Innendurchmesser
Zur Einhaltung der obengenannten Luftzufuhrspezifikationen wird ein Luftlei-
tungs--FILTER/REGLER/TROPFÖLER (F.R.L.) ARORModell C28231--810
empfohlen.
Immer saubere, trockene Luft verwenden. Staub, korrosive Gase und/oder
übermäßige Feuchtigkeit können den Motor eines druckluftbetriebenen Werk-
zeugs beschädigen.Ein Luftleitungsfilter kann die Lebensdauer eines druckluft-
betriebenen Werkzeugs wesentlich verlängern. Das Filter entfernt Rost,
Kesselstein, Feuchtigkeit und sonstige Fremdstoffe aus den Luftleitungen. Ge-
ringer Luftdruck (unter 90 p.s.i.g., 6,2 bar) verringert die Geschwindigkeit des
Werkzeugs.Hoher Luftdruck (über 90 p.s.i.g., 6,2 bar) steigert die Leistung über
die Nennleistung desWerkzeugshinaus und kann zu Verletzungen führen. Eine
typische Rohrleitungsanordnung ist unten dargestellt.
ZUM LUFTSYSTEM
ZUM DRUCKLUFTBE-
TRIEBENEN WERKZEUG
HAUPTLEITUNGEN 3MAL SO GROSS
WIE WERKZEUGEINLASSGRÖSSE
TROPFÖLER
REGLER FILTER
KOMPRESSOR
REGELMÄSSIG ABLASSEN
ZWEIGLEITUNGEN 2MAL SO GROSS
WIE WERKZEUGEINLASSGRÖSSE
EMPFOHLENE SCHMIERMITTEL
Nach der Demontage sind alle Teile, mitAusnahme vonabgedichteten oderab-
geschirmtenLagern, mitLösemittel zu spülen. Umdie Teile wieder zu schmieren
oder für routinemäßige Schmierung sind die nachstehend empfohlenen
Schmiermittel zu verwenden:
Gebrauchsstelle ARO-Teilenummer Beschreibung
Luftmotor 29665 1 qt. (12.7 kg) Motorwellenöl
‘‘O”-Ringe und Lippendichtungen 36460 4 oz. (110 g) Schmiermittel
Getriebe und Lager 33153 5 lb. (2.3 kg) ‘‘EP”--NLGI #1
Schmierfett
BETRIEB
ZuwenigoderzuvielSchmierungbeeinträchtigtdieLeistungunddieLebensdau-
er dieses Werkzeugs. Nur die empfohlenen Schmierstoffe nach den angegebe-
nen Intervallen anwenden:
ALLE 8 STUNDEN WERKZEUGBETRIEB - Den Schmierstoffbehälter des
empfohlenen F.R.L. mitMotorwellenöl (29665) füllen. Falls kein Leitungs-- bzw.
LuftleitungstropfölerinGebrauchist,mehrereTropfenMotorwellenöl(29665)am
Lufteinlaß auftragen.
ALLE 160 STUNDEN WERKZEUGBETRIEB - Das Getriebe und Zusatzein-
richtung mit gestrecktem Winkel schmieren. Lager füllen, Wellen beschichten
und Zahnräder schmieren, wobei Schmierfett NLGI #1 ‘‘EP” (33153) zu verwen-
den ist.
Modell7165-B-EU - Das Getriebesollte ca.1/4oz. (7 g)Schmierfett proUnter-
setzung enthalten. Die Zusatzvorrichtung mit gestrecktem Winkel sollte ca. 1/8
oz. (3,5 g) Schmierfett enthalten.
Modelle 8038-E-EU, 8039-E-EU und 8040- E-EU - Das Getriebe sollte ca.
1/4 oz. (7 g) Schmierfett pro Untersetzung enthalten. Die Zusatzvorrichtung mit
gestrecktem Winkel sollte ca. 1/4 oz. (7 g) Schmierfett enthalten.
INSPEKTION UND WARTUNG
Es ist wichtig, daß die Werkzeuge regelmäßig überprüft und gewartet werden,
um einen sicheren, störungsfreien Betrieb des Werkzeugs zu gewährleisten.
Sicherstellen, daß das Werkzeug ausreichend geschmiert wird, da mangelnde
Schmierung zu gefährlichen Betriebszuständen aufgrund übermäßiger Abnut-
zung führen kann.
Sicherstellen, daß die Luftzufuhrleitungen und --verbindungen so dimensioniert
sind, daß ein ausreichendes Luftvolumen zum Werkzeug geführt wird.
Werkzeugwartungund --reparaturistnurvondazuzugelassenem,entsprechend
ausgebildetem und kompetentem Personal vorzunehmen. Werkzeuge,
Schläuche und Verbindungsteile sind zu ersetzen,falls sie nichtfür sicheren Be-
trieb geeignetsind, und jemand sollte speziell dafür verantwortlich sein, daß alle
Werkzeuge, die mit Schutzvorrichtungen oder anderen Sicherheitsvorrichtun-
gen ausgerüstet werden müssen, auch wirklich mit solchen ausgerüstet sind.
WichtigeAngabenzurNennleistungder Werkzeuge,die anden Werkzeugenan-
gebrachtsind, sind in leserlichem Zustand zu erhalten. Für alle Werkzeuge sind
Wartungs-- undReparaturprotokollezuführen.DieHäufigkeitunddieArt derRe-
paraturen können auf unsichere Anwendungen hinweisen. Regelmäßige War-
tung durch qualifiziertes Personal sollte jeden Mißbrauch des Werkzeugs und
Teileverschleiß feststellen.Fehler sind zu beheben,bevor das Werkzeug wieder
in Betrieb genommen wird.

10
VORSICHTSMASSNAHMEN FÜR BETRIEB UND SICHERHEIT
NICHTBEACHTUNG DER FOLGENDEN WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
ACHTUNG
•Dieses Werkzeug ist stets unter Berücksichtigung der für handgehaltene
Werkzeuge gültigen, rechtlichen Bestimmungen (z.B. Berufsgenossen-
schaft, TÜV, etc.) zu betreiben und zu warten.
•Dieses Werkzeug ist bei einem max. Luftdruck von 90 p.s.i.g. (6,2 bar) am
Lufteinlaß des Werkzeugs zu betreiben.
•Die Luftzufuhr zum Werkzeug unterbrechen, bevor ein Zubehörteil entfernt/
montiert wird oder Wartungsmaßnahmen durchgeführt werden.
•Hände,Kleidung undlanges Haarvon demsich drehendenEnde desWerk-
zeugs fernhalten.
•Bei der Inbetriebnahme und während des Betriebs auf plötzliche Bewe-
gungsänderungen des Werkzeugs achten und darauf vorbereitet sein.
•Niemals die Nenndrehzahl des Werkzeugs überschreiten.
•Beim Gebrauch des Werkzeugs entsprechende Schutzbrillen und
Gehörschutz tragen.
•Die Werkzeugmotorwelle dreht sich eventuell noch einige Zeit weiter, nach-
dem das Drosselventil freigegeben wird.
•Werkzeugenichtmitbrennbaren oderflüchtigen Flüssigkeiten wie z.B.Ben-
zin, Diesel oder Kerosin schmieren.
•Aufkleber nicht entfernen. Beschädigte Aufkleber ersetzen.
•Nur von ARO empfohlene Zubehörteile verwenden.
ACHTUNG
Wiederholte, lange andauernde Exposition des Bedienungspersonals ge-
genüber Schwingungen,die in gewissen handgehaltenen Werkzeugen erzeugt
werden können, kann zum Raynaudschem Phänomen, auch als Weißfinger--
Krankheit bekannt, führen. Dieses Phänomen verursacht Betäubung und Bren-
nen der Hand und kann zu Schädigung des Kreislaufsund der Nerven, sowie zu
Gewebenekrose führen. Personen, die oft handgehaltene Werkzeuge anwen-
denundSchwingungenspüren,solltengenauaufdieGebrauchsdauerundihren
eigenen körperlichen Zustand achten.
HINWEIS
•Nur ARO--Originalersatzteile verwenden;der Gebrauch anderer Teile kann
zu Sicherheitsrisiken, verringerter Werkzeugleistung und gesteigertem
Wartungsbedarf führen sowie die Garantie außer Kraft setzen.
•ARO haftet nicht für vom Kunden vorgenommene Werkzeugmodifikationen
für Anwendungen, über die ARO nicht zu Rat gezogen wurde.
•Werkzeugwartung und --reparatur ist von zugelassenem, ausgebildetem,
qualifiziertem Personal vorzunehmen.Wenden Sie sich an das nächstgele-
gene, zugelassene ARO--Service--Center.
ACHTUNG
HINWEIS
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
PN 49883
Vor der Installation, vor der Demontage
oder Einstellung eines Zubehörteils,
sowie vor der Wartung dieses Werk-
zeugs die Luftzufuhr absperren und
den Luftzufuhrschlauch entfernen.
Beim Betrieb dieses Werkzeugs nicht
zu weit hinaus reichen. Körper gut
balanciert und in fester Stellung hal-
ten.
Bei der Bedienung dieses Werkzeugs
Gehörschutz tragen.
Keine beschädigten, durchgescheuer-
ten oder abgenutzten Luftschläuche
bzw. Verbindungsteile verwenden.
Bei einem max. Luftdruck
von 90 p.s.i.g. (6,2 bar/620 kPa)
betreiben.
Das Werkzeug nicht am Schlauch
tragen.
Dieser Aufkleber muß immer
auf dem Werkzeug vorhanden
sein. Falls er fehlt oder
beschädigt wird, ist ein
Ersatzaufkleber kostenlos
erhältlich.
ACHTUNG = Gefahren oder unsichere Verfahrensweisen, die zu schwerer Verletzung, Todesfall oder bedeu-
tendem Sachschaden führen können.
VORSICHT = Gefahren oder unsichere Verfahrensweisen, die zu leichter Verletzung, leichtem Geräte-- oder
Sachschaden führen können.
HINWEIS = Wichtige Informationen bezüglich Installation, Bedienung oder Wartung.
Bei der Bedienung oder Wartung
dieses Werkzeugs eine Schutzbrille
tragen.
Druckluftbetriebene Werkzeuge können
bei Gebrauch Schwingungen erzeugen.
Schwingungen, wiederholte Bewegun-
gen oder unbequeme Stellungen
können für Hände und Arme schädlich
sein. Falls Sie Beschwerden, ein
prickelndes Gefühl oder Schmerzen
spüren, hören Sie auf, das Werkzeug zu
benutzen. Suchen Sie einen Arzt auf,
bevor Sie das Werkzeug wieder in
Betrieb nehmen.

INFORMAZIONI DI CARATTERE GENERALE
COPERTINA: PRECAUZIONI DI SICUREZZA E MESSA IN OPERA
(Italiano) P11
RAVVIVA ELETTRODI PNEUMATICI
La distribuzione di queste informazioni agli operatori è responsabilità del datore di lavoro.
PRIMA DI INSTALLARE, METTERE IN FUNZIONE O RIPARARE QUESTA
APPARECCHIATURA, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE.
AVVERTENZA
11
MESSA IN OPERA
REQUISITI PER IL RIFORNIMENTO D’ARIA
Per la massima efficienza operativa di questo utensile pneumatico, dovrebbero
essere mantenuti i seguenti dati caratteristici di rifornimento dell’aria:
•MASSIMA PRESSIONE DELL’ARIA -- 90 p.s.i.g. (6,2 bar)
•FILTRAZIONE DELL’ARIA -- 50 micron
•RIFORNIMENTO DI ARIA LUBRIFICATA
•DIMENSIONI DEL TUBO -- 5/16” (8 mm) D.I.
Al fine di mantenere i dati caratteristici di rifornimento dell’aria sopra descritti, si
raccomanda l’utilizzo di un FILTRO/REGOLATORE/LUBRIFICATORE (F.R.L.)
per tubi dell’aria di marca ARORmodello C28231--810.
Utilizzaresemprearia asciutta epulita.La polvere,i fumicorrosivi e/ol’eccessiva
umidità possono danneggiare il motore degli utensili pneumatici. Il filtro per tubi
dell’ariapuò notevolmenteprolungarela duratadi unutensilepneumatico.Ilfiltro
rimuove la ruggine, le scorie, l’umidità ed altri detriti dai tubi dell’aria. La bassa
pressione dell’aria (inferiore a 90 p.s.i.g., 6,2 bar) riduce la velocità dell’utensile
pneumatico.L’elevatapressionedell’aria(superiorea90p.s.i.g.,6,2bar)portale
prestazioni dell’utensile oltre la capacità nominale e potrebbe causare lesioni.
Qui di seguito è illustrata una tipica disposizione dei tubi.
ALL’IMPIANTO
DELL’ARIA
ALL’UTENSILE
PNEUMATICO
TUBI PRINCIPALI 3 VOLTE LE DIMENSIONI DELL’INGRESSO
DELL’UTENSILE PNEUMATICO
LUBRIFICATORE
REGOLATORE FILTRO
COMPRESSORE
DRENARE REGOLARMENTE
TUBO SECONDARIO 2 VOLTE LE
DIMENSIONI DELL’INGRESSO
DELL’UTENSILE PNEUMATICO
LUBRIFICANTI CONSIGLIATI
Una volta completato lo smontaggio, tutte le parti, tranne i cuscinetti sigillati o scher-
mati, dovrebbero essere lavate con solvente. Per la lubrificazione dei componenti o
per la lubrificazione ordinaria, utilizzare i seguenti lubrificanti consigliati:
Dove utilizzare N. codice ARO Descrizione
Motore pneumatico 29665 1 qt (12.7 kg) di olio per fusi
Tenute a labbro e anelli
di tenuta toroidale 36460 4 oz. (110 g) di lubrificante filamentoso
Ingranaggi e cuscinetti 33153 5 lb. (2.3 kg) di grasso ‘‘EP”--NLGIN.1
FUNZIONAMENTO
La lubrificazioneeccessivao tropposcarsaincide sulle prestazionie sulla durata
di questo utensile.Utilizzare esclusivamentei lubrificanti consigliati agli intervalli
indicati qui di seguito:
OGNI 8 ORE DI FUNZIONAMENTO - Rabboccare il serbatoio del lubrificante
del F.R.L. consigliato con olio per fusi (29665). Se non viene utilizzato unlubrifi-
catoredi linea,applicarediverse gocce diolio per mandrini (29665)nell’ingresso
dell’aria.
OGNI160ORE DIFUNZIONAMENTODELL’UTENSILE - Lubrificareilsistema
di ingranaggie la testa ad angolo piatto.Riempire icuscinetti, rivestire gli alberi e
lubrificare gli ingranaggi con grasso NLGI N.1 ‘‘EP” (33153).
Modello 7165-B-EU - Il sistema di ingranaggi dovrebbe contenere approssi-
mativamente 1/4 oz. (7 g) digrasso perogni riduzione. La testaad angolopiatto
dovrebbe contenere approssimativemente 1/8 oz. (3,5 g) di grasso.
Modelli 8038-E-EU, 8039-E-EU e 8040-E-EU - Il sistema di ingranaggi do-
vrebbe contenere approssimativamente 1/4 oz. (7 g) di grasso per ogni ridu-
zione. La testa ad angolo piatto dovrebbe contenere approssimativemente 1/4
oz. (7 g) di grasso.
ISPEZIONE E MANUTENZIONE
Per mantenere gli utensili in condizioni di funzionamento ottimali e sicure, è im-
portante eseguiregli interventidimanutenzioneeispezionaregliutensiliadinter-
valli regolari.
Assicurarsi che l’utensile riceva una adeguata lubrificazione, in quanto la man-
canza di lubrificazione può provocare condizioni di funzionamento rischiose,
causate dall’eccessivo logorio.
Assicurarsi che i tubi di rifornimento dell’aria ed i raccordi siano delle dimensioni
appropriate, in modo tale da fornire all’utensile una sufficiente quantità d’aria.
Lamanutenzione elariparazionedell’utensiledevonoessereeseguitedaperso-
nalecompetente,addestratoedautorizzato. Se gliutensili,itubi edi raccordinon
sono ritenuti idonei per un funzionamento sicuro, dovranno essere sostituiti e
dovràesserenominatoun responsabileal quale vengaaffidato ilcompito diassi-
curarsi che tutti gli utensili che necessitano di protezioni o altri dispositivi di sicu-
rezza siano conformi a tali requisiti. Le targhette poste sull’utensile recanti i dati
critici devono essere mantenute leggibili. Ciascun utensile deve avere un regi-
stro diriparazionee manutenzione. Lafrequenza edil tipodi riparazioni eseguite
possono rivelare un impiego poco sicuro. La manutenzione programmata effet-
tuata da personalecompetente edautorizzato dovrebbe individuare ogni impie-
go scorretto o abuso dell’utensile e delle parti logorate. Prima di riutilizzare
l’utensile dovrebbero essere presi i rimedi necessari.

12
PRECAUZIONI IN MERITO AL FUNZIONAMENTO E ALLA SICUREZZA
LA MANCATA OSSERVAZIONE DELLE SEGUENTI AVVERTENZE POTREBBE CAUSARE LESIONI
AVVERTENZA
•Questo utensile deve essere sempre utilizzato, ispezionato e mantenuto in
modo conforme a tutti i regolamenti (locali, regionali e statali) relativi agli
utensili pneumatici portatili.
•Far funzionare l’utensile con una pressione massima dell’aria in entrata di
90 p.s.i.g. (6,2 bar).
•Scollegare l’alimentazione dell’aria dall’utensile prima di rimuovere/instal-
lare qualsiasi accessorio o di effettuare le procedure di manutenzione.
•Tenere mani,vestiti e capelli lunghi lontano dall’estremità rotante dell’uten-
sile.
•Prevederee fareattenzioneagli improvvisicambidimovimentodurantel’av-
vio ed il funzionamento di qualsiasi utensile.
•Non superare mai la velocità nominale dell’utensile.
•Durantel’utilizzodell’utensile,indossare protezioniadatteper gli occhi e per
l’udito.
•L’albero dell’utensile può continuare a ruotare peralcuni istantidopo che la
leva viene rilasciata.
•Non lubrificare l’utensile con liquidi infiammabili o volatili quali cherosene,
gasolio o combustibile per aviogetti.
•Non rimuovere le targhette. Sostituire quelle danneggiate.
•Utilizzare esclusivamente accessori consigliati dalla ARO.
AVVERTENZA
L’esposizione ripetuta e prolungata alle vibrazioni che possono esseregenerate
durante l’utilizzo di certi utensili portatili, può causare il fenomeno di Raynaud,
comunementenoto come morbo Whitefinger.Il fenomeno produceintorpidimen-
toesensazionedibrucioreallamanoepuò esserecausadiproblemicircolatorie
lesioni nervose oltre alla necrosi dei tessuti.Gli utilizzatori abituali di utensili por-
tatili che subiscono vibrazioni, dovrebbero attentamente controllare la durata di
utilizzo ed il proprio stato fisico.
AVVISO
•L’uso di parti di ricambio non di marca ARO può provocare rischi riguardo
alla sicurezza, prestazioni inferiori dell’utensile, manutenzione più fre-
quente e può invalidare la garanzia.
•La ARO declina ogni responsabilità in merito ad ogni modifica apportata
all’utensile dal cliente per impieghi per cui la ARO non sia stata consultata.
•La manutenzione e la riparazione dell’utensile dovrebbero essereeseguite
da personale competente, addestrato e autorizzato. Consultare il centro di
servizio autorizzato ARO più vicino.
AVVERTENZA = Operazione pericolosa o non sicura che potrebbe provocare gravi lesioni o morte a persone
e gravi danni a proprietà.
ATTENZIONE = Operazione pericolosa o non sicura che potrebbe provocare lievi lesioni a persone, danni al
prodotto o a proprietà.
AVVISO = Informazioni importanti circa l’installazione, il funzionamento o la manutenzione.
AVVERTENZA
AVVISO
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
PN 49883
Indossare occhiali di protezione
durante l’utilizzo o la manutenzione
di questo utensile.
Spegnere l’alimentazione dell’aria e
scollegare il tubo di rifornimento d’aria
prima di installare, rimuovere o ripa-
rare qualsiasi accessorio dell’utensile,
o prima di eseguire ogni tipo di
manutenzione sull’utensile.
Non sottovalutare la pericolosità
dell’utensile durante il suo impiego.
Tenere il corpo in posizione stabile e
equilibrata.
Indossare protezioni acustiche
durante l’impiego dell’utensile.
Non usare tubi e raccordi
danneggiati, consumati o
deteriorati.
Utilizzare ad una pressione massima
di 90 p.s.i.g. (6,2 bar/620 kPa).
Non trascinare l’utensile tenendolo
per il tubo.
Gli utensili pneumatici possono produrre
vibrazioni durante l’uso. Le vibrazioni, i
movimenti ripetitivi o le posizioni scomode
possono essere dannose per le mani o per
le braccia. Se si prova fastidio, formicolio o
dolore, interrompere l’uso di qualsiasi
utensile. Consultare un medico prima di
riprendere l’uso dell’utensile.
Questa targhetta deve essere
sempre presente sull’utensile.
Se andasse perduta o fosse
danneggiata, è possibile
ottenerne una in sostituzione
senza alcuna spesa.

ALGEMENE INFORMATIE
BETREFFENDE: VEILIGHEIDSVOORSCHRIFTEN EN IN BEDRIJF STELLEN
(Nederlands) P13
PNEUMATISCHE ELEKTRODE FREESMACHINES
De werkgever is er verantwoordelijk voor dat deze informatie in handen van de operator terecht komt.
LEES DEZE HANDLEIDING EERST ZORGVULDIG DOOR VOORDAT U
DEZE APPARATUUR INSTALLEERT, BEDIENT OF ONDERHOUDT.
WAARSCHUWING
13
IN BEDRIJF STELLEN
VEREISTE LUCHTTOEVOER
Voor een maximaal bedrijfsrendement dient u voor dit pneumatische gereeds-
chap de volgende luchttoevoerspecificaties aan te houden:
•MAXIMALE LUCHTDRUK -- 90 p.s.i.g. (6,2 bar)
•LUCHTFILTRATIE -- 50 micron
•GESMEERDE LUCHTTOEVOER
•SLANGFORMAAT -- 5/16” (8 mm) binnendiameter
Een F.R.L. (FILTER/REGULATOR/LUBRICATOR ofwel filter/regelaar/verneve-
laar) voor de luchtleiding, ARORmodel C28231--810, wordt aangeraden voor
het in stand houden van de bovengenoemde luchttoevoerspecificaties.
Maakaltijdgebruik van schone,droge lucht.Stof,corroderenderook en/ofteveel
vocht kunnen de motor van pneumatisch gereedschap beschadigen. Een lucht-
leidingsfilter kan de levensduur van pneumatisch gereedschap aanzienlijk ver-
lengen. Het filter verwijdert roest, schilfers, vocht en ander vuil uit de
luchtleidingen.Een lage luchtdruk(minder dan 90 p.s.i.g., 6,2 bar) vermindertde
snelheid van het pneumatische gereedschap. Hoge luchtdruk (meer dan 90
p.s.i.g., 6,2 bar) verhoogtde prestatiestot bovenhet nominalevermogen vanhet
gereedschap en kan letsel veroorzaken. De afbeelding hieronder toont een ka-
rakteristieke opstelling van de leidingen.
NAAR LUCHTSYSTEEM
NAAR PNEUMATISCH
GEREEDSCHAP
HOOFDLEIDINGEN 3 MAAL DE AFMETING VAN INLAATOPENING
VAN PNEUMATISCH GEREEDSCHAP
SMEEROLIEVERNEVELAAR
REGELAAR FILTER
COMPRESSOR
REGELMATIG AFTAPPEN
AFTAKKINGSLEIDING 2 MAAL DE
AFMETING VAN INLAATOPENING
VAN PNEUMATISCH GEREEDSCHAP
AANBEVOLEN SMEERMIDDELEN
Na de volledige demontage dienen alleonderdelen, metuitzondering vangeslo-
ten en afgeschermde lagers, schoongemaakt te worden met een oplosmiddel.
Gebruik voor het opnieuw smeren van onderdelen, of voor het routinematige
smeren, de volgende aanbevolen smeermiddelen:
Waar gebruikt ARO onderdeelnr. Beschrijving
Pneumatische motor 29665 1 qt (12.7 kg) lichte olie
‘‘O”--ringen en lipafdichtingen 36460 4 oz. (110 g) draderig smeermiddel
Tandwielen en lagers 33153 5 lb. (2.3 kg) ‘‘EP”--NLGI #1 vet
BEDIENING
Te weinig of te veel smeermiddel beïnvloedt de prestaties en de levensduur van
dit gereedschap. Gebruik alleen de aanbevolen smeermiddelen op onders-
taande tijdstippen:
OM DE 8 DRAAIUREN VAN HET GEREEDSCHAP - Vul hetvernevelaarreser-
voir van de aanbevolen F.R.L. met lichte olie (29665). Breng, wanneer er geen
gebruik gemaakt wordtvan een lijn-- of luchtleidingvernevelaar, enkele druppels
lichte olie (29665) aan in de luchtinlaatopening.
OMDE 160DRAAIURENVANHETGEREEDSCHAP - Smeerdetandwielover-
brenging en het hulpstuk met vlakke overbrenging. Gebruik NLGI #1 ‘‘EP” vet
(33153) om de lagers van vette voorzien, een laagje vetop de drijfassen aante
brengen en de tandwielen te smeren.
Model 7165-B-EU - De tandwieloverbrengingmoet ca.1/4 oz.(7 g)vet perre-
ductiebevatten.Hethulpstukmetvlakkeoverbrengingmoetca.1/8oz.(3,5g)vet
bevatten.
Modellen8038-E-EU,8039-E-EUen 8040-E-EU - Detandwieloverbrenging
moet ca. 1/4 oz. (7 g) vet per reductie bevatten. Het hulpstuk met vlakke over-
brenging moet ca. 1/4 oz. (7 g) vet bevatten.
INSPECTIE EN ONDERHOUD
Het is belangrijk dat het gereedschap met regelmatige tussenpozen een onder-
houdsbeurt krijgt en geïnspecteerd wordt, zodat het veilig en probleemloos blijft
werken.
Verzeker u ervan dat het gereedschap voldoende smering krijgt, aangezien het
nalaten hiervan gevaarlijke gebruiksomstandigheden teweeg kan brengen als
gevolg van overmatige slijtage.
Verzekeru ervan datde luchttoevoerleidingenen de verbindingsstukken vanhet
juiste formaat zijn om hetgereedschap van een voldoende hoeveelheid luchtte
kunnen voorzien.
Onderhoud en reparatie van het gereedschap moeten worden uitgevoerd door
bevoegd, geschoold, bekwaam personeel. Gereedschap, slang en fittingen
moeten vervangen worden wanneer zij ongeschikt zijn voor een bedrijfszekere
werking, en iemand dient er verantwoordelijk voor gesteld te worden dat al het
gereedschap, dat beveiligingen of andere veiligheidsapparatuur nodig heeft,
daarmee is uitgerust. Belangrijke markeringen op het gereedschap voor de toe-
gestane waarden moeten in een goed leesbare conditie gehouden worden. Ge-
gevens over onderhoud en reparaties dienen van al het gereedschap
bijgehoudenteworden.Defrequentievanreparatieen deaardvan dereparaties
kunnen een onveilige toepassing aan het licht brengen. Geregeld onderhoud
doorbekwaam,bevoegdpersoneeldientverkeerdebehandeling ofmisbruikvan
het gereedschap en versleten onderdelen te signaleren. Eventuele problemen
dienenverholpentewordenvoordathetgereedschapweergebruiktkanworden.

14
BEDIENINGS-- EN VEILIGHEIDSVOORSCHRIFTEN
HET NIET IN ACHT NEMEN VAN DE VOLGENDE WAARSCHUWINGEN KAN LETSEL TOT GEVOLG HEBBEN.
WAARSCHUWING
•Bedien, inspecteer en onderhoud dit gereedschap altijd overeenkomstig
alle voorschriften (plaatselijke en landelijke) die van toepassing zijn op
pneumatisch handgereedschap.
•Gebruik dit gereedschap bij een maximale luchtdrukvan 90p.s.i.g. (6,2bar)
aan de luchtinlaatopening van het gereedschap.
•Koppel de luchttoevoer los van het gereedschap voordat u toebehoren de-
monteert of monteert of voordat u onderhoudswerkzaamheden uitvoert.
•Houd handen, kleding en lang haar uit de buurt van het draaiende uiteinde
van het gereedschap.
•Weesvoorbereid open pasop voor plotselinge veranderingenin de beweg-
ing tijdens het starten en werken van pneumatisch gereedschap.
•Overschrijd nooit het nominale toerental van het gereedschap.
•Draag geschikte oog-- en oorbeschermers tijdens het gebruik van het ger-
eedschap.
•De drijfasvan het gereedschap kan nog even door blijven draaien nadat de
smoorklep gedeblokkeerd is.
•Smeergereedschapnietmetontvlambareof vluchtige vloeistoffen zoalspe-
troleum, dieselolie of straalbrandstof.
•Verwijder geen enkel etiket. Vervang beschadigde etiketten.
•Gebruik slechts toebehoren die aanbevolen worden door ARO.
WAARSCHUWING
Hetherhaaldelijken langdurigblootstellenvaniemanddie gereedschapbedient,
aan trillingen,hetgeen bewerkstelligd kan worden door het gebruik van bepaald
handgereedschap, kan de ziekte van Raynaud teweegbrengen, gewoonlijk
‘‘dode vingers” genoemd. Dit verschijnsel brengt gevoelloosheid en een bran-
dendgevoelteweegindehanden kanschadeaandebloedcirculatieendezenu-
wen toebrengen, alsmede weefselafsterving. Personen die handgereedschap
vaak gebruiken en aan trillingen worden blootgesteld, moeten nauwgezet de
duur van het gebruik en hun fysieke conditie in de gaten houden.
OPMERKING
•Het gebruik van andere dan echte ARO vervangingsonderdelen kanveilig-
heidsrisico’s, verminderd prestatievermogen van het gereedschap en een
toename in onderhoud ten gevolge hebben,en kan alle garanties ongeldig
maken.
•ARO is niet verantwoordelijk voor wijzigingen aan gereedschap door de
klant voor toepassingen waarover ARO niet geraadpleegd werd.
•Onderhoud en reparatie aan gereedschap moeten uitgevoerd worden door
bevoegd, geschoold, bekwaam personeel. Raadpleeg uw dichtstbijzijnde,
erkende ARO servicecentrum.
WAARSCHUWING = Risico’s of onveilige handelingen die ernstig of dodelijk letsel, of aanzienlijke materiële
schade tot gevolg kunnen hebben.
OPGELET = Risico’s of onveilige handelingen die licht lichamelijk letsel of lichte materiële of produktschade
tot gevolg kunnen hebben.
OPMERKING = Belangrijke informatie betreffende installatie, bediening of onderhoud.
WAARSCHUWING
OPMERKING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
PN 49883
Draag oogbescherming wanneer u dit
gereedschap gebruikt of er onderhoud
aan uitvoert.
Sluit de luchttoevoer af en koppel de
luchttoevoerslang los voordat u aan
dit gereedschap toebehoren monteert,
het verwijdert of afregelt, of voordat u
welk onderhoud dan ook aan dit
gereedschap uitvoert.
Reik niet te ver wanneer u dit
gereedschap gebruikt. Houd
uzelf in evenwicht en zorg dat
u stevig staat.
Draag oorbescherming wanneer u dit
gereedschap gerbuikt.
Gebruik geen beschadigde, rafelige of
verweerde luchtslangen en fittingen.
Werk met een maximale luchtdruk
van 90 p.s.i.g. (6,2 bar, 620 kPa).
Draag het gereedschap niet aan de
slangen.
Pneumatisch gereedschap kan trillen
tijdens het gebruik. Trillingen, herhaalde
bewegingen of ongemakkelijke houdin-
gen kunnen schadelijk zijn voor uw
handen en armen. Stop met het gebruik
van gereedschap als ongemak, een tin-
telend gevoel of pijn zich voordoet.
Roep medische hulp in voordat u het
gebruik hervat.
Ditetiketmoetteallentijde
op dit gereedschap voorko-
men. Als het zoekgeraakt of
beschadigd is, is een ver-
vangingsetiket kosteloos
verkrijgbaar.

GENERELL INFORMASJON
TRYKKLUFTDREVNE PUSSEMASKINER FOR ELEKTRODER
(Norsk)
SIKKERHETSFORANSTALTNINGER & BRUK
Arbeidsgiveren har ansvaret for at denne informasjonen blir gitt til operatøren.
P15
DENNE HÅNDBOKEN SKAL LESES NØYE FØR DETTE UTSTYRET INSTALLERES
ELLER ANVENDES, ELLER FØR SERVICEARBEID SKAL UTFØRES PÅ UTSTYRET.
ADVARSEL
15
BRUK
KRAV TIL LUFTTILFØRSEL
For at utstyret skal gi maksimal ytelse, bør dette trykkluftdrevne verktøyet over-
holde følgende spesifikasjoner for lufttilførsel:
•MAKSIMALT LUFTTRYKK — 90 psig (6,2 bar)
•LUFTFILTRERING — 50 mikroner
•SMØRT LUFTTILFØRSEL
•SLANGETYKKELSE -- 5/16 tomme (8 mm), innvendig diameter
Rørmontert FILTER/REGULATOR/SMØREAPPARAT av typen ARORmodell
C28231--810 anbefales brukt, for å kunne overholde spesifikasjonene for luft-
tilførsel slik som angitt ovenfor.
Bruk alltid ren, tørr luft.Støv, korroderende røyk og/eller overflødig fuktighet kan
skade motoren i trykkluftdrevet verktøy. Verktøyets levetid kan forlenges betrak-
telig ved hjelp av et rørmontert filter. Filteret fjerner rust, fliser,fuktighet ogannet
ruskfraluftslangene.Lavtlufttrykk (under 90 psig, 6,2bar) redusererhastigheten
på det trykkluftdrevne verktøyet. Høyt lufttrykk (over 90 psig,6,2 bar) økerytelsen
utover verktøyets nominelle kapasitet og kan forårsake personskader. Figuren
nedenfor viser en typisk rørinstallasjon.
TIL TRYKKLUFT-
SYSTEMET
TIL TRYKKLUFT-
DREVET VERKTØY
HOVEDRØR, 3 GANGER TYKKERE
ENN VERKTØYETS LUFTINNTAK
SMØREAPPARAT
REGULATOR FILTER
KOMPRESSOR
DRENERES MED JEVNE
MELLOMROM
GRENRØR, 2 GANGER TYKKERE
ENN VERKTØYETS LUFTINNTAK
ANBEFALT SMØREMIDDEL
Etter at utstyret er demontert, skal alle komponenter, bortsett fra lukkede eller
skjermede lagre, vaskes med løsemiddel. Når alle delene skal smøres på nytt,
eller ved rutinesmøring, bør følgende anbefalte smøremidler benyttes:
Utstyr ARO delenr. Beskrivelse
Trykkluftmotor 29665 1 quart (12,7 kg) spindelolje
O--ringer & leppetetning 36460 4 ounce (110 g) fibret smøremiddel
Tannhjul og lagre 33153 5 pund (2,3 kg) «EP» -- NLGI nr. 1 smørefett
BETJENING
For lite eller for mye smøremiddel harinnvirkning påytelsen oglevetiden tildette
verktøyet. Brukkun anbefaltesmøremidler ved intervallene som er angitt neden-
for.
ETTER 8 TIMERS BRUK - Fyll oljebeholderen i anbefalt filter/regulator/
smøreapparat med spindelolje (29665). Hvis et rørmontert smøreapparat eller
smøreapparat i luftrør ikke anvendes, tilføres flere dråper med spindelolje
(29665) til luftinntaket.
ETTER 160 TIMERS BRUK - Smør utvekslingen og flatvinklet tilbehør. Fyll
lagre, dekk aksler og smør tannhjul med smørefett av typen NLGI nr.1 «EP»
(33153).
MODELL 7165- B-EU - Utvekslingen skal inneholde ca.1/4 ounce(7 g) smøre-
fett pr. reduksjon. Detflatvinklede tilbehøretskal inneholde ca. 1/8 ounce (3,5 g)
smørefett.
MODELL 8038-E-EU, 8039-E-EU og 8040-E-EU - Utvekslingen skal inne-
holde ca. 1/4 ounce (7 g) smørefett pr. reduksjon. Det flatvinklede tilbehøret skal
inneholde ca. 1/4 ounce (7 g) smørefett.
KONTROLL OG VEDLIKEHOLD
Deter viktigmedregelmessig serviceog kontrollav verktøyenefor atverktøyene
skal være sikre og fungere uten problemer.
Passpå at verktøyet tilføres nok smøremiddel. Utilstrekkelig smøring kan føre til
farlige driftsforhold som oppstår som en følge av for stor slitasje.
Pass på at lufttilførselsrørene og --koplingene er av riktig størrelse, slik at
verktøyet tilføres nok luft.
Vedlikeholdog reparasjonavverktøyetskalutføresavautorisert,kompetentper-
sonellsom hartreningi dette.Verktøy, slangerog koplingerskal skiftes uthvis de
er en fare for sikkerheten. Ansvaret for å kontrollere at alt verktøy er utstyrt med
nødvendig verneutstyr eller andre sikkerhetsinnretninger, skal fordeles. Klassi-
fiseringsmerkerpå verktøyet,skalalltidværeletteålese.Oversikterovervedlike-
hold og reparasjon bør føres foralt verktøy. Hvor ofte verktøyetrepareres oghva
slags reparasjoner somutføres,kan gi en indikasjon på uforsvarligebruksmåter.
Fastsatt vedlikehold somutføresav autorisertpersonell, skalavsløre uvøren be-
handling eller misbruk av verktøyet, samt deler som er slitt. Mangler skal rettes
opp før verktøyet tas i bruk igjen.

16
FORHOLDSREGLER FOR DRIFT OG SIKKERHET
DERSOM FØLGENDE ADVARSLER IKKE TAS TIL FØLGE, KAN DET OPPSTÅ PERSONSKADER.
ADVARSEL
•Dette verktøyet skal alltid betjenes, kontrolleres og vedlikeholdes i henhold
tilallebestemmelser(bådelokaleognasjonale)somgjelderforhåndbetjent,
trykkluftdrevet verktøy.
•Dette verktøyet skal betjenes med et lufttrykk som tilsvarer maksimum 90
psig (6,2 bar) ved verktøyets luftinntak.
•Lufttilførselen skal koples fra verktøyet før fjerning/montering av eventuelt
ekstrautstyr, eller før verktøyet vedlikeholdes.
•Hender, klær og langthår skal ikke komme i nærheten av den roterende de-
len av verktøyet.
•Vær forberedt og oppmerksom på bråbevegelsesendringer vedstart og be-
tjening av et hvilket som helst elektrisk verktøy.
•Verktøyets nominelle rpm skal aldri overstiges.
•Bruk egnede vernebriller og egnet hørselsvern når verktøyet anvendes.
•Det er mulig verktøyets aksel fortsetter å rotere en liten stund etter at hen-
delpådraget er sluppet.
•Verktøy skal ikke smøres med antennelige eller flyktige væsker, som f.eks.
parafin, diesel eller jetdrivstoff.
•Ingen av merkene skal fjernes. Merker som er skadet, skal skiftes ut.
•Bruk kun tilbehør som anbefales av ARO.
ADVARSEL
Operatører som utsettes for stadig,vedvarende vibrasjon,som forekommerved
bruk av visse håndbetjente verktøy--typer, kan risikere å pådra seg Raynauds
syndrom.Dennelidelsenførertilnummenhetog ensviendefølelseihendene,og
kan skade blodsirkulasjonen og nervene, samt forårsake vevsvinn. Operatører
som stadig bruker håndbetjent verktøy og som utsettes for vibrasjoner, bør følge
med påhvor ofte de brukerdenne typen verktøy, samtholde etøye medhelsen.
MERK
•Bruk av reservedeler som ikke er originaldeler fra ARO, kan føre til økt sik-
kerhetsrisiko, nedsette verktøyets yteevne og øke behovet for vedlikehold.
Bruk av slike deler kan også føre til at garantier ugyldiggjøres.
•Dersom brukeren modifiserer verktøyet i den hensikt å bruke verktøyet til
formål som ARO ikke er blitt rådspurt om, kan ikke ARO holdes ansvarlig for
eventuelle konsekvenser.
•Vedlikeholdog reparasjonavverktøyetskalutføresavautorisert,kompetent
personell som er trening i dette. Ta kontakt med nærmeste serviceverksted
som er godkjent av ARO.
ADVARSEL
Bruk vernebriller når dette verktøyet
anvendes eller vedlikeholdes.
Steng lufttilførselen og kople fra
lufttilførselsslanger før installering,
fjerning eller justering av eventuelt
tilbehør på dette verktøyet, eller før
det utføres vedlikeholdsarbeid på
verktøyet.
ADVARSEL
Verktøyet skal ikke bæres etter
slangen.
ADVARSEL
Kroppen skal ikke strekkes eller
lenes for mye under bruken av dette
verktøyet. Hold kroppen strak og i
god balanse.
ADVARSEL
Bruk hørselsvern når dette verktøyet
anvendes.
ADVARSEL
Trykkluftdrevet verktøy kan vibrere
under bruk. Vibrasjon, gjentatte be-
vegelser eller ubehagelige stillinger
kan skade hender og armer. Ingen
verktøy--typer skal betjenes hvis du
føler ubehag, kribling eller smerte. Ta
kontakt med lege før du gjenopptar
bruken av verktøyet.
ADVARSEL
Luftslanger og koplinger som er
skadet, frynset eller slitt, skal ikke
brukes.
ADVARSEL
Verktøyet skal brukes med et
maksimumstrykk på 90 psig
(6,2 bar/620 kPa).
ADVARSEL = Fare eller uforsvarlig bruk som kan føre til alvorlige personskader med eventuell dødelig utgang
eller betydelig materiell skade.
OBS! = Fare eller uforsvarlig bruk som kan føre til mindre personskader, skade på produktet eller materiell
skade.
MERK = Viktig informasjon om installering, betjening eller vedlikehold.
ADVARSEL
Delenr 49883
Dette merket skal alltid være
festet til verktøyet. Hvis det
forsvinner eller blir ødelagt,
kan nye merker skaffes uten
omkostninger.
MERK

ALLMÄN INFORMATION
TRYCKLUFTSDRIVNA MASKINER FÖR ELEKTRODPREPARERING
(Svenska)
OMFATTAR: SÄKERHETSÅTGÄRDER OCH IGÅNGSÄTTNING
Det är arbetsgivarens skyldighet att förse användaren med denna information.
P17
LÄS DENNA HANDBOK NOGGRANT FÖRE INSTALLATION,
ANVÄNDNING OCH SERVICE PÅ DENNA UTRUSTNING
VARNING
17
IGÅNGSÄTTNING
KRAV PÅ TRYCKLUFT
För att uppnå maximal driftseffektivitet skall nedanstående krav på tryckluft-
stillförseln uppfyllas för detta tryckluftsverktyg:
•MAX LUFTTRYCK -- 90 p.s.i.g. (6,2 bar)
•LUFTFILTER -- 50 mikron
•TILLFÖRSEL AV SMORD LUFT
•SLANGDIMENSION -- 5/16 tum (8 mm), innerdiameter
För attuppfylla ovanstående krav på tryckluftstillförseln rekommenderas en FIL-
TER/REGULATOR/SMÖRJAPPARAT (F.R.L.) ARORmodell C28231--810 för
tryckluftsledningen.
Använd alltid ren, torr luft. Damm, frätande ångor och/eller för mycket fukt kan
skada tryckluftsverktygets motor. Ett filter för tryckluftsledningen kan avsevärt
öka tryckluftsverktygets livslängd. Filtret avlägsnar rost, pannsten,fukt ochovid-
kommande partiklar fråntryckluftsledningarna. Lågtlufttryck (lägre än 90 p.s.i.g.,
6,2 bar) minskar tryckluftsverktygets hastighet. Högre lufttryck (högre än 90
p.s.i.g.,6,2bar)gerhögreprestandaänangivenmärkkapacitetförhandverktyget
och kan orsaka personskador. I nedanstående figur visas ett exempel på
rördragning.
TILL TRYCKLUFTS-
SYSTEM
TILL TRYCKLUFTS-
VERKTYG
HUVUDLEDNINGARNA HAR 3 GÅNGER STÖRRE DIMENSION
ÄN TRYCKLUFTSVERKTYGETS INLOPP
SMÖRJAPPARAT
REGULATOR FILTER
KOMPRESSOR
TAPPAS UR REGELBUNDET
GRENLEDNINGEN HAR 2 GÅNGER
STÖRRE DIMENSION ÄN TRYCKLUFTS-
VERKTYGETS INLOPP
REKOMMENDERADE SMÖRJMEDEL
När isärtagningen är klar skall alla delar, utom tätade eller avskärmade lager,
rengöras med lösningsmedel. För att på nytt smörja in delarna, eller vid ru-
tinsmörjning, skall nedanstående rekommenderade smörjmedel användas:
Användningspunkt ARO artikelnr Beskrivning
Tryckluftsmotor 29665 1 qt. (12,7 kg) axelolja
‘‘O” ringar och läpptätningar 36460 4 oz. (110 g) trådformigt smörjmedel
Kugghjul och lager 33153 5 lb. (2,3 kg) ‘‘EP” -- NLGI NR 1 fett
ANVÄNDNING
För lite eller för mycket smörjning har en negativ inverkan på handverktygets
prestanda och livslängd.Använd endast rekommenderade smörjmedel medne-
danstående intervall:
VAR 8:E DRIFTSTIMME - Fyll smörjapparatens behållare i rekommenderad
F.R.L.med axelolja (29665).Om det inte används någonsmörjapparat i tryckluft-
sledningen eller för tryckluftsledningen skall flera droppar axelolja (29665)
påläggas inloppet.
VAR 160:E DRIFTSTIMME FÖR HANDVERKTYGET - Smörj in växlarna och
tillsatsen med rak vinkel. Fyll lager, täck axlar och smörj in kugghjul med NLGI nr
1 ”EP”--fett (33153).
MODELL 7165-B-EU - Växlarna skall innehålla cirka 1/4 oz. (7 g) fett per
nedväxling. Tillsatsen med rak vinkel skall innehålla cirka 1/8 oz. (3,5 g) fett.
MODELLERNA 8038- E-EU, 8039- E- EU och 8040- E- EU - Växlarna skall in-
nehålla cirka 1/4 oz. (7 g) fett per nedväxling. Tillsatsen med rak vinkel skall in-
nehålla cirka 1/4 oz. (7 g) fett.
KONTROLL OCH UNDERHÅLL
Det är viktigtatt det regelbundet utförsserviceoch kontrollpå handverktygen,så attde
kan användas på ett säkert sätt under lång tid.
Se till att handverktyget blir ordentligt insmort, eftersom brist på smörjning kan
leda till farliga driftsförhållandenpgakraftigtslitage.
Kontrollera att tillförselledningarna för tryckluft och kopplingsdonen har rätt di-
mension för att mata handverktyget med tillräcklig mängd tryckluft.
Underhåll och reparation av handverktyget skall utföras av behörig, utbildad och
kompetentpersonal.Handverktyg,slangarochkopplingarskallbytasutomdeär
olämpliga för att på ett säkert sätt använda handverktyget. Dessutom skall en
ansvarigpersonutsessomskallsetillattallahandverktygärförseddamedskydd
eller andra säkerhetsanordningar, om sådana krävs. Viktiga uppgifter om
märkvärden på handverktyget skall hållas i läsligt skick. Underhåll och repara-
tionerskalljournalförasförvarjehandverktyg.Huroftareparationerutförs,ochav
vilket slag de är, kan ge information om ej säkra arbetsrutiner. Schemalagt un-
derhåll som utförs av kompetent, behörig personalbör leda till attslitna delar och
eventuell vanskötsel eller missbruk av handverktyget upptäcks. Åtgärder som
rättar till detta skall vidtas innan handverktyget tas i bruk igen.

18
ANVÄNDNINGS-- OCH SÄKERHETSFÖRESKRIFTER
OM DESSA VARNINGAR INTE ÅTFÖLJS KAN DET LEDA TILL PERSONSKADOR.
VARNING
•Detta handverktyg skall alltid användas, kontrolleras och utföras underhåll
på i enlighet med alla gällande bestämmelser (lokala, kommunala, statliga
och nationella) som gäller för tryckluftsdrivna handverktyg.
•Detta handverktygskall användasvid maxlufttryck på 90 p.s.i.g.(6,2 bar)på
tryckluftsinloppet till handverktyget.
•Kopplaloss tryckluftstillförselnfrån handverktygetinnan eventuellatillsatser
tas bort/monteras på eller innan underhållsförfaranden utförs.
•Hållhänder,klädseloch långthårbortafrånhandverktygetsroterandeände.
•Uppmärksamma och var medveten på plötsliga förändringar i rörelsen vid
start och användning av motordrivna handverktyg.
•Handverktygets märkvärde för varvtal får aldrig överskridas.
•Använd lämpliga skyddsglasögon och hörselskydd när handverktyget är
igång.
•Handverktygets axel kan fortsätta att rotera en kort stund efter att avtrycka-
ren släpps.
•Smörjintehandverktygenmedbrandfarligaellerlättflyktiga vätskor,t exfoto-
gen, dieselbränsle eller flygbensin.
•Ta inte bort eventuella etiketter. Ersätt eventuella skadade etiketter.
•Använd endast tillbehör som rekommenderas av ARO.
VARNING
Om användaren vid upprepade tillfällen under längretid utsättsförvibrationsom
kanuppstånär vissahandverktyganvändskandetgeupphovtillRaynaudsfeno-
men, s k vita fingrar. Detta ger upphov till att känseln försvinner i handen, det
känns som om det bränner till i handen och det kan orsaka cirkulationsrubbnin-
gar, nervskador samtdöd vävnad. Personersom ofta använder handverktyg och
känner av vibration skall noga övervaka hur länge handverktyget används och
sitt eget tillstånd.
OBS
•Om inte originaldelar från ARO används kan det ge upphov till riskmoment,
sämre verktygsprestanda och mer underhållsarbete, samt eventuellt göra
garantin ogiltig.
•ARO frånsäger sig allt ansvar för kundens modifieringar av handverktygför
tillämpningsområden som ARO inte tillfrågats om.
•Underhåll och reparationav handverktygetskall utförasav behörig,utbildad
ochkompetentpersonal.KontaktanärmasteauktoriseradAROserviceverk-
stad.
VARNING
Bär skyddsglasögon vid användning
eller underhåll av detta handverktyg.
Stäng av tryckluftstillförseln och koppla
loss tryckluftsslangen, innan eventuella
tillbehör för detta handverktyg monteras
på, tas bort eller justeras och innan
eventuellt underhåll utförs på detta
handverktyg.
VARNING
Håll ej i handverktygets slang.
VARNING
Man skall inte sträcka sig för långt
när detta handverktyg används.
Använd en balanserad och stadig
kroppsställning.
VARNING
Bär hörselskydd vid användning av
detta handverktyg.
VARNING
Tryckluftsdrivna handverktyg kan vibrera
vid användning. Vibration, upprepad
rörelse eller obekväm arbetsställning kan
orsaka skador på händer och armar.
Sluta använda handverktyget om du
känner obehag, stickande eller smärta.
Kontakta läkare innan arbetet med
handverktyget återupptas.
VARNING
Tryckluftsslangar och --kopplingar
som skadats, är nötta eller i dåligt
skick skall ej användas.
VARNING
Skall användas vid max lufttryck
på 90 p.s.i.g. (6,2 bar/620 kPa).
VARNING = Riskmoment eller icke säkra metoder som kan ge upphov till allvarliga personskador, dödsfall eller
betydande materiella skador.
VAR FÖRSIKTIG = Riskmoment eller icke säkra metoder som kan ge upphov till smärre personskador, skador
på produkten eller andra materiella skador.
OBS = Viktig information angående montering, användning eller underhåll.
VARNING
Art nr 49883
Denna etikett måste alltid vara
placerad på handverktyget.
Om den saknas eller skadats
kan en ny rekvireras
kostnadsfritt.
OBS

YLEISTIETOJA
PAINEILMAKÄYTTÖISET ELEKTRODIN HIOMALAITTEET
(Suomi)
VAROTOIMENPITEET JA KÄYTTÖÖNOTTO
Työnantajan velvollisuus on huolehtia, että koneenkäyttäjä saa nämä tiedot.
P19
LUE TÄMÄ OHJEKIRJA HUOLELLISESTI ENNEN TÄMÄN
LAITTEEN ASENNUSTA, KÄYTTÖÄ TAI HUOLTOA.
VAROITUS
19
KÄYTTÖÖNOTTO
ILMANSAANTIVAATIMUKSET
Parhaan tehokkuuden aikaansaamiseksi tämän työkalun
käytössä on noudatettava seuraavia ilmansaantivaatimuksia:
•SUURIN ILMANPAINE -- 90 p.s.i.g. (6,2 baaria)
•ILMANSUODATUS -- 50 mikronia
•VOIDELTU ILMANSAANTI
•LETKUN KOKO -- 5/16” (8 mm) sisäläpim.
ARORmalli C28231--810 ilmajohdon SUODIN/SÄÄDIN/VOITE-
LULAITETTA suositetaan ylläpitämään yllä olevia ilmansaanti-
vaatimuksia.
Käytä aina puhdasta, kuivaa ilmaa. Tomu, syövyttävät höyryt ja/
tai liiallinen kosteus voivat vahingoittaa paineilmatyökalun moot-
toria. Ilmansuodin voi lisätä paineilmatyökalun kestoikää
huomattavasti. Suodin poistaa ruosteen, hilseen, kosteuden ja
muut roskat ilmaletkuista. Alhainen ilmanpaine (alle 90 p.s.i.g.,
6,2 baaria) vähentää paineilmatyökalun nopeutta. Korkea paine
(yli 90 p.s.i.g., 6,2 baaria) kohottaa työkalun suorituskyvyn nimel-
liskapasiteetin ylija voi aiheuttaa loukkaantumisen. Alla näemme
tyypillisen putkitusjärjestelmän.
ILMAJÄRJESTELMÄÄN
ILMATYÖKALUUN
PÄÄJOHDOT 3 KERTAA PAINEILMATYÖKALUN
TULOAUKON KOKO
VOITELULAITE
SÄÄDIN SUODIN
KOMPRESSORI
VALUTA SÄÄNNÖLLISESTI
HAARAJOHTO 2 KERTAA
PAINEILMATYÖKALUN
TULOAUKON KOKO
SUOSITETUT VOITELUAINEET
Kun purkaminen on suoritettu on kaikki osat, paitsisuljetut taisuo-
jatut laakerit, pestävä liuottimella. Käytä seuraavia suositettuja
voiteluaineita osien uudelleen voiteluun tai rutiinivoiteluun:
Missä käytetään ARO osa n:o Kuvaus
Ilmamoottori 29665 1 U.S. neljännes (12,7 kg) Karaöljy
O--renkaat & laippatiivisteet 36460 4 unssia (110 g) Tahmea voiteluaine
Hammaspyörät ja laakerit 33153 5 paunaa (2,3 kg) ‘‘EP”--NLGI
n:o 1 rasvaa
KÄYTTÖ
Liiallinen voitelu tai sen puute vaikuttaa tämän työkalun suoritus-
kykyyn ja kestoikään. Käytä ainoastaan suositettuja voiteluainei-
ta alla mainituin aikavälein.
JOKA 8. TYÖKALUN KÄYTTÖTUNTI -- Täytä voitelulaitesäiliö
suositetulla karaöljyllä (29665). Jos ilmajohtoa tai ilmajohdon voi-
teluainetta ei käytetä, pane useita tippoja karaöljyä (29665) ilma-
nottoaukkoon.
JOKA 160. TYÖKALUN KÄYTTÖTUNTI -- Voitele vaihteisto ja
vaakasuora kulmalisälaite. Pakkaa laakerit, sivele akselit ja voi-
tele hammaspyörät NLGI n:o 1 ‘‘EP”--rasvalla (33153).
Malli 7165--B--EU -- Vaihteiston tulee sisältää noin 1/4 unssia (7
g) rasvaa alennusta kohden. Vaakasuoran kulmalisälaitteen tu-
lee sisältää noin 1/8 unssia (3,5 g) rasvaa.
Mallit 8038--E--EU, 8039--E--EU ja 8040--E--EU -- Vaihteiston tu-
lee sisältää noin 1/4 unssia (7 g) rasvaa alennusta kohden. Vaak-
asuoran kulmalisälaitteen tulee sisältää noin 1/4 unssia (7 g)
rasvaa.
TARKASTUS JA HUOLTO
Työkalut on huollettava ja tarkastettava normaalivälein työkalun
turvallisen, häiriöttömän toiminnan takaamiseksi.
Varmista,että työkalua voidellaan tarpeeksi; voitelun laiminlyömi-
nen voi aiheuttaa vaarallisia työskentelyolosuhteita, liiallisen ku-
lumisen seurauksena.
Varmista, että ilmansaantijohdot ja liitännät ovat oikean kokoisia,
jotta työkalu saa riittävän määrän ilmaa.
Valtuutetun, koulutetun ja pätevän henkilöstön on suoritettava
työkalun huolto ja korjaus. Työkalut, letku ja liittimet on vaihdetta-
va, jos ne ovat sopimattomia turvalliseen toimintaan ja vastuu
niistä on annettava määrätyille henkilöille, jotta varmistetaan,että
kaikki ne työkalut, jotka tarvitsevat suojuksia tai muita turvalaittei-
ta, ovat sillä tavoin varustetut. Työkaluun merkityt kriittiset nimelli-
sarvoton pidettävä luettavassa kunnossa. Kaikista työkaluista on
pidettävä huolto-- ja korjauspöytäkirjoja. Korjaustaajuus ja kor-
jausten laatu voivat paljastaa sovelluksen, johon työkalua ei pitäi-
si käyttää. Mikäli pätevä valtuutettu henkilöstö suorittaa
määräaikaishuoltoja, työkalun mahdollinen väärinkäyttö ja kulu-
neet osat ilmenevät tässä yhteydessä. Epäkohdat on korjattava
ennen kuin työkalu palautetaan käyttöön.

20
KÄYTTÖ JA VAROTOIMENPITEET
SEURAAVIEN VAROITUSTEN LAIMINLYÖNTI VOI AIHEUTTAA LOUKKAANTUMISEN.
VAROITUS
•Käytä, tarkasta ja huolla tätä työkalua aina kaikkien käsin pi-
dettäviä paineilmatoimisia työkaluja koskevien määräysten
(paikallisten ja valtakunnallisten) mukaisesti.
•Käytä tätä työkalua enintään 90 p.s.i.g. (6,2 baarin) ilmanpai-
neella työkalun ilmansaantiaukossa.
•Sulje työkalun ilmansaanti ennen kuin poistat/asennatmitään
lisälaitetta tai suoritat huoltotoimia.
•Pidä kädet, vaatteet ja pitkä tukka pois työkalun pyörivästä
päästä.
•Valmistaudu ja varo äkkinäisiä liikemuutoksia käynnistyksen
ja minkä tahansa koneen käytön yhteydessä.
•Älä ylitä työkalun k/min nimellisarvoja.
•Käytä sopivaa silmä-- ja kuulosuojusta työkalua käytettäessä.
•Työkalun akseli voi jatkaa pyörimistä jonkin aikaa kuristus-
venttiilin vapauttamisen jälkeen.
•Älä voitele työkaluja tulenaralla tai haihtuvalla nesteellä esim
paloöljyllä, diesel-- tai suihkupolttoaineella.
•Älä poista mitään tarroja. Vaihda mahdollisesti vahingoittu-
neet tarrat.
•Käytä ainoastaan ARO:n suosittamia varusteita.
VAROITUS
Toistuva, pitkällinen altistus tärinälle, joka voi sattua määrättyjen
käsityökalujen käytössä, voi aikaansaada Raynayd:in sairauden
oireita, tätä kutsutaan kansankielessä ‘‘valkosormisairaudeksi”.
Oireena on tunnottomuus ja polttava tuntoaistimus käsissä, se
voi myös aiheuttaa verenkierto-- ja hermovamman sekä kudos-
kuolion. Henkilöiden, jotka toistuvasti käyttävät käsityökaluja ja
jotka kokevat tärinää, on oltava varovaisia, etteivät he käytä
työkalua liian pitkän aikaa jotta se vaikuttaa heidän fyysiseenkun-
toonsa.
HUOMAUTUS
•Muiden kuin aitojen ARO--varaosien käyttö voi johtaa vaaralli-
seen tilanteeseen, työkalun alentuneeseen suorituskykyyn ja
lisähuoltoon, sen lisäksi se voi mitätöidä kaikki takuut.
•ARO ei ole vastuussa asiakkaan työkaluihin tekemistä muut-
oksista sovelluksiin, joista ei ole neuvoteltu ARO:n kanssa.
•Valtuutetun, koulutetun ja pätevän huoltohenkilöstön on suo-
ritettava työkalun huolto ja korjaus. Neuvottele lähimmän
ARO--huoltopisteen kanssa.
VAROITUS
Käytä silmäsuojusta käyttäessäsi tai
huoltaessasi tätä työkalua.
Sulje ilmansaanti ja kytke pois ilman-
saantiletku ennen asennusta, poistoa
tai säätöä missä tahansa tämän työka-
lun lisälaitteessa tai ennen kuin mitään
huoltoa suoritetaan tälle työkalulle.
VAROITUS
Älä kanna työkalua letkusta.
VAROITUS
Älä kurota liian kauas työskennel-
lessäsi tämän työkalun kanssa. Pidä
kehon asento tasapainossa.
VAROITUS
Käytä kuulosuojusta, kun
työskentelet tämän työkalun kanssa.
VAROITUS
Paineilmatyökalut voivat täristä
käytössä. Tärinä, toistuvat liikkeet tai
epämukavat asennot voivat olla vaar-
allisia käsille ja käsivarsille. Lopeta
minkä tahansa työkalun käyttö, jos
se on epämukavaa, jos tunnet piste-
lyä tai kipua. Neuvottele lääkärin
kanssa ennen kuin alat uudelleen
käyttää työkalua.
VAROITUS
Älä käytä vahingoittuneita, kuluneita
tai muuten huonossa kunnossa olevia
ilmaletkuja tai liittimiä.
VAROITUS
Työskentele enintään 90 p.s.i.g. (6,2
baarin/620 kPa) ilmanpaineella.
VAROITUS = Vaarat tai vaaralliset menettelytavat, jotka voivat johtaa vakavaan henkilövammaan, kuolemaan
tai huomattavaan omaisuuvahinkoon.
VARO = Vaarat tai vaaralliset menettelytavat, jotka voivat johtaa pieneen henkilövammaan tai tuote-- tai omai-
suuvahinkoon.
HUOMAUTUS = Tärkeä asennus--, käyttö-- tai huoltotieto.
VAROITUS
PN 49883
Tämäntarranonoltava
työkalussa aina. Jos se
hukkuu tai vahingoittuu,
uuden saa ilmaiseksi.
HUOMAUTUS
