Air Impulse Wrench
Models 40PSQ1, 45PS3, 45PSQ1, 55PS3,
55PSQ1, 70PS3, 90PS4

2 80167562_ed2
4
7
5
32
1
9
6
48h
1m
PMAX
24h
8
10

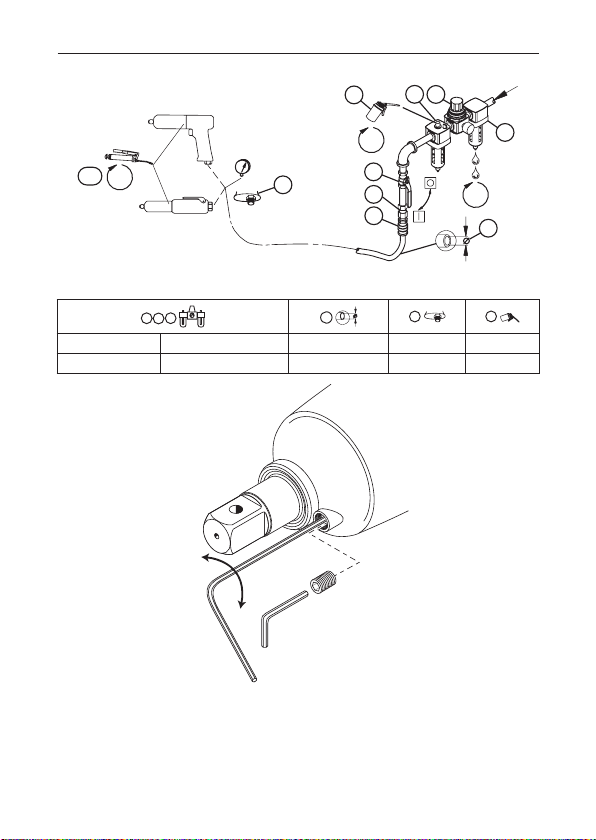

(Dwg. 16585747)
13
2
5
6
9
IR # - NPT IR # - BS inch (mm) NPT IR #
C38121-800 C381B1-800 3/8 (9.5) 1/4 50
(-)
(+)
(Dwg. 47132956)

80167570_ed2 EN-1
EN
Product Safety Information
Intended Use:
These tools are designed to remove and install threaded fasteners.
For additional information refer to Air PulseTool Product Safety Information Manual
Form 04584983.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model(s) Style Drive Free
Speed
Sound Level dB (A)
(ISO15744)
Vibration m/s²
(ISO28927)
Type Size rpm † Pressure (Lp) ‡ Power (Lw) Level *K
40PSQ1 Pistol Insert Bit 1/4” 5,000 71.4 82.4 < 2.5 ---
45PS3 Pistol Square 3/8” 7,000 77.3 88.3 < 2.5 ---
45PSQ1 Pistol Insert Bit 1/4” 7,000 77.3 88.3 3.6 0.8
55PS3 Pistol Square 3/8” 6,000 78.3 89.3 3.6 0.8
55PSQ1 Pistol Insert Bit 1/4” 6,000 78.3 89.3 < 2.5 ---
70PS3 Pistol Square 3/8” 5,500 79.7 90.7 3.9 0.8
90PS4 Pistol Square 1/2” 5,000 89.8 100.8 3.4 0.8
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
*K= Vibration measurement uncertainty
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16585747 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter
After each 20,000 cycles, or as experience indicates, drain and rell the Impulse Unit Drive
Assembly using the Fluid Replacement Kit (Part No. EQ106S-K400). Lubricate the hex drive and
the output shaft before assembly.

EN-2 80167570_ed2
EN
Torque Adjustment
See drawing 47132956 on Page 2.
To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows:
1. Remove the Socket Plug.
2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening.
3. Using a 1.5 mm hex wrench, rotate the Torque Adjustment Screw clockwise to increase
torque. To decrease torque, rotate the Torque Adjustment Screw counterclockwise.
4. Replace the Socket Plug.
NOTICE
Make all nal adjustments at the job.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
