Ingersoll-Rand 3445MAX Series User manual

45654522
Edition 2
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Informacje o produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii privind produsul
IИнформация за продукта
BG
RO
Air Grinders
3445MAX and 345MAX Series
제품 상세
製品仕様
产品信息
ZH
JA
KO

2 45654522_ed2
4
7
5
32
1
9
48h
24h
10
8h
8
6
PMAX

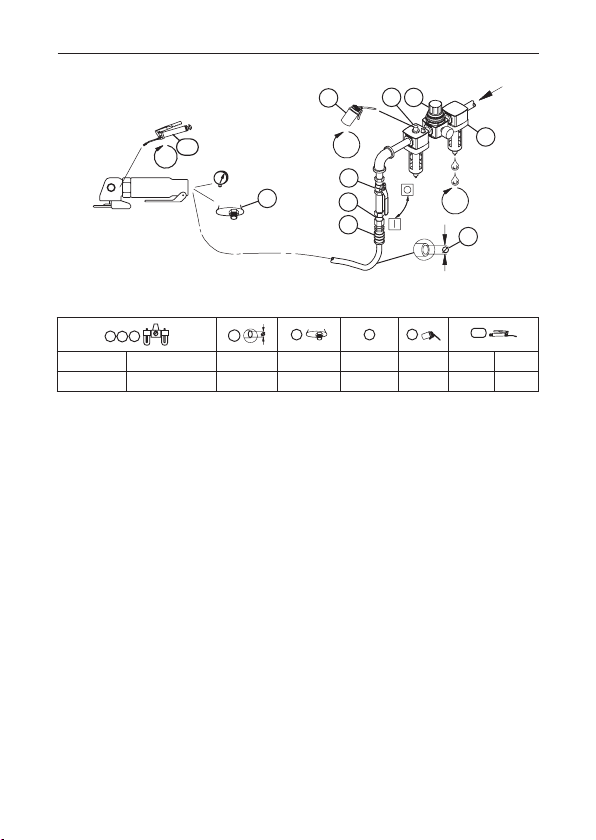

(Dwg. 16576357)
13
2
5
6
7
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38331-800 C383C1-810 3/8 (10) 1/4 MSCF33 10 67 2

45654522_ed2 EN-1
EN
Product Safety Information
Intended Use:
These Air Grinders are designed for material removal or cutting o using a rotated
abrasive wheel, in accordance with the product specication table.
WARNING
Do not attempt to disassemble the internal Speed Controller. It is available only as a unit.
For additional information refer to Air Grinder Product Safety Information Manual Form
04584959.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model
Free
Speed
rpm
Arbor
Size
Wheel Type
(Reinforced)
Maximum
Wheel
Thickness
Wheel
Diameter
in. (mm) in. (mm)
3445MAX 12000 5/8”-11 Type 27 (Grinding) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (Cutting) **
3445MAX-M 12000 M14 Type 27 (Grinding) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (Cutting) **
345MAX 12000 5/8”-11 Type 27 (Grinding) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (Cutting) **
345MAX-M 12000 M14 Type 27 (Grinding) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (Cutting) **
Model Guard Part
Number
Sound Level dB(A)
(ISO15744)
Vibration
(ISO28927) m/s²
† Pressure (Lp) ‡ Power (Lw) Level *K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity
* K = Vibration measurement uncertainty
WARNING
** A cut-o wheel shall not be used for side grinding.

EN-2 45654522_ed2
EN
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16576357 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45654522_ed2 ES-1
ES
Información de Seguridad Sobre el Producto
Uso indicado:
Estas amoladoras neumáticas están diseñadas para eliminar material mediante un
accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.
ADVERTENCIA
No intente desacoplar el controlador interno de velocidad. Sólo está disponible como
unidad.
Para más información, consulte el Manual de información de seguridad de producto
04584959 Amoladora de matrices neumática.
Los manuales pueden descargarse en www.ingersollrandproducts.com
Especicaciones
Modelo
Velocidad
libre
rpm
Tamaño
de eje
Tipo de
muela
Grosor
máximo de
la muela
Tamaño
de muela
Pulgadas
in. (mm)
Pulgadas
in. (mm)
3445MAX 12000 5/8”-11 Type 27 (Molienda) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (Cortes) **
3445MAX-M 12000 M14 Type 27 (Molienda) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (Cortes) **
345MAX 12000 5/8”-11 Type 27 (Molienda) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (Cortes) **
345MAX-M 12000 M14 Type 27 (Molienda) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (Cortes) **
Modelo
Número de
pieza del
protector
Nivel sonoro dB (A)
(ISO15744)
vibración m/s²
(ISO28927)
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
** El disco de corte no puede usarse para llevar a cabo recticaciones laterales.

ES-2 45654522_ed2
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice
un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno
para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 16576357 y la tabla en la página 2. La frecuencia
de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45654522_ed2 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou eectuer des
découpes à l’aide d’un disque abrasif rotatif, conformément au tableau des spécications
de produit.
AVERTISSEMENT
N’essayez pas de démonter le régulateur de vitesse interne. Uniquement disponible sous
forme de kit.
Pour des informations complémentaires, reportez-vous au manuel 04584959
d’information de sécurité du produit Meuleuse pneumatique légère.
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com
Spécications du Produit
Modèle
Vitesse
libre
t/m
Taille
de
l’arbre
Type
de
disque
Epaiss eur
maximale
du
disque
Taille de
disque
Pouces
in. (mm)
Pouces
in. (mm)
3445MAX 12000 5/8”-11 Type 27 (Meulage) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (découpe) **
3445MAX-M 12000 M14 Type 27 (Meulage) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (découpe) **
345MAX 12000 5/8”-11 Type 27 (Meulage) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (découpe) **
345MAX-M 12000 M14 Type 27 (Meulage) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (découpe) **
Modèle
Numéro de
pièce du
protecteur
Niveau acoustique dB(A)
(ISO15744)
Vibration
(ISO28927) m/s²
† Pression (Lp) ‡ Puissance (Lw) Niveau * K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
**Les disques de tronçonnage ne doivent pas être utilisés pour meuler la tranche d’une
pièce.

FR-2 45654522_ed2
FR
Installation et lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16576357 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse
Pièces détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45654522_ed2 IT-1
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione d’uso:
Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale
tramite un accessorio abrasivo rotante, secondo la tabella contenente le speciche del
prodotto.
AVVERTIMENTO
Non tentare di smontare il dispositivo di controllo velocità interno. È disponibile soltanto
come unità singola.
Per ulteriori informazioni, vedasi Fresatrice pneumatica per stampi Manuale delle
Informazioni sulla sicurezza del prodotto 04584959.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com
Speciche Prodotto
Modello
Velocità
a vuoto
giri/min
Dimensioni
mandrino Tipo di mola
Massimo
spessore
mola
Dimen-
sioni
mola
Pollici
(mm)
Pollici
(mm)
3445MAX 12000 5/8”-11 Type 27 (Molatura) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (Taglio) **
3445MAX-M 12000 M14 Type 27 (Molatura) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (Taglio) **
345MAX 12000 5/8”-11 Type 27 (Molatura) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (Taglio) **
345MAX-M 12000 M14 Type 27 (Molatura) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (Taglio) **
Modello Matricola
protezione
Livello acustico dB(A)
(ISO15744)
Vibrazioni
(ISO28927) m/s²
† Pressione (Lp) ‡ Potenza (Lw) Livello * K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = Incertezza Misurazione 3dB
‡ KwA = Incertezza Misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
** Il disco da taglio non può essere usato per operazioni di molatura laterale.

IT-2 45654522_ed2
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16576357 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo:
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

45654522_ed2 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Schleifmaschinen wurden dazu entwickelt, in Übereinstimmung mit
der Produkt-Spezikationstabelle mit einem sich drehenden Schleifmittel Material zu
entfernen oder abzuschneiden.
ACHTUNG
Nicht versuchen, den internen Drehzahlregler auseinander zu bauen. Er ist nur als Einheit
erhältlich.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für die
DruckluftWerkzeugschleifmaschine 04584959.
Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.
Technische Daten
Modell
Nenndr
ehzah
U/min
Wellen-
größe Scheibentyp
Maximale
Scheiben-
stärke
Scheiben-
größe
Zoll (mm) Zoll (mm)
3445MAX 12000 5/8”-11 Type 27 (Schleifen) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (Schneid) **
3445MAX-M 12000 M14 Type 27 (Schleifen) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (Schneid) **
345MAX 12000 5/8”-11 Type 27 (Schleifen) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (Schneid) **
345MAX-M 12000 M14 Type 27 (Schleifen) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (Schneid) **
Modell
Teile-
Nummer
Schutz
Schallpegel dB(A)
(ISO15744)
Schwingungs
(ISO28927) m/s²
† Druck (Lp) ‡ Stromzufuhr(Lw) Spegel * K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = messunsicherheit (Schwingungs)
ACHTUNG
** Trennscheiben dürfen nicht zum Quer-/Schrägschleifen verwendet werden.

DE-2 45654522_ed2
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16576357 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Fett
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

45654522_ed2 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze pneumatische slijpmachines zijn bedoeld om materiaal te verwijderen of
weg te snijden met behulp van een roterende slijpschijf, overeenkomstig de
productspecicatietabel.
WAARSCHUWING
Probeer niet om de interne snelheidsregelaar te demonteren. De regelaar is alleen
leverbaar als eenheid.
Raadpleeg de productveiligheidshandleiding 04584959 van de pneumatische
matrijzenslijpmachine voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com
Produktspesikasjoner
Model
Onbelast
toerental
tpm
Afmet-
ing
hoofdas
Schijf
type
Maximale
schijfdikte
Afmeting
schijf
in.
(mm) in. (mm)
3445MAX 12000 5/8”-11 Type 27 (slijpen) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (snijden) **
3445MAX-M 12000 M14 Type 27 (slijpen) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (snijden) **
345MAX 12000 5/8”-11 Type 27 (slijpen) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (snijden) **
345MAX-M 12000 M14 Type 27 (slijpen) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (snijden) **
Model
Onderdeelnu
mmer
beschermkap
Geluidsniveau dB(A)
(ISO15744)
Trillings
(ISO28927) m/s²
† Druk (Lp) ‡ Vermogen (Lw) Niveau *K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
* Meetonnauwkeurigheid bij K (Trillings)
WAARSCHUWING
** Een doorslijpschijf mag niet worden gebruikt voor kantslijpen.

NL-2 45654522_ed2
NL
Installatie en Smering
Om de maximale bedrijfsdruk (Pmax) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16576357 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Vet
Onderdelen en onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor of Wederkoper.

45654522_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse trykluftslibemaskiner er beregnet til ernelse af materiale eller afskæring med en
roterende slibende skive, i overensstemmelse med produktets specikationstabel.
ADVARSEL
Forsøg ikke at adskille den interne hastighedsregulering. Den er kun til rådighed som en
enhed.
For yderligere information henvises der til produktsikkerhedsinformationen til den
Skærende trykluftslibemaskine i vejledning 04584959.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com
Specikationer
Model
Fri
hastighed
o/min.
Akse
lstør
relse
Skive type
Maksimum
skivety
kkelse
Skives
tørr else
Tommer
(mm)
Tommer
(mm)
3445MAX 12000 5/8”-11 Type 27 (slibning) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (skære) **
3445MAX-M 12000 M14 Type 27 (slibning) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (skære) **
345MAX 12000 5/8”-11 Type 27 (slibning) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (skære) **
345MAX-M 12000 M14 Type 27 (slibning) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (skære) **
Model Skærm
delnummer
Lydniveau dB(A)
(ISO15744)
Vibrations
(ISO28927) m/s²
† Tryk (Lp) ‡ Eekt (Lw) Niveau * K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB Måleusikkerhed
‡ KwA = 3dB Måleusikkerhed
* K = måleusikkerhed (Vibrations)
ADVARSEL
** En skæreskive må ikke anvendes til sideslibning.

DA-2 45654522_ed2
DA
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16576357 og tabel på side 2. Vedligeholdelseshyppigheden vises med en
rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

45654522_ed2 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Dessa luftdrivna slipmaskiner är utformade för borttagning av material med ett roterande
avverkande tillbehör i enlighet med tabellen för produktspecikationer.
VARNING
Försök inte montera isär den interna hastighetskontrollen. Den är endast tillgänglig som
en enhet.
För mer information, se informationshandboken för produktsäkerhet 04584959 för
chuckslipmaskin.
Handböcker kan laddas ner från www.ingersollrandproducts.com
Produktspecikationer
Modell
Fri
hastighet
varv/
min.
Axelns
storlek
Typ av
skiva
Maximal
skivtjock-
lek
Skivans
storlek
Tum(mm) Tum(mm)
3445MAX 12000 5/8”-11 Type 27 (Slipning) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (huggning) **
3445MAX-M 12000 M14 Type 27 (Slipning) 1/4 (6) 4.5
(115)
Type 1, 27, 41, 42 (huggning) **
345MAX 12000 5/8”-11 Type 27 (Slipning) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (huggning) **
345MAX-M 12000 M14 Type 27 (Slipning) 1/4 (6) 5
(127)
Type 1, 27, 41, 42 (huggning) **
Modell Skyddets
artikelnummer
Ljudstyrkenivå dB(A)
(ISO15744)
Vibrations
(ISO28927) m/s²
† Tryck (Lp) ‡ Eekt (Lw) Nivå * K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
VARNING
** Sidan på en kapskiva får inte användas för slipning.

SV-2 45654522_ed2
SV
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16576357 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Fett
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

45654522_ed2 NO-1
NO
Produktspesikasjoner
Tiltenkt bruk:
Disse luftslipemaskinene er designet til å erne eller skjære av materiale med en
roterende slipeskive, i henhold til produktets spesikasjonstabell.
ADVARSEL
Forsøk ikke å demontere den interne hastighetskontrollen. Den er bare tilgjengelig som
en enhet.
For ytterligere informasjon henvises det til sikkerhetsinformasjonen i 04584959-
håndboken til Presslipemaskin med trykkluft.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com
Productspecicaties
Modell
Fri has-
tighet
o/min
Spindel
dimensjon Skive type
Maksimum
skivey
kkelse
Skivedim
ensjonr
Tommer
(mm)
Tommer
(mm)
3445MAX 12000 5/8”-11 Type 27 (sliping) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (kutting) **
3445MAX-M 12000 M14 Type 27 (sliping) 1/4 (6) 4.5 (115)
Type 1, 27, 41, 42 (kutting) **
345MAX 12000 5/8”-11 Type 27 (sliping) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (kutting) **
345MAX-M 12000 M14 Type 27 (sliping) 1/4 (6) 5 (127)
Type 1, 27, 41, 42 (kutting) **
Modell
Delnummer
for
beskyttelses
skjermer
Lydnivå dB(A)
(ISO15744)
Vibrasjons (ISO28927)
m/s²
† Trykk (Lp) ‡ Styrke (Lw) Nivå *K
3445MAX MG1-106-45 79.6 90.6 6.3 2.2
3445MAX-M MG1-106-45 79.6 90.6 6.3 2.2
345MAX MG1-106-5 79.6 90.6 7.9 2.5
345MAX-M MG1-106-5 79.6 90.6 7.9 2.5
† KpA = 3dB Måleusikkerhet
‡ KwA = 3dB 3dB Måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
ADVARSEL
** En kappskive skal ikke brukes til overatesliping.

NO-2 45654522_ed2
NO
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16576357 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
