Ingersoll-Rand QA6 series User manual

16601064
Edition 5
January 2014
Save These Instructions
Air Angle Wrench and Nut Runner
QA6 and QA8 Series
Product Information
CS Specikace výrobku
ET Toote spetsikatsioon
HU A termék jellemzői
LT Gaminio techniniai duomenys
LV Ierices specikacijas
RU Технические характеристики изделия
ZH 产品信息
JA 製品仕様
KO 제품 상세
Informacje o produkcie
PL
BG IИнформация за продукта
Informaţii privind produsul
RO
HR Podaci o proizvodu
Προδιαγραφές προϊόντος
EL
Especicações do Produto
PT
Tuote-erittely
FI
Produktspesikasjoner
NO
Produktspecikationer
SV
Produktspecikationer
DA
Productspecicaties
NL
Technische Produktdaten
DE
Speciche prodotto
IT
Spécications du produit
FR
Especicaciones del producto
ES
Product Information
EN
SL Specikacije izdelka
SK Špecikácie produktu

2 16601064_ed5
4
75
32
1
9
48h
24h
8
6
PMAX

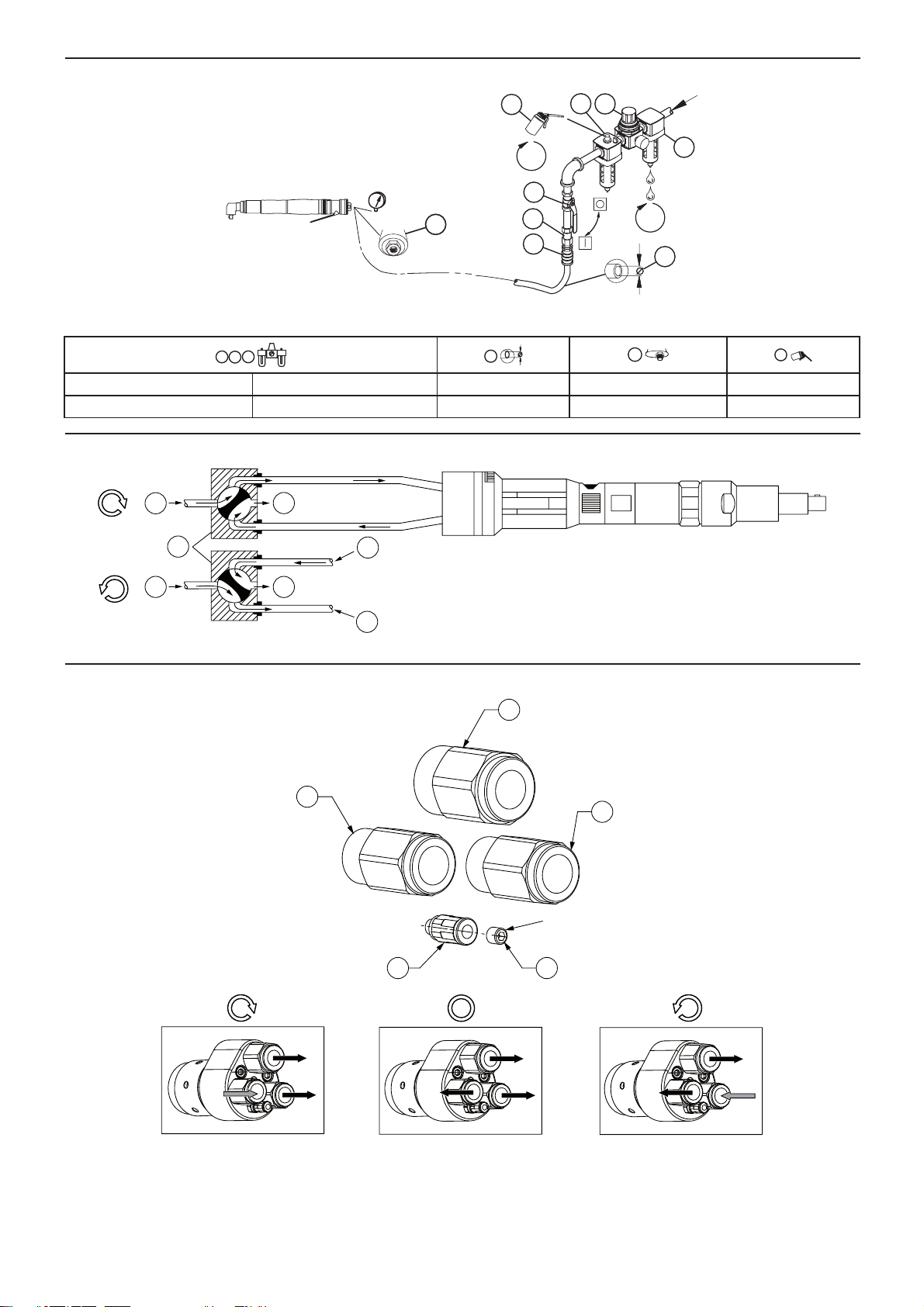

(Dwg. 16578775)
13
2
5
6
8
IR # - NPT IR # - BSP inch (mm) NPT and BSP IR #
C38331-610 C383C1-610 1/2 (13) 3/8 10
1
1
2
3
3
4
5
(Dwg. 16606287)
4
3
2
5
1
M5 x 0.8
(Dwg. 16606279)

EN
16601064_ed5 EN-1
Product Safety Information
Intended Use:
These Air Angle Wrenches and Nut Runners are designed for assembly applications requiring precise torque control, accuracy, consistency, and
repeatability.
WARNING
Failure to observe the following warnings, and to avoid these potentially hazardous situations, could result in death or serious
injury.
Always turn othe air supply, bleed the air pressure and disconnect the air supply hose when not in use, before installing, removing
or adjusting any accessory on this tool, or before performing any maintenance on this tool or any accessory.
If the clutch is adjusted over the maximum power output of the tool, the clutch will not function and the tool will stall.
If the tool is operated below the recommended air pressure, the clutch at the higher torque settings may not function properly
causing the tool to stall.
If a tool stalls the full torque capacity of the tool will be applied to the operator’s hands, unless a suspension arm or reaction bar is
used. This force may cause serious personal injury from crushing, pinching, loss of balance or loss of control of the tool.
Use clutch adjustment screwdriver supplied with the tool.
Straight tool congurations must be mounted using approved mounting ange or reaction bar as specied in Parts Information
Manual 16601072.
For additional information refer to Product Safety Information Manual Form 04585006.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Style Model(s)
Information given for tool operation at 90 psi/6.2 bar
Free Speed Clutch Torque Range Stall Torque Recommended Operating Max. Torque
rpm Nm Nm Nm
Angle, Lever Start
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Straight, Lever Start
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS-040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

EN
EN-2 16601064_ed5
Style Model(s)
Information given for tool operation at 76 psi/5.3 bar
Free Speed Clutch Torque Range Stall Torque Recommended Operating Max. Torque
rpm Nm Nm Nm
Angle, Lever Start
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Straight, Lever Start
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
All information given for operation at 90 psi/6.2 bar for all models
Model Sound Level dB(A) (ISO15744) Vibration Level (ISO28927)
† Pressure (Lp) ‡ Power (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87.0 98.0 < 2.5
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized test standards. The exposure to the user in
a specic tool application may vary from these results. Therefore, on site measurements should be used to determine the hazard level
in that specic application.
Operating range of air pressure for this tool is 76 - 90 PSI (5.3 - 6.2 bar). Clutch will function properly within this range. Outside this range, the
tool may experience symptoms as described in the warnings given above in the Product Safety Information Section of this manual.
Mounting Instructions
All in-line/straight tool congurations must be mounted using appropriate ange as specied in Parts Information Manual 16601072.
A mounting ange is available for all angle tool congurations. Refer to Parts Information Manual 16601072 for specic mounting information.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping,
air lter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling disconnects. See drawing 16578775 and table on page
2. Maintenance frequency is shown in a circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-ovalve 9. Oil
5. Hose diameter

EN
16601064_ed5 EN-3
Controls
Schematic Diagram for Four-Way Valve
See drawing 16606287 in page 2 for the schematic ow diagram of four-way valve piping for controlling forward and reverse operation of the
motor.
Item No. Description Item No. Description
1 Live Air 4 Forward Inlet, Reverse Exhaust
2 Four-way Throttle Valve 5 Reverse Inlet, Forward Exhaust
3 Exhaust
The air-in and exhaust is explained in drawing 16606279 in page 2.
Item No. Description Item No. Description
1 Cycle Count Sealing Set Screw Exhaust
2 Cycle Count Port Air In
3 Primary Exhaust Forward
4 Secondary Exhaust (Forward) Inlet (Reverse) O
5 Inlet (Forward) Secondary Exhaust (Reverse) Reverse
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts be separated by material so that
they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
Model Identication
Series
Motor Body Style
Activation
Max. Torque
(Nm)
Mounting
QA 6A
L030 P
AAngle
SIn-Line
LLever
RRemote
Angles
030
040
055
070
090
115
150
200
225
025
030
040
055
070
090
115
150
180
In-Lines
PStandard
Gearcase
FFlanged
Mounting
Release
Clutch Type
S
SASO
DDirect
Drive
Inlet
N
N3/8” NPT
B3/8” BSP
Output Spindle
35
35 = 35 mm Head
43 = 43 mm Head
48 = 48 mm Head
56 = 56 mm Head
41 = 100 mm Spindle,
19 mm oat
61 = 150 mm Spindle,
38 mm oat
81 = 200 mm Spindle,
38 mm oat
Drive Type
S
SSquare
Drive Size
06
06 3/8”
1/2”
08
3/4”
12
A
6 0.66 HP
8 1.00 HP
Lever
N1/2" Tube
B13 mm Tube
Remote

ES
ES-1 16601064_ed5
Información de seguridad sobre el producto
Uso indicado:
Estas llaves angulares neumáticas y aprietatuercas están diseñados para emplazamientos de montaje que requieren un control preciso del par
de apriete, precisión, coherencia y repeticiones.

No observar las siguientes advertencias y no evitar estas situaciones potencialmente peligrosas podría causar lesiones graves o
incluso la muerte.
Corte siempre el suministro de aire, purgue la presión de aire y desconecte la manguera de suministro de aire antes de instalar,
desmontar o ajustar cualquier accesorio de esta herramienta, o antes de realizar cualquier operación de mantenimiento en la her-
ramienta o en cualquier accesorio.
Si el embrague se ajusta a la salida de potencia máxima de la herramienta, el embrague no funcionará y la herramienta se detendrá.
Si la herramienta se emplea con una presión de aire inferior a la recomendada, el embrague con el par de apriete más alto podría no
funcionar correctamente y hacer que la herramienta se detenga.
Si una herramienta se atasca, la capacidad total de torsión de la herramienta se aplicará a las manos del operador, a menos que
se utilice un brazo de suspensión o una barra de reacción. Esta fuerza puede causar lesiones físicas graves por aplastamiento,
enganche, pérdida de equilibrio o pérdida de control de la herramienta.
Utilice el destornillador de ajuste del embrague suministrado con la herramienta.
Las conguraciones de herramientas rectas deben ser montadas utilizando la pestaña de montaje o la barra de reacción tal y como
se especica en el Manual de información de las piezas 16601072.
Para más información, consulte el formulario 04585006 del Manual de información de seguridad del producto.
Los manuales pueden descargarse desde ingersollrandproducts.com
Especicaciones del producto
Estilo Modelo(s)
Información para un funcionamiento de la herramienta a 90 psi/6,2 bares
Veloc
libre
Intervalo de par de
embrague
Apriete de
detención
Par máx. de funcionamiento
recomendado
rpm Nm Nm Nm
Angular, inicio de
palanca
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Recta, inicio de
palanca
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

ES
16601064_ed5 ES-2
Estilo Modelo(s)
Información para un funcionamiento de la herramienta a 76 psi/5,3 bares
Veloc
libre
Intervalo de par de
embrague
Apriete de
detención
Par máx. de funcionamiento
recomendado
rpm Nm Nm Nm
Angular, inicio de
palanca
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Recta, inicio de
palanca
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
Toda la información se proporciona para un funcionamiento a 90 psi/6,2 bares en todos los modelos
Modelo Nivel sonoro dB(A) (ISO15744) Nivel de vibración (ISO28927)
† Presión (Lp) ‡ Potencia (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87.0 98.0 < 2.5
† KpA = 3dB de error
‡ KwA = 3dB de error

Los valores de ruido y vibración se han medido de acuerdo con los estándares para pruebas reconocidos internacionalmente. Es posi-
ble que la exposición del usuario en una aplicación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
El intervalo de funcionamiento de la presión de aire para esta herramienta es de 76 - 90 PSI (5,3 - 6,2 bares). Fuera de este rango, la herramienta
puede experimentar los síntomas descritos en las advertencias proporcionadas arriba en el apartado de Información de seguridad del producto
de este manual.
Instrucciones de montaje
Todas las conguraciones de herramientas rectas/en línea deben montarse mediante las bridas adecuadas, tal y como se detalla en el Manual
de información sobre piezas 16601072. Hay una brida de montaje disponible para todas las conguraciones de herramientas en ángulo.
Consulte el Manual de información de piezas 16601072 para obtener información detallada de montaje.
Instalación y lubricación
Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) de la herramienta en la entrada de la
herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la canalización, ltro de aire y depósito del compresor de forma
diaria. Instale una contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en
cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o
de que el acoplamiento se desconecte. Consulte la ilustración 16578775 en la página 2. La frecuencia de mantenimiento se muestra dentro de
una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricante 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera

ES
ES-3 16601064_ed5
Controles
Diagrama esquemático de la válvula de cuatro vías
Vea el dibujo 16606287 de la página 2 para el diagrama de ujo esquemático de las tuberías de la válvula de cuatro vías para controlar el
funcionamiento directo e inverso del motor.
Número de
elemento Descripción Número de elemento Descripción
1 Aire en directo 4 Admisión directa, Escape inverso
2 Válvula de estrangulamiento de 4 vías 5 Admisión inversa, Escape directo
3 Emisiones de escape
La entrada de aire y el escape se explican en el dibujo 16606279 de la página 2.
Número de
elemento Descripción Número de elemento Descripción
1 Tornillo de ajuste de sellado de conteo de ciclos Emisiones de escape
2 Puerto para contar ciclos Entrada de aire
3 Escape principal Avance
4 Escape secundario (directo) Admisión (inversa) Apagado
5 Admisión (directa) Escape secundario (inverso) Retroceso
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y agrupar las piezas en función del material del que
están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar por un centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Identicación del modelo

 
 !
 "$
%#

 
QA 6AL030 P
A!
S
 !$
L
R 
Ángulos
030
040
055
070
090
025
030
040
055
Líneas
introducción
P
 
 %
F 

$
6!
S
S5
D'
 
 
 
N
N,(086
B,(083

35
35 27
,.
43 27
-,
48 27
-0
56 27
./
41 2*))&*1:  
61 2*.)&,0:  
81 2+))&,0:  
6
 
S
S!
69
 
06
06 ,(08
*(+8
08
,(-
8
12
A
6)//4
8*))4
Palanca
N! 
*(+
B! 
*,
Remoto
115
150
200
225
070
090
115
150
180

FR
16601064_ed5 FR-1
Consignes de sécurité du produit
Utilisation prévue:
Ces clés angulaires et clés à écrous pneumatiques sont conçues pour des applications de montage nécessitant un contrôle du couple précis,
cohérent et répété.
AVERTISSEMENT
Le non-respect des avertissements suivants et le fait de ne pas éviter ces situations potentiellement dangereuses peuvent entraîner
la mort ou des blessures graves.
Coupez toujours l’alimentation en air, purgez la pression d’air et débranchez le exible de l’alimentation en air quand il n’est pas
utilisé, avant d’installer, de retirer ou de régler un accessoire sur cet outil ou avant d’entreprendre toute opération de maintenance
sur le produit ou sur l’un de ses accessoires.
Si l’embrayage est réglé avec la puissance de sortie maximum de l’outil, l’embrayage ne fonctionnera pas et l’outil calera.
Si l’outil est utilisé avec une pression d’air inférieure à la plage indiquée, l’embrayage aux réglages de couple supérieurs risque de
ne pas fonctionner correctement et de faire caler l’outil.
Si un outil cale, la capacité de couple complète de l’outil sera appliquée sur les mains de l’opérateur, sauf en cas d’utilisation d’un
bras de suspension ou d’une barre de réaction. Cette force peut provoquer des blessures graves dues à un écrasement, un pince-
ment, une perte d’équilibre ou une perte de contrôle de l’outil.
Utilisez le tournevis de réglage de l’embrayage fourni avec l’outil.
Les congurations avec outil droit se montent à l’aide d’une bride de montage ou d’une barre de réaction approuvée, comme
indiqué dans le manuel d’information sur les pièces 16601072.
Pour des informations complémentaires, consultez le manuel 04585006 relatif aux informations de sécurité du produit.
Los manuales pueden descargarse desde ingersollrandproducts.com
Spécications du produit
Style Modèle(s)
Informations données pour le fonctionnement des outils à 90 psi/6,2 bar
Vit. libre Plage de couples
d’embrayage
Couple de
calage Couple maxi. d’exploitation recommandé
t/min Nm Nm Nm
Angle, début en
levier
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Droit, début en
levier
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

FR
FR-2 16601064_ed5
Style Modèle(s)
Informations données pour le fonctionnement des outils à 76 psi/5,3 bar
Vit.
libre
Plage de couples
d’embrayage
Couple de
calage Couple maxi. d’exploitation recommandé
t/min Nm Nm Nm
Angle, début en
levier
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Droit, début en
levier
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
Toutes les informations sont données pour le fonctionnement à 90 psi/6,2 bar pour tous les modèles
Modèle Niveau sonore dB(A) (ISO15744) Niveau de vibrations (ISO28927)
† Pression (Lp) ‡ Puissance acoustique (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87.0 98.0 < 2.5
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests reconnues au niveau international. L’exposition
de l’utilisateur lors d’une application d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures sur
site an de déterminer le niveau de risque de cette application spécique.
La plage de fonctionnement de pression d’air pour cet outil va de 76 à 90 PSI(5,3 à 6,2 bar). L’embrayage fonctionnera correctement sur cette
plage. Hors de cette plage, l’outil peut présenter des symptômes tels que décrits dans les avertissements inscrits ci-dessus dans la partie «
Consignes de sécurité du produit » de ce manuel.
Instructions de montage
Toutes les congurations avec outil droit / en ligne doivent être montées à l’aide de la bonne bride, comme indiqué dans le manuel
d’informations sur les pièces 16601072. Une bride de montage est disponible pour toutes les congurations avec outils d’angle. Consultez le
manuel d’informations sur les pièces 16601072 pour des informations de montage spéciques.
Installation et lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) de l’outil au niveau de l’entrée d’air de l’instrument.
Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur.
Installez un raccordement à air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-
débattement sur tous les raccords pour tuyaux sans fermeture interne, an d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou
si le raccord se détache. Reportez-vous au schéma 16578775 et au tableau en page 2. La fréquence des opérations d’entretien est indiquée dans
la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement.

FR
16601064_ed5 FR-3
Éléments identiés comme:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau
Commande
Schéma du distributeur progressif à quatre voies
Le dessin 16606287 à la page 2 vous indique le schéma d’écoulement du distributeur progressif à quatre voies pour le contrôle de la marche
avant et arrière du moteur.
Repère Désignation Repère Désignation
1 Air 4 Admission Normale, Evacuation Inversée
2 Étrangleur à quatre voies 5 Admission Inversée, Evacuation Normale
3 échappement
L’arrivée d’air et l’échappement sont expliqués au dessin 16606279 de la page 2.
Repère Désignation Repère Désignation
1 Vis de pression hermétique du compteur échappement
2 Port du compteur Arrivée d’air
3 Échappement principal Sens avant
4 Échappement secondaire (avant) entrée (arrière) Arrêt
5 Entrée (avant) échappement secondaire (arrière) Sens retour
Pièces détachées et maintenance
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces et de les trier par matériaux, de manière à
pouvoir les recycler.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine.
Seul un centre de service agréé doit eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou distributeur Ingersoll Rand le plus proche.
Identication du modèle
Série
Moteur
Type de corps
Activation
Couple max.
(Nm)
Montage
QA 6AL030 P
AAngle
SEn ligne
LLevier
RDistant
Angles
030
040
055
070
090
025
030
040
055
En ligne
PCarter d'
engrenages
standard
FMontage à
bride
Édition
Type d'embrayage
S
SASO
DEntraînement
direct
Entrée
N
N3/8”NPT
B3/8” BSP
Broche de sortie
35
35 = Tête
35 mm
43 = Tête
43 mm
48 = Tête
48 mm
56 = Tête
56 mm
41 = Broche 100 mm, jeu 19 mm
61 = Broche 150 mm, jeu 38 mm
81 = Broche 200 mm, jeu 38 mm
Type d'entraînement
S
SCarré
Taille de la tête
d'entraînement
06
06 3/8”
1/2”
08
A
60.66 HP Levier
NTuyau 1/2"
BTuyau 13 mm
Distant
115
150
200
225
070
090
115
150
180
3/4”
12
8 1.00 HP

IT
IT-1 16601064_ed5
Informazioni sulla sicurezza del prodotto
Utilizzo:
Gli avvitatori angolari pneumatici e gli avvitadadi sono progettati per operazioni di montaggio che richiedano un rigoroso controllo della
coppia, precisione, coerenza e ripetibilità.

Il mancato rispetto delle seguenti avvertenze, intese a evitare le situazioni potenzialmente pericolose indicate di seguito, può dar
luogo a infortuni gravi o mortali.
Disattivare sempre la mandata dell’aria, scaricare la pressione dell’aria e staccare il tubo di alimentazione dell’aria prima di instal-
lare, rimuovere o regolare qualsiasi accessorio su questo utensile e prima di eseguire qualsiasi operazione di manutenzione su di
esso o su qualsiasi accessorio.
Se la frizione è regolata al di sopra della potenza massima erogata dall’utensile, la frizione non funzionerà e l’utensile andrà in
stallo.
Se l’utensile è utilizzato ad una pressione aria inferiore a quella consigliata, la frizione potrebbe non funzionare correttamente alle
impostazioni coppia più elevate causando lo stallo dell’utensile.
Se un utensile entra in stallo, l’intera coppia che può essere esercitata dall’utensile verrà scaricata sulle mani dell’operatore, a meno
che non si utilizzi un braccio di supporto o una barra di reazione. Questa forza può causare lesioni personali gravi in seguito a
schiacciamento, compressione, perdita di equilibrio o perdita del controllo sullo strumento.
Per la regolazione della frizione utilizzare l’apposito cacciavite fornito con l’utensile.
Gli strumenti con congurazione lineare devono essere montati su una angia di montaggio approvata o su una barra di reazione
come descritto nel Manuale Informativo dei Componenti 16601072.
Per ulteriori informazioni, consultare il modulo 04585006 del Manuale informazioni sulla sicurezza prodotto relativo agli avvitatori
angolari pneumatici.
I manuali possono essere scaricati dal sito ingersollrandproducts.com
Speciche del prodotto
Stile Modello(i)
Informazioni per funzionamento utensile a 90 psi/6.2 bar
Vel.a
vuoto
Intervallo coppia
frizione
Coppia
in stallo
Coppia Massima Raccomandata di
Esercizio
rpm Nm Nm Nm
Angolo, Avvio
a Leva
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Lineare, Avvio
a Leva
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

IT
16601064_ed5 IT-2
Stile Modello(i)
Informazioni per funzionamento utensile a 76 psi/5.3 bar
Vel. a
vuoto
Intervallo coppia
frizione
Coppia
in stallo
Coppia Massima Raccomandata di
Esercizio
rpm Nm Nm Nm
Angolo, Avvio
a Leva
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Lineare, Avvio
a Leva
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
Informazioni valide per tutti i modelli per funzionamento a 90 psi/6.2 bar
Modello Livello sonoro dB(A) (ISO15744) Livello di vibrazione (ISO28927)
† Pressione (Lp) ‡ Potenza (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87 98 < 2.5
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test riconosciuti a livello internazionale.
L’esposizione all’utente nell’applicazione di uno specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe neces-
sario utilizzare le misurazioni in loco per determinare il livello di pericolo della specica applicazione.
Il livello operativo della pressione dell’aria per questo utensile è di 76 - 90 PSI (5.3 - 6.2 bar). Fuori da questo livello, lo strumento può
manifestare sintomi come quelli descritti nelle avvertenze fornite in precedenza nella sezione Informazioni sulla sicurezza del prodotto di
questo manuale.
Istruzioni per il montaggio
Tutte le congurazioni utensile in linea/dritto devono essere montate usando l’apposita angia come specicato nel modulo 16601072 del
manuale informazioni sui componenti. Una angia per il montaggio è disponibile per tutte le congurazioni ad angolo dell’utensile. Consultare
il modulo 16601072 del manuale informazioni sui componenti per informazioni speciche sul montaggio.
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare all’utensile la massima pressione di esercizio (PMAX)
in ingresso. Scaricare quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile e utilizzare un dispositivo
antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli
accoppiamenti. Vedere il disegno 16578775 e la tabella a pag. 2. La frequenza di manutenzione viene illustrata da una freccia circolare e denita
con h=ore, d=giorni (days) e m=mesi di uso eettivo.

IT
IT-3 16601064_ed5
Componenti:
1. Filtro dell’aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricante 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile
Comandi
Diagramma a blocchi per valvola a quattro vie
Vedere il disegno 16606287 a pagina 2 per il diagramma di usso di una valvola a quattro vie per il controllo del funzionamento diretto e
inverso del motore.
N°
componente Descrizione N° componente Descrizione
1 Aria esterna 4 Ingresso diretto, scarico inverso
2 Valvola a quattro vie 5 Ingresso inverso, scarico diretto
3 Scarico
L’ingresso e lo scarico dell’aria sono illustrati nel disegno 16606279 a pagina 2.
N°
componente Descrizione N° componente Descrizione
1 Vite gruppo di tenuta conta cicli Scarico
2 Porta conta cicli Ingresso aria
3 Scarico primario Avanti
4 Scarico (diretto) Ingresso (inverso) secondari Spento
5 Scarico (diretto) Ingresso (inverso) secondari Indietro
Ricambi e manutenzione
Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e separare i pezzi in base al materiale col quale sono costituiti,
in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni originali.
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o rivenditore Ingersoll Rand più vicino.
Identicazione del modello







QA 6AL030 P
A
S
L
R
Angoli
030
040
055
070
090
025
030
040
055
Linee in
P


F


2
S
S.
D


N
N%!)4/
B%!)4 ,/
3
35
35 +
%'
43 +
&%
48 +
&)
56 +
'(
41 +#""
 #*
61 +#'"
 %)
81 +$""
 %)

S
S03

06
06 %!)4
#!$4
08
%!&4
12
A
6"((-/
8#""-/
Leva
N31#!$
B31#%
Distanza
115
150
200
225
070
090
115
150
180

DE
16601064_ed5 DE-1
Informationen zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Winkelschrauber und Schrauber sind für den Einsatz in Baugruppenanwendungen konzipiert, die eine präzise
Drehmomentregelung, Genauigkeit, Stetigkeit und Wiederholbarkeit erfordern.
WARNUNG
Wenn Sie die folgenden Warnhinweise nicht beachten und die erwähnten potenziell gefährlichen Situationen nicht vermeiden,
kann dies schwere Verletzungen oder den Tod zur Folge haben.
Stellen Sie stets die Druckluftzufuhr ab, lassen Sie den Luftdruck ab, und trennen Sie den Luftversorgungsschlauch vom Werkzeug,
bevor jegliche Zubehörteile an diesem Werkzeug montiert, demontiert oder eingestellt werden oder bevor jegliche Wartungsarbe-
iten am Werkzeug oder an Zubehörteilen durchgeführt werden.
Wenn die Kupplung ber die maximale Leistungsabgabe des Werkzeugs hinaus eingestellt ist, funktioniert sie nicht und das
Werkzeug blockiert.
Wird das Werkzeug in einem Druckluftbereich unter dem empfohlenen betrieben, funktioniert die auf ein hÏheres Drehmoment
eingestellte Kupplung mφglicherweise nicht, wodurch das Werkzeug blockiert.
Wenn ein Werkzeug blockiert, wird die volle Drehmomentkapazität des Werkzeugs auf die Hände des Bedieners aufgebracht, es
sei denn, es wird ein Aufhängungsarm oder eine Drehmomentstütze verwendet. Diese Kraft kann zu schweren Verletzungen durch
Quetschen, Einklemmen, Gleichgewichtsverlust oder Verlust der Kontrolle über das Werkzeug führen.
Den Schraubendreher zur Kupplungseinstellung verwenden, der mit dem Werkzeug geliefert wird.
Kongurationen mit geradem Werkzeug müssen mit einem geprüften Befestigungsansch oder mit einer Drehmomentenstütze
befestigt werden, wie im Teile-Informationshandbuch 16601072 angegeben.
Für zusätzliche Informationen siehe das Formblatt 04585006 im Handbuch Produktsicherheitsinformationen,
Druckluft-Winkelschrauber.
Handbücher können unter ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Style (Stil) Modell(e)
Informationen gelten für den Betrieb des Werkzeugs bei 90 psi/6,2 Bar
Nenndre
hzahl
Drehmomentberei
ch Kupplung
Drehmo ment
Blockier ung
Empfohlenes maximales
Betriebsdrehmoment
U/min Nm Nm Nm
Winkel, Hebel Start
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Gerade, Hebel Start
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

DE
DE-2 16601064_ed5
Style(Stil) Modell(e)
Informationen gelten für den Betrieb des Werkzeugs bei 76 psi/5,3 Bar
Nenndre
hzahl
Drehmomentberei
ch Kupplung
Drehmo ment
Blockier ung
Empfohlenes maximales
Betriebsdrehmoment
U/min Nm Nm Nm
Winkel, Hebel Start
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Gerade, Hebel Start
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
Informationen gelten für den Betrieb bei 90 psi/6,2 Bar für alle Modelle
Modell Geräuschpegel dB(A) (ISO15744) Vibrationslevel (ISO28927)
† Druck (Lp) ‡ Leistung (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87 98 < 2.5
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards gemessen. Die tatsächlichen Werte, denen
der Benutzer während der Anwendung eines bestimmtenWerkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen Anwendung zu bestimmen.
Operating range of air pressure for this tool is 76 - 90 PSI (5.3 - 6.2 bar). Clutch will function properly within this range. Fuori da questo livello, lo
strumento può manifestare sintomi come quelli descritti nelle avvertenze fornite in precedenza nella sezione Informazioni sulla sicurezza del
prodotto di questo manuale.
Montageanweisungen
Alle Reihen-/geraden Werkzeug-Kongurationen müssen unter Verwendung des entsprechenden Flanschs montiert werden, wie im Handbuch
Teileinformation, Formblatt 16601072 vorgegeben. Für alle Winkel- Werkzeug-Kongurationen ist ein Montageansch erhältlich. Siehe im
Handbuch Teileinformation, Formblatt 16601072 für die spezischen Montaginformationen.
Installation und Schmierung
Die Luftversorgung anpassen, um den maximalen Arbeitsdruck (PMAX) am Werkzeugeingang
sicherzustellen. Kondenswasser am Ventil/an den Ventilen am tiefsten Punkt/den tiefsten Punkten der Leitungen, dem Luftlter und dem
Kompressorbehälter täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine
Anti-Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein
Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe die Zeichnung 16578775 und die Tabelle auf Seite 2. Die Wartungshäugkeit mit
einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und m=Monaten der tatsächlichen Verwendung.

DE
16601064_ed5 DE-3
Die Punkte bedeuten:
1. Luftlter 6. Gewindemaß
2. Regler 7. Verbindung
3. Schmiereinrichtung 8. Sicherheits-Druckluftsicherung
4. Not-Absperrventil 9. Öl
5. Schlauchdurchmesser
Bedienelemente
Schematische Darstellung des Vier-Wege-Ventils
In der Zeichnung 16606287 auf Seite 2 nden Sie ein schematisches Fließdiagramm für das Rohrsystem mit Vier-Wege-Ventil zur Steuerung des
Vorwärts- und Rückwärtsbetrieb des Motors.
Punkt Nr. Beschreibung Punkt Nr. Beschreibung
1 Frischluft 4 Vorwärtseinlass, Rückwärtsabluft
2 Vier-Wege-Drosselventil 5 Rückwärtseinlass, Vorwärtsabluft
3 Abluft
Die Zuluft und die Abluft werden in Zeichnung 16606279 auf Seite 2 erläutert.
Punkt Nr. Beschreibung Punkt Nr. Beschreibung
1 Gewindestift für die Abdichtung des Zyklenzählers Abluft
2 Zyklenzähleranschluss Zuluft
3 Primäre Abluft Vorwärts
4 Sekundäre Abluft (Vorwärts) Einlass (Rückwärts) Aus
5 Einlass (Vorwärts) Sekundäre Abluft (Rückwärts) Rückwärts
Teile und Wartung
Ist die Lebensdauer des Werkzeugs beendet, wird empfohlen, es auseinander zu bauen, zu entfetten und die Teile nach Materialien zu trennen,
damit sie recycelt werden können.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um ein Übersetzung der Originalanleitung.
Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungs- und Reparatur- Center durchgeführt werden.
Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine entsprechende Werksvertretung.
Modellkennzeichnung
Serie
Motor
Gehäusetyp
Aktivierung
Max. Drehmoment
(Nm)
Montage
QA 6AL030 P
AWinkel
SReihe
LHebel
RFernbed-
ienung
Winkel
030
040
055
070
090
025
030
040
055
Reihen
PStandard
Getriebegehäuse
FFlanschmontage
Version
Kupplungstyp
S
SASO
DDirekta-
ntrieb
Einlass
N
N3/8” NP T
B
3/8” BSP
Ausgangswelle
35
35 = 35 mm
Kopf
43 = 43 mm
Kopf
48 = 48 mm
Kopf
56 = 56 mm
Kopf
41 = 100 mm Welle,
19 mm federnd
61 = 150 mm Welle,
38 mm federnd
81 = 200 mm Welle,
38 mm federnd
Antriebstyp
S
SVierkant
Antriebsgröße
06
06 3/8”
1/2”
08
A
60.66 HP Hebel
NSchlauch 1/2"
BSchlauch13 mm
Fernbedienung
115
150
200
225
070
090
115
150
180
3/4”
12
8 1.00 HP

NL
NL-1 16601064_ed5
Productveiligheidsinformatie
Bedoeld gebruik:
Deze pneumatische haakse moeraanzetters en moersleutels zijn ontwikkeld voor montagetoepassingen waarbij een exacte regeling van het
aanhaalmoment, nauwkeurigheid, consistentie en herhaalbaarheid.

Wanneer u de volgende waarschuwingen niet naleeft en dus mogelijk gevaarlijke situaties voorkomt, kan dit leiden tot de dood of
ernstig letsel.
Schakel altijd de luchttoevoer uit, laat de luchtleiding leeglopen en koppel de luchttoevoerleiding los wanneer u het apparaat niet
gebruikt, accessoires plaatst, aanpast of verwijdert, of voordat u onderhoud aan dit apparaat of aan een accessoire uitvoert.
Als de koppeling wordt afgesteld tot boven het maximaal vermogen van het gereedschap, werkt de koppeling niet en zal het
gereedschap vastlopen.
Als het gereedschap wordt gebruikt bij een lagere dan de aanbevolen luchtdruk, kan het zijn dat de koppeling niet goed werkt bij
de hogere koppelinstellingen waardoor het gereedschap vastloopt.
Wenn ein Werkzeug blockiert, wird die volle Drehmomentkapazität des Werkzeugs auf die Hände des Bedieners aufgebracht, es
sei denn, es wird ein Aufhängungsarm oder eine Drehmomentstütze verwendet. Diese Kraft kann zu schweren Verletzungen durch
Quetschen, Einklemmen, Gleichgewichtsverlust oder Verlust der Kontrolle über das Werkzeug führen.
Gebruik de schroevendraaier voor het afstellen van de koppeling die bij het gereedschap is geleverd.
Recht gereedschapconguraties moeten worden gemonteerd met gebruik van goedgekeurde montageensen of een reactiebalk
zoals wordt gespeciceerd in de Onderdelen Informatiehandleiding 16601072.
Raadpleeg formulier 04585006 in de productveiligheidshandleiding van de pneumatische haakse moeraanzetters voor aanvullende
informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com
Productspecicaties
Stijl Model(len)
Informatie geldt voor werking van het gereedschap bij 90 psi/6.2 bar
Onbelast
toerental
Koppelbereik
koppeling
Blokkeer
koppel
Aanbevolen Werking
Max. Koppelmoment
tpm Nm Nm Nm
Hoek,
Hefboomstart
QA6
QA6AA-030 580 15-30 39 30
QA6AA-040 430 20-40 49 40
QA6AA-055 320 25-55 65 55
QA6AA-070 225 35-70 88 70
QA6AA-090 185 45-90 103 90
QA8
QA8AA-040 570 20-40 52 40
QA8AA-055 425 25-55 68 55
QA8AA-070 320 35-70 86 70
QA8AA-090 255 45-90 108 90
QA8AA-115 200 70-115 124 115
QA8AA-150 145 75-150 165 150
QA8AA-200 110 100-200 213 200
QA8AA-225 90 122-225 274 225
Recht,
Hefboomstart
QA6
QA6AS-025 720 12-25 27 25
QA6AS-030 605 15-30 32 30
QA6AS040 450 20-40 43 40
QA6AS-055 325 25-55 60 55
QA8
QA8AS-040 600 20-40 47 40
QA8AS-055 470 25-55 60 55
QA8AS-070 355 35-70 80 70
QA8AS-090 255 45-90 106 90
QA8AS-115 215 70-115 127 115
QA8AS-150 165 75-150 163 150
QA8AS-180 140 90-180 194 180
•
•
•
•
•
•
•

NL
16601064_ed5 NL-2
Stijl Model(len)
Informatie geldt voor werking van het gereedschap bij 76 psi/5.3 bar
Onbelast
toerental
Koppelbereik
koppeling
Blokkeer
koppel
Aanbevolen Werking
Max. Koppelmoment
tpm Nm Nm Nm
Hoek,
Hefboomstart
QA6
QA6AA-030 550 15-27 33 27
QA6AA-040 405 20-35 41 35
QA6AA-055 300 25-49 55 49
QA6AA-070 215 35-62 74 62
QA6AA-090 175 45-80 87 80
QA8
QA8AA-040 540 20-35 44 40
QA8AA-055 400 25-49 57 55
QA8AA-070 305 35-62 73 70
QA8AA-090 240 45-80 91 90
QA8AA-115 190 70-102 105 115
QA8AA-150 140 75-133 140 150
QA8AA-200 105 100-178 181 200
QA8AA-225 85 125-222 232 225
Recht,
Hefboomstart
QA6
QA6AS-025 685 12-22 23 22
QA6AS-030 575 15-26 27 26
QA6AS-040 425 20-35 37 35
QA6AS-055 310 25-49 51 49
QA8
QA8AS-040 570 20-35 40 35
QA8AS-055 445 25-49 51 49
QA8AS-070 335 35-62 68 62
QA8AS-090 245 45-80 90 80
QA8AS-115 205 70-102 108 102
QA8AS-150 160 75-133 138 133
QA8AS-180 135 90-160 165 160
Alle informatie geldt voor werking bij 90 psi/6.2 bar voor alle modellen
Model Geluidsniveau dB(A) (ISO15744) Trillingsniveau (ISO28927)
† Druk (Lp) ‡ Vermogen (Lw) m/s2
QA6 82.5 93.5 < 2.5
QA8 87 98 < 2.5
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB

Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal erkende testnormen. De blootstelling van een
gebruiker bij een specieke toepassing van gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.
Bedrijfsbereik van luchtdruk voor dit gereedschap is 76 - 90 PSI (5.3 - 6.2 bar). Binnen dit bereik functioneert de koppeling correct. Buiten dit
bereik kan het gereedschap symptomen vertonen zoals hierboven beschreven in het gedeelte met productveiligheidsinformatie van deze
handleiding.
Montage-instructies
Alle rechte gereedschapsconguraties moeten worden gemonteerd met de juiste ens zoals voorgeschreven in onderdeleninformatiehandlei-
ding 16601072. Er is een montageens beschikbaar voor alle haakse gereedschapsconguraties. Raadpleeg onderdeleninformatiehandleiding
16601072 voor specieke montageinformatie.
Installatie en smering
Meet luchttoevoerleiding om zeker te zijn van maximale bedrijfsdruk (PMAX) van gereedschap bij gereedschapsinlaat. Tap dagelijks conden-
saat af van kleppen bij lage punten van leidingwerk, luchtlter en compressortank. Monteer een debiet-afslagklep met de juiste afmeting
bovenstrooms van de slang en gebruik een antislingerelement op elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang
gaat slingeren als een koppeling losraakt of bij slangbreuk. Zie tekening 16578775 en tabel op pagina 2. De onderhoudsfrequentie wordt
weergegeven in een cirkelvormige pijl met h=uren, d=dagen en m=maanden reëel gebruik.

Aangegeven onderdelen:
1. Luchtlter 6. Tapmaat
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter
Besturingen
Schematische tekening van een 4-weg klep
Zie tekening 16606287 op pag. 2 voor het schematische stroomoverzicht van de 4-weg klepleiding voor de voorwaartse en achterwaartse
besturing van de motor.
Item nr. Beschrijving Item nr. Beschrijving
1 Directe lucht 4 Vooruit-inlaat, Achteruit-uitlaat
2 4-weg gasklep 5 Achteruit-inlaat, Vooruit-uitlaat
3 Uitlaat
De lucht in- en uitlaat wordt uitgelegd in tekening 16606279 op pag. 2.
Item nr. Beschrijving Item nr. Beschrijving
1 Cyclustelling vergrendelingsschroef Uitlaat
2 Cyclustellingpoort Lucht in
3 Primaire uitlaat Vooruit
4 Secundaire uitlaat (Vooruit) Inlaat (Achteruit) Uit
5 Inlaat (Vooruit) Secundaire uitlaat (Achteruit) Achteruit
Onderdelen en onderhoud
Als de gebruiksduur van het gereedschap is verstreken, wordt u geadviseerd het gereedschap te demonteren en de onderdelen te ontvetten
en te scheiden voor gescheiden afvalverwerking zodat deze kunnen worden hergebruikt.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden uitgevoerd.
Voor alle communicatie wordt u verwezen naar de dichtstbijzijnde Ingersoll Rand vestiging of dealer.
Typeaanduiding


  !
!
#


QA 6AL030 P
A
S
L
R

Haakse
modellen
030
040
055
070
090
025
030
040
055
Rechte
modellen
P
"
F!

7
28
S
S3
D
!
1
N
N*&.:45
B*&.: 4
6
35
350*,

43 0+*

48 0+.

56 0,-

41 0(''%
(/9!
61 0(,'%
*.9!
81 0)''%
*.9!
58 
S
S7

 
06
06 *&.:
(&):
08
A
6'--4 Hendel
N(&)$ 
B(* 
Afstandsb-
ediening
115
150
200
225
070
090
115
150
180
*&+:
12
8(''4
