47502730001
Edition 6
July 2020
Save These Instructions
Product Information
Cordless Impact Wrench
W1000 Series

2
1
3= 100-75%
= 75-50%
= 50-25%
= 25-10%
= 10-0%

47502730001_ed6 EN-1
EN
Product Safety Information
Intended Use:
These Cordless Impact Wrenches are designed to remove and install threaded fasteners.
WARNING
⚠ WARNING: Read all safety warnings, instructions, illustrations, and specications
provided with this power tool. Failure to follow the warnings and instructions may result in
electric shock, re and/or serious injury. Save all warnings and instructions for future reference.
●Responsibly recycle or dispose of Batteries. Do not puncture or burn batteries. Improper
disposal may endanger the environment or cause personal injury.
●Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of any
other batteries may create a risk of re, personal injury or property damage.
For additional information, refer to Cordless Impact Wrench Safety Manual Form
04581146, Battery Charger Safety Information Manual Form 10567832 and Battery Safety
Information Manual Form 10567840.
Manuals can be downloaded from ingersollrand.com
Product Specications
Model Voltage Drive Impacts per
Minute
No Load
Speed
Recommended
Torque Range
Max.
Torque
V, DC Type Size bpm rpm ft-lb (Nm) ft-lb (Nm)
W1110 12 Quick
Change Hex 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1120 12 Square 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1130 12 Square 3/8" 3300 0-2700 15-75 (20-100) 100 (135)
Model
Sound level dB(A)
(EN60745)
Vibration (m/s²)
(EN60745)
† Pressure (Lp) ‡ Power (Lw)Level *K
W1110 82 93 4.5 3.0
W1120 82 93 3.8 2.7
W1130 82 93 3.8 2.7
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
4004004
Conforms to UL STD. 62841-1 & 62841-2-2.
Certied to CSA STD. C22.2 No. 62841-1 & 62841-2-2.

EN-2 47502730001_ed6
EN

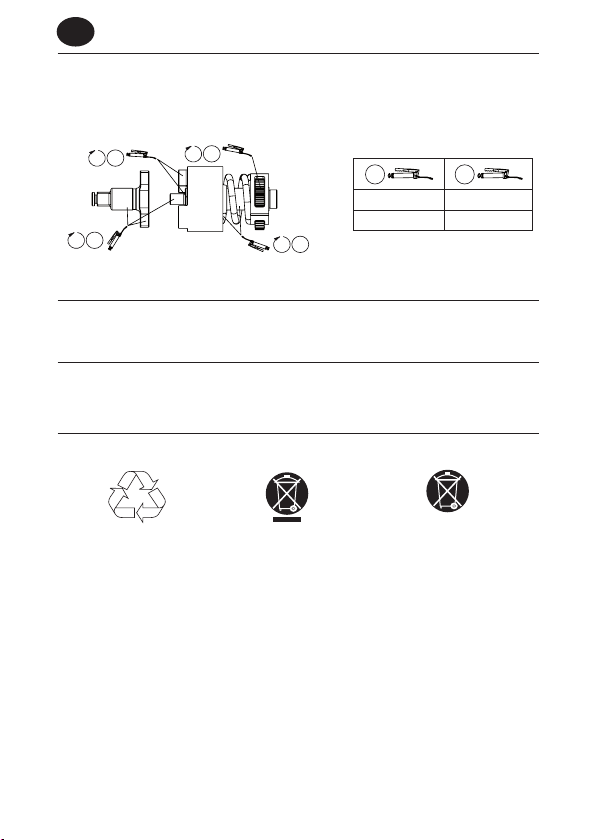

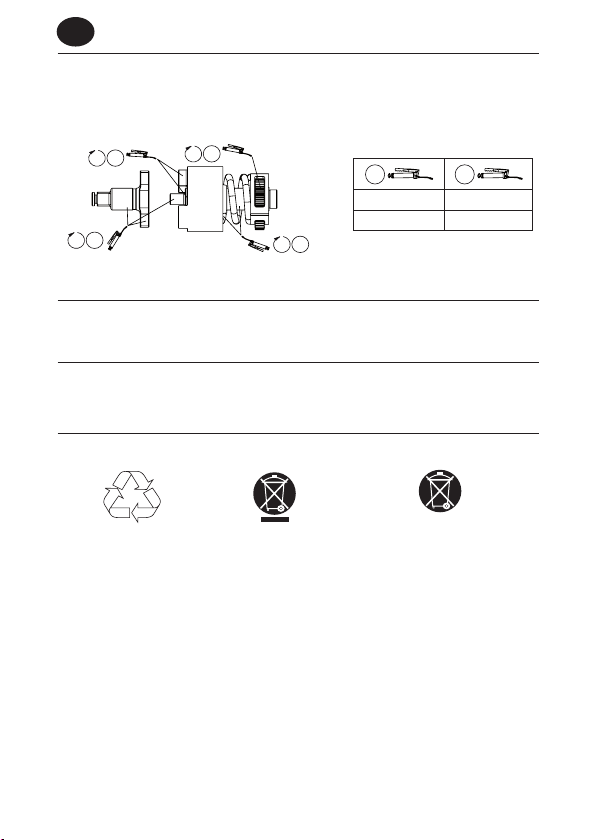

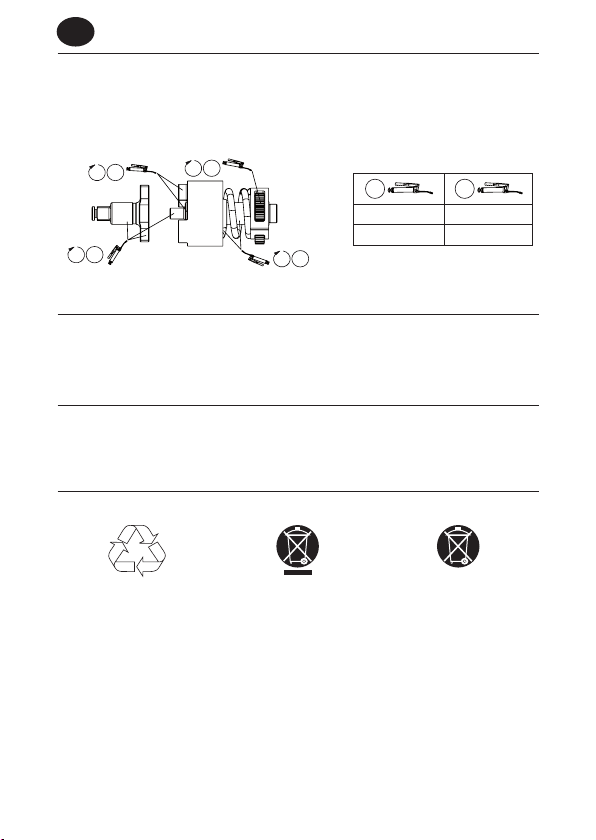

Lubrication
Remove hammer case to apply lubrication on the anvil, impact mechanism assembly and gears.
Apply grease evenly and sparingly. An excessive accumulation of grease will result in sluggish
operation. See drawing 48380273 and table below. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use.
1
8h
1
8h 1
8h
2
8h
(Dwg. 48380273)
12
IR# IR#
105 67
Parts and Maintenance
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand oce or distributor.
Environmental Protection
When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance
with all applicable standards and regulations (local, state, country, federal, etc.). Improper
disposal may endanger environment.
Symbol Identication
Li-Ion
Return waste material for
recycling.
Do not dispose of this
product with household
waste material.
Product contains Lithium-Ion.
Do not dispose of this product
with household waste material.
Original instructions are in English. Other languages are a translation of the original instructions.

47502730001_ed6 ES-1
ES
Información de Seguridad Sobre el Producto
Uso indicado:
Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar elemen-
tos de jación roscados.
ADVERTENCIA
⚠ ADVERTENCIA: Consulte todas las advertencias de seguridad, instrucciones,
ilustraciones y especicaciones que acompañan a esta herramienta motorizada. No
respetar los avisos e instruccines puede resultar en descarga eléctrica, incendio o daños graves.
Guarde todos los avisos e instrucciones para su futura consulta.
●Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las
baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o
provocar lesiones corporales.
●Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropiada.
El uso de otras baterías puede provocar incendios, lesiones corporales o daños materiales.
Para obtener más información, consulte el formulario 04581146 del manual de seguridad
de producto del aprietatuercas de percusión inalámbrico, el formulario 10567832 del
manual de información de seguridad del cargador de baterías y el formulario 10567840
del manual de información de seguridad de la batería.
Los manuales pueden descargarse desde ingersollrand.com
Especicaciones del producto
Modelo Tensión Accionamiento
Impactos
por
minuto
Velocidad
en vacío
Intervalo de par
recomendado
Par
máximo
V, CC Tipo Tamaño ipm rpm ft-lb (Nm) ft-lb (Nm)
W1110 12 Hexágono de
cambio rápido 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1120 12 Cuadrado 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1130 12 Cuadrado 3/8" 3300 0-2700 15-75 (20-100) 100 (135)
Modelo
Potencia sonora dB(A)
(EN60745)
Vibración (m/s²)
(EN60745)
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
W1110 82 93 4.5 3.0
W1120 82 93 3.8 2.7
W1130 82 93 3.8 2.7
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
4004004
Cumple con UL STD. 62841-1 & 62841-2-2.
Certicado CSA STD. C22.2 Nº 62841-1 & 62841-2-2.

ES-2 47502730001_ed6
ES
Lubricación
Retire la carcasa del martillo para aplicar grasa en el yunque, conjunto de mecanismo de impacto
y engranajes. Aplique el lubricante de manera uniforme y moderada. Una acumulación excesiva
de lubricante puede provocar que el funcionamiento sea más lento. Vea el dibujo 48380273 y la
tabla a continuación. La frecuencia de mantenimiento se muestra dentro de una echa circular y
se dene como h = horas, d = días y m = meses de uso real.
1
8h
1
8h 1
8h
2
8h
(Plano. 48380273)
12
IR# IR#
105 67
Piezas y Mantenimiento
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Protección del Medio Ambiente
Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las
normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación
inadecuada de las baterías puede poner en peligro el medio ambiente.
Identicación de símbolos
Li-Ion
Recicle este producto. No se deshaga de este
producto de la forma
habitual.
Este producto contiene
litio-ion. No se deshaga de
este producto de la forma
habitual.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.

47502730001_ed6 FR-1
FR
Consignes de sécurité du produit
Utilisation prévue :
Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation letés.
AVERTISSEMENT
⚠ AVERTISSEMENT: Lisez attentivement tous les avertissements, instructions, illustrations
et spécications de sécurité fournis avec cet outil. Ne pas suivre les avertissements et
instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures
graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles
consultations ultérieures.
●Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les
piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des blessures.
●N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.
L’utilisation d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts matériels.
Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés
à chocs sans l, le formulaire 10567832 du manuel Informations de sécurité du chargeur
de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.
Les manuels peuvent être téléchargés sur le site ingersollrand.com
Spécications du produit
Modèle Tension Entraînement
Impacts
par
minute
Vitesse
à vide
Plage de couples
recommandée
Couple
max.
V, CC Type Taille bpm tr/min ft-lb (Nm) ft-lb (Nm)
W1110 12 Tête hexagonale à
changement rapide 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1120 12 Carré 1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1130 12 Carré 3/8" 3300 0-2700 15-75 (20-100) 100 (135)
Modèle
Niveau sonore dB(A)
(EN60745)
Vibration (m/s²)
(EN60745)
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
W1110 82 93 4.5 3.0
W1120 82 93 3.8 2.7
W1130 82 93 3.8 2.7
† KpA = incertitude de mesure de 3 dB
‡ KwA = incertitude de mesure de 3 dB
* K = incertitude de mesure (Vibration)
4004004
Conforme à UL STD. 62841-1 & 62841-2-2.
Conforme à CSA STD. C22.2 No 62841-1 & 62841-2-2.

FR-2 47502730001_ed6
FR
Lubrication
Déposer le boîtier du marteau pour lubrier l’enclume, le mécanisme d’impact et les pignons.
Graissez régulièrement et modérément. Un surplus de graisse ralentira le fonctionnement de
l’outil. Voir le schéma 48380273 et le tableau ci-dessous. La fréquence des opérations d’entretien
est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de
fonctionnement.
1
8h
1
8h 1
8h
2
8h
(Dessin. 48380273)
12
IR# IR#
105 67
Pièces détachées et maintenance
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.
Protection de l’environnement
Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être
recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales,
fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
Identication des symboles
Li-Ion
Retourner les déchets pour
recyclage.
Ne pas mettre ce produit
au rebut avec les déchets
ménagers.
Ce produit contient du
lithium-ion. Ne pas mettre
ce produit au rebut avec les
déchets ménagers.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.

47502730001_ed6 IT-1
IT
Informazioni sulla sicurezza del prodotto
Utilizzo:
Gli avvitatori a impulsi portatili sono idonei per operazioni di estrazione e installazione di
dispositivi di ssaggio lettati.
AVVERTIMENTO
⚠ AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni
e le speciche fornite insieme all’utensile elettrico. Il mancato rispetto delle istruzioni e delle
avvertenze potrebbe comportare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le
avvertenze e le istruzioni come riferimento futuro.
●Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie.
Uno smaltimento inadeguato può mettere in pericolo l’ambiente o provocare lesioni siche.
●Utilizzare gli utensili esclusivamente con le batterie del voltaggio corretto e il
caricabatterie Ingersoll Rand. L’utilizzo di altre batterie può innescare incendi, provocare
lesioni siche o danni materiali.
Per ulteriori informazioni, consultare il modulo 04581146 del Manuale informazioni
sulla sicurezza degli avvitatori ad impulsi portatili, il modulo 10567832 del Manuale
informazioni sulla sicurezza del caricabatteria e il modulo 10567840 del Manuale
informazioni sulla sicurezza delle batterie.
I manuali possono essere scaricati dal sito ingersollrand.com
Speciche del prodotto
Modello
Tensione Attacco
Impulsi
al
minuto
Velocità
a vuoto
Intervallo
coppie
consigliato
Coppia
max.
V, CC Tipo Dimensioni colpi/
min. giri/min.
ft-lb (Nm) ft-lb
(Nm)
W1110 12
Sistema di
sostituzione rapida
con attacco esagonale
1/4"
3300 0-2700 15-75 (20-100) 100 (135)
W1120 12 Quadrato
1/4" 3300 0-2700 15-75 (20-100) 100 (135)
W1130 12 Quadrato
3/8" 3300 0-2700 15-75 (20-100) 100 (135)
Modello Livello di rumorosità dB(A) (EN60745) Vibrazioni (m/s²) (EN60745)
† Pressione (Lp) ‡ Potenza (Lw)Livello *K
W1110 82 93 4.5 3.0
W1120 82 93 3.8 2.7
W1130 82 93 3.8 2.7
† KpA= imprecisione della misurazione 3dB
‡ KwA= imprecisione della misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
4004004
Conforme a UL STD. 62841-1 & 62841-2-2.
Certicato secondo CSA STD. C22.2 N. 62841-1 & 62841-2-2.

IT-2 47502730001_ed6
IT
Lubricazione
Rimuovere la custodia del martello per applicare la lubricazione all’incudine, al gruppo del
meccanismo di impatto e agli ingranaggi. Ingrassare in modo uniforme e dosato. Un eccessivo
accumulo di grasso provocherà un rallentamento del funzionamento. Vedere l’illustrazione
48380273 e la tabella seguente. La frequenza di manutenzione viene illustrata da una freccia
circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
1
8h
1
8h 1
8h
2
8h
(Dis. 48380273)
12
IR# IR#
105 67
Ricambi e manutenzione
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.
Protezione ambientale
Raggiunto il limite di operatività del prodotto elettrico Ingersoll Rand, riciclarlo secondo
gli standard e le normative vigenti (a livello locale, regionale, statale, ecc.). Uno smaltimento
inadeguato può rappresentare un rischio per l’ambiente.
Identicazione dei simboli
Li-Ion
Restituire il materiale di
scarto per il riciclaggio.
Non smaltire questo
prodotto insieme ai riuti
domestici.
Il prodotto contiene ioni di
litio. Non smaltire questo
prodotto insieme ai riuti
domestici.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
