Brushless Electric Screwdrivers
Models ELB2612N, ELB2620N, EPB2612N and
EPB2620N

EN-1 45549110_ed1
EN
Product Safety Information
Intended Use:
These hand held electric tools are designed for threaded joint fastening applications.
CAUTION
Do not place a magnet or magnetic device close to the tool as this may cause the tool to
malfunction.
For additional information refer to Product Safety Information Manual Form 16602963.
Manuals can be downloaded from www.irtools.com.
Product Specications
Model
Torque Free
Speed
Input
Voltage
Rated
Input
Power
Screw Size
N-m mm
Low
Torque
Spring
High
Torque
Spring
rpm V W Machine
Screw
Tapping
Screw
ELB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 AC,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
ELB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 AC,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 AC,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 AC,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
Model
Mass Sound Level dB (A)
(ISO15744)
Vibration Level
(ISO8662)
g † Pressure (Lp) ‡ Power (Lw) m/s2
ELB2612N 700
(without Power Cord) 70.63 81.04 1.15
ELB2620N 700
(without Power Cord) 68.24 78.66 1.70
EPB2612N 700
(without Power Cord) 70.63 81.04 1.15
EPB2620N 700
(without Power Cord) 67.90 78.31 1.30
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity

45549110_ed1 EN-2
EN

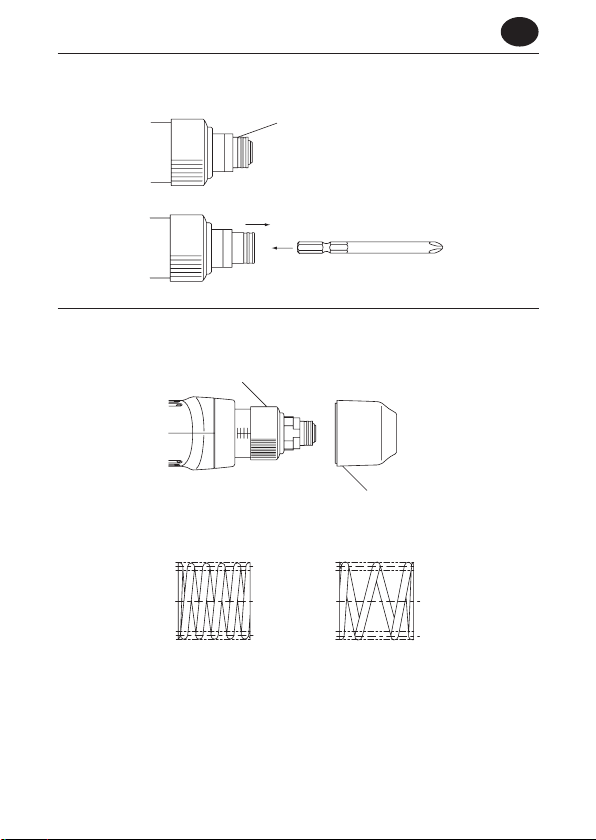

Attaching and Detaching a Bit
Pulling the holder clamp in the direction of the arrow unlocks it. You can then attach or detach
a bit.
Holder Clamp
(Dwg. 45595618-1)
Torque Adjustment
To adjust the torque, detach torque adjustment ring cover and adjust the torque adjustment ring
clockwise for higher torque or counter-clockwise for lower torque.
7
3
5
9
Torque Adjustment Ring
Torque Adjustment Ring Cover
(Dwg. 45595618-2)
There are two types of torque springs. The tool is shipped with the high-torque spring installed.
Select the appropriate spring for your application.
Low Torque Spring High Torque Spring
(Accessories)
(Dwg. 45595618-3)

EN-3 45549110_ed1
EN
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
123456789
Torque Scale
Bit Torque [N-m]
High Torque Spring
Low Torque Spring
(Accessories)
(Dwg. 45595618-4)
The spring can be easily replaced by removing the torque adjustment ring cover and the torque
adjustment ring at the end of the tool.
When replacing the spring, apply grease evenly around the outside of the spring. Failing to do
so may cause the tool to operate in an unstable manner.
Make sure no parts fall o when replacing the spring. If any parts fall o it may cause the tool
to malfunction or fail. The bearing plate must be properly aligned before mounting. Mount
the bearing plate with the bearings protruding towards the torque adjustment ring.
Be sure to mount the torque adjustment ring cover for torque control.
Apply Grease
(to the Outside of the Spring) Bearings protruding
from the Bearing Plate
Washer Spring Bearing Plate Torque Adjustment
Ring Cover
Torque
Adjustment Ring
(Dwg. 45595618-5)
1.
2.
3.

45549110_ed1 EN-4
EN

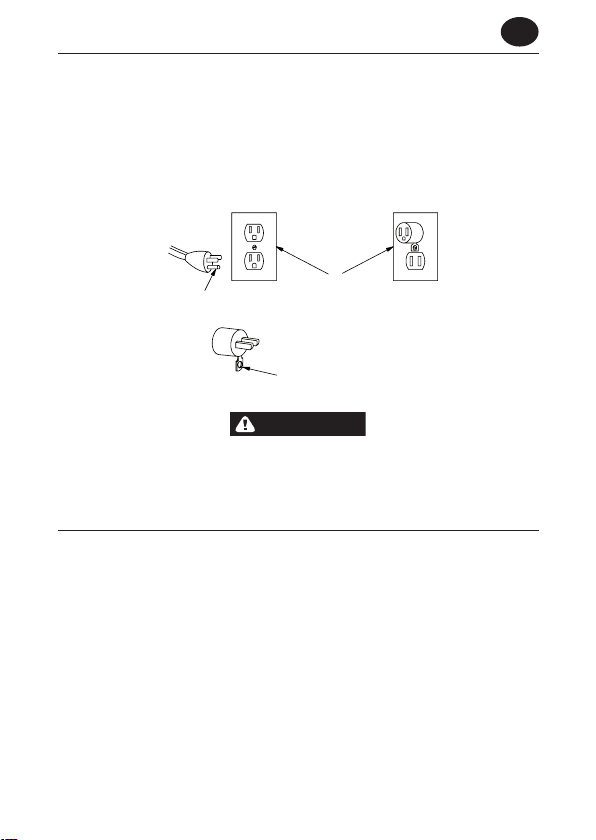

Grounding Instructions
The tool should be grounded while in use to protect the operator from electric shock. The tool
is equipped with a three-conductor cord and three-prong grounding-type plug to t the proper
grounding-type receptacle. The green (or green and yellow) conductor in the cord is the
grounding wire. Never connect the green (or green and yellow) wire to a live terminal. If your
unit is for use on less than 150V, it has a plug that looks like that shown in Figure A. An adapter
(see Figure B) is available for connecting Figure A-type plugs to 2-prong receptacles. The
green colored rigid grounding strap must be connected to a permanent ground such as to a
properly grounded outlet box as shown in Figure C.
Grounding
Blade
Grounding Means
Adapter
FIGURE B
FIGURE A FIGURE C
Cover of
Grounded
Outlet Box
(Dwg. TPD446-1)
WARNING
For safe use of adapters, the outlet box must be grounded. If there is any doubt, have a
qualied electrician check connections.
Use only 3-wire extension cords that have 3-prong grounding type plugs and 3 pole
receptacles that accept the plug. Replace or repair damaged cords.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 45549110_ed1
ES
Información de Seguridad Sobre el Producto
Uso Previsto:
Estas herramientas eléctricas portátiles se han diseñado para aplicaciones de atornillado
de juntas roscadas.
CUIDADO
No sitúe imanes ni ningún aparato magnético cerca de la herramienta ya que esto puede
provocar que la herramienta funcione mal.
Para obtener más información, consulte el formulario 16602963 del manual de
información de seguridad del producto.
Los manuales se pueden descargar desde www.irtools.com
Especicaciones del Producto
Modelos
Par Velocidad
Libre
Entrada
Tensión
Potencia
de Entrada
Calicada
Tamaño del Tornillo
N-m mm
Bajo
Muelle
de Par de
Apriete
Alta
Muelle
de Par de
Apriete
rpm V W Tornillo de
Máquina
Tornillo de
Golpeteo
ELB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 CA,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
ELB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 CA,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 CA,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 CA,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
Modelos
Masa Nivel Sonoro dB (A)
(ISO15744)
Nivel de Vibración
(ISO8662)
g † Presión (Lp) ‡ Potencia (Lw) m/s2
ELB2612N 700
(sin cable de alimentación) 70.63 81.04 1.15
ELB2620N 700
(sin cable de alimentación) 68.24 78.66 1.70
EPB2612N 700
(sin cable de alimentación) 70.63 81.04 1.15
EPB2620N 700
(sin cable de alimentación) 67.90 78.31 1.30
† KpA = 3dB de error
‡ KwA = 3dB de error

45549110_ed1 ES-2
ES

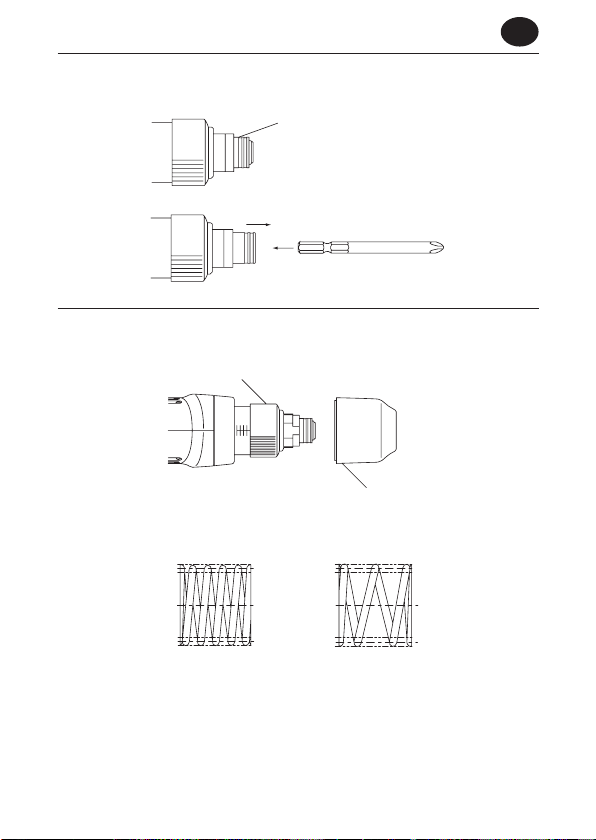

Poner y Quitar Puntas
Tirar del gancho del soporte en la dirección de la echa hace que se desbloquee. Entonces
puede poner o quitar la punta.
Abrazadera del soporte
(Dibujo. 45595618-1)
Ajuste de Par
Para ajustar el par, quite la tapa de la anilla para ajuste de par y ajuste la anilla de par en el
sentido horario para un mayor par o en el antihorario para un menor apriete.
7
3
5
9
Anilla para ajuste del par
Tapa de la anilla para ajuste del par
(Dibujo. 45595618-2)
Hay dos tipos de muelles de par. La herramienta viene con el muelle de par alto instalado.
Seleccione el muelle apropiado para su aplicación.
Muelle de par bajo Muelle de par alto
(Accesorios)
(Dibujo. 45595618-3)

ES-3 45549110_ed1
ES
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
123456789
Escala del par
Escala de par de puntas [N-m]
Muelle de par alto
Muelle de par bajo
(Accesorios)
(Dibujo. 45595618-4)
El muelle se puede sustituir fácilmente quitando la tapa de la anilla para ajuste del par y la anilla
para ajuste del par del extremo de la herramienta.
Al sustituir el muelle, aplique grasa por igual alrededor de la parte exterior del muelle. No
hacerlo puede hacer que la herramienta funcione de manera inestable.
Asegúrese de que no se cae ninguna pieza al sustituir el muelle. Si alguna pieza cae, puede
hacer que la herramienta funcione mal o falle. La placa de cojinetes tiene que estar alineada
correctamente antes del montaje. Monte la placa de cojinetes con los cojinetes sobresaliendo
hacia la anilla para ajuste del par.
Asegúrese de montar la tapa de la anilla para ajuste del par para tener control del par.
Aplicar grasa
(a la parte exterior del muelle)
Los cojinetes sobresalen
de la placa de cojinetes Anilla para
ajuste del par
Arandela Resorte Placa de cojinetes Tapa de la anilla
para ajuste del par
(Dibujo. 45595618-5)
1.
2.
3.

45549110_ed1 ES-4
ES

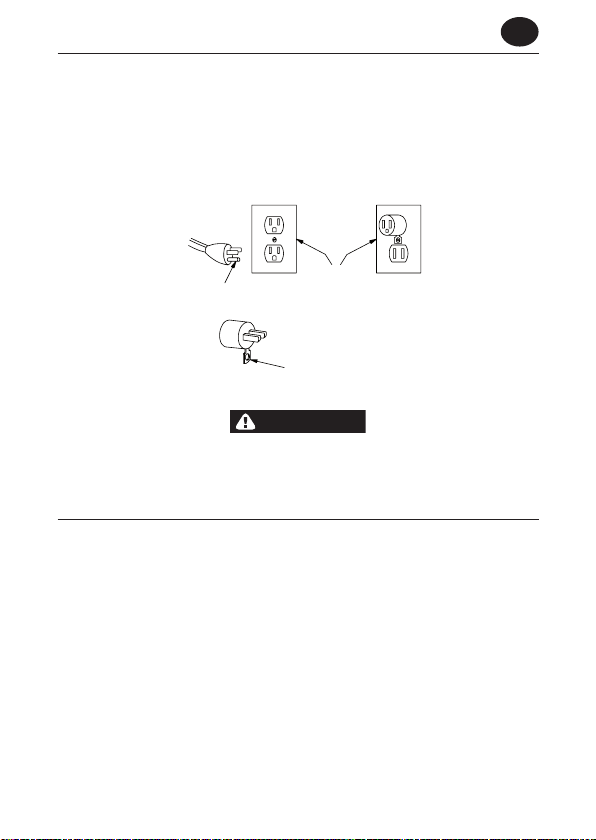

Instrucciones de Toma de Tierra
La herramienta debe tener una toma de tierra mientras está en uso para proteger al operario de
un cortocircuito eléctrico. La herramienta está equipada con un cable conductor de tres hilos
y con un enchufe de tipo toma de tierra con tres tomas para adaptarse al receptáculo de toma
adecuado. El conductor verde (o amarillo o verde) en el cables en el cable de toma de tierra. No
conecte nunca el cable verde (o verde o amarillo) al terminal en directo. Si su unidad es para ser
utilizada a menos de 150V, tiene un enchufe que se parece al que se muestra en la Figura A. Un
adaptador (ver Figura B) está disponible para la conexión de los enchufes de tipo de la Figura
A a receptáculos de dos tomas. La tira de toma rígida de color verde debe conectarse a la toma
permanente como una caja de toma correcta como se muestra en la Figura C.
Hoja de toma
de tierra
Medios de toma
Adaptador
FIGURA B
FIGURA A FIGURA C
Tapa de la caja
de salida de toma
(Dibujo. TPD446-1)
ADVERTENCIA
Para el uso seguro de adaptadores, la caja de salida debe tener toma de tierra. Si hay
cualquier duda, haga que un electricista cualicado verique las conexiones.
Utilice cables de extensión de 3 hilos que enchufes de tipo toma de tierra de tres tomas y
receptáculos de tres polos que acepten el enchufe. Cambie o sustituya los cables dañados.
Piezas y Mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Dirija todas las comunicaciones a la ocina o distribuidor más cercano de Ingersoll Rand.

FR-1 45549110_ed1
FR
Informations Relatives à la Sécurité du Produit
Utilisation du Matériel:
Ces outils électroportatifs sont conçus pour les applications d’éléments de xation letés.
ATTENTION
Ne pas placer d’aimant ou de produit aimanté à proximité de l’outil car cela pourrait causer
un fonctionnement défectueux.
Pour plus d’information, consulter le formulaire 16602963 du Manuel d’Informations sur
la Sécurité du Produit.
Ces manuels peuvent être téléchargés à www.irtools.com
Spécications du produit
Modèles
Couple
Régime
à Vide
Entrée
Tension
Puissance
de Prise de
Courant
Nominale
Taille de la Vis
Nm mm
Ressort
de Couple
Minimum
Ressort
de Couple
Maximum
tr/min V W Vis
Machine
Vis
Taraudeuse
ELB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 c.a.,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
ELB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 c.a.,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2612N 0.4 ~ 1.6 1.2 ~ 3.0 1,200 115 c.a.,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
EPB2620N 0.4 ~ 1.6 1.2 ~ 3.0 2,000 115 c.a.,
50/60 Hz 55 2.6 ~ 5.0 2.5 ~ 4.0
Modèles
Masse Niveau Acoustique dB (A)
(ISO15744)
Niveau de
Vibration
(ISO8662)
g † Pression (Lp) ‡ Alimentation (Lw) m/s2
ELB2612N 700
(sans cordon électrique) 70.63 81.04 0.5
ELB2620N 700
(sans cordon électrique) 68.24 78.66 0.5
EPB2612N 700
(sans cordon électrique) 70.63 81.04 0.5
EPB2620N 700
(sans cordon électrique) 67.90 78.31 0.5
† KpA = marge d’erreur de 3 dB
‡KwA =marge d’erreur de 3 dB

45549110_ed1 FR-2
FR
Attachement et Détachement des Embouts
Déverrouiller la pince de soutien en tirant en direction de la èche. Vous pouvez alors attacher
ou détacher un embout.
Pince de support
(Dessin: 45595618-1)
Réglage du Couple
Pour régler le couple, détacher le couvercle de la bague de réglage du couple et régler celle-ci en
la faisant tourner dans le sens des aiguilles d’une montre pour un couple plus élevé ou dans le
sens contraire des aiguilles d’une montre pour un couple plus bas.
7
3
5
9
Bague de réglage du couple
Couvercle de la bague de réglage du couple
(Dessin: 45595618-2)
Il y a deux types de ressorts de couple. L’outil est livré avec un ressort de couple maximum déjà
installé. Sélectionner le ressort approprié selon le besoin.
Ressort de couple minimum Ressort de couple maximum
(Accessoires)
(Dessin: 45595618-3)

FR-3 45549110_ed1
FR
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
123456789
Échelle de couple des embouts [Nm]
Échelle de couple
Ressort de couple maximum
Ressort de couple minimum
(Accessoires)
(Dessin: 45595618-4)
Le ressort peut facilement être remplacé en enlevant le couvercle du ressort de réglage du
couple ainsi que le ressort de réglage du couple au bout de l’outil.
Lors du remplacement du ressort, appliquer de la graisse uniformément autour de l’extérieur
du ressort. Sinon l’outil pourrait fonctionner de manière instable
S’assurer qu’aucune partie ne tombe lors du remplacement du ressort. Sinon, ceci pourrait
causer un fonctionnement défectueux ou un dysfonctionnement. Le couvercle des
roulements doit être correctement aligné avant le montage. Monter le couvercle des
roulements de telle manière que ceux-ci dépassent vers la bague de réglage du couple.
S’assurer de monter le couvercle de la bague de réglage du couple pour pouvoir contrôler
celui-ci.
Appliquer de la graisse
(à l’extérieur du ressort)
Roulements dépassant le
couvercle du roulement Bague de réglage
du couple
Rondelle Ressort Couvercle du
roulement
Couvercle de la bague
de réglage du couple
(Dessin: 45595618-5)
1.
2.
3.

45549110_ed1 FR-4
FR
Instructions de Mise à la Terre
L’outil doit être mis à la terre lors de l’utilisation pour protéger l’utilisateur des chocs électriques.
L’outil comporte un câble à trois conducteurs et une che à trois broches à prise de terre pour
adapter à la prise de mise à la terre appropriée. Le conducteur vert (ou vert et jaune) dans le
câble est le l de terre. Ne jamais connecter le l vert (ou vert et jaune) à un terminal sous
tension. Si votre unité est conçue pour une utilisation sur moins de 150 V, elle comporte une
prise similaire à celle de la gure A. Un adaptateur (voir gure B) est disponible pour la
connexion des prises du type de celle de la gure A aux ches à 2 broches. Le bracelet de mise à
la terre rigide vert doit être connecté à une terre permanente, telle qu’un boîtier de sortie
correctement mis à la terre comme indiqué par la gure C.
Lame de mise
à la terre
Dispositifs de mise à la terre
Adaptateur
FIGURE B
FIGURE A FIGURE C
Couvercle de
boîtier de sortie
mis à la terre
(Dessin: TPD446-1)
ADVERTISSEMENT
Pour une utilisation sans risque des adaptateurs, le boîtier de sortie doit être mis à la
terre. En cas de doute, faire vérier les connexions par un électricien qualié.
Utiliser uniquement des câbles d’extension à 3 ls comportant des ches de mise à la terre
à 3 broches et des prises à 3 broches acceptant la che. Remplacer ou réparer les câbles
endommagés.
Pièces et Entretien
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
La langue originale de ce manuel est l’anglais.
Coner toute réparation ou entretien de l’outil à un centre de service agréé.
Référer toute communication au Bureau ou Distributeur Ingersoll Rand le plus proche.

Notes:

Notes:

www.irtools.com
© 2008 Ingersoll Rand Company
