Ingersoll-Rand ES Series User manual

45527611
Edition 1
June 2007
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
ES
FR
Electric Screwdrivers
ES 115V AC Series

EN-1 45527611_ed1
EN
Product Description
Intended Use:
These hand-held electric tools are designed for threaded joint fastening applications.
WARNING
Do not adjust the torque setting higher than 9 on the Torque Scale.
For additional information refer to Hand-held grounded Electric Powered Tools used
without a Controller Product Safety Information Manual Form 16602963.
Manuals can be downloaded from www.irtools.com
Product Specications
Model
Number
Torque Range Free
Speed
(RPM)
Weight
(lbs.)
Length
(in.)
Bit Size
(in.)
Duty
Cycle
(On/O)
in-lbs. Nm
ES90T 6.0 - 16.0 0.5 - 1.8 2000 1.53 10 0.25 Hex 0.5/3.5
ES90P 6.0 - 16.0 0.5 - 1.8 2000 1.5 10 0.25 Hex 0.5/3.5
ES60P 4.0 - 17.0 0.5 - 1.9 1000 1.5 10 0.25 Hex 0.8/3.2
ES60T 4.0 - 17.0 0.5 - 1.9 1000 1.53 10 0.25 Hex 0.8/3.2
ES80P 12.0 - 24.0 1.4 - 2.7 1200 1.5 10 0.25 Hex 0.5/3.5
ES70T 10.0 - 26.0 1.1 - 2.9 700 1.53 10 0.25 Hex 0.8/3.2
ES70P 10.0 - 26.0 1.1 - 2.9 700 1.5 10 0.25 Hex 0.8/3.2
ES100P 15.0 - 40.0 1.9 - 4.5 400 1.65 10 0.25 Hex 0.8/3.2
ES100T 15.0 - 40.0 1.9 - 4.5 400 1.68 10 0.25 Hex 0.8/3.2
•

45527611_ed1 EN-2
EN
Torque Adjustment
To adjust the torque on these screwdrivers, proceed as follows:
Determine the torque output of the tool by checking a tightened fastener with a torque
wrench.
Increase or decrease the torque output by rotating the Spring Adjusting Ring. Rotating
the Ring clockwise to a higher number on the Torque Scale increases torque output while
rotating the Ring counterclockwise to a lower number decreases the torque output.
NOTICE
The numbers on the Torque Scale are reference numbers only and are not an indication of
actual torque output.
3. Check the adjustment with a torque wrench. A number of factors will aect torque output
from one job to another. Final torque adjustment should be made at the job through a series
of gradual increases. Always start below the desired torque and work upward.

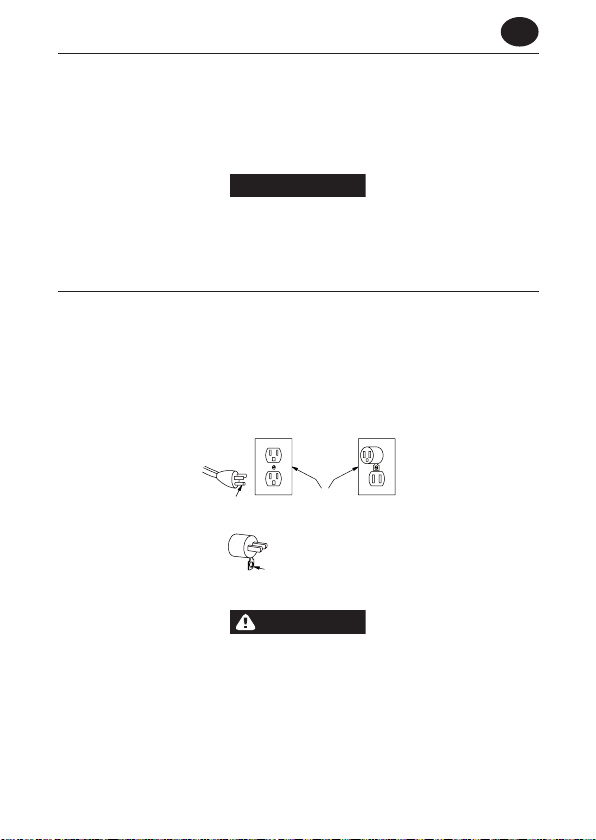

Grounding Instructions
The tool should be grounded while in use to protect the operator from electric shock. The
tool is equipped with a three-conductor cord and three-prong grounding-type plug to t the
proper grounding-type receptacle. The green (or green and yellow) conductor in the cord is
the grounding wire. Never connect the green (or green and yellow) wire to a live terminal. If
your unit is for use on less than 150V, it has a plug that looks like that shown in Figure A. An
adapter (see Figure B) is available for connecting Figure A-type plugs to 2-prong receptacles.
The greencolored rigid grounding strap must be connected to a permanent ground such as to a
properly grounded outlet box as shown in Figure C.
Grounding
Blade
Grounding Means
Adapter
FIGURE B
FIGURE A FIGURE C
Cover Of
Grounded
Outlet Box
(Dwg. TPD446-1)
WARNING
For safe use of adapters, the outlet box must be grounded. If there is any doubt, have a
qualied electrician check connections.
Use only 3-wire extension cords that have 3-prong grounding type plugs and 3 pole
receptacles that accept the plug. Replace or repair damaged cords.
1.
2.

EN-3 45527611_ed1
EN
Routine Maintenance
CAUTION
General Instructions:
Maintenance and repairs should be made only by authorized trained personnel; when such
service or repair is required for these tools, contact the nearest Ingersoll Rand Authorized
Service Center.
NOTICE
For Authorized Trained Personnel:
For‘Assembly / Disassembly’ and other maintenance instructions regarding these products, see
Maintenance Information Manual 45527785 located at www.irtools.com, or contact the nearest
Ingersoll Rand Oce or Distributor.
WARNING
Disconnect the tool from the power source before making any adjustments, changing
accessories, or storing the tool. Such preventive safety measures reduce the risk of starting
the tool accidentally.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45527611_ed1 ES-1
ES
Descripción Del Producto
Uso previsto:
Estas herramientas eléctricas portátiles se han diseñado para aplicaciones de atornillado de
juntas roscadas.
ADVERTENCIA
No realice los ajustes del par por encima de 9 en la escala del par.
Para obtener información adicional, reérase el Formulario 16602963 del manual de
información de seguridad del producto para herramientas eléctricas de uso manual.
Los manuales pueden descargarse de www.irtools.com.
Especicaciones del producto
Número de
modelo
Intervalo de par Velocidad
de giro
libre (RPM)
Peso
(libras)
Longitud
(in.)
Tamaño
de bit
(in.)
Ciclo de
trabajo
(activo/no
activo)
pulg.,
libras
kgs.,
cms.
ES90T 6.0 - 16.0 0.5 - 1.8 2000 1.53 10 0.25 Hex 0.5/3.5
ES90P 6.0 - 16.0 0.5 - 1.8 2000 1.5 10 0.25 Hex 0.5/3.5
ES60P 4.0 - 17.0 0.5 - 1.9 1000 1.5 10 0.25 Hex 0.8/3.2
ES60T 4.0 - 17.0 0.5 - 1.9 1000 1.53 10 0.25 Hex 0.8/3.2
ES80P 12.0 - 24.0 1.4 - 2.7 1200 1.5 10 0.25 Hex 0.5/3.5
ES70T 10.0 - 26.0 1.1 - 2.9 700 1.53 10 0.25 Hex 0.8/3.2
ES70P 10.0 - 26.0 1.1 - 2.9 700 1.5 10 0.25 Hex 0.8/3.2
ES100P 15.0 - 40.0 1.9 - 4.5 400 1.65 10 0.25 Hex 0.8/3.2
ES100T 15.0 - 40.0 1.9 - 4.5 400 1.68 10 0.25 Hex 0.8/3.2
Ajuste de par
Para ajustar el par en estos destornilladores, proceda de la siguiente manera:
1. Determine la salida del par de la herramienta mediante la comprobación de un tornillo
apretado con una llave de par.
2. Aumente o disminuya la salida de par mediante la rotación de una junta de ajuste del muelle.
Si se gira la junta hacia la derecha a un número mayor de la escala del par, se aumenta la
salida del par, mientras que si se gira la junta hacia la izquierda a un número inferior en la
escala, se disminuye la salida del par.
•

ES-2 45527611_ed1
ES
AVISO
Los números en la escala del par son números de referencia exclusivamente y no son una
indicación de la salida del par actual.
3. Compruebe el ajuste mediante una llave de par. Existen varios factores que afectan a la salida
de par de los diferentes trabajos. El ajuste nal del par debe realizarse en el trabajo mediante
series de aumentos graduales. Empiece siempre por debajo del par deseado y trabaje hacia
arriba.
Instrucciones de toma de tierra
La herramienta debe estar conectada a tierra mientras estt en uso para evitar descargas eltctricas
al operario. El controlador tiene un cable trilar y enchufe de tres contactos, del tipo con
contacto a tierra, que se acopla en el correspondiente enchufe hembra puesto a tierra.
El conductor verde (o verde y amarillo) del cable es el de tierra. No conecte nunca el conductor
verde (o verde y amarillo) a un borne con tension. Si el aparato es para uso con red de menos
de 150V y tiene un enchufe parecido al ilustrado en la Fig. A. Existe un adaptador (Fig. B) para
conectar enchufes del tipo de la Fig. A a enchufes hembra de 2 contactos. La tira rigida de color
verde que shresale del adaptador tiene que conectarse a una toma de tierra permanente, tal
como una caja de enchufes debidamente puesta a tierra.
Hoja de toma
de tierra
Medios de toma
Adaptador
FIGURA B
FIGURA A FIGURA C
Tapa de
la caja de
salida de
toma
(Dibujo TBD446-1)
ADVERTENCIA
Para usar adaptadores de manera segura es preciso que el enchufe este puesto a tierra. En
caso de duda conviene que un electricista verique las conexiones.
Utilice unicamente cables de prolongaci6n trilares que tengan enchufes de 3 contactos y
empleando enchufes hembra tripolares que admitan el enchufe del controlador. Cambie o
repare los cables estropeados.

45527611_ed1 ES-3
ES
Mantenimiento periódico
CUIDADO
Instrucciones generales
Las operaciones de mantenimiento y reparación sólo deben ser realizadas por personal
autorizado y formado; si estas herramientas necesitaran este tipo de mantenimiento o
reparación, póngase en contacto con el Centro de Reparación Autorizado Ingersoll Rand más
cercano.
AVISO
Para personal con formación autorizado:
Para consultar las instrucciones de “Montaje/Desmontaje”y de otras operaciones de
mantenimiento de estos productos, consulte el Manual de Información de Mantenimiento
45527785 situado en www.irtools.com o póngase en contacto con la ocina o distribuidor
Ingersoll Rand más cercano.
ADVERTENCIA
Desconecte la herramienta de la alimentación eléctrica antes de llevar a cabo cualquier
ajuste, cambio de accesorios o almacenaje de la herramienta. Estas medidas preventivas
de seguridad reducen el riesgo de encender la herramienta de forma accidental.
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

FR-1 45527611_ed1
FR
Description du produit
Utilisation du matériel
Ces outils électroportatifs sont conçus pour les applications d’éléments de xation letés.
ADVERTISSEMENT
Ne réglez pas le couple sur une valeur supérieure à 9 sur l’échelle de couple.
Pour toute information complémentaire, reportez-vous au manuel 16602963
d’informations de sécurité des tournevis, visseuses angulaires et visseuses électroportatifs
utilisés avec un combinateur.
Les manuels peuvent être téléchargés sur le site www.irtools.com.
Spécications du produit
Numéro du
modèle
Plage de couple Vitesse à
vide tr/min
(RPM)
Force
(lb)
Longu-
eur
(po)
Taille d’ex
trémité
(po)
Facteur
de charge
(On/O)
po-lb kgf-cm
ES90T 6.0 - 16.0 0.5 - 1.8 2000 1.53 10 0.25 Hex 0.5/3.5
ES90P 6.0 - 16.0 0.5 - 1.8 2000 1.5 10 0.25 Hex 0.5/3.5
ES60P 4.0 - 17.0 0.5 - 1.9 1000 1.5 10 0.25 Hex 0.8/3.2
ES60T 4.0 - 17.0 0.5 - 1.9 1000 1.53 10 0.25 Hex 0.8/3.2
ES80P 12.0 - 24.0 1.4 - 2.7 1200 1.5 10 0.25 Hex 0.5/3.5
ES70T 10.0 - 26.0 1.1 - 2.9 700 1.53 10 0.25 Hex 0.8/3.2
ES70P 10.0 - 26.0 1.1 - 2.9 700 1.5 10 0.25 Hex 0.8/3.2
ES100P 15.0 - 40.0 1.9 - 4.5 400 1.65 10 0.25 Hex 0.8/3.2
ES100T 15.0 - 40.0 1.9 - 4.5 400 1.68 10 0.25 Hex 0.8/3.2
Réglage du couple
Pour régler le couple sur ces tournevis, procédez de la manière suivante :
1. Déterminez le couple de sortie de l’outil en vériant une xation serrée à l’aide d’une clé
dynamométrique.
2. Augmentez ou réduisez le couple de sortie en tournant l’écrou de réglage du ressort. Tournez
l’écrou dans le sens des aiguilles d’une montre à un chire supérieur sur l’échelle de couple
pour augmenter le couple de sortie et dans le sens inverse des aiguilles d’une montre à
un chire inférieur pour réduire le couple de sortie.
•

45527611_ed1 FR-2
FR
AVIS
Les nombres de zéro à sept sur l’échelle de couple sont uniquement des numéros de
référence et n’indiquent pas la sortie de couple réelle.
3. Vériez le réglage à l’aide d’une clé dynamométrique. Un certain nombre de facteurs
peuvent modier le couple de sortie d’un travail à l’autre. Le réglage du couple nal devra
être eectué au cours du travail en procédant à une série d’augmentations progressives.
Commencez toujours à un niveau inférieur au couple souhaité puis augmentez-le.
Instructions de mise à la terre
L’outil doit etre branche sur prise de terre pour prottger l’optrateur contre tout choc tlectrique.
Le contreleur est equipe d’un cordon d’alimentation a 3 conducteurs et d’une prise a 3 broches
avec mise la masse qui se connecte dans une prise femelle avec broche de mise la masse. Le
conducteur vert (ou vert et jaune) du cordon est le conducteur de mise la masse. Ne jamais
connecter le conducteur vert (ou vert et jaune) une borne sous tension. Si votre unitt est
destinte une alimentation inftrieure 150 volts, elle aura une prise comme celle illustrte la Figure
A. Un adaptateur (voir Figure B) est disponible pour connecter les prises du type de la Figure A
2 des prises femelles deux broches. La bande rigide de couleur verte de mise la masse sortant
de l’adaptateur doit etre connectte une masse permanente, comme par exemple un boitier de
sortie correctement mis la masse.
Lame de
mise à la terre
Moyens de mise à la terre
Adaptateur
FIGURE B
FIGURE A FIGURE C
Couvercle
de boîtier
de sortie
mis à la terre
(Dessin TBD446-1)
ADVERTISSEMENT
Para usar adaptadores de manera segura es preciso que el enchufe este puesto a tierra. En
caso de duda conviene que un electricista verique las conexiones.
Utilice unicamente cables de prolongacion trilares que tengan enchufes de 3 contactos y
empleando enchufes hembra tripolares que admitan el enchufe del controlador. Cambie o
repare los cables estropeados.

FR-3 45527611_ed1
FR
Maintenance préventive
ATTENTION
Instructions générales :
L’entretien et les réparations doivent être réalisés par un personnel qualié et agréé. Lorsqu’un
entretien ou des réparations sont requis, contactez le centre de services Ingersoll Rand agréé
le plus proche.
AVIS
A l’attention du personnel qualié agréé :
Pour le montage / démontage et autres instructions d’entretien concernant ces produits,
consultez le manuel d’informations d’entretien version 45527785 à l’adresse www.irtools.com ou
contactez le bureau ou distributeur Ingersoll Rand le plus proche.
P
ADVERTISSEMENT
Avant d’eectuer tout réglage, de changer d’accessoire et de ranger l’outil, débranchez
celui-ci de l’alimentation électrique. Ces mesures de sécurité préventives réduisent les
risques de mise sous tension accidentelle de l’outil.
Pièces et entretien
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
Ce manuel a été initialement rédigé en anglais.
Conez toute réparation ou entretien de l’outil à un centre de service agréé.
Transmettez toutes vos demandes au bureau ou au distributeur Ingersoll Rand le plus proche.

Notes:

www.irtools.com
© 2007 Ingersoll Rand Company
