DEW DROPS WALL Instructions

1
Montageanleitung
Bitte vor der Montage aufmerksam lesen und auf-
bewahren!
Instructions for assembly
Please read these instructions carefully before going
any further, and keep them in a safe place for future
reference!
Instructions de montage
À lire attentivement avant le montage et à conserver!
Istruzioni di montaggio
Prima del montaggio, leggere attentamente le
istruzioni e conservarle!

3
2
Deutsch Seite 4
English Page 6
Français Page 8
Italiano Pagina 10
Zeichnungen Seite 12
Drawings Page 12
Dessins Page 12
Disegni Pagina 12
Dew Drops Wall
Ingo Maurer Team 2014

5
4
Achtung: Seien Sie nicht beunruhigt, wenn während des
Dimmvorgangs ein kurzer Blitz auftritt: dieses Aufleuchten
zeigt die höchste Helligkeitsstufe an.
 Pflege
Reinigen Sie die Leuchte mit einem trockenen und fussel-
freien Tuch oder einem Staubwedel.
Wichtig: Achten Sie bitte darauf, dass kein flüssiges
Reinigungsmittel oder Sprühreiniger an die LEDs kommt!
 Technische Daten
110-230 V, 50/60 Hz. Die Leuchte verfügt über einen Weit-
bereichseingang: Sie kann sowohl an 230 V als auch an 125 V
betrieben werden. Sekundär 48 V DC, elektronisches Vor-
schaltgerät mit Stecker.
Transparente Kunststofffolie mit 750 integrierten LEDs,
23 W, 2600 lm, 2700 K, CRI 90.
Die LED-Leuchtmittel haben eine Lebensdauer von 50 000
bis 60 000 Stunden (Herstellerangabe). Im Falle eines Defekts
können sie nur von der Ingo Maurer GmbH ausgetauscht
werden.
Eventuell notwendige Reparaturen dürfen nur von einer
Elektrofachkraft durchgeführt werden. Die äußere Leitung
darf bei Beschädigung nur von der Ingo Maurer GmbH
ausgetauscht werden.
Deutsch
Wichtig: Schalten Sie vor der Montage die Sicherung aus.
Achten Sie unbedingt auf den Verlauf von Elektroleitungen,
damit auf keinen Fall ein Kabel angebohrt wird. Montieren
Sie nicht auf feuchtem und leitendem Untergrund.
 Beigepackt:
1 Dübel
1 Stockschraube mit Mutter
1 Inbusschlüssel
1 Metallstäbchen
2 Silikonstopper

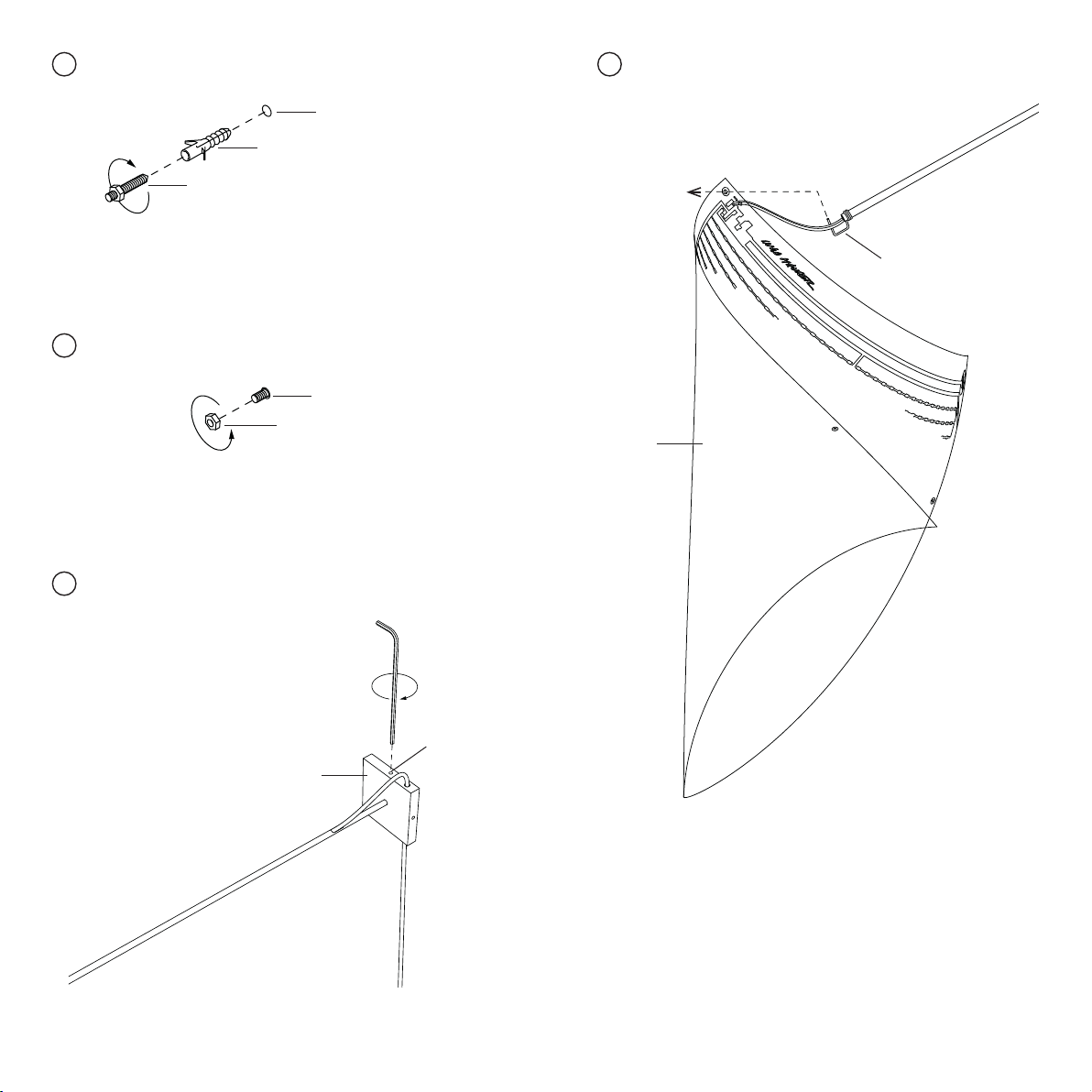

 Montage
Bohren Sie ein Dübelloch Ø 6 mm, setzen Sie den Dübel S6
ein und schrauben Sie die Stockschraube (1) mit Mutter (2)
bis zum Anschlag in den Wanddübel.
Entfernen Sie die Mutter von der Stockschraube.
Stecken Sie die Wandplatte (3) auf die Stockschraube und
fixieren Sie sie durch Festziehen der Innensechskantschrau-
be (4), wie in Zeichnung gezeigt.

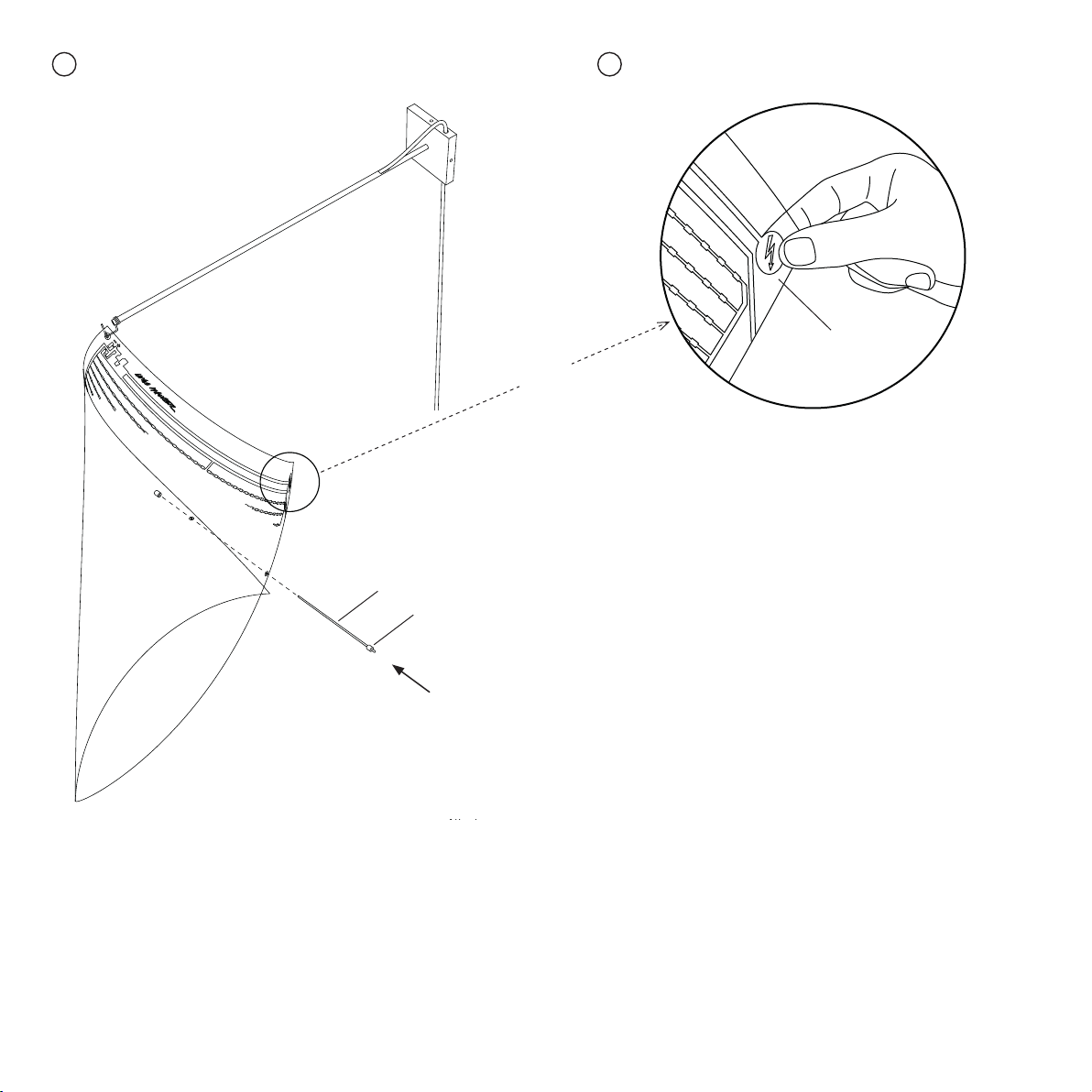

Hängen Sie die LED-Folie (5) in den Haken (6) der Wand-
halterung ein.
Schieben Sie das Metallstäbchen (7) durch die beiden Niet-
löcher auf der LED-Folie und sichern Sie es an jedem Ende
mit den Silikonstoppern (8), damit die gebogene Folie zur
Wand gerichtet bleibt.
Stecken Sie den Netzstecker in die Steckdose.
 Ein-/Ausschalten und Dimmen
Zum Einschalten berühren Sie kurz das Blitz-Symbol auf der
LED-Folie. Zum Ausschalten wiederholen Sie die Berührung.
Um das Licht zu dimmen, berühren Sie das Blitz-Symbol so
lange, bis die gewünschte Helligkeit erreicht ist.
Deutsch
1
4
2
3
5
6

7
6
Important: Switch off or remove the fuse for the mains
supply before beginning the assembly.Take care to ascertain
the exact position of all electrical wiring, so as to avoid
accidentally drilling into a cable. Do not attach the lamp to
a damp and/or conductive surface.
 Enclosed:
1 wall plug
1 mounting bolt with nut
1 Allen key
1 metal pin
2 silicone stoppers
 Assembly
Drill a 6 mm diameter hole and screw the S6 mounting bolt
(1) with the nut (2) firmly into the wall plug.
Remove the nut from the mounting bolt.
Fit the wall plate (3) on the mounting bolt and secure it by
tightening the Allen screw (4) as shown in fig. .
Hang the LED film (5) on the hook (6) on the wall fixture.
Insert the thin metal pin (7) through the two rivet holes in
the LED film and fit the two silicone stoppers (8) at either
end so that the curved film remains directed towards the
wall.
Plug the lamp into the mains socket.
 On-off switch and dimmer
To switch the light on, briefly touch the circular symbol.
Touch again to switch off.To adjust the brightness, keep your
finger on the symbol until the desired level is reached.
Important: Do not be alarmed if a short flash occurs while
dimming; this indicates that maximum brightness has been
reached.
 Cleaning
The lamp can be cleaned with a dry, lint-free cloth or a
feather duster.
Important: Contact with cleaning fluids or sprays can
damage the LEDs.
 Technical specification:
110-230 V, 50/60 Hz. 110-230V, 50/60 Hz. The lamp has a
wide-range input power supply for operation with 230 V or 125 V.
Secondary 48 V DC, electronic ballast with plug.
Transparent plastic film with 750 integrated LEDs, 23 W,
2600 lm, 2700 K, CRI 90.
According to the manufacturer, LEDs of this class have an
average life of 50 000 to 60 000 hours. In the event of
damage to the LEDs, replacements may only be fitted by
Ingo Maurer GmbH.
Any repairs that may become necessary must be carried
out by a qualified electrician. In the event of damage to the
power cord, replacements may only be fitted by Ingo Maurer
GmbH.
English English
1
4
2
3
5
6

9
8
Français Français
Attention: Déconnecter le fusible contrôlant l’arrivée du
courant au plafond avant le montage. Il est indispensable de
respecter la conduite des alimentations électriques afin de
ne pas percer un câble électrique. Ne pas monter sur des
surfaces humides et conductrices!
 Accessoires fournis:
1 Cheville
1 Vis à double filetage avec écrou
1 Clé Allen à 6 pans
1 Baguette en métal
2 Embouts en silicone
 Montage
Percer un trou de cheville de Ø 6 mm, y enfoncer la cheville
S6 et visser la vis à double filetage (1) avec écrou (2) jusqu‘à
la butée dans la cheville murale.
Enlever l‘écrou de la vis à double filetage.
Enfoncer la plaque murale (3) sur la vis à double filetage et
fixer la en serrant à fond la vis à 6 pans creux (4), comme
indiqué sur le dessin .
Suspendre le film plastique LED (5) au crochet (6) de la
fixation murale.
Glisser la baguette en métal (7) dans les deux trous de
rivet du film plastique LED et fixer par précaution à chaque
extrémité de la baguette les embouts en silicone (8), le film
plastique LED arqué restera ainsi harmonieusement pendu
parallèlement au mur.
Enfoncer la fiche de contact dans la prise de courant.
 Eteindre/Allumer et faire varier la luminosité
Pour allumer, appuyer brièvement sur le bouton ON/OFF en
forme d‘éclair figurant sur le film plastique LED. Pour éteindre,
appuyer à nouveau sur le bouton ON/OFF en forme d‘éclair.
Pour faire varier l’intensité de la lumière, appuyer en continu
sur le motif en forme d‘éclair jusqu‘à ce que vous obteniez la
luminosité souhaitée.
Attention: Ne soyez pas inquiet si pendant le processus de
variation de la lumière un bref éclair apparaissait: ce voyant
montre juste le degré maximum de luminosité.
 Entretien
Nettoyer précautionneusement la lampe avec un chiffon à
microfibre ou un plumeau.
Important: assurez-vous que les ampoules LED n’entrent
pas en contact avec des nettoyants liquides ou avec des
nettoyants à jet à pulvérisation.
 Données techniques
110-230 V, 50/60 Hz. La lampe dispose d’un vaste domaine
d’entrée: elle peut être branchée sur du 230 V et sur du 125 V.
Secondaire 48 V DC, ballast électronique avec prise.
Film plastique transparent comprenant 750 LEDs intégrés,
23 W, 2600 lm, 2700 K, CRI 90.
Les ampoules LED ont une durée de vie moyenne de
50.000 à 60.000 heures (données du fabricant). En cas de
dommage, elles ne pourront être échangées que par la
société Ingo Maurer GmbH.
Des réparations éventuellement nécessaires ne sont à
effectuer que par un spécialiste. En cas de dommage du
câble électrique externe, celui-ci ne doit être échangé que
par la société Ingo Maurer GmbH.
1
4
2
3
5
6

11
10
Importante: Staccare la corrente prima di procedere con il
montaggio. Fare assolutamente attenzione al percorso delle
linee di alimentazione, per evitare di danneggiare un cavo
durante la foratura. Non montare su superfici umide o con-
duttrici di corrente.
 Nella fornitura sono inclusi:
1 tassello
1 vite prigioniera con dado
1 chiave a brugola
1 astina in metallo
2 fermi in silicone
 Montaggio
Effettuare un foro per il tassello Ø 6 mm, inserire il tassello
S6 e avvitare la vite prigioniera (1) con dado (2) fino all’arresto
nel tassello nella parete.
Rimuovere il dado dalla vite prigioniera.
Infilare la piastra a parete (3) sulla vite prigioniera e fissarla
serrando la vite ad esagono incassato (4), come mostrato in
figura .
Appendere la pellicola a LED (5) al gancio (6) del supporto
a parete.
Infilare l’astina in metallo (7) attraverso i due fori rivettati
sulla pellicola a LED e fissarla da entrambe le estremità con
i fermi in silicone (8) per fare si che la pellicola ricurva resti
rivolta verso la parete.
Inserire la spina di alimentazione nella presa di corrente.
 Accendere/Spegnere e funzione dimmer
Per accendere toccare brevemente il simbolo fulmine sulla
pellicola a LED. Per spegnere ripetere la stessa operazione.
Per regolare l’intensità luminosa, toccare il simbolo fulmine
finché la luminosità desiderata è raggiunta.
Attenzione: Non Vi preoccupate se nel dimmerare la
lampada appare un breve lampo: questo flash mostra la
luminosità massima.
 Cura
Pulire la lampada con un panno asciutto e anti-pelucchi
oppure con uno spolverino.
Importante: Fare attenzione che le lampade a LED non
vengano a contatto con detergenti liquidi e/o contenenti
solventi!
 Dati tecnici
110-230 V, 50/60 Hz. La lampada dispone di una vasta gamma
di tensione d‘ingresso: può essere alimentata sia con 230 V sia
con 125 V. Secondario 48 V DC, alimentatore elettronico con
spina.
Pellicola in materiale sintetico trasparente con 750 LED
integrati, 23 W, 2600 lm, 2700 K, CRI 90.
Le lampade a LED hanno una durata di vita da 50 000 a
60 000 ore (indicazione del produttore). I LED, se danneggiati,
possono essere sostituiti soltanto dalla Ingo Maurer GmbH.
Eventuali riparazioni devono essere effettuate da un elettri-
cista. Il cavo esterno, se danneggiato, può essere sostituito
soltanto dalla Ingo Maurer GmbH.
Italiano Italiano
1
4
2
3
5
6

13
12
6
4
2
3
14
1
2
1
S6
Ø 6 mm
3
5

15
14
56
ON/OFF
Dimmer
7
8
