INIM ENEA ES2030 User manual

IT Sirena indirizzata con avvisatore vocale EN Addressable sounder with voice alert
IT
Descrizione generale
La sirena ES2030 si collega al loop ed acquisisce un indirizzo proprio in fase di configurazione.
La sirena viene alimentata dal loop nel caso in cui i morsetti “EXT” vengano lasciati sconnessi. For-
nendo una tensione di 24Vdc ai suddetti morsetti il dispositivo assorbirà la corrente necessaria al suo
funzionamento dalla fonte di alimentazione esterna non caricando il loop.
L’apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono o il messaggio vocale riprodotto in caso di attivazione deve essere selezionato da centrale in fase
di programmazione, in modo da ottenere segnalazioni diverse a fronte di cause diverse.
Per l’elenco dei toni o dei messaggi, fare riferimento alle tabelle in appendice.
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17)
Tensione di ingresso
intervallo da 18 a 30 V
nominale 24
Consumo
a riposo 200µA
massimo in allarme
(vedi tabella Tones)
Tensione dell'alimentazione esterna
intervallo da 20 a 30 V
nominale 24
Condizioni ambientali di funzionamento
Temperatura da -10 a +55 °C
Umidità relativa ≤ 75 % senza condensazione
Tipo di ambiente A (per uso interno)
Grado di protezione IP65
(certificato EN54-3 IP21)
Metodo d’installazione fissaggio a muro
Dimensioni (AxLxP) 121 x 121 x 57 mm
Peso 150 g
Informazioni relative all’isolatore
Vmax 30 V
Vmin 13 V
IC max 0,5 A
IS max 0,5 A
IL max 10 mA
ZC max 0,25 Ω
Descrizione delle parti
ACoperchio
BFondo
CFori pretranciati per ancoraggio
DFori pretranciati passacavi
EVite di fissaggio coperchio
FAltoparlante
GMorsettiera
HConnettore per programmatore
ILED
Morsettiera
+Terminale posi-
tivo Loop
-Terminale
negativo
+ EXT Terminale posi-
tivo Alimentazione
esterna (opzionale)
- EXT Terminale
negativo
Segnalazioni LED
LED verde Attività sul loop
LED giallo Guasto generico
Programmatore collegato
Marcatura CE
0051
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
18
0051-CPR-1317
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-17:2005
ES2030RE, ES2030WE
Sirena indirizzata con funzioni vocali per sistemi di
rivelazione e di segnalazione d’incendio per edifici
Caratteristiche essenziali Prestazione
Affidabilità di funzionamento PAS S
Tolleranza al voltaggio di ali-
mentazione PASS
Avvertenze e limitazioni
lIl dispositivo viene fornito completo di
messaggi vocali registrati ed aventi carat-
teristiche adeguate.
Eventuali messaggi vocali personalizzati
dall’utente sono da ritenersi non conformi
alla norma EN54-3, sezione dispositivi
vocali di allarme incendio.
lIl dispositivo è conforme all’opzione “sin-
cronizzazione” delle norme EN54-3 per
mezzo di un comando di sin-
cronizzazione inviato periodicamente
dalla centrale di controllo ai dispositivi di
loop.
lI toni e le sequenze certificati sono evi-
denziati nella colonna “EN54-3 appro-
ved” della tabella in appendice “Tones”.
Durabilità
dell'affidabilità
di fun-
zionamento:
Resistenza termica PAS S
Resistenza a urti e
vibrazioni PASS
Resistenza
all'umidità PASS
Resistenza alla cor-
rosione PASS
Stabilità elettrica PAS S
Resistenza
all’ingresso PASS
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PAS S
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PAS S
Dati del costruttore
Costruttore: Inim ElectronicsS.r.l.
Sito di produzione: Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
Tel:[phone]
Fax: [phone]
e-mail: [e-mail]
Web:www.inim.biz
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
Circa questo manuale
Codice del manuale: DCMIIN1PES2030
Revisione: 110
Copyright:le informazionicontenute in questo docu-
mento sono proprietà esclusiva della Inim Electronics
S.r.l.. Nessuna riproduzione o modifica è permessa
senza previa autorizzazione della Inim ElectronicsS.r.l..
Tuttiidirittisono riservati.
RAEE
Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Ilsimbolo delcassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che ilprodotto alla
fine della propria vita utile deve essere raccolto separatamente daglialtririfiuti. L’utente dovrà, pertanto, con-
ferire l’apparecchiatura giunta a fine vita agliidoneicentricomunalidiraccolta differenziata deirifiutielet-
trotecnicied elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che sidesidera
smaltire alrivenditore, al momento dell’acquisto diuna nuova apparecchiatura ditipo equivalente. Presso irivenditoridi
prodottielettronicicon superficie divendita dialmeno 400 m2è inoltre possibile consegnare gratuitamente, senza
obbligo diacquisto, iprodottielettronicida smaltire con dimensioniinferioria 25 cm. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa alriciclaggio, altrattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibilieffettinegativisull’ambiente e sulla salute e favorisce ilreimpiego e/o riciclo dei
materialidicuiè composta l’apparecchiatura.
EN
Product description
The ES2030 sounder connects to the loop and acquires its own address during the configuration phase.
The sounder is powered by the loop when the “EXT” terminals are left disconnected. Supplying a voltage
of 24Vdc to the aforementioned terminals, the device absorbs the current necessary for its functions
from the external power source without putting any load on the loop.
The device is equipped with a short-circuit isolator capable of sectioning the loop in the event of a short
circuit.
The tone or voice message played in the event of activation must be selected at the control panel during
the programming phase, in such a way as to obtain different signals for different situations.
For the list of tones or messages, refer to the tables in the appendix.
ES2030
Manuale d'istruzioni/ Instruction manual Inim Electronics S.r.l. © 2020 DCMIIN1PES2030-110-20200428
0051
0051-CPR-1317
EN 54-3
EN 54-17
Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
[phone]
[phone]
[e-mail]
www.inim.biz

Technical specifications
(according to EN 54-3, EN 54-17)
Input voltage
range from 18 to 30 V
nominal 24
Consumption
at rest 200µA
maximum in alarm
(see Tones table)
External power supply voltage
range from 20 to 30 V
nominal 24
Environmental operating conditions
Temperature from -10 to +55 °C
Relative humidity ≤ 75 % without condensation
Environmental type A (indoor use)
Protection class IP65
(IP21, EN54-3 certified)
Installation method wall mount
Dimensions (HxWxD) 121 x 121 x 57 mm
Weight 150 g
Isolator info
Vmax 30 V
Vmin 13 V
IC max 0.5 A
IS max 0.5 A
IL max 10 mA
ZC max 0.25 Ω
Description of the parts
ACover
BBackbox
CPre-cut mounting holes
DPre-cut cable holes
ECover blocking screw
FPiezoelectric horn
GTerminal block
HConnector for the programmer
ILED
Terminal board
+Positive terminal Loop
-Negative terminal
+ EXT Positive terminal External power
supply (optional)
- EXT Negative terminal
LED signals
Green
LED Loop activity
Yellow
LED
General fault
Programmer connected
CE mark
0051
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
18
0051-CPR-1317
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-17:2005
ES2030RE, ES2030WE
Addressabl e sounder with voice function for fire detec-
tion and fire alarm systems installed in buildings
Essential characteristics Performance
Operational reliability PAS S
Tolerance to supply voltage PAS S
Warnings and limitations
lThe device is supplied with pre-recorded
voice messages with adequate cha-
racteristics.
Any voice message customized by the
user is not compliant with EN54-3 stan-
dards, fire alarm vocal devices section.
lThis device complies with “syn-
cronization requirements” according to
EN54-3 standards by means of periodic
command sent from control panel over
the loop.
lThe certified tones and sequences are
highlighted in the “EN54-3 approved”
column of the table in the appendix
“Tones”.
Durability of
operational
reliability:
Temperature resistance PAS S
Vibration resistance PASS
Humidity resistance PAS S
Corrosion resistance PASS
Electrical stability PAS S
Access to the inside
housing resistance PASS
Essential characteristics Performance
C.3.2 Synchronization PAS S
Essential characteristics Performance
4.3.7 Synchronization PAS S
Manufacturer's details
Manufacturer: Inim ElectronicsS.r.l.
Production plant:Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
Tel:[phone]
Fax: [phone]
e-mail: [e-mail]
Web:www.inim.biz
The personsauthorized by the manufacturerto repair
or replace the parts of thissystem, hold authorization to
workon Inim Electronicsbrand devicesonly.
About this manual
Manual code: DCMIIN1PES2030
Revision:110
Copyright:the information contained in thisdocument
is the sole property of Inim ElectronicsS.r.l. No part may
be copied without written authorization from Inim Elec-
tronicsS.r.l.. Allrights reserved.
WEEE
lnformative notice regarding the disposal of electrical and electronic equipment (applicable in
countries with differentiated waste collection systems)
The crossed-out bin symbolon the equipment oron itspackaging indicatesthat the product must be disposed
of correctly at the end of itsworking life and should never be disposed of together with generalhousehold
waste. The user, therefore, musttake the equipment that hasreached the end of itsworking life to the appro-
priate civicamenitiessite designated to the differentiated collection of electricaland electronicwaste. Asan alternative to
the autonomous-management of electricaland electronicwaste, you can hand over the equipment you wish to dispose
of to a dealer when purchasing new equipment of the same type. You are also entitled to convey for disposalsmallelec-
tronic-waste products with dimensions of lessthan 25cm to the premisesof electronicretailoutlets with sales areasof at
least400m2, free of charge and without anyobligation to buy.Appropriate differentiated waste collection forthe sub-
sequent recycling of the discarded equipment, itstreatment and itsenvironmentallycompatible disposalhelpsto avoid
possible negative effectson the environment and on health and favoursthe re-use and/orrecycling of the materials it is
made of.
Manuale d'istruzioni/ Instruction manual Inim Electronics S.r.l. © 2020 DCMIIN1PES2030-110-20200428

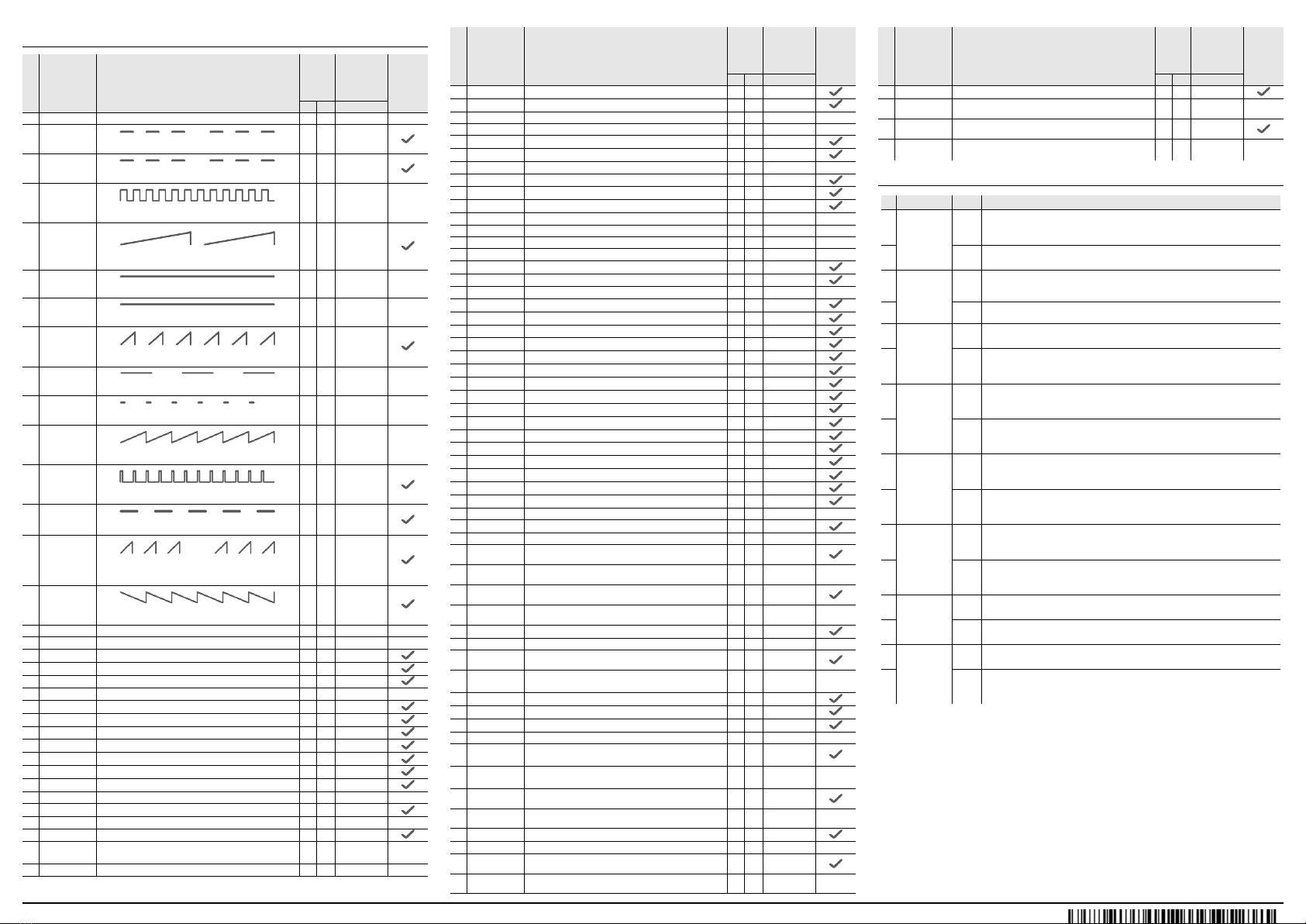

Tones
N° Name Description
Sound
level
(dB@
1m)
Absorption
(mA) EN54-3
approved
min max tone
0 Silence No tone 0 0 0
1ISO 8201
2800Hz 2800Hz, (0.5sec ON / 0.5sec OFF) x3 / 1sec OFF 88 101 25
2ISO 8201
1000Hz 1000Hz, (0.5sec ON / 0.5sec OFF) x3 / 1sec OFF 71 89 12
31KHz/800Hz
2Hz (1000Hz + 800Hz) x 0.5sec
71 89 12
4
NEN
2575:2000
(Dutch slow
whoop) (500Hz ÷ 1200Hz) x 3.5sec / 0.5sec OFF
81 92 12
5 SIN 1000Hz 1000Hz 71 89 12
6 SIN 2800Hz 2800Hz 88 101 12
7Fast whoop
(AS1670) (500Hz ÷ 1200Hz) x 0.5sec / 0.5sec OFF
78 89 12
81000Hz
1sON/1sOFF 1000Hz, 1sec ON / 1sec OFF 71 89 12
9 800Hz 0.2/1s 800Hz, 0.2sec ON / 1sec OFF 71 89 12
10 800-1KHz
1Hz (800Hz ÷ 1000Hz) x 1sec
71 89 12
11 AFNOR NF
S 32 001 550Hz, 0.1sec / 440Hz, 0.4sec
74 84 10
12 AS 1670 Alert 420Hz, 0.625sec ON / 0.625sec OFF 73 83 10
13 AS1670 Eva-
cuation ((500Hz ÷ 1200Hz) x 0.5sec / 0.5sec OFF) x3 / 1.5-
sec OFF
78 89 12
14 DIN 33 404
(1200Hz ÷ 500Hz) x 1sec
80 90 15
15 No tone none 0
... none
17 PRE IT AS 1670 Alert + Message 1 12
18 ALM IT ISO 8201 1000Hz + Message 2 12
19 PRE EN AS 1670 Alert + Message 3 12
20 ALM EN ISO 8201 1000Hz + Message 4 12
21 PRE FR AS 1670 Alert + Message 5 12
22 ALM FR ISO 8201 1000Hz + Message 6 12
23 PRE SP AS 1670 Alert + Message 7 12
24 ALM SP ISO 8201 1000Hz + Message 8 12
25 PRE PT AS 1670 Alert + Message 9 12
26 ALM PT ISO 8201 1000Hz + Message 10 12
27 PRE GR AS 1670 Alert + Message 11 12
28 ALM GR ISO 8201 1000Hz + Message 12 12
29 PRE AR AS 1670 Alert + Message 13 12
30 ALM AR ISO 8201 1000Hz + Message 14 12
31 PRE NL AS 1670 Alert + Message 15 12
32 ALM NL NEN 2575:2000 (Dutch slow whoop) + Message
16 12
... none
N° Name Description
Sound
level
(dB@
1m)
Absorption
(mA) EN54-3
approved
min max tone
37 PRE IT ISO 8201 1000Hz + Message 1 12
38 ALM IT ISO 8201 1000Hz + Message 2 12
39 PRE EN ISO 8201 1000Hz + Message 3 12
40 ALM EN ISO 8201 1000Hz + Message 4 12
41 PRE FR ISO 8201 1000Hz + Message 5 12
42 ALM FR ISO 8201 1000Hz + Message 6 12
43 PRE SP ISO 8201 1000Hz + Message 7 12
44 ALM SP ISO 8201 1000Hz + Message 8 12
45 PRE PT ISO 8201 1000Hz + Message 9 12
46 ALM PT ISO 8201 1000Hz + Message 10 12
47 PRE GR ISO 8201 1000Hz + Message 11 12
48 ALM GR ISO 8201 1000Hz + Message 12 12
49 PRE AR ISO 8201 1000Hz + Message 13 12
50 ALM AR ISO 8201 1000Hz + Message 14 12
51 PRE NL ISO 8201 1000Hz + Message 15 12
52 ALM NL ISO 8201 1000Hz + Message 16 12
... none
58 PRE IT AS 1670 Alert + Message 1 12
59 ALM IT AS 1670 Alert + Message 2 12
60 PRE EN AS 1670 Alert + Message 3 12
61 ALM EN AS 1670 Alert + Message 4 12
62 PRE FR AS 1670 Alert + Message 5 12
63 ALM FR AS 1670 Alert + Message 6 12
64 PRE SP AS 1670 Alert + Message 7 12
65 ALM SP AS 1670 Alert + Message 8 12
66 PRE PT AS 1670 Alert + Message 9 12
67 ALM PT AS 1670 Alert + Message 10 12
68 PRE GR AS 1670 Alert + Message 11 12
69 ALM GR AS 1670 Alert + Message 12 12
70 PRE AR AS 1670 Alert + Message 13 12
71 ALM AR AS 1670 Alert + Message 14 12
72 PRE NL AS 1670 Alert + Message 15 12
73 ALM NL AS 1670 Alert + Message 16 12
79 PRE IE AS 1670 Alert + Message 1 + Message 3 12
80 ALM IE ISO 8201 1000Hz + Message 2 + Message 4 12
81 PRE IEFS AS 1670 Alert + Message 1+ Message 3 + Message
5 + Message 7 12
82 ALM IEFS ISO 8201 1000Hz + Message 2 + Message 4 + Mes-
sage 6 + Message 8 12
83 PRE IEFSP AS 1670 Alert + Message 1+ Message 3 + Message
5 + Message 7+ Message 9 12
84 ALM IEFSP ISO 8201 1000Hz + Message 2 + Message 4 + Mes-
sage 6 + Message 8+ Message 10 12
85 PRE EF AS 1670 Alert + Message 3 + Message 5 12
86 ALM EF ISO 8201 1000Hz + Message 4 + Message 6 12
87 PRE EFSP AS 1670 Alert + Message 3 + Message 5 + Message
7 + Message 9 12
88 ALM EFSP ISO 8201 1000Hz + Message 4 + Message 6 +
Message 8 + Message 10 12
89 PRE SP AS 1670 Alert + Message 7 + Message 9 12
90 ALM SP ISO 8201 1000Hz + Message 8 + Message 10 12
91 PRE EG AS 1670 Alert + Message 3 + Message 11 12
92 ALM EG ISO 8201 1000Hz + Message 4 + Message 12 12
93 PRE EFG AS 1670 Alert + Message 3 + Message 5 + Mes-
sage 11 12
94 ALM EFG ISO 8201 1000Hz + Message 4 + Message 6 +
Message 12 12
95 PRE EFSPG AS 1670 Alert + Message 3 + Message 5 + Message
7 + Message 9 + Message 11 12
96 ALM EFSPG ISO 8201 1000Hz + Message 4 + Message 6 + Mes-
sage 8 + Message 10 + Message 12 12
97 PRE EA AS 1670 Alert + Message 3 + Message 13 12
98 ALM EA ISO 8201 1000Hz + Message 4 + Message 14 12
99 PRE EFA AS 1670 Alert + Message 3 + Message 5 + Message
13 12
100 ALM EFA ISO 8201 1000Hz + Message 4 + Message 6 + Mes-
sage 14 12
N° Name Description
Sound
level
(dB@
1m)
Absorption
(mA) EN54-3
approved
min max tone
101 PRE FN AS 1670 Alert + Message 5 + Message 15 12
102 ALM FN NEN 2575:2000 (Dutch slow whoop) + Message 6 +
Message 16 12
103 PRE EFN AS 1670 Alert + Message 3 + Message 5 + Message
15 12
104 ALM EFN NEN 2575:2000 (Dutch slow whoop) + Message 4
+ Message 6 + Message 16 12
Messages
N° Language Type Body
1Italiano
(Italian)
Pre-
alarm
ATTENZIONE! E’ stata segnalata una condizione di pericolo incendio! Sono
in corso le opportune verifiche! Siete pregati di rimanere calmi ed in attesa
di ulteriori istruzioni in prossimità degli altoparlanti.
2 Alarm ATTENZIONE! ATTENZIONE! Allarme incendio! Evacuare l’edificio attra-
verso le uscite di sicurezza più vicine! Non utilizzare gli ascensori!
3
English
Pre-
alarm
ATTENTION PLEASE! A fire alert has been reported, we are investigating the
cause, please remain calm and stand by near the speaker for further instruc-
tions!
4 Alarm ATTENTION PLEASE! ATTENTION PLEASE! This is a FIRE alarm! Please
leave the building immediately by the nearest exit! Do not use elevators!
5
Français
(French)
Pre-
alarm
ATTENTION, une alarme incendie est détectée, la cause est étudiée, veuil-
lez rester calme et attendez d’autres instructions.
6 Alarm
ATTENTION, ATTENTION, une alarme incendie est détectée, veuillez quit-
ter le bâtiment. Utiliser les voies d’évacuation désignées, ne pas utiliser les
ascenseurs.
7
Español
(Spanish)
Pre-
alarm
¡ATENCIÓN POR FAVOR! Se ha informado de una alerta de incendio,
estamos investigando la causa, por favor manténgase en calma y man-
téngase cerca del altavoz para obtener más instrucciones.
8 Alarm
¡ATENCIÓN POR FAVOR! ¡Esto es una alarma real de Incendio! Por
favor, deje el edificio inmediatamente por la salida más cercana! ¡No use
los ascensores!
9
Português
(Portuguese)
Pre-
alarm
ATENÇÃO POR FAVOR! Foi reportado um alerta de fogo, estamos a
insvestigar a causa, por favor mantenha a calma e aguarde por mais
instruções através do Alti-falante!
10 Alarm
ATENÇÃO POR FAVOR! ATENÇÃO POR FAVOR! Isto é um alarme de
FOGO! Por favor abandone o edifício imediatamente pela saída mais pró-
xima! Não use os elevadores!
11
Ελληνικά
(Greek)
Pre-
alarm
!ΠΑΡΑΚΑΛΩ ΠΡΟΣΟΧΗ! Αναφέρθηκε μία ειδοποίηση φωτιάς και
ερευνούμε την αιτία, παρακαλώ παραμείνετε ψύχραιμοι και
αναμείνατε για περαιτέρω οδηγίες!
12 Alarm
ΠΑΡΑΚΑΛΩ ΠΡΟΣΟΧΗ! ΠΑΡΑΚΑΛΩ ΠΡΟΣΟΧΗ! Συναγερμός Φωτιάς!
Παρακαλούμε εκκενώστε το κτήριο αμέσωςμ χρησιμοποιώντας τη
πλησιέστερη έξοδο. ΜΗΝ χρησιμοποιείτε τους ανελκυστήρες!
13 ﻰﺑﺮﻋ
(Arabic)
Pre-
alarm
:ﻪﻴﺒﻨﺗﻰﺟﺮﻳ!هﺎﺒﺘﻧﻻاﻢﺗغﻼﺑﻹاﻦﻋﺔﻟﺎﺣﺐﻫﺄﺗ،ﻖﻳﺮﺤﻠﻟﻦﺤﻧوﻖﻘﺤﻧﻲﻓ،ﺐﺒﺴﻟاﻰﺟﺮﻳءوﺪﻬﻟا
فﻮﻗﻮﻟاوبﺮﻘﻟﺎﺑﻦﻣﺮﺒﻜﻣتﻮﺼﻟالﻮﺼﺤﻠﻟﻰﻠﻋﺪﻳﺰﻣﻦﻣتﺎﻤﻴﻠﻌﺘﻟا !
14 Alarm :راﺬﻧإﻰﺟﺮﻳ!هﺎﺒﺘﻧﻻاﻰﺟﺮﻳهﺎﺒﺘﻧﻻا!اﺬﻫراﺬﻧإﻖﻳﺮﺤﻟا!ﻰﺟﺮﻳكﺮﺗﻰﻨﺒﻤﻟاارﻮﻓﻦﻋﻖﻳﺮﻃبﺮﻗأ
جﺮﺨﻣ!ﻻمﺪﺨﺘﺴﺗﺪﻋﺎﺼﻤﻟا !
15
Nederlands
(Dutch)
Pre-
alarm
ATTENTIE astublieft, er is een brandalarm gedetecteerd, de oorzaak wordt
onderzocht, blijf alstublieft rustig en wacht verdere instructies af.
16 Alarm
ATTENTIE, ATTENTIE, er is een BRAND alarm gedetecteerd, verlaat het
gebouw, maak gebruik van de aangewezen vluchtroutes, maak geen
gebruik van de liften.
Manuale d'istruzioni/ Instruction manual Inim Electronics S.r.l. © 2020 DCMIIN1PES2030-110-20200428
