INNOLIVING INN-505 NEW User manual

VENTILATORE
BOX
INN-505 NEW
MANUALE D’USO
USER MANUAL

2
VENTILATORE BOX
MANUALE DI ISTRUZIONI
Grazie per aver acquistato il Ventilatore box Innoliving INN-505 NEW.
Prima dell’uso si consiglia di leggere attentamente le seguenti istruzioni e
di conservare il presente manuale per future consultazioni.
AVVERTENZE
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e
degli animali domestici.
• Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non
devono essere lasciati alla portata dei bambini in quanto potenziali fonti di
pericolo e devono essere smaltiti secondo quanto previsto dalle normative
vigenti.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da
forti vibrazioni, dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi
inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza
minima potrebbero danneggiarlo.
• Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni e
persone con ridotte capacità siche, mentali o sensoriali, o privi di esperienza e
conoscenza solo se sotto supervisione o se hanno ricevuto istruzioni riguardanti
l’uso in sicurezza dell’apparecchiatura e comprendono i rischi associati al suo
utilizzo.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con
l’apparecchio.
• Non toccare mai il prodotto con mani umide o bagnate.
• Non utilizzare l’apparecchio se è danneggiato.
• Pericolo scossa elettrica! Non immergere l’apparecchio in acqua.
• Non utilizzare il ventilatore in prossimità di una nestra aperta per evitare un
corto circuito a causa di gocciolamento o acqua piovana.
• Prima di rimuovere le gabbie di protezione, il ventilatore deve essere scollegato
I

I
dalla rete elettrica. Non azionare mai il ventilatore senza gabbie di protezione.
• Assicurarsi che non vi siano parti, come tessili o capelli, che possano impigliarsi
sulla pala del ventilatore.
• Non lasciare il prodotto incustodito quando è in funzione.
• Utilizzare l’apparecchio solo con la gabbia di protezione adeguatamente chiusa.
• Non coprire mai il prodotto quando è in funzione.
• Pericolo di lesioni! Mentre il prodotto è in funzione, non inserire oggetti
attraverso la gabbia di protezione.
• La presa di corrente deve trovarsi vicino all’apparecchio e deve essere facilmente
accessibile.
• Non scollegare mai la spina dalla presa di corrente tirando il cavo, scollegarla
sempre e solo dalle apposite impugnature.
• Scollegare la spina dalla presa di corrente quando non viene utilizzata per
lunghi periodi.
• Per motivi di sicurezza, scollegare sempre la spina dalla presa in caso di temporali.
• Assicurarsi che il cavo di alimentazione non venga schiacciato, piegato,
danneggiato da oggetti taglienti o esposto ad altre sollecitazioni meccaniche.
Evitare al cavo di alimentazione eccessivi carichi termici da eccessivo calore
o freddo estremo. Non modicare il cavo di alimentazione. Se ciò non viene
rispettato, il cavo di alimentazione può subire danni. Un cavo danneggiato può
causare una scossa elettrica mortale.
• Se il cavo di alimentazione presenta danni, non toccarlo. Innanzitutto, mettere
fuori tensione la relativa presa di corrente (ad es. tramite il rispettivo salvavita) e
poi scollegare con attenzione la spina dalla presa. Non utilizzare mai il prodotto
con il cavo di alimentazione danneggiato.
• Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito
solo dal costruttore, da un laboratorio da lui autorizzato o da una persona
qualicata.
3

4
• Le spine non devono mai essere collegate o scollegate con le mani bagnate.
• Se il cavo o la spina è danneggiato, esso deve essere sostituito dal costruttore
o dal suo servizio assistenza tecnica o comunque da una persona con qualica
similare, in modo da prevenire ogni rischio.
• In caso di guasto o di cattivo funzionamento dell’apparecchio, spegnerlo e
non manometterlo. Per l’eventuale riparazione rivolgersi esclusivamente ad un
centro di assistenza tecnica autorizzato.
• Le operazioni di pulizia e manutenzione non devono essere eseguite da
bambini senza supervisione.

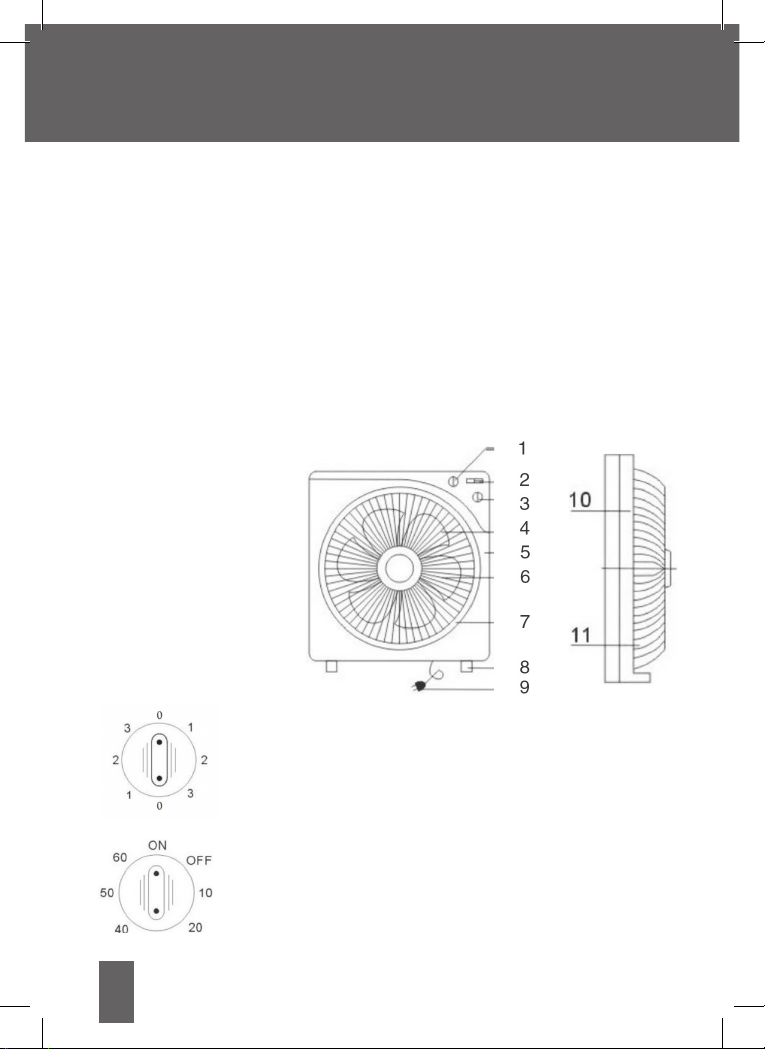

DESCRIZIONE PRODOTTO:
1. MANOPOLA VELOCITÀ
2. PULSANTE OSCILLAZIONE
3. MANOPOLA TIMER
4. PALE
5. PANNELLO FRONTALE
6. MOTORE
7. GRIGLIA FRONTALE
8. PIEDE
9. CAVO ELETTRICO
10. PANNELLO POSTERIORE
11.GRIGLIA POSTERIORE
ISTRUZIONI PER L’USO
1. Impostazione velocità
La velocità di ventilazione può essere impostata tramite la manopola
(1). A seconda delle necessità, posizionare la manopola in posizione
1, 2 o 3. In posizione 0, l’apparecchio è spento
Posizione 1 - velocità minima Posizione 2 - velocità intermedia
Posizione 3 - velocità massima
2. Timer
È possibile impostare il timer la manopola (3). A seconda delle
necessità si può programmare il timer scegliendo la durata desiderata
10, 20, 30, 40, 50, 60 minuti.
Se non si desidera programmare il timer posizionare la manopola in
posizione “ON”

5
I
3. Oscillazione
Posizionare l’interruttore dell’oscillazione (2) in posizione “ON” per
attivare l’oscillazione automatica. Per disattivare l’oscillazione delle
pale riportare l’interruttore su “OFF”.
PULIZIA E MANUTENZIONE
Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa
di corrente.
• Per la pulizia del solo corpo utilizzare un panno morbido, leggermente inumidito; non
utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse
inavvertitamente accadere, non immergere la mano nel liquido, ma per prima cosa togliere
la spina dalla presa di corrente. Asciugare con cura l’apparecchio e vericare che tutte le
parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente
qualicato.
• Per consentire il corretto funzionamento dell’apparecchio, è necessario che la griglia
posteriore sia libera da ostruzioni; è consigliabile pulirla regolarmente.
• Controllare periodicamente che il cavo non sia danneggiato, per la sua sostituzione rivolgersi
al fabbricante o ad un centro assistenza autorizzato.
• Nel caso di periodi lunghi di inutilizzo, riporre il ventilatore al riparo da polvere e umidità;
consigliamo di utilizzare l’imballo originale.
IN CASO DI DANNEGGIAMENTI O MAL FUNZIONAMENTO RIVOLGERSI AL NUMERO
ASSISTENZA DEDICATO.
SPECIFICHE TECNICHE
Descrizione Simbolo Valore Unità
Portata massima aria F41,43 m3/min
Potenza assorbita del ventilatore P45,10 W
Valori di esercizio SV 0,92 (m3/min)/W
Consumo elettrico in modo “attesa” PSB - W
Consumo elettrico in modo “spento” POFF 0,00 W
Consumo elettrico stagionale Q14,43 kWh/a
Livello di potenza sonora del ventilatore LWA 62.86 dB(A)
Velocità massima dell’aria C2,96 metri/secondo
Norma di misura IEC 60879:1986+corr.1992
Referente Innolving Spa Via Merloni, 2/B 60131 Ancona

6
I

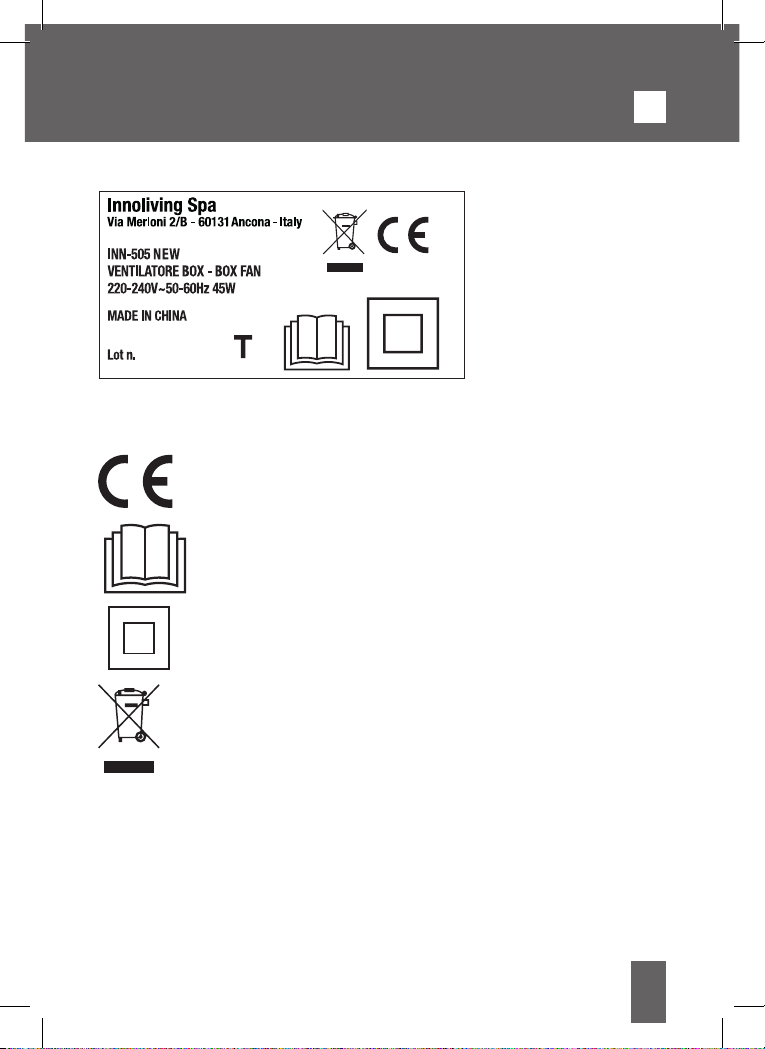

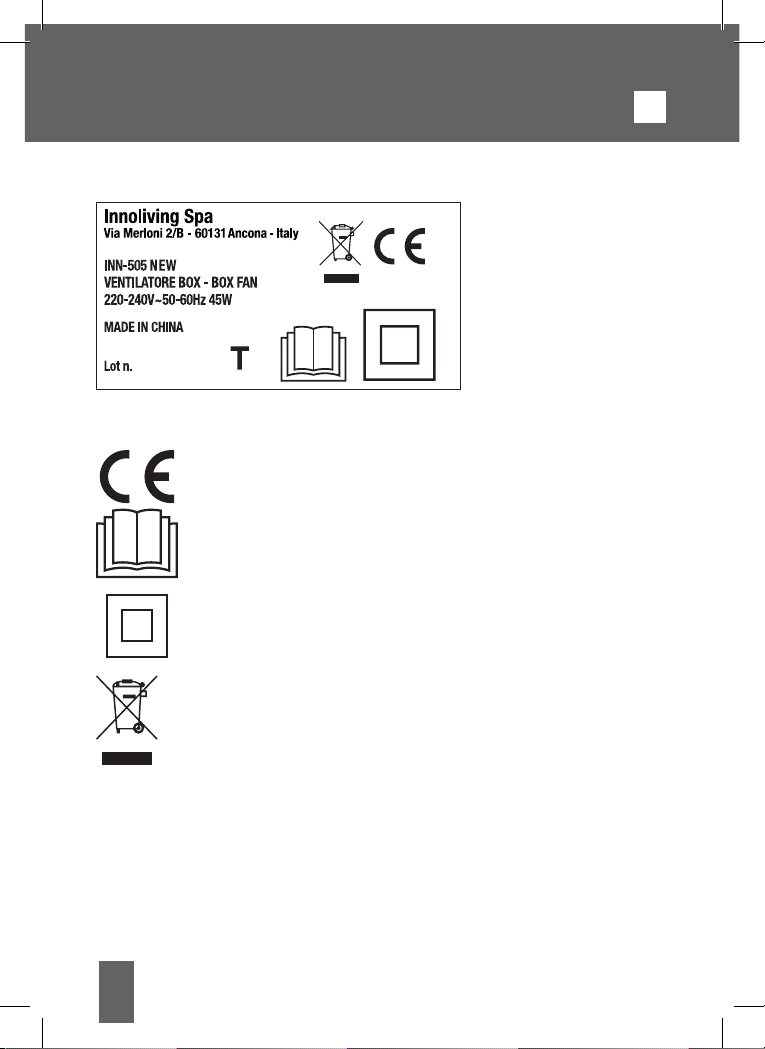

ETICHETTA DATI:
Questo prodotto è conforme a tutte le direttive europee applicabili.
Leggere attentamente le istruzioni per l’uso
Apparecchio con isolamento elettrico di classe II
INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14
Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature
elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto barrato riportato
sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve
essere raccolto separatamente dagli altri riuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta
a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici,
oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di
tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25 CM. L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui
al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

7
FAN BOX
INSTRUCTION MANUAL
Thank you for purchasing Innoliving Fan box INN-505 NEW.
Before use, read the instruction manual carefully and keep this manual
safe for future references.
WARNINGS
• This product is not a toy. Keep this product out of reach of children and pets.
• Keep all packing material (plastic bags, cardboard, polystyrene, etc.) out of
reach of the children, since they are potential sources of danger and must be
disposed of as provided by law.
• Keep this product out of extreme temperatures such as direct sunlight, strong
vibrations, excessive moisture, wet, gas, vapor or ammable solvents.
• Do not subject the product to any mechanical stress.
• Handle the product with caution. Shock, blow or fall even at a minimum height
may damage it.
• This product can be used by children older than 8 years old and persons
with reduced physical, mental or sensory capacity, or lack of experience and
knowledge only if under supervision or if they received appropriate instructions
regarding the safe use of the equipment and have fully learned the associated
risks.
• Children should be supervised to ensure they do not play with the appliance.
• Never touch the product with wet or damp hands.
• Do not use the appliance if it is damaged.
• Electric shock hazard! Do not immerse the appliance in water.
• Do not use the fan near an open window to avoid short circuiting due to
dripping or rain water.
• Before removing the protective cages, the fan must be disconnected from the
mains. Never operate the fan without protective cages.
• Make sure that there are no parts, such as textiles or hair, that may engage the
fan blade.
GB

8
GB
• Do not leave the product unattended when it is operating.
• Only use the appliance with the secured cage.
• Never cover the product when it is in operation.
• Danger of injury! While the product is in operation, do not insert objects
through the protective cage.
• The power outlet must be close to the appliance and must be easily accessible.
• Never disconnect the plug from the power outlet by pulling the cable, always
unplug it from the appropriate grips.
• Disconnect the plug from the power outlet when not in use for long periods
• of time.
• For safety reasons, always disconnect the plug from the socket when it is stormy.
• Make sure the power cord is not crushed, bent, damaged by sharp objects, or
exposed to other mechanical stresses.
• If the power cord is damaged, do not touch it. First, disconnect the power socket
(eg through the respective resistor) and then carefully disconnect the plug from
the socket. Never use the product with the damaged power cord.
• To avoid risk, a damaged power cord should only be replaced by the
manufacturer, a workshop authorized by him, or a qualied person.
• Plugs must never be connected or disconnected with wet hands.
• If the cord or plug is damaged, it must be replaced by the manufacturer or its
after sales service or any other person with similar qualications to prevent any
risk.
• In the event of a malfunction of the appliance, turn it off and do not tamper
with it. For any repair, contact an authorized service center only.
• Cleaning and maintenance operations shall not carried out by children without
supervision.

9

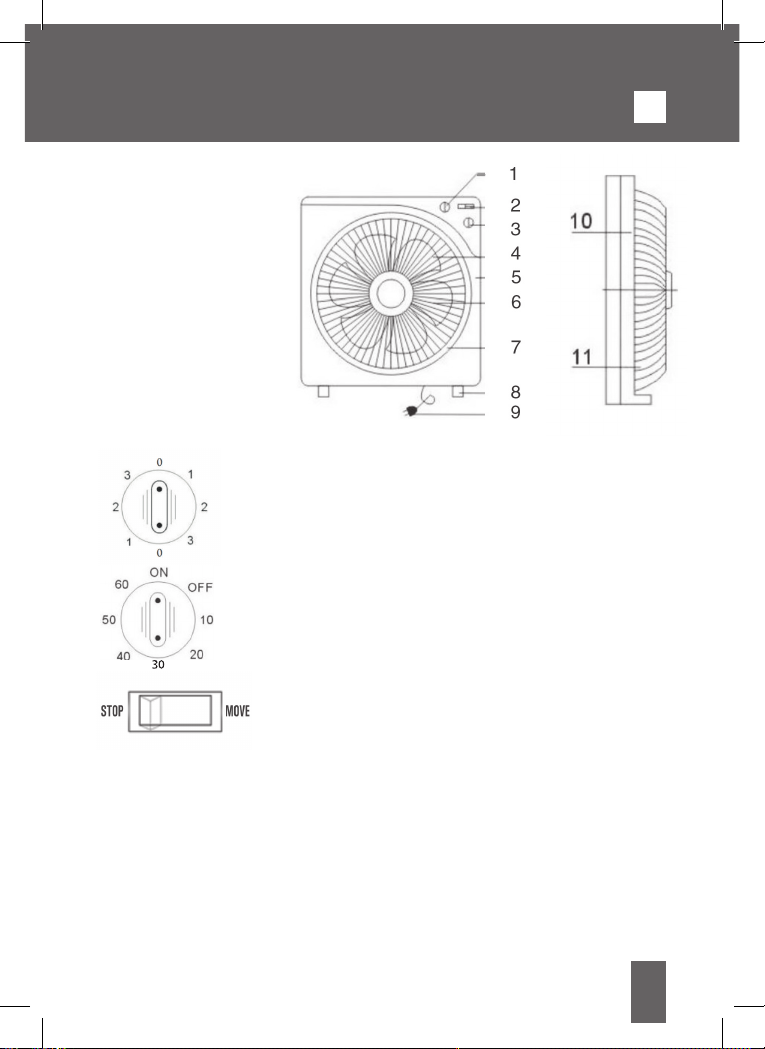

PRODUCT DESCRIPTION:
1. SPEED CONTROL
2. OSCILLATION KNOB
3. TIMER SWITCH
4. BLADE
5. FRONT PANEL
6. MOTOR
7. FRONT GUARD
8. FOOT
9. POWER CORD
10. BACK PANEL
11.REAR GUARD
HOW TO USE
1. Speed Control
The speed of the fan is controlled by the control knob (1). According
to your needs, position the knob in position 1, 2 or 3. Position O The
unit is switched off. Position 1 – low speed. Position 2 – Medium
Speed Position 3 – Maximum speed
2. Timer
According to your needs, you can turn the timer knob to any of the
timer position 10, 20, 30, 40, 50, 60 minutes.
If you don’t want to settle the timer, place the knob on position
“ON”
3. Oscillation Control
Press the Oscillation switch to the ON position to turn on the
oscillation mode.
Press the switch to the OFF positio to turn off the oscillation mode.
CLEANING AND MAINTENANCE
Caution: Disconnect the plug from the mains before proceed with any cleaning or
maintenance operation.
• To clean the body only use a soft, slightly moistened cloth. Do not use abrasive or corrosive
products.
• Do not immerse any part of the fan in water or other liquids. If it occurs, do not immerse the
hand in the liquid, but rst remove the plug from the socket. Carefully dry the appliance and
check that all electrical parts are dry: in case of doubt contact qualied personnel.
• To allow proper operation of the appliance, the rear grille must be free from obstructions;
it is advisable to clean it regularly.
• Periodically check that the cable is not damaged. For replacement, contact the manufacturer
GB

10
GB
TECHNICAL SPECIFICATIONS:
Description Symbol Value Unit
Max air ow F41,43 m3/min
Fan power consumption P45,10 W
Operating values SV 0,92 (m3/min)/W
Stabby mode electric consumption PSB - W
Off mode electric consumption POFF 0,00 W
Seasonal electric consumption Q14,43 kWh/a
Noise Level LWA 62,86 dB(A)
Max air speed C2,96 metres/seconds
Measurement Standard IEC 60879:1986+corr.1992
Manufacturer Innolving Spa Via Merloni, 2/B 60131 Ancona
or authorized service center.
• In case of long periods of no-operation, store the fan away from dust and moisture; we
recommend using the original packaging.
IN CASE OF DAMAGE OR MALFUNCTION PLEASE CONSULT A QUALIFIED PERSON.
