INNOLIVING INN-514 User manual

IT
VENTILATORE PIANTANA
INN-514
MANUALE D’USO
USER MANUAL

2

3
IT
VENTILATORE PIANTANA
Grazie per aver acquistato il Ventilatore Piantana Innoliving INN-514. Prima dell’uso,
leggere attentamente le seguenti istruzioni e conservare il presente manuale per future
consultazioni.
AVVERTENZE
• Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo
ecc.) non devono essere lasciati alla portata dei bambini in quanto
potenziali fonti di pericolo e devono essere smaltiti secondo quanto
previsto dalle normative vigenti.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare
diretta, da forti vibrazioni, dall’eccessiva umidità, dai liquidi, da gas,
vapori o solventi inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da
un’altezza minima potrebbero danneggiarlo.
• Questo prodotto può essere utilizzato da bambini di età superiore a
8 anni e persone con ridotte capacità siche, mentali o sensoriali, o
privi di esperienza e conoscenza solo se sotto supervisione o se hanno
ricevuto istruzioni riguardanti il l’uso in sicurezza dell’apparecchiatura e
comprendono i rischi associati al suo utilizzo.
• I bambini devono essere sorvegliati per assicurarsi che non giochino
con l’apparecchio.
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei
bambini e degli animali domestici.
• Le operazioni di pulizia e manutenzione non devono essere eseguite
da bambini senza supervisione.
• Non toccare mai il prodotto con mani umide o bagnate.
• Le spine non devono mai essere collegate o scollegate con le mani
bagnate.
• Pericolo scossa elettrica! Non immergere l’apparecchio in acqua.

4
IT
• Non utilizzare il ventilatore in prossimità di una nestra aperta per
evitare un corto circuito a causa di gocciolamento o acqua piovana.
• Non utilizzare l’apparecchio se è danneggiato.
• Assicurarsi che non vi siano parti, come tessuti o capelli, in prossimità
dell’apparecchio che possano impigliarsi sulle pale del ventilatore,
quando è in funzione.
• Pericolo di lesioni! Mentre il prodotto è in funzione, non toccare per
nessun motivo le pale e non far toccare le pale da nessun oggetto.
• Non lasciare il prodotto incustodito quando è in funzione.
• Non coprire mai il prodotto quando è in funzione.
• La presa di corrente deve trovarsi vicino all’apparecchio e deve essere
facilmente accessibile.
• Non scollegare mai la spina dalla presa di corrente tirando il cavo,
scollegarla sempre e solo dalle apposite impugnature.
• Scollegare la spina dalla presa di corrente quando non viene utilizzata
per lunghi periodi.
• Per motivi di sicurezza, scollegare sempre la spina dalla presa in caso
di temporali.
• Assicurarsi che il cavo di alimentazione non venga schiacciato, piegato,
danneggiato da oggetti taglienti o esposto ad altre sollecitazioni
meccaniche. Evitare al cavo di alimentazione eccessivi carichi termici
da eccessivo calore o freddo estremo. Non modicare il cavo di
alimentazione. Se ciò non viene rispettato, il cavo di alimentazione può
subire danni. Un cavo danneggiato può causare una scossa elettrica
mortale.
• Se il cavo di alimentazione presenta danni, non toccarlo. Innanzitutto,
mettere fuori tensione la relativa presa di corrente (ad es. tramite il
rispettivo salvavita) e poi scollegare con attenzione la spina dalla presa.

5
IT
Non utilizzare mai il prodotto con il cavo di alimentazione danneggiato.
• Se il cavo o la spina è danneggiato, esso deve essere sostituito dal
costruttore o dal suo servizio assistenza tecnica o comunque da una
persona con qualica similare, in modo da prevenire ogni rischio.
• In caso di guasto o di cattivo funzionamento dell’apparecchio,
spegnerlo e non manometterlo. Per l’eventuale riparazione rivolgersi
esclusivamente ad un centro di assistenza tecnica autorizzato.

6
IT

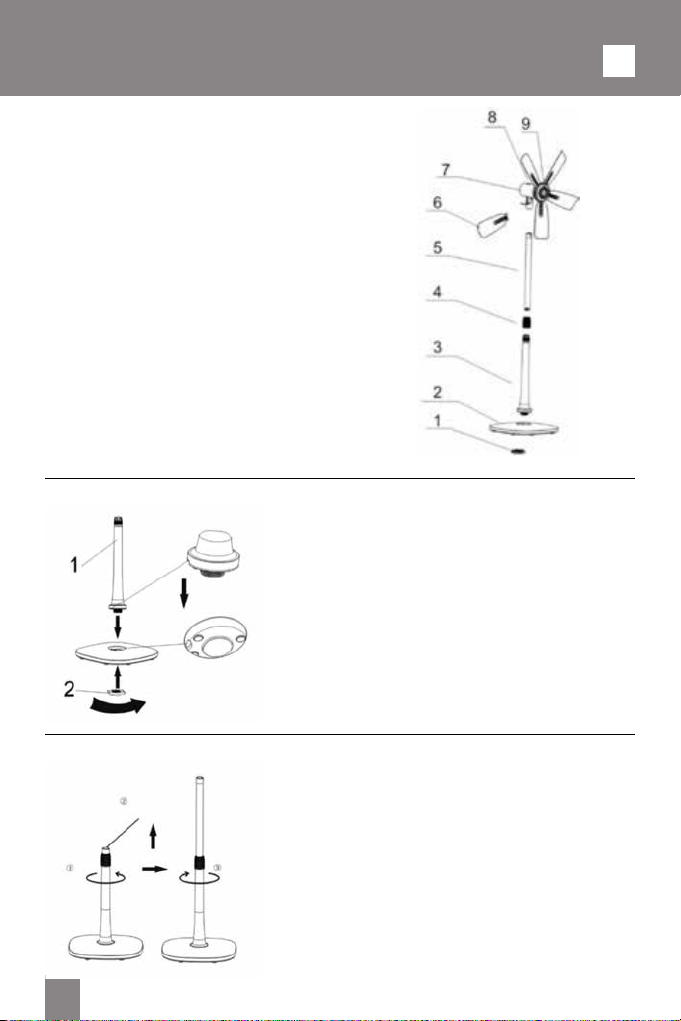

DESCRIZIONE DEL PRODOTTO E ACCESSORI
1. Controdado base
2. Base
3. Palo
4. Raccordo tubo telescopico
5. Tubo telescopico
6. Pala
7. Interruttore ON/OFF
8. Testa del ventilatore
9. Disco frontale
ASSEMBLAGGIO
Rimuovere il materiale di imballaggio e collocare tutti i
componenti su una supercie piana e stabile
Istallazione base
Inserire il palo (3) nella base (2) e ssarlo, avvitando il
controdado sotto la base, come indicato in gura 1.
Figura 1.
Istallazione tubo telescopico
Come indicato in gura 2, svitare il raccordo (4), allungare il
tubo telescopico alla massima altezza e poi ssare avvitando il
raccordo nella direzione opposta.
Figura 2.

7
IT
MODALITA’DI UTILIZZO:
Posizionare il ventilatore su una supercie piana e stabile, non posizionarlo su un piano con inclinazione
superiore ai 10°. Collegare il ventilatore alla presa di corrente e premere l’interruttore nel retro della testa
del ventilatore. Per spegnere il prodotto premere nuovamente l’interruttore e scollegare dalla rete elettrica.
Scollegare il prodotto dalla rete elettrica quando non in uso e ogni qualvolta si debba eettuare un’attività di
pulizia e manutenzione.
PULIZIA E MANUTENZIONE
Scollegare il cavo di alimentazione prima di procedere con qualsiasi operazione di pulizia e manutenzione.
Attendere qualche minuto dopo l’uso per far rareddare il prodotto, prima di procedere con qualsiasi operazione
di pulizia e manutenzione. Non immergere mai il prodotto in acqua. Pulire l’esterno dell’apparecchio con un
panno umido e asciugare con un panno morbido. Non usare mai solventi o abrasivi. Non pulire mai i componenti
dell’apparecchio con liquidi inammabili. I vapori potrebbero causare incendi o esplosioni. In caso di prolungato
inutilizzo, smontare il prodotto e riporlo nella confezione originale in un luogo fresco e asciutto.

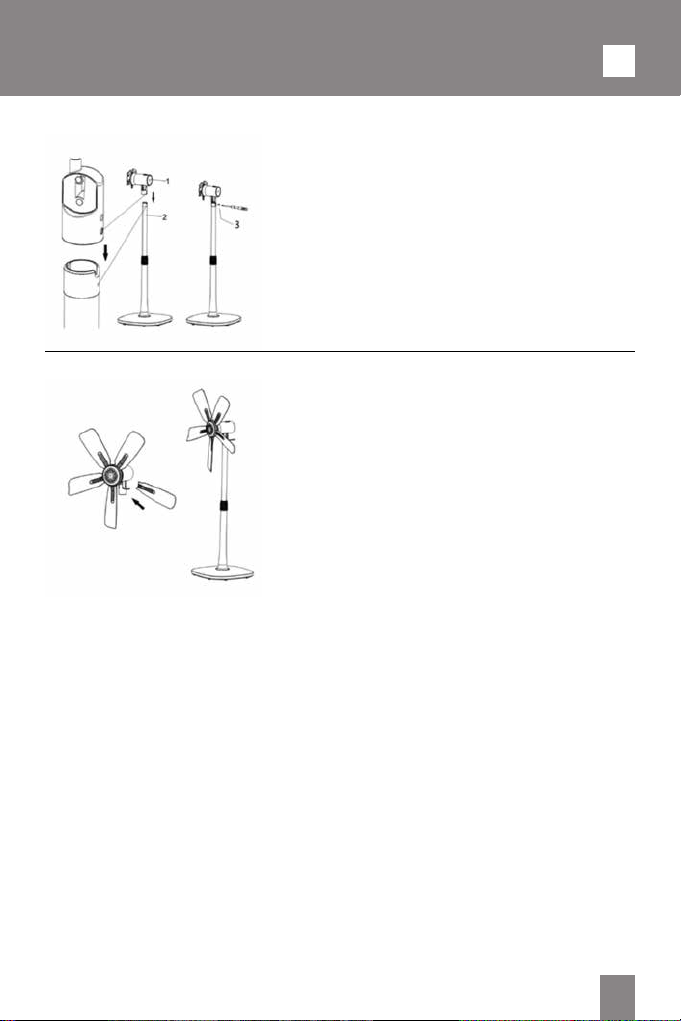

Istallazione pale
Inserire le pale nella testa del ventilatore come indicato in
gura 4.
Istallazione testa del ventilatore
Come indicato in gura 3, inserire la testa del ventilatore sul
tubo telescopico, facendo attenzione che i fori sulla testa
coincidano con quelli presenti sul tubo.
Utilizzando il cacciavite e le viti in dotazione ssare
fermamente le due parti.
Figura 4.
Figura 3.

8
IT
Problema Causa Soluzione
Il ventilatore non parte 1. La spina non è inserita nella presa
2. La spina non è inserita del tutto
nella presa
3. Non è stato premuto l’interruttore
4. Il prodotto è difettoso
1. Inserire la spina nella presa
2. Inserire la spina correttamente
nella presa
3. Premere l’interruttore posizionato
nella testa del ventilatore
4. Contattare il servizio di assistenza
tecnica
Il ventilatore non si spegne Il prodotto è difettoso Contattare il servizio di assistenza tecnica
Il ventilatore è eccessivamente
rumoroso quando in uso
1. Le pale non sono state montate
correttamente
2. Le pale sono deformate
1. Inserire le pale sulla testa del
ventilatore seguendo le istruzioni sopra
2. Contattare il servizio di assistenza
tecnica
Descrizione Simbolo Valore Unità
Portata massima aria F 70,24 m3/min
Potenza assorbita dal ventilatore P 8,09 W
Valori di esercizio SV 8,68 (m3/min)/W
Consumo elettrico in modo“attesa” PSB 0 W
Consumo elettrico stagionale Q 2,589 kWh/a
Livello di potenza sonora del ventilatore LWA 48,0 dB(A)
Velocità massima dell’aria C 2,14 metri/secondo
Norma di misura IEC 60879:1986+corr.1992
Referente Innoliving Spa Via Merloni, 9 60131 Ancona
INDIVIDUAZIONE GUASTI
SPECIFICHE TECNICHE

9
IT
Questo prodotto è conforme a tutte le direttive
europee applicabili.
Leggere attentamente le istruzioni per l’uso.
Apparecchio con isolamento elettrico di classe II
ETICHETTA DATI
INN-514
VENTILATORE PIANTANA - STAND FAN
220-240V~50Hz 8W
Innoliving Spa
Via Merloni 9 - 60131 Ancona - Italy
MADE IN CHINA Lot n.
INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014“Attuazione
della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il
simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne della
propria vita utile deve essere raccolto separatamente dagli altri riuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a ne vita agli
idonei centri di raccolta dierenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore
al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a
zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L’adeguata raccolta dierenziata per l’avvio
successivodell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile
contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui
è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

10
GB
STAND FAN
Thank you for purchasing Innoliving stand fan INN-514. Before use, read the instruction
manual carefully and keep this manual safe for future references
WARNINGS
• Keep all packaging material (plastic bags, cardboard. Polystyrene,
etc.) out of reach of children since they are potential sources of
danger and must be disposed as provided by law.
• Protect the product from extreme temperatures, direct sunlight,
strong vibrations, excessive moisture, liquids, gases, vapours or
ammable solvents. Do not subject the product to mechanical stress
• Handle the product with caution. Bumps, blows or even a fall from
a minimum height could damage it.
• This product can be used by children older than 8 years old and
persons with reduced physical, mental or sensory capacity, or lack
of experience and knowledge only if under supervision or if they
received appropriate instructions regarding the safe use of the
equipment and have fully learned the associated risks.
• Children should be supervised to ensure they do not play with the
appliance.
•This product is not a toy. Keep this product out of reach of children
and pets.
• Cleaning and maintenance operation should not be carried out by
children without supervision.
• Do not touch the product if your hands are wet.
• The plugs must never be connected or disconnected with wet
hands.
• Danger of electric shock! Do not immerse the product in water.
• Do not use the fan near an open window to avoid a short circuit
caused by dripping or rain water.

11
GB
• Do not use the appliance if damaged.
• Make sure that there are no objects such as fabrics or hair near the
fan that can get caught on its blades.
• Danger of injury! While the product is operating, do not insert
objects through the slots in the grids.
• Do not leave the product unattended when it is operating.
• Do not cover the product when it is operating.
•Theplugsocketmustbeneartheunitandmustbeeasilyaccessible.
• Never disconnect the product from the USB port by pulling the
cable, always unplug it by pulling the connector.
• Disconnect the product from the USB port when it is not used for
a long period.
• For safety reasons, always unplug the connector from the USB
port in the event of a lightning storm.
• Make sure that the power cord is not crushed, bent, damaged
by sharp objects or exposed to other mechanical stresses. Avoid
excessive thermal loads due to excessive heat or extreme cold. Do
not modify the power cord. A damaged cord can cause a deadly
electric shock.
• If the power cord is damaged, do not touch it. First of all, switch o
the relevant power socket and then carefully disconnect the plug
from the socket. Never use the product with a damaged power cord.
• If the cord or plug is damaged, it must be replaced by the
manufacturer or its after sales service or any other person with
similar qualications to prevent any risk.
• In case of failure or malfunction of the appliance, switch it o and
do not tamper with it. For any repairs, contact only an authorized
technical assistance center.

12
GB
PRODUCT DESCRIPTION AND ACCESSORIES
1. Locknut for base
2. Base
3. Pole
4. Telescope pipe tting
5. Telescopic tube
6. Blade
7. ON/OFF Switch
8. Fan Head
9. Front disc
ASSEMBLY
Remove the packing material and place all components
on a at and stable surface.
Intallation - Base
Insert the pole (3) on the base (2) and x it, screwing the
locknut under the base, as shown in gure 1.
Figure 1.
Telescopic pipe installation
As shown in gure 2, unscrew the tting (4), lengthen the
telescopic tube at the maximum height and then x by
screwing the tting in the opposite direction.
Figure 2.

13
GB
HOW TO USE
Place the fan on a at and stable surface. Do not place it on a table with an inclination of more than 10 °.
Connect the fan to the power outlet and press the switch on the back of the fan head.
To switch o the product, press the switch again and disconnect from the mains.
Disconnect the productfromthe mains when not inuseandbefore proceedwithany cleaning or maintenance
operation.
CLEANING AND MAINTENANCE
Unplug the power cord before proceeding with any cleaning or maintenance operation.
After use, wait a few minutes and let the product to cool completely down before proceeding with any
cleaning and maintenance operation. Never immerse the product in water. Wipe the outside of the
appliance using a damp cloth and then dry it with a soft cloth. Never use solvents or abrasives. Never clean
the appliance components with ammable liquids. Vapors may cause res or explosions. In case of prolonged
non-use, remove the product and store it in its original packaging in a cool and dry place.
Installation of blades
Insert the blades into the fan head as shown in gure 4.
An Head Installation
As shown in gure 3, insert the fan head on the telescopic
tube, making sure that the holes on the head coincide with
those on the tube. Using the screwdriver and the supplied
screws, rmly x the two parts.
Figure 4.
Figure 3.

14
GB
Problem Cause Solution
The fan does not work 1. The plug is not inserted in the socket
2. The plug is not fully inserted into the
socket.
3. The switch has not been pressed
4. The product is faulty
1. Insert the plug into the socket
2. Insert the plug correctly into the socket
3. Press the switch located in the fan
head
4. Contact the authorized after sales
service
The fan does not turn o The product is faulty Contact the authorized after sales service
The fan is excessively noisy when
in use
1. The blades have not been assembled
correctly
2. The blades are deformed
1. Insert the blades on the fan head
following the instructions above
mentioned.
2. Contact the authorized after sales
service
Description Symbol Value Unit
Maximum air ow F 70,24 m3/min
Power absorbed by fan P 8,09 W
Operating values SV 8,68 (m3/min)/W
Electrical consumption in“waiting”mode PSB 0 W
Seasonal electricity consumption Q 2,589 kWh/a
Sound power level of the fan LWA 48,0 dB(A)
Maximum air speed C 2,14 meter/second
Measurement standard IEC 60879:1986+corr.1992
Contact Innoliving Spa Via Merloni, 9 60131 Ancona
TROUBLESHOOTING
TECHNICAL SPECIFICATION

15
GB
This product complies with all the applicable EU
Directives.
Read the instruction manual carefully
Appliance with electrical insulation class II.
RATING LABEL
INN-514
VENTILATORE PIANTANA - STAND FAN
220-240V~50Hz 8W
Innoliving Spa
Via Merloni 9 - 60131 Ancona - Italy
MADE IN CHINA Lot n.
INFORMATION TO USERS according to Legislative Decree No. 49 of March 14, 2014 “ 2012/19/
UE Implementation of the Directive on Waste Electrical and Electronic Equipment (WEEE)“. The
crossed-out dustbin symbol indicates that the product at the end of its life must be collected
separately from other waste.
The user should, therefore, take the equipment with the essential components at the end of its useful life to
the separate collection center of electronic and electrical waste, or return it to the retailer when purchasing
new equipment of equivalent type, in ratio of one to one, or one to zero for devices with larger side less than 25
CM. The separate collection for the decommissioned equipment for recycling, treatment and environmentally
compatible disposal contributes to avoid possible negative eects on the environment and human health and
promotes recycling of the materials. Improper disposal of the product by the user entails the application of
administrative sanctions according to Legislative Decree No. 49 of 14 March 2014

Innoliving Spa
Via Merloni, 9
60131 Ancona Italy
Tel [phone]
www.innoliving.it
MADE IN CHINA
Rev.00_01.2019
