Inspire Aruba plus PG44301 User manual

*
YEARS
GUARANTEE
5
EAN CODE : 3276000552239
Notice de Montage -
Utilisation - Entretien Instrucciones de Montaje,
Utilización y Mantenimiento
Instruções de Montagem,
Utilização e Manutenção Istruzioni per il Montaggio, l'Uso e la Manutenzione
Εγχειρίδιο συναρμολόγησης,
χρήσης και συντήρησης Instrukcja Montażu,
Użytkowania i Konserwacji
Assembly - Use -
Maintenance Manual
FR ES PT IT
EL PL UA
Manual asamblare,
utilizare și întreținere
RO
KZ
EN
Керівництво По Збірці
і Експлуатації
Traductiondelaversionoriginaledumoded’emploi/TraduccióndelasInstruccionesoriginales/TraduçãodasInstruçõesOriginais/Traduzionedelleistruzionioriginali /Μετάφρασητωνπρωτότυπωνοδηγιών/ Tłumaczenie
instrukcjioryginalnej// e/Traducereainstruciunilororiginale/OriginalInstructions
Aruba plus
PG44301
NO:1100C
Жинау, пайдалану және
техникалық қызмет
көрсету нұсқаулығы
2020/01-V01
LM客PG44301说明书
尺寸：145x210mm
纸张：双胶纸80g

Cx3
B
G
F
E
D
H
x2
x4
x2
x3
4x16
4x30
A
Hx2
Ix4
Jx6
Kx3
2

Montage / Montaje / Montagem / Montaggio / Συναρμολόγηση /
Montaż / Сборка / Збiрка / Montaj / Assembly
Utilisation / Utilización / Utilização / Uso / Χρήση / Użytkowanie /
Использование / Використання / Utilizare / Use
p3
54 60
p3
61 68
#8
p3
4 53
FR:Mentions Légales & Consignes de Sécurité / ES:Instrucciones Legales y de Seguridad / PT:Avisos Legais e
instruções de Segurança / IT:Istruzioni Legali e di Sicurezza / EL:Νομικό σημείωμα και οδηγίες ασφαλείας /
PL:Uwagi Prawne i Instrukcja Bezpieczenstwa / KZ:Қауіпсіздік және құқықтық басшылық /
UA:Керівництво З Техніки / RO:Manual privind siguranţa / EN:Legal & Safety Instructions
3

1. Symboles d’avertissement
2. Consignes de sécurité générales
Merci de lire attentivement les consignes.
Lampe
Prise de terre
Merci de lire attentivement ces consignes avant d'utiliser l'équipement et de les conserver
précieusement an de pouvoir vous y référer ultérieurement. Si nécessaire, transmettre ce mode
d'emploi à un tiers.
AVERTISSEMENT: Lorsque vous utilisez une installation électrique, veuillez
respecter les mesures de sécurité élémentaires pour réduire les risques d'incendie,
de choc électrique et de blessures personnelles.
AVERTISSEMENT: En cas d'oscillation inhabituelle, veuillez arrêter immédiatement
d’utiliser le ventilateur de plafond et contacter le fabricant, son agent de service ou
des personnes qualiées.
1) Général
Vérier si les caractéristiques électriques de ce luminaire sont compatibles avec votre installation.
L'utilisation non autorisée ou la modication technique de l'appareil peut occasionner des risques pour
la vie et la santé.
Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacités
physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins
qu'elles n'aient reçu une supervision ou des consignes concernant l'utilisation de l'appareil par une
personne responsable de leur sécurité.
Cet appareil est réservé à une utilisation strictement intérieure, a l'exception des salles d'eau ou de
pièces à forte humidité.
Les moyens de déconnexion doivent être intégrés aux câbles existants conformément aux règles
électriques en vigueur.
Avant d'appuyer sur l’interrupteur coulissant réversible, il est nécessaire d’arrêter les lames en éteignant
le ventilateur.
Distance minimal entre la lampe et tout objet éclairé (0,5 mètre)
Attention, risque de choc électrique
0.5 m
4
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

3. Règles de sécurité spéciques
Le support de montage du ventilateur peut soutenir une charge de
28,5 kg.
Le ventilateur doit être installé de manière à ce que les lames se
trouvent à plus de 2,3m du sol et la distance entre les lames et le
mur soit d'au-moins 0,6m.
Le fournisseur décline toute responsabilité en cas de dommages corporels ou matériels dus à une
mauvaise utilisation ou installation du ventilateur. En cas de doute, merci de contacter un électricien.
Les enfants doivent être surveillés an de s'assurer qu'ils ne jouent pas avec l'équipement.
Merci d'être très vigilant lorsque vous travaillez près de lames rotatives.
Avertissement: à installer uniquement hors de portée de bras.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes ayant des
capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances
s'ils ont reçu une supervision ou des consignes concernant l'utilisation de l'appareil en toute sécurité et
comprennent les dangers associés. Le nettoyage et l'entretien utilisateur ne doivent pas être réalisés
par des enfants sans surveillance.
2) Sécurité électrique
Le produit doit être installé par un électricien autorisé selon les codes électriques nationaux.
Le remplacement de pièces du système de suspension de sécurité doit être eectué par le fabricant,
son agent de service ou des personnes dûment qualiées.
Le montage du système de suspension doit être eectué par le fabricant, son agent de service ou des
personnes dûment qualiées.
Un sectionneur tous pôles avec espace d'isolement de 3mm doit être intégré au câblage xe
conformément aux codes électriques nationaux.
Ce produit est conforme aux normes de sécurité en vigueur. Les réparations doivent être exclusivement
réalisées par des techniciens qualiés utilisant des pièces de rechange d’origine. Le non-respect de
cette consigne peut être particulièrement dangereux pour les utilisateurs.
Min: 0,6 m
Min: 2,3 m
5
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

4. Protection de l'environnement
Les produits électriques ne doivent pas être jetés avec les ordures ménagères. Ils
doivent être mis au rebut dans des points de collecte municipaux an d'assurer un
traitement écologique adapté conforme aux réglementations locales. Merci de
contacter vos autorités locales ou votre stockiste pour obtenir plus d'informations et
conseils sur le recyclage.
Le matériau de l'emballage est recyclable. Jeter l'emballage de manière à respecter
l'environnement et le mettre à disposition des services de collecte de matériaux
recyclables.
ATTENTION!
5. Caractéristiques des équipements
6. Maintenance/nettoyage
Merci de toujours débrancher l'équipement avant de le nettoyer ou d'eectuer la maintenance.
Ne jamais utiliser d'éponge humide pour nettoyer l'appareil.
An de ne pas endommager le produit, il est conseillé d’utiliser des équipements adaptés aux surfaces
fragiles et des produits ralentissant l’usure de l’appareil.
6.68 (m/min)/W
Débit d'air maximal du ventilateur
CARACTERISTIQUES TECHNIQUES
Tension nominale 220V-240V
Max.28W
LED 22W
Puissance de transmission
Puissance nominale
Type d'ampoule
Protection
N° IP
5.7 kg
Poids
157.47 m /min
Valeur de service
Max. 49.9 dB(A)
Niveau de puissance acoustique du ventilateur
Max. -27dbm
Fréquence d’exploitation 433,92 MHz
Fréquence nominale 50Hz
class I
IP 20 (Seulement pour la lumière)
6
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

7. Guide de réparation
PROBLEME
Le ventilateur
ne démarrera
pas
Le ventilateur est sous protection.
Le fusible ou le disjoncteur a sauté.
Défaire les branchements électriques
du ventilateur.
Le régulateur de vitesse n'est pas dans
la bonne position.
Le ventilateur
est bruyant
Bruit
mécanique
Le ventilateur
tremble
Auvent supérieur touchant le plafond.
Vis des lames de ventilateur desserrées.
Ventilateur plafond non xé au plafond.
Régulateur de vitesse incorrect.
Les lames de ventilateur ne sont pas
placées à l'horizontale par rapport au
plafond.
Les vis des lames sont desserrées.
Veuillez mesurer la distance qui sépare le
plafond des extrémités des lames, puis faites
tourner le ventilateur an de vérier que toutes
les lames se trouvent à égale distance du
plafond (les réglages ne peuvent pas se faire en
appuyant simplement vers le bas ou le haut sur
les supports de lames).
Assurez-vous que toutes les vis sont bien xées.
Merci de prévoir au moins 8 heures de mise en
condition.
Plafond en forme d'auvent inférieur pour
assurer un dégagement minimum de 3mm.
Resserrer toutes les vis sur les lames du
ventilateur sans jamais les serrer de manière
excessive.
Resserrer toutes les vis de la plaque ou du
support de suspension.
Modier la manette par un modèle fourni.
Redémarrez le ventilateur après 10 secondes
sans alimentation électrique.
Vérier les fusibles ou disjoncteurs circuit
principal et du circuit de dérivation.
Vériez les connexions électriques entre les
câbles et le ventilateur.
Vériez la position du régulateur de vitesse.
CAUSE PROBABLE REMEDE SUGGERE
8. Autres (entretien, réparation, garantie...)
Faire réparer votre installation par une personne qualiée.
Ce produit électrique est conforme aux principes de sécurité en vigueur.
Les réparations doivent uniquement être assurées par des personnes qualiées, avec des pièces de
rechange d'origine, le non-respect de ce principe pourra présenter des dangers importants pour
l'utilisateur.
Merci de contacter le revendeur du produit pour tous vos besoins éventuels de SAV.
Veuillez contacter le magasin dans lequel vous avez acheté le produit si vous avez perdu le mode
d'emploi.
5 ans de garantie pour la puce LED uniquement et seulement en cas d'utilisation privée à hauteur de 8
heures par jour pour le produit LED intégré.
La source lumineuse de ce luminaire doit impérativement être remplacée par le fabricant ou son agent
de service, ou une personne présentant des qualications similaires.
7
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

Ventilateur de plafond avec télécommande sans fil
PG44301
8
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN
EN 62321-7-2:2017
ISO 17075-1:2017
IEC TC 111 WG3
IEC 62321-1:2013 and IEC 62321-2:2013
IEC 60879:1986
EN 60704-2-7:1998
EN 50564:2011
874/2012/EC
EN 13032-1:2004+A1:2012
prEN 13032-4
CIE 13.3:1995
CIE 15:2004
CIE 18.2:1983
CIE 84:1989
CIE 97:2005
EN 62612:2013
IEC 62717:2014+AMD1:2015CSV
IEC 62722-1:2014
IEC/PAS 62722-2-1:2014
EN 60081:1998(incl. all amendments up to A4:2010)
ANSI/UL 1598-2008
Directive ROHS 2011/65/EU & 2015/863/EU
ERP (EC)No.206/2012& Directive 2009/125/EC;
(EU)No.1194/2012 , (EU)2015/1428 , (EC)No 244/2009 , (EC)No 859/2009
Cette déclaration de conformité est émise sous l'unique responsabilité du fabricant.
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-80:2003+A1:2004+A2:2009
EN 62233:2008
EN 60598-1:2015+A1:2018
EN 60598-2-1:1989
IEC TR 62778:2014
EN 62493:2015
EN 300 220-2 V3.1.1:2017-02
EN 301 489-1 V2.2.0:2017-03
EN 301 489-3 V2.1.1:2017-03
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-1:2017
EN 55014-2: 2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62479:2010
IEC 62321-3-1:2013
IEC 62321-5:2013
IEC 62321-4:2017
IEC 62321-7-1:2015
IEC 62321-6:2015
07/11/2018
18
Richie PERMAL
Supplier Quality Leader
Authorized representative of Bruno Pottie, Global Sourcing Leader
ADEO Services 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN – France

1. Símbolos de advertencia
2. Instrucciones generales de seguridad
Antes de utilizar el aparato, lea atentamente el manual de instrucciones, y guárdelo para poder volver a
consultarlo más adelante o por si fuera necesario transferirlo a un tercero.
ADVERTENCIA: Siempre que se utilizan aparatos eléctricos, es necesario adoptar
algunas precauciones básicas para reducir los riesgos de incendio, choque eléctrico
y lesiones personales.
ADVERTENCIA: Si observa un movimiento oscilante inusual, deje de utilizar
inmediatamente el ventilador de techo y póngase en contacto con el fabricante, su
servicio técnico o un profesional debidamente cualicado.
1) General
Compruebe que las especicaciones eléctricas de este equipo sean compatibles con su instalación.
El uso no autorizado o la modicación técnica del aparato pueden poner en peligro la vida o la salud.
Este aparato no lo deben utilizar personas (niños incluidos) con capacidades físicas, sensoriales o
mentales reducidas, o que carezcan de la experiencia y los conocimientos necesarios, salvo que una
persona responsable de su seguridad las supervise o instruya sobre el uso del aparato.
Este aparato es para uso en interiores, excepto en salas húmedas.
Deben incorporarse medios de desconexión al cableado de la red de acuerdo con las normas eléctricas
vigentes.
Antes de accionar el interruptor deslizante del modo reversible, es necesario detener el movimiento de
las palas apagando el ventilador.
El proveedor declina cualquier responsabilidad por las posibles lesiones personales o daños a la
propiedad que se deriven de un uso o de una instalación incorrectos del ventilador. En caso de duda,
recurra a un electricista.
Vigile que los niños no jueguen con el aparato.
Lea atentamente las instrucciones.
Lámpara
Conexión a tierra
Distancia mínima entre la lámpara y cualquier objeto iluminado (0,5 metro)
Cuidado, peligro de descarga eléctrica
0.5 m
9
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

3. Normas especícas de seguridad
El soporte de montaje de la base del ventilador puede soportar una
carga de 28,5 kg.
El ventilador debe instalarse de manera que las palas estén a más de
2,3 m del suelo y a una distancia mínima de 0,6 m de las paredes.
Tenga cuidado cuando trabaje cerca de las palas giratorias.
Advertencia: Solamente debe instalarse fuera del alcance de los brazos.
Este aparato lo pueden utilizar niños de 8 años o más y personas con capacidades físicas, sensoriales o
mentales reducidas o sin experiencia ni conocimientos, si se las supervisa o se las instruye en el uso
seguro del aparato y comprenden los riesgos que conlleva. La limpieza y el mantenimiento a cargo
del usuario no los deben realizar niños sin supervisión.
2) Seguridad eléctrica
El producto debe instalarlo únicamente un electricista profesional, y con arreglo a la normativa vigente.
La sustitución de piezas del dispositivo del sistema de suspensión de seguridad la deben realizar el
fabricante, su servicio técnico, o personas debidamente cualicadas.
El montaje del sistema de suspensión lo deben efectuar el fabricante, su servicio técnico o personas
debidamente cualicadas.
En el cableado jo, debe incorporarse un seccionador multipolo con una distancia de aislamiento de
3 mm, de acuerdo con la normativa eléctrica aplicable.
Este producto es conforme con las normas de seguridad vigentes. Las reparaciones deben realizarlas
exclusivamente técnicos cualicados que utilicen repuestos originales. El incumplimiento de cualquiera
de estas instrucciones puede ser especialmente peligroso para los usuarios.
4. Protección medioambiental
Los productos eléctricos no se deben tirar a la basura con los residuos domésticos.
Deben entregarse en un punto limpio para su eliminación con arreglo a la normativa
local.
Póngase en contacto con las autoridades locales o con su establecimiento para que le
asesoren en materia de reciclaje.
El material del embalaje es reciclable. Deseche el embalaje de una manera respetuosa
con el medio ambiente, y de forma que lo puedan retirar los servicios de recogida de
residuos para reciclarlo.
¡ATENCIÓN!
Mínimo: 0,6 m
Mínimo: 2,3 m
10
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

5. Especicaciones del aparato
6. Mantenimiento / Limpieza
Desconecte siempre el aparato antes de limpiarlo o realizar tareas de mantenimiento.
No utilice nunca una esponja húmeda para limpiar el aparato.
Para no dañar el producto, es recomendable utilizar herramientas adecuadas para supercies
frágiles y aplicar productos que reduzcan el desgaste del aparato.
6.68 (m/min)/W
Caudal máximo del ventilador
CARACTERÍSTICAS TÉCNICAS
Tensión nominal 220V-240V
Máximo: 28W
LED 22W
Potencia de transmisión
Potencia nominal
Tipo de bombilla
Protección
Clasicación IP
5.7 kg
Peso
157.47 m /min
Valor de servicio
Max. 49.9 dB(A)
Nivel de potencia acústica del ventilador
Máximo: -27 dBm
Frecuencia operativa 433,92 MHz
Frecuencia nominal 50Hz
class I
IP 20 (Solo para luz)
11
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

7. Guía de reparación
PROBLEMA
El ventilador
no se pone en
marcha
El ventilador está bajo protección.
Ha saltado el fusible, el disyuntor o el
diferencial del circuito.
Las conexiones de la línea de
alimentación al ventilador no están
bien apretadas.
El controlador de velocidad no está en
la posición correcta.
El ventilador
hace ruido
Ruido
mecánico
El ventilador
se tambalea
La parte superior de la cubierta toca
con el techo.
Los tornillos de las palas del ventilador
están ojos.
El ventilador no está debidamente
sujeto al techo.
El controlador de velocidad no es
correcto.
Las palas del ventilador no están
horizontales respecto del techo.
Los tornillos de las palas están ojos.
Mida desde el techo hasta la punta de las palas,
y gire el ventilador para comprobar que todas
las palas tengan la misma distancia al techo (no
ajuste presionando hacia arriba o hacia abajo
los soportes de las aspas, ni siquiera
levemente).
Asegúrese de que todos los tornillos estén bien
sujetos.
Deje pasar al menos 8 horas como periodo de
asentamiento.
Baje la cubierta del aparato para conseguir una
separación mínima de 3 mm entre las palas y el
techo.
Vuelva a apretar todos los tornillos de las palas
del ventilador, pero nunca en exceso.
Vuelva a apretar todos los tornillos del soporte
o de la placa colgante.
Cambie el controlador.
Espere 10 segundos con el ventilador apagado,
y luego vuelva a ponerlo en marcha.
Compruebe los fusibles o disyuntores del
circuito principal y del de derivación.
Compruebe las conexiones de la red eléctrica
al cableado del ventilador.
Compruebe la posición del controlador de
velocidad.
CAUSA PROBABLE SOLUCIÓN PROPUESTA
8. Otros (Posventa, Reparaciones, Garantía, etc.)
Recurra a un profesional si debe reparar el aparato.
Este aparato eléctrico cumple las exigencias oportunas en materia de seguridad.
Las reparaciones debe realizarlas exclusivamente personal cualicado, utilizando repuestos originales.
No hacerlo puede suponer un gran peligro para los usuarios.
Si tiene alguna duda, póngase en contacto con el establecimiento donde haya comprado el producto,
para solicitar la asistencia del servicio posventa.
Si se le extravía el manual de instalación, póngase en contacto con el establecimiento donde haya
comprado el producto.
La garantía es de 5 años exclusivamente para el chip LED, para un uso doméstico de 8 horas/día del
producto LED integrado.
La fuente de luz de este aparato solamente la puede sustituir el fabricante, su servicio técnico, o una
persona con cualicación similar.
12
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

Ventilador de techo con mando a distancia inalámbrico
PG44301
13
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

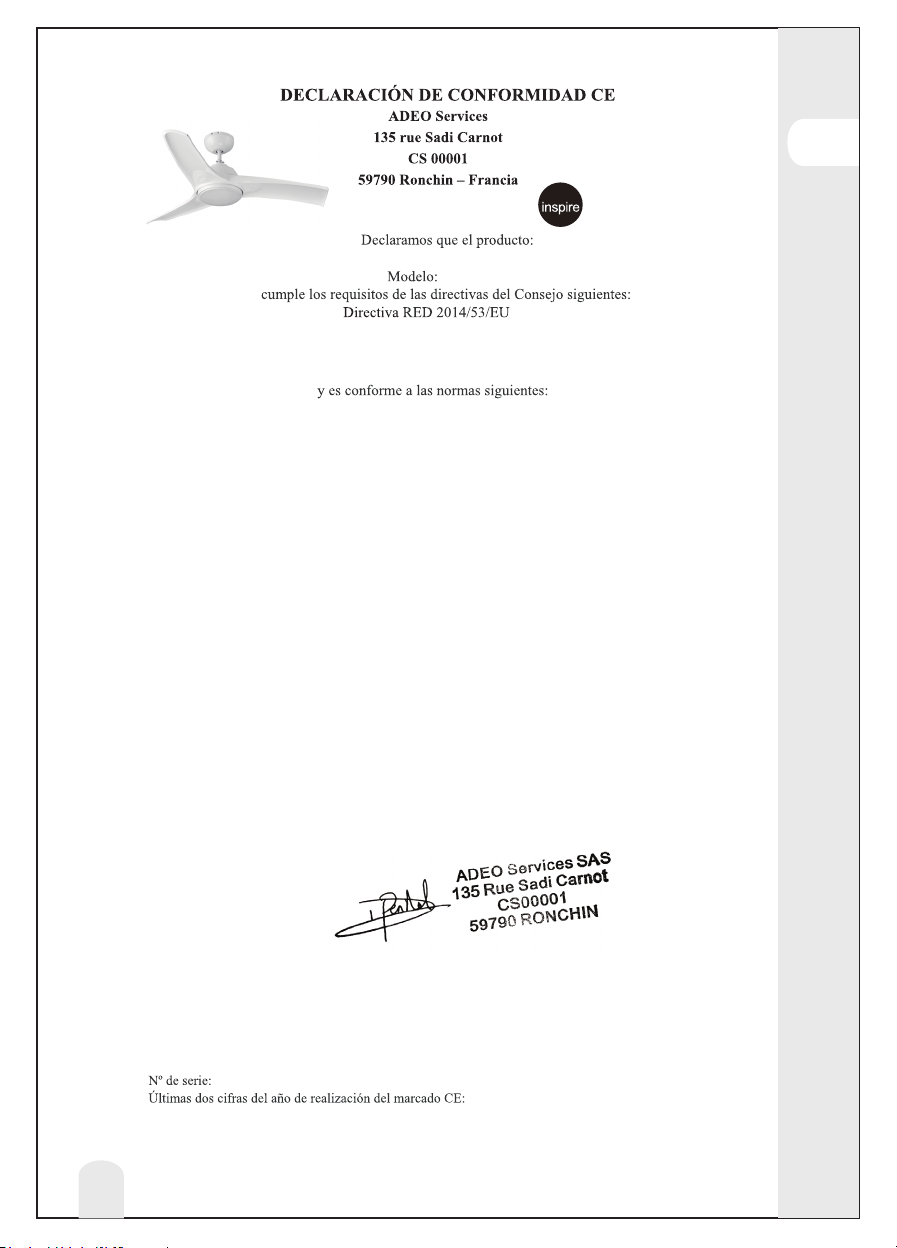

Directiva ROHS 2011/65/EU & 2015/863/EU
ERP (EC)No.206/2012& Directiva 2009/125/EC;
(EU)No.1194/2012 , (EU)2015/1428 , (EC)No 244/2009 , (EC)No 859/2009
La presente declaración de conformidad se expide bajo la única y exclusiva responsabilidad del fabricante.
07/11/2018
18
Richie PERMAL
Supplier Quality Leader
Authorized representative of Bruno Pottie, Global Sourcing Leader
ADEO Services 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN – France
EN 62321-7-2:2017
ISO 17075-1:2017
IEC TC 111 WG3
IEC 62321-1:2013 and IEC 62321-2:2013
IEC 60879:1986
EN 60704-2-7:1998
EN 50564:2011
874/2012/EC
EN 13032-1:2004+A1:2012
prEN 13032-4
CIE 13.3:1995
CIE 15:2004
CIE 18.2:1983
CIE 84:1989
CIE 97:2005
EN 62612:2013
IEC 62717:2014+AMD1:2015CSV
IEC 62722-1:2014
IEC/PAS 62722-2-1:2014
EN 60081:1998(incl. all amendments up to A4:2010)
ANSI/UL 1598-2008
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-80:2003+A1:2004+A2:2009
EN 62233:2008
EN 60598-1:2015+A1:2018
EN 60598-2-1:1989
IEC TR 62778:2014
EN 62493:2015
EN 300 220-2 V3.1.1:2017-02
EN 301 489-1 V2.2.0:2017-03
EN 301 489-3 V2.1.1:2017-03
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-1:2017
EN 55014-2: 2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62479:2010
IEC 62321-3-1:2013
IEC 62321-5:2013
IEC 62321-4:2017
IEC 62321-7-1:2015
IEC 62321-6:2015

1. Símbolos de advertência
2. Instruções gerais de segurança
Leia este manual de instruções atentamente antes de utilizar o aparelho e guarde-o para futuras
consultas e, se necessário, entregue o manual de instruções a uma terceira pessoa.
ADVERTÊNCIA: Ao utilizar aparelhos elétricos, devem ser sempre seguidas algumas
precauções de segurança básicas para reduzir os riscos de incêndio, choques
elétricos e ferimentos.
ADVERTÊNCIA: Se for observado um movimento de oscilação fora do comum, pare i
mediatamente de utilizar a ventoinha de teto e entre em contato com o fabricante,
com o seu agente de serviço ou pessoas devidamente qualicadas.
1) Generalidades
Verique se as especicações elétricas do aparelho são compatíveis com a sua instalação.
A utilização não autorizada ou a modicação técnica do aparelho podem causar riscos para a vida e para
a saúde.
Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas,
sensoriais ou mentais reduzidas, ou por pessoas sem experiência e conhecimentos, exceto se forem
supervisionadas ou se receberem instruções relativas à utilização do aparelho por alguém responsável
pela sua segurança.
Este aparelho destina-se unicamente a ser utilizado no interior, com exceção de salas húmidas ou
molhadas.
A cablagem deve incorporar meios para desligar a alimentação elétrica em conformidade com os
regulamentos para instalações elétricas aplicáveis.
Antes de empurrar o interruptor deslizante reversível, é necessário parar o movimento das pás
desligando a ventoinha.
Leia as instruções cuidadosamente.
Lâmpada
Terra de proteção
Distância mínima entre o candeeiro e qualquer objecto iluminado (0,5 metros)
Atenção, risco de choques elétricos
0.5 m
14
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

3. Regras de segurança especícas
O suporte de montagem da base da ventoinha pode suportar uma
carga de 28,5 kgs.
A ventoinha deve ser instalada de modo a que as pás quem a uma
altura mínima de 2,3 m acima do chão e com as pás a uma distância
mínima de 0,6 m de qualquer parede.
O fornecedor não aceita qualquer responsabilidade por danos pessoais ou danos materiais decorrentes
de uma incorreta utilização ou instalação da ventoinha. Em caso de dúvidas, chame um eletricista.
As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
Tenha cuidado ao trabalhar perto das pás em rotação.
Advertência: a ventoinha deve ser sempre instalada fora do alcance de qualquer pessoa.
Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com
capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência e conhecimentos,
caso sejam supervisionadas ou se receberem instruções relativas à utilização do aparelho de forma
segura e compreenderem os riscos envolvidos. A limpeza e a manutenção não devem ser feitas por
crianças sem supervisão.
2) Segurança elétrica
O produto deve ser instalado por um eletricista qualicado e em conformidade com os regulamentos
nacionais para instalações elétricas.
A substituição de peças e do dispositivo do sistema de suspensão de segurança deve ser feita pelo
fabricante, por um seu agente de serviços ou pessoas adequadamente qualicadas.
A instalação do sistema de suspensão deve ser feita pelo fabricante, por um seu agente de serviços ou
pessoas adequadamente qualicadas.
Um disjuntor com uma distância de isolamento de 3 mm deve ser incorporado na cablagem xa em
conformidade com os regulamentos nacionais para instalações elétricas.
Este produto está em conformidade com as normas de segurança em vigor. As reparações devem ser
feitas unicamente por técnicos qualicados e utilizando peças sobressalente originais. Qualquer
incumprimento destas instruções pode ser particularmente perigoso para os utilizadores.
4. Proteção ambiental
Os produtos elétricos não devem ser eliminados juntamente com os resíduos domésticos.
Devem ser entregues num ponto de recolha municipal para reciclagem ecológica, em
conformidade com a regulamentação local. Contacte as suas autoridades locais ou o seu
concessionário para mais informações sobre a reciclagem.
Os materiais de embalagem são recicláveis. Elimine os materiais de embalagem de uma
forma ambientalmente segura e entregue-os a um serviço de recolha de materiais
recicláveis.
CAUTION!
Min: 0,6 m
Min: 2,3 m
15
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

5. Especicações do aparelho
6. Manutenção / Limpeza
Desligue sempre o aparelho antes de o limpar ou fazer qualquer trabalho de manutenção.
Nunca limpe o aparelho com uma esponja molhada.
Para evitar danicar o produto, aconselha-se a utilização de um equipamento de limpeza adaptado
às suas superfícies frágeis para reduzir o desgaste do aparelho.
6.68 (m/min)/W
Caudal máximo circulado pela ventoinha
TÉCNICAS CARATERÍSTICAS
Tensão nominal 220V-240V
Máx.28W
LED 22W
Potência emitida
Potência nominal
Tipo de lâmpada
Proteção
Número IP
5.7 kg
Peso
157.47 m /min
Valor de serviço
Máx.49.9 dB(A)
Nível de ruído da ventoinha
Máx. -27dbm
Frequência de funcionamento 433,92 MHz
Frequência nominal 50Hz
class I
IP 20 (Apenas para luz)
16
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

7. Guia de reparações
PROBLEMA
A ventoinha
não arranca
A ventoinha tem uma proteção.
Fusível queimado ou disjuntor
disparado.
Ligação da linha alimentação elétrica
para a ventoinha desapertada.
Controlador de velocidade na posição
errada.
A ventoinha é
ruidosa em
funcionamento
Ruído
mecânico
A ventoinha
oscila
A cúpula superior está a tocar no teto.
Parafusos das pás da ventoinha
desapertados.
Ventoinha de teto mal xa ao teto.
Controlador de velocidade incorreto.
As pás da ventoinha não estão
horizontais em relação ao teto.
Os parafusos das pás estão
desapertados.
Meça a distância entre o teto e as pontas das
pás, em seguida rode as pás e verique que
todas estão à mesma distância do teto (note
que podem ser feitos ajustes exercendo uma
ligeira pressão para cima ou para baixo nos
suportes das pás).
Certique-se de que todos os parafusos estão
bem apertados.
Preveja um período de rodagem de pelo menos
8 horas.
Desça a cúpula de teto para que tenha uma
folga de 3 mm.
Volte a apertar todos os parafusos das pás da
ventoinha mas sem apertar demasiado.
Volte a apertar todos os parafusos do suporte
ou placa de suspensão.
Substitua o controlador pelo fornecido com a
ventoinha.
Volte a ligar a ventoinha após 10 segundos sem
energia.
Verique os fusíveis ou o disjuntores do circuito
principal ou do ramal.
Verique a ligação da alimentação elétrica à
ventoinha.
Verique a posição do controlador de velocidade.
CAUSA PROVÁVEL CORREÇÃO SUGERIDA
8. Outras informações (Serviço, Reparação, Garantia, etc.)
O seu produto só deve ser reparado por uma pessoa devidamente qualicada.
Este produto elétrico está em conformidade com as exigência de segurança relevantes.
As reparações apenas devem ser feitas por pessoas qualicadas e utilizando peças sobressalentes
genuínas, caso contrário poderão existir perigos consideráveis para o utilizador.
Por favor contacte a loja onde adquiriu o produto se necessitar de serviços pós-venda ou se tiver
qualquer questão.
Por favor contacte a loja onde adquiriu o produto se tiver perdido o manual de instalação.
5 anos de garantia apenas para sistema do LED e apenas com base numa utilização residencial de 8
horas/dia para o LED integrado.
A fonte luminosa contida nesta luminária apenas pode ser substituída pelo fabricante ou por um seu
agente de serviços ou pessoa com qualicações semelhantes.
17
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

Ventilador de teto com controlo remoto sem fios
PG44301
18
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN
Directiva ROHS 2011/65/EU & 2015/863/EU
ERP (EC)No.206/2012& Directiva 2009/125/EC;
(EU)No.1194/2012 , (EU)2015/1428 , (EC)No 244/2009 , (EC)No 859/2009
Esta declaração de conformidade é emitida sob a única e exclusiva responsabilidade do fabricante.
07/11/2018
18
Richie PERMAL
Supplier Quality Leader
Authorized representative of Bruno Pottie, Global Sourcing Leader
ADEO Services 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN – France
EN 62321-7-2:2017
ISO 17075-1:2017
IEC TC 111 WG3
IEC 62321-1:2013 and IEC 62321-2:2013
IEC 60879:1986
EN 60704-2-7:1998
EN 50564:2011
874/2012/EC
EN 13032-1:2004+A1:2012
prEN 13032-4
CIE 13.3:1995
CIE 15:2004
CIE 18.2:1983
CIE 84:1989
CIE 97:2005
EN 62612:2013
IEC 62717:2014+AMD1:2015CSV
IEC 62722-1:2014
IEC/PAS 62722-2-1:2014
EN 60081:1998(incl. all amendments up to A4:2010)
ANSI/UL 1598-2008
EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-80:2003+A1:2004+A2:2009
EN 62233:2008
EN 60598-1:2015+A1:2018
EN 60598-2-1:1989
IEC TR 62778:2014
EN 62493:2015
EN 300 220-2 V3.1.1:2017-02
EN 301 489-1 V2.2.0:2017-03
EN 301 489-3 V2.1.1:2017-03
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-1:2017
EN 55014-2: 2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62479:2010
IEC 62321-3-1:2013
IEC 62321-5:2013
IEC 62321-4:2017
IEC 62321-7-1:2015
IEC 62321-6:2015

1. Simboli di avvertenza
2. Istruzioni generali di sicurezza
Leggere attentamente il presente manuale di istruzioni prima di utilizzare l'apparecchio; conservare le
istruzioni per riferimento futuro e, se necessario, fornirle a terzi.
AVVERTENZA: Quando si utilizza l'apparecchio elettrico, rispettare sempre le
precauzioni fondamentali di sicurezza per ridurre il rischio di incendi, scosse
elettriche e lesioni.
AVVERTENZA: In caso di movimenti oscillanti insoliti, interrompere immediatamente
l’uso della ventola e contattare il produttore, il centro di assistenza rilevante o il
personale debitamente qualicato.
1) Generale
Controllare che le speciche elettriche dell'apparecchio siano compatibili con l'installazione.
L'uso o la modica tecnica non autorizzati di questo apparecchio possono comportare rischi per la vita
e la salute.
Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con ridotte capacità
siche, sensoriali o mentali, o persone che non hanno esperienza e conoscenza, a meno che queste
persone abbiano ricevuto supervisione o istruzioni riguardo all’uso dell’apparecchio da parte di un
responsabile della loro sicurezza.
Questo apparecchio è destinato solo all’uso interno, esclusi locali umidi o bagnati.
I mezzi per la disconnessione devono essere incorporati nel cablaggio dimensionato in conformità alle
norme di cablaggio in vigore.
Prima di agire sull'interruttore a scorrimento reversibile, è necessario arrestare l'azione delle pale
spegnendo la ventola.
Il fornitore declina qualsiasi responsabilità per lesioni personali o danni alla proprietà derivanti da un
Leggere attentamente le istruzioni.
Lampada
Messa a terra di protezione
Distanza minima tra la lampada e qualsiasi oggetto illuminato (0,5 metro)
Attenzione, rischio di shock elettrico
0.5 m
19
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN

3. Regole di sicurezza speciche
La staa di montaggio della base della ventola può sostenere un
carico di 28,5 kg.
La ventola deve essere installata in modo che le pale siano a 2,3 m
al di sopra del pavimento e la distanza delle pale rispetto alla parete
di 0,6 m.
uso o da un’installazione non corretti della ventola. In caso di dubbi, rivolgersi a un elettricista.
Supervisionare i bambini onde evitare che giochino con questo apparecchio.
Prestare attenzione quando si lavora in prossimità delle pale rotanti.
Avvertenza: da installare solo al di fuori della portata delle braccia.
Questo apparecchio può essere usato da bambini a partire da 8 anni e da persone con ridotte capacità
siche, sensoriali o mentali, o che non hanno esperienza e conoscenza, soltanto se queste persone
hanno ricevuto supervisione o istruzioni sull'uso sicuro dell’apparecchio e comprendono i rischi associati.
La operazioni di pulizia e manutenzione non devono essere eseguite dai bambini senza supervisione.
2) Sicurezza elettrica
L'apparecchio deve essere installato da un elettricista autorizzato, in conformità alle normative nazionali.
La sostituzione delle parti del sistema di sospensione di sicurezza deve essere eettuata dal produttore,
dal centro di assistenza rilevante o da personale adeguatamente qualicato.
Il montaggio del sistema di sospensione deve essere eseguito dal produttore, dal centro di assistenza
rilevante o da personale adeguatamente qualicato.
Un dispositivo per lo scollegamento di tutti i poli con distanza di isolamento di 3 mm deve essere
incorporato nel cablaggio sso in conformità alle norme nazionali di cablaggio.
Questo prodotto è conforme alle norme di sicurezza in vigore. Le riparazioni devono essere eseguite
esclusivamente da tecnici che utilizzano pezzi di ricambio originali. Qualsiasi violazione delle presenti
istruzioni può essere particolarmente pericolosa per gli utenti.
4. Tutela dell'ambiente
I prodotti elettrici non devono essere smaltiti insieme ai riuti domestici. Devono
essere portati a un'isola ecologica comunale per uno smaltimento ecologico,
conformemente alle normative locali. Contattare le autorità locali o il fornitore
grossista per consulenza sul riciclaggio.
Il materiale dell'imballaggio è riciclabile. Smaltire l'imballaggio in modo ecologico
e metterlo a disposizione del servizio di raccolta del materiale riciclabile.
ATTENZIONE!
Min: 0,6 m
Min: 2,3 m
20
FR
ES
PT
IT
EL
PL
KZ
UA
RO
EN
