Synchronmechanik / Positionierung von Sitz
und Rückenlehne
Bitte den Hebel links unter der Sitzfläche benutzen.
Aktivieren der Synchronmechanik: Hebel anheben. Rückenlehne
und Sitzfläche folgen synchron Ihrer Körperbewegung.
Arretieren der Synchronmechanik: Hebel nach unten drücken.
Sitz und Rückenlehne werden in der gewünschten Position fixiert.
Vor dem Lösen der Fixierung Rückenlehne durch kurzen Rückenkontakt
abholen, d.h. erneut belasten.
Stufenlose Sitzhöhen-Einstellung
Bitte den Hebel rechts unter der Sitzfläche benutzen.
Optimale Sitzhöhe: Ober- und Unterschenkel bilden einen rechten
Winkel zueinander. Ihre Füsse stehen dabei entlastet auf dem Boden.
Sitz höher stellen: Sitz entlasten. Hebel anheben und in der
gewünschten Sitzhöhe loslassen.
Sitz tiefer stellen: Sitz belasten. Hebel anheben und in der
gewünschten Sitzhöhe loslassen.
Sitztiefenfederung: Eine integrierte Feder gewährleistet auch
in der untersten Sitzposition eine sehr gute Dämpfung.
Gewichtsregulierung
Zur individuellen Einstellung des Gegendrucks der Rückenlehne
bitte das Einstellrad mittig unter der Sitzfläche benutzen.
Optimaler Gegendruck: Die bewegliche Rückenlehne bietet,
ohne großen Kraftaufwand, in jeder Sitzposition Körperbalance.
Mehr Gegendruck: Einstellrad im Uhrzeigersinn drehen.
Weniger Gegendruck: Einstellrad gegen den Uhrzeigersinn drehen.
Verstellbare Lordosenstütze -
„Air Pressure”
Zur Einstellung der Lordosenwölbung bitte die in der Rückenlehne innen
und außen angebrachten Knöpfe mit der Kennzeichnung „AIR” benutzen.
Lordose vergrößern: Mehrfaches Drücken des Knopfes „AIR” an der
Innenseite der Rückenlehne: die Lordose füllt sich mit Luft.
Lordose verkleinern: Drücken des Knopfes „AIR” an der Außenseite
der Rückenlehne: der Lordose entweicht Luft.
Lordosenstütze positionieren:
Durch Verstellen der seitlich in die Rückenlehne integrierten Schiebe-
mechanik.
D
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 7

Synchronous mechanism / positioning the seat and the
back rest
Please use the left hand lever below the seat.
Activating the synchronous mechanism: Lift the lever. The back rest
and seat will follow your body movement synchronously.
Locking the synchronous mechanism: Press the lever downwards.
The seat and back rest are locked in the chosen position. Apply pressure
to the back rest before releasing the locked position.
Infinite seat height adjustment
Please use the right hand lever below the seat.
Optimum seat height: Upper and lower thighs are at right angles
to each other. Your feet rest lightly on the floor.
Raising the seat: When standing lift the lever and release once the
required height is reached.
Lowering the seat: When sitting lift the lever and release once the
required height is reached.
Seat depth spring suspension: An integrated spring guarantees
exceptional attenuation even in the lowest seat position.
Weight adjustment
Please use the center adjustment wheel below the seat to make an
individual adjustment to the back rest counterpressure.
Optimum counterpressure: The moveable back rest allows body balance
in every sitting position without applying an excess expenditure of force.
More counterpressure: Turn the adjustment wheel in a clockwise
direction.
Less counterpressure: Turn the adjustment wheel in an anti-clockwise
direction.
Adjustable lordosis support
"Air Pressure"
Please use the buttons marked "air" that are integrated in the inner and
outer sides of the back rest in order to adjust the lordosis curvature.
Increase lordosis support: Press the "air" button on the inner side
of the back rest; the lordosis support is inflated with air.
Reduce lordosis support: Press the "air" button on the outer side
of the back rest; air is allowed to escape from the lordosis support.
Positioning for the lumbar region support:
By adjusting the integrated shifting mechanism located to the side of the
seat back rest.
GB
XXXL BA_RC.qxd:XXXL BA.qxd 09.10.2008 8:29 Uhr Seite 8

Mécanisme synchrone / positionnement de l’assise et du
dossier
Veuillez utiliser la manette située à gauche sous l’assise.
Activer le mécanisme synchrone: lever la manette. Le dossier et l’assise
suivent de façon parfaitement synchronisée les mouvements de votre corps.
Blocage du mécanisme de synchrone: appuyez sur la manette vers le sol.
Siège et dossier sont bloqués dans la position souhaitée. Avant le déblocage,
reposez légèrement votre dos sur le dossier.
Réglage de la hauteur du siège en continu
Veuillez utiliser la manette située à droite sous l’assise.
Hauteur de siège optimale: cuisses et jambes forment un angle droit. Vos pieds
reposent librement à plat sur le sol.
Monter le siège: ôter tout poids du siège. Lever la manette et lâcher celle-ci une
fois la hauteur du siège souhaitée atteinte.
Baisser le siège: asseyez-vous ou exercez une pression verticale sur le siège.
Lever la manette et lâcher celle-ci une fois la hauteur du siège souhaitée atteinte.
Amortisseur d’assise: un ressort intégré garantit un très bon amortissement,
et ce même en position assise la plus basse.
Réglage de tension en fonction du poids de l’utilisateur
Pour personnaliser le réglage de tension en fonction de votre poids,
veuillez utiliser la manette de réglage, positionnée au centre, sous l’assise.
Contre-pression optimale: le dossier réglable permet d´offrir au corps
un parfait équilibre et ceci en toute position assise et sans qu´il soit besoin
de beaucoup de force.
Plus de résistance: tourner la manette de réglage dans le sens des aiguil-
les d´une montre.
Moins de résistance: tourner la manette de réglage dans le sens opposé
aux aiguilles d´une montre.
Zone de soutien lombaire
"Air Pressure"
Pour régler la courbe formée par le soutien lombaire, veuillez utiliser
les boutons placés sur les faces intérieure et extérieure du dossier, repérés par
les lettres "AIR".
Augmenter le soutien lombaire: appuyez sur le bouton "AIR" situé
sur la face intérieure du dossier et le soutien lombaire se remplit d´air.
Réduire le soutien lombaire: appuyez sur le bouton "AIR" situé sur
la face extérieure du dossier et le soutien lombaire évacue l´air.
Positionnement du soutien lombaire:
en réglant le mécanisme coulissant intégré sue le côté du dossier.
F
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 9

Synchroonmechanisme/het zitgedeelte en de rugleuning in
de juiste stand zetten
Gebruik hiervoor de hendel die zich aan de linkerkant onder de zitting bevindt.
Het synchroonmechanisme activeren: trek de hendel omhoog.
De rugleuning en de zitting volgen synchroon de bewegingen van uw lichaam.
Het synchroonmechanisme vastzetten: druk de hendel omlaag.
De zitting en de rugleuning worden in de gewenste stand gefixeerd. Voordat u
de gefixeerde stand weer loszet, dient u de rugleuning eerst te belasten.
Traploze instelling van de zithoogte
Gebruik hiervoor de hendel die zich aan de rechterkant onder de zitting bevindt.
Optimale zithoogte: het dijbeen en het onderbeen staan in een rechte
hoek ten opzichte van elkaar. Tevens staan uw voeten ontspannen op de grond.
De zitstand hoger instellen: ontlast het zitgedeelte. Trek de hendel omhoog
en laat hem los als de stoel op de gewenste zithoogte staat.
De zitstand lager instellen: belast het zitgedeelte. Trek de hendel omhoog
en laat hem los als de stoel op de gewenste zithoogte staat.
Zitdieptevering: een ingebouwde veer zorgt er altijd voor dat de stoel ook in
de laagste zitstand zeer goed wordt gedempt.
Gewichtsregulering
Om de tegendruk van de rugleuning op uw persoonlijke voorkeur in te
stellen, dient u de draaiknop te gebruiken die zich in het midden onder de
zitting bevindt.
Optimale tegendruk: de beweeglijke rugleuning zorgt – zonder dat u veel
kracht dient uit te oefenen – in elke zitstand voor de juiste lichaamsbalans.
Meer tegendruk: draai de knop met de wijzers van de klok mee.
Minder tegendruk: draai de knop tegen de wijzers van de klok in.
Verstelbare lendensteun –
"Air Pressure”
Om de lendensteun in te stellen, dient u de knoppen met het opschrift "AIR” te ge-
bruiken. Deze knoppen zijn in de rugleuning aan de voor- en de achterzijde aangebracht.
Lendensteun groter maken: druk op de knop "AIR” aan de voorzijde van de
rugleuning: de lendensteun wordt met lucht gevuld.
Lendensteun kleiner maken: druk op de knop "AIR” aan de achterzijde van
de rugleuning: er verdwijnt lucht uit de lendensteun.
Lendensteun positioneren:
Door het in de zijkant van de rugleuning geintegreerd schuifmechanisme in te stellen.
NL
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 10

XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 11

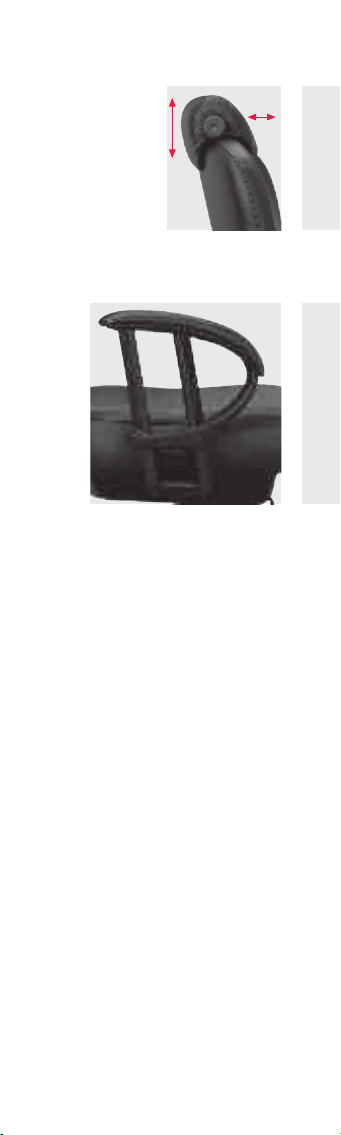

Verstellbare Kopfstütze (nur bei O 665)
Höhenverstellung: Kopfstütze seitlich mit beiden Händen erfassen und
durch leichten Druck über die integrierte Rastereinstellung in die
gewünschte Höhe bringen.
Tiefenverstellung: Kopfstütze erfassen und den Flügel in horizontaler
Richtung so einstellen, dass eine optimale Abstützung im Kopf- und
Nackenbereich gewährleistet ist.
Breiten-, höhen- und tiefenverstellbare Armlehnen
Höhenverstellung: Durch Eindrücken der Auslösetaste an der
Unterseite der Armlehne kann die Armlehnenhöhe in mehreren Stufen
eingestellt werden.
Breitenverstellung: An der Sitzunterseite auf jeder Seite die drei innen-
liegenden Schrauben an den Langlöchern lösen (nicht ganz heraus-
drehen). Armlehnenbreite nach Wunsch einstellen. Schrauben wieder
festziehen.
Tiefenverstellung: An der Sitzunterseite auf jeder Seite die beiden
außenliegenden Schrauben herausdrehen. Gewünschte Armlehnentiefe
einstellen. Schrauben wieder einsetzen und festziehen.
D
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 12

Adjustable headrest (only for O 665)
Height adjustment: Grip the headrest with both hands from the sides
and use light pressure to bring it to the desired height to one of the
click-in positions available.
Depth adjustment: Grip the headrest and adjust the rest in the
horizontal direction in such a way that one achieves optimum support
in the head and neck areas.
Arm rests which can be adjusted for width, height and
depth
Adjusting the height: Pressing in the release button on the underside
of the arm rest will allow the height of the arm rest to be adjusted to one
of a number of positions.
Adjusting the width: Loosen the three internal screws on the long
holes located on the underside of the seat on each side (do not unscrew
them completely). The width of the arm rests can now be adjusted as
desired. Tighten the screws back up again.
Adjusting the depth: Screw out the two outer lying screws located on
the underside of the seat on each side. Adjust to the desired arm rest
depth. Replace the screws and tighten them up again.
GB
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 13

Repose-tête réglable (seulement pour O 665)
Réglage de la hauteur: placer les mains de chaque côté du repose-tête et tout en
exercant une légère pression l’amener à la hauteur désirée grâce au système à crans
intégré.
Réglage de la profondeur: prendre le repose-tête dans vos mains et placer l’ailette à
l’horizontale de facon à obtenir un soutien optimal au niveau de la tête et de la nuque.
Accoudoirs réglables en largeur, en hauteur et en profondeur
Réglage en hauteur: la hauteur des accoudoirs peut se régler sur plusieurs niveaux en
pressant la touche située sous les accoudoirs.
Réglage en largeur: desserrer les trois vis situées à l’intérieur des trous oblongs sous
le siège, de chaque côté (ne pas les enlever complètement). Régler la largeur désirée
des accoudoirs. Resserrer les vis.
Réglage en profondeur: enlever les deux vis qui se trouvent sous le siège, de chaque
côté, sur l’extérieur. Régler la profondeur désirée des accoudoirs. Replacer les vis et les
serrer.
F
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 14

Instelbare hoofdsteun (alleen bij O 665)
Hoogte-instelling: Pak de hoofdsteun aan de ijkant met beide handen vast en druk
deze lichtjes door middel van de geintegreerde rasterinstelling tot op de gewenste
hoogte.
Diepte-instelling: Pak de hoofdsteun vast en stel de vleugels in horizontale richting
zodanig in dat het hoofd en de nek optimaal worden ondersteund.
In breedte, hoogte en diepte instelbare armleuningen
Hoogte-instelling: Door de knop aan de onderzijde van de armleuning in te drukken
kan de hoogte van de armleuning in meerdere stappen worden ingesteld.
Breedte-instelling: Draai aan de onderzijde van de zitting aan elke kant de drie
binnenliggende schroeven in de slobgaten los (niet helemaal eruit draaien). Stel de
breedte van de armleuningen naar wens in. Draai de schroeven weer vast.
Diepte-instelling: Draai aan de onderzijde van de zitting aan elke kant de beide
buitenliggende schroeven eruit. Stel de gewenste diepte van de armleuningen in. Plaats
de schroeven en trek deze weer vast.
NL
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 15

Wartung
Bei sachgemäßem
Gebrauch ist dieser Stuhl
wartungsfrei.
Polster
Reinigen Sie die Bezugs-
stoffe bitte nur mit
handelsüblichen Polster-
reinigern. Bitte verwenden
Sie keine chemischen
Reinigungsmittel.
Kunststoffteile
Zur Reinigung solcher
Bauteile ist eine Seifen-
lösung optimal geeignet.
Bitte verwenden Sie keine
aggressiven Mittel.
Hinweise
Serienmäßig sind harte
Rollen für Teppichböden
montiert. Zum Einsatz auf
Hartböden sind weiche
Rollen erforderlich.
Gasfeder
Der Austausch bzw. das
Arbeiten an der Gasfeder
ist nur durch geschultes
Fachpersonal durchzu-
führen.
D
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 16

Maintenance
This chair will not require
maintenance if used
appropriately.
Upholstery
Please use the usual
commercial cleaners to
clean the upholstery.
Do not use chemical
cleaning agents.
Plastic parts
Use soapy water to clean
plastic parts. Do not use
aggressive cleaning
agents.
Advice
Hard rollers are a stan-
dard fitting for carpeted
floors. Please fit soft
rollers for use on hard
floors.
Gas spring
Only trained, specialized
staff may be allowed to
replace or carry out work
on the gas spring.
Maintenance
Dans le cas d´une utilisa-
tion normale, ce siège ne
nécessite pas de mainte-
nance.
Rembourrage
Nous vous prions de ne
nettoyer les revêtements
tissus, qu´avec des netto-
yants usuels destinés à cet
usage. Nous vous prions
de ne pas utiliser de pro-
duits chimiques.
Pièces en matière
synthétique
Un liquide à base de savon
est parfaitement appropriée
au nettoyage des compo-
sants de ce type. Nous
vous prions de ne pas utili-
ser d´agents agressifs.
Indications
Des roulettes dures pour
moquette sont montés sur
les articles produits en
série. Toutefois, des rou-
lettes souples sont néces-
saires dans le cadre d´une
utilisation sur sols durs.
Vérin
Tout changement ou tous
travaux concernant le
vérin à gaz comprimé ne
doivent être effectués que
par le personnel spécialisé
et qualifié.
Onderhoud
Als u de stoel op doelmati-
ge wijze gebruikt, vergt hij
geen onderhoud.
Kussens
Maak de stoffen bekleding
alleen schoon met de nor-
male middelen voor het
reinigen van bekledingen.
Gebruik geen chemische
reinigingsmiddelen.
Kunststof onderdelen
Om kunststof onderdelen
schoon te maken, kunt u
het best een zeepsopje
gebruiken. Gebruik géén
bijtende middelen.
Opmerkingen
De stoelen zijn standaard
voorzien van harde wielen
voor gebruik op vloerbe-
dekkingen. Als u de stoel
wilt gebruiken op harde
vloeren, hebt u zachte
wielen nodig.
Gasveer
Alleen daarvoor opgeleide
vakmensen mogen de
gasveer vervangen resp.
werkzaamheden aan de
gasveer verrichten.
NLFGB
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 17

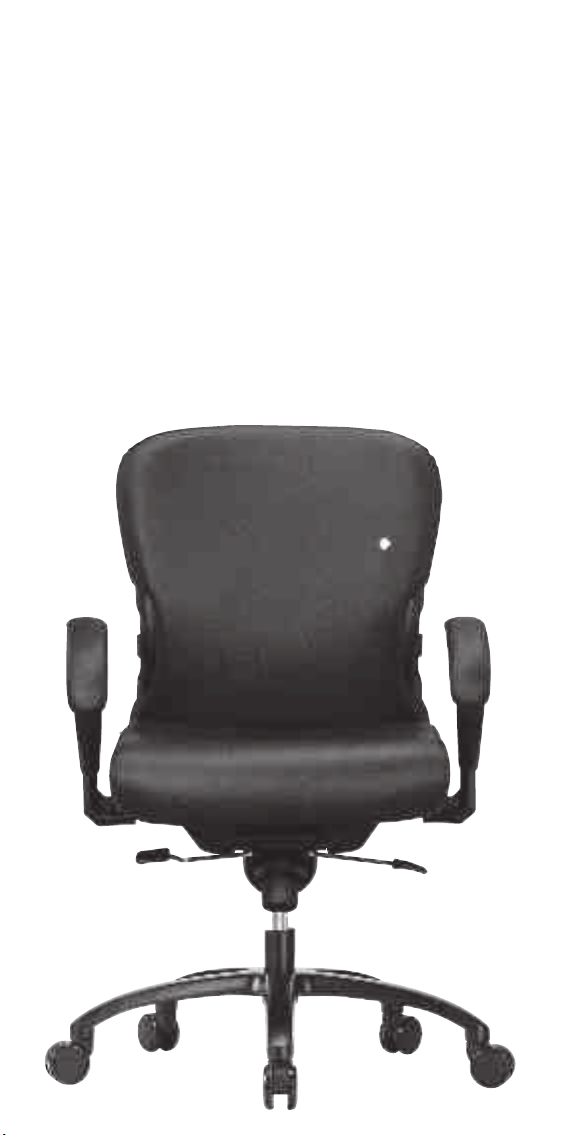

O 652
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 18

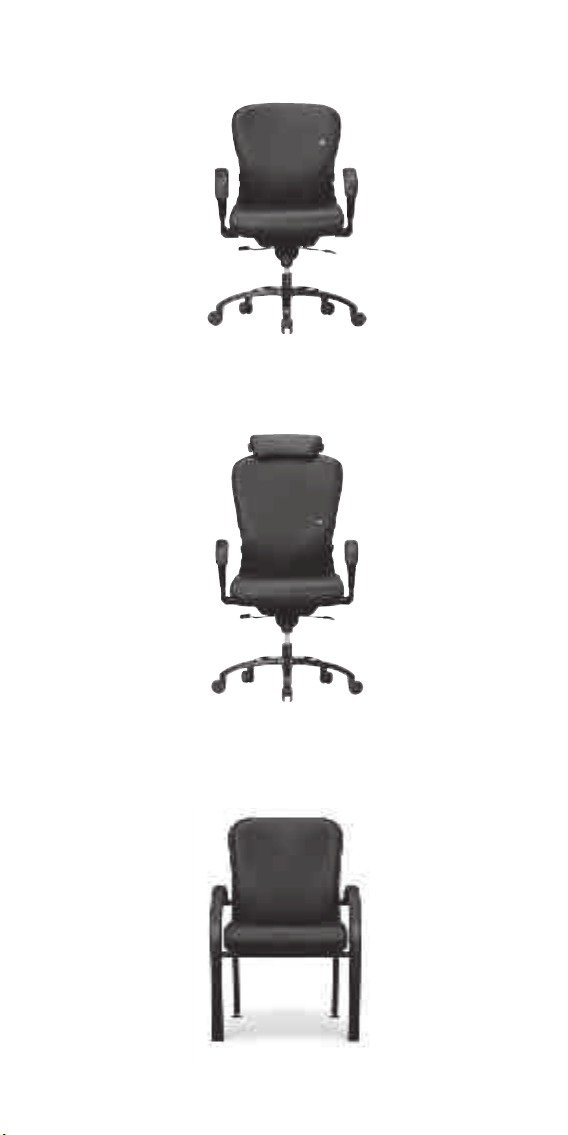

O 652
O 665
O 450
Schwerlaststuhlfamilie
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 19

Interstuhl Büromöbel
GmbH & Co.KG
Brühlstraße 21
D 72469 Meßstetten-Tieringen
Telefon [phone]
Telefax 0 74 36/ 8 71-110
[email protected]
www.interstuhl.de
Ident.-Nr. 00041220
XXXL BA.qxd:XXXL BA.qxd 07.10.2008 9:26 Uhr Seite 2
