Invacare IRC5P User guide

Distribuidor: Este manual se DEBE entregar al
usuario final.
Aviso al Usuario: Lea atentamente el manual
ANTES de utilizar el producto y consérvelo
como material de referencia.
Manual del Operador
Si desea obtener más información acerca
de los productos, repuestos y servicios de
Invacare, visite el sitio www.invacare.com
Serie Perfecto2
™
Concentradores de Oxígeno sin SensO2®,
Concentradores de Oxígeno con SensO2
Compatible con HomeFill®
Perfecto2con SensO2
Modelo IRC5PO2
Modelo IRC5PO2W
Perfecto2
Modelo IRC5P
Modelo IRC5PW

ADVERTENCIA
Serie Perfecto2™2 Part Number 1145759
 ADVERTENCIA
ANTES DE UTILIZAR EL PRODUCTO O CUALQUIER
OTRO ACCESORIO, LEA ATENTAMENTE LAS
INSTRUCCIONES QUE SE INDICAN A
CONTINUACIÓN Y TODO MATERIAL ADICIONAL,
ENTRE ELLOS: LOS MANUALES DEL USUARIO Y DE
REPARACIONES Y LAS HOJAS DE INSTRUCCIONES
CORRESPONDIENTES. EN CASO DE DUDA
RESPECTO DE LAS INSTRUCCIONES,
PRECAUCIONES O ADVERTENCIAS, COMUNÍQUESE
CON UN PROFESIONAL DE LA SALUD, TÉCNICO O
DISTRIBUIDOR ANTES DE UTILIZAR EL EQUIPO;
ESTA RECOMENDACIÓN ES ESENCIAL A FIN DE
EVITAR DAÑOS Y LESIONES.
ACCESORIOS
Existenmuchostiposdistintosdehumidificadores,tubosde
oxígeno,cánulasymascarillasquesepuedenutilizarconeste
dispositivo.Debecomunicarseconsuproveedorlocalde
atencióndomiciliariaparaquelerecomiendecuálesdeéllos
sonlosmejoresparausted.Suproveedortambiénlepuede
aconsejarsobrecómousarlos,mantenerlosylimpiarlosen
formacorrecta.
 ADVERTENCIA SOBRE ACCESORIOS
Los productos Invacare han sido específicamente
diseñados y fabricados para ser utilizados junto con
accesorios Invacare. Invacare no ha probado ningún
accesorio fabricado por terceros y no recomienda su uso
junto con los productos Invacare.
NOTA:Puedeencontrarversionesactualizadasdeestemanualen
www.invacare.com.

ÍNDICE
Part Number 1145759 3 Serie Perfecto2™
ÍNDICE
ACCESORIOS ................................................... 2
NOTAS ESPECIALES ......................................... 5
UBICACIÓN DE LA ETIQUETA .......................... 7
SECCIÓN 1—PAUTAS GENERALES .................... 8
Para Reducir el Riesgo de Quemaduras, Electrocución,
Incendios o Lesiones Personales ............................................................ 8
Información de funcionamiento ....................................................... 9
Interferencia de Radiofrecuencia...................................................10
SECCIÓN 2—CARACTERÍSTICAS ..................... 11
SECCIÓN 3—MANIPULACIÓN ......................... 12
Desembalaje .......................................................................................12
Inspección ...........................................................................................12
Almacenamiento................................................................................12
SECCIÓN 4—PARÁMETROS GENERALES DEL
PRODUCTO ................................................... 13
SECCIÓN 5—INSTRUCCIONES DE
FUNCIONAMIENTO ....................................... 15
Introducción .......................................................................................15
Seleccione una Ubicación ................................................................15
Instalación............................................................................................16
Interruptor..........................................................................................20
Velocidad de Flujo.............................................................................20
Indicadores del panel frontal - Unidades con SensO2..............21
Indicadores del panel frontal - Unidades sin SensO2 ...............23
Indicadores (si su Unidad no Tiene Sensor de O2)...................23
SECCIÓN 6—MANTENIMIENTO ...................... 24
Mantenimiento de Rutina ................................................................24

ÍNDICE
ÍNDICE
Serie Perfecto2™4 Part Number 1145759
SECCIÓN 7—GUÍA PARA SOLUCIONAR
PROBLEMAS .................................................. 28
GARANTÍA LIMITADA ................................... 31

NOTAS ESPECIALES
Part Number 1145759 5 Serie Perfecto2™
NOTAS ESPECIALES
Enestemanualseutilizanpalabrasdeadvertenciayéstasse
aplicanapeligrosoprácticasinsegurasquepodríanocasionar
lesionespersonalesodañosalapropiedad.Consultela
siguientetablaparaconocerlasdefinicionesdelaspalabras
deadvertencia.
AVISO
Lainformacióncontenidaenelpresentedocumentoqueda
sujetaamodificacionessinprevioaviso.
 PELIGRO
NO FUME mientras esté utilizando este dispositivo.
Mantenga todos los fósforos, cigarrillos encendidos y otras
fuentes de ignición alejados de la habitación en la cual se
encuentra este producto y alejados del lugar donde se
administra el oxígeno.
Se deben colocar señales evidentes de NO FUMAR. Ciertas
telas y otros materiales que normalmente no arderían,
pueden encenderse y arder con más facilidad y gran
intensidad cuando el aire está enriquecido con oxígeno. No
respetar esta advertencia puede provocar un gran incendio,
daños a la propiedad y causar lesiones físicas o la muerte.
PALABRA DE
ADVERTENCIA
SIGNIFICADO
PELIGRO
Peligro indica una situación de riesgo inminente, la
cual, si no se evita, ocasionará lesiones graves o
incluso la muerte.
ADVERTENCIA
Advertencia indica una situación de peligro
potencial, la cual, si no se evita, podría ocasionar
lesiones graves o incluso la muerte.
PRECAUCIÓN
Precaución indica una situación de peligro
potencial, la cual, si no se evita, puede ocasionar
daños a la propiedad o lesiones menores o ambos.

NOTAS ESPECIALES
Serie Perfecto2™6 Part Number 1145759
PRECAUCIÓN
“Precaución:Lasleyesfederalesrestringenlaventayalquiler
deestedispositivoatravésdeopormandatodeunmédicoo
decualquierotrofacultativoacreditadoporlaleydelEstado
enelcualél/ellaintenteusaruordenarelusodeeste
dispositivo.”
Invacarerecomiendaunafuenteauxiliardeoxígenoencaso
decortedeluz,condicióndealarmaofallamecánica.
Consulteconsumédicooproveedordelequipoanteeltipode
sistemadereservarequerido.

UBICACIÓN DE LA ETIQUETA
Part Number 1145759 7 Serie Perfecto2™
UBICACIÓN DE LA ETIQUETA
PARA LAS INSTRUCCIONES DE FUNCIONAMIENTO O ALARMAS (Véase el Manual de usuario)
NO FUMAR - Mantenga TODAS las fuentes de ignición alejadas de la habitación en la que se
encuentre ubicado este producto así como de las zonas donde se suministre oxígeno. Los
textiles, aceites y otros combustibles se encienden y se queman con facilidad y con gran
intensidad en aire enriquecido con oxígeno.
NO retire la cubierta. Para su reparación remítase al personal de servicio cualicado.
Los ujos inferiores a 0.5 L/min activarán la Alarma de Bajo Flujo (alarma rápida audible).
Sitúe el medidor de ujo a 2.5 L/min o menos cuando llene los cilindros HomeFill ®II.
P
/
N
1
1
5
0
7
8
1
R
e
v
.
A
HomeFill® II
Compatible
PELIGRO – RIESGO DE INCENDIO
PELIGRO – DESCARGA ELÉCTRICA
La etiqueta con el Número
de Serie está ubicada en el
montaje de la entrada del
resonador
La etiqueta de
especificaciones está
ubicada en la parte
posterior cerca de la
base

SECCIÓN 1—PAUTAS GENERALES
Serie Perfecto2™8 Part Number 1145759
SECCIÓN 1—PAUTAS GENERALES
Afindegarantizarunainstalación,ensamblajey
funcionamientosegurosdelconcentradorPerfecto2,se
DEBENseguirestasinstrucciones.
 ADVERTENCIA
Estaseccióncontieneinformaciónimportanteparael
funcionamientoyusosegurosdeesteproducto.
Para Reducir el Riesgo de Quemaduras,
Electrocución, Incendios o Lesiones
Personales
 PELIGRO
Riesgodedescargaeléctrica.NOdesarmelaunidad.La
reparacióndelproductodebeestaracargodetécnicos
competentes.Launidadnocontienepiezasquepuedanser
reparadasporelusuario.
Eviteutilizarelproductomientrassebaña.Sielmédicoha
recomendadosuusocontinuo,elconcentradorDEBE
ubicarseenotrahabitaciónaunadistanciamínimadesiete
piesdelatina.
NOtoqueelconcentradorsiustedestámojado.
NOcoloquenialmaceneelproductoenunlugarenque
puedacaerdentrodelaguauotrolíquido.
Sielequipocaealagua,NOintentetocarlo.Desenchúfelo
DEINMEDIATO.
Sielconcentradortieneuncableoconectordañados,no
funcionacorrectamente,sehacaídoodañado,oseha
sumergidoenagua,llameauntécnicocalificadoparasu
revisiónyreparación.

SECCIÓN 1—PAUTAS GENERALES
Part Number 1145759 9 Serie Perfecto2™
Siaceite,grasaosustanciasgrasosasentranencontactocon
oxígenopresurizado,puedeproducirseunaignición
espontáneayviolenta.EstassustanciasDEBENmantenerse
alejadasdelconcentradordeoxígeno,tubosyconexiones,y
decualquierotroequipodeoxígeno.NOutiliceningún
lubricante,amenosqueseaunorecomendadoporInvacare.
Evitegenerarcualquierchispacercadelequipomédicode
oxígeno.Estoincluyelaschispasdeelectricidadestática
creadasporcualquiertipodefricción.
Información de funcionamiento
Paraunrendimientoóptimo,Invacarerecomiendaquecada
concentradorestéencendidoyfuncionandocomomínimo30
minutoscadavez.Períodosdefuncionamientomásbreves
puedenreducirlavidaútildelproducto.
Mantengalostubosdeoxígeno,cablesylaunidadalejadosde
mantas,cobertoresdecama,cojinesdesillas,ropayde
fuentesdecalorosuperficiescalientes,entrelasqueincluye
calentadoresdeambiente,estufasyartefactoseléctricos
similares.
NOmuevanireubiqueelconcentradortirándolodelcable.
NUNCAboteniinserteningúnobjetoenlasaberturas.
Invacarerecomiendautilizarconesteproductotubosde
oxígenoapruebadegolpes,conunaextensiónmáximade50
pies(15,2m).
Launidadnocontienepiezasquepuedanserreparadasporel
usuario.Estonoincluyecomponentesdemantenimiento
normal.Veaenlaseccióndemantenimientocuálessonlos
componentesquepuedensermantenidosporelusuario.
NUNCAdejeelproductoenchufadosinvigilancia.
AsegúresedeApagarelequipoPerfecto2cuandonoloutilice.

SECCIÓN 1—PAUTAS GENERALES
Serie Perfecto2™10 Part Number 1145759
Esnecesariorealizarunacuidadosasupervisióndurantela
utilizacióndeesteproductocuandoseempleacercadeniños
opersonascondiscapacidadesfísicas.
Esposiblequesenecesitesupervisiónoatenciónadicional
parapacientesqueutilizanestedispositivoyquenopueden
escucharoverlasalarmasocomunicarsuincomodidad.
NOconecteelconcentradorenparalelooenserieconotros
concentradoresdeoxígenoodispositivosparaterapiacon
oxígeno.
Interferencia de Radiofrecuencia
Esteequipohasidoprobadoyseverificóquecumpleconlos
límitesdeEMCespecificadosporIEC/EN60601‐1‐2.Estos
límitessehandesignadoparabrindarunaprotección
razonablecontrainterferenciaselectromagnéticasenuna
instalaciónmédicatípica.
Otrosdispositivospuedenexperimentarinterferenciadesde
inclusolosnivelesbajosdeemisioneselectromagnéticas
permitidasporlasnormasanteriores.Paradeterminarsilas
emisionesdelPerfecto2estánproduciendointerferencias,
apáguelo.Silainterferenciaconelotrodispositivo(s)se
interrumpe,eselPerfecto2elqueestácausandola
interferencia.Entalescasosraros,lainterferenciasepuede
reducirocorregirmediantealgunadelassiguientesmedidas:
•Cambielaposición,reubiqueoaumentelaseparación
entrelosequipos.
•Conecteelequipoauntomacorrienteenuncircuito
diferentedelqueestáconectadoelotrodispositivo.

SECCIÓN 2—CARACTERÍSTICAS
Part Number 1145759 11 Serie Perfecto2™
SECCIÓN 2—CARACTERÍSTICAS

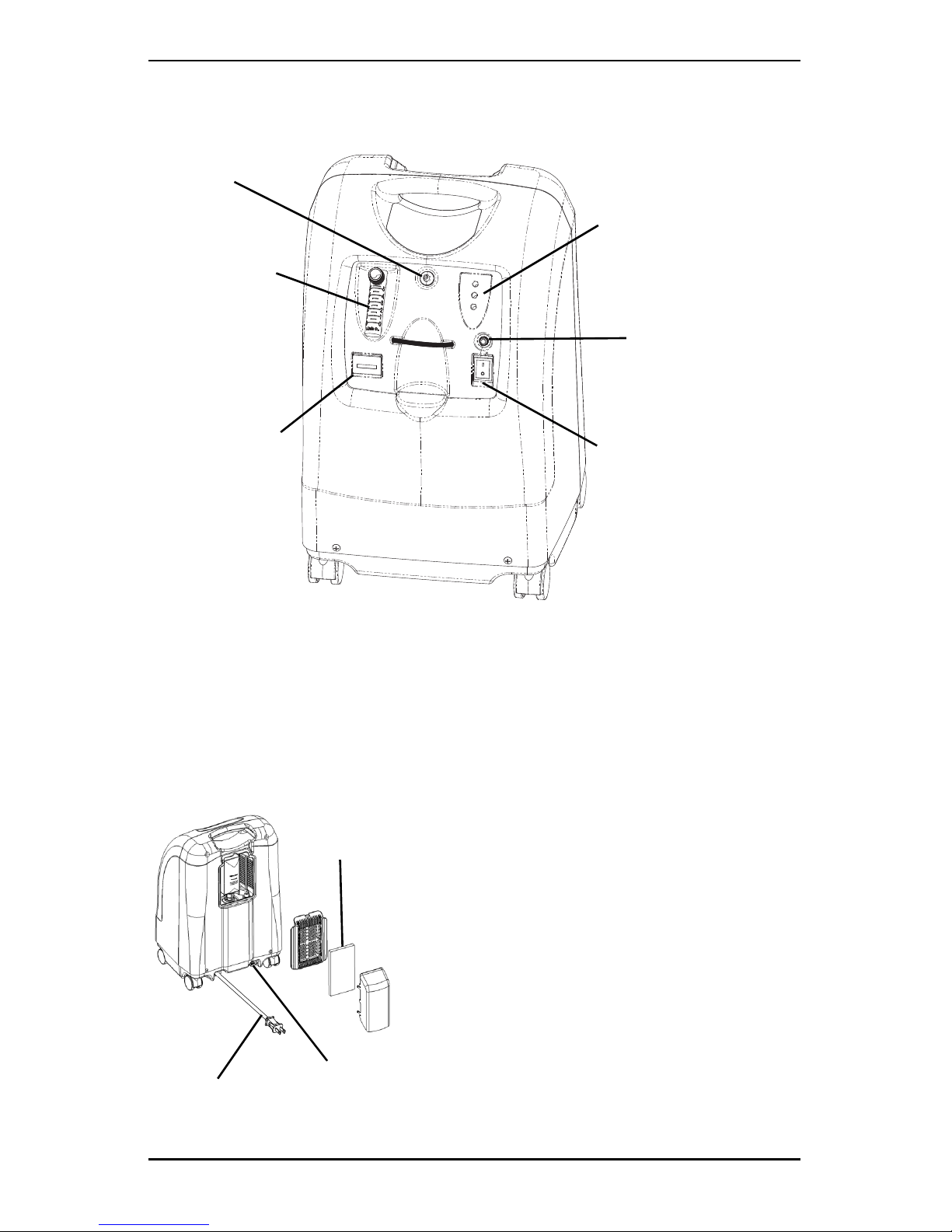

Salida del oxígeno
Medidor de
flujo
Luces indicadoras de
la pureza del
oxígeno/Luces
indicadoras de
energía y fallas
Interruptor
Disyuntor
Medidor de
tiempo
transcurrido
VISTA
ACCESORIOS (NO APARECEN):
Accesorio medidor de flujo/humidificador pediátrico
PreciseRX™- IRCPF16 (sólo Perfecto25)
Compresor de oxígeno doméstico
HomeFill - IOH200
*Accesorio
de salida
Cable de
alimentación
*NOTA:Esteaccesoriodesalidasirve
exclusivamenteparallenarloscilindrosde
oxígenousandoelcompresordeoxígeno
domésticoHomeFill.Elaccesoriodesalida
noafectaelrendimientodelconcentrador.
Consulteelmanualdelpropietariode
HomeFill,númerodepieza1100873,para
informaciónacercadelaconexiónylas
instruccionesdefuncionamiento.Cuando
noloutilice,inserteelenchufequeviene
conelconcentradorenelaccesoriode
salida.Paraobtenermásinformación
sobreHomeFill,comuníqueseconsu
distribuidordeInvacare.
Filtro del
gabinete

SECCIÓN 3—MANIPULACIÓN
Serie Perfecto2™12 Part Number 1145759
SECCIÓN 3—MANIPULACIÓN
ElconcentradorSIEMPREdebemantenerseenposición
verticalparaevitarqueelgabinetesedañedurantesu
transporte.Elenvaseparaenvíoestádiseñadopara
garantizarlamáximaprotecciónparaelconcentrador.
Sielconcentradorseráreenviadomedianteunaempresade
transportepúblico,Invacareponeasudisposicióncajasde
cartónadicionales.
Desembalaje
NOTA:Paraesteprocedimiento,consultelaFIGURA3.1.
1. Verifiquesilacajaosu
contenidopresentan
dañosevidentes.Sihay
dañosevidentes,
notifiquealtransportista
oasudistribuidorlocal.
2. Retiretodoelembalaje
sueltodelacaja.
3. Retirecuidadosamente
todaslaspiezasdelacaja.

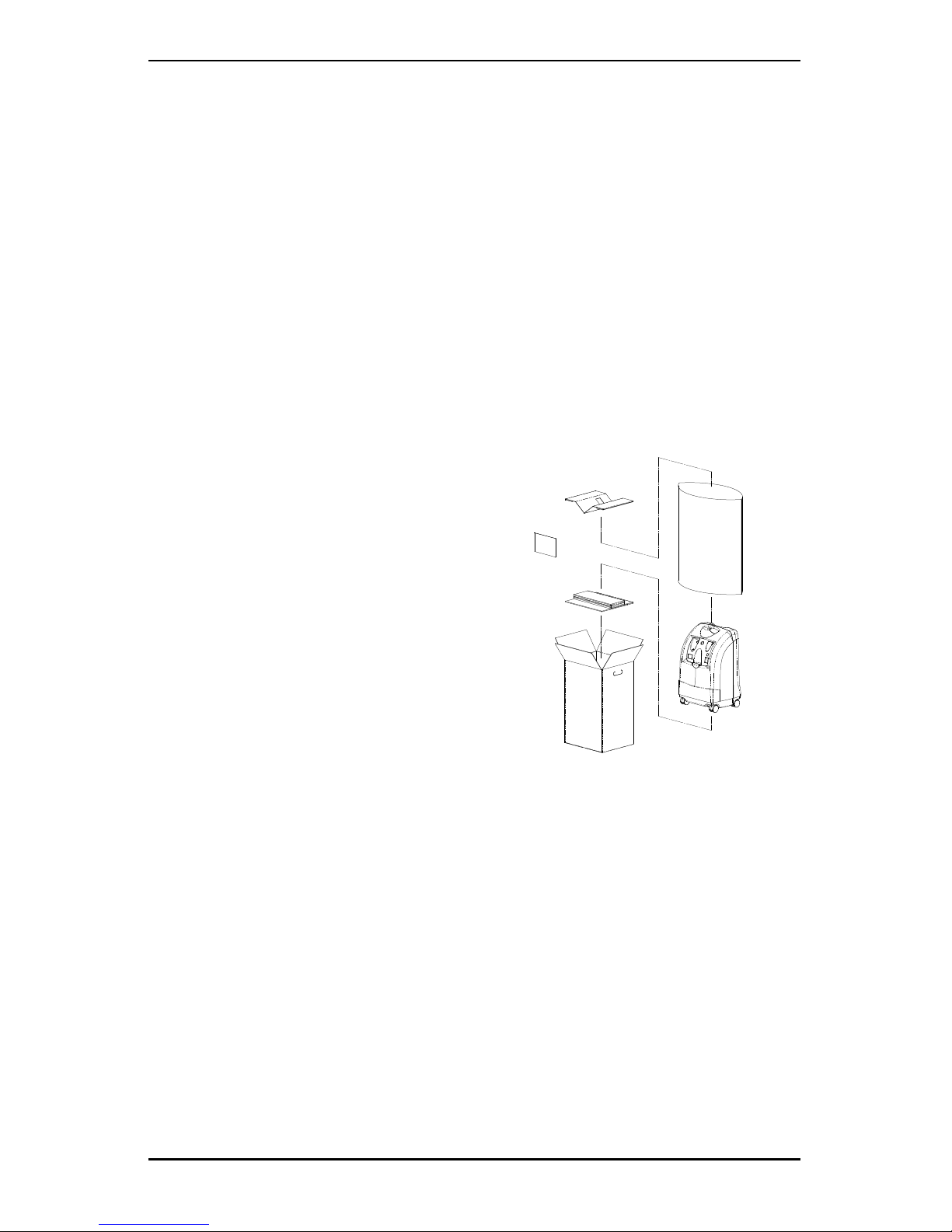

FIGURA 3.1 Desembalaje
NOTA:Amenosquevayaautilizarelconcentradordeoxígeno
INMEDIATAMENTE,conservelosenvasesymaterialesde
embalajeparaalmacenarelconcentradorhastaquenecesiteusarlo.
Inspección
1. Inspeccione/examineelexteriordelconcentradorde
oxígenoparadetectarmuescas,abolladuras,raspadurasu
otrotipodedaño.Revisetodosloscomponentes.
Almacenamiento
1. Almaceneelconcentradordeoxígenoreembaladoenun
lugarseco.
2. NOcoloqueotrosobjetossobreelconcentradorreembalado.

SECCIÓN 4—PARÁMETROS GENERALES DEL PRODUCTO
Part Number 1145759 13 Serie Perfecto2™
SECCIÓN 4—PARÁMETROS
GENERALES DEL PRODUCTO
Requisitos Eléctricos: 120 VCA ± 10% (132 VCA/108 VCA), 60 Hz
Entrada de Corriente Nominal: 3 A
Nivel Sonoro: promedio 44 ± 2 dBA IRC5P Modelos
promedio 40 ± 2 dBA IRC5PW Modelos
Altitud: Hasta 6.000 pies (1.828 metros) por sobre el
nivel del mar, sin degradación de los niveles de
concentración. Desde los 6.000 pies (1.828
metros) hasta los 13.129 pies (4.000 metros), la
eficiencia es inferior al 90%.
*Niveles de Concentración de la
Salida del Oxígeno:
87% a 95,6%, de 0,5 a 5 l/min
Presión Máxima de Salida: 5 lb/pulg2 ± 0,5 lb/pulg2 (34,5 kPa ± 3,45 kPa)
Rango de Flujo: 0,5 a 5 l/min
Para velocidades de flujo inferiores a 1 l/min,
recomendamos utilizar el accesorio Medidor de
flujo pediátrico IRCPF16 de Invacare.
Alarma de Flujo Bajo: 0 l/min a 0,5 l/min
Pitido rápido de la alarma audible (No hay
accesorios conectados).
Consumo Promedio de Energía: 280 W (funcionando a 3 l/min)
Mecanismo de Alivio de Presión
Operativo a:
35 lb/pulg
2
± 3,5 lb/pulg
2
(241 kPa ± 24,1 kPa)
Cambio en el Flujo Máximo
Recomendado Cuando se Aplica
Contrapresión de 7 kPa:
0,7 l/min
Filtros: Gabinete, salida HEPA y entrada del compresor
Sistema de Seguridad: Apagado por sobrecarga de corriente o subida
de tensión. Apagado del compresor por alta
temperatura. Alarma de alta presión con
apagado del compresor. Alarma de baja presión
con apagado del compresor. Alarma de pérdida
de energía sin batería. Alarma de flujo bajo en
sistema de oxígeno SensO
2
(modelo SensO
2
).
Ancho: 15 pulg. ± 3/8 pulg. (38,1 cm ± 1 cm)

SECCIÓN 4—PARÁMETROS GENERALES DEL PRODUCTO
Serie Perfecto2™14 Part Number 1145759
*NOTA:Losnivelesdeconcentraciónestablecidossealcanzanluego
delperíododecalentamientoinicial(aproximadamente30minutos).
Alto: 23 pulg. ± 3/8 pulg. (58,4 cm ± 1 cm)
Profundidad: 12 pulg. ± 3/8 pulg. (30,5 cm ± 1 cm)
Peso: 43 lb ± 2 lb (19,5 kg ± 1 kg) IRC5P Modelos
45 lb ± 2 lb (20,5 kg ± 1 kg) IRC5PW Modelos
Peso Bruto: 48 lb ± 2 lb (21,8 kg ± 1 kg) IRC5P Modelos
50 lb ± 2 lb (22,8 kg ± 1 kg) IRC5PW Modelos
Temperatura del Ambiente de
Funcionamiento:
50 °F – 95 °F (10 °C – 35 °C) a una humedad
relativa del 20-60% IRC5P Modelos
50 °F – 90 °F (10 °C – 32 °C) a una humedad
relativa del 20-60% IRC5PW Modelos
Escape: Menor que la temperatura ambiente +35 °F
(+19 °C).
Salida de Oxígeno: Menor que la temperatura ambiente +6 °F (+3
°C)
Gabinete:
Gabinete plástico incombustible y resistente a
los golpes que cumple con la norma UL 94-V0.
Inscripción Reglamentaria: Certificación ETL de producto con doble
aislamiento que cumple con la norma UL
1097Certificación ETL de cumplimiento con la
norma C22.2, Nº68 de CSA.
Sistema Eléctrico: Sin cables de extensión.
Ubicación: A una distancia mínima de 3 pulgadas de
cualquier muro, mueble, tapices o superficies
similares.
Tubos: Tubos a prueba de golpes con cánula de 7 pies
con un máximo de 50 pies (NO apretar).
Humedad Relativa: 20 a 60%
Tiempo de Funcionamiento: Hasta 24 horas al día.
Temperatura de
Almacenamiento y Envío
Recomendada:
-20 °F a 150 °F (-29 °C a 65 °C), a una humedad
relativa del 15-95%.

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Part Number 1145759 15 Serie Perfecto2™
SECCIÓN 5—INSTRUCCIONES DE
FUNCIONAMIENTO
Introducción
Suconcentradordeoxígenoestádiseñadoparausarsede
maneraindividualenelhogar.Setratadeundispositivo
electrónicoqueseparaeloxígenodelaireambiental.
Proporcionaunaaltaconcentracióndeoxígenodirectamente
alpacienteatravésdeunacánulanasal.Estudiosclínicoshan
comprobadoquelosconcentradoresdeoxígenoson
terapéuticamenteequivalentesaotrostiposdesistemasde
administracióndeoxígeno.
Suproveedorlemostrarácómoutilizarsuconcentradorde
oxígeno.Comuníqueseconsuproveedorpararesolver
cualquierdudaoproblemarelacionadosconsuconcentrador
deoxígeno.Estemanualdelpropietarioleinformaráacerca
delconcentradoryleservirácomoreferenciacuandoutiliceel
equipo.
Seleccione una Ubicación
 ADVERTENCIA
NUNCAbloqueelasaberturasdeairedelproductonilo
coloquesobreunasuperficieblanda,comounacamaosofá,
dondedichasaberturaspuedanquedarbloqueadas.
Mantengalasaberturaslibresdepelusas,cabellosyobjetos
similares.
Mantengalaunidadaunadistanciamínimade3pulgadas
(7,6cm)demuros,tapices,mueblesyobjetossimilares.
Puedeoptarporunahabitacióndesucasadonderesultemás
cómodoutilizarelconcentradordeoxígeno.Elconcentrador
sepuedetransportarfácilmentedeunahabitaciónaotra
graciasasusruedasgiratorias.

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Serie Perfecto2™16 Part Number 1145759
Elconcentradordeoxígenofuncionarámejorsiseoperaenlas
condicionesqueseindicanacontinuación.Consulte
Parámetrosgeneralesdelproductoenlapágina 13.Utilizarlo
enambientesdistintosalosqueseindicanpuedeoriginarla
necesidaddetenerqueefectuarelmantenimientodelequipo
conmayorfrecuencia.Latomadeairedelaunidadsedebe
ubicarenunáreaconbuenaventilaciónafindeevitar
contaminantesohumostransportadosporelaire.
Instalación
Enchufar el Cable de Alimentación
1. Enchufeelcabledealimentaciónauntomacorriente
eléctrico.
Conecte el Humidificador (Si así fue Prescrito)
 ADVERTENCIA
NOlleneelhumidificadorenexceso.
NOinviertalasconexionesdeentradaysalidadeoxígeno.El
aguafluiráderegresohaciaelpacientedesdelabotelladel
humidificadoratravésdelacánula.
NOTA:Paraesteprocedimiento,consultelasFIGURA5.1y
FIGURA5.2enlapágina 17,ylaFIGURA5.3enlapágina 19.
1. Saquelatapadelabotella.
2. Lleneelhumidificadorconaguadestiladahastaelnivel
indicadoporelfabricante.Vuelvaacolocarlatapadel
humidificadoryaprietefuertemente.

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Part Number 1145759 17 Serie Perfecto2™

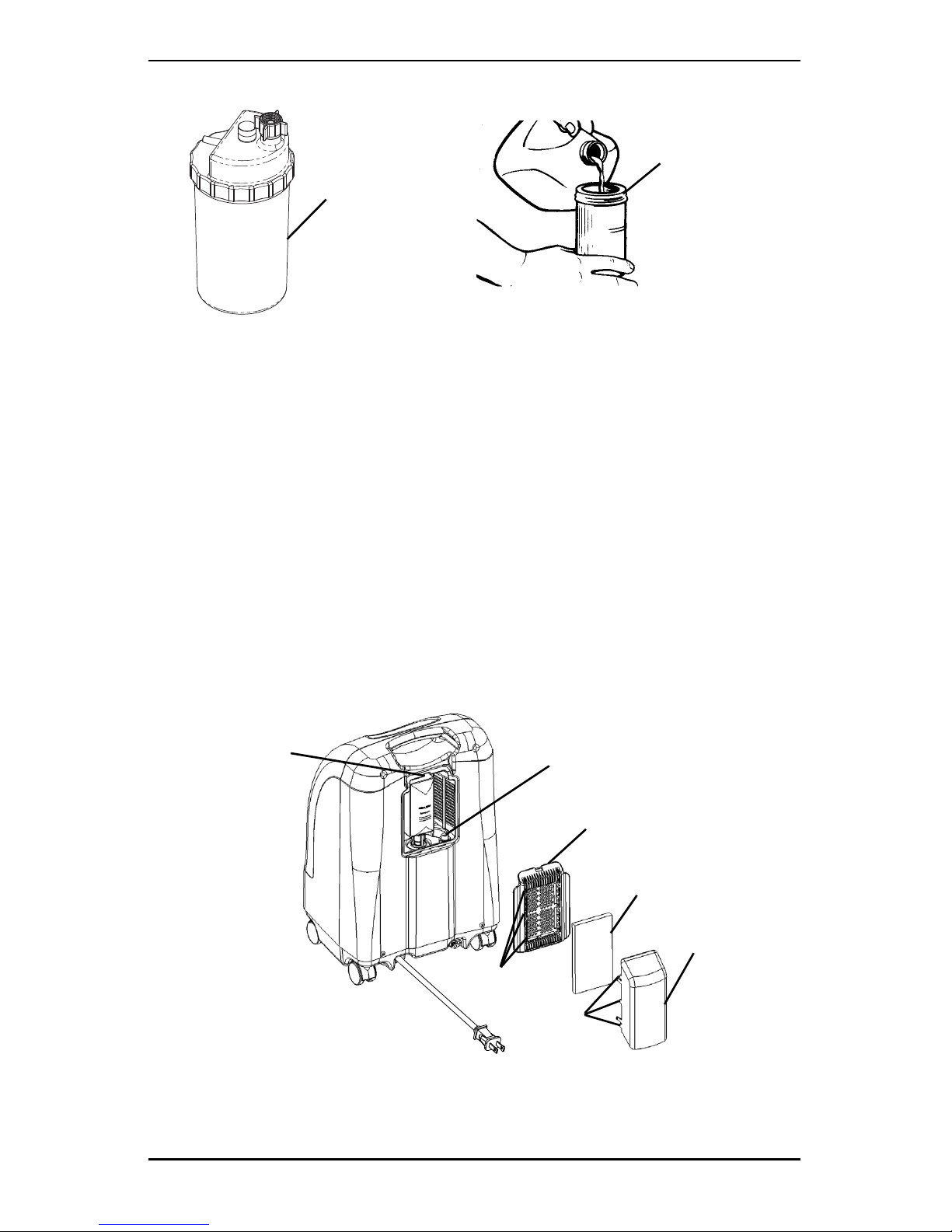

FIGURA 5.1 Llenado del humidificador
3. Inserteundestornilladordecabezaplanaenlaranurade
laplacasituadaenelbordesuperiordelapuertadeacceso
alfiltroysuavementecierrelapuertadeaccesoalfiltro
(FIGURA5.2).
4. Extraigayretireeladaptadordelabotelladel
humidificador(FIGURA5.2).
5. Sustituyalapuertadeaccesoalfiltroeinstalelatomadeaire
enlapuertadeaccesoalfiltroinsertandolasseislengüetas
delatomadeaireenlasseisranurasdeloslateralesdela
puertadeaccesoalfiltro.
FIGURA 5.2 Adaptador para la botella del humidificador
Botella del
humidificador
sin la tapa
Botella del
humidificador
con la tapa
Inserte aquí el
destornillador
plano Puerta de
acceso al filtro
Adaptador para la botella
del humidificador
Filtro del
gabinete
Entrada de
aire
Lengüetas
Ranuras

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Serie Perfecto2™18 Part Number 1145759
6. Conecteeladaptadoralabotelladelhumidificador
girandolatuercademariposadelabotellaensentido
contrarioalasagujasdelrelojhastaquequedeapretada
firmemente.VeaelDetalle“A ” enlaFIGURA5.3.
7. Coloqueelconjuntodebotelladel
humidificador/adaptadorenelcompartimientodel
humidificadorqueseencuentrasobreelconcentrador.Vea
elDetalle“B”enlaFIGURA5.3.
8. Conecteeltubodeoxígenodesdeelconjuntodebotella
delhumidificador/adaptadoralconectordesalidade
oxígenoqueseencuentrasobreelconcentrador.Veael
Detalle“B”enlaFIGURA5.3.
9. Conectelacánula/tubodesuministroparaelpacienteala
salidadelabotelladelhumidificador.VeaelDetalle“B”
enlaFIGURA5.3.
10. Despuésdelensamblaje,asegúresedequeeloxígenofluya
atravésdelacánula.

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Part Number 1145759 19 Serie Perfecto2™
FIGURA 5.3 Compartimiento del humidificador
Botella del
humidificador
Compartimiento
del humidificador
Adaptador para
la botella del
humidificador
Botella del
humidificador
DETALLE “A”
DETALLE “B”
Tubo de
oxígeno
Conector de salida
del oxígeno
Salida de la botella
del humidificador

SECCIÓN 5—INSTRUCCIONES DE FUNCIONAMIENTO
Serie Perfecto2™20 Part Number 1145759
Interruptor
NOTA:Paraesteprocedimiento,consulteFIGURA 5.4.
1. Coloqueelinterruptoren
laposicióndeencendido.
Todaslaslucesdelpanel
yalarmasaudiblesse
encenderánduranteun
segundo,loqueindica
quelaunidadfunciona
correctamente.
FIGURA 5.4 Interruptor
Velocidad de Flujo
NOTA:Paraesteprocedimiento,consultelaFIGURA5.5enla
página 21.
1. Girelaperilladevelocidaddeflujohastaelajuste
prescritoporsumédicooterapeuta.
PRECAUCIÓN
Nuncaloreguleaunflujosuperiora5L/min.
 ADVERTENCIA
NOcambieelajustedel/minenelmedidordeflujo,amenos
quesumédicooterapeutahayanindicadodichocambio.
NOTA:Paraleercorrectamenteelmedidordeflujo,ubiquelalínea
develocidaddeflujoprescritaenelmedidordeflujo.Luego,girela
perilladeflujohastaquelabolapaseporsobrelalínea.Ahora,labola
debequedarcentradasobrelalíneadel/minprescritos.
Interruptor
de encendido/
apagado (I/O)
