2.7 PROGRAMMAZIONE
Le impostazioni della sirena sono effettuabili variando la
posizione dei DIP-SWITCH (in grassetto il default).
Tabella 4
DIP Descrizione OFF ON
1Partenza allarme Mancanza di positivo Mancanza di negativo
2Selezione controllo
batteria scarica
Negativo presente a
batteria scarica
Negativo a mancare a
batteria scarica
3Temporizzazione
antisabotaggio
Attivazione dipen-
dente da centrale.
Attivazione indipen-
dente da centrale (30
s.)
4Tono sirena Suono lento Suono veloce.
5Stato impianto LED accesso all’ arri-
vo del negativo
LED accesso all’ arri-
vo del positivo.
6Segnalazione esi-
stenza in vita Non attiva Attiva
7Inibizione allarmi Non attiva Attiva
8
Antiamma, antiav-
vicinamento, anti-
schiuma
Non attive Attive
Se si modicano le impostazioni con la sirena alimentata è
necessario disalimentare e rialimentarla afnchè le stesse
diventino effettive
2.7.1 Inibizione allarmi
Se attiva, dopo 5 minuti di allarmi continui o discontinui con
intervallo massimo di 1 minuto (all’interno di una stessa
attivazione dell’impianto), il LED rosso di stato inizia a
lampeggiare e la sirena rimarrà inibita. Per ripristinare il normale
funzionamento è necessario effettuare una variazione di stato
dell’impianto ed è quindi necessario collegare il morsetto OFF.
2.8 INIZIALIZZAZIONE SIRENA
In fase di installazione il comportamento è il seguente:
• appena si alimenta la sirena, da batteria o da centrale, il
lampeggiatore si attiva emettendo un lampeggio ogni 4
secondi (lampeggio lento);
• quando viene effettuata l’ultima operazione, ovvero la
chiusura del microswitch AS, se tutto è ben collegato, il
lampeggio diventerà veloce, un lampeggio ogni 1,5 secondi;
• dopo un minuto di lampeggio veloce, il ash si spegne e la
sirena è pronta per funzionare.
Al termine del lampeggio veloce, per 3 minuti è possibile
effettuare prove di rilevazione della funzione antiavvicinamento.
In caso di rilevazione la sirena non genera allarme ma visualizza
il funzionamento tramite LED rosso che lampeggia avvicinandosi
e diventa sso in caso di rilevazione.
Se c’è un problema, (es.: non si è data alimentazione esterna,
antisabotaggio aperto, batteria guasta o non collegata, speaker
rotto) alla chiusura del coperchio il lampeggio continuerà ad
essere lento per indicare che c’è un’anomalia, il lampeggio
diventa veloce solo quando tutto è funzionante.
2.7.2 impostazioni uscita BA

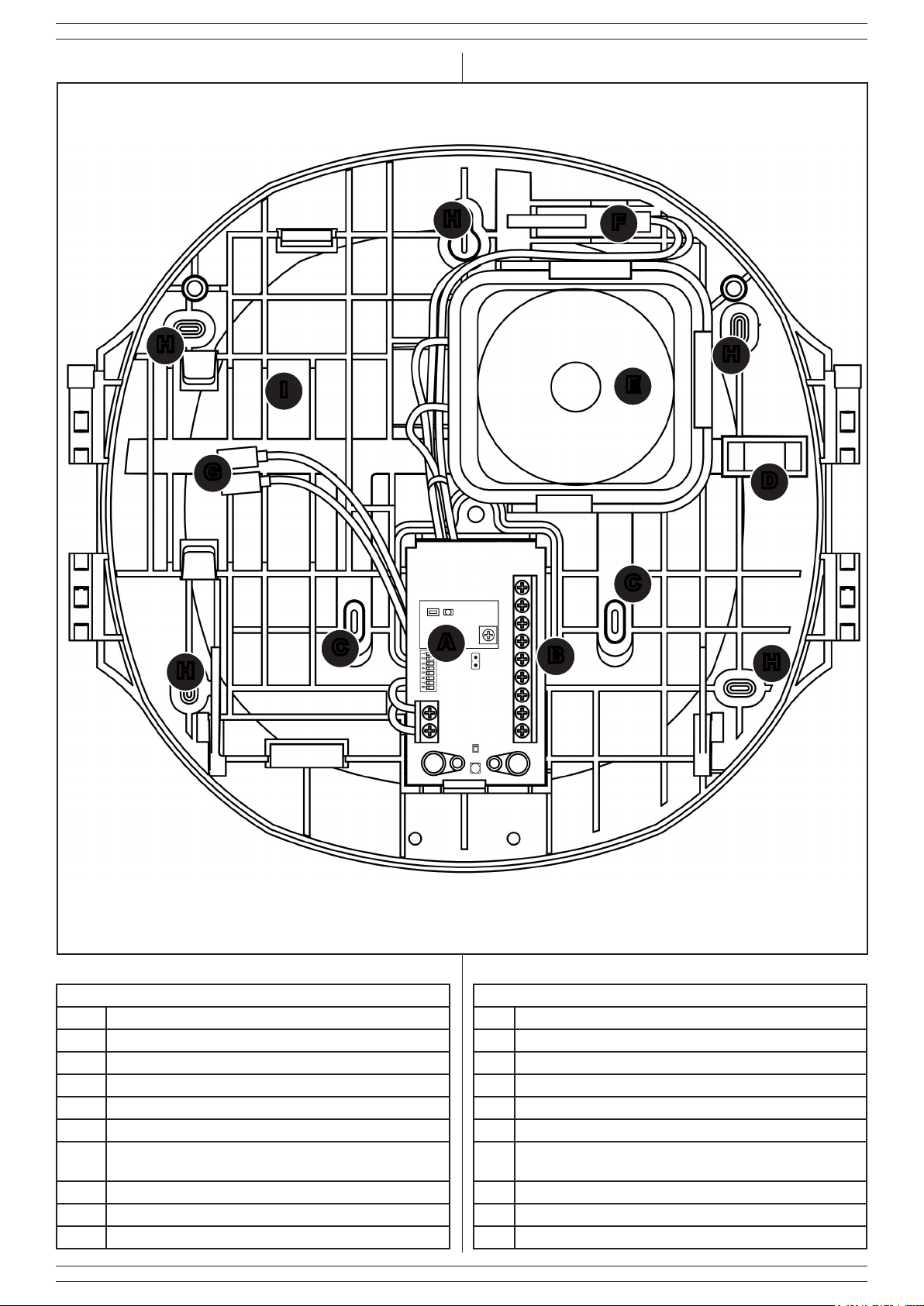

Il Jumper M (Fig. 3) permette di inviare in centrale (tramite
morsetto BA) diverse informazioni a seconda del proprio stato:
• Aperto (default): Stato batteria (scarica o guasta);
• Chiuso: Stato battera, stato alimentazione esterna, integrità
cavo allarme
Per avere la sirena compatibile con il grado 3, è
necessario chiudere il jumper Me disporre di una
centrale in grado di interpretare opportunamente il
cambiamento di stato del morsetto BA.
2.7 PROGRAMMING
The programs of the siren can be changed by varying the position
of the DIP-switches (default is in bold).
Table 4
DIP Description OFF ON
1Start alarm Lack of a positive Lack of a negative .
2Selection battery
check
Presence of negati-
ve with low battery
Absence of negative with
low battery
3Lid tamper
Lid tamper depen-
dent of the control
panel.
Lid tamper independent
of the control panel. (30
s.)
4Sound modes Slow sound. Fast sound.
5System status
LED power on with
presence of negati-
ve signal
LED power on with pre-
sence of positive signal
6Work signalling Not Active Active.
7Alarm inibition Not active Active
8
Flameproof, anti-
approaching,anti-
foam
Not active Active
If the settings have been modied with the siren powered on, it is
necessary to power off and power on the siren again for actualize
the modication
2.7.1 Alarm inhibition
If active, after 5 minutes of continuous or discontinuous alarms
with a maximum interval of 1 minute (within the same system
activation), the red status LED starts to ash and the siren will
be inhibited. To restore normal operation, you should make a
change in status, and connect the OFF terminal block to the
control panel.
2.8 SIREN INIZIALIZATION
During installation, the behavior is the following:
• power the siren by battery or control panel and the ashlight
is activated emitting a ash every 4 seconds (slow);
• after the last operation, i.e. closure of the microswitch AS, if
everything is OK, ashing becomes faster, one ash every
1.5 seconds;
• after one minute the ash goes off and the siren is ready to
work.
At the end of the fast ashing, for 3 minutes it is possible to
perform detection tests of anti-approaching system. When
it detects the siren does not generate allarm but displays the
operation via red LED that ashes if approaching and becomes
xed in case of detection.
If there is an issue (e.g. no control panel power supply, tamper
contact open, battery failure or not connected, broken speaker) at
the end the ashlight module will continue to be slow, indicating
a fault; the ashing becomes faster only when everything is
working.
2.7.2 BA output settings
The Jumper M (g. 3) allows to send to the control panel (through
BA terminal block) several infromation depending on its status:
• Open (default): Battery status (low or failure);
• Closed: batterys status, external power supply status,
alarm cable integrity,
To have a grade 3 compliant siren, it is necessary to close the
jumper Mand to have a central able to properly interpret
the change of state of the BA terminal block.
