jakar BOXER FIGHTER User manual

BOXER FIGHTER –operator's manual/instrukcja użytkownika
MANUFACTURER OF AMUSEMENT MACHINES
JAKARARKADIUSZ ZIELINSKI Sp. J.
ul. Fabryczna 10, 44 –240 Żory, Poland
Tel. [phone]; www.jakar.pl
e-mail: [e-mail], [e-mail]
BOXER FIGHTER
OPERATOR'S MANUAL
INSTRUKCJA UŻYTKOWNIKA

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 2 -
Contents
I. INTRODUCTION............................................................................................................................................3
II. TECHNICAL PARAMETERS.......................................................................................................................3
III. BOXER FIGHTER PRIMARY SETUP........................................................................................................4
IV. ADVANCED BOXER FIGHTER SETUP....................................................................................................5
GUARANTEE TERMS ......................................................................................................................................9
GUARANTEE CARD / KARTA GWARANCYJNA ......................................................................................11
Spis treści
I. WSTĘP.............................................................................................................................................................6
II. PARAMETRY TECHNICZNE ......................................................................................................................6
III. ZMIANA PARAMTRÓW BOXERA FIGHTERA ......................................................................................7
IV. ROZSZERZONE USTAWIENIA BOXERA FIGHTERA ...........................................................................8
WARUNKI GWARANCJI ...............................................................................................................................10
GUARANTEE CARD / KARTA GWARANCYJNA ......................................................................................11

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 3 -
I. INTRODUCTION
The „BOXER FIGHTER” strength machine is an amusement device designed for playing in bars,
clubs, cinemas, festivities, amusement parks, etc. The machine is profit-making device which does not give
the money prizes. It is single player machine.
The machine was designed and made from the best materials and parts available on the market. Components
of the machine are compliant with the safety standards, what is confirmed by CE certificate.
II. TECHNICAL PARAMETERS
Boxer Fighter
Height:
230 cm
Width:
120 cm
Lenght:
70 cm
Weight:
135 kg
Power supply:
220 –240 V
!!!ATTENTION !!!
Please, read the user manual before the first usage.
The warranty does not cover damage caused by improper use, without earlier manual reading.
Please, keep the user manual.
All metal parts are connected together and the machine
must be plugged into the socket with ground terminal
AC230V50Hz.
Only this connection makes the game safe and the
machine will work properly.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 4 -
III. BOXER FIGHTER PRIMARY SETUP
To change Boxer Fighter options use 3 buttons (signed “DOWN”, “SET”, and “UP”) on the main board (photo
nr 1).

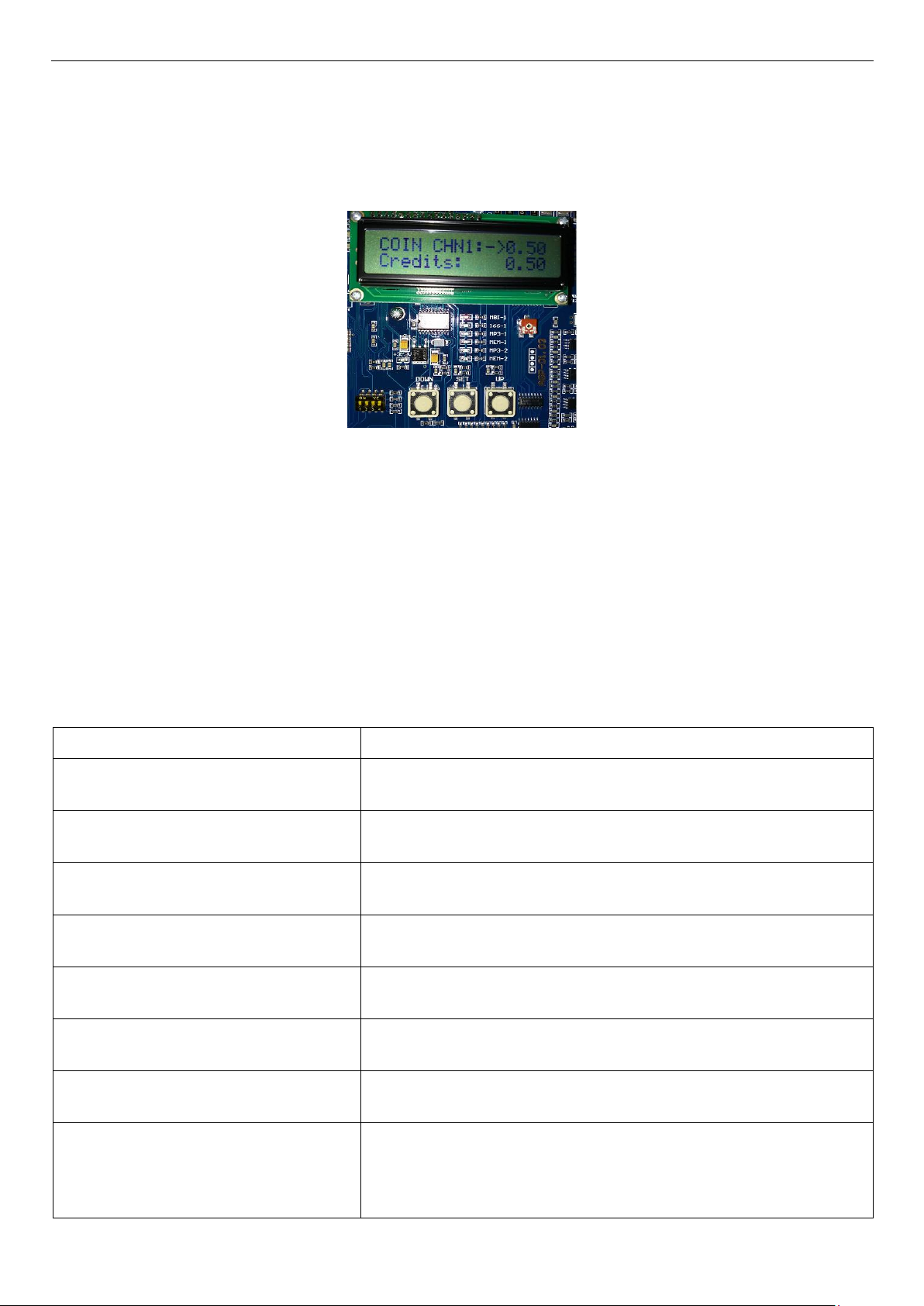

Photo nr 1
All information is shown on LCD Display located on the front panel of the Main Board. To choose between
options press SET button. To change parameters of each option press “DOWN” or “UP” button. There is no
need to accept changes. By pressing again “SET” button the changes are already written and you are forward
to the next option automatically.
On the LCD Display you can see/choose between following options:
OPTION
FUNCTION
VALUME DEMO
Use DOWN/UP buttons to set demonstration volume.
VOLUME VOICE
Use DOWN/UP buttons to set voice volume.
VOLUME MUSIC
Use DOWN/UP buttons to set music volume.
VOLUME ALARM
Use DOWN/UP buttons to set volume alarm.
VOLUME WIN
Use DOWN/UP buttons to set voice volume after beating the
record.
BASS MP3
Use DOWN/UP buttons to choose more or less bass line.
TREBLE MP3
Use DOWN/UP buttons to choose more or less trebles.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 5 -
ELECTRONIC COUNTER
IN1: is not possible to erase –quantity of credits from the
beginning of the machine's production.
IN2: is possible to erase (by pressing DOWN button) –quantity of
credits from the last account has been made.
CREDITS SETTINGS:
COIN CHN: setting coin value.
Credits: setting the number of credits
received for each coin.
BANK CHN: setting banknote value.
Use DOWN/UP buttons to change value of coin and number of
credits. Use SET button to move between channels (CHN) and
credits (Credits).
The arrow means which position you can change at the moment.
There are 4 channels for coin acceptor and 4 channels for banknote
acceptor.
Example: 0,50€ = 1 game. We set COIN CH1 (the first channel of
coin acceptor): 0,50 and Credits below: 1.
FREE PLAY
Use DOWN/UP buttons to choose type of the game.
Off –free play mode turned off.
On –free play mode turned on.
Attention: After each turning the device off, FREE PLAY mode is
inactive.
IV. ADVANCED BOXER FIGHTER SETUP
To enter advanced Boxer Fighter SETUP there have to be 0 credits on the machine.
Press and hold simultaneously DOWN & UP buttons till you enter advanced SETUP what will be confirmed
by showing the following message on the LCD display: „SETUP BOXER be careful during changing”.
Use SET button to choose between options and DOWN/UP buttons to change parameters of each option.
OPTION
FUNCTION
PRESENTATION TIME
Use DOWN/UP buttons to set time of repeating
presentation (demo mode).
Change from 0 to 60min.
LANGUAGE
Polish, English, Russian to choose.
STRENGTH CHARACTERISTICS
Changing the beats strength.
Change from 50 to 150.
GIVE BALL BEFORE GAME
Option when the balls dispenser is installed.
RECORD
Use DOWN/UP buttons to change the current record
and set the new one.
Change from 550 to 950.
RESET
(FACTORY SETTING)
To reset machine to factory settings press and hold
simultaneously DOWN & UP buttons till sign “is
done” appears.
To save all changes and exit to the BOXER Primary SETUP turn off the main power supply for one
minute and restart the device.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 6 -
I. WSTĘP
Automat siłowy „BOXER FIGHTER” jest urządzeniem rozrywkowym przeznaczonym do gry w
barach, lokalach, kinach, festynach, w wesołych miasteczkach itp. Automat ten jest urządzeniem
zarobkowym, niewypłacającym nagród pieniężnych. Urządzenie przeznaczone jest dla 1 gracza.
Automat został zaprojektowany i zbudowany z najlepszych dostępnych na rynku materiałów i części.
Elementy składowe urządzenia spełniają wymagane normy bezpieczeństwa potwierdzone certyfikatem CE.
II. PARAMETRY TECHNICZNE
Boxer Fighter
Height:
230 cm
Width:
120 cm
Lenght:
70 cm
Weight:
135 kg
Power supply:
220 –240 V
!!! UWAGA!!!
Prosimy o zapoznanie się z instrukcją obsługi przed pierwszym użyciem urządzenia.
Prosimy o zachowanie tej instrukcji.
Gwarancja nie obejmuje szkód powstałych w wyniku niewłaściwego użytkowania urządzenia, bez
wcześniejszego zapoznania się z instrukcją.
Wszystkie metalowe części są ze sobą połączone.
Urządzenie należy podłączyć do gniazdkaAC 230 V 50 Hz.
Tylko takie podłączenie automatu zapewnia
bezpieczeństwo i jego prawidłowe użytkowanie.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 7 -
III. ZMIANA PODSTAWOWYCH PARAMETRÓW BOXERA FIGHTER
Podstawowe ustawienia Boxera Fighter można zmienić przy pomocy 3 przycisków opisanych jako „DOWN”,
„SET” i „UP” znajdujących się na płycie głównej, poniżej wyświetlacza LCD (zdjęcie nr 1).
Zdjęcie nr 1
Wszystkie informacje widoczne są na wyświetlaczu LCD znajdującym się na płycie głównej. Przycisk SET
służy do poruszania się pomiędzy programami. Wartości poszczególnych programów można zmienić przy
pomocy przycisków DOWN/UP. Zmiany zapisują się automatycznie po przejściu do kolejnego programu po
naciśnięciu przycisku SET.
Na wyświetlaczu LCD można zobaczyć/wybrać pomiędzy następującymi programami:
PROGRAM
FUNKCJA
VALUME DEMO
Za pomocą przycisków DOWN/UP ustawiamy głośność
prezentacji.
VOLUME VOICE
Za pomocą przycisków DOWN/UP ustawiamy głośność głosu.
VOLUME MUSIC
Za pomocą przycisków DOWN/UP ustawiamy głośność muzyki.
VOLUME ALARM
Za pomocą przycisków DOWN/UP ustawiamy głośność alarmu.
VOLUME WIN
Za pomocą przycisków DOWN/UP ustawiamy głośność po pobiciu
rekordu.
BASS MP3
Za pomocą przycisków DOWN/UP ustawiamy siłę basów.
TREBLE MP3
Za pomocą przycisków DOWN/UP ustawiamy siłę wysokich
tonów.
ELECTRONIC COUNTER
IN1: Licznik elektroniczny od początku działania urządzenia.
Licznik niekasowalny.
IN2: Bieżący licznik elektroniczny od ostatniego rozliczenia.
Licznik kasowalny za pomocą przycisku DOWN.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 8 -
CREDITS SETTINGS:
COIN CHN: ustawienia wartości monety.
Credits: ustawienia ilości kredytów na
każdą wrzuconą monetę.
BANK CHN: ustawienia wartości
banknotu.
Zmiana wartości monety i kredytów następuje przy pomocy
przycisków DOWN/UP. Przycisk SET służy do poruszania się
między kanałami (CHN) i ilością kredytów (Credits).
Strzałka informuje nas o tym, który kanał możemy w danym
momencie zmienić.
Są 4 kanały przeznaczone na wrzutnik i 4 kanały przeznaczone na
banknociarkę.
Przykład: 0,50€ = 1 gra. Ustawiamy COIN CH1 (pierwszy kanał
wrzutnika): 0,50 I Credits poniżej: 1.
FREE PLAY
Opcja gry za darmo. Za pomocą przycisków DOWN/UP
włączamy/wyłączamy opcję FREE PLAY:
Off –wyłączony
On –włączony
Uwaga: Po każdym wyłączeniu urządzenia opcja FREE PLAY jest
nieaktywna.
IV. ROZSZERZONE USTAWIENIA BOXERA FIGHTER
Wejście w SETUP jest możliwe przy zerowym stanie kredytów.
Aby wejść w rozszerzone ustawienia Boxera Fighter należy jednocześnie przytrzymać przyciski DOWN i UP.
Przycisk SET –poruszanie się pomiędzy programami, a przyciski DOWN/UP zmiana wartości
poszczególnego programu.
PROGRAM
FUNKCJA
PRESENTATION TIME
Zmiana czasu powtórki prezentacji przy pomocy
przycisków DOWN/UP.
Zmiana od 0 do 60min.
LANGUAGE
Do wyboru: Polish, English, Russian
STRENGTH CHARACTERISTICS
Zmiana charakterystyki uderzenia:
Zmiana od 50 do 150.
GIVE BALL BEFORE GAME
Opcja przy zainstalowanym podajniku kulek.
RECORD
Kasowanie bieżącego rekordu z możliwością
ustawienia nowego rekordu.
Zmiana od 550 do 950.
RESET
(USTAWIENIAFABRYCZNE)
Powrót do ustawień fabrycznych.
Aby powrócić do ustawień fabrycznych należy
jednocześnie przytrzymać DOWN & UP, aż pojawi
się napis: “is done”.
Aby zapisać wszystkie zmiany i powrócić do podstawowych ustawień Boxera należy wyłączyć zasilanie
na około minutę i zrestartować urządzenie.

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 9 -
GUARANTEE TERMS
1. JAKAR Arkadiusz Zieliński Sp. J. guarantee efficient operation of the device, in conformity with
technical operation data included in manual.
2. Guarantee period - 1 year from the date of sale.
3. The guarantee will be respected only if the damage device with guarantee card and description of
damage will be delivered (presented) to the service.
4. The guarantee card is not valid without type of device, serial number, date of sale and legible seal
with signature of seller. Any changes, blurs, wipes in guarantee card result in it's cancellation.
5. Guarantee includes free repairs with replacement of damage parts. The damaged parts replaces on
guarantee are the property of JAKAR Arkadiusz Zieliński Sp. J. company.
6. Transport of spare parts is at the Customer's expense.
7. Guarantee is valid on the following components :
•main board (PCB),
•display,
•mechanism,
•coin mech ,
•cables,
•electromagnet,
•damages caused during process of production.
8. Guarantee does not cover mechanical damages as well as those caused by inappropriate service,
inappropriate operation and also disasters, random events.
9. Guarantee does not cover natural wear of spare parts like : light bulbs, punch ball, bumpers.
10. The guarantee rights does not include the Customer's right to demand repayment of profits lost
because of the damage.
11. Customer has right to get replacement of the device with new one if after performing of fifth repairs
the device remains to be defective.
_________________________________________
I accept the warranty terms and confirm receiving of well-functioning goods

BOXER FIGHTER –operator's manual/instrukcja użytkownika
- 10 -
WARUNKI GWARANCJI
 JAKAR Arkadiusz Zieliński Sp. J. gwarantuje sprawne działanie urządzenia zgodnie z danymi
techniczno-eksploatacyjnymi zawartymi w instrukcji obsługi.
 Okres gwarancji wynosi 1 rok licząc od daty sprzedaży.
 Gwarancja będzie respektowana tylko w przypadku dostarczenia (okazania) serwisowi
reklamowanego urządzenia wraz z kartą gwarancyjną i opisem uszkodzenia.
 Karta gwarancyjna bez wpisanego typu urządzenia, numeru seryjnego, daty sprzedaży oraz czytelnej
pieczęci i podpisu sprzedawcy jest nieważna. Jakiekolwiek zmiany, zamazania lub wytarcia w karcie
gwarancyjnej powodują jej unieważnienie.
 Gwarancja obejmuje bezpłatne naprawy wraz z wymianą części zamiennych. Uszkodzone części
wymienione w ramach gwarancji są własnością firmy JAKAR Arkadiusz Zieliński Sp. J.
 Transport części zamiennych odbywa się na koszt Klienta.
 Gwarancja obejmuje następujące elementy:
•elektronikę,
•wyświetlacz,
•mechanizm,
•wrzutnik,
•okablowanie,
•elektromagnes,
•wady powstałe w procesie technologicznym.
 Gwarancja nie obejmuje uszkodzeń mechanicznych oraz powstałych na skutek błędnej obsługi,
niewłaściwej eksploatacji, także klęsk żywiołowych, wypadków losowych.
 Gwarancja nie obejmuje naturalnego zużycia części zamiennych, takich jak: żarówki, piłka/gruszka,
odboje.
 Uprawnienia gwarancyjne nie obejmująprawa Klienta do domagania się zwrotu utraconych zysków
w związku z awarią.
 Klientowi przysługuje prawo wymiany urządzenia na nowe, jeżeli po wykonaniu pięciu napraw
urządzenie będzie nadal wadliwe.
____________________________________________________
Akceptuję warunki gwarancji i potwierdzam odbiór sprawnego sprzętu

11
MANUFACTURER OF AMUSEMENT MACHINES
JAKARARKADIUSZ ZIELINSKI Sp. J.
44 –240 Żory, ul. Fabryczna 10, Poland
Tel. [phone]; www.jakar.pl
e-mail: [e-mail] [e-mail]
GUARANTEE CARD / KARTA GWARANCYJNA
Nazwa urządzenia / Name of the device :
.................................................................................
Typ/model / Type/model :
.................................................................................
Nr seryjny urządzenia / Serial № of device:
.................................................................................
Nr seryjny elektroniki / Serial № of PCB:
.................................................................................
Nr seryjny wyświetlacza / Serial № of display
.................................................................................
Nr seryjny wrzutnika / Serial № of coinmech
.................................................................................
Wyposażenie dodatkowe/ Additional equipment
.................................................................................
Imię i Nazwisko (Nazwa) Kupującego /
Name of Buyer
.................................................................................
.................................................................................
Adres / Address
.................................................................................
Data sprzedaży / Date of sale
.................................................................................
Pieczęć i podpis sprzedawcy /
Seller's stamp and signature
.................................................................................
