INSTALLATION Radiant Cooktop m4 JENN-AIR
INSTRUCTIONS Models J EC9530 & J EC9536 403 WEST FOURTH STREET, NORTH @ NEWTON, [A 50208
IMPORTANT - SAVE FOR THE LOCAL ELECTRICAL INSPECTOR’S USE
IMPORTANT: Installation should be performed only by an authorized Jenn-Air Service Contractor or other qualified
installer. Read safety precautions in the Use & Care Manual before using this appliance.
(Dimensions shown in both inches and centimeters)
JEC9530
FOUR-ELEMENT RADIANT COOKTOPS
DIMENSIONS
inches cm
A 29-1/16 + 1/16 74.0+0.2
B 20-3/8 + 1/16 51.9+0.2
Cc 2-1/8 5.4
D 4-1/4 min. clear 10.8
E 29-15/16 76.0
F 21-1/2 54.6
G 3-5/8 7.6
JEC9536
FIVE-ELEMENT RADIANT COOKTOPS
DIMENSIONS
inches cm
A 34-9/16 + 1/16 87.9+0.2
B 20-3/8 + 1/16 51.9+0.2
Cc 2-1/8 5.4
D 4-1/4 min. clear 10.8
E 35-5/16 89.7
F 21-1/2 54.6
G 3-5/8 7.6
IMPORTANT
CUTOUT
DIMENSIONS ARE
CRITICAL
UNITS PROVIDED WITH 1/2” (1.3 cm) |.D. FLEXIBLE CABLE 48" (121.9 cm) LONG WITH 6” (15.2 cm) WIRE LEADS
AT END, FURNISHED AND INSTALLED BY MANUFACTURER (CONNECT TO 240/120 VOLT ELECTRICAL SERVICE).
INSTRUCTIONS TO INSTALLER:
¢ Side and Back Wall Clearance: Unit may be safely installed as near as 2 1/2 inches (6.35 centimeters) from side
walls and 3/4 inch (1.91 centimeters) from back wall.
Notice To Installer: Leave these instructions with the appliance.
Notice To Consumer: Retain these instructions for future reference.
8101P495-60
(01-03-00)

Installing Cabinetry Over Your Cooktop
A= 30” (76.2 cm) minimum clearance between the top of
the cooktop and the bottom of an unprotected wood
or metal cabinet.
A= 24” (60.96 cm) minimum when bottom of wood or
metal cabinet is protected by not less than 1/4”
(0.635 cm). FLAME RETARDANT millboard covered
with not less than no. 28 MSG sheet steel, 0.015”
(0.038 cm) stainless steel, 0.024” (0.061 cm)
aluminum or copper.
To eliminate the risk of burns or fire by reaching over
heated surface units, cabinet storage space located
above the surface units should be avoided. If cabinet
storage is to be provided, the risk can be reduced by
installing a range hood that projects horizontally a
minimum of 5 inches beyond the bottom of the cabinets.
Important Installation Suggestions
1. Chamfer all exposed edges of decorative laminate to
prevent damage from chipping.
2. Radius corners of cutout and file to insure smooth
edges and prevent corner cracking.
3. Rough edges, inside corners which have not been
rounded and forced fits can contribute to cracking of
the countertop laminate.
4. Countertop must be supported within 3” (7.62 cm) of
cutout.
CAUTION
Warranty is void on equipment installed otherthan
as recommended by. manufacturer.
Electrical Wiring Information
The neutral of this unit is grounded to the frame through
the solid copper grounding wire. If used on new
branch-circuit installations (1996 NEC), mobile homes,
recreational vehicles, or in an area where local codes
prohibit grounding through the neutral conductor, untwist
or disconnect the solid copper wire and connect the
ground wire to ground in accordance with local code.
Connect the white neutral to the service neutral. Connect
all wires to the branch circuit with approved connectors.
Use copper or aluminum wire. If aluminum wire is used,
use connectors recognized for joining aluminum to
copper.
Proper Electrical Supply
You must provide an adequate electrical supply system
as required for your cooktop. All wire connections must be
in accordance with local codes and properly insulated.
Check with local utility for governing electrical codes and
ordinances. In the absence of local electrical codes, the
National Electrical Code, NFPA No. 70, governing electric
range installations must be followed. A copy of the
National Electrical Code, NFPA No. 70, can be obtained
by writing to:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
A three-wire, single phase, A.C. 120/240 voit 60 cycle
electrical system (properly circuit protected to meet Local
Codes of NFPA No. 70) must be provided. Unit must be
properly grounded in accordance with local wiring code.
The chart below recommends the minimum circuit
protector and wire size if the appliance is the only unit on
the circuit. lf smaller sizes of wire are used, the unit
efficiency will be reduced and a fire hazard may be
created. It is advisable that the electrical wiring and
hookup be accomplished by a competent electrician.
RECOMMENDED MINIMUM
K.W. RATING CIRCUIT PROTECTION WIRE SIZE
ON SERIAL PLATE IN AMPRES (AWG)
0 - 48 20 12
49 - 69 30 10
7.0 - 99 40 8
10.0 - 11.9 90 8
12.0 - 14.9 60 6
Notice To Installer
Follow accompanying instruction carefully.
CAUTION
Never use-a metal blade to pry-knob off..If-knob
cannot be easily removed, tuck folds ofa dishtowel
under.knob skirt and pull upward with steady, even
pressure.
Preparation Of Countertop
The cutout in the countertop into which the appliance is to
be installed should be prepared according to the cutout
dimensions given on page 1 of these instructions.
CAUTION
Cutout dimensions. are critical. Dimensions.-.must
be measured and cut accurately to within + 1/16"
(.16.cm) to.insure. proper fit.
Installation Of Appliance
1. Remove the cooktop from the carton.
2. Provide cutout in countertop as required per page 1.
3. Place unit in the cutout.
4. Make electrical wire connection to unit. Consult local
codes for proper power hook-up.
5. Test to insure control knobs operate all elements
properly.

SBN SUP-Veelle)\I Modelos JEC9530 y JEC9536
ama elete el Sai Superficie radiante para cocinar
JENN-AIR
403 WEST FOURTH STREET, NORTH @ NEWTON, IA 50208
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA QUE LO USE EL
INSPECTOR ELECTRICO LOCAL
IMPORTANTE: La instalacién debe realizarla solamente un técnico autorizado de Jenn-Air u otro instalador calificado.
Lea las “Instrucciones de seguridad” en el libro de Uso y cuidado antes de usar el electrodoméstico.
(Las dimensiones se muestran en pulgadas y centimetros)
JEC9530
SUPERFICIES RADIANTES PARA
COCINAR DE CUATRO ELEMENTOS
DIMENSIONES
pulgadas em
A 29-1/16 + 1/16 74.0+0.2
B 20-3/8 + 1/16 51.9+0.2
Cc 2-1/8 5.4
D | 4-1/4 espacio libre min. 10.8
E 29-15/16 76.0
F 21-1/2 54.6
G 3-5/8 7.6
NOTA: “D” es «I espacio libre necesario para medir la profundidad de la unidad a la parte superior del mostrador.
Tipico para todas las unidades.
JEC9536
SUPERFICIES RADIANTES PARA
COCINAR DE CINCO ELEMENTOS
DIMENSIONES
pulgadas em
A 34-9/16 + 1/16 87.9+0.2
B 20-3/8 + 1/16 51.9+0.2
Cc 2-1/8 5.4
D | 4-1/4 espacio libre min. 10.8
E 35-5/16 89.7
F 21-1/2 54.6
G 3-5/8 7.6
IMPORTANTE
VITALES
LAS DIMENSIONES
DEL HUECO SON
LAS UNIDADES SE PROVEEN CON UN CABLE FLEXIBLE DE D.|. DE 1/2” (1.3 cm) DE 48” (121.9 cm) DE LARGO
CON CONECTORES DE ALAMBRE DE 6”
FABRICANTE (CONECTELAS A UN SERVICIO ELECTRICO DE 240/120 VATIOS).
INSTRUCCIONES PARA EL INSTALADOR:
(15.2 cm) A LOS EXTREMOS, TERMINADOS E INSTALADOS POR EL
¢ Espacio libre lateral y posterior: La unidad puede instalarse con seguridad tan cerca como 2 1/2 pulgadas (6,35
centimetros) de las paredes laterales y 3/4 pulgada (1,91 centimetros) de la pared posterior.
Aviso para el instalador: Deje las instrucciones de instalacion con el electrodoméstico.
Aviso para el propietario: Conserve estas instrucciones como referencia futura.

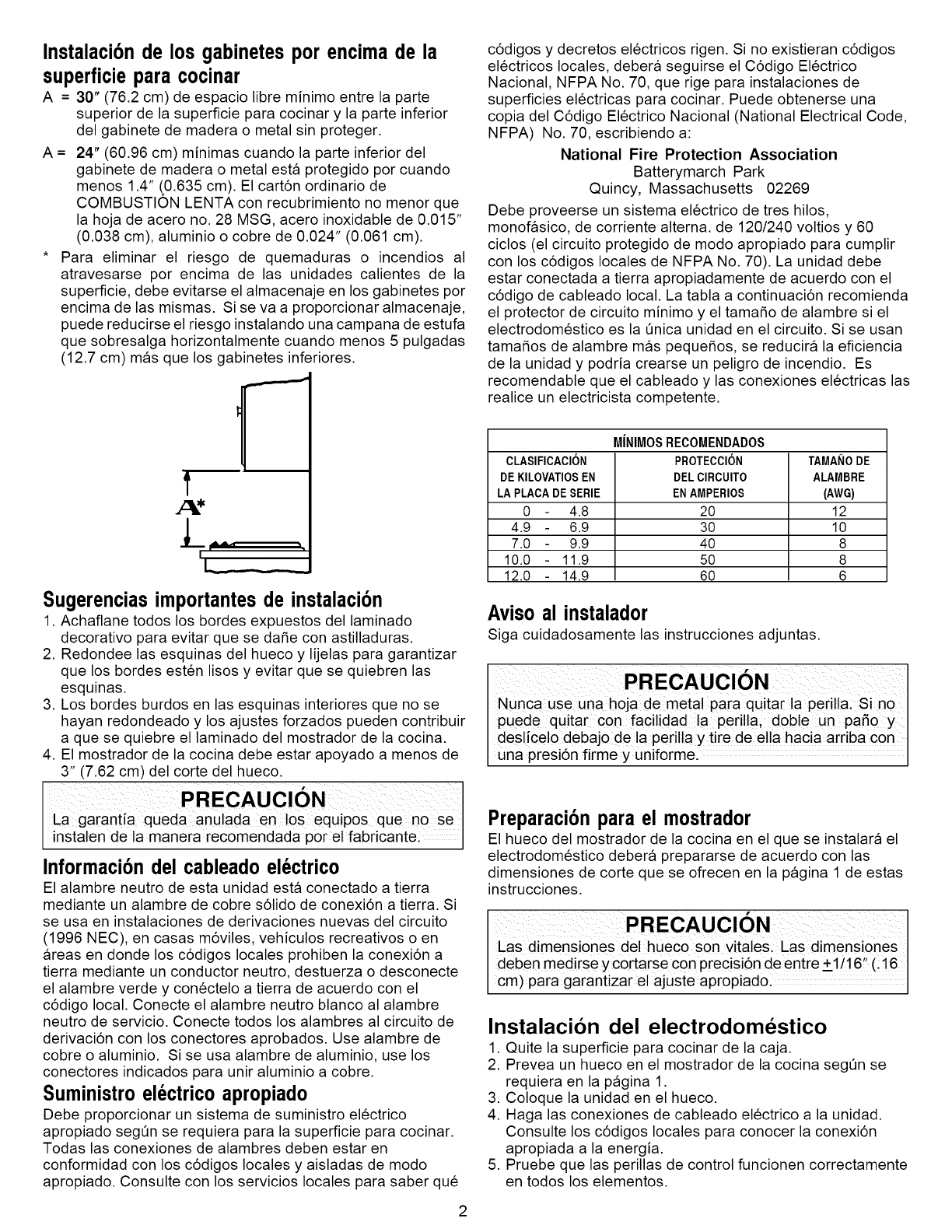

Instalacion de los gabinetes por encima de la
superficie para cocinar
A = 30” (76.2 cm) de espacio libre minimo entre la parte
superior de la superficie para cocinar y la parte inferior
del gabinete de madera o metal sin proteger.
24” (60.96 cm) minimas cuando la parte inferior del
gabinete de madera o metal esta protegido por cuando
menos 1.4” (0.635 cm). El carton ordinario de
COMBUSTION LENTA con recubrimiento no menor que
la hoja de acero no. 28 MSG, acero inoxidable de 0.015”
(0.038 cm), aluminio o cobre de 0.024” (0.061 cm).
* Para eliminar el riesgo de quemaduras o incendios al
atravesarse por encima de las unidades calientes de la
superficie, debe evitarse el almacenaje en los gabinetes por
encima de las mismas. Si se va a proporcionar almacenaje,
puede reducirse el riesgo instalando una campana de estufa
que sobresalga horizontalmente cuando menos 5 pulgadas
(12.7 cm) mas que los gabinetes inferiores.
Sugerencias importantes de instalacion
1. Achaflane todos los bordes expuestos del laminado
decorativo para evitar que se dafie con astilladuras.
2. Redondee las esquinas del hueco y Iijelas para garantizar
que los bordes estén lisos y evitar que se quiebren las
esquinas.
3. Los bordes burdos en las esquinas interiores que no se
hayan redondeado y los ajustes forzados pueden contribuir
a que se quiebre el laminado del mostrador de la cocina.
4. El mostrador de la cocina debe estar apoyado a menos de
3” (7.62 cm) del corte del hueco.
PRECAUCION
La -garantia: queda.anulada.en los. equipos que no se
instalen de la manera recomendada por: el fabricante.
Informacion del cableado eléctrico
El alambre neutro de esta unidad esta conectado a tierra
mediante un alambre de cobre sdélido de conexién a tierra. Si
se usa en instalaciones de derivaciones nuevas del circuito
(1996 NEC), en casas moviles, vehiculos recreativos o en
areas en donde los cédigos locales prohiben la conexién a
tierra mediante un conductor neutro, destuerza o desconecte
el alambre verde y conéctelo a tierra de acuerdo con el
cddigo local. Conecte el alambre neutro blanco al alambre
neutro de servicio. Conecte todos los alambres al circuito de
derivacién con los conectores aprobados. Use alambre de
cobre o aluminio. Si se usa alambre de aluminio, use los
conectores indicados para unir aluminio a cobre.
Suministro eléctrico apropiado
Debe proporcionar un sistema de suministro eléctrico
apropiado segun se requiera para la superficie para cocinar.
Todas las conexiones de alambres deben estar en
conformidad con los cédigos locales y aisladas de modo
apropiado. Consulte con los servicios locales para saber qué
2
cédigos y decretos eléctricos rigen. Si no existieran cédigos
eléctricos locales, debera seguirse el Cédigo Eléctrico
Nacional, NFPA No. 70, que rige para instalaciones de
superficies eléctricas para cocinar. Puede obtenerse una
copia del Cdédigo Eléctrico Nacional (National Electrical Code,
NFPA) No. 70, escribiendo a:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
Debe proveerse un sistema eléctrico de tres hilos,
monofasico, de corriente alterna. de 120/240 voltios y 60
ciclos (el circuito protegido de modo apropiado para cumplir
con los cédigos locales de NFPA No. 70). La unidad debe
estar conectada a tierra apropiadamente de acuerdo con el
cdédigo de cableado local. La tabla a continuacién recomienda
el protector de circuito minimo y el tamafio de alambre si el
electrodoméstico es la unica unidad en el circuito. Si se usan
tamafios de alambre mas pequefios, se reducira la eficiencia
de la unidad y podria crearse un peligro de incendio. Es
recomendable que el cableado y las conexiones eléctricas las
realice un electricista competente.
MINIMOS RECOMENDADOS
CLASIFICACION PROTECCION TAMANO DE
DE KILOVATIOS EN DEL CIRCUITO ALAMBRE
LA PLACA DE SERIE EN AMPERIOS (AWG)
0 - 48 20 12
49 - 69 30 10
70 - 99 40 8
10.0 - 11.9 50 8
12.0 - 14.9 60 6
Aviso al instalador
Siga cuidadosamente las instrucciones adjuntas.
PRECAUCION
Nunca‘ use una hoja-de metal para quitar la perilla.-Si no
puede quitar con. facilidad:la-perilla, doble un = pafio-y
deslicelo debajo. de la perilla y.tire de.ella hacia-arriba con
una -presion firme y-uniforme.
Preparacion para el mostrador
El hueco del mostrador de la cocina en el que se instalara el
electrodoméstico debera prepararse de acuerdo con las
dimensiones de corte que se ofrecen en la pagina 1 de estas
instrucciones.
PRECAUCION
Las dimensiones del hueco-son vitales. Las dimensiones
deben medirse y cortarse con precision de entre +1/16".(.16
cm) para garantizar-el ajuste apropiado.
Instalacion del electrodoméstico
1. Quite la superficie para cocinar de la caja.
2. Prevea un hueco en el mostrador de la cocina segun se
requiera en la pagina 1.
3. Coloque la unidad en el hueco.
4. Haga las conexiones de cableado eléctrico a la unidad.
Consulte los cédigos locales para conocer la conexién
apropiada a la energia.
5. Pruebe que las perillas de control funcionen correctamente
en todos los elementos.

Pl d a ele t

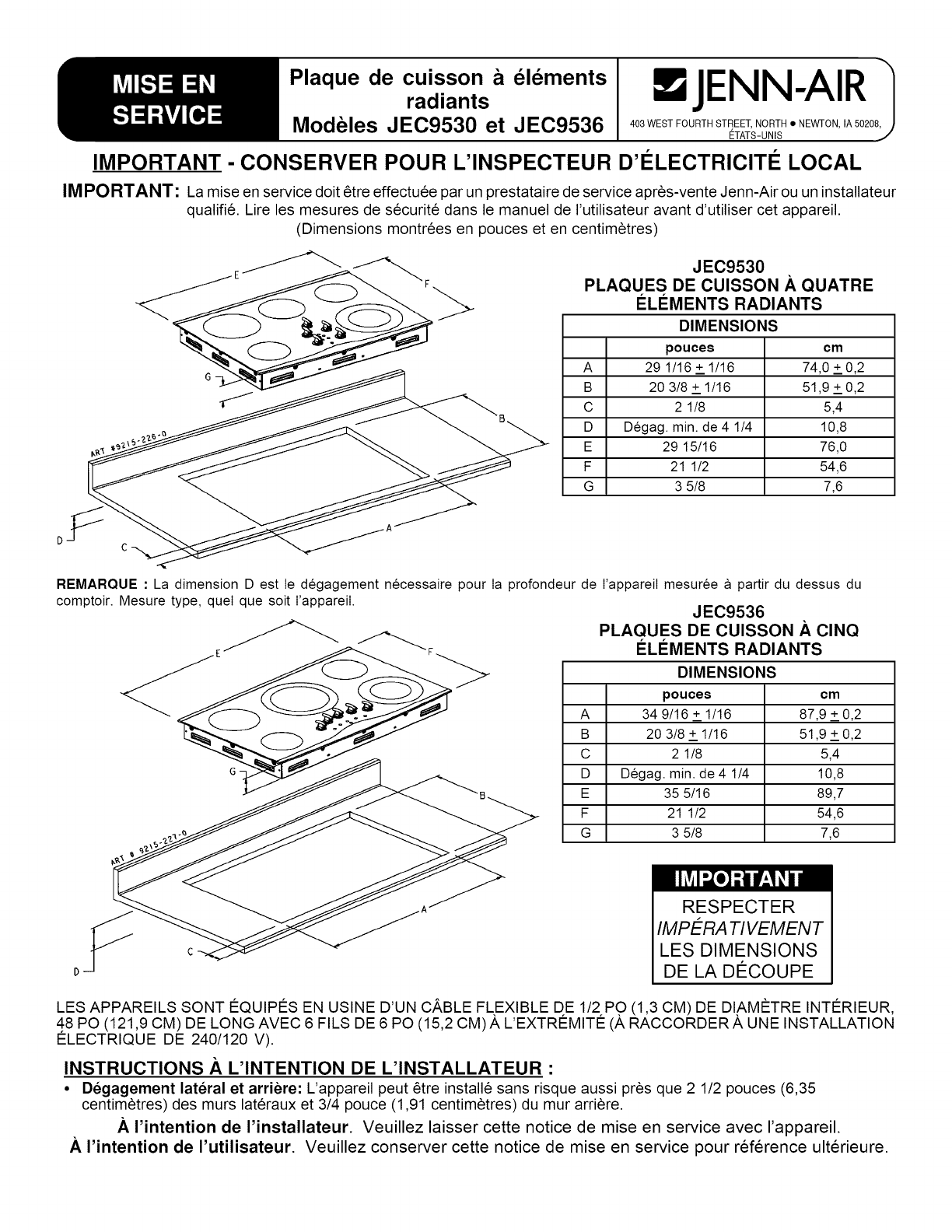

MISE EN aque de cureson a elements m4 JENN-AIR
SE RVICE Modéles JEC9530 et JEC9536 | 403 West FouRTH STREET, NORTH # NEWTON, IA 50208,
ETATS-UNIS.
IMPORTANT - CONSERVER POUR L’INSPECTEUR D’ELECTRICITE LOCAL
IMPORTANT: Lamise en service doit étre effectuée par un prestataire de service aprés-vente Jenn-Air ou un installateur
qualifié. Lire les mesures de sécurité dans le manuel de l'utilisateur avant d’utiliser cet appareil.
(Dimensions montrées en pouces et en centimétres)
JEC9530 _
PLAQUES DE CUISSON A QUATRE
ELEMENTS RADIANTS
DIMENSIONS
pouces cm
A 29 1/16 + 1/16 74,0+0,2
B 20 3/8 + 1/16 51,9+0,2
Cc 2 1/8 5,4
D Dégag. min. de 4 1/4 10,8
E 29 15/16 76,0
F 21 1/2 54,6
G 3 5/8 7,6
REMARQUE : La dimension D est le dégagement nécessaire pour la profondeur de l'appareil mesurée a partir du dessus du
comptoir. Mesure type, quel que soit l'appareil.
JEC9536
PLAQUES DE CUISSON A CINQ
ELEMENTS RADIANTS
DIMENSIONS
pouces cm
A 34 9/16 + 1/16 87,9+0,2
B 20 3/8 + 1/16 51,9+0,2
Cc 2 1/8 5,4
D Dégag. min. de 4 1/4 10,8
E 35 5/16 89,7
F 21 1/2 54,6
G 3 5/8 7,6
IMPORTANT
RESPECTER
IMPERATIVEMENT
LES DIMENSIONS
DE LA DECOUPE
LES APPAREILS SONT EQUIPES EN USINE D’UN CABLE FLEXIBLE DE 1/2 PO (1,3 CM) DE DIAMETRE INTERIEUR,
48 PO (121,9 CM) DE LONG AVEC 6 FILS DE 6 PO (15,2 CM) AL’EXTREMITE (A RACCORDER A UNE INSTALLATION
ELECTRIQUE DE 240/120 V).
INSTRUCTIONS A L’INTENTION DE L’INSTALLATEUR :
*« Dégagement latéral et arriére: L’appareil peut étre installé sans risque aussi prés que 2 1/2 pouces (6,35
centimétres) des murs latéraux et 3/4 pouce (1,91 centimétres) du mur arriére.
; A l’intention de l’installateur. Veuillez laisser cette notice de mise en service avec l'appareil.
A Vintention de l'utilisateur. Veuillez conserver cette notice de mise en service pour référence ultérieure.

Pose d’armoires au- dessus de votre plaque de
cuisson
A= Dégagement minimum de 30 po (76,2 cm) entre le
dessus de la plaque de cuisson et le dessous d’une
armoire non protégée en bois ou en métal.
A= Dégagement de 24 po (61 cm) minimum si le dessous
de l’armoire en bois ou en métai est protégé par du
carton IGNIFUGE d’un minimum de 1/4-po (6,4 mm)
d’épaisseur couvert (épaisseur minimum) de téle d’acier
n 28 MSG, d’acier inoxydable de 0,015-po (0,38 mm)
d’épaisseur ou d’aluminium ou de cuivre de 0,024-po
(0,61 mm) d’épaisseur.
* Pour éliminer les risques de brdlure ou d’incendie pouvant se
présenter si quelqu’un essaie d’atteindre un objet placé
au-dessus de surfaces brtlantes, il est fortement conseillé
d’éviter de placer des espaces de rangement au-dessus de
brileurs ou d’éléments chauffants de la surface de cuisson.
S'il doit y avoir des armoires au-dessus de la surface de
cuisson, les risques peuvent étre réduits en posant une hotte
qui dépasse d’un minimum de 5 po du bas des armoires.
Suggestions de pose importantes
1. Arrondir les angles de tous les rebords du stratifié décoratif
pour éviter qu’ils ne s’écaillent.
2. Arrondir les coins de la découpe et les poncer pour assurer
des rebords lisses et éviter que les coins ne se trouvent
écornés.
3. Les rebords bruts, les coins intérieurs non arrondis, ainsi
que les endroits ou il faut forcer pour permettre la mise en
place de la plaque de cuisson, peuvent contribuer au
fendillement du dessus du comptoir en stratifié.
4. Le dessus du comptoir doit avoir un support a une distance
maximum de 3 po (7,6 cm) des rebords de la découpe.
ATTENTION
La-garantie -est-.nulle.si-les consignes.. du -fabricant
concernant.la pose du matériel ne sont pas respectées.
Cablage électrique
Le fil neutre de cet appareil est relié au chassis 4 l'aide d’un fil
de terre en cuivre. Dans le cas de circuits de dérivation
nouvellement installés (NEC 1996), de maisons mobiles, de
véhicules de loisir ou s’il s'agit d’une région ou les codes
locaux interdisent la mise a la terre par le neutre, détordre le
fil de cuivre ou le déconnecter et le raccorder 4a la terre
conformément au code local. Raccorder le filtre neutre blanc
au neutre de l’installation électrique. Raccorder tous les fils au
circuit de dérivation avec des connecteurs homologués.
Utiliser des fils en cuivre ou en aluminium. En cas d'utilisation
de fil d’aluminium, utiliser les connecteurs con¢us pour
raccorder de l’aluminium au cuivre.
Alimentation électrique
L’installation électrique du logement doit correspondre aux
besoins électriques de la plaque de cuisson. Toutes les
connexions doivent étre conformes aux codes locaux et étre
correctement isolées. Vérifier auprés des services
compétents locaux les codes et reglements relatifs aux
installations électriques. En absence de codes locaux, le
code NFPA n 70 du National Electrical Code relatif aux
cuisiniéres électriques devra étre observé. Il est possible
d’obtenir un exemplaire du code NFPA n 70 du National
Electrical Code en écrivant a :
National Fire Protection Association
Batterymarch Park _
Quincy, Massachusetts 02269, Etats-Unis
ll faut prévoir un circuit monophasé trifilaire a courant
alternatif 120/240 V et 60 Hz (avec protection appropriée des
circuits pour satisfaire aux codes locaux ou NFPA n 70.
L’appareil doit 6tre correctement relié a la terre
conformément au code local. Le tableau ci-dessous
recommande la protection des circuits et le calibre de fil
minimum lorsque l'appareil est le seul branché sur le circuit.
Si du fil d’un calibre inférieur est utilisé, l'appareil n’assurera
pas un aussi bon rendement et pourra présenter des risques
d’incendie. ll est recommandé que le cablage et le
raccordement électrique soient effectués par un électricien
compétent.
MINIMUMS RECOMMANDES
PUISSANCE — PROTECTION CALIBRE
NOMINALE INDIQUEE (DUCIRCUIT — DES CABLES
SUR LA PLAQUE SIGNALETIQUE EN AMPERES (AWG)
0 - 48 20 12
49 - 69 30 10
7,0 - 99 40 8
10,0 - 11,9 90 8
12,0 - 14,9 60 6
A Vintention de linstallateur
Suivre les consignes de mise en service fournies avec soin.
ATTENTION
Ne jamais utiliser de lame métallique pour faire levier-sur le
bouton’ pour lenlever.. Si-le bouton -ne~s’enléve . pas
facilement, glisser un linge a vaisselle plié sous le bouton. et
tirer le linge a vaisselle vers le haut-en exergant-une traction
réguliére et uniforme.
Préparation du comptoir
La découpe dans le comptoir oll sera encastré l'appareil doit
étre préparée aux dimensions fournies a la page 1 de cette
notice de mise en service.
ATTENTION
L’exactitude des dimensions de ouverture est essentielle.
Pour: réaliser correctement la pose, les dimensions doivent
étre mesurées avec précision et la découpe effecituée a
1/16 po (2mm) prés.
Mise en service de l'appareil
1. Enlever la plaque de cuisson du carton.
2. Préparer la découpe tel qu’indiqué a la page 1.
. Placer l'appareil dans la découpe.
. Effectuer le raccordement électrique de l'appareil. Se
référer aux codes locaux pour le raccordement a
lélectricité.
5. Faire essai des commandes des brftileurs de surface pour
s’assurer de leur bon fonctionnement.
&
©
