JST WC-160 User manual

DWG: JUKCT-004-01-00

Instruction Manual/Bedienungsanleitung

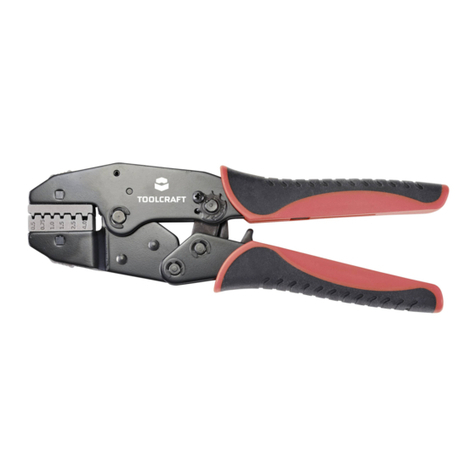

Crimp Tool/Crimp-Werkzeug CS 10 –WC 160
Application/Anwendungsbereich:
Mit d For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SVH-21T-P1.1 AWG 22 - 18
11
Open the tool.
Werkzeug öffnen.
13
12
Loosen the Flap locator.
Schwenkanschlag lösen.
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.

Open the tool.
Werkzeug öffnen.
1
3
5
4
The contact lies in the centre of
the respective profile.
Kontakt liegt zur Mitte des
jeweiligen Profils.
7
8
10
2
Contact has to be inserted to the
stop. Please pay attention to the
cross section!
Kontakt bis Anschlag
einschieben. Querschnitts-
bereich beachten!
6
Close the tool lightly until the contact
is held (1. Ratchet Lever).
Werkzeug leicht vorschließen, bis
Kontakt gehalten wird (1. Rastung).
9
Insert the cable until insulation stop
blade!
Leiter bis Iso-Stop Blech ein-
schieben!
Close the tool.
Werkzeug schließen.
AWG 22
AWG 18
AWG 20
Click out the Flap
locator stop.
Schwenkanschlag
herausklappen.
Close the Flap locator!
Schwenkanschlag bis Anschlag
einschwenken!
Positioner/Locator
