5
Deutschlands bei der MONACOR-Niederlassung oder
der entsprechenden Behörde des Landes. Links zu
den nationalen Behörden finden Sie über die folgende
Internetadresse:
www.cept.org
→ECC
→Topics
→Short Range Devices (SRD) and other R&TTE
sub-classes
→EFIS and National Frequency Tables
4 Stromversorgung
GSetzen Sie nur Batterien des gleichen Typs ein und
tauschen Sie die Batterien immer komplett aus.
GNehmen Sie bei längerem Nichtgebrauch (z. B. län-
ger als eine Woche) die Batterien heraus. So bleibt
das Gerät bei einem eventuellen Auslaufen der
Batterien unbeschädigt.
1) Die beiden Verriegelungsknöpfe (8) an den Seiten
des Senders hereindrücken. Das Bedienteil rastet
dann aus und lässt sich in der Halteschale ver-
schieben. Das Bedienteil nach unten schieben, bis
es wieder einrastet. Das Batteriefach (11) auf der
Rückseite ist dann zugänglich (siehe Abb. 3).
2) In das Batteriefach zwei 1,5-V-Batterien der Größe
Mignon (R6, AA), mit den Plus- und Minusan-
schlüssen wie im Fach aufgedruckt, einsetzen.
3) Das Bedienteil wieder ausrasten, in seine vorherige
Position zurückschieben und dort einrasten lassen.
5 Inbetriebnahme

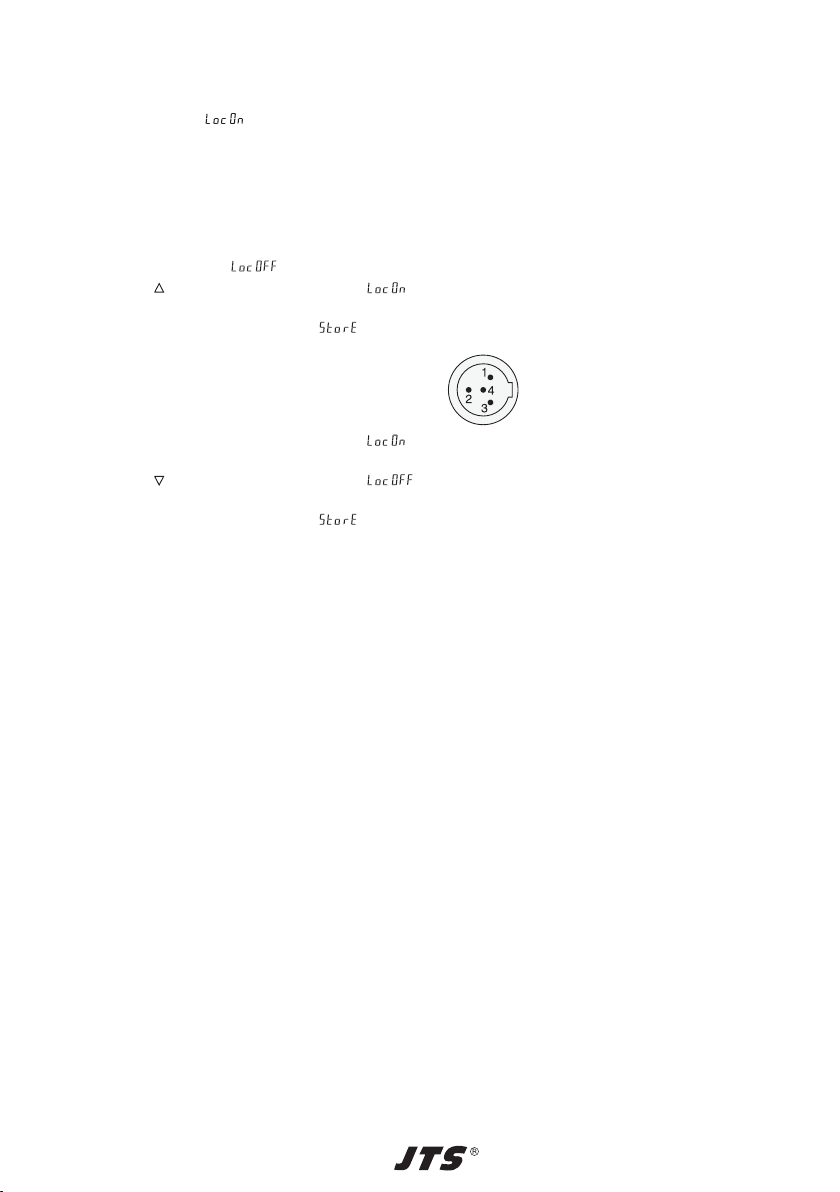

1) Das beiliegende Lavaliermikrofon CM-501 an die
4-polige Mini-XLR-Buchse INPUT (4) anschließen
und mit der Klemme an der Kleidung befestigen
(z. B. an der Krawatte oder am Revers).
Anstelle des Lavaliermikrofons kann aber auch
ein passendes Kopfbügel- oder Instrumentenmikro-
fon verwendet werden (z. B. CM-204..., CM-801F,
CM-804IF, CX-508W oder CX-516W von JTS).
2) Zum Einschalten den Ein-/Ausschalter (2) auf ON
schieben. Im Display (3) erscheint die eingestellte
Sendefrequenz sowie ein Batteriesymbol, das den
aktuellen Ladezustand der Batterien in mehreren
Stufen anzeigt:
voll erschöpft
3) Die Verriegelungsknöpfe (8) an den Seiten des
Senders hereindrücken und das Bedienteil in der
Halteschale nach oben schieben, bis es einrastet
(siehe Abb. 1).
4) Die Funkfrequenz für den Sender einstellen
→siehe Kap. 5.1. Den Empfänger einschalten und
auf die gleiche Frequenz einstellen →siehe Bedie-
nungsanleitung des Empfängers.
Das am Empfänger angeschlossene Audiogerät
(Mischpult oder Verstärker) einschalten.
5) In das Mikrofon sprechen bzw. singen. Durch Ver-
ändern der Empfindlichkeit über den Regler GAIN
(10) lässt sich der Lautstärkepegel korrigieren.
Zum Drehen des Reglers den beiliegenden Ein-
stellschlüssel verwenden.
Den Sender auf optimalen Pegel einstellen. Bei
zu hohem Pegel verzerrt der Sender, dann den
Regler zurückdrehen (ggf. auch ganz nach links).
Bei zu geringem Pegel ergibt sich ein schlechter
Rauschabstand, den Regler dann entsprechend
aufdrehen.
6) Der Sender kann gesperrt werden, um ein verse-
hentliches Verändern der Frequenz oder Ausschal-
ten zu verhindern →Kap. 5.2.
7) Nach dem Durchführen aller Einstellungen das Be-
dienteil wieder ausrasten, in seine vorherige Posi-
tion zurückschieben und dort einrasten lassen.
8) Den Sender mit der Klemme (9) an der Kleidung
befestigen, z. B. am Gürtel oder am Hosenbund.
Um die Position des Senders an der Kleidung zu
verändern, kann die Klemme auch ummontiert wer-
den: Die Klemme abschrauben, drehen (um 90°
nach links oder rechts oder um 180°) und wieder
anschrauben.
9) Zum Ausschalten des Senders nach dem Betrieb
den Ein-/Ausschalter (2) auf OFF stellen. Das Dis-
play zeigt kurz und erlischt dann ganz.
5.1 Einstellen der Sendefrequenz
1) Die Taste SET (7) 2 s gedrückt halten. Das Display
zeigt kurz und wechselt dann zurück auf die
vorherige Anzeige. Im Display blinkt die Anzeige
MHZ.
Hinweis: Um den Einstellmodus ohne eine Ein-
stellung zu verlassen, die Taste SET so oft drü-
cken, bis im Display erscheint. Das Gerät
schaltet danach auf normalen Betrieb zurück.
2) Mit den Pfeiltasten die Frequenz einstellen: bei
jedem Druck der Taste (6) verringert sie sich um
125 kHz, bei jedem Druck der Taste (5) erhöht sie
sich um 125 kHz.
3) Die Einstellung durch Drücken der Taste SET spei-
chern. Im Display erscheint kurz , der Ein-
stellmodus wird verlassen, das Gerät wechselt auf
Normalbetrieb.
Hinweis: Bei gleichzeitiger Verwendung mehrerer
Funksysteme sollten die Funkfrequenzen der einzel-
nen Systeme sorgfältig aufeinander abgestimmt wer-
den, um Störungen zu vermeiden.
