JUKI LU-1560 User manual

•JUKI
LU-1560
LU-1560-7
INSTRUCTION MANUAL BETRIEBSANLEITUNG
MANUEL D'UTILISATION MANUAL DEINSTRUCCIONES
MANUALE D'ISTRUZIONI
•^^^ddoodod
riHl ^nnDDDOO
snffm
UUKI
NOTE: Carefully read and understand all safety Instructions before beginning use of this machine.
Retain this Instruction Manual for future reference.
HINWEIS:
Lesen Sle die Sicherheitsanweisungen aufmerksam durch, um sich mit Ihnen vertraut zu machen,
bevor Sie diese Maschine in Betrieb nehmen.
Bewahren Sie diese Bedienungsanleitung fur spatere Bezugnahme auf.
NOTE: ,
Avant d'utiliser la machine, lire attentivement toutes les consignee de s^curlt6.
Conserver ce manuel pour pouvoir le consulter en cas de besoin.
NOTA: Antes de comenzar a usar esta m^quina lea con detencidn hasta comprender todas las instrucciones
de seguridad. Conserve este Manual de Instrucciones a mano para futuras consultas.
NOTA: Leggere attentamente ecompredere tutte le IstruzlonI per la sicurezza prima dl iniziare 1' uso dl
questa macchina. Conservare questo Manuale d'Instruzloni per pronto riferimento.
No.OO
29338803
From the library of: Superior Sewing Machine & Supply LLC

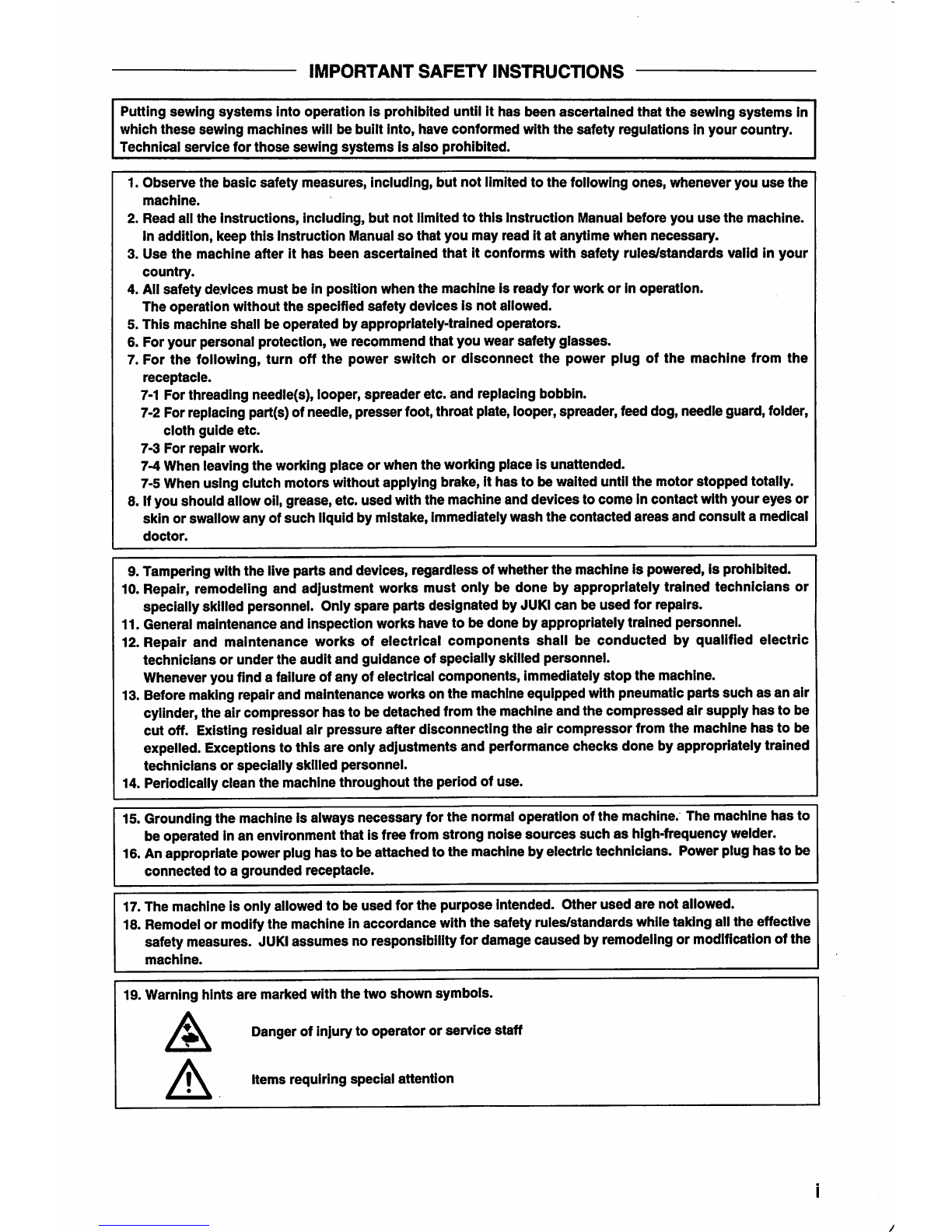

IMPORTANT SAFETY INSTRUCTIONS
Putting sewing systems into operation is prohibited untii it has been ascertained that the sewing systems in
which these sewing machines wiii be built into, have conformed with the safety regulations in your country.
Technical service for those sewing systems is also prohibited.
1. Observe the basic safety measures, including, but not limited to the following ones, whenever you use the
machine.
2. Read ail the instructions, including, but not limited to this Instruction Manual before you use the machine,
in addition, keep this instruction Manual so that you may read it at anytime when necessary.
3. Use the machine after it has been ascertained that it conforms with safety rules/standards valid in your
country.
4. Ail safety devices must be in position when the machine is ready for work or in operation.
The operation without the specified safety devices is not allowed.
5. This machine shall be operated by appropriately-trained operators.
6. For your personal protection, we recommend that you wear safety glasses.
7. For the following, turn off the power switch or disconnect the power plug of the machine from the
receptacle.
7-1 For threading needie(s), looper, spreader etc. and replacing bobbin.
7-2 For replacing part(s) of needle, presserfoot, throat plate, looper, spreader, feed dog, needle guard, folder,
cloth guide etc.
7-3 For repair work.
7-4 When leaving the working place or when the working place is unattended.
7-5 When using clutch motors without applying brake, it has to be waited untii the motor stopped totally.
8. Ifyou should allowoil,grease, etc. used withthe machine and devices to come in contactwith your eyesor
skin or swallow any of such liquid by mistake, immediately wash the contacted areas and consult a medical
doctor.
9. Tampering withthe liveparts and devices, regardless ofwhether the machine is powered, is prohibited.
10. Repair, remodeling and adjustment works must only be done by appropriately trained technicians or
specially skilled personnel. Onlyspare parts designated by
JUKI can be used for repairs.
11. General maintenance and inspection works have to t>e done by appropriately trained personnel.
12.Repair and maintenance works of electrical components shall be conducted by qualified electric
technicians or under the audit and guidance of specially skilled personnel.
Whenever you find a failure of any of electrical components, immediately stop the machine.
13. Beforemakingrepairand maintenance workson the machineequipped withpneumatic parts such as an air
cylinder,the air compressor has to be detached fromthe machineand the compressed air supply has to be
cut off. Existing residual air pressure after disconnecting the air compressorfrom the machine has to be
expelled.Exceptionsto this are onlyadjustments and performancechecks done byappropriatelytrained
technicians or specially skilled personnel.
14. Periodically clean the machine throughout the period of use.
15.Grounding the machineis alwaysnecessary forthe normal operation ofthe machine. The machinehas to
be operated inan environmentthat isfree
from strong noise sources such as high-frequency welder.
16. Anappropriate power plug has to l>e attached to the machine byelectrictechnicians. Powerplughas to t>e
connected to a grounded receptacle.
17.The machine is only allowedto be used for the purpose intended. Other used are not allowed.
18. Remodelor modifythe machine inaccordance withthe safety rules/standards whiletaking allthe effective
safety measures. JUKI assumes no responsibility fordamagecaused byremodeling or modification ofthe
machine.
19. Warning hints are marked with the two shown symbols.
A Danger of injury to operator or service staff
A
items requiring special attention
From the library of: Superior Sewing Machine & Supply LLC

WICHTIGE SICHERHEITSANWEISUNGEN
Nahanlagen, die fur den EInbau dieser Nahmaschlnen vorgesehen sind, durfen erst In Betrleb genommen werden,
nachdem sichergestellt 1st, daB sle den SIcherheitsvorschrlften des betreffenden Landes entsprechen.
Bis dahin 1st technlscher Service fur diese Nahanlagen ebenfalls verboten.
1. Beachten Sle die grundsatzllchen SIcherheltsmaBnahmen, eInschlleBilch der folgenden, wann Immer Sle
die Maschlne benutzen.
2. Lesen Sle vor der Benutzung der Maschlnesamtllche Anieltungen,eInschlleBilchdieser Bedlenungsanleltung durch.
Bewahren Sle dIese Bedlenungsanleltung auBerdem so auf, daB sle bel Bedarfjederzelt griffberelt 1st.
3. Nehmen Sle die Maschlne erst In Betrleb, nachdem sichergestellt 1st, daB sle den In Ihrem Land gultlgen
SlcherheltsvorschrlftenZ-normen entsprlcht.
4. Alle SIcherheltselnrlchtungen mussen angebracht sein, wenn die Maschlne betrlebsberelt oder In Betrleb
1st. Der Betrleb ohne die vorgeschrlebenen SIcherheltselnrlchtungen 1stunzuldsslg.
5. DIese Maschlne darf nur von entsprechend geschultem Personal bedlent werden.
6. Zu Ihrem persdnllchen Schutz empfehlen wir, eine Schutzbrllle zu tragen.
7. in den folgenden Fallen 1st der Netzschalter auszuschalten, oder der Netzstecker der Maschlne von der
Netzsteckdose abzuzlehen.
7-1 Zum EInfadeIn von Nadel(n), Grelfer, Sprelzer usw. und Auswechsein der Spule.
7-2Zum Auswechsein von Tellen wie Nadel, NahfuB,Stichplatte, Grelfer, Sprelzer, Transporteur, Nadelschutz,
Abkanter, Stoffuhrung usw.
7-3 Fur Reparaturarbelten.
7-4 Bel Verlassen des Arbeltsplatzes und unbeaufslchtlgtem Arbeltsplatz.
7-5 Bel Verwendung von Kupplungsmotoren ohne Bremsbet^tlgung muBbis zum vollkommenen Stillstand
des Motors gewartet werden.
8. Sollte 01, Schmlerfett usw., das fur die Maschlne und Gerate verwendet wird, In Ihre Augen oder auf Ihre
Haut geraten, oder sollten Sle versehentllch eIne dieser Flusslgkelten schlucken, waschen Sle die
betroffenen Berelche sofort bzw. suchen Sle einen Arzt auf.
9. EIngrlffe an stromfuhrenden Tellen und Vorrlchtungen bel ein- oder ausgeschalteter MaschlnesInd verboten.
10. Reparatur-, Umbau- und EInstellarbelten durfen nur von entsprechend ausgeblldeten Technlkern oder
spezlell geschultem Personal durchgefuhrt werden. Fur Reparaturen durfen nur von JUKI vorgeschrlebene
Ersatztelle verwendet werden.
11. Allgemelne Wartungsarbelten und Inspektlonen mussen von entsprechend ausgeblldetem Personal
durchgefuhrt werden.
12. Reparaturen und Wartungsarbelten an elektrlschen Bautellen durfen nur von quallflzlerten Elektrlkern oder
unter der Aufslcht und Anieltung spezlell geschulten Personals durchgefuhrt werden.
Sollte eIn Fehler In einem der elektrlschen Bautelle festgestellt werden, 1st die Maschlne unverzugllch
abzustellen.
13. Vor der Durchfuhrung von Reparatur- und Wartungsarbelten an Maschlnen, die mit Drucklufttellen (z.B.
Luftzyllnder) ausgestattet sInd, muB der Luftkompressor von der Maschlne getrennt und die
Druckluftversorgung abgeschaltet werden. Noch vorhandener Restdruck nach dem Trennen des
Luftkompressors von der Maschlne muB abgelassen werden. Ausgenommen hiervon sInd nur
EInstellungen und Leistungsprufungen, die von entsprechend ausgeblldeten Technlkern oder spezlell
geschultem Personal durchgefuhrt werden.
14. DieMaschlne 1stwahrend des ganzen Benutzungszeltraums regelmaBIg zu relnlgen.
15. EIneErdung der Maschlne1ststets notwending, um normalen Betrlebder Maschlnezu gewahrlelsten.
Die Maschlne muB In einer Umgebung betrleben werden, die frel von starken Storungsquellen, wIe z.B.
Hochfrequenz-SchwelBgeraten, 1st.
16. EIn passender Netzstecker muBvon eInem Elektrlker am Netzkabel der Maschlne angebracht werden.
Der Netzstecker darf nur an eIne geerdete Steckdose angeschlossen werden.
17. DIese Maschlne darf auBer zu
dem vorgesehenen Zweck nicht anderweltig benutzt werden.
18. Umbauarbelten oder Anderungen der Maschlne mussen gemaB den SlcherheltsvorschrlftenZ-normen unter
Beachtung aller zutreffenden SIcherheltsmaBnahmen durchgefuhrt werden. JUKI ubernlmmt kelne
Verantwortung fur Schaden, die durch Umbau oder Anderung der Maschlne verursacht wurden.
19. Warnhlnwelse sInd mIt
den belden folgenden Symbolen gekennzeichnet.
A Verletzungsgefahr fur Bedlenungsperson oder Wartungspersonal
A
Besonders zu beachtende Punkte
From the library of: Superior Sewing Machine & Supply LLC

CONSIGNES DE SECURITE IMPORTANTES
II est Interditde mettre en service des systdmes de couture incorporant ces machines sans s'etre assure qu'lls
sent conformes ^ la reglementatlon de s4curiti du pays d'utlllsation.
Toute intervention
technique pour ces systdmesde couture est ^aiement interdite.
1. Lors de i'utilisation de la machine, observer les mesures de security de base qui comprennent, sans
toutefois s'y limiter, les rdgles suivantes.
2. Lire toutes les instructions qui comprennent sans toutefois s'y limiter les Instructions de ce manuel
d'utilisation avant d'utiliser la machine. Conserver ce manuel d'utlllsation pour pouvoir s'y reporter a tout
moment en cas de besoin.
3. Utiliser la machine apr§s s'etre assure qu'elle est conforms aux regles/normes de s^curitd en vigueur dans
le pays d'utilisation.
4. Tous ies dispositifs de securite doivent etre en place lorsque la machine est prete k etre utilise ou qu'elle
fonctlonne. L'utilisatlon sans les dispositifs de securite sp^ifi^s n'est pas autoris^.
5. Cette machine doit etre utilise par des op§rateurs ayant regu une formation appropri^.
6. Pour la protection de I'operateur, ii lui est recommande de porter des lunettes de s6curit6.
7. Toujours mettre I'interrupteur d'alimentatlon en position d'arret ou d^brancher la fiche secteur de la
machine k la prise:
7-1 avant d'enfiler une aiguille, le boucleur, I'^tendeur, etc. et de remplacer la canette;
7-2 avant de remplacer des pieces telles qu'alguille, pied presseur, plaque kaiguille, boucleur, ^tendeur,
griffe d'entrafnement, garde-alguille, remplleur, guide-tissu, etc.;
7-3 avant d'effectuer une reparation;
7-4 avant de quitter I'atelier ou lorsque I'atelier est sans surveillance;
7-5 lors de I'utilisation d'un moteur li embrayage sans appliquer le frein, attendre que le moteur soit
compl^tement arrete.
8. En cas de contact de prodults tels qu'huiles et graisses utilises dans la machine ou ses dispositifs avec ies
yeux ou la peau, rincer immediatement la partie touches et consulter un m^decin. En cas d'absorption
accidentelle de tels prodults, consulter immediatement un medecin.
9. II est interdit de toucher aux pieces et dispositifs sous tension que la machine soit ou non en circuit.
10.
Les travaux de reparation, de reconditionnement et de reglage ne doivent §tre executes que par des
techniciens correctement formes ou par un personnel ayant une qualification speciale. Seules les pieces de
rechange indiquees par JUKIdoivent §tre utilisees pour les reparations.
11. Les travaux d'entretien et de contrdleordinaires doivent etre executes par un personnel correctement forme.
12. Les travaux de reparation et d'entretien des pieces eiectriques doivent etre executes par des eiectriciens
qualifies ou sous le contrdle et la direction d'un personnel ayant une qualification speciale.
En cas d'anomalie d'une piece eiectrique, arreter immediatement la machine.
13.
Avant d'effectuer des travaux de reparation et d'entretien sur une machine comportant des pieces
pneumatiques telles que cylindre pneumatlque, desaccoupler le compresseur de la machine et couper
I'alimentation en air comprime. Apres avoir ddsaccoupie le compresseur d'air de la machine, detendre la
pression d'air residuelle. Les seules exceptions e cette regie sont les rdglages et les verifications de
fonctionnement effectuds par des techniciens correctement formds ou par un personnel ayant une
qualification speciale.
14. Nettoyer periodiquement la machine pendant toute sa duree de service.
15. La machine doit
toujours etre mise k la terre pour I'utilisation normals. Elle doit §tre utilises dans un
environnement
sans sources de bruits importantestelles que posts de soudage khaute frequence.
16. Une fiche secteur appropriee dolt etre fixes k la machine par un eiectricien.
La fiche secteur doit etre branches k une prise de courant reliee a la terre.
17. Cette machine ne doit servir qu'e I'usage pour lequel elle est prevue. Tout autre usage est interdit.
18. Reconditlonner ou modifier la machine en observant les rdgles/normes de securite et en prenant toutes les
mesures de securite necessaires. La responsabillte de JUKI ne saurait etre engages pour des dommages
causes par le reconditionnement ou la modification de la machine.
19. Les mises en garde sont signaiees par les deux symboles indiques.
A Risque de blessures pour I'operateur ou le personnel d'entretien
A
Points demandant une attention particuliere
III
From the library of: Superior Sewing Machine & Supply LLC

INSTRUCCIONESIMPORTANTES DE SEGURIDAD
Est^ prohibido poner en operacidn la m^quina de coser hasta no cerciorarse de qua los sistemas de cosido en
los que este tlpo de maqulnas se tienen que Incorporar, est^n en conformidad con las regulaclones de seguridad
vigentes en su pafs. Tambi^n est^ prohibido el servicio t^cnico para estos sistemas de cosido.
1. Observe la medldas basicas de seguridad, inciuyendo, pero no iimltdndose, a las siguientes, siempre que
use la mdqulna.
2. Lea todas las instrucciones, Inciuyendo, pero no ilmlt^ndose a este Manual de instrucclones, antes de usar
la m^qulna. Ademas, guarde este Manual de instrucclones de modo que usted io pueda leer cuando sea
necesarlo.
3. Use la mdqulna despues de haberse cerclorado de que se conforms a las regias y normas de seguridad
v^lldas en su pals.
4. Todos los disposltlvos de seguridad deben estar en poslclon cuando la m^qulna est^ lists para entrar en
servicio o ya este en operacldn. No estd permltldo operar la miqulna sin los disposltlvos de seguridad
especlflcados.
5. Esta mdqulna debe ser operada por operadores debldamente entrenados.
6. Para la protecclon del personal, recomendamos la coiocaclon de gafas de seguridad.
7. Para Iosigulente, desconecte la allmentacldn odesconecte el cable de allmentacldn de la m^qulna desde latoma.
7-1 Para el enhebrado de la(s) aguja(s), enlazador, estlradora, etc., ypara el reemplazo de la boblna.
7-2 Para el reemplazo de las plezas de la aguja, prensatelas, placa de agujas, enlazador, estlradora,dentado
de transporte, protector de aguja, plegador, gufa de tela, etc.
7-3 Para los trabajos de reparo.
7-4 Al dejar el lugar de trabajo o cuando el lugar de trabajo estd desatendldo.
7-5 Cuando use motores de embrague sin apllcarel freno, se debe esperar hasta que el motor pare totalmente.
8. En caso de que el acelte, grass, etc. que se usa en su m^qulna ydisposltlvos toque sus ojos o plel, o que
trague por desculdo cualquler liquldo semejante, l^vese Inmedlatamente las partes afectadas o consults a
un medico.
9. Estd prohibido manlpular lasplezasydisposltlvos mdvlles mlentras est6conectadalacorrlente el^lca a la maqulha.
10. Los trabajos de reparo, remodelacldn y ajuste se deben hacer solamente por tecnicos debfdamente
entrenados o por personal especlallzado.
Para los reparos, se pueden utilizer solamente las plezas de repuesto deslgnadas por JUKI.
11. Los trabajos de mantenlmlento e Inspeccldn generales se deben llevar a cabo por personal debldamente
entrenado.
12. Los trabajos de reparo y mantenlmlento de los componentes el^ctrlcos se deben conduclr por tecnicos
el^ctrlcos callflcados obajo la verlflcacldn ydireccldn de personal especlallzado.
Siempre que descubra una falla en cualquler componente electrico, pare Inmedlatamente la maqulna.
13. Antes de llevar a cabo los trabajos de reparo ymantenlmfento en la maqulna equlpada con plezas
neum^tlcas, tales como un clllndro de aire, se debe desmontar el compresor de aire desde la mdqulna, y
tambl6n
se dabe cortar el sumlnlstro de aire comprlmldo. Ademds, se debe expeler la presldn de aire
existente despues de la desconexidn de la maqulna. Las excepclones para eso son solamente los ajustesy
verlflcaclones de rendlmlento que se hacen por tecnicos debldamente entrenadoso por personal especlallzado.
14. LImple perlddlcamente la maqulna durante todo el pen'odo de uso.
15. La puesta atierra de la maqulna es siempre necesarlo para la operacldn normal de la misma.
La mdqulna debera ser operada en un amblente exento de ruldos fuertes tales como en lugares de
soldadura de alta frecuencla.
16. Los tecnicos el^ctrlcos deber^n montar en la maqulna un enchufe aproplado para la corrlente electrlca.
El enchufe de la corrlente el4ctrlca se deber^ conectar a un tomacorrlente conectado a tierra.
17. S6lo se puede utilizer esta maqulna para el propdslto que fue fabrlcada. No se permlten otros usos.
18. Remodele omodlflque la mdqulna de acuerdo a las normas y regias de seguridad mlentras toma todas las
medldas de seguridad efectlvamente. JUKI no asume ninguna responsabllldad por dahos causados por la
remodelacldn omodlflcaclon de la mdqulna.
19. Los puntos de advertencia estdn marcados con los dos simbolos mostrados.
A Pellgro de lesldn al operador o personal de servicio
A
Itemes que requleren atencldn especial
IV
From the library of: Superior Sewing Machine & Supply LLC

ISTRUZIONIIMPORTANTI PER SICUREZZA
k vietato mettere in funzione sistemi dl cucitura fino a chesi siaaccertato chei sistemi di cucitura incuiqueste
macchine per cucire vengono inserite rispondono a quanto previsto daiie norme di sicurezza nei vostro paese.
^ aitresi proibitointervenire tecnicamentesu dettisistemi.
1. Osservare ie misure fondamentaii di sicurezza,comprese, ma non iimitate a queiie seguenti, ogni voita che
si usa ia macchina.
2. Leggere tutte ie istruzioni, compreso, ma non iimitate a questo Manuaie d'lstruzioni prima di usare ia
macchina. in aggiunta, custodire questo Manuaie d'lstruzioni in modo che si possa ieggerio in quaisiasi
momento quando necessario.
3. Usare la macchina dopo che k state accertato che essa e conforme a regole/standards di sicurezza vaiidi in
vostro paese.
4. Tutti i dispositivi di sicurezza devono essere in posizione quando ia macchina h pronta per iavoro o in
operazione. L'operazione senza idispositivi di sicurezza specificati non b permessa.
5. Questa macchina deve essere operate da operatori appropriatamente addestrati.
6. Per ia protezione personaie, si consigiia di mettersi occhiali di sicurezza.
7. Nei casi seguenti, spegnere I'interruttore di corrente o staccare ia spina elettrica deiia macchina daiia presa
di corrente.
7-1 Per infilare ago(hi), spoletta, spatole ecc., e per sostituire bobina.
7-2 Per sostituire parte{i) di ago, piedino, piacca, spoletta, spatoia, gancio ditrasporto, riparo di ago, plegatrice,
guide di teia ecc.
7-3 Per iavoro di riparazione.
7-4 Quando si iascia ii luogo di Iavoro o quando ii luogo di Iavoro h senza sorvegiianza.
7-5 Quando si usano motoria frizionesenzaazionare freno, si deve aspettarefinch4 iimotore si fermicompletamente.
8. Se olio, grasso, ecc. usati con ia macchina edispositivi venissero in contatto con gli occhi oiapeile o
venisse inghiottito quaicuno di tail iiqiiidi per errore, iavare immediatamente aree messe in contatto o
rivolgersi a un medico.
9. E proibito manomettere Ie parti e idispositivi sottotensions indipendentemente del fatto che la macchina b
alimentata o meno.
10. Lavori di riparazione, rimodellamento eregoiazione devono essere fatti solo da tecnici appropriatamente
addestrati o personaie esperto. Solo parti di ricambiodesignate da JUKI possonoessere usate per riparazioni.
11. Lavorigeneraii di manutenzioneed ispezione devono essere fatti da personaieappropriatamente addestrato.
12. Lavori di riparazione emanutenzione di componenti eiettrici devono
essere condotti da tecnici eiettrici
quaiificati o sotto ii controilo e ia guida di personaie esperto.
Se viene trovato un guasto di qualche components elettrico, fermare immediatamente ia macchina.
13. Prima di fare lavori di riparazione emanutenzione sulla macchina dotata di parti pneumatiche come un
ciiindro d'aria, ii
compressors d'aria deve essere staccato daiia macchina ei'aiimentazione d'aria
compressa deve essere bioccata. Eventuaie pressione d'aria residua dopo ii scoilegamento del
compressors d'aria daiia macchina, deve essere espuisa. Eccezioni a questo sono solo regoiazioni e
controiii di prestazione eseguiti da tecnici appropriatamente addestrati opersonaie esperto.
14. Puiire periodicamente ia macchina per tutto ii periodo di uso.
15. Esempre necessario coiiegare ia macchina a massa per la regolare operazione deiia macchina.
Lamacchina deve essereoperate inun ambiente che e iiberoda sorgente di rumors forte come saldatrice ad
aita frequenza.
16. Unaappropriate spina elettrica deve essere attaccata alia macchina da tecnici eiettrici.
Spina elettrica deve essere connessa ad una presa elettrica coilegata a massa.
17. E permesso usare questa macchina solo per iifine inteso. Altri usi non sono permessi.
18. Rimodeiiare o modificare ia macchina in conformita alls norms/standards di sicurezza prendendo tutte ie
misure di sicurezza efficaci. JUKI non assume nessuna responsabilitd per danno causato da
rimodeiiamento o modifica deiia macchina.
19. Cenni di awertimento sono fatti con i due simboli dimostrati.
A Pericolo di ferita a operators o staff di servizio
AArticoii
che richiedono particoiare attenzione
V
From the library of: Superior Sewing Machine & Supply LLC

mm' awjgaii^%^±«
4. ^^Ilfciiii3imigi!l«lllf^4'' o
6. °
7. °
7-1 ^tt ^ stt - o
7-2 MS^n- > Bii - st« - gft - »iis - ui^sa^ - Bths ^ ^n? > ?ii®iDissKf •
7-3 mw^'
7-4 If^«fifr»A7aEiiilIf^«F/i^»
7-5 °
8. HmUCam^SSEffimiA > iiii8i^iiSS3!EAIBI§ali;ililll$S±a€ > >mSL
BPiWgfe^^SBtaMeSB^^Ii °
13. mm. - <>
is. • S!§ffi^3i|^a^£E«}AH3E«»^^^M»Sgli)8»f^Bi^5ih °
14. liiaiBWfiEfflaBFJBSBiHTitig»
15. STiE^SSa® • •
16. ^3i«sBffla^gjgiip^aig8WA3Rg^ ° giiapie-^afeafeiaaB± °
17. o
'JUKI »
AM - mmxmffinm»
A
s^±iig!f$sijsniyi±^Ki»®»
VI
From the library of: Superior Sewing Machine & Supply LLC

A
A
A
A
A
FOR SAFE OPERATION
1. Keep your hands away from needle when you turn ON the powerswitch or while the machine is
in operation.
2. Do not put your fingers into the thread take-up cover while the machine is operating.
3. Turn OFFthe power switch when tiltingthe machine head, or removing the belt coveror the Vbelts.
4. During operation, be careful not to allow your or any other person's head, hands or clothes to
come close to the handwheel, Vbelt and motor. Also, do not place anything close to them.
5. Do not operate your machine with the belt cover and finger guard removed.
6. When tilting the machine head, be sure to confirm that the head support bar is properly attached
to your machine head, and be careful not to allow your fingers or the like to be pinched in the
machine head. In addition, when the machine is used with the control panel, do not tilt or raise
the machine head while holding the control panel.
1. To ensure safety, never operate the machine with the ground wire for the power supply removed.
2. When inserting/removing the power plug, the power switch has to be turned OFF in advance.
3. In time of thunder and lightening, stop your work and disconnect the power plug from the
receptacle so as to ensure safety.
4. If the machine is suddenly moved from a cold place to a warm place, dew condensation may be
observed. In this case, turn ON the power to the machine after you have confirmed that there is
no danger of water drops in the machine.
CAUTION :
Note that safety devices such as "belt cover", "finger guard", etc. may be omitted from the illustrations
in this Instruction Manual for easy explanation.
When operating the machine, be sure not to remove these safety devices.
FUR SICHEREN BETRIEB
1. FHalten Sie beim Einschalten des Netzschalters oder wahrend des Betriebs der Maschine Ihre
Hande von der Nadel fern.
2. Fassen Sie wahrend des Betriebs der Maschine nicht mit Ihren Fingern hinter die
Fadenhebelabdeckung.
3. Schalten Sie grundsatzlich den Netzschalter aus, bevor Sie den Maschinenkopf kippen oder die
Riemenabdeckung und die Keiiriemen entfernen.
4. Achten Sie wahrend des Betriebs darauf, daB weder Sie noch andere Personen mit Kopf, Handen
Oder Kleidung in die Nahe von Handrad, Keiiriemen oder Motor kommen.
Legen
Sie auch keine Gegenstande in der Nahe dieser Teile ab.
5. Betreiben Sie die Maschine niemals ohne Riemenabdeckung und Fingerschutz.
6. Vergewissern Sie sich beim Kippen des Maschinenkopfes, daB die Kopfstutze einwandfrei am
Maschinenkopf angebracht ist, und achten Sie darauf, daB Sie sich nicht die Finger oder andere
Kdrperteile unter dem Maschinenkopf klemmen. Wird die Maschine daruber hinaus mit der
Bedienungskonsoie verwendet, darf der Maschinenkopf nicht an der Bedienungskonsole gekippt
Oder angehoben warden.
1. Betreiben Sie die Maschine aus Sicherheitsgrunden nie ohne den Stromversorgungs-Erdleiter.
2. Schalten Sie vor dem Einstecken/Abziehen des Netzsteckers grundsatzlich den Netzschalter
aus.
3. Brechen Sie bei Gewitter die Arbeit ab, und ziehen Sie zur Sicherheit den Netzstecker von der
Steckdose ab.
4. Wenn die Maschine plotzlich von einem kalten zu einem warmen Ort gebracht wird, kann es zu
Kondenswasserbildung kommen. Schalten Sie in diesem Fall die Stromversorgung der Maschine
erst ein, nachdem Sie sich vergewissert haben, daB keine Gefahr von Wassertropfen in der
Maschine besteht.
A
VORSICHT:
Beachten Sie, daB Sicherheitsvorrichtungen wie Riemenabdeckung, Fingerschutz usw. zur besseren
Darstellung der beschriebenen Teile in den Abbildungen dieser Betriebsanleitung fehlen konnen.
Sie sollten jedoch die Maschine niemals ohne diese Sicherheitsvorrichtungen betreiben.
VII
From the library of: Superior Sewing Machine & Supply LLC

A
A
A
A
VIII
1.
2.
3.
POUR LA SECURITE D'UTILISATION
Ne pas approcher les mains de ralgullle lorsqu'on place I'lnterrupteurd'allmentatlon sur marche
ou pendant le fonctionnement de la machine.
Ne pas mettre les dolgts derrlere le couvercle du releveur de fil pendant le fonctionnement de la
machine.
Avant de basculer la tete de la machine en aniere ou de retlrer le couvre-courrole ou une courrole
trap^zoTdale, placer I'lnterrupteur d'allmentatlon sur arret.
4. Pendant le fonctionnement, ne jamals approcher la tete, la main ou les vetements du volant, de
la courrole trap^zoTdale ou du moteur et velller k ce que personne ne le fasse. Ne rien placer
non plus prds de ces places.
5. Ne pas utillser la machine avec le couvre-courrole et le protege-dolgts retires.
6. Avant de basculer la tete de la machine en arrl^re, s'assurer que la barre de support de tete est
correctement flx^ k la tete de la machine. Velller ^galement a ne pas se pincer les dolgts dans
la tete de la machine. Lorsque la machine est utillsde avec le panneau de commande, ne pas
basculer la tete de la machine en arrl&re ou la relever en la tenant par le panneau de commande.
1. Pour la securlte, ne jamals faire fonctlonner la machine avec le fll de terre du bloc d'allmentatlon
retire.
2. Avant de brancher/d§brancher la fiche secteur, placer I'lnterrupteur d'allmentatlon sur arr§t.
3. En cas d'orage et de foudre, s'arr§ter de travalller et d^brancher la fIche secteur de la prise par
mesure de s4cuiite.
4. SI Ton d^place brusquement la machine d'un endrolt frold a un endrolt chaud, une condensation
peut se former. Dans ce cas, ne mettre la machine sous tension qu'apr^s s'etre assure que des
gouttes d'eau ne risquent pas de se former dans la machine.
ATTENTION:
Les disposltlfs de s6curlt6 tels que "couvre-courrole" et prot^ge-dolgts" sont parfols omis dans les
Illustrations de ce manuel pour faclliter les explications.
Lors de I'utlllsatlon de la machine, velller k ce que ces disposltlfs solent toujours en place.
1.
2.
3.
5.
6.
PARA OPERACION SEGURA
Mantenga sus manos lejos de la aguja cuando poslclone en ON el Interrupter de la corrlente
el^ctrlca o mientras la maqulna de coser est6 funclonando.
No ponga us dedos sobre la cubierta del tirahllo cuando la maqulna de coser est^ funclonando.
Poslclone en OFF el Interrupter de la corrlente el^ctrlca cuando Incline el cabezal de la mdqulna,
o cuando desmonte la cubierta de la correa o las correas en V.
Durante la operaclon, ponga culdado en que nl usted nl nadle acerque la cabeza, manos o
vestldos al volante, correa en Vy motor. Adem^s, no coloque ningun objeto sobre los mismos.
No opere su maqulna con la cubierta de la correa desmontada o cuando no este bien colocado
el protector de dedos.
Cuando Incline el cabezal de la mdqulna de coser, cerclorese de conflrmar que la barra de
soporte del cabezal de la maqulna estd debldamente montada en el cabezal, y ponga culdado
en que nl sus dedos nl ninguna otra parte de su cuerpo queden cazados en el cabezal de la
maqulna.
Aslmlsmo, cuando use la maqulna con el panel de control, no Incline o eleve el cabezal de la
maqulna mientras estd sostenlendo el panel de control.
1. Para mayor segurldad, nunca opere la maqulna de coser cuando estk desconectado el alambre
de puesta a tierra de la unldad sumlnlstradora de energfa.
2. Cuando Inserte/extralga el enchufe de la corrlente electrica, hay que poslclonar de antemano
en OFF el Interrupter de la corrlente electrica.
3. En tiempo de tormentas y relampagos, Interrumpa el trabajo y desconecte el enchufe de la
corrlente electrica del receptdculo para garantlzar la segurldad.
4. SI la maqulna de coser es transportada repentlnamente de un lugar frio a otro callente, es
poslble que se forme rocfo. En este case, conecte la corrlente electrica a la maqulna despu^s
de conflrmar que no hay pellgro de que calgan gotas de agua a la maqulna de coser.
PRECAUCIONES:
Tenga presente que es poslble que los disposltlvos de segurldad como el "cubierta de la correa", el
"protector de dedos", etc, no aparezcan en las llustraclones de este Manual de Instrucclones que se
omiten para mayor facllldad de las expllcaclones.
Cuando opere la maqulna, cerclorese de que estdn blen montados todos los disposltlvos de segurldad.
From the library of: Superior Sewing Machine & Supply LLC

A
A
PER UN UTILfZZO SICURO
1. Tenere le mani lontanodall'ago quando si accende rinterruttoredeiralimentazioneo la macchina
b In funzlone.
2. Non mettere mal le dita sotto II carter tirafllo a macchina In funzlone.
3. Spegnere rinterruttoredeiralimentazioneprima dl Incllnare la testa deila macchinao dl rimuovere
II coprlclnghia e le cinghle a V.
4. Durante
II funzlonamento fare attenzlone a non awlclnare testa, manI, lembi dl vestlario ooggetti,
ed asslcurarsi che terzl non lo facclano, al volantino, alia cinghia a V o ai motors.
5. Non fare funzlonare la macchina sprowlsta dl coprlclnghia e salvadlta.
6. Asslcurarsi che la barra dl supporto della testa sla correttamente attaccata alia testa della
macchina,efare attenzlone che le dIta ecc. non vengano IntrappolatI sotto la testa della macchina
quando si Incllna la testa della macchina. Inoltre,quando la macchina busata con II pannello dl
controllo, non Incllnare o sollevare la testa della macchina tenendo II pannello dl controllo.
1. Per garantire le condlzloni dl sicurezza non fare funzlonare la macchina sprowlsta dl messa a
terra.
2. Spegnere rinterruttore deiralimentazione primedl collegare/staccare la splna dalla presa dl
corrente.
3. Durante temporall con fulmlnle tuoni, Interrompere II lavoro e staccare la splna dalla presa dl
corrente come misura dl sicurezza.
4. Be la macchina viene spostata da un luogo fresco a un luogo caldo potrebbero verlflcarsi
fenomeni dl condense. In questo caso avvlare la macchina dopo essersi accertati che non
slano presenti gocce dl acqua all'lnterno della macchina.
AATTENZIONE :
SItenga presents che disposltlvl dl sicurezza come "coprlclnghia", salvadlta, ecc. potrebbero essere
tralasclati dalle IllustrazlonI In questo Manuals d'istruzloni per comodlt^ dl splegazlone.
Quando si aziona la macchina, non rimuovere mal questi disposltlvl dl sicurezza.
A
A
1. °
A. - a® - «ssiaefi5ii • vasa ^ •
6.
KsijaaaB • °
1.
2. astaaaam • M-aaaa
3. nsB • • staaa
4.
A
IX
From the library of: Superior Sewing Machine & Supply LLC

CONTENTS
BEFORE OPERATION 1
SPECIFIC/VnONS 3
1. INSTALUVriON 5
2. INSTALLING THE WASTE OIL CONTAINER 6
3. INSTALLING THE SYNCHRONIZER SUPPORT ROD (LU-1560-7) 7
4. ATTACHING THE BELT COVER 8
5. THE AIR DRIVE UNIT OF THE SEWING MACHINE EQUIPPED
WITH AUTOMATIC REVERSE FEED DEVICE/AUTO-LIFTER (LU-1560-7) 10
6. LUBRICATION 13
7. ATTACHING THE NEEDLE 19
8. ATTACHING/REMOVING THE BOBBIN 20
9. THREADING THE HOOK 21
10. INSTALLING THE BOBBIN WINDER THREAD GUIDE 22
11. WINDING A BOBBIN 23
12. THREADING THE MACHINE HEAD 24
13. ADJUSTING THE STITCH LENGTH 25
14. THREAD TENSION 26
15. THREAD TAKE-UP SPRING 28
16. HAND LIFTER 29
17. ADJUSTING THE PRESSURE OF THE PRESSER FOOT 30
18. NEEDLE-TO-HOOK RELATION 31
19. ADJUSTING THE HOOK NEEDLE GUARD 34
20. ADJUSTING THE BOBBIN CASE OPENING LEVER 35
21. POSITION OF THE COUNTER KNIFE AND ADJUSTMENTOF THE KNIFEPRESSURE (LU-1560-7) 37
22. ADJUSTING THE LIFTING AMOUNT OF THE PRESSER FOOT AND THE WALKING FOOT 40
23. SEWING SPEED TABLE 42
24. MOTOR PULLEY AND V BELT 45
25. RESETTING THE SAFETY CLUTCH 47
26. ADJUSTING THE AUTOMATIC PRESSER FOOT LIFTER (OPTIONAL) 48
27. TROUBLES IN SEWING AND CORRECTIVE MEASURES 50
INHALT
VOR DEM BETRIEB ZU BEACHTEN 1
TECHNISCHE DATEN 3
1. INSTALL/VriON 5
2. INSTALLIEREN DES OLSAMMELBEHALTERS 6
3. INSTALLIEREN DER POSITIONSGEBERSTOTZE (LU-1560-7) 7
4. ANBRINGEN DER RIEMENABDECKUNG 8
5. LUFTANTRIEBSEINHEIT FOR NAHMASCHINEN MIT
AUTOMATISCHER ROCKWARTSNAHVORRICHTUNG UND AUTO-LIFTER (LU-1560-7) 10
6. SCHMIERUNG 13
7. ANBRINGEN DER NADEL 19
8. EINSETZEN/ENTFERNEN DER SPULE 20
9. EINFADELN DES GREIFERS 21
10. INSTALLIEREN DER SPULERFADENFUHRUNG 22
11. BEWICKELN EINER SPULE 23
12. EINFADELN DES MASCHINENKOPFES 24
13. EINSTELLEN DER STICHLANGE 25
14. FADENSPANNUNG 26
15. FADENANZUGSFEDER 28
16. HANDLIFTER 29
17. EINSTELLEN DES NAHFUSSDRUCKS 30
18. NADEL-GREIFER-BEZIEHUNG 31
19. EINSTELLEN DES GREIFERNADELSCHUTZES 34
20. EINSTELLEN DES SPULENKAPSEL-FREIGABEHEBELS 35
21. POSITION DES GEGENMESSERS UND EINSTELLUNG DES MESSERDRUCKS (LU-1560-7) 37
22. EINSTELLEN DES HUBBETRAGS VON NAHFUSS UND LAUFFUSS 40
23. NAHGESCHWINDIGKEITSTABELLE 42
24. MOTORRIEMENSCHEIBE UND KEILRIEMEN 45
25. RUCKSTELLEN DER SICHERHEITSKUPPLUNG 47
26. EINSTELLEN DER AUTOMATISCHEN NAHFUSSLUFTUNG (SONDERZUBEHOR) 48
27. NAHSTORUNGEN UND ABHILFEMASSNAHMEN 51
X
From the library of: Superior Sewing Machine & Supply LLC

SOMMAIRE
AVANT UUTILISATION 1
CARACTERISTIQUES 3
1. INS1V\LLAriON 5
2. INSTALLATION DU FLACON DE RECUPERATION D'HUILE USEE 6
3. INSTALLATION DE LATIGE DE SUPPORT DU SYNCHRONISEUR (LU-1560-7) 7
4. POSE DU COUVRE-COURROIE 8
5. INSTALLATION DE L'UNITE PNEUMATIQUE DE LA MACHINE AVEC DISPOSITIF
D'ENTRAINEMENTARRIEREAUTOMATIQUE/RELEVEURAUTOMATIQUE(LU-1560-7) 10
6. LUBRIFICATION 13
7. POSE DE UAIGUILLE 19
a. POSE/RETRAIT DE LA CANETTE 20
9. ENFILAGE DU CROCHET 21
10. POSE DU GUIDE-FIL DU BOBINEUR 22
11. BOBINAGED'UNE CANETTE 23
12. ENFILAGE DE LA TETEDE LA MACHINE 24
13. REGLAGE DE LA LONGUEUR DES POINTS 25
14. TENSION DES FILS 26
15. RESSORT DE RELEVAGE DU FIL 28
16. RELEVEUR MANUEL 29
17. REGLAGE DE LA PRESSION DU PIED PRESSEUR 30
18. RELATION ENTRE UAIGUILLE ET LE CROCHET 31
19. REGLAGE DU PARE-AIGUILLE DE CROCHET 34
20. REGLAGE DU LEVIER D'OUVERTURE DE LA BOITE A CANETTE 35
21. POSITION DU COUTEAU FIXE ET REGLAGE DE LA PRESSION DU COUTEAU (LU-1560-7) 37
22. REGLAGE DE LAHAUTEUR DE RELEVAGE DU PIED PRESSEUR ET DU PIED TROTTEUR 40
23. TABLEAU DES VITESSES DE COUTUREL 43
24. POULIE DE MOTEUR ET COURROIE TRAPEZOIDALE 45
25. REARMEMENT DE UEMBRAYAGE DE SECURITE 47
26. REGLAGE DU RELEVE-PRESSEUR AUTOMATIQUE (OPTION) 48
27. PROBLEMES DE COUTURE ET REMEDES 52
INDICE
ANTES DE LAOPERACION 2
ESPECIFICACIONES 4
1. INSTALACION 5
2. MODO DE INSTALAR EL ENVASE DE DEL ACEITE DE
DESPERDICIO 6
3. MODO DE INSTALAR LA VARILLA DE SOPORTE DEL SINCRONIZADOR (LU-1560-7) 7
4. MODO DE COLOCAR LACUBIERTA DE LA CORREA 8
5. UNIDAD IMPULSORA NEUMATICA DE LA MAQUINA DE COSER EQUIPADA CON
UN DISPOSITIVO DE TRANSPORTE INVERSO AUTOMATICO/ELEVADOR AUTOMATICO(LU-1560-7).. 10
6. LUBRICACION 13
7. MODO DE COLOCAR LAAGUJA 19
8. MODO DE METER Y DE SACAR LABOBINA 20
9. MODO DE ENHEBRAR EL GANCHO 21
10. MODO DE INSTALAR LAAGUJA DE HILO DE LABOBINADORA DE BOBINA 22
11. MODO DE BOBINAR UNA BOBINA 23
12. MODO DE ENHEBRAR EL CABEZAL DE LAMAQUINA 24
13. MODO DE AJUSTAR LALONGITUD DE PUNTADA 25
14. TENSION DEL HILO 26
15. MUELLEDELTIRAHILO 28
16. ELEVADOR DE MANO 29
17. MODO DE AJUSTAR LA PRESION DEL PRENSATELAS 30
18. RELACION DE AGUJA A GANCHO 31
19. MODO DE AJUSTAR EL PROTECTOR DE AGUJA DE GANCHO 34
20. MODO DE AJUSTAR LA
PALANCA DE ABRIR LACAPSULA DE BOBINA 35
21. POSICION DE LACONTRACUCHILLAYAJUSTE DE PRESION DE LACUCHILLA(LU-1560-7),. 37
22. MODO DE AJUSTAR LA CANTIDAD DE ELEVACION DEL PRENSATELAS Y DEL PIE m6VIL 40
23. TABLA DE VELOCIDADES DE COSIDO 43
24. POLEA Y CORREA EN V DEL MOTOR 45
25. MODO DE REPOSICIONAR EL EMBRAGUE DE SEGURIDAD 47
26. MODO DE AJUSTAR EL ELEVADORAUTOMATICO DEL PRENSATELAS (OPCIONAL) 48
27. PROBLEMAS EN EL COSIDO YMEDIDAS CORRECTIVAS 53
xi
From the library of: Superior Sewing Machine & Supply LLC

INDICE
MISURE Dl SICUREZZADAADOTTARE PRIMA DELLA MESSA IN FUNZIONE 2
CARATTERISTICHETECNICHE 4
1. INSIALLAZIONE 5
2. INSTALLAZIONE DEL CONTENITORE DELL'OLIO Dl SCARICO 6
3. INSTALLAZIONE DELL'ASIA Dl SUPPORTO DELSINCRONIZZATORE {LU-1560-7) 7
4. FISSAGGIO DEL COPRICINGHIA 8
5. UNITA Dl COMANDO AD ARIA DELLA MACCHINA PER CUCIRE DOTATA
Dl DISPOSITIVO DIAFFRANCATURAALZAPIEDINOAUTOMATICO (LU-1560-7) 10
6. LUBRIFICAZIONE 13
7. POSIZIONAMENTO AGO 19
8. INSERIMENTO RIMOZIONE DELLA BOBINA 20
9. INFILATURA DEL FILONEL CROCHET 21
10. INSTALLAZIONE DEL GUIDAFILO DELL'AVVOLGIBOBINA 22
11. AWOLGIMENTO DELLA BOBINA ; 23
12. INFILATURA DEL FILO NELLA TESTA DELLA MACCHINA 24
13. REGOLAZIONE DELLA LUNGHEZZA DEL PUNTO 25
14. TENSIONE DEL FILO 26
15. MOLLATIRAFILO 28
16. ALZAPIEDINO MANUALE 29
17. REGOLAZIONE DELLA PRESSIONE DEL PIEDINO PREMISTOFFA 30
18. RELAZIONEFASEAGO-CROCHET 31
19. REGOLAZIONE DELLA PROTEZIONE AGO DEL CROCHET 34
20. REGOLAZIONE DELLA LEVA Dl APERTURA DELLA CAPSULA DELLA BOBINA 35
21. POSIZIONE DEL CONTRO-LAMA E REGOLAZIONE DELLA PRESSIONE DEL COLTELLO (LU-1560-7)..37
22. REGOLAZIONE DELLAQUANTITADl SOLLEVAMENTO
DEL PIEDINO PREMISTOFFA E DEL PIEDINO MOBILE 40
23. TABELLAVELOCITADICUCITURA 44
24. PULEGGIAMOTOREECINGHIAAV 45
25. RIPRISTINO DELLA FRIZIONE Dl SICUREZZA 47
26. REGOLAZIONE DELL'ALZAPIEDINO AUTOMATICO (OPTIONAL) 48
27. INCONVENIENTI IN CUCITURA E RIMEDI 54
2
mm 4
1. 5
2. 6
3. (LU-1560-7) 7
4. 8
5. (Lu-1560-7) 10
6. 13
7.
19
8. 20
9. 21
10. 22
n. 23
12. 24
13. 25
14. 26
15. mmmm 28
16. 29
17. 30
18. 31
19. 34
20. 35
21. (lu-i56o-7) 37
22. ^igP5iffl±3i^8ai±Pi®0^i®M 40
23. 44
24. 45
25. 47
26. mm^a) 48
27. imyim 55
xii
From the library of: Superior Sewing Machine & Supply LLC

BEFORE OPERATION
A
CAUTION:
^ Check the following soas to prevent maloperatlon of and damage to the machine.
Beforeyou put the machine into operation for the first time after the set-up, ciean itthoroughiy.
Remove aii dust gathering during transportation and oii it weii.
Confirm that voitage has been correctiy set.
Confirm that the power piug has been properiy connected to the power supply.
Never use the machine in the state where the voitage type is different from the designated one.
The direction of normai rotation of the machine is counterciockwise as observed from the puiiey side.
Take care not to aiiow the machine to rotate in the reverse direction.
When tiiting the machine head, tiit it after removing knee iifter hook.
Never operate the machine uniessthe machine head and the oii tank have been fiiied with oii.
For a test run, remove the bobbin and the needie thread.
For the first month, decreasethe sewing speed and run the sewing machine at a speed of 2,000 rpm or iess.
Operate the handwheei after the machine has totaliy stopped.
VCR DEM BETRIEB ZU BEACHTEN
A
VORSICHT:
f\ Oberprufen Sie die foigenden Punkte, um Fehibedienung und BeschSdigung der
Maschine zu verhOten.
ReinigenSie die Maschine grundlich, bevor Sie sie nach der Instaiiationerstmaiig in Betrieb nehmen.
Saubern Sie die Maschine grundiich von Staub, der sich wdhrend des Transports angesammeit hat, und
dien Sie sie gut.
Vergewissern Sie sich, daBdie Spannung korrekt eingesteiit worden ist.
VergewissernSie sich, daBder Netzsteckerkorrektan das Stromnetzangeschiossen worden ist.
Betreiben Sie die Maschine niemals mit einer anderen ais der vorgeschriebenen Spannung.
DienormaleLaufrichtung der Maschineistvonder Riemenscheibe aus gesehen entgegen dem Uhrzeigersinn.
Lassen Sie nicht zu, daB sich die Maschine nicht in der entgegengesetzten Richtung dreht.
KippenSie den Maschinenkopf erst, nachdem Sie den Knieheberhaken entfernt haben.
Betreiben Sie die Maschine niemais, ohne daB Maschinenkopf und Oitank mit Oi gefuilt worden sind.
Entfernen Sie Spuie und Nadeifaden fur einen Probeiauf.
Reduzieren Sie die Nahgeschwindigkeit wahrend des ersten Monats, und betreiben Sie die Nahmaschine
mit einer Geschwindigkeit von maximai 2.000 St/min.
BetatigenSie das Handrad erst, nachdemdie Maschine zumvoiikommenen Stiiistandgekommenist.
AVANT L'UTILISATION
A
ATTENTION :
|\ Pour ne pas risquer des anomalies ou d'endommager ia machine, verifier ies points
suivants.
Avant ia premieremise en service qui suit i'instaiiation, nettoyercompldtementia machine.
Enievertoute ia poussi^re ayant pu s'accumuier pendant letransport et bien iubrifierla machine.
S'assurer que ia machine a 6ti r§gi^ sur ia tension corrects.
S'assurer ^galement que lafiche secteur est bien connect^e d I'alimentation.
Ne jamaisutiliser ia machine avec unetension^iectrique diff^rente deceilepour laquelie eiieest pr^vue.
La machine doit tourner dans le sens Inverse des aiguilles d'une montre lorsqu'on la regards depuls le cdt6
de la poulie. Ne pas la fairs tourner ki'envers.
Avant de basculer ia t§te de ia machine en arri6re, retirer le crochet pour la genouill&re.
Ne jamaisutiliseria machinesans avoir rempii d'huiieiat§tede lamachine et is reservoird'huile.
Pour une marche d'essai, retirer la canette et le fil d'alguille.
Pendant le premier mois, diminuerla vitesse de couture et ne pas d^passer 2.000pts/mn.
Nepas toucher levolanttant que la machinen'est pas compidtement arr§t^.
1
From the library of: Superior Sewing Machine & Supply LLC

ANTES DE LA OPERACION
A
PRECAUTIONES:
|\ Compruebe los siguientes itemes para evitar cualquier mal funcionamiento o danos
en la m^quina de coser.
Antes de poner en operaclon la mdqulna de coser per primera despues de montada, limpielaa fondo.
Quite todo el polvo que se haya acumulado durante el transporte y lubrfquela bien con aceite.
Conflrme que la tension es la correcta. Confirms que el enchufe de la corrienteel^ctrica esta bien conectado
a la unidad suministradora de corriente electrica.
Nunca use su m^quina cuando la tension sea diferente de la designada.
La rotacion operacional normal de la mdquina
es hacia la izquierda si se observe desde el lado de la polea.
Ponga cuidado en no permitir que la m^quina gire en direccidn inverse.
Al inclinar el cabezal de la m^quina, inchnelo despues de desmontar el gancho del elevador de rodilla.
Nunca opere la m^quina a no ser que tanto el cabezal de la maquina como el tanque de aceite esten lienos
de aceite.
Para funcionamiento de prueba, extraiga la bobina y el hilo de aguja.
Durante el primer mes, disminuya la velocidad de cosido y haga que la maquina funcione a una velocidad
de 2.000 ppm o menos.
Opere el volants despues que la maquina estd completamente parada.
MISURE Dl SICURE^ DA ADOTTARE PRIMA DELLA MESSA IN FUNZIONE
A
ATTENZIONE:
Per evitare malfunzionamenti e danni alia macchina prowedere quanto segue.
Prima di azionare la macchina per la prima volta dopo I'lnstalleizione pulire la stessa attentamente.
Rimuovere tutta la polvere che deposita durante 11 trasporto elubrificare bene la macchina.
Verificare che la tensions sia impostata correttamente.
Verificare che la spina sia correttamente collegata alia presa di corrente.
Non utilizzare mai la macchina in condizioni in cui la tensions di alimentazione sia diversa dalla tensions di
funzionamento indicata.
II sense di rotazione normals della macchina e antiorario, osservato dal lato puleggia.
Fare attenzione a non consentire alia macchina di ruotare in sense opposto.
Quando si inclina la testa della macchina, inclinaria dopo aver rimosso il gancio per Talzapiedinoaginocchio.
Non azionare mai la macchina se la testa della macchina e il serbatoio deH'olio non sono stati riempiti con
I'olio.
Prima di effettuare un'operazione di prova rimuovere la bobina ed il file dell'ago.
Per II prime mess, diminuire la velocita di cucitura ed azionare la macchina per cucire ad una velocita di
cucitura di 2.000 pnt/min o meno.
Azionare il volantino dopo che la macchina si e fermata completamente.
ummm - <»
1 mmm • 2,ooorpm <>
From the library of: Superior Sewing Machine & Supply LLC

SPECIFICATIONS
Model
LU-1560 LU-1560-7
Sewing speed
Max. 2,500 rpm
See "23. SEWING SPEED TABLE' on page 42.
Stitch length (max.)
Normal feed : 9 mm Reverse feed : 9 mm
Needle
SCHMETZ 135 X17 (Nm 125 to Nm 180) (Standard : Nm 160)
Thread
#30 to #5 (US; #46 to #138, Europe : 20/3 to 60/3)
Needle gauge
3.2 to 31.8 mm (1/8 to 1-1/4)
3.2 to 28.6 mm (1/8 to 1-1/8)
Hook
Vertical-axis 2.0-fold capacity hook
Liftof presser foot
Hand lifter lever: 9 mm Knee lifter: 16 mm
Lubricating oil JUKI New Defrix Oil No. 2
Noise
Workplace-related noise at sewing speed
n = 1,550 min ': Lpa^ 84 dB (A)
Noise measurement according to
DIN45635-48-A-1.
Workplace-related noise at sewing speed
n = 2,040 min-': Lpa^ 84 dB (A)
Noise measurement according to
DIN45635-48-A-1.
TECHNISCHE DATEN
Modell
LU-1560
LU-1560-7
Nahgeschwindigkeit
Max 2.500 St/min
Siehe "23. NAHGESCHWINDIGKEITSTABELLE" auf Seite 42.
Stichlange (max.)
Normaltransport: 9 mm Ruckwartstransport; 9 mm
Nadel SCHMETZ 135 X17 (Nm 125 bis Nm 180) (Standard : Nm 160)
Faden
#30 bis #5 (USA; #46 bis #138, Europa: 20/3 bis 60/3)
Nadelabstand
3,2 bis 31,8 mm (1/8 bis 1-1/4)
3,2 bis 28,6 mm (1/8 bis 1-1/8)
Greifer
Vertikaiachsengreifer mit2,0-facher Kapazitdt
NahfuShub
Handlifter: 9 mm Knieiifter: 16 mm
Schmierol
JUKI New Defrix Oil No. 2
L§rm
Der arbeitsplatzbezogene Gerauschpegel bei
einer Nahgeschwindigkeit von
n = 1.550 min ': Lpa ^ 84 dB (A)
Gerauschmessung nach DIN45635-48-A-1.
Der arbeitsplatzbezogene Gerauschpegel bei
einer Nahgeschwindigkeit von
n = 2.040 min ': Lpa ^ 84 dB (A)
Gerauschmessung nach DIN45635-48-A-1.
CARACTERISTIQUES
Modele
LU-1560
LU-1560-7
Vitesse de couture
2.500 pts/mn maxi.
Voir"23. TABLEAU DES VITESSES DE COUTURE" k la page 43.
Longueur des points (maxi)
Entrafnement normal; 9 mm Entrainement arrifere : 9 mm
Aiguille SCHMETZ 135
X17 (n" 125 ^ n° 180) (Standard : n° 160)
Fil
N® 30 a n° 5 (Etats-Unis : n° 46 a n° 138, Europe : 20/3 k 60/3)
Ecartement des aiguilles 3,2 a 31,8 mm (1/8 &1-1/4) 3,2 a
28,6 mm(1/8 § 1-1/8)
Crochet
Crochet horizontal k double capacite
Hauteur de relevage du
pied
presseur
Releveur manual; 9 mm Genouitldre : 16 mm
Huiie lubrifiante
JUKI New Defrix Oil N®2
Bruit
Niveau Sonore au niveau du poste de tavail avec
une Vitesse de couture du
n = 1.550 min-': Lpa ^ 84 dB (A)
Mesure du bruit effectu6e conform6ment la
norme DIN 45635-48-A-1.
Niveau Sonore au niveau du poste de tavail avec
une Vitesse de couture du
n = 2.040 min ': Lpa S 84 dB (A)
Mesure du bruit effectude conformdment ^ la
norme DIN 45635-48-A-1.
From the library of: Superior Sewing Machine & Supply LLC

ESPECIFICACIONES
Modelo
LU-1560
LU-1560-7
Longitud de puntada
Velocidad mdx. 2.500 ppm.
Ver "23. TABLA DE VELOCIDADES DE COSIDO" en la pagina 43.
LongKud de puntada (m^x.) Transporte
normal: 9 mm Transporte inverse: 9 mm
Aguja
SCHMETZ135x17(Nm125aNm180) (Estandar: Nm 160)
Hilo
#30 a #5 (US: #46 a #138, EUROPA: 20/3 a60/3)
Distancia entre agujas
3,2 a 31,8 mm (1/8 a 1-1/4) 3,2 a 28,6 mm (1/8 a 1-1/8)
Gancho
Eje vertical capacldad del gancho 2,0 veces
Elevacidn del prensatelas
Palanca elevadora manual: elevadora de rodilla 9 mm : 16 mm
Acelte lubricante
Acelte lubricante: JUKI New Defrix No. 2
Ruldo
NIvelde ruldo ralacionado con el puesto de
trabajo avelocidad de costura
n = 1.550 mln ': Medlcion de ruldo Lpa ^ 84 dB (A)
en conformldad con DIN 45635-48-A-1.
NIvel de ruldo ralacionado con el puesto de
trabajo avelocidad de
costura
n = 2.040 mln'^: Medlcldn de ruldo Lpa ^ 84 dB (A)
en conformldad con DIN 45635-48-A-1.
CARATTERISTICHE TECNICHE
Modello
LU-1560
LU-1560-7
Velocity dl cucltura
Max. 2.500 pnt/min
Vedere II par."23. TABELLA VELOCITA Dl CUCITURA" sullapagina44.
Lunghezzadelpunto (max.) Trasporto
normale: 9 mm Trasporto Inverse: 9 mm
Ago
SCHMETZ135 X17 (da Nm 125 a Nm 180) (Standard: Nm 160)
Fllo
da #30 a #5 (US: da #46 a#138, Europa: da 20/3 a 60/3)
Calibro
ago da 3,2 mm a 31,8 mm (da 1/8 a 1-1/4) da 3,2 mm a 28,6 mm (da 1/8 a 1-1/8)
Crochet
Crochet veiUcale a capaclta doppla
Alzata piedino premistoffa Leva alzapledino
manuale : 9 mm Alzapiedino aginocchio : 16 mm
Olio lubriflcante
Olio JUKI New Defrix No.2
Rumoroslta
Rumore dell'amblente lavoratlvo a velocity dl cucltura
n = 1.550 mln-': Lpa^ 84 dB (A)
MIsura della rumoroslta In conforml^ alia norma
DIN45635-48-A-1.
Rumore dell'amblente lavoratlvo a velocity dl cucltura
n = 2.040 mln-': Lpa^ 84 dB (A)
MIsura della rumoroslta In conformid alia norma
DIN45635-48-A-1.
mm
LU-1560
LU-1560-7
mmmm
2.500 rpm
9 mm 9 mm
m^
X 17 Nml25~Nml80
(^ipNml60)
m
#30 #5
(us: #46-^#138 20/3 ~ 60/3)
3.2-^ 31.8mm (1/8^1-1/4) 3.2--28.6mm (1/8 ~1-1/8)
mm
9 mm 16 mm
mmjmmm
New Defrix Oil No.2
From the library of: Superior Sewing Machine & Supply LLC

1. INSTALLATION / INSTALLATION / INSTALLATION /
INSTALACION / INSTALLAZIONE /
[Hinge attaching hole] / [Schamier-Montagebohrung]
[Orificede montage de chami^re] / [Agujerode ftjacibnde bisagra]
[Forodifissaggiodeilacemiera]/
standard
Table for LU-2210type/Tlsehf0r Modell LU-2210
Table pour typo LU-2210 / Mesa para el tlpo HJ-2210
Tavolo per IItlpo LU-2210/ iu-22to
1) Attaching the hingeseats and the support rubbersofthe nnachine head
Fix the hinge seatsO and the support rubbers O supplied with the machine on the table using nails O.
* If the slide plate comes in contact with the table when opening It, place spacer mbbers O and0 supplied with the machine under
support rubbers 0 and hinge seats O.
1) Anbringen derSchamiersitze und Gummid§mpfer des Maschinenkopfes
Die mit der Maschine gelieferten Schamiersitze O und GummidSmpfe 0 mit Nagein 0 am Tisch befestigen.
* Falls der Schiebedeckel beim Offnen mit dem Tisch in Beruhoing kommt, die mit der Maschine gelieferten Gummidistanzstucke O
und0 unterdie Gummiddmpfer 0 undSchamiersitze O iegen.
1) Pose des sieges de chami^reet des supportsen caoutchoucde latdte de la machine
Fixer les sieges de chamidre O et les supports en caoutchouc 0 foumis avec la machine surla table a I'aide de clous 0.
* Si la glissiere vient en contact avec la table lorsqu'on I'ouvre, placer les entretoises en caoutchouc O et0 foumies avec la machine
sousles supports en caoutchouc 0 etles sibges de chami^re O.
1) Modo de colocar losasientosde bisagray lasgomasde soportedelcabezalde la m^quina
Rje los asientos de bisagra Oy las gomas de soporte 0 que se suministran con la mdquina de coser en la mesa usando los clavos 0.
* Sila placa deslizante toca la mesa cuando se abre, coloque las gomas espaciadoras O y0 quese suministran con la m^quina
debajo delas gomas de soporte 0 ylos asientos de bisagra O.
1) Fissaggio dei basamenti deiia cemiera e delle gomme di supporto deila testa della macchina
Fissare i basamenti della cemiera O e le gomme di supporto © in dotazione con la macchina sul tavolo tramite I chiodi 0.
* Sela piastra di scorrimento tocca il tavolo quando si apre la piastra, mettere le gomme di distanziale O e0 in dotazione con la
macchina sotto le gomme di supporto 0 e basamenti della cemiera O.
v_
Operator's side Align
Bedienerseite Ausrichten
Cot6 op6rateur Aligner
Lado de la operadora Alineacidn
Late deiroperatore Allineare
Table
Tisch
Table
Mesa
Tavolo
20 mm
Align / Ausrichten / Aligner t
Alineacidn / Allineare / —
O
2) Attaching the oil pan
Fix the oil panO supplied with the machineby tightening eight
wood screws.
2) Anbringen der Olwanne
Die mitder Maschine gelieferte Olwanne O an acht Steilen mit
Holzschrauben befestigen.
2)
Pose du bac d'huile
Fixer le
bac d'huile O fourni avec la machine en serrant les
huit vis ii bois.
2) Modo de colocarel colector del aceite
RjeelcolectordelaceiteO quese suministra con lamaquina
de coser apret^dolo con los tomillos de madera.
2) Fissaggio della
vasca dell'olio
Fissare la vasca dell'olio O in dotazione con la macchina
stringendo ie otto vitiper legno.
2)
From the library of: Superior Sewing Machine & Supply LLC

4)
3)
4)
2.
3) Adjust knee pad joint O, knee lifter vertical shaft
installing arm O and knee pad leverO to the direction
of knee lifter lever shaft O and assemble these
components.
4) Adjust the direction of the pad with setscrews 0, 0
and 0.
3) Kniepolsterverbindung O, Knielifter-Vertikalschaft-
Montagearm 0 und Kniepolsterhebel 0 aufdie Richtung
des Kniellfter-HebelschaftsO ausrichten und dieseTeile
zusammenmontieren.
4) Die Richtung des Roisters mit den Feststellschrauben
0,0 und 0 einstellen.
3) Regler I'accouplement de genouillere O, le bras de
montage de I'axe verticalde genouillere 0 et le levier
de genouillere0 dans la directionde I'axede levierde
genouillere O et assembler ces pieces.
4) Regler I'orientation de la genouillere avec les vis de
fixation 0, 0 et 0.
3) Ajuste la union O de la almohadilla de la rodilla, el brazo0 de instalacidn deleje vertical delelevador de rodilla yla
palanca0 de
almohadilla de la rodilla en la diccion del ejeO de la palancaelevadora de rodilla yensambleestos
componentes.
4) Ajusteladireccion de la almohadilla con los tornillos 0,0 y 0.
3) Regolare il giunto delparaginocchio O, il braccio di fissaggio dell'albero verticale deH'alzapiedlno a ginocchio 0 e la
levadel
paraginocchio 0 rispetto alia direzione dell'albero dellaleva alzapiedino O e montare questi componenti.
Regolarela direzionedel paraginocchiocon le viti difissaggio 0,0 e 0.
INSTALLING THE WASTE OIL CONTAINER
INSTALLIEREN DES OLSAMMELBEHALTERS
INSTALLATION DU FLAGON DE RECUPERATION D'HUILE USEE
MODO DE INSTALAR EL ENVASE DE DEL ACEITE DE DESPERDICIO
INSTALLAZIONE DEL CONTENITORE DELL'OLIO DI SCARICO
Oil pan / Olwanne / Bac d'hulle /
Colector del aceite /
Vasca deH'olio /
1) Attach drainplug O, oil seal 0 and washer0 to the oil
pan. Attachpacking0 and washer 0 to screw O and
fix them with nut 0.
2) Afterthey are fixed, screw inwaste oilcontainer 0 into
drainplug O.
1) AblaBstutzen O, Oldichtung 0 und Unterlegscheibe 0
an der
Olwanne anbringen. Zwei Dichtungen 0 undeine
Unterlegscheibe 0 an der Schraube O anbringen, und
diese mitder Mutter0 befestigen.
2) Nachdem diese Teile befestigt worden sind, den
Olsammelbehalter 0 in den AblaBstutzen O
einschrauben.
1) Poser le bouchonde vidange O, le jointd'etancheite d'huile0 et la rondelle0 sur le bac d'huile.
Poser la garniture0 et la rondelle0 sur la vis
O, puis les fixer avec I'ecrou 0.
2) Visserensuite le flacon de recuperation d'huileusee 0 dans le bouchonde vidange O.
From the library of: Superior Sewing Machine & Supply LLC

1) Coloque eltap6nO de drenaje,elsellodelaceiteO y ia 1) Attaccare la spina di scarico O, la guamizioneO e la
arandela O en el colector del aceite. Coloque la
empaquetadura 0 y la arandela O en el tornillo O y
fijelos con la tuerca O.
2) Despuesde fijados, metaa tomillo eltaponO de drenaje
del envase O.
rondella O aliavasca dell'olio. Attaccarelaguarnizlone
0 e la rondella 0 alia vite O e fissarle con 11 dado 0.
2) Dopo avert! fissati,awltare il contenitore deH'olio 0 nella
spina discarico
O.
1) ' mo' ±' nmmm
2) °
\>^Ot mo± • °
3. INSTALLING THE SYNCHRONIZER SUPPORT ROD (LU-1560-7)
INSTALLIEREN
PER POSITIONSGEBERSTUTZE (LU-1560-7)
INSTALLATION DE LA TIGE DE
SUPPORT DU SYNCHRONISEUR (LU-1560-7)
MODO DE INSTALAR LA
VARILLA DE SOPORTE DEL SINCRONIZADOR (LU-1560-7)
INSTALLAZIONE DELL'ASTA DI SUPPORTO DEL SINCRONIZZATORE (LU-1560-7)
(LU-1560-7)
A
WARNING :
Turn OFF the power beforestarting the work so as to prevent accidents caused by abrupt start of the
sewing machine.
WARNUNG:
Schalten Sle vor Beginn der Arbeit die Stromversorgung aus, um durch pidtzilches Aniaufen der
Nahmaschlne verursachte Unfalle zu verhuten.
AVERTISSEMENT:
Couper rallmentatlon de la machine (position OFF)avant de commencer reparation afin de prevenir
les accidents iventuels causes par un d§marrage soudain de la machine k coudre.
jAVISG!
Desconecte la corrlente electrica antes de comenzar el trabajo para evitar accldentes causados per un
arranque brusco de la m^quina de coser.
AVVERTIMENTO :
Prima dl effettuare le seguenti operazloni, poslzlonare I'lnterruttore su OFF (SPENTO) onde evitare
IncldentI causati daH'awlamento accldentale della macchlna per cucire.
1) Attach synchronizersupport rodO to the arm using
attachingnut 0.
1) Die Posltionsgeberstutze O mit der Mutter 0 am Arm
befestlgen.
1) Poseriatigede support dusynchronlseur O sur lebras
k I'aldede I'ecrou de montage 0.
1) Coloquela varllla O de soporte del sincronlzadoren el
brazo usando latuerca de montaje 0.
1) AttaccareI'asta dlsupporto del sincronlzzatoreO al
bracciousando II dado dlfissagglo 0.
1) °
From the library of: Superior Sewing Machine & Supply LLC
