Kübler 717 Series User manual

1
english
deutsch
français
darauf können Sie zählen
1. Beschreibung
• 6stelliger add./sub. Vorwahlzähler mit zwei Vorwah-
len
• hell leuchtende, 8 mm hohe LED-Anzeige
• Zähl- und Vorwahlenbereich -199999 bis 999999.
Über- oder Unterlauf bis jeweils eine Dekade ohne
Zählverlust. Hierbei blinkt die Anzeige im Sekunden-
rhythmus
• Status-LEDs für Zustand der Ausgänge und der
angezeigten Vorwahl
• programmierbar als Impulszähler, Frequenzzähler/
Geschwindigkeitsanzeige oder Zeitzähler/
Betriebsstundenzähler
• Relais- oder Optokopplerausgänge
• Die Programmierung der Funktionen und Betriebs-
parameter erfolgt über die Einstelltasten. Bediener-
führung auf dem Display während der Programmier-
routine.
• programmierbar sind:
Betriebsart (Ausgangssignal bei Null oder Vorwahl,
mit oder ohne automatische Wiederholung)
Rücksetzung über Tastatur und Rücksetzeingang
Polarität der Eingänge (npn oder pnp)
Eingangsart und Faktor
Dezimalpunkt
Ausgangssignale als positives oder negatives
Dauer- oder Wischsignal
Anzeige 1/s oder 1/min bei Frequenzzähler/
Geschwindigkeitsanzeige
Auflösung in s, min, h oder h:min:s, 1, 0.1, 0.01
oder 0.001 bei Zeitzähler/Betriebsstundenzähler
Start- und Stop bei Zeitzähler/Betriebsstundenzähler
• Spannungsversorgung
90..250 VAC
10..30 VDC
• Option serielle Schnittstelle
RS232 oder
RS422 oder
RS485
2. Eingänge
2.1 INP A, INP B
Zähleingänge. Funktion je nach programmierter Ein-
gangsart. Maximale Zählfrequenz von 20 kHz kann im
Set-Up auf 30 Hz bedämpft werden.
2.2 GATE
Statischer Toreingang. Funktion abhängig von der pro-
grammierten Grundfunktion des Gerätes.
Grundfunktion Impulszähler:
keine Zählung so lange der Eingang aktiviert ist.
GrundfunktionTimer:
Wahlweise Zählung bei Eingang aktiv (Gate.lo) oder
Zählung bei Eingang nicht aktiv (Gate.hi). Bei aktiver
Zählung blinkt der Dezimalpunkt der niedersten Dekade
als Laufanzeige.
Bedienungsanleitung
Elektronische Vorwahlzähler
Type 717 R.600.031
2.3 RESET
Dynamischer Rücksetzeingang. Setzt den Zähler bei
addierender Zählung auf Null, bei subtrahierender Zäh-
lung auf den Wert der Vorwahl 2. Der Rücksetzeingang
kann im Set-Up gesperrt werden.
2.4 KEY
Statischer Tastaturverriegelungseingang. So lange die-
ser Eingang aktiviert ist, können die Vorwahlen nicht
verändert werden. Eine Umschaltung zwischen Anzeige
Zählerstand und Vorwahlen ist nach wie vor möglich.
3. Ausgänge
3.1 Ausgang 1
Relais mit potentialfreiem Schließ- oder Öffnungs-
kontakt oder Optokoppler mit offenem Kollektor und
Emitter
3.2 Ausgang 2
Relais mit potentialfreiem Wechselkontakt oder
Optokoppler mit offenem Kollektor und Emitter.
3.3 Aktive Ausgänge
Der jeweils aktive Ausgang wird durch eine entspre-
chende Status-LED angezeigt. Für Sicherheits-
schaltungen können die Ausgänge invertiert werden,
d.h. die Relaisspulen werden bei Erreichen der Vorwah-
len spannungslos, bzw die Optokoppler sperren.
Achtung:
Bei allen Betriebsarten mit automatischer Wiederholung
(AddAr, SubAr) muß für den Ausgang 2 eine Wischzeit
programmiert werden, da sonst das Ausgangssignal
keine definierte Dauer hat.

2
5.1.2 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
4. Einstellung der Betriebsparameter
(Set-Up )
a. Aufruf durch gedrückt halten der P-Taste und ein-
schalten der Spannungsversorgung.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden erscheint im
sekündlichen Wechsel der Menütitel und die aktuel-
le Menüauswahl. Durch Drücken der “ç”-Taste wird
diese Umschaltung unterbrochen und nur noch die
aktuelle Menüauswahl angezeigt.
d. Durch drücken der “é”-Taste wird die Menüauswahl
auf den nächsten Wert weitergeschaltet.
e. Durch Drücken der “P”-Taste wird die aktuelle Aus-
wahl übernommen und auf den nächsten Menü-
punkt weitergeschaltet.
f. Der letzte Menüpunkt “EndPro” ermöglicht durch die
Auswahl “YES” das Verlassen des
Programmiermenüs und die Speicherung der neuen
Werte. Mit “no” beginnt die Programmierroutine von
vorne. Die bisher eingestellten Werte können kon-
trolliert oder verändert werden.
g. Zur Einstellung von Zahlenwerten, z.B. Faktor, siehe
auch unter
6. Vorwahleinstellung.
5. Programmierroutine
Der erste Menüpunkt ist die Auswahl der Grundfunktion
5.1 Programmierroutine Impulszähler
5.1.1 Unterbetriebsart
Betriebsart Impulszähler. Weiter unter
5.1
Betriebsart Zeitzähler.
Weiter unter 5.2
Betriebsart Frequenzzähler. Weiter
unter 5.3
5.1.3 Zuschaltung des 30 Hz Filters
maximale Zählfrequenz: 20 kHz
maximale Zählfrequenz: 30 Hz
Addierende Zählung
Ausgänge aktiv bei Zählerstand ³Vor-
wahl
Reset auf Null
Subtrahierende Zählung
Ausgang 1 aktiv bei Zählerstand £
Vorwahl1
Ausgang 2 aktiv bei Zählerstand £0
Reset auf Vorwahl 2
Addierende Zählung
Ausgänge aktiv bei Zählerstand ³Vor-
wahl
Automatisches Nullsetzen bei Zähler-
stand = Vorwahl 2
Reset auf Null
Subtrahierende Zählung
Ausgang 1 aktiv bei Zählerstand £
Vorwahl 1
Ausgang 2 aktiv bei Zählerstand =0
Automatisches Setzen auf Vorwahl 2
bei Zählerstand = 0
Reset auf Vorwahl 2
5.1.4 Eingangsart
Zähleingang und Zählrichtungseingang
INP A: Zähleingang
INP B: Zählrichtungseingang
Differenzzähleingang
INP A: Zähleingang addierend
INP B: Zähleingang subtrahierend
Phasendiskriminator
INP A: Zähleingang 0°
INP B: Zähleingang 90°
Phasendiskriminator mit Impuls-
verdoppelung
INP A: Zähleingang 0°
INP B: Zähleingang 90°
Jede Flanke von INP A wird gezählt

3
deutsch

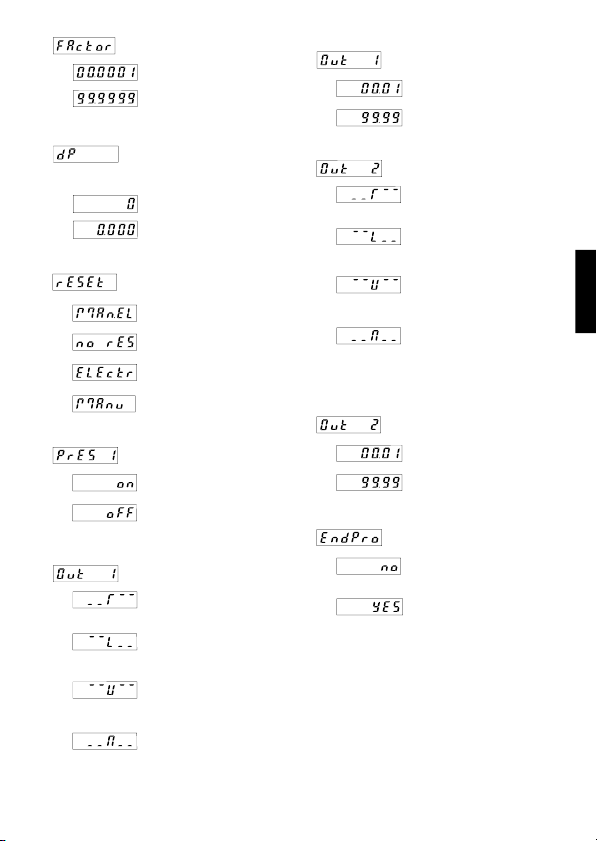

5.1.5 Faktoreinstellung
Faktor von 00.0001 bis 99.9999 ein-
stellbar. Dezimalpunkt fest auf 4 Nach-
kommastellen eingestellt.
Eine Einstellung von „0“wird nicht
akzeptiert !
5.1.8 Vorwahl 1
Vorwahl 1 eingeschaltet
Vorwahl 1 ausgeblendet und ohne
Funktion
5.1.6 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Anzahl der
angezeigten Nachkommastellen fest. Er
dient nur der Anzeige und hat keinen
Einflußauf die Zählung
0 keine Dezimalstelle
0.0 eine Dezimalstelle
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen
5.1.9 Signalform Ausgang 1 (Nur bei eingeschalteter
Vorwahl 1)
Dauersignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 aktiv.
Dauersignal
wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 pas-
siv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 pas-
siv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung Zählerstand £Vorwahl 1 aktiv.
5.1.10 Dauer des Wischsignals Ausgang 1 (nur wenn
unter
5.1.9 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.1.11 Signalform Ausgang 2
Dauersignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 aktiv.
Dauersignal
wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 passiv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 passiv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung Zählerstand £0 aktiv.
5.1.12 Dauer des Wischsignals Ausgang 2 (nur wenn
unter
5.1.11 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.1.13 Ende der Programmierung
Programmierroutine wird noch einmal
durchlaufen. Bisher eingestellte Werte
können überprüft und geändert werden.
Programmierroutine wird beendet und
alle eingestellten Werte werden als
neue Parameter übernommen.
Das Gerät ist anschließend betriebsbe-
reit.
manuelle Rückstellung (mit roter Taste)
und elektrische Rückstellung
keine Rückstellung möglich (rote Taste
und Rücksetzeingang gesperrt)
nur elektrische Rückstellung
nur manuelle Rückstellung
5.1.7 Rücksetzmode

4
Zähleinheit Sekunden (Dezimalpunkt-
einstellung bestimmt die Auflösung)
Zähleinheit Minuten (Dezimalpunktein-
stellung bestimmt die Auflösung)
Zähleinheit Stunden (Dezimalpunktein-
stellung bestimmt die Auflösung)
Zähleinheit
Stunden:Minuten:Sekunden
(Dezimalpunkteinstellung wird über-
sprungen)
5.2.6 Zähleinheit
5.2.5 Funktion des GATE-Eingangs
Zählung erfolgt, wenn GATE Eingang
nicht aktiv ist
Zählung erfolgt, wenn GATE Eingang
aktiv ist.
Impuls an INP B startet die Zählung,
der nächste Impuls an INP B stoppt die
Zählung (Flanke low-high bei pnp,
Flanke High-low bei npn)
Impuls an INP A startet die Zählung,
Impuls an INP B stoppt die Zählung
(Flanke low-high bei pnp, Flanke High-
low bei npn)
Zählung kann nur über den GATE
Eingang kontrolliert werden. INP A und
INP B sind ohne Funktion.
Der Zähler wird durch ein Reset-Signal
(manuell oder elektrisch) zurückgesetzt
(auf Null bei add. Zählung, auf Vorwahl
2 bei sub. Zählung) und anschließend
die Zählung gestartet. Bei add. Zählung
wird bei Erreichen der Vorwahl 2, bei
sub. Zählung bei erreichen von Null die
Zählung gestoppt. Ein Reset-Signal
während der Zählung stoppt diese
ebenfalls. INP A und INP B sind ohne
Funktion.
5.2.4 Start und Stop der Zeitzählung
5.2.2 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
5.2 Programmierroutine Timer
5.2.1 Unterbetriebsart
5.2.3 Zuschaltung des 30 Hz Filters
Elektronische Ansteuerung der
Eingänge
mechanische Ansteuerung der
Eingänge
Addierende Zählung
Ausgänge aktiv bei Zählerstand ³Vor-
wahl
Reset auf Null
Subtrahierende Zählung
Ausgang 1 aktiv bei Zählerstand £
Vorwahl1
Ausgang 2 aktiv bei Zählerstand £0
Reset auf Vorwahl 2
Addierende Zählung
Ausgänge aktiv bei Zählerstand ³Vor-
wahl
Automatisches Nullsetzen bei Zähler-
stand = Vorwahl 2
Reset auf Null
Subtrahierende Zählung
Ausgang 1 aktiv bei Zählerstand £
Vorwahl 1
Ausgang 2 aktiv bei Zählerstand =0
Automatisches Setzen auf Vorwahl 2
bei Zählerstand = 0
Reset auf Vorwahl 2 5.2.7 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Auflösung
des Zeitzählers fest
0Zählung von s, min, h
0.0 Zählung von 0,1 s, min, h
0.00 Zählung von 0,01 s, min, h
0.000 Zählung von 0,001 s, min, h
manuelle Rückstellung (mit roter Taste)
und elektrische Rückstellung
keine Rückstellung möglich (rote Taste
und Rücksetzeingang gesperrt)
nur elektrische Rückstellung
nur manuelle Rückstellung
5.2.8 Rücksetzmode
5.2.9 Vorwahl 1
Vorwahl 1 eingeschaltet
Vorwahl 1 ausgeblendet und ohne
Funktion

5
deutsch
- technische Änderungen vorbehalten -
5.2.10 Signalform Ausgang 1 (Nur bei eingeschalteter
Vorwahl 1)
Dauersignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 aktiv.
Dauersignal
wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 pas-
siv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung bei Zählerstand £Vorwahl 1 pas-
siv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 1, bei sub. Zäh-
lung Zählerstand £Vorwahl 1 aktiv.
5.2.11 Dauer des Wischsignals Ausgang 1 (nur wenn
unter
5.2.10 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.2.13 Dauer des Wischsignals Ausgang 2 (nur wenn
unter
5.2.12 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.2.14 Ende der Programmierung
Programmierroutine wird noch einmal
durchlaufen. Bisher eingestellte Werte
können überprüft und geändert werden.
Programmierroutine wird beendet und
alle eingestellten Werte werden als
neue Parameter übernommen.
Das Gerät ist anschließend betriebsbe-
reit.
5.2.12 Signalform Ausgang 2
Dauersignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 aktiv.
Dauersignal
wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 passiv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung bei Zählerstand £0 passiv.
Wischsignal wird bei add. Zählung bei
Zählerstand ³Vorwahl 2, bei sub. Zäh-
lung Zählerstand £0 aktiv.
5.3 Programmierroutine
Geschwindigkeitsanzeige / Frequenzzähler
In der Betriebsart Geschwindigkeitsanzeige/Frequenz-
zähler sind die Eingänge INP B, RESET und GATE
ohne Funktion.
5.3.1 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
5.3.2 Zuschaltung des 30 Hz Filters
maximale Eingangsfrequenz: 20 kHz
maximale Eingangsfrequenz: 30 Hz
5.3.3 Faktoreinstellung
Faktor von 00.0001 bis 99.9999 ein-
stellbar. Dezimalpunkt fest auf 4 Nach-
kommastellen eingestellt.
Eine Einstellung von „0“wird nicht
akzeptiert !
5.3.4 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Anzahl der
angezeigten Nachkommastellen fest, d.h.
je mehr Stellen programmiert sind, desto
genauer ist das angezeigte Ergebnis.
0 keine Dezimalstelle
0.0 eine Dezimalstelle
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen

6
5.3.8 Signalform Ausgang 1 (Nur bei eingeschalteter
Vorwahl 1)
Dauersignal wird bei Zählerstand ³
Vorwahl 1 aktiv.
Dauersignal
wird bei Zählerstand ³
Vorwahl 1 passiv.
Wischsignal wird bei Zählerstand ³
Vorwahl 1 passiv.
Wischsignal wird bei Zählerstand ³
Vorwahl 1 aktiv.
5.3.9 Dauer des Wischsignals Ausgang 1 (nur wenn
unter
5.3.8 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.3.11 Dauer des Wischsignals Ausgang 2 (nur wenn
unter
5.3.10 ein Wischsignal programmiert wurde)
Die Dauer ist einstellbar von 0.01 s bis
99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.3.12 Ende der Programmierung
Programmierroutine wird noch einmal
durchlaufen. Bisher eingestellte Werte
können überprüft und geändert werden.
Programmierroutine wird beendet und
alle eingestellten Werte werden als
neue Parameter übernommen.
Das Gerät ist anschließend betriebsbe-
reit.
5.3.10 Signalform Ausgang 2
Dauersignal wird bei Zählerstand ³
Vorwahl 2 aktiv.
Dauersignal
wird bei Zählerstand ³
Vorwahl 2 passiv.
Wischsignal wird bei Zählerstand ³
Vorwahl 2 passiv.
Wischsignal wird bei Zählerstand ³
Vorwahl 2 aktiv.
6. Vorwahleinstellung
Wird eine Pfeiltaste oder die “P”-Taste betätigt, so wird
die Anzeige vom Zählerstand auf Vorwahl 1 umge-
schaltet. Durch ein weiteres Drücken der “P”-Taste wird
weiter auf Vorwahl 2 geschaltet. Ungefähr 4 Sekunden
nach dem letzten Tastendruck wird die Anzeige wieder
auf den Zählerstand umgeschaltet und ein neuer Vor-
wahlwert übernommen.
Ausnahme: In der Grundfunktion Zeitzähler wird der
neue Wert sofort übernommen.
Ist die Vorwahl sichtbar, so kann mit der “ç”-Taste die
zu ändernde Dekade angewählt werden. Die angewähl-
te Dekade blinkt im Sekundenrhythmus. Mit der “é”-
Taste wird der Wert der angewählten Dekade erhöht.
Bei der höchstwertigen Dekade erscheint nach der “9”
das Vorzeichen “-”, beim nächsten Druck auf die “é”-
Taste erscheint “-1”. Bei nochmaligem Druck auf die
“é”-Taste wird wieder mit “0”begonnen.
Achtung: Bei automatischer Wiederholung dürfen keine
negativen Werte für Vorwahl 2 eingestellt werden.
5.3.7 Vorwahl 1
Vorwahl 1 eingeschaltet
Vorwahl 1 ausgeblendet und ohne
Funktion
5.3.6 Maximale Wartezeit
Dieser Wert gibt an, wie lange bei gestarteter Messung gewartet
werden soll, bis 0 angezeigt wird.
Maximale Wartezeit 01,1 s
(minimaler Wert)
Maximale Wartezeit 99,9 s
Werte unter 1,1 s werden ignoriert und automatisch auf 1,1 s
gesetzt.
5.3.5 Displaymode
Umrechnung und Anzeige der Fre-
quenz / Geschwindigkeit in 1/s
Umrechnung und Anzeige der Fre-
quenz / Geschwindigkeit in 1/min

7
deutsch
8. Technische Daten
Spannungsversorgung: 90..250 VAC max. 7 VA oder
10..30 VDC max. 1,2 W
Anzeige: 6stellige 7-Segmentanzeige
LED rot, Anzeige 8 mm
hoch
Polarität der Eingangssignale:
programmierbar npn oder
pnp, für alle Eingänge ge-
meinsam
Eingangswiderstand: ca. 10 kW
Zählfrequenz: 20 kHz (10 kHz mit Phasen-
diskriminator) auf 30 Hz
bedämpfbar
bei automatischer Wiederho-
lung 1,2 kHz ohne Impuls-
verlust (700 Hz bei Phasen-
diskriminator mit Impulsver-
dopplung)
Mindestimpulsdauer der Steuereingänge:
5 ms
Schaltpegel der Eingänge:
Bei AC-Spannungsversorgung:
log. “0”: 0..4 VDC
log. “1”: 12..30 VDC
Bei DC Spannungsversorgung
UB
log. “0”: 0..0.2 x UB
log. “1”: 0.6 x UB..30 VDC
Impulsform: beliebig (Schmitt-Trigger Ein-
gänge)
Genauigkeit bei Betriebsart Frequenzzähler/
Geschwindigkeitsanzeige:
< 0.1 %
Genauigkeit Zeitzähler / Betriebsstundenzähler:
± 50 ppm
Ausgang 1: Relais mit potentialfreiem
Schaltkontakt, programmierbar
als Öffner oder Schließer.
Schaltspannung max. 250 VAC
/125 VDC
Schaltstrom max. 3 A
Schaltstrom min. 30 mA DC
Schaltleistung 90 W / 750 VA
oder npn Optokoppler mit offe-
nem Kollektor und offenem
Emitter
Schaltleistung: 30 VDC / 15 mA
UCESAT bei IC= 15 mA:
max. 2.0 VDC
UCESAT bei IC= 5 mA:
max. 0.4 VDC
7. Anschlußbelegung
Nur bei optionaler seriel-
ler Schnittstelle
7.2 Steckerbelegung X2
Eingänge
Klemme Bennenung AC-Versionen 10..30 VDC
Nr. Version
1 +24 VDC Sensorversorg- nicht belegt
ungsspannung
2 0 VDC Bezugsspannung nicht belegt
(GND)
3 INP A Zähleingang A
4 INP B Zähleingang B
5 RESET Rücksetzeingang
6 GATE Toreingang
7 KEY Tastaturverriegelungseingang
Klemme Nr. AC- und DC-Versionen
4 Relais Öffnerkontakt (NC)
5 Relais Schließerkontakt ( NO)
Achtung: Bei Einstellung und (invertierte
Relaisansteuerung ) ändern sich die Anschlüsse der
Klemmen 4 und 5:
7.1 Steckerbelegung X1
Versorgungsspannung und Ausgänge
Klemme Nr. AC-Versionen 10..30 VDC-Version
1 Ausgang 1 Relaiskontakt
Kollektor bei Optokopplerausgang
2 Ausgang 1 Relaiskontakt
Emitter bei Optokopplerausgang
3 Ausgang 2
Relais gemeinsamer Kontakt ( C )
Emitter bei Optokopplerausgang
4 Ausgang 2 Relais
Schließerkontakt ( NO)
5 Ausgang 2 Relais Öffnerkontakt (NC)
Kollektor bei Optokopplerausgang
6 Spannungsver- 10..30 VDC
sorgung Betriebsspannung
90..250 VAC
7 Spannungsver- 0 VDC (GND)
sorgung
90..250 VAC

8
Ausgang 2: Relais mit potentialfreiem
Wechselkontakt, programmier-
bar als Öffner oder Schließer.
Schaltspannung max. 250 VAC
/ 300 VDC,
Schaltstrom max. 3 A
Schaltstrom min. 30 mA DC
Schaltleistung 50 W / 2000 VA
oder npn Optokoppler mit offe-
nem Kollektor und offenem
Emitter
Schaltleistung: 30 VDC / 15 mA
UCESAT bei IC= 15 mA:
max. 2.0 VDC
UCESAT bei IC= 5 mA:
max. 0.4 VDC
Ansprechzeit der Ausgänge:
Relais: ca. 7 ms
Optokoppler: ca. 2 ms
Datensicherung: min. 10 Jahre oder 106
Speicherzyklen (Aus- und Ein-
schalten des Gerätes)
Sensorversorgungsspannung:
+24 VDC ± 15% / 100 mA bei
AC-Versorgung
Absicherung: empfohlene externe Sicherung:
bei DC: 0.125 AT
bei AC: 0.1 AT
Störfestigkeit: EN 55011 Klasse B und
EN 50082-2 mit geschirmten
Steuerleitungen
Umgebungstemperatur: -10 °C..+50 °C
Lagertemperatur: -25 °C..+70 °C
Gewicht: ca. 200 g
(AC-Version mit Relais)
Schutzart: IP 65 (von vorne)
Gehäusefarbe: dunkelgrau
Reinigung: Die Frontseite darf nur mit ei-
nem weichen, mit Wasser an-
gefeuchtetem Tuch gereinigt
werden.
9. Lieferumfang
•Zähler 717
•Schraubsteckklemme 7polig Rastermaß5,08 mm
•Schraubsteckklemme 7polig Rastermaß3,81 mm
•Frontrahmen für Schraubbefestigung, Einbau-
querschnitt 50 x 50 mm
•Frontrahmen für Spannbügelbefestigung, Einbau-
querschnitt 50 x 50 mm
•Spannbügel
•bei Option serielle Schnittstelle: Schraubsteckklemme
5polig Rastermaß3,81 mm
10. Bestellschlüssel
6.717.01X.XXX
Option
00 = keine
05 = serielle Schnittstelle RS232
06 = serielle Schnittstelle RS422
07 = serielle Schnittstelle RS485
Spannungsversorgung
0 = 90..250 VAC
3 = 10..30 VDC
Ausgänge
0 = Relais
1 = Optokoppler



11. Massbilder

9
english
1. Description
•6-digit adding/subtracting counter with two presets
•Very bright 8mm high LED display
•Counting and preset range from –199999 to 999999.
Overshoots and undershoots up to one decade
without loss of pulses. In this case, the display
blinks at a 1 Hz frequency.
•Indication of the active outputs and display of the
preset by means of LED’s
•Programmable as a pulse counter, a frequency
meter/speed indicator or a time counter/operating
time counter
•Relay or optocoupler outputs
•Programming of the functions and of the operating
parameters by means of the push buttons. Operator
guidance by the display while programming
•Can be programmed:
Operating mode (output signal at 0 or at the preset
value, with or without automatic repetition)
Reset by means of push-button or Reset input
Polarity of the inputs (npn or pnp)
Input mode and scale factor
Decimal point
Output signals in the shape of a positive or negati-
ve, timed or continuous signal
Frequency meter/speed indicator display in 1/s or 1/
min
Time counter/operating time counter resolution in s,
min, h or h:min:s, 1, 0.1, 0.01 or 0.001
Start and stop with the time counter/operating time
counter
•Supply voltage
90..250 VAC
10..30 VDC
•Optional serial interface
RS232 or
RS422 or
RS485
2. Inputs
2.1 INP A, INP B
Counting inputs. Their function depends on the selected
input mode. The maximum counting frequency of 20 kHz
can be reduced to 30 Hz by programming.
2.2 GATE
Static gate input. Function depending on the
programmed operating mode.
Pulse counter mode:
No counting if the input is ON.
Time counter mode:
Counting programmable for input ON (gate.lo) or OFF
(gate.hi). The decimal point of the lowest decade blinks
to indicate that the counting is running.
2.3 RESET
Dynamic reset input. Resets the counter to zero when
counting up, and sets it to the preselected value when
counting down. The reset input can be inhibited in the
Setup.
2.4 KEY
Static key locking input. The presets cannot be modified
as long as this input is ON. It is however still possible
to switch the display between the counting value and
the presets.
3. Outputs
3.1 Output 1
Potential-free opening or closing relay, or optocoupler
with open emitter and collector.
3.2 Output 2
Potential-free change-over relay or optocoupler with
open emitter and collector.
3.3 Active outputs
The active output is indicated by a status LED. The
outputs can be reversed in case of safety circuits, i. e.
voltage to the relay coils is cut off or the optocouplers
block when the preset values are reached.
Caution:
In all modes with automatic repetition (AddAr, SubAr)
the duration of the pulse is to be programmed for the
timed signal of output 2, otherwise this signal will have
no defined duration.
Operating instructions
Electronic preset counter
Type series 717 5.98.3_gb

10
4. Setting of the operating parameters
a. Press push-button ”P”and apply power to the
device.
b. The display shows the message:
c. When the push-button is released, the title of the
menu and the current values of its parameters are
displayed in one-second periods. Press the “ç”key
to interrupt the scrolling and display only the current
parameters.
d. Press the “é”key to jump to the following value of
the parameter currently being set.
e. Press the ”P”key to accept the value of the
parameter currently being and switch over to the
following menu item.
f. The last parameter of the setting menu, ”EndPro”
allows, selecting ”YES”, to leave the programming
menu and to take over (to save) the new values. If
”NO”is selected, the programming routine starts
again from the beginning, keeping the last input
values. They can then be checked and modified
again.
g. For the setting of the numerical values, like for
instance the scale factor, see also
6. Setting of the
preset
.
5. Programming mode
The first parameter of the menu is the selection of the operating
mode.
Mode pulse counter. See 5.1.
Mode time counter. See 5.2.
Mode frequency meter. See 5.3.
Adding
Outputs active at count value ³preset
Resetting to zero
Subtracting
Output 1 active at count value £preset 1
Output 2 active at count value £0
Resetting to preset 2
Adding
Outputs active at count value ³preset
Automatic reset to zero at count value =
preset 2
Resetting to zero
Subtracting
Output 1 active at count value £preset 1
Output 2 active at count value = 0
Automatic positioning to preset 2 at count
value = 0
Resetting to preset 2
5.1 Pulse counter mode setting
5.1.1 Sub-operating mode
5.1.2 Polarity of the inputs
npn: switching to 0 V
pnp: switching to +24 V
5.1.3 Activation of the 30 Hz filter
max. counting frequency: 20 kHz
max. counting frequency: 30 Hz
5.1.4 Input modes
Counting and counting direction inputs
INP A: counting input
INP B: counting direction input
Differential counting input
INP A: adding counting input
INP B: subtracting counting input
Phase discriminator
INP A: 0°counting input
INP B: 90°counting input
Phase discriminator with multiplication of
the pulses by two
INP A: 0°counting input
INP B: 90°counting input
Each INP A pulse edge is considered

11
english
5.1.5 Setting of the scale factor
Scale factor setting range from 00.0001 to
99.9999. Fixed decimal point set to 4
decimal places.
A ”0”setting is not accepted.
5.1.8 Preset 1
Preset 1 activated
Preset 1 disactivated and without function
5.1.6 Decimal point setting
The decimal point determines the number of
decimal places displayed. It is only used for
displaying purposes and has no influence on
the counting.
0 no decimal place
0.0 one decimal place
0.00 two decimal places
0.000 three decimal places
5.1.9 Shape of output 1 (only if preset 1 is activated)
Permanent signal of output 1, activated
at count value ³preset 1 in adding mode
and at count value £preset 1 in
subtracting mode
Permanent signal of output 1, will
become passive at count value ³preset 1
in adding mode and at count value £
preset 1 in subtracting mode
Timed signal of output 1 will become
passive at count value ³preset 1 in
adding mode and at count value £preset 1
in subtracting mode
Timed signal. of output 1 is activated at
count value ³preset 1 in adding mode
and at count value £preset 1 in
subtracting mode
Manual (using the red push-button) and
electrical resetting
No resetting possible (red push-button
and reset input idle)
Only electrical resetting
Only manual resetting
5.1.7 Resetting mode
5.1.10 Duration of the transient output 1 (only if a
timed signal has been programmed in 5.1.9)
The duration can be set between 0.01 sec.
and 99.99 sec.
A 0.00 setting is not accepted
5.1.11 Shape of output signal 2
Permanent signal of output 2, activated
at count value ³preset 2 in adding mode
and at count value £0 in subtracting mode
Permanent signal of output 2, will
become passive at count value ³preset 2
in adding mode and at count value £0 in
subtracting mode
Timed signal of output 2 will become
passive at count value ³preset 2 in
adding mode and at count value £0 in
subtracting mode
Timed signal. of output 2 is activated at
count value ³preset 2 in adding mode
and at count value £0 in subtracting mode
5.1.12 Duration of the timed signal of output 2 (only if
a timed signal has been programmed in 5.1.11)
The duration can be set between 0.01 sec.
and 99.99 sec.
A 0.00 setting is not accepted
5.1.13 End of programming
Programming is carried out once more.
The values input can be checked and
modified.
Programming is complete and the values
input are taken over as new parameters.
Then the device is ready for operation.

12
Counting unit: seconds (the setting of the
decimal point determines the resolution).
Counting unit: minutes (the setting of the
decimal point determines the resolution).
Counting unit: hours (the setting of the
decimal point determines the resolution).
Counting unit: hours:minutes:seconds
(the setting of the decimal point is
ignored).
5.2.6 Counting unit
5.2.5 Operation of the GATE input
Counting runs when the GATE input is
OFF.
Counting runs when the GATE input is
ON.
A pulse on INP B starts the counting, the
following pulse on INP B stops it (raising
pulse edge for pnp, descending pulse edge
for npn).
A pulse on INP A starts the counting, a
pulse on INP B stops it (raising pulse
edge for pnp, descending pulse edge for
npn).
The counting can only be controlled by
means of the GATE input. INP Aand INP
B have no function.
The counter is reset by a reset signal
(manual or electrical) (to 0 when adding,
to preset 2 when subtracting), then
counting starts. Counting is stopped when
the adding counting reaches preset 2 or
when the subtracting counting reaches 0.
A reset signal during counting also stops
the counting. INP A and INP B have no
function.
5.2.4 Start and stop of time counting
5.2.2 Polarity of the inputs
npn: switching to 0 V
pnp: switching to +24 V
5.2 Time meter mode setting
5.2.1 Sub operating mode
5.2.3 Activation of the 30 Hz filter
Electronic input dviving
Mechanical input driving
Adding
Outputs active at count value ³preset
Resetting to zero
Subtracting
Output 1 active at count value £preset 1
Output 2 active at count value £0
Resetting to preset 2
Adding
Outputs active at count value ³preset
Automatic reset to zero at count value =
preset 2
Resetting to zero
Subtracting
Output 1 active at count value £preset 1
Output 2 active at count value = 0
Automatic positioning to preset 2 at count
value = 0
Resetting to preset 2
5.2.7 Decimal point setting
The decimal point determines the
number of decimal places displayed. It is
only used for displaying purposes and
has no influence on the counting.
0 no decimal place
0.0 one decimal place
0.00 two decimal places
0.000 three decimal places
Manual (using the red push-button) and
electrical resetting
No resetting possible (red push-button
and reset input idle)
Only electrical resetting
Only manual resetting
5.2.8 Resetting mode
5.2.9 Preset 1
Preset 1 activated
Preset 1 disactivated and without function

13
english
- Subject to change without prior notice -
5.2.10 Shape of output 1 (only if preset 1 is activated)
Permanent signal of output 1, activated
at count value ³preset 1 in adding mode
and at count value £preset 1 in
subtracting mode
Permanent signal of output 1, will
become passive at count value ³preset 1
in adding mode and at count value £
preset 1 in subtracting mode
Timed signal of output 1 will become
passive at count value ³preset 1 in
adding mode and at count value £preset 1
in subtracting mode
Timed signal of output 1 is activated at
count value ³preset 1 in adding mode
and at count value £preset 1 in
subtracting mode
5.2.11 Duration of the timed signal of output 1 (only if
a timed signal has been programmed in 5.2.10)
The duration can be set between 0.01 sec.
and 99.99 sec.
A 0.00 setting is not accepted
5.2.13 Duration of the timed signal of output 2 (only if
a timed signal has been programmed in 5.2.12)
The duration can be set between 0.01 sec.
and 99.99 sec.
A 0.00 setting is not accepted
5.2.14 End of programming
Programming is carried out once more.
The values input can be checked and
modified.
Programming is complete and the values
input are taken over as new parameters.
Then the device is ready for operation.
5.2.12 Shape of output signal 2
Permanent signal of output 2, activated
at count value ³preset 2 in adding mode
and at count value £0 in subtracting mode
Permanent signal of output 2, will
become passive at count value ³preset 2
in adding mode and at count value £0 in
subtracting mode
Timed signal of output 2 will become
passive at count value ³preset 2 in
adding mode and at count value £0 in
subtracting mode
Timed signal of output 2 is activated at
count value ³preset 2 in adding mode
and at count value £0 in subtracting mode
5.3 Speed indicator / frequency meter mode
setting
In the speed indicator / frequency meter mode, inputs
INP B, RESET and GATE have no function.
5.3.2 Activation of the 30 Hz filter
max. counting frequency: 20 kHz
max. counting frequency: 30 Hz
5.3.3 Setting of the scale factor
Scale factor setting range from 00.0001 to
99.9999. Fixed decimal point set to 4
decimal places.
A ”0”setting is not accepted.
5.3.4 Decimal point setting
The decimal point determines the number of
decimal places displayed. It is only used for
displaying purposes and has no influence on
the counting.
0 no decimal place
0.0 one decimal place
0.00 two decimal places
0.000 three decimal places
5.3.1 Polarity of the inputs
npn: switching to 0 V
pnp: switching to +24 V

14
5.3.8 Shape of output 1 (only if preset 1 is activated)
Permanent signal. Is activated at count
value ³preset 1.
Permanent signal. Will become passive
at count value ³preset 1.
Timed signal. Will become passive at
count value ³preset 1.
Timed signal. Is activated at count value
³preset 1.
5.3.9 Duration of the timed signal of output 1 (only if a
timed signal has been programmed in 5.3.8)
The duration can be set between 0.01 sec.
and 99.99 sec.
A 0.00 setting is not accepted
5.3.11 Duration of the timed signal of output 2 (only if
a transient signal has been programmed in 5.3.10)
The duration can be set between 0,01 sec.
and 99,99 sec.
A 0.00 setting is not accepted
5.3.12 End of programming
Programming is carried out once more.
The values input can be checked and
modified.
Programming is complete and the values
input are taken over as new parameters.
Then the device is ready for operation.
5.3.10 Shape of output signal 2
Permanent signal. Is activated at count
value ³preset 2.
Permanent signal. Will become passive
at count value ³preset 2.
Timed signal. Will become passive at
count value ³preset 2.
Timed signal. Is activated at count value
³preset 2.
5.3.7 Preset 1
Preset 1 activated
Preset 1 disactivated and without function
5.3.6 Maximum pulse waiting time
This value indicates the time during which the device will wait for a
pulse before displaying a 0 speed.
Maximum delay 01.1 sec. (minimum
value)
Maximum delay 99.9 sec.
Values below 1.1 sec. are ignored and set automatically to 1.1 sec.
5.3.5 Display mode
Conversion and display of the frequency /
speed in 1/sec.
Conversion and display of the frequency /
speed in 1/min.
6. Setting of the presets
If a push-button with an arrow or the ”P”push-button is
pressed, the device jumps from the display of the
counter to the display of the preset 1. A second
operation of push-button ”P”switches to the preset 2.
About 4 seconds after the last operation of a push-
button the device jumps back to the display of the
counter and takes over a new preset value.
Exception: in the time counter mode, the new value is
taken over immediately.
Once the preset is displayed, the “ç”push-button
allows to choose the decade to be modified. This
decade then blinks at a 1 Hz frequency. The “é”push-
button allows you to raise the value of the decade. On
the most significant decade, after the value ”9”, the
sign ”-”is displayed. The following operation of the “é”
push-button displays ”-1”again. A new operation of the
“é”push-button lets the display of this decade start
again at ”0”.
Caution: in case of automatic repetition, preset 2
cannot be given negative values.

15
english
7. Connections
Only with the optional
serial interface
7.2 Terminal assignment X2
Inputs
Terminal Designation AC versions 10..30 VDC
No. versions
1 +24 VDC Sensor supply Not connected
voltage
2 0 VDC Reference voltageNot connected
(GND)
3 INP A Counting input A
4 INP B Counting input B
5 RESET Reset input
6 GATE GATE input
7 KEY Push-button locking input
7.1 Terminal assignment X1
Supply voltage and outputs
Terminal No AC versions 10..30 VDC versions
1 Output 1 –Relay contact
Collector when optocoupler output
2 Output 1 –Relay contact
Emitter when optocoupler output
3 Output 2
Common relay contact (C)
Emitter when optocoupler output
4 Output 2 Relay
Closing contact (NO)
5 Output 2 Relay with opening contact (NC)
Collector when optocoupler output
6 Supply voltage 10..30 VDC
90..250 VAC Operating voltage
7 Supply voltage 0 VDC (GND)
90..250 VAC
Terminal No AC and DC versions
4 Opening contact relay (NC)
5 Closing contact relay ( NO)
Attention: In case of a and a setting
(reversed relay control), the connections of terminals 4
and 5 are reversed:
8. Technical characteristics
Supply voltage: 90..250 VAC, 5VA max. or
10..30 VDC, 1W max.
Display: 6 digits, red 7-segment
LED’s, display height 8 mm
Polarity of the input signals:
programmable in common for
all inputs (npn or pnp).
Input resistance: approximately. 10 kW
Counting frequency:
20 kHz (10 kHz with phase
discriminator), can be reduced to
30 Hz. In case of automatic
repetition, 1.2 kHz without loss of
pulses (700 Hz with phase
discriminator and pulse multiplication
by 2).
Minimum pulse duration for control inputs:
5 ms
Input switching level:
With AC supply voltage:
log.”0”: 0..4 VDC
log.”1”:12..30 VDC
With DC supply voltage:
log.”0”: 0..0,2 x UB
log.”1”: 0,6 x UB..30 V DC
Pulse shape: any shape (Schmitt trigger inputs)
Accuracy in the frequency meter/speed indicator mode:
< 0,1 %
Accuracy in the time counter / operating time counter
mode:
± 50 ppm
Output 1: Relay with potential-free
make or break contact,
programmable as opening or closing
contact.
Switching voltage max. 250 VAC /
125 VDC. Switching current max. 3A
Switching current min. 30 mA DC
Switching power 90 W /750 VA
or npn optocoupler with open
collector and emitter
Switching power: 30 VDC /15 mA
UCESAT for lC= 15 mA: max. 2.0 VDC
UCESAT for lC= 5 mA: max. 0.4 VDC
Output 2: Relay with potential-free change-over
contact, programmable as
opening or closing contact.
Switching voltage max. 250 VAC /
300 VDC.
Switching current max. 3A
Switching current min. 30 mA DC
Switching power 50 W / 2000 VA

16
or npn optocoupler with open
collector and emitter
Switching power: 30 VDC / 15 mA
UCESAT for lC= 15 mA: max. 2.0 VDC
UCESAT for lC= 5 mA: max. 0.4 VDC
Outputs response time:
Relay: approx. 7 ms
Optocoupler: approx. 2 ms
Data storage: at least 10 years or 106recording
cycles (switching on and off the
device)
Sensor supply voltage:
+24 VDC ± 15 % / 100 mA
with AC power supply
Fuses: recommended external fuses:
for DC: 0.125 A time-delay fuse
for AC: 0.1 A time-delay fuse
Interference immunity:
EN 55011 class B and EN 50082-2
with shielded control cables.
Operating temperature:
-10°C.. +50°C
Storage temperature:
-25°C..+70°C
Weight: approx. 200 g (AC version with relay)
Protection: IP 65 (front side)
Housing colour: dark grey
Cleaning: The front side of the device must be
cleaned only with a damp soft cloth.
9. Delivery specification
•Counter 717
•Screw terminal (7 poles) pitch 5,08 mm.
•Screw terminal (7 poles) pitch 3,81 mm.
•Frame for screw mounting, opening 50 x 50 mm
•Frame for clamp mounting, opening 50 x 50 mm
•Clamp
•With the serial interface option: screw terminal (5
poles) Pitch 3,81 mm.
10. Order code
6.717.01X.XXX
Option
00 = none
05 = RS232 serial interface
06 = RS422 serial interface
07 = RS485 serial interface
Supply voltage
0 = 90..250 VAC
3 = 10..30 VDC
Outputs
0 = relay
1 = optocoupler



11. Dimensions

17
français
1. Description
•Compteur additionnant/soustrayant àsix chiffres à
deux présélections
•Affichage par LED hauteur 8 mm àhaute luminosité
•Plage de comptage et de présélection de –199999 à
999999. Dépassements vers le haut et vers le bas
jusqu’à une décade sans perte d’impulsions. Dans
ce cas, l’affichage clignote à1 Hz.
•LED indiquant l’état des sorties et de la présélection
affichée
•Programmable en compteur d’impulsions, fréquence-
mètre, indicateur de vitesse ou compteur de temps/
compteur horaire
•Sorties par relais ou optocoupleur
•Programmation des fonctions et des paramètres de
fonctionnement àl’aide des boutons-poussoirs.
L’affichage indique en abrégéles différents paramè-
tres
•Peuvent être programmés :
Le mode de fonctionnement (signal de sortie à0 ou
àla présélection, avec ou sans répétition automati-
que)
Remise àzéro par bouton-poussoir ou par entrée de
RAZ
Polaritédes entrées (npn ou pnp)
Mode d’entrée et facteur d’échelle
Point décimal
Signaux de sorties sous la forme d’un signal positif
ou négatif, fugitif ou maintenu
Affichage du fréquencemètre/indicateur de vitesse
en 1/s ou 1/min
Résolution du compteur de temps/compteur horaire
en s, min, h ou h:min:s, 1, 0.1, 0.01 ou 0.001
Marche-arrêt sur le compteur de temps/compteur
horaire
•Tension d’alimentation
90..250 VAC
10..30 VDC
•Interface série en option
RS232 ou
RS 422 ou
RS 485
2. Entrées
2.1 INP A, INP B
Entrées de comptage. Leur fonction dépend du mode
d’entrée sélectionné. La fréquence de comptage maxi-
male de 20 kHz peut se régler par programmation à30
Hz.
2.2 GATE
Entrée par porte statique. Fonction dépendante du mode
de fonctionnement programmé.
Mode compteur d’impulsions :
Pas de comptage si l’entrée est activée.
Mode compteur de temps :
Comptage programmable pour entrée activée (gate.lo)
ou désactivée (gate.hi). Le point décimal de la décade
Notice de mise en service du compteur
électronique àprésélection
Modèle 717
la plus faible clignote pour indiquer un comptage en
cours.
2.3 REMISE A ZERO
Entrée de RAZ dynamique. Remet le compteur àzéro en
cas de comptage, et le positionne àla valeur de la pré-
sélection 2 en cas de décomptage. L’entrée de RAZ
peut être inhibée par programmation.
2.4 KEY
Entrée statique de verrouillage des boutons-poussoirs.
Les présélections ne peuvent pas être modifiées tant
que cette entrée est activée. Il est cependant toujours
possible de commuter l’affichage entre la valeur de
comptage et les présélections.
3. Sorties
3.1 Sortie 1
Relais àcontact àouverture ou àfermeture hors poten-
tiel, ou optocoupleur àcollecteur et émetteur ouverts.
3.2 Sortie 2
Relais àcontact inverseur hors potentiel ou
optocoupleur àcollecteur et émetteur ouverts.
3.3 Sorties actives
La sortie active est indiquée par une LED d’état. Pour
des circuits de sécurité, les sorties peuvent être inver-
sées, c.-à-d. que la tension des bobines des relais
tombe, ou les optocoupleurs bloquent, lorsque les pré-
sélections sont atteintes.
Attention :
Dans tous les modes avec répétition automatique
(AddAr, SubAr), il faut programmer une durée d’impul-
sion pour le signal fugitif de la sortie 2. Dans le cas
contraire, le signal de sortie n’aura pas de durée défi-
nie.

18
5.1.2 Polarité des entrées
npn : commutation à+ 0V
pnp : commutation à+24V
4. Réglage des paramètres de
fonctionnement
a. Presser le bouton-poussoir P et mettre l’appareil
sous tension.
b. Sur l’affichage apparaît le message :
c. Dès relâchement du bouton-poussoir apparaît, par
périodes d’une seconde, le titre du menu et les
valeurs actuelles de ses paramètres. Presser la
touche «ç»pour interrompre le défilement et affi-
cher uniquement les paramètres actuels.
d. Presser la touche «é»pour passer àla valeur sui-
vante du paramètre en cours de réglage.
e. Presser la touche «P»pour accepter la valeur du
paramètre en cours de réglage et passer au point
suivant du menu.
f. Le dernier paramètre du menu de réglage, ”EndPro”,
permet, en sélectionnant ”Yes”, de quitter le menu
de programmation et de prendre en compte (sauve-
garder) les nouvelles valeurs. Si ”No”est sélec-
tionné, la programmation recommence depuis le
début, en conservant les dernières valeurs introdui-
tes. Il est alors possible de les vérifier ou de les
modifier ànouveau.
g. Pour le réglage des valeurs numériques, comme p.
ex. le facteur d’échelle, voir également
6. Réglage
de la présélection
.
5. Mode de programmation
Le premier paramètre du menu concerne la sélection du
mode de fonctionnement.
5.1 Paramétrage compteur d’impulsions
5.1.1 Sous-menu
Mode compteur d’impulsions. Voir àpartir
de 5.1.
Mode compteur de temps. Voir àpartir de
5.2.
Mode fréquencemètre. Voir àpartir de 5.3.
5.1.3 Activation du filtre 30 Hz
fréquence de comptage maximum : 20
kHz
fréquence de comptage maximum : 30 Hz
Comptage additionnant
Sorties actives pour comptage ³présé-
lection
Repositionnement àzéro
Comptage soustrayant
Sortie 1 active pour comptage £présélec-
tion 1
Sortie 2 active pour comptage £0
Repositionnement àla présélection 2
Comptage additionnant
Sorties actives pour comptage ³présé-
lection
RAZ automatique pour comptage = pré-
sélection 2
Repositionnement àzéro
Comptage soustrayant
Sortie 1 active pour comptage £présélec-
tion 1
Sortie 2 active pour comptage = 0
Positionnement automatique àla présé-
lection 2 pour comptage = 0
Repositionnement àla présélection 2
5.1.4 Modes d’entrée
Entrées de comptage et de sens de comp-
tage
INP A : entrée de comptage
INP B : sens (comptage/décomptage)
Entrée de comptage différentielle
INP A : entrée de comptage additionnante
INP B : entrée de comptage soustrayante
Discriminateur de phase
INP A : entrée de comptage 0°
INP B : entrée de comptage 90°
Discriminateur de phase avec multiplica-
tion par deux des impulsions
INP A : entrée de comptage 0°
INP B : entrée de comptage 90°
Chaque front de INP A est pris en compte

19
français
5.1.5 Réglage du facteur d’échelle
Facteur réglable de 00.0001 à99.9999.
Point décimal fixe régléà4 décimales.
Un réglage à”0”n’est pas accepté.
5.1.8 Présélection 1
Présélection 1 activée
Présélection 1 désactivée et sans fonction
5.1.6 Réglage du point décimal
Le point décimal détermine le nombre de
décimales affichées. Il ne sert qu’à l’affi-
chage et n’a aucune influence sur le comp-
tage.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
5.1.9 Forme du signal de la sortie 1 (uniquement si la
présélection 1 est activée)
Signal maintenu. Est activéen cas de
comptage additionnant quand comptage ³
présélection 1, en cas de comptage sous-
trayant quand comptage £présélection 1.
Signal maintenu. Est désactivéen cas
de comptage additionnant quand comp-
tage ³présélection 1, en cas de comptage
soustrayant quand comptage £présélec-
tion 1.
Signal fugitif. Est désactivéen cas de
comptage additionnant quand comptage ³
présélection 1, en cas de comptage sous-
trayant quand comptage £présélection 1.
Signal fugitif. Est activéen cas de
comptage additionnant quand comptage ³
présélection 1, en cas de comptage sous-
trayant quand comptage £présélection 1.
5.1.10 Durée du signal fugitif Sortie 1 (uniquement si
un signal fugitif a étéprogramméen 5.1.9)
La durée est réglable de 0,01 sec. à99,99
sec.
Un réglage à0.00 n’est pas accepté
5.1.11 Forme du signal de la sortie 2
Signal maintenu. Est activéen cas de
comptage additionnant quand comptage ³
présélection 2, en cas de comptage sous-
trayant quand comptage £0.
Signal maintenu. Est désactivéen cas
de comptage additionnant quand comp-
tage ³présélection 2, en cas de comptage
soustrayant quand comptage £0.
Signal fugitif. Est désactivéen cas de
comptage additionnant quand comptage ³
présélection 2, en cas de comptage sous-
trayant quand comptage £0.
Signal fugitif. Est activéen cas de
comptage additionnant quand comptage ³
présélection 2, en cas de comptage sous-
trayant quand comptage £0.
5.1.12 Durée du signal fugitif Sortie 2 (uniquement si
un signal fugitif a étéprogramméen 5.1.11)
La durée est réglable de 0,01 sec. à99,99
sec.
Un réglage à0.00 n’est pas accepté
5.1.13 Fin de la programmation
La programmation est exécutée encore
une fois. Les valeurs introduites peuvent
être vérifiées et modifiées.
La programmation est terminée et les
valeurs introduites sont prises en compte
comme nouveaux paramètres.
L’appareil est alors prêt àfonctionner.
RAZ manuelle (àl’aide du bouton-pous-
soir rouge) et électrique
Pas de RAZ possible (bouton-poussoir
rouge et entrée de RAZ inhibés)
RAZ électrique uniquement
RAZ manuelle uniquement
5.1.7 Mode de remise à zéro

20
Unitéde comptage : secondes (le réglage
du point décimal détermine la résolution).
Unitéde comptage : minutes (le réglage
du point décimal détermine la résolution).
Unitéde comptage : heures (le réglage
du point décimal détermine la résolution).
Unitéde comptage :
heures:minutes:secondes (le réglage du
point décimal est ignoré).
5.2.6 Unité de comptage
5.2.5 Fonction de l’entrée GATE
Le comptage s’effectue quand l’entrée
GATE est inactive.
Le comptage s’effectue quand l’entrée
GATE est active.
Une impulsion sur INP B lance le comp-
tage, l’impulsion suivante sur INP B
l’arrête (front montant pour pnp, front
descendant pour npn).
Une impulsion sur INP A lance le comp-
tage, une impulsion sur INP B l’arrête
(front montant pour pnp, front descendant
pour npn).
Le comptage ne peut être contrôléque par
l’intermédiaire de l’entrée GATE. INPA et
INP B sont sans fonction.
Le compteur est repositionnépar un
signal de RAZ (manuel ou électrique) (à0
en cas de comptage additionnant, àla
présélection 2 en cas de comptage sous-
trayant), puis le comptage est lancé. Le
comptage est arrêtéquand le comptage
additionnant atteint la présélection 2 ou
quand le comptage soustrayant atteint 0.
Un signal de RAZ pendant le comptage
arrête celui-ci également. INP A et INP B
sont sans fonction.
5.2.4 Mise en marche et arrêt du comptage de temps
5.2.2 Polarité des entrées
npn : commutation à+ 0V
pnp : commutation à+24V
5.2 Paramétrage compteur de temps
5.2.1 Sous-menu
5.2.3 Activation du filtre 30 Hz
Commande électronique des entrées
Commande mécanique des entrées
Comptage additionnant
Sorties actives pour comptage ³présé-
lection
Repositionnement àzéro
Comptage soustrayant
Sortie 1 active pour comptage £présélec-
tion 1
Sortie 2 active pour comptage £0
Repositionnement àla présélection 2
Comptage additionnant
Sorties actives pour comptage ³présé-
lection
Repositionnement automatique pour
comptage = présélection 2
Repositionnement àzéro
Comptage soustrayant
Sortie 1 active pour comptage £présélec-
tion 1
Sortie 2 active pour comptage = 0
Positionnement automatique àla présé-
lection 2 pour comptage = 0
Repositionnement àla présélection 2 5.2.7 Réglage du point décimal
Le point décimal détermine la résolution
du compteur de temps.
0 comptage de sec, min, h
0.0 comptage de 0,1 sec, min, h
0.00 comptage de 0,01 sec, min, h
0.000 comptage de 0,001 sec, min, h
RAZ manuelle (àl’aide du bouton-pous-
soir rouge) et électrique
Pas de RAZ possible (bouton-poussoir
rouge et entrée de RAZ inhibés)
RAZ électrique uniquement
RAZ manuelle uniquement
5.2.8 Mode de remise à zéro
5.2.9 Présélection 1
Présélection 1 activée
Présélection 1 désactivée et sans fonction
