Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Vor erster Inbetriebnahme Sicherheitshin-
weise Nr. 5.951-949 unbedingt lesen!
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Bitte Bildseite vorne ausklappen

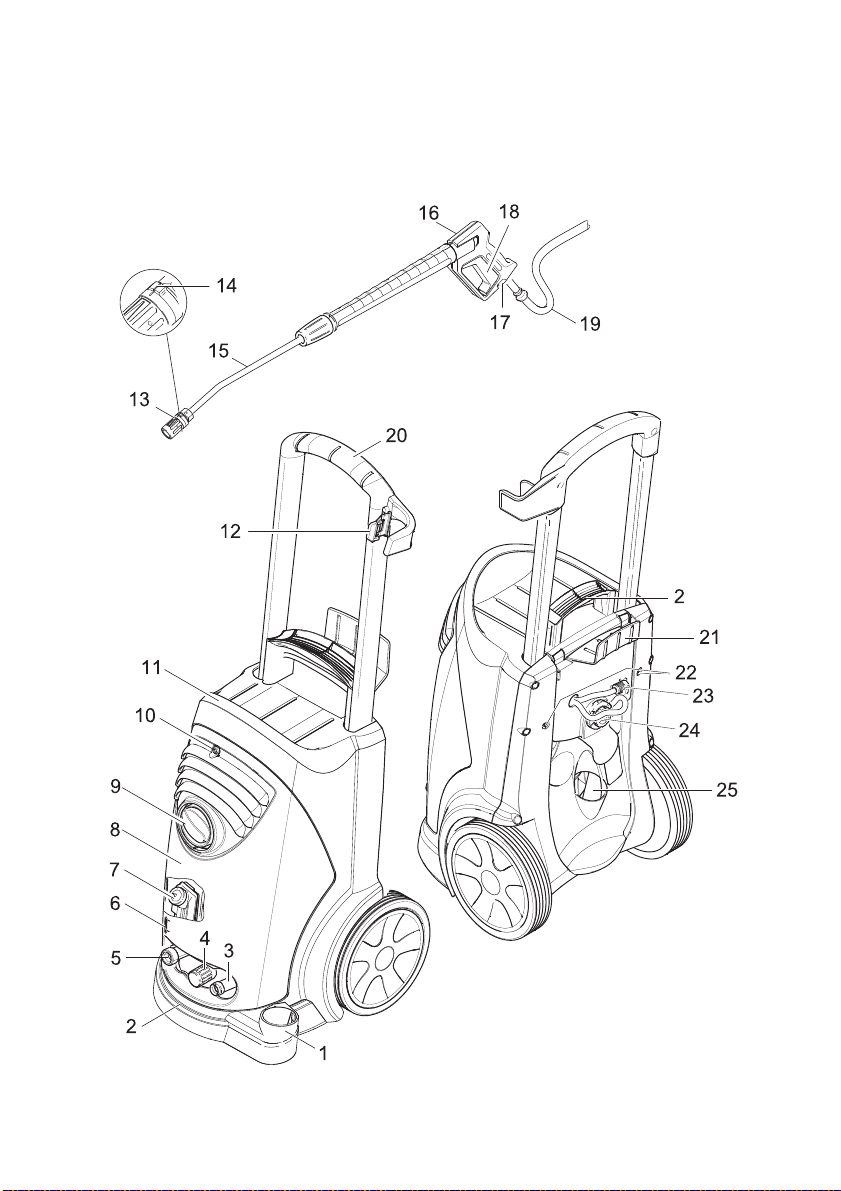

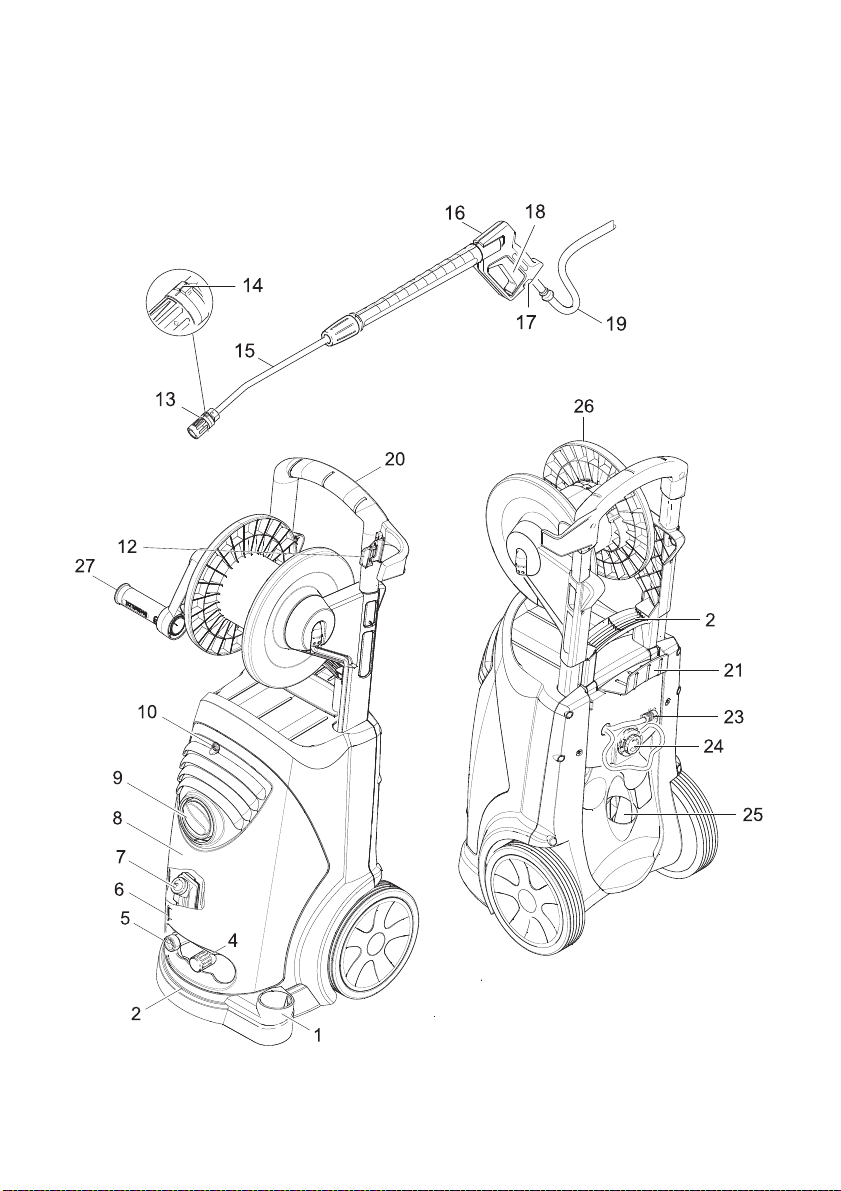

1 Düsenablage
2Griff
3 Hochdruckanschluss
4 Druck-/Mengenregulierung
5 Wasseranschluss
6 Ölstandsanzeige
7 Ölbehälter
8 Gerätehaube
9 Geräteschalter
10 Befestigungsschraube Gerätehaube
11 Schlauchablage
12 Halter für Handspritzpistole
13 Düse
14 Markierung der Düse
15 Strahlrohr
16 Handspritzpistole
17 Sicherungshebel
18 Hebel der Handspritzpistole
19 Hochdruckschlauch
20 Schubbügel
21 Kabelhalter
22 Befestigungsschraube Schubbügel
23
Reinigungsmittel-Saugschlauch mit Filter
24 Reinigungsmittel-Dosierventil
25 Zubehörfach
26 Schlauchtrommel
27 Kurbel
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
Inhaltsverzeichnis
Umweltschutz DE - 1
Geräteelemente DE - 1
Symbole auf dem Gerät DE - 1
Bestimmungsgemäße Ver-
wendung
DE - 2
Sicherheitshinweise DE - 2
Vor Inbetriebnahme DE - 3
Bedienung DE - 4
Transport DE - 5
Lagerung DE - 5
Hilfe bei Störungen DE - 6
Zubehör und Ersatzteile DE - 7
Garantie DE - 7
CE-Erklärung DE - 7
Technische Daten DE - 8
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Bitte Motorenöl, Heizöl, Diesel und Ben-
zin nicht in die Umwelt gelangen lassen.
Bitte Boden schützen und Altöl umwelt-
gerecht entsorgen.
Geräteelemente
Symbole auf dem Gerät
6 DE

- 2
werden. Es ist ein geeigneter Systemtren-
ner der Fa. KÄRCHER oder alternativ ein
Systemtrenner gemäß EN 12729 Typ BA
zu verwenden. Wasser, das durch einen
Systemtrenner geflossen ist, wird als nicht
trinkbar eingestuft.
Diesen Hochdruckreiniger ausschließlich
verwenden
–zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen),
– zum Reinigen mit Hochdruckstrahl ohne
Reinigungsmittel (z.B. Reinigen von Fas-
saden, Terrassen, Gartengeräten).
Für hartnäckige Verschmutzungen empfeh-
len wir den Dreckfräser als Sonderzubehör.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tankstel-
len oder anderen Gefahrenbereichen entspre-
chende Sicherheitsvorschriften beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Beim Reduzieren der Wassermenge mit
der Druck-/Mengenregulierung öffnet das
Überströmventil und ein Teil des Wassers
fließt zur Pumpensaugseite zurück.
–Wird der Hebel an der Handspritzpisto-
le losgelassen, schaltet der Druckschal-
ter die Pumpe ab, der Hochdruckstrahl
stoppt. Wird der Hebel gezogen, schal-
tet die Pumpe wieder ein.
–Überströmventil und Druckschalter sind
werkseitig eingestellt und plombiert.
Einstellung nur durch den Kunden-
dienst.
Für den Betrieb des Gerätes in Deutsch-
land gilt die Unfallverhütungsvorschrift
BGR 500 „Arbeiten mit Flüssigkeitsstrah-
lern“, herausgegeben vom Hauptverband
der gewerblichen Berufsgenossenschaften
(zu beziehen von Carl Heymanns-Verlag
KG, 50939 Köln, Luxemburger Straße
449).
Hochdruckstrahler müssen nach diesen
Richtlinien mindestens alle 12 Monate von
einem Sachkundigen geprüft und das Er-
gebnis der Prüfung schriftlich festgehalten
werden.
Bestimmungsgemäße Ver-
wendung
Bitte mineralölhaltiges Abwasser nicht
ins Erdreich, Gewässer oder Kanalisati-
on gelangen lassen. Motorenwäsche und
Unterbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.
Sicherheitshinweise
Symbole in der Betriebsanleitung
Sicherheitseinrichtungen
Überströmventil
Druckschalter
Unfallverhütungsvorschrift
BGR 500
7DE

- 3
– Packungsinhalt beim Auspacken prüfen.
–Bei Transportschaden sofort Händler
informieren.
ÎÖlstandsanzeige bei stehendem Gerät
ablesen. Der Ölstand muss oberhalb
der beiden Zeiger liegen.
Î
Befestigungsschraube der Gerätehaube
herausdrehen, Gerätehaube abnehmen.
Î Spitze des Ölbehälterdeckels abschneiden.
ÎGerätehaube befestigen.
ÎDüse auf das Strahlrohr montieren
(Markierungen auf dem Stellring oben).
ÎStrahlrohr mit der Handspritzpistole
verbinden.
ÎSchubbügel bis zum Anschlag nach
oben ziehen.
ÎSchubbügel mit beigelegten Schrauben
und Werkzeug festschrauben.
ÎHochdruckschlauch am Hochdruckan-
schluss festschrauben.
ÎKurbel in die Schlauchtrommelwelle
einstecken und einrasten.
ÎHochdruckschlauch vor dem Aufwi-
ckeln gestreckt auslegen.
ÎHochdruckschlauch durch Drehen der
Kurbel in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln. Drehrich-
tung so wählen, dass der Hochdruck-
schlauch nicht geknickt wird.
몇Warnung
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
Gefahr
Verletzungsgefahr durch elektrischen Schlag.
Gerät nur an Wechselstrom anschließen.
Das Gerät darf nur an einen elektrischen
Anschluss angeschlossen werden, der von
einem Elektroinstallateur gemäß IEC
60364 ausgeführt wurde.
Die angegebene Spannung auf dem Ty-
penschild muss mit der Spannung der
Stromquelle übereinstimmen.
Mindestabsicherung der Steckdose (siehe
Technische Daten).
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Techni-
sche Daten) darf nicht überschritten werden.
Das Gerät muss zwingend mit einem Ste-
cker an das elektrische Netz angeschlos-
sen werden. Eine nicht trennbare
Verbindung mit dem Stromnetz ist verbo-
ten. Der Stecker dient zur Netztrennung.
Anschlussleitung mit Netzstecker vor je-
dem Betrieb auf Schäden prüfen. Beschä-
digte Anschlussleitung unverzüglich durch
autorisierten Kundendienst/Elektro-Fach-
kraft austauschen lassen.
Stecker und Kupplung einer verwendeten Ver-
längerungsleitung müssen wasserdicht sein.
Verlängerungskabel mit ausreichendem
Querschnitt verwenden (siehe „Technische
Daten“) und ganz von der Kabeltrommel
abwickeln.
Ungeeignete Verlängerungsleitungen kön-
nen gefährlich sein. Verwenden Sie im
Freien nur dafür zugelassene und entspre-
chend gekennzeichnete Verlängerungslei-
tungen mit ausreichendem
Leitungsquerschnitt:
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
몇Warnung
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
Vor Inbetriebnahme
Auspacken
Ölstand kontrollieren
Entlüftung Ölbehälter aktivieren
Zubehör montieren
Bei Geräten ohne Schlauchtrommel:
Bei Geräten mit Schlauchtrommel:
Inbetriebnahme
Elektrischer Anschluss
Wasseranschluss
8 DE

- 4
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Anschlusswerte siehe Technische Daten.
ÎZulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 3/4“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
Hinweis
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
ÎWasserzulauf öffnen.
ÎSaugschlauch mit Filter (Bestell-Nr.
4.440-238.0) am Wasseranschluss an-
schrauben.
ÎGerät entlüften:
Düse abschrauben.
Gerät so lange laufen lassen bis das
Wasser blasenfrei austritt.
Eventuell Gerät 10 Sekunden laufen
lassen – ausschalten. Vorgang mehr-
mals wiederholen.
ÎGerät ausschalten und Düse wieder
aufschrauben.
Gefahr
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprühen.
Beim Einsatz des Gerätes in Gefahrbereichen
(z.B. Tankstellen) sind die entsprechenden Si-
cherheitsvorschriften zu beachten.
Vorsicht
Motoren nur an Stellen mit entsprechen-
dem Ölabscheider reinigen (Umwelt-
schutz).
Verstopfungsgefahr. Düsen nur mit der
Mündung nach oben in das Zubehörfach
legen.
Hinweis
Verstopfungsgefahr. Düsen nur mit der Mün-
dung nach oben in das Zubehörfach legen.
Hinweis
Das Gerät ist mit einem Druckschalter aus-
gestattet. Der Motor läuft nur an, wenn der
Hebel der Pistole gezogen ist.
ÎHochdruckschlauch ganz von der
Schlauchtrommel abrollen.
ÎGeräteschalter auf „I“ stellen.
ÎHandspritzpistole entriegeln und Hebel
der Pistole ziehen.
ÎArbeitsdruck und Wassermenge durch
Drehen (stufenlos) an der Druck- und
Mengenregulierung einstellen(+/-)
ÎHandspritzpistole schließen.
ÎGehäuse der Düse drehen, bis das ge-
wünschte Symbol mit der Markierung
übereinstimmt:
몇Warnung
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen. Nur Reinigungsmittel verwen-
den, die von Kärcher freigegeben sind.
Dosierempfehlung und Hinweise, die den
Reinigungsmitteln beigegeben sind, be-
achten. Zum Schonen der Umwelt sparsam
mit Reinigungsmitteln umgehen.
Sicherheitshinweise auf den Reingungs-
mitteln beachten.
Kärcher-Reinigungsmittel garantieren ein
störungsfreies Arbeiten. Bitte lassen Sie
sich beraten oder fordern Sie unseren Ka-
talog oder unsere Reinigungsmittel-Infor-
mationsblätter an.
Wasser aus Behälter ansaugen
Bedienung

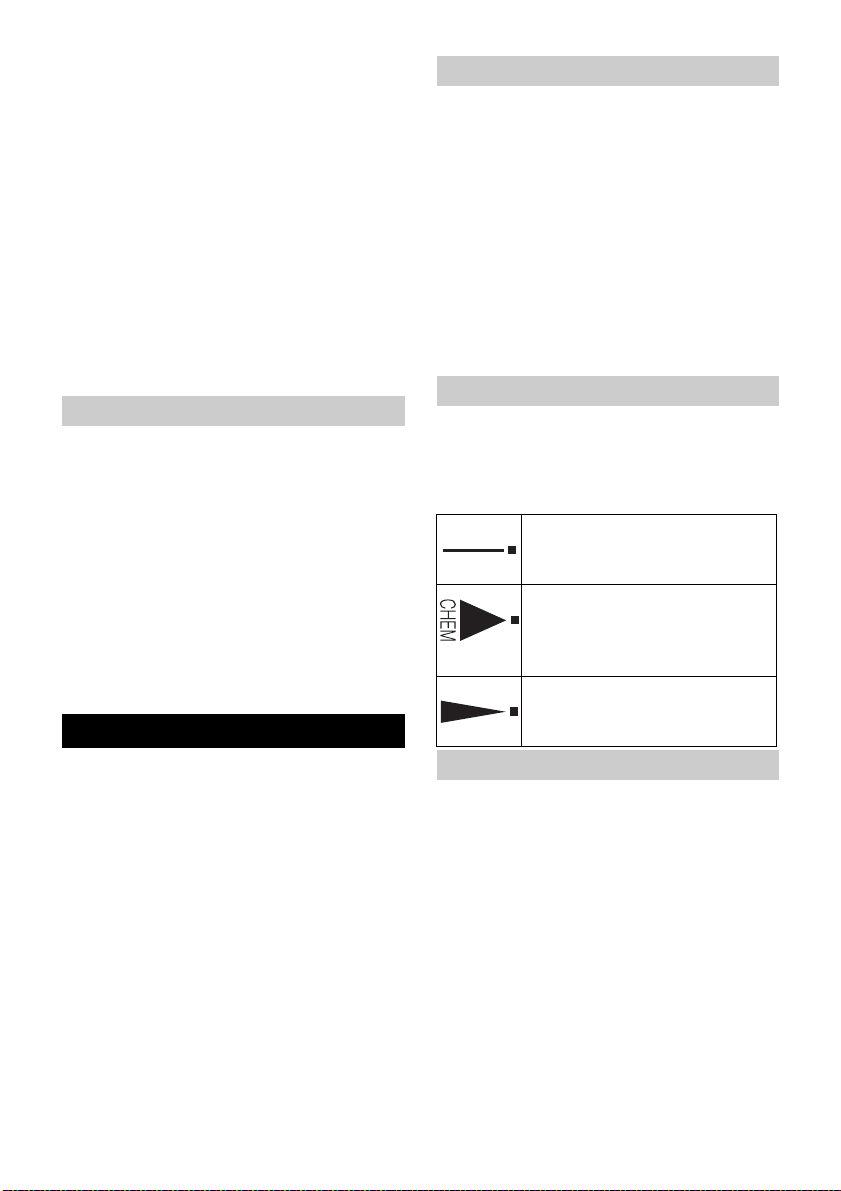

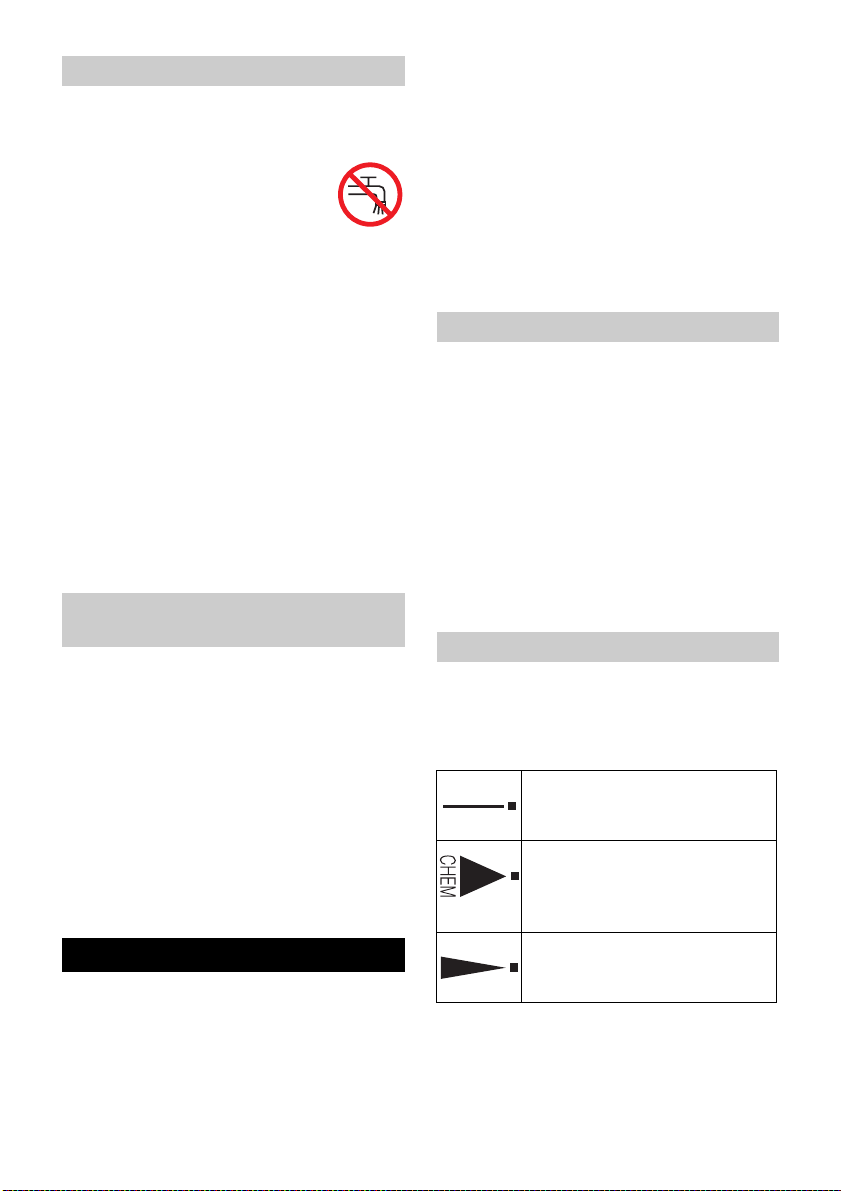

Betrieb mit Hochdruck
Strahlart wählen
Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver-
schmutzungen
Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini-
gen mit geringem Druck
Hochdruck-Flachstrahl (25°)
für großflächige Verschmut-
zungen
Betrieb mit Reinigungsmittel
9DE

- 5
ÎReinigungsmittel-Saugschlauch her-
ausziehen.
Î
Reinigungsmittel-Saugschlauch in einen
Behälter mit Reinigungsmittel hängen.
ÎDüse auf „CHEM“ stellen.
ÎReinigungsmittel-Dosierventil auf ge-
wünschte Konzentration stellen.
ÎReinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
ÎGelösten Schmutz mit dem Hochdruck-
strahl abspülen.
ÎNach dem Betrieb Filter in klares Was-
ser tauchen. Dosierventil auf höchste
Reinigungsmittel-Konzentration dre-
hen. Gerät starten und eine Minute lang
klarspülen.
ÎHebel der Handspritzpistole loslassen,
das Gerät schaltet ab.
ÎHebel der Handspritzpistole erneut zie-
hen, das Gerät schaltet wieder ein.
ÎGeräteschalter auf „0“ stellen.
ÎNetzstecker aus der Steckdose ziehen.
ÎWasserzulauf schließen.
ÎHandspritzpistole betätigen, bis das
Gerät drucklos ist.
ÎSicherungshebel der Handspritzpistole
betätigen, um Hebel der Pistole gegen
unabsichtliches Auslösen zu sichern.
ÎHandspritzpistole in den Halter stecken.
ÎHochdruckschlauch aufwickeln und
über die Schlauchablage hängen.
oder
Hochdruckschlauch auf die
Schlauchtrommel aufwickeln. Griff der
Kurbel einschieben, um die
Schlauchtrommel zu blockieren.
ÎAnschlusskabel um den Kabelhalter wi-
ckeln.
ÎStecker mit montiertem Clip befestigen.
몇Warnung
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort aufbewah-
ren.
ÎWasser ablassen.
ÎHandelsübliches Frostschutzmittel
durch das Gerät pumpen.
Hinweis
Handelsübliches Frostschutzmittel für Au-
tomobile auf Glykolbasis verwenden.
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
ÎGerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Vorsicht
Verletzungs- und Beschädigungsgefahr! Ge-
wicht des Gerätes beim Transport beachten.
ÎZum Transport über längere Strecken
Gerät am Griff hinter sich herziehen.
ÎBei Geräten ohne Schlauchtrommel
Schubbügel zum Tragen nach unten
stellen. Gerät zum Tragen an den Grif-
fen fassen, nicht am Schubbügel.
ÎBeim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Vorsicht
Verletzungs- und Beschädigungsgefahr! Ge-
wicht des Gerätes bei Lagerung beachten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Empfohlene Reinigungsmethode
Betrieb unterbrechen
Gerät ausschalten
Gerät aufbewahren
Frostschutz
Ist eine frostfreie Lagerung nicht mög-
lich:
Transport
Lagerung
Pflege und Wartung
10 DE

- 6
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
ÎAnschlusskabel auf Schaden prüfen
(Gefahr durch elektrischen Schlag), be-
schädigtes Anschlusskabel unverzüg-
lich durch autorisierten Kundendienst/
Elektrofachkraft austauschen lassen.
ÎHochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch un-
verzüglich austauschen.
ÎGerät (Pumpe) auf Dichtheit prüfen.
3 Tropfen Wasser pro Minute sind zu-
lässig und können an der Geräteunter-
seite austreten. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen.
Î
Ölstand prüfen. Bei milchigem Öl (Wasser
im Öl) sofort Kundendienst aufsuchen.
ÎSieb im Wasseranschluss reinigen.
ÎFilter am Reinigungsmittel-Saug-
schlauch reinigen.
ÎÖl wechseln.
ÎBefestigungsschraube der Gerätehau-
be herausdrehen, Gerätehaube abneh-
men.
ÎDeckel des Ölbehälters abnehmen.
ÎGerät nach vorne kippen.
ÎÖl in Auffangbehälter ablassen.
ÎNeues Öl langsam einfüllen; Luftblasen
müssen entweichen.
ÎDeckel des Ölbehälters anbringen.
ÎGerätehaube befestigen.
Ölsorte und Füllmenge siehe Techni-
sche Daten.
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Elektrische Bauteile nur vom autorisierten
Kundendienst prüfen und reparieren las-
sen.
Bei Störungen, die in diesem Kapitel nicht
genannt sind, im Zweifelsfall und bei aus-
drücklichem Hinweis einen autorisierten
Kundendienst aufsuchen.
ÎAnschlusskabel auf Schaden prüfen.
ÎNetzspannung prüfen.
ÎBei elektrischem Defekt Kundendienst
aufsuchen.
ÎDüse auf „Hochdruck“ stellen.
ÎDüse reinigen.
ÎDüse ersetzen.
ÎGerät entlüften (siehe „Inbetriebnah-
me“).
ÎWasserzulaufmenge prüfen (siehe
Technische Daten).
ÎSieb im Wasseranschluss reinigen.
ÎSämtliche Zulaufleitungen zur Pumpe
prüfen.
ÎBei Bedarf Kundendienst aufsuchen.
3 Tropfen Wasser pro Minute sind zulässig
und können an der Geräteunterseite aus-
treten. Bei stärkerer Undichtigkeit Kunden-
dienst aufsuchen.
ÎBei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
ÎSaugleitungen für Wasser und Reini-
gungsmittel auf Undichtheit prüfen.
Sicherheitsinspektion/Wartungs-
vertrag
Vor jedem Betrieb
Wöchentlich
Jährlich oder nach 500 Betriebs-
stunden
Ölwechsel
Altöl umweltgerecht entsorgen oder an
einer Sammelstelle abgeben.
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Pumpe undicht
Pumpe klopft
11DE

- 7
Î Dosierventil für Reinigungsmittel bei Be-
trieb ohne Reinigungsmittel schließen.
Î Gerät entlüften (siehe „Inbetriebnahme“).
ÎBei Bedarf Kundendienst aufsuchen.
ÎDüse auf „CHEM“ stellen.
ÎReinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
ÎReinigungsmittel-Dosierventil öffnen
oder prüfen/reinigen.
ÎBei Bedarf Kundendienst aufsuchen.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Reinigungsmittel wird nicht angesaugt
Zubehör und Ersatzteile
Garantie
CE-Erklärung
Produkt: Hochdruckreiniger
Typ: 1.514-xxx
Einschlägige EG-Richtlinien
98/37/EG (bis 28.12.2009)
2006/42/EG (ab 29.12.2009)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 61000–3–2: 2006
EN 61000–3–11: 2000
EN 62233: 2008
Angewandtes Konformitätsbewer-
tungsverfahren
Anhang V
Schallleistungspegel dB(A)
Gemessen: 87
Garantiert: 89
CEO Head of Approbation
12 DE

- 8
Technische Daten
Typ HD 5/14 C HD 5/14 C
HD 5/14 CX
EU GB
Netzanschluss
Spannung V 230 240
Stromart Hz 1~ 50
Anschlussleistung kW 2,7
Absicherung (träge, Char. C) A 16 13
Schutzart IPX5
Maximal zulässige Netzimpedanz Ohm (0.346+j0.216)
Verlängerungskabel 30 m mm22,5
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 700 (11,7)
Saughöhe aus offenem Behälter (20 °C) m 0,5
Zulaufdruck (max.) MPa (bar) 1 (10)
Leistungsdaten
Arbeitsdruck MPa (bar) 14,5 (145) 14 (140)
Düsengröße (CX) 031 (033) 33
Max. Betriebsüberdruck MPa (bar) 18 (180)
Fördermenge l/h (l/min) 500 (8,3)
Reinigungsmittelansaugung l/h (l/min) 0...35 (0...0,6)
Rückstoßkraft der Handspritzpistole (max.) N 25
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s2<2,5
Strahlrohr m/s2<2,5
Unsicherheit K m/s21
Schalldruckpegel LpA dB(A) 75
Unsicherheit KpA dB(A) 2
Schallleistungspegel LWA + Unsicherheit KWA dB(A) 89
Betriebsstoffe
Ölmenge l 0,35
Ölsorte -- SAE 15W40
Maße und Gewichte
Länge mm 360
Breite (CX) mm 375 (400)
Höhe mm 925
Gewicht ohne Zubehör (CX) kg 25 (28)
13DE

- 1
Lire ces notice originale avant la
première utilisation de votre appa-
reil, se comporter selon ce qu'elles requièrent
et les conserver pour une utilisation ultérieure
ou pour le propriétaire futur.
Avant la première mise en service, vous
devez impérativement avoir lu les consi-
gnes de sécurité N° 5.951-949 !
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux in-
grédients se trouvent sous :
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Veuillez ouvrir la page d'image devant
1 Récepteur de buse
2 Poignée
3 Raccord haute pression
4 Régulateur de pression et de quantité
5 Arrivée d'eau
6 Indicateur de niveau d'huile
7 Réservoir d'huile
8 Capot
9 Interrupteur principal
10 Vis de fixation du capot
11 Dépose du flexible
12 Support de poignée-pistolet
13 Buse
14 Marquage de la buse
15 Lance
16 Poignée-pistolet
17 Manette de sécurité
18 Manette de la poignée-pistolet
19 Flexible haute pression
20 Guidon de poussée
21 Attache-câble
22 Vis de serrage Guidon de poussée
23 Flexible d'aspiration du détergent avec
filtre
24 Vanne de dosage du détergent
25 Espace de rangement pour les acces-
soires
26 Dévidoir
27 Manivelle
Table des matières
Protection de l’environnement FR - 1
Éléments de l'appareil FR - 1
Symboles sur l'appareil FR - 2
Utilisation conforme FR - 2
Consignes de sécurité FR - 2
Avant la mise en service FR - 3
Utilisation FR - 4
Transport FR - 5
Entreposage FR - 6
Assistance en cas de panne FR - 6
Accessoires et pièces de re-
change
FR - 7
Garantie FR - 7
Déclaration CE FR - 8
Caractéristiques techniques FR - 9
Protection de l’environne-
ment
Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.
Les appareils usés contiennent
des matériaux précieux recycla-
bles lesquels doivent être appor-
tés à un système de recyclage. Il
est interdit de jeter les batteries,
l'huile et les substances similaires
dans l'environnement. Pour cette
raison, utiliser des systèmes de
collecte adéquats afin d'éliminer
les appareils hors d'usage.
Ne jetez pas l'huile moteur, le fuel, le die-
sel ou l'essence dans la nature. Protéger
le sol et évacuer l'huile usée de façon fa-
vorable à l'environnement.
Éléments de l'appareil
14 FR

- 2
Une utilisation incorrecte des
jets haute pression peut présen-
ter des dangers. Le jet ne doit
pas être dirigé sur des personnes, ani-
maux, installations électriques actives ni
sur l'appareil lui-même.
Selon les directives en vigueur, l'ap-
pareil ne doit jamais être exploité
sans séparateur système sur le ré-
seau d'eau potable. Utiliser un sépa-
rateur système approprié de la Sté. Kärcher
®
ou en alternative un séparateur système se-
lon EN 12729 type BA. L'eau qui s'est écou-
lée à travers un séparateur systeme est
classifiée comme non potable.
Utiliser exclusivement ce nettoyeur haute
pression
–pour nettoyer au jet basse pression et
avec du détergent (par exemple pour le
nettoyage de machines, véhicules, bâti-
ments, outils),
–pour nettoyer au jet haute pression
sans détergent (par ex. nettoyage de
façades, de terrasses, d'appareils de
jardinage).
Pour des salissures tenaces nos recom-
mandons le fraiseur de saleté comme ac-
cessoire en option.
Danger
Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.
– Respecter les dispositions légales nationa-
les respectives pour les jets de liquide.
–Respecter les dispositions légales na-
tionales respectives pour la prévention
des accidents. Les jets de liquides doi-
vent être contrôlés régulièrement et le
résultat du contrôle consigné par écrit.
Danger
Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des blessu-
res corporelles graves.
몇Avertissement
Pour une situation potentiellement dange-
reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereu-
se qui peut avoir pour conséquence des bles-
sures légères ou des dommages matériels.
Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.
En cas de réduction de la quantité d'eau
avec le réglage de pression/quantité, la cla-
pet de décharge s'ouvre et une partie de
l'eau est évacuée vers le côté aspiration de
la pompe.
–Si vous relâchez la gâchette, la pompe
est éteinte par un manocontacteur, le
jet haute pression est interrompu. Si
vous appuyez à nouveau sur le levier,
la pompe est remise en marche.
–Le clapet de dérivation et l'interrupteur
de pression sont réglé et plombé par
l'usine. Seul le service après-vente est
autorisé à effectuer le réglage.
Symboles sur l'appareil
Utilisation conforme
Ne pas évacuer les eaux usées conte-
nant de l'huile minérale dans la terre, les
dispositifs pour eaux usées ou les canali-
sations. Dès lors, effectuer le nettoyage
du moteur ou du bas de caisse unique-
ment aux postes de lavage appropriés et
équipés d'un séparateur d'huile.
Consignes de sécurité
Symboles utilisés dans le mode
d'emploi
Dispositifs de sécurité
Clapet de décharge
Pressostat
15FR

- 3
–Vérifier le contenu du paquet lors de
l'ouverture de l'emballage.
–Contactez immédiatement le revendeur
en cas d'avarie de transport.
ÎAffichage du niveau d'huile avec l'appa-
reil à l'arrêt. Le niveau d'huile doit repo-
ser au-dessus des deux indicateurs.
ÎDévisser la vis de fixation du capot et
retirer celui-ci.
ÎCouper la pointe du couvercle du réser-
voir d'huile.
ÎFixer le capot.
ÎMonter la buse sur la lance (marquage
sur la bague de butée en haut).
ÎRelier la lance à la poignée-pistolet.
ÎTirer le guidon de poussée jusqu'à la
butée vers le haut.
ÎSerrer le guidon de poussée avec les
vis et les outils ci-joints.
ÎVisser fermement le flexible haute pres-
sion sur le raccord haute pression.
ÎEnficher en enclencher la manivelle
dans l'arbre de dévidoir.
Î
Avant d'enrouler le flexible haute pression,
veiller à le placer de manière tendue.
ÎEnrouler uniformément le flexible haute
pression sur le dévidoir en tournant la
manivelle. Choisir le sens de rotation de
telle sorte que le flexible haute pression
ne soit pas plié.
몇Avertissement
Risque de blessure ! L'appareil, les condui-
tes d'alimentation, les flexibles haute pres-
sion et les raccords ne doivent présenter
aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.
Danger
Risque d'électrocution.
Branchement de l’appareil uniquement à
du courant alternatif.
L’appareil doit uniquement être raccordé à
un branchement électrique mis en service
par un électricien conformément à la norme
IEC 60364.
La tension indiquée sur la plaque signaléti-
que de l'appareil doit correspondre à celle
de la prise.
Protection minimale par fusible de la prise
de courant (cf. Données techniques).
L'impédance de réseau maximale admissi-
ble au niveau du point de raccordement ne
doit en aucun cas être dépassée (voir Ca-
ractéristiques techniques).
L'appareil doit impérativement être raccor-
dé au secteur avec une fiche électrique.
Une connexion au secteur ne pouvant pas
être coupée est interdite. La fiche électri-
que sert à la séparation du secteur.
Vérifier avant chaque utilisation que le câ-
ble et la fiche secteur ne sont pas endom-
magés. Un câble d’alimentation
endommagé doit immédiatement être rem-
placé par le service après-vente ou un élec-
tricien agréé.
Les fiches mâles et les raccords des câbles de
rallonge utilisés doivent être étanches à l’eau.
Utiliser un câble de prolongation avec une
section suffisante (voir "Caractéristiques
techniques") et le dérouler complètement
de l'enrouleur.
Des rallonges non adaptées peuvent pré-
senter des risques. N'utiliser en plein air
que des rallonges homologuées avec une
section suffisante:
Données de raccordement, voir plaque si-
gnalétique / caractéristiques techniques
Avant la mise en service
Déballage
Contrôle du niveau d'huile
Activer la purge du carter d'huile
Montage des accessoires
Pour les appareils sans dévidoir :
Pour les appareils avec dévidoir :
Mise en service
Branchement électrique
16 FR

- 4
몇Avertissement
Respecter les prescriptions de votre socié-
té distributrice en eau.
Selon les directives en vigueur, l'ap-
pareil ne doit jamais être exploité
sans séparateur système sur le ré-
seau d'eau potable. Utiliser un sépa-
rateur système approprié de la Sté. Kärcher
®
ou en alternative un séparateur système se-
lon EN 12729 type BA. L'eau qui s'est écou-
lée à travers un séparateur systeme est
classifiée comme non potable.
Pour les valeurs de raccordement, se reporter
à la section Caractéristiques techniques.
ÎRaccorder la conduite d'alimentation
(longueur minimale 7,5 m, diamètre mi-
nimum 3/4") au raccord pour l'arrivée
d'eau de l'appareil et à l'alimentation en
eau (ex. un robinet).
Remarque
La conduite d'alimentation n'est pas com-
prise dans la livraison.
ÎOuvrir l'alimentation d'eau.
ÎVisser le flexible d’aspiration avec le fil-
tre (n° de commande 4.440-238.0) sur
la prise d’eau.
ÎPurge d'air de l'appareil :
Dévisser l'injecteur.
Laisser l'appareil en route jusqu'à l'eau
sorte sans faire de bulles.
Faire tourner l'appareil éventuellement
pendant 10 secondes - le mettre hors
service. Répéter le processus à plu-
sieurs reprises.
ÎArrêter l'appareil et dévisser de nou-
veau l'injecteur.
Danger
Risque d'explosion !
Ne pas pulvériser de liquides inflammables.
Si l’appareil est utilisé dans des zones de
danger (par exemple des stations essen-
ce), il faut tenir compte des consignes de
sécurité correspondantes.
Attention
Nettoyer les moteurs uniquement à des en-
droits équipés des séparateurs d'huile né-
cessaires (protection de l'environnement).
Risque d'obturation. Poser les gicleurs uni-
quement avec l'embouchure vers le haut
dans le compartiment des accessoires.
Remarque
Risque d'obturation. Poser les gicleurs uni-
quement avec l'embouchure vers le haut
dans le compartiment des accessoires.
Remarque
L'appareil est équipé d'un manocontacteur.
Le moteur ne démarre que lorsque le levier
du pistolet est tiré.
ÎDérouler complètement le flexible haute
pression de l'enrouleur.
ÎRégler l'interrupteur principal sur "I".
ÎDécrochez le pistolet de giclage à main
et tirer le levier du pistolet.
Î
Régler (+/-) la pression de service et le
débit en tournant (en continu) le dispositif
régulateur de pression et de quantité.
ÎFermer la poignée-pistolet.
ÎTourner le logement de la buse jusqu'à
ce que le symbole désiré corresponde
avec le marquage :
Arrivée d'eau
Aspirer l'eau encore présente dans
les réservoirs.
Utilisation
Fonctionnement à haute pression
Choisir le type de jet
Jet bâton à haute pression
(0°) pour des salissures très
tenaces
Jet plat à basse pression
(CHEM) pour le service avec
détergent ou nettoyer avec
une pression basse
Jet plat à haute pression (25°)
pour des salissures sur des
grandes surfaces
17FR

- 5
몇Avertissement
Des détergents peu appropriés peuvent en-
dommagés l'appareil et l'objet pour nettoyer.
Utiliser uniquement des détergents qui sont
validés par Kärcher. Respecter les consignes
et recommandations de dosage jointes aux
détergents. Protéger l'environnement en utili-
sant le détergent avec parcimonie.
Respecter les consignes de sécurité figu-
rant sur les détergents.
Des détergents de Kärcher garantissent un
travail sans défauts. Veuillez-vous con-
seiller ou demander notre catalogue ou no-
tre bulletins d'information sur des produits
de nettoyage.
Î
Retirer le tuyau d'aspiration de détergent.
ÎPlonger le flexible d’aspiration du déter-
gent dans un récipient contenant du dé-
tergent.
Î Placer l'injecteur sur la position "CHEM".
ÎRégler le clapet de dosage du déter-
gent sur la concentration souhaitée.
ÎPulvériser le détergent sur la surface
sèche et laisser agir sans toutefois le
laisser sécher complètement.
ÎÔter les salissures décollées à l'aide du
jet haute pression.
ÎAprès utilisation, plonger le filtre dans
de l'eau claire. Tourner la valve de do-
sage sur la concentration en détergent
la plus élevée. Démarrer l'appareil et
rincer à l'eau claire pendant une minute.
ÎRelâcher le levier de la poignée-pisto-
let, l'appareil se met hors service.
ÎTirer de nouveau sur le levier de la poi-
gnée-pistolet, l'appareil se remet en
service.
ÎMettre l'interrupteur principal sur "0".
ÎRetirer la fiche secteur de la prise de
courant.
ÎCouper l'alimentation en eau.
ÎActionner la poignée-pistolet jusqu'à ce
que l'appareil soit hors pression.
ÎActionner le cran de sûreté de la poi-
gnée-pistolet pour sécuriser le pistolet
contre un déclenchement intempestif.
ÎEnficher la poignée-pistolet dans le
support.
ÎEnrouler le flexible haute pression et
l'accrocher sur la dépose du flexible.
ou
Enrouler le flexible haute pression sur
le dévidoir. Enfoncer la poignée de la
manivelle pour bloquer le dévidoir.
ÎEnrouler le câble d'alimentation autour
de l'attache-câbles.
ÎFixer la fiche électrique avec le clip
monté.
몇Avertissement
Le gel peut endommager l'appareil si l'eau
n'a pas été intégralement vidée.
Conserver l'appareil dans un lieu à l'abri du
gel.
ÎPurger l'eau.
ÎPomper produit antigel d'usage par l'ap-
pareil.
Remarque
utiliser un produit antigel courant pour auto-
mobile à base de glycol.
Respecter les consignes d'utilisation du fa-
bricant du produit antigel.
ÎFaire tourner l'appareil au max. 1 minu-
te jusqu'à ce que la pompe et les con-
duites soient entièrement vides.
Attention
Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.
Fonctionnement avec détergent
Méthode de nettoyage conseillée
Interrompre le fonctionnement
Mise hors service de l'appareil
Ranger l’appareil
Protection antigel
Si un entreposage à l'abri du gel n'est
pas possible :
Transport
18 FR

- 6
ÎPour transporter l’appareil sur de plus
longues distances, le tirer derrière soi
au moyen du guidon de poussée.
ÎPour les appareil sans dévidoir, dispo-
ser le guidon de poussée vers le bas
pour les porter. Pour porter l’appareil,
toujours utiliser les poignées, jamais le
guidon de poussée.
ÎSécuriser l'appareil contre les glisse-
ments ou les basculements selon les di-
rectives en vigueur lors du transport
dans des véhicules.
Attention
Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.
Cet appareil doit uniquement être entrepo-
sé en intérieur.
Danger
Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran-
cher la fiche électrique.
Vous pouvez accorder avec votre commer-
çant une inspection de sécurité régulière
ou passer un contrat d'entretien. Con-
seillez-vous.
ÎContrôler que le câble d'alimentation
n'est pas endommagé (risque de choc
électrique), faire remplacer immédiate-
ment tout câble d'alimentation endom-
magé par un service après-vente
autorisé/un électricien spécialisé.
ÎVérifier le tuyau à haute pression s'il est
endommagé (danger d'éclatement).
Un flexible haute pression endommagé
doit immédiatement être remplacé.
Î
Vérifier l'étanchéité de l'appareil (pompe).
3 gouttes d'eau par minute sont admis-
sibles et peuvent s'écoulent au côté in-
férieure de l'appareil. En cas de non
étanchéité plus forte, adressez-vous au
Centre de Service Après-vente.
ÎVérifier le niveau d'huile Si l'huile est lai-
teux (eau dans l'huile), adressez-vous
immédiatement au Centre de Service
Après-vente.
ÎNettoyer le tamis de l'arrivée d'eau.
ÎNettoyer le filtre situé sur le tuyau d'as-
piration de détergent.
ÎRemplacer l'huile.
ÎDévisser la vis de fixation du capot et
retirer celui-ci.
ÎRetirer le couvercle du réservoir d'huile.
ÎVerser l'appareil en avant.
ÎVider l'huile dans la cuvette de récupé-
ration.
ÎRemplir lentement la nouvelle huile ; les
bulles d'air doivent s'échapper.
ÎApporter le couvercle du réservoir
d'huile.
ÎFixer le capot.
Pour les types d'huile et les quantités de
remplissage, se reporter à la section Ca-
ractéristiques techniques.
Danger
Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran-
cher la fiche électrique.
Entreposage
Entretien et maintenance
Inspection de sécurité/Contrat d'en-
tretien
Avant chaque mise en service
Hebdomadairement
Annuellement ou après 500 heures
de service
Vidange d'huile
Eliminer l'huile usagée en respectant
l'environnement ou l'apporter à un centre
de collecte.
Assistance en cas de panne
19FR

- 7
Seul le service après-vente autorisé est ha-
bilité à contrôler et réparer les composants
électriques.
S'il se produit des défauts qui ne sont pas
répertoriés dans ce chapitre, en cas de
doute ou si cela est explicitement indiqué,
s'adresser à un service après-vente autori-
sé.
ÎContrôler que le câble de raccordement
n'est pas endommagé.
ÎContrôler la tension du secteur.
ÎEn cas de défaut électrique, consulter
le service après-vente.
ÎPlacer l'injecteur sur la position "Haute
pression".
ÎNettoyer la buse.
ÎSusbstituer la busette.
ÎPurger l'air de l'appareil (voir "Mise en
service").
ÎContrôler le débit de l'alimentation en
eau ( voir la section Caractéristiques
techniques).
ÎNettoyer le tamis de l'arrivée d'eau.
ÎVérifier toutes les conduites d'alimenta-
tion vers la pompe.
ÎSi nécessaire, visiter le service après-
vente.
3 gouttes d'eau par minute sont admissi-
bles et peuvent s'écoulent au côté inférieu-
re de l'appareil. En cas de non étanchéité
plus forte, adressez-vous au Centre de
Service Après-vente.
ÎEn cas de fuite plus importante, faire
vérifier l'appareil par le service après-
vente.
ÎVérifier les conduites d'aspiration de
l'eau et de détergent par rapport à une
perte d'étanchéité.
ÎFermer la valve de dosage pour le dé-
tergent lors du fonctionnement sans dé-
tergent.
ÎPurger l'air de l'appareil (voir "Mise en
service").
ÎSi nécessaire, visiter le service après-
vente.
ÎPlacer l'injecteur sur la position
"CHEM".
ÎVérifier/ettoyer le flexible d'aspiration
du détergent avec filtre.
ÎOuvrir ou vérifier/nettoyer le doseur du
détergent.
ÎSi nécessaire, visiter le service après-
vente.
–Utiliser uniquement des accessoires et
des pièces de rechange autorisés par le
fabricant. Des accessoires et des piè-
ces de rechange d’origine garantissent
un fonctionnement sûr et parfait de l’ap-
pareil.
–Une sélection des pièces de rechange
utilisées le plus se trouve à la fin du
mode d'emploi.
–Plus information sur les pièces de re-
change vous les trouverez sous
www.kaercher.com sous le menu Servi-
ce.
Dans chaque pays, les conditions de ga-
rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va-
lidité de la garantie, dans la mesure où cel-
les-ci relèvent d'un défaut matériel ou d'un
vice de fabrication. En cas de recours en
garantie, adressez-vous à votre revendeur
ou au service après-vente agréé le plus
proche munis de votre preuve d'achat.
L'appareil ne fonctionne pas
L'appareil ne monte pas en pression
La pompe fuit.
La pompe frappe
Le détergent n'est pas aspirée
Accessoires et pièces de re-
change
Garantie
20 FR
