Kallista Tuxedo P72037 User manual

Installation Guide
Pedestal Lavatory
Français, page “Français-1”
Español, página “Español-1”
P72037
1036496-2-B

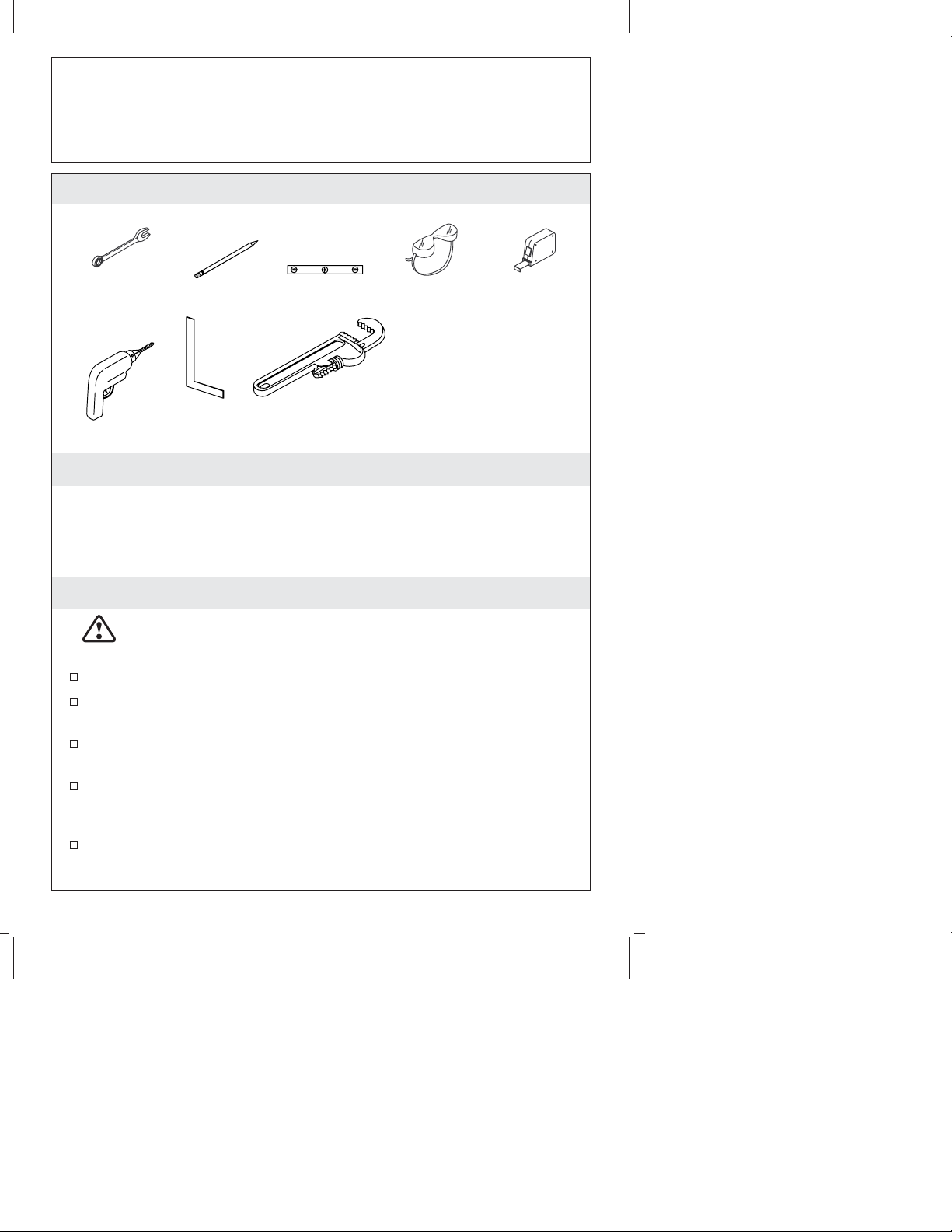

Tools and Materials
Thank You For Choosing Kallista
Thank you for choosing Kallista. Please take a few minutes to review
this manual before you start installation. If you encounter any
installation or performance problems, please don’t hesitate to contact
us from within the USA or Canada at 1-888-4-KALLISTA
(1-888-452-5547).
Before You Begin
CAUTION: Risk of product damage. Do not overtighten
connections. Overtightening may damage the product.
Observe all local plumbing codes.
Prior to installation, unpack the new lavatory and pedestal and
inspect them for damage.
Return the lavatory and pedestal to the protective cartons until
you are ready to install.
These instructions are for installing the lavatory to wood frame
construction. For other installations, provide suitable bracing and
fastening devices of sufficient size and strength.
The walls and floor must be square, plumb, and level.
Lavatory dimensions are nominal and conform to tolerances in
ASME A112.19.9 standards for non-vitreous ceramic plumbing
fixtures.
Kallista reserves the right to make revisions in the design of
products, as specified in the Price Book.
Level
Pencil
Drill Square
1/2" and 9/16"
Combination
Wrenches
Safety
Glasses
Tape
Measure
Pipe
Wrench
1036496-2-B 2 Kallista

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information. Install the supply stops so the handles
will not touch the pedestal when fully open.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
Mark the centerline on the floor.
Move the pedestal into position on the marked centerline.
NOTE: The lavatory must be supported by the pedestal.
Apply two self-adhesive gaskets (provided) to each of the three
ribs on the bottom of the basin.
Carefully lift the lavatory into place on the pedestal, and slowly
move the pedestal as required to ensure proper fit.
Level the lavatory.
Locate the two lavatory anchoring holes, and mark the hole
locations on the finished wall.
Carefully remove the lavatory from the pedestal and set aside.
Move the pedestal from the area.

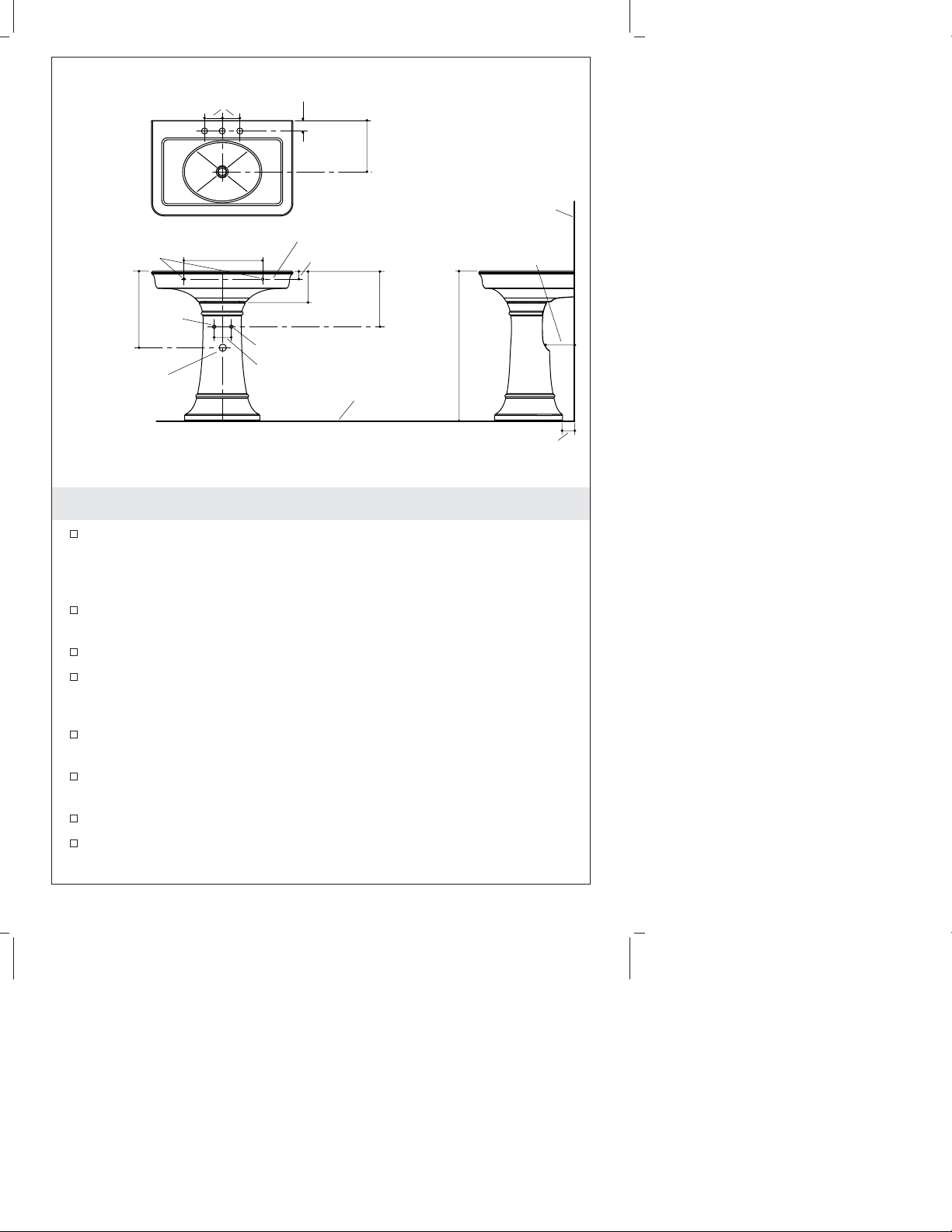

1/2" (1.3 cm) D.
Anchor Holes
33-13/16"
(85.9 cm)
11"
(27.9 cm)
Min
13"
(33 cm)
Max
1-1/4"
OD
3/8"
Hot
Finished Floor
8"
(20.3 cm)
7-7/16"
(18.9 cm)
L of Backing
11-9/16"
(29.4 cm)
7"
(17.8 cm)
Finished Wall
2-3/8" (6 cm)
4-3/4" (12.1 cm)
3" (7.6 cm)
26"-1/2
(67.3 cm)
3/8" Cold
4" (10.2 cm)
4" (10.2 cm)
C
Kallista 3 1036496-2-B

2. Install the Lavatory
Drill 1/4″mounting holes at the marked locations on the finished
wall.
NOTE: You can also use other fastening devices of sufficient size
and strength.
Install hanger bolts in the wall and floor so they extend 1-3/8″
(3.5 cm) beyond the finished wall.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Position the pedestal on the floor.
Carefully set the lavatory on the pedestal so the hanger bolts
extend through the lavatory anchoring holes.
CAUTION: Risk of product damage. Do not overtighten the
cap nuts. Overtightening may damage the product.
Install the washers and cap nuts to the hanger bolts. Level the
lavatory, and carefully tighten the cap nuts until snug.
Connect and tighten the trap to the drain. Complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Apply silicone sealant around the pedestal foot.
Washer
Pedestal
Hanger
Bolts
Install faucet
and drain.
Mark
anchoring
holes.
Cap Nut
Finished
Wall
Apply
adhesive
gaskets.

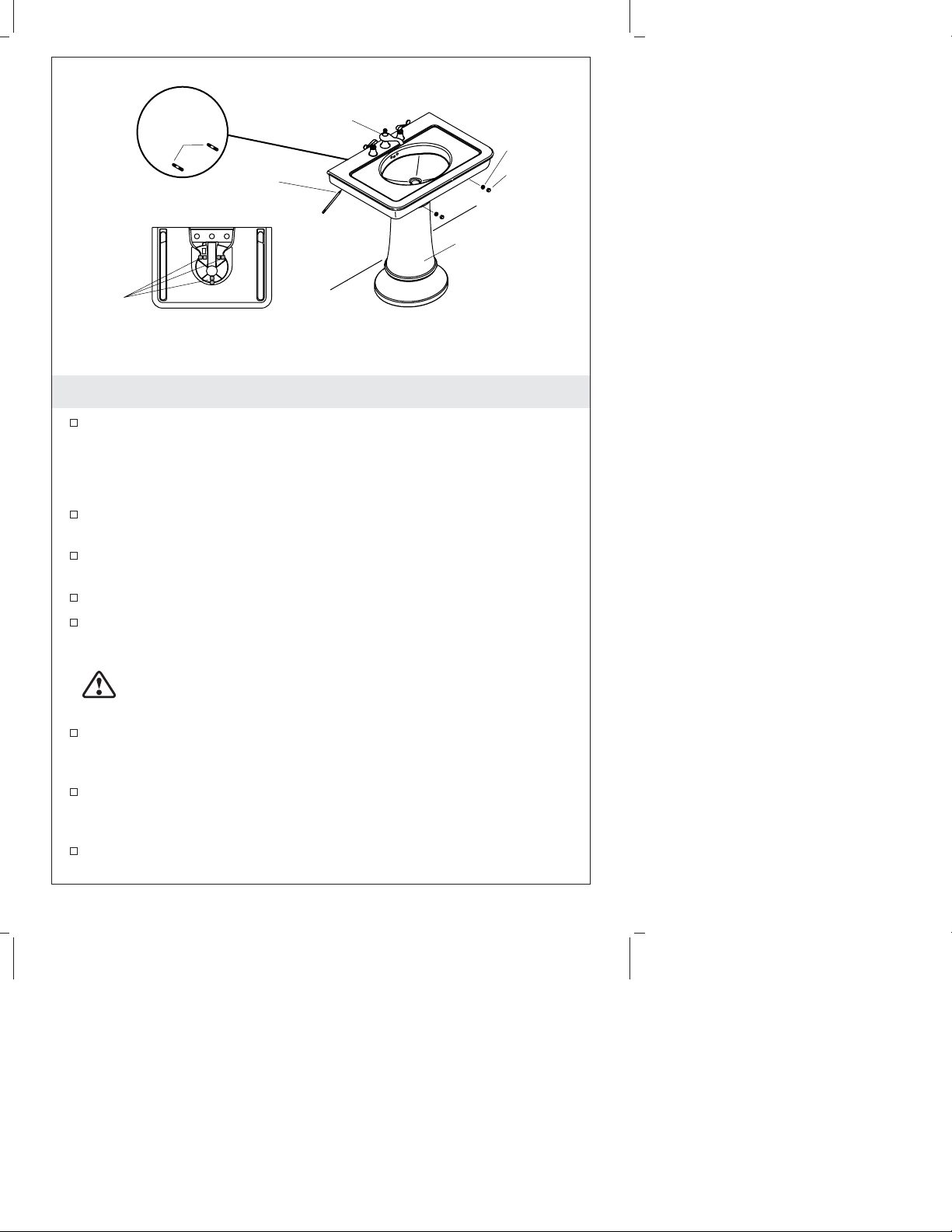

Pedestal and Lavatory Placement
1036496-2-B 4 Kallista

Guide d’installation
Lavabo sur colonne

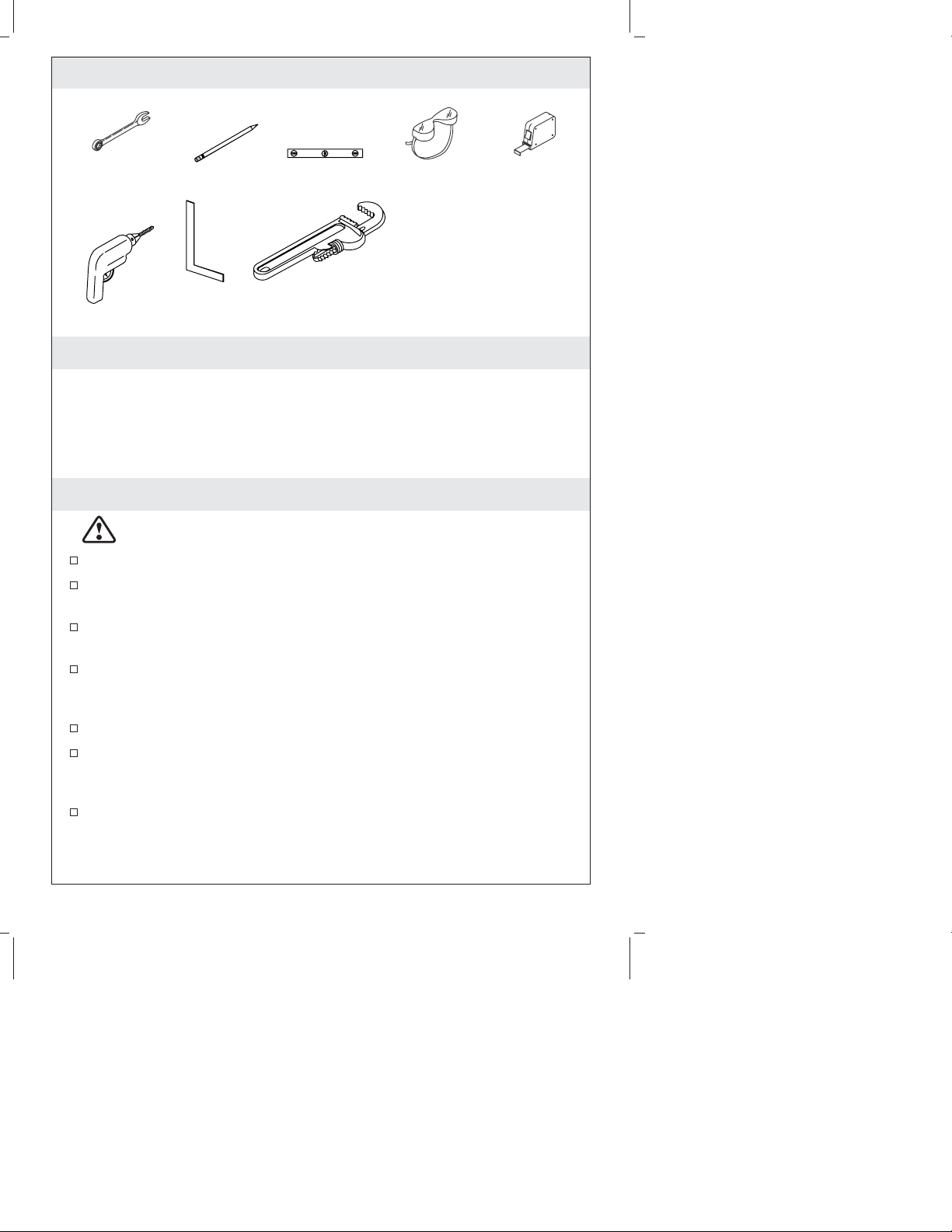

Outils et matériels
Merci d’avoir choisi Kallista
Merci d’avoir choisi Kallista. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Si il y a
des problèmes quelconques d’installation ou de performance, ne pas
hésiter à nous contacter à partir des É.U. et du Canada au
1-888-4-KALLISTA (1-888-452-5547).
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les connexions. Le serrage excéssif peut
endommager le produit.
Respecter tous les codes de plomberie locaux.
Avant l’installation, déballer le nouveau lavabo et la colonne et
examiner soigneusement pour en déceler tout dommage.
Remettre le lavabo et la colonne dans leurs emballages de
protection jusqu’à l’installation.
Ces instructions sont pour l’installation d’un lavabo sur une
construction de cadre en bois. Pour d’autres installation, fournir
les supports et attaches ayant les dimensions et la résistance
appropriées.
Niveau à bulle
Crayon à
papier
Perceuse Équerre
Clés combinées
1/2" et 9/16" Sécurité
Lunettes
Mètre ruban
Clé à tuyau
Kallista Français-1 1036496-2-B

Avant de commencer (cont.)
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions du lavabo sont nominales et conformes aux
tolérances selon les normes ASME/ANSI A112.19.2M établies
pour les produits en porcelaine vitrifiée.
Kallista se réserve le droit d’apporter des modifications sur le
design des produits, tel que spécifié dans le catalogue des prix.
1036496-2-B Français-2 Kallista

1. Préparation
Installer les alimentations d’eau et la tuyauterie du drain selon
l’information du plan de raccordement. Installer les arrêts
d’alimentation de façon à ce que les poignées ne touchent pas la
colonne quand elles sont entièrement ouvertes.
Installer à l’arrière du mur fini une plaque d’appui suffisamment
robuste pour fournir un matériau pour les dispositifs d’ancrage.
Marquer la ligne centrale au sol.
Positionner la colonne en position sur la ligne centrale marquée.
REMARQUE : Le lavabodoit être supporté par la colonne.
Appliquer deux coussinets autocollants (fournis) sur chacune des
trois arêtes au fond du bassin.
Lever délicatement le lavabo sur la colonne, et déplacer lentement
la colonne tel que requis pour en assurer la bonne position.
Niveler le lavabo.
Localiser les deux orifices d’ancrage du lavabo, et marquer leurs
emplacements sur le mur fini.
Orifices
d'ancrage de Ø
1/2" (1,3 cm)
33-13/16”
(85,9 cm)
11”
(27,9 cm)
Min 13"
(33 cm)
Max
Ø Ext. 1-1/4"
3/8"
Chaud
Sol fini
8”
(20,3 cm)
7-7/16”
(18,9 cm)
L. d'appui
11-9/16” (29,4 cm)
7” (17,8 cm)
Mur fini
2-3/8” (6 cm)
4-3/4” (12,1 cm)
Kallista Français-3 1036496-2-B

Préparation (cont.)
Retirer soigneusement le lavabo de sa colonne et mettre de côté.
Déplacer la colonne de la zone.
1036496-2-B Français-4 Kallista

2. Installer le lavabo
Percer des trous de fixation de 1/4″aux emplacements marqués
sur le mur fini.
REMARQUE : Il vous est aussi possible d’utiliser d’autres systèmes
de fixation de taille et de résistance suffisantes.
Installer les boulons d’ancrage au mur et au sol de manière à ce
qu’ils dépassent de 1-3/8″(3,5 cm) du mur fini.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
Positionner la colonne au sol.
Poser soigneusement le lavabo sur sa colonne de facon à faire
passer les écrous d’ancrage dans les orifices prévus.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les écrous borgnes. Le serrage excéssif peut
endommager le produit.
Installer les écrous-capuchon et les rondelles sur les boulons
d’ancrage. Niveler le lavabo puis bien serrer les écrous-capuchon.
Connecter et serrer le siphon au drain. Compléter les connexions
d’alimentation d’eau au robinet selon les instructions emballées
avec le robinet.
Appliquer un boudin de mastic à la silicone autour du pied de la
colonne.
Rondelle
Colonne
Boulons
d'ancrage
Installer le
robinet et le drain.
Marquer les
orifices d'ancrage.
Écrou
borgne
Mur fini
Appliquer
des joints adhésifs.
Emplacement de la colonne et du lavabo
Kallista Français-5 1036496-2-B

Guía de instalación
Lavabo de pedestal
Herramientas y materiales
Gracias por elegir los productos Kallista
Gracias por elegir los productos de Kallista. Dedique unos minutos
para leer este manual antes de comenzar la instalación. Si tiene algún
problema de instalación o funcionamiento, no dude en contactarnos
desde los EE.UU. o Canadá al 1-888-4-KALLISTA (1-888-452-5547).
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado las conexiones. Si aprieta demasiado se pueden
causar daños al producto.
Cumpla con todos los códigos locales de plomería.
Antes de la instalación, desembale el lavabo y el pedestal nuevos
y revise que estén en buen estado.
Vuelva a poner el lavabo y el pedestal en las cajas como
protección hasta el momento de la instalación.
Estas instrucciones son para instalar el lavabo en una estructura
de madera. Para otras instalaciones, provea el refuerzo adecuado
y los herrajes de suficiente tamaño y resistencia.
Las paredes y el piso deben estar a escuadra, a plomo y a nivel.
Nivel
Lápiz
Taladro Escuadra
Llaves de
combinación de
1/2" y 9/16"
Lentes de
seguridad
Cinta para
medir
Llave para
tubos
Kallista Español-1 1036496-2-B

Antes de comenzar (cont.)
Las dimensiones del lavabo son nominales y cumplen con las
tolerancias de la norma ASME A112.19.9 relativa a productos de
plomería de cerámica no vitrificada.
Kallista se reserva el derecho de modificar el diseño de los
productos, tal como se especifica en la lista de precios.
Kallista Español-2 1036496-2-B

1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación. Instale las llaves de
paso de manera que las manijas de las mismas no toquen el
pedestal cuando estén en la posición completamente abierta.
Instale suficiente refuerzo detrás de la pared acabada para
asegurar una buena sujeción de los anclajes.
Marque la línea central en el piso.
Coloque el pedestal en su posición en la línea central marcada.
NOTA: El lavabo se debe estar soportado por el pedestal.
Coloque dos empaques autoadhesivos (provistos) en cada uno de
los tres salientes de la parte inferior del lavabo.
Con cuidado coloque el lavabo sobre el pedestal, y mueva el
pedestal lentamente cuanto sea necesario para asegurarse que
quede bien.
Nivele el lavabo.
Orificios
de anclaje
1/2" (1,3 cm) D.
33-13/16"
(85,9 cm)
11"
(27,9 cm)
Mín
13"
(33 cm)
Máx
1-1/4"
D.E.
3/8"
Caliente
Piso acabado
8"
(20,3 cm)
Línea central
del refuerzo
11-9/16"
(29,4 cm)
7"
(17,8 cm)
Pared acabada
2-3/8" (6 cm)
4-3/4" (12,1 cm)
3" (7.6 cm)
26-1/2"
(67,3 cm)
3/8" Fría
4" (10,2 cm)
4" (10,2 cm)
7-7/16”
(18,9 cm)
1036496-2-B Español-3 Kallista

Preparación (cont.)
Ubique los dos orificios de anclaje del lavabo y márquelos en la
pared acabada.
Retire con cuidado el lavabo del pedestal y colóquelo a un lado.
Retire el pedestal del área.
Kallista Español-4 1036496-2-B

2. Instale el lavabo
Taladre los orificios de fijación de 1/4″en los lugares marcados
en la pared acabada.
NOTA: También puede utilizar otros herrajes de suficiente tamaño y
resistencia.
Instale pernos de sujeción en la pared y el piso de manera que
sobresalgan 1-3/8″(3,5 cm) de la pared acabada.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
Coloque el pedestal sobre el piso.
Coloque el lavabo con cuidado sobre el pedestal de manera que
los pernos de sujeción sobresalgan a través de los orificios de
anclaje del lavabo.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los tapones roscados. Si aprieta demasiado se
pueden causar daños al producto.
Instale las arandelas y los tapones roscados en los pernos de
sujeción. Nivele el lavabo y apriete con cuidado los tapones
roscados hasta que queden ajustados.
Conecte y apriete la trampa al desagüe. Termine de realizar las
conexiones del suministro de agua a la grifería según las
instrucciones incluidas con la grifería.
Aplique sellador de silicona alrededor de la base del pedestal.
Arandela
Pedestal
Perno de
sujeción
Instale la grifería
y el desagüe.
Marque
los orificios
de anclaje.
Tapón
roscado
Pared
acabada
Aplique
los empaques
adhesivos.
Colocación del pedestal y el lavabo
1036496-2-B Español-5 Kallista

1036496-2-B

USA/Canada: 1-888-4-KALLISTA
Fax: [phone]
kallista.com
©2008 KALLISTA
1036496-2-B
