Kanto RV250G User manual

User Manual
Manuel de l’utilisateur
Manual del usuario
RV250G
Supporting your digital lifestyle™
Supportant votre mode de vie digital™
Apoyo a su estilo de vida digital™
FULL MOTION INDOOR/OUTDOOR TV MOUNT
SUPPORT ARTICULANT POUR TÉLÉVISEURS INTÉRIEURS/EXTÉRIEURS
MONTAJE ARTICULADO PARA TELEVISOR PARA EXTERIORES E INTERIORES
40 lb
(18 kg)
200x200
50x50
-
VESA
COMPLIANT
26” - 42”
66 - 107 cm

2
See installation video online at:
Regarder la video d’installation en ligne à:
Vea el vídeo de instalación online en:
www.kantomounts.com
Thank you for choosing Kanto
Read these instructions fully before assembly and installation. If you do not understand these directions, or have any doubts about
the safety of the installation, please consult a qualified installation contractor. Make sure there are no defective or missing parts.
Do not use defective parts. Kanto cannot be liable for property damage or injury caused by incorrect mounting, incorrect assembly,
lifting or incorrect use of the product. If there is hardware missing, or if you are uncertain whether a part is defective, please contact
Kanto directly using one of the methods below.
CAUTION
The maximum loading weight is 40 lb (18.1 kg). This mount is intended for use only with the maximum weights indicated.
Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall
you plan to afix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount
combined. Do not use this product for any purpose other than to mount a VESA compliant TV on a vertical surface as
outlined in this manual. Improper installation may cause damage to your TV or serious injury. This product should not be
mounted on steel stud walls or cinder block walls. Consult a qualified installation contractor if you are unsure about the
type of wall you may have.
Merci d’avoir choisi Kanto
Lisez entièrement ces instructions avant le montage et l’installation. Si vous ne comprenez pas ces instructions, ou vous des
doutes concernant la sécurité de l’installation, s’il vous plaît consulter un installateur qualifié. Assurez-vous qu’il n’y a pas de pièces
défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages
matériels ou des blessures causés par un montage incorrect, l’assemblage incorrecte, ou une manipulation ou utilisation incorrecte
de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît
contactez Kanto directement par une des méthodes ci-dessous.
ATTENTION
Le poids de chargement maximale est de 40 lb (18.1 kg). Ce système de fixation est destiné à être utilisé uniquement avec
les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une
instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le
poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-
convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des
dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d’acier ou
des murs en blocs de béton. Consultez un installateur qualifié si vous n’êtes pas sûr du type de mur que vous pourriez avoir.
Gracias por elegir Kanto
Lea completamente estas instrucciones antes del montaje y la instalación. Si no entiende estas instrucciones, o tiene dudas sobre
la seguridad de la instalación, favor de consultar a un contratista calificado para la instalación. Asegúrese de que no hay piezas
defectuosas o faltantes. No utilice piezas defectuosas. Kanto no puede ser responsable por daños a la propiedad o lesiones
causadas por un montaje incorrecto, ensamblaje incorrecto, levantamiento o el uso incorrecto de este producto. Si falta hardware
o si no está seguro de si la pieza está defectuosa, póngase en contacto directamente con Kanto utilizando uno de los métodos
siguientes.
PRECAUCIÓN
El peso máximo de carga es dee 18.1 kg (40 lb). Este montaje ha sido pensado únicamente para instalaciones que no
excedan el peso máximo indicado. Si el peso del producto excediera el especificado, podría dar como resultado una
instalación inestable, lo que podría causar lesiones. La pared en la que planea asegurar el montaje Kanto debe ser capaz de
soportar más de 5 veces el peso de la televisión y el montaje combinados. No utilice este producto con ningún otro
propósito que no sea montar un televisor compatible con VESA en una superficie vertical como se describe en este manual.
Una instalación incorrecta puede causar daños al televisor o lesiones graves. Este producto no deberá ser montado en
paredes con travesaños de acero o paredes de hormigón. Consulte a un contratista de instalaciones calificado si no
estuviera seguro de su tipo de pared.

3
Supplied Parts and Hardware / Matériel et les pièces fournies /
Partes suministradas y materiales
Required Tools/ Outils nécessaires/ Herramientas necesarias:
Hammer
Marteau
Martillo
Stud Finder
Détecteur de montant
Detector de vigas
Level
Niveau de menuisier
Nivel de carpintero
Drill
Perceuse
Taladro
3/8” Masonry Bit
Forets de
maçonnerie 3/8”
3/8” Broca de
masonería
7/32” Wood Bit
Forets à bois 7/32”
7/32” Broca para
madera
Pencil
Crayon
Lápiz
Socket Set
Jeu de douilles
Conjunto del socket
Nut Driver
Tourne-écrou
Llave para tuercas
Phillips Screwdriver
Tournevis Phillips
Destornillador Phillips
x4
x4 x4
,: M8 x 50mm
x4
D: M5 x 25mm
x4
A: M4 x 16mm
x4
B: M4x 25mm
x4
C: M5 x 16mm
x4
E: M6 x 16mm
x4
F: M6 x 25mm
x4
G: M8 x 20mm
x4
H: M8 x 35mm
x4
K: 10mm
x4
L: 14mm
x4
J: 5mm
x4
M: M4/M5/M6
Q: M6/M8 R: 5mm
x4
N: M8
x4
O: Concrete Anchor/
Ancrages de béton /
Anclajes para concreto
P: M8 x 50mm
Cable Management Strap /
Courroie de Gestion des câbles /
Correa para la Gestión de cables
P: M6 x 25mm
x3

4
Project Overview / Le projet, en bref / Descripción del proyecto
IMPORTANT!: Please read this entire document before attempting assembly
IMPORTANT!: Veuillez lisez ce document avant de procéder à assembler
IMPORTANTE!: Lea por favor este documento antes de intentar la adjuntar
If you have any problems or difficulties while following these instructions, please contact Kanto directly:
Email: [email protected]
Toll Free: US & Canada: 1-888-848-2643 | UK: [phone]
Si vous avez des problèmes ou des questions en suivant ces instructions, veuillez contacter Kanto directement à:
Email: [email protected]
Sans-Frais: US & Canada: 1-888-848-2643 | UK: [phone]
Si usted tiene algún problema o dificultad al seguir estas instrucciones, póngase en contacto con Kanto directamente en:
Email: [email protected]
Gratis: US & Canada: 1-888-848-2643 | UK: [phone]
1. Select TV Screws and Spacers
Choissez les écrous et entretoises de télé
Seleccione los tornillos de televisión y espaciadores
2. Disassemble TV Mount
Démontez le support pour televiseurs
Desmontar el montaje para televisor
3. Attach TV Brackets
Attachez les supports de télé
Fijación de las sujeciones
4a. Mount Arm Plate Assembly (Wood Stud Wall)
Ensemble de la plaque de bras (montant en bois)
Monte el conjunto de le placa del brazo (muro de madera)

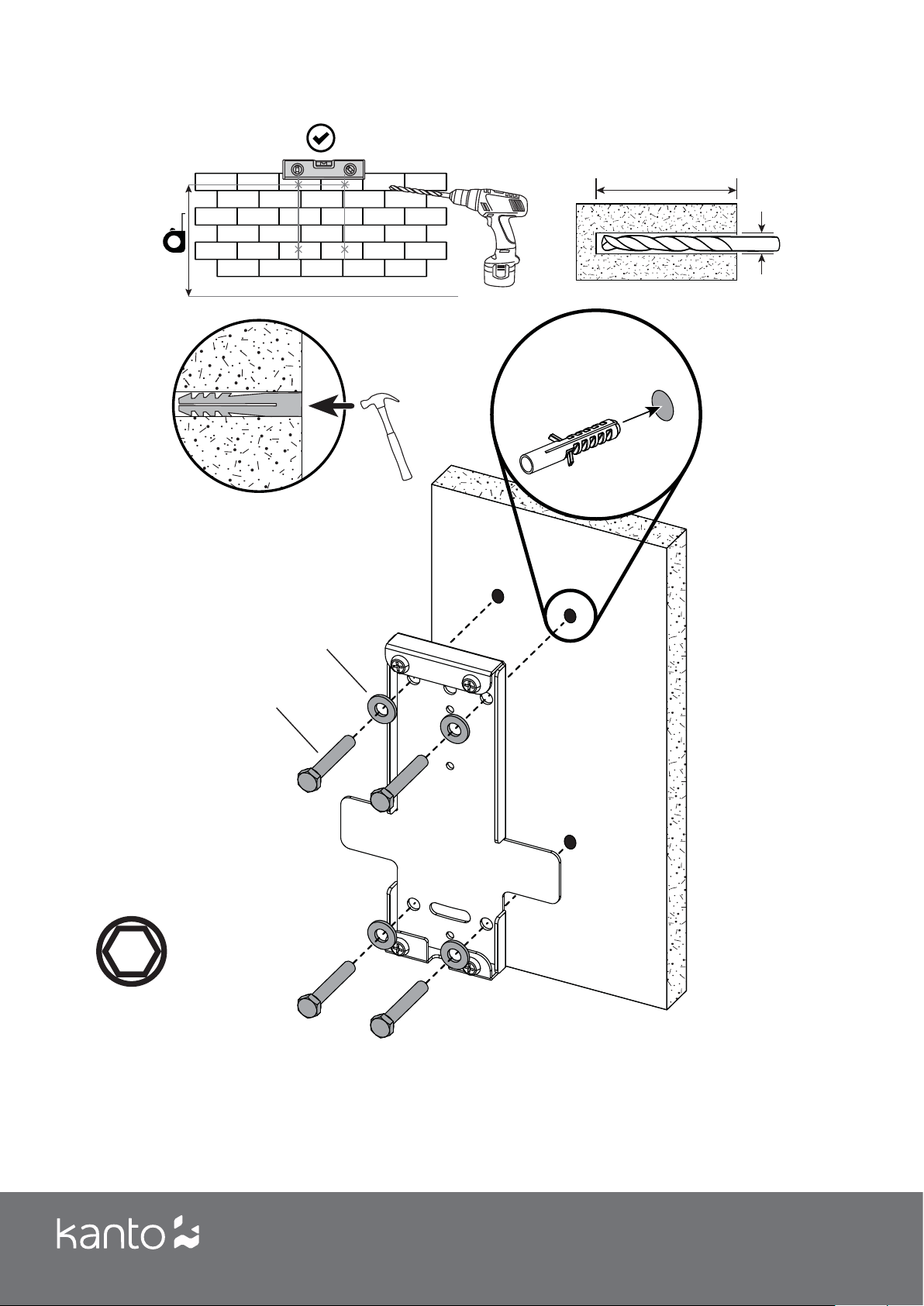

4b. Mount Arm Plate Assembly (Concrete Wall)
Ensemble de la plaque de bras (mur de béton)
Monte el conjunto de la placa del brazo (muro de concreto)

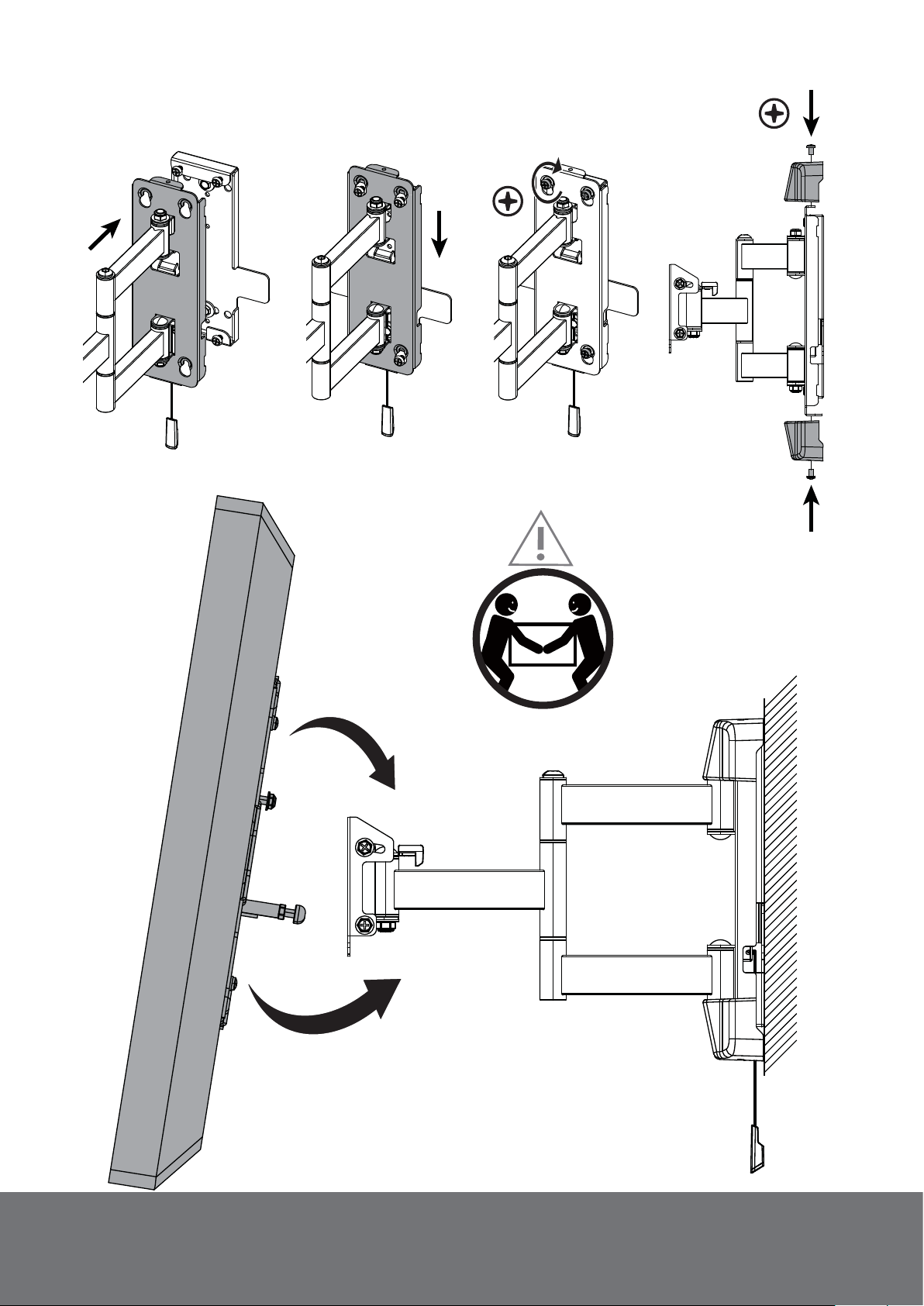

5. Mount Arm Plate Assembly
Ensemble de la plaque de bras
Monte el conjunto de la placa del brazo

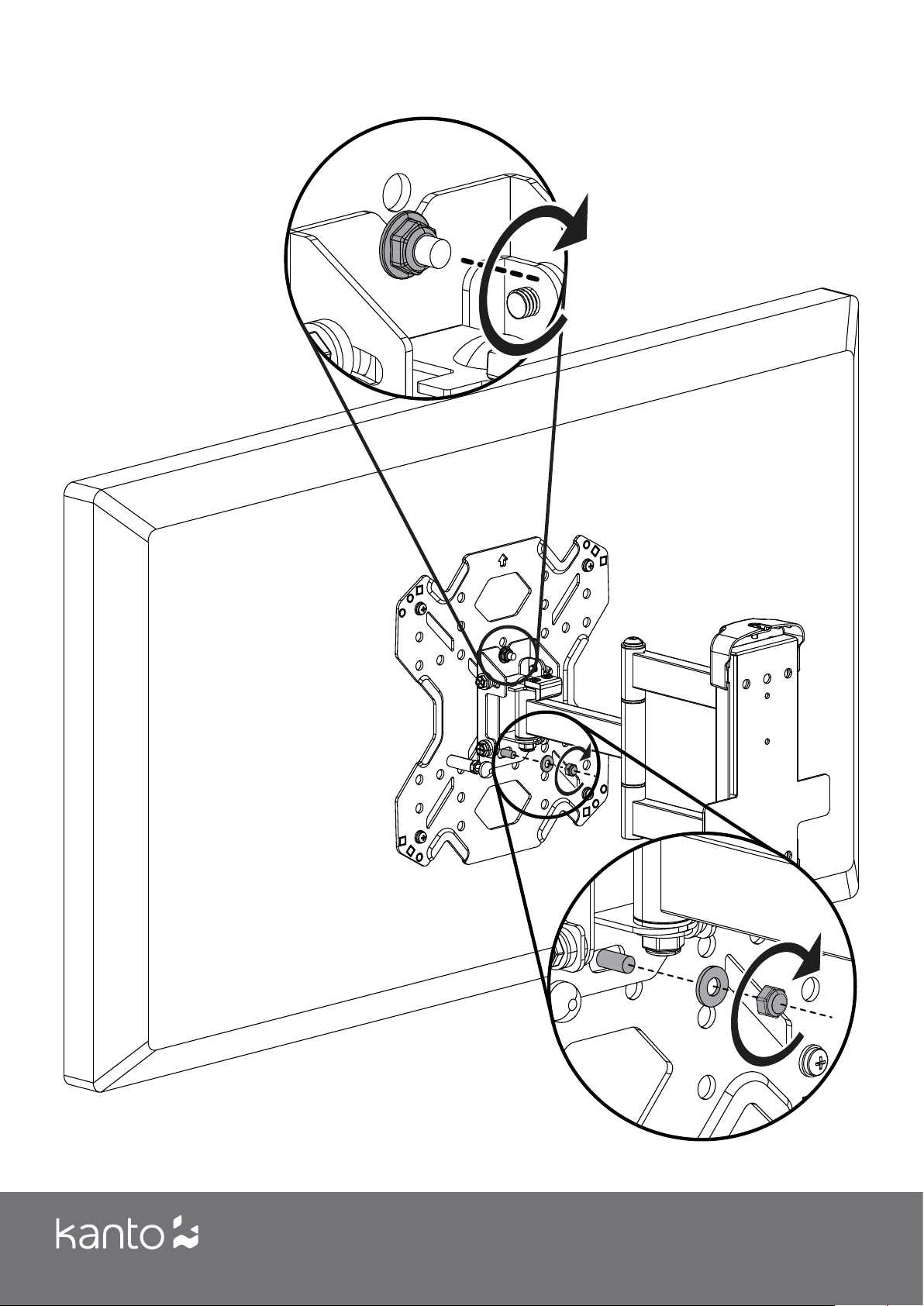

6. Secure TV
Fixer le téléviseur
Asegure el televisor
7. Level TV
Nivellez la télé
Nivelación de TV
8. Adjustments
Ajustement
Ajustes
9. Cable Management
Gestion des câbles
Gestión de cables
10. Secure TV Mount
Fixer le support pour televiseurs
Asegure el montaje para televisor

5

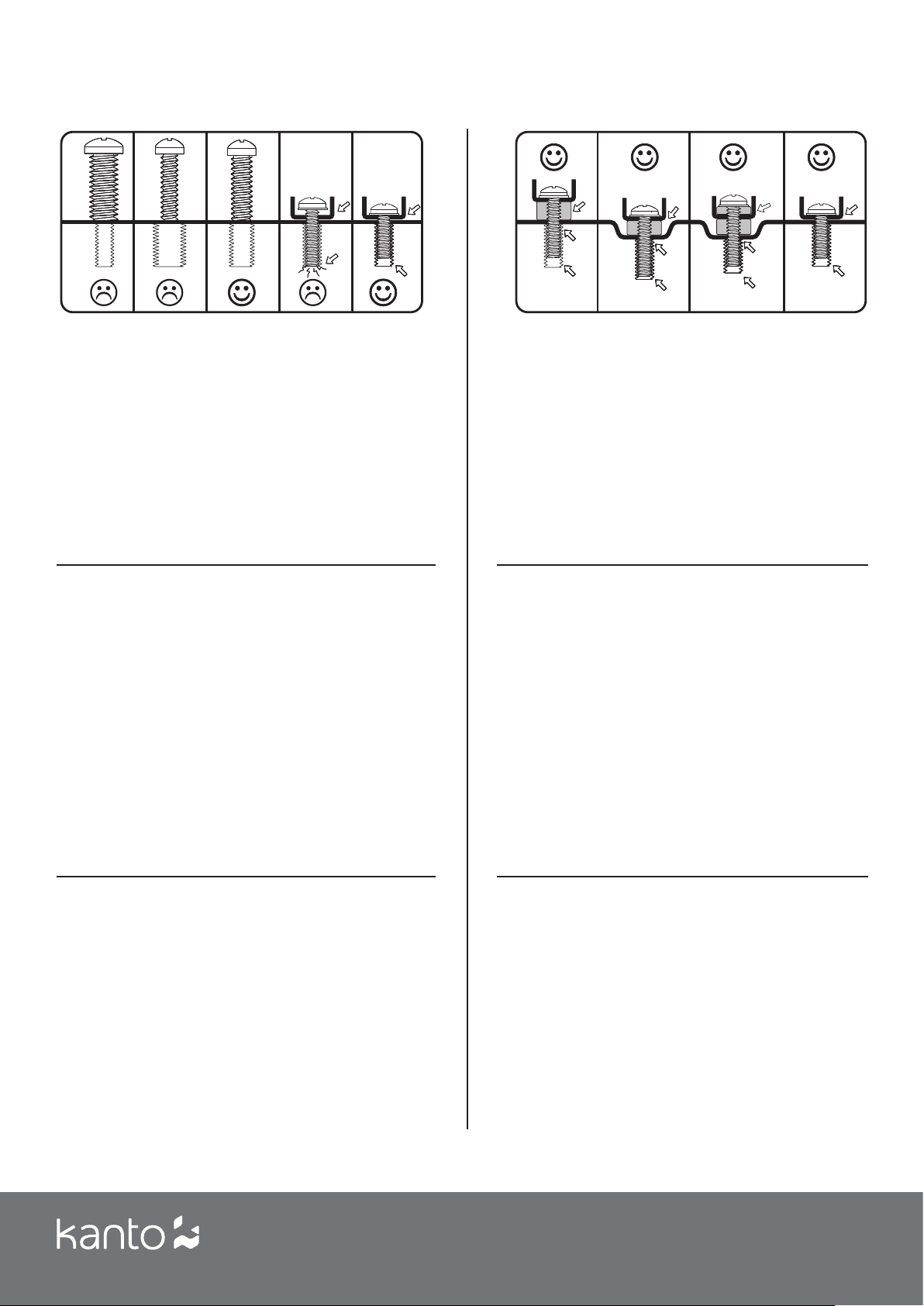

The back of your TV has 4 screw holes in a
square or rectangular pattern. This is where
the RV250G will attach to your TV. Kanto
provides different screw sizes in different
lengths. This guide will help you select the
right screws for your TV. You will only use 4
of the provided screws to attach your TV–
the rest are not needed.
L’arrière de votre télé possède 4 trous
d’écrou en forme d’un carré ou d’un
rectangle. Le RV250G s’attachera à votre
télé en utilisant ces trous. Kanto fournit
écrous des tailles différentes, tous en
différentes. Ce guide vous aidera de
choisir les bons écrous pour votre télé.
Vous utiliserez seulement 4 des écrous
fournis pour attacher le télé au support.
Le restant des écrous ne seront pas
utilisés.
La parte posterior de su televisor cuenta
con 4 orificios en un patrón cuadrado o
rectangular. Aquí es donde el RV250G
se montará en el televisor. Kanto ofrece
tamaños de tornillos diferentes a través
de diferentes. Esta guía le ayudará a
seleccionar los tornillos adecuados para
su televisor. Se deben usar sólo 4 de los
tornillos provistos para montar el televisor,
no se necesita el resto.
Plastic spacers are also provided to allow
the mount to work with TVs that have
recessed mount holes, protrusions, or
inputs in the way. They can also be used to
prevent the TV screws from going too deep
and damaging your TV. You may not need
spacers for your TV.
Des entretoises en plastique sont aussi
fournies en pour permettre l’utilisation de
ce support avec des télés qui possèdent
des trous de montage enfoncés, des
saillies, ou des entrées qui rendent
l’installation plus difficile. Les entretoises
peuvent aussi être utilisées pour assurer
que les écrous n’entrent pas trop loin dans
votre télé et causent des dommages. C’est
possible que vous n’aurez pas besoin des
entretoises, et ça va.
Separadores de plástico también se
proporcionan permitir el montaje con los
televisores que tienen agujeros de montaje
empotrado, salientes, o que cuente con
entradas de conexiones en el camino.
También se pueden utilizar para evitar que
los tornillos vayan demasiado profundo
y puedan dañar su TV. Puede que no
necesite separadores para su televisor, eso
está bien.
1.1 A–IBolt/Screw Selection
1.1 A–IBoulon/Sélection des vis
1.1 A–ISelección de bulón y tornillo
1.2 J–L Spacer Selection
1.2 J–L Sélection des entretoises
1.2 J–L Selección de espaciador
1. Select TV Screws and Spacers / Choisissez les écrous et
entretoises de télé / Seleccione los tornillos y espaciadores

5mm
6
2.1
2. Disassemble TV Mount / Démontez le support pour
televiseurs / Desmontar el montaje para televisor
2.2
2.3 2.4
10mm

7
5mm
x4
2.5 2.6
2.7 2.8
2. Disassemble TV Mount / Démontez le support pour
televiseurs / Desmontar el montaje para televisor

8

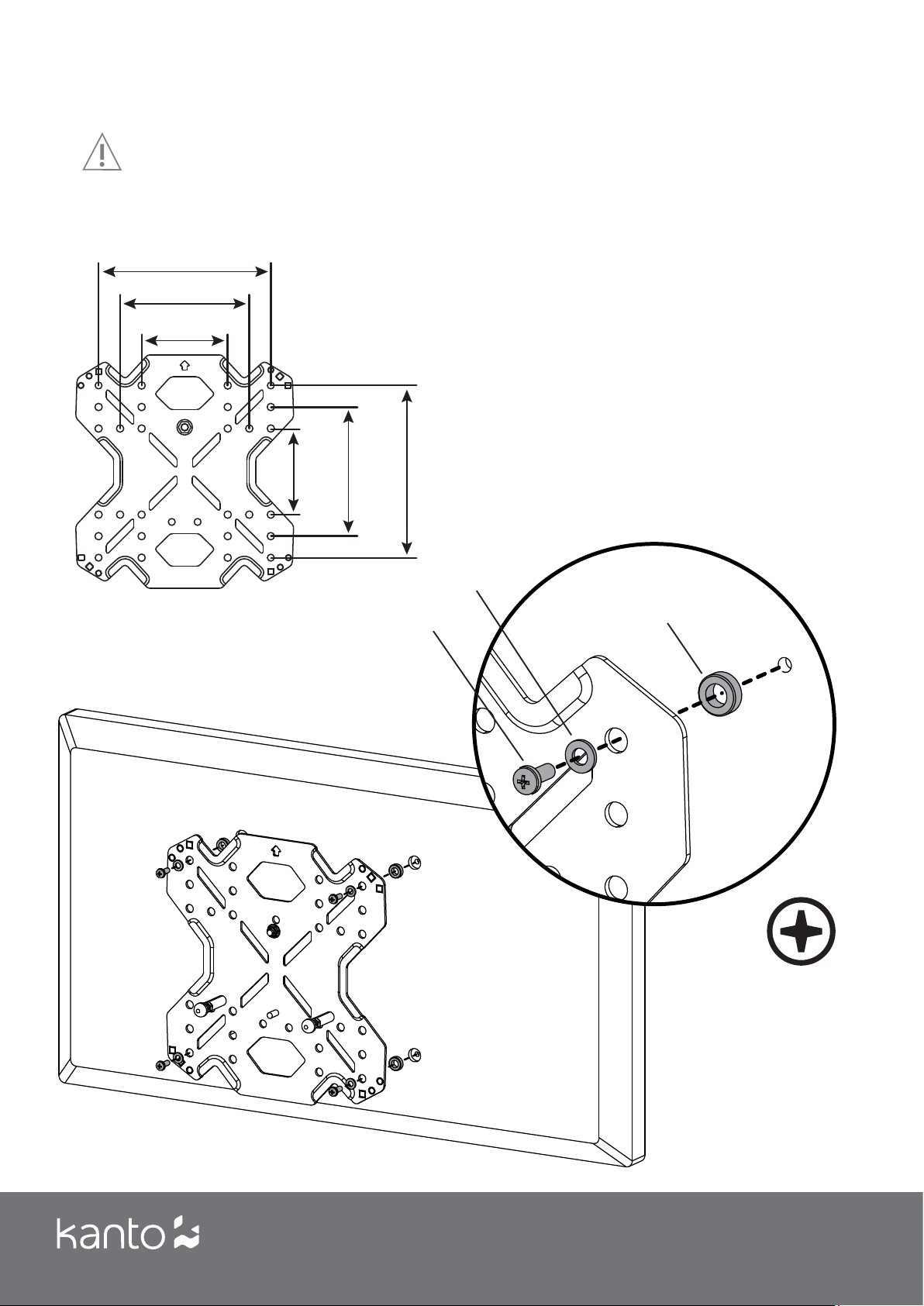

3a. Attach TV Brackets / Attachez les supports de télé / Fijación
las sujecones
VESA: 50 x 50 - 100 x 100
50
75
100
50 75 100
A - ,
MJ/L*
*Optional/ Optionnel/ Opcional
†Only applicable if using M4/M5/M6 screw
Applicable uniquement avec vis M4/M5/M6
Aplicable sólo con tornillos M4/M5/M6
100 x 100 - 200 x 200 3b.
Pg.8
VESA
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not lay the TV face down on its front. Use a wall or TV stand.
Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.
No deje el televisor posado sobre su cara de cristal. Utilice un soporte de pared o de TV.

9
3b. Attach TV Brackets / Attachez les supports de télé / Fijación
las sujecones
200
200150100
100
150 VESA: 100 x 100 - 200 x 200
*Optional/ Optionnel/ Opcional
†Only applicable if using M4/M5/M6 screw
Applicable uniquement avec vis M4/M5/M6
Aplicable sólo con tornillos M4/M5/M6
A - ,
MJ/L*
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not lay the TV face down on its front. Use a wall or TV stand.
Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.
No deje el televisor posado sobre su cara de cristal. Utilice un soporte de pared o de TV.

10
7/32”
(5.5 mm)
2” (50 mm)

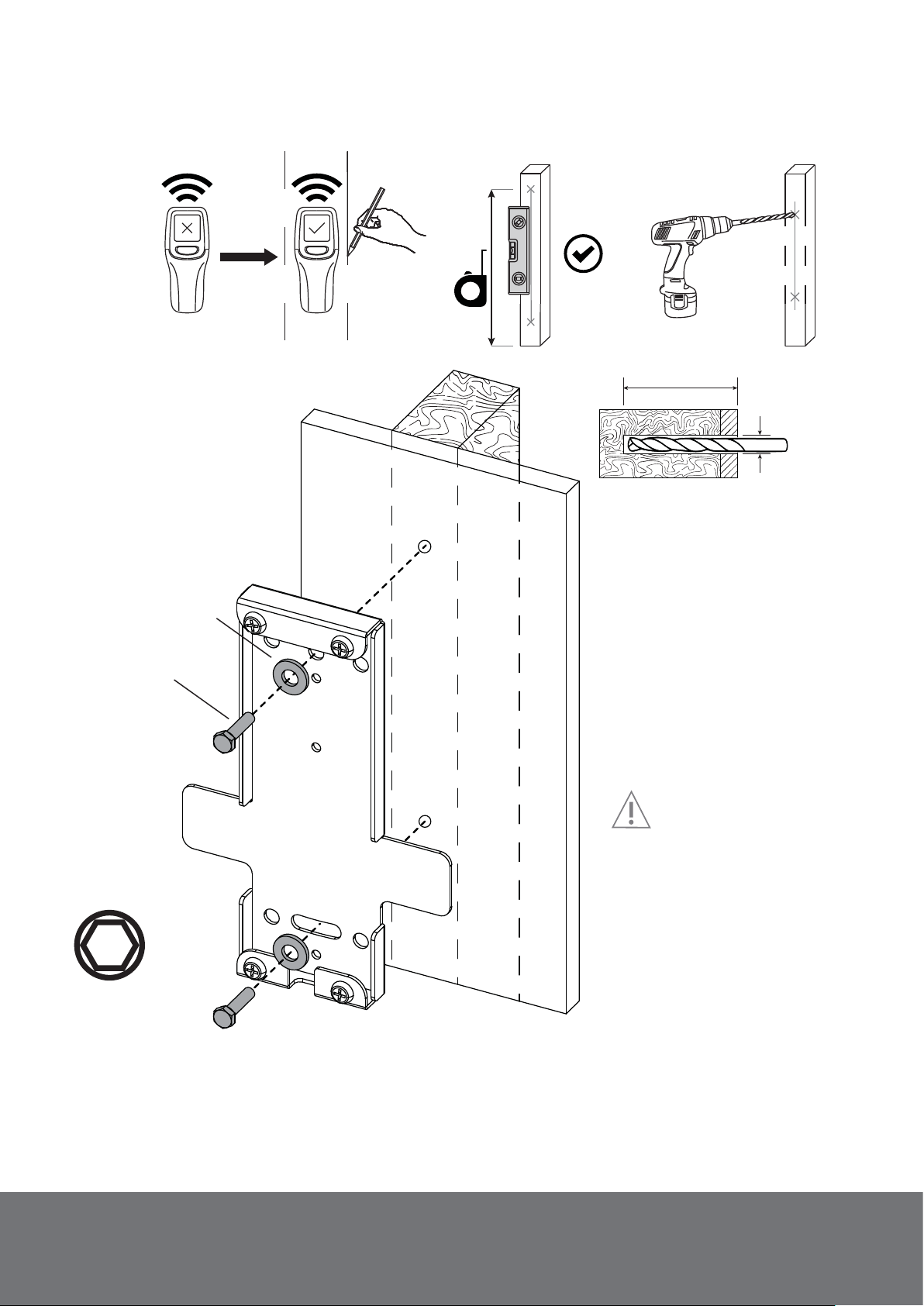

4a. Mount TV Plate on wood stud wall / Fixez la plaque de télé au mur
à poteaux en bois / Monte la placa de TV en una pared con
montantes de madera
3.33.1 3.2
3.4
N
P
13mm
Mount height depends on TV
size, viewing position, and
personal preference.
La hauteur du support varie
selon la taille du téléviseur,
la position de visualisation et
depréférence personnelle.
La altura a la que se instala el
montaje depende del tamaño
de la televisión, la posición de
visualización, y las preferencias
personales.
CAUTION:
Make sure the supporting surface will support the load limits outlined in the caution on page two. Tighten lag bolts (P) until the wall plate is snug against the wall. Do not
over tighten the lag bolts (P) . Each lag bolt must be located in the middle of a wood stud. Do not use concrete anchors in drywall or wood stud walls.
ATTENTION:
Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (P)
jusqu'à ce quela plaque murale soit bien fixèe contre le mur. Ne serrez pas excessivement les vis tire fond (P). Chaque vis tire fond doit être située au centre d'un montant
en bois. N'utilisez pas les ancrages de béton dans la cloison sèche ou les murs à montants de bois.
PRECAUCIÓN:
Asegúrese de que la superficie de apoyo soportará los limites de carga destacados en la precaución de la parte inferior de la pagina dos. Apriete los tirafondos (P) hasta
que la placa de pared quede plana y ajustada contra la pared. No apriete en exceso los tirafondos (P). Cada tirafondo deberá estar atornillado a un travesaño de madera.
No use anclajes de concreto en paneles de yeso, tablaroca o muros de madera.
WARNING
Do not use concrete anchors in
drywall or wood stud walls.
AVERTISSEMENT
N'utilisez pas les ancrages de
béton dans la cloison sèche ou
les murs à montants de bois.
PRECAUCIÓN
No use anclajes de concreto en
paneles de yeso, tablaroca o
muros de madera.

11
4b. Mount TV plate on concrete wall / Fixez la plaque de télé au
mur en béton / Monte la placa de TV en muro de concreto
CAUTION:
Make sure the concrete or brick wall is at least 4” thick. Make sure the anchor is seated completely flush with the concrete surface even if there is another layer of
material, such as drywall. If drywall is over 5/8” thick, custom lag bolts must be used. Concrete must be a minimum of 2000psi in density.
ATTENTION:
Assurez-vous que le mur en béton ou en brique est d’au moins 4” d’épaisseur. Assurez-vous que l’ancre est complètement ras avec la surface du béton, même s’il
y a une autre couche de matérial, comme le placoplâtre. Si le placoplâtre est supérieure à 5/8” d’épaisseur, des tire-fonds personnalisés doivent être utilisés. La
densité du béton doit être supérieure à 2000 psi.
PRECAUCIÓN:
Asegúrese de que el hormigón o pared de ladrillo sea de al menos 4” de espesor. Asegúrese de que el ancla esté asentado completamente y enrasada con la
superficie de hormigón, inclusive si hay otra capa de material, tales como paneles de yeso. Si la tablaroca tiene un grosor de más de 5/8” se deberan usar pernos
personalizados. El concreto debe ser de un mínimo de 2000 psi de densidad.
3/8”
(10 mm)
2.0” (50 mm)
Concrete Anchor (O)
Ancrages de béton (O)
Anclajes para concreto (O)
x4
3.3
3.1
3.2
3.4
3.5
N
P
Mount height depends on TV
size, viewing position, and
personal preference.
La hauteur du support varie
selon la taille du téléviseur,
la position de visualisation et
depréférence personnelle.
La altura a la que se instala el
montaje depende del tamaño
de la televisión, la posición de
visualización, y las preferencias
personales.
13mm

12
5. Mount Arm Plate Assembly / Ensemble de la plaque de bras
/ Monte el conjunto de la placa del brazo
5.1
5.5
5.45.35.2
5.6
x4

13
6. Secure TV / Fixer le téléviseur / Asegure el televisor

14
7.1
7. Level TV / Nivellez la télé / Nivelación de TV
10mm
7. 3
7. 2

15
10mm
8. Adjustments / Ajustement / Ajustes

16
Cable Management Strap /
Courroie de Gestion des câbles /
Correa para la Gestión de cables
9. Cable Management / Gestion des câbles / Gestión de cables

17
10. Securing TV Mount / Fixer le support pour televiseurs /
Asegure el montaje para televisor
10.1
10.2
CAUTION/ ATTENTION/ PRECAUCIÓN
Ensure the mount is secured in place before moving your vehicle.
Assurez-vous que le support soit bien attaché avant de déplacer votre véhicule.
Asegúrese de que el montaje esté asegurado en su lugar antes de mover su vehículo.

18
10. Securing TV Mount / Fixer le support pour televiseurs /
Asegure el montaje para televisor
10mm
CAUTION/ ATTENTION/ PRECAUCIÓN
Ensure the mount is secured in place before moving your vehicle.
Assurez-vous que le support soit bien attaché avant de déplacer votre véhicule.
Asegúrese de que el montaje esté asegurado en su lugar antes de mover su vehículo.

19
+
SP32PL
+
+
• Check out our full line of bookshelf and desktop speaker systems
Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau
Consulte nuestra línea completa de sistemas de altavoces de estantería y escritorio
• Available in a stunning array of colors
Disponible dans un choix renversant de couleurs
Disponible en una impresionante variedad de colores
SP26PL
+
+

18-H
www.kantomounts.com
[email protected]
Toll Free: US & Canada: 1-888-848-2643 | UK: [phone]
Limited Warranty to Original Purchaser
Kanto Living Inc. (Kanto) warrants the equipment it manufactures to be free from defects in material and workmanship for the limited
warranty period of 5 years.
If equipment fails because of such defects and Kanto is notified within 5 years from the date of shipment with proof of original invoice from
an authorized reseller, Kanto will, at its option, provide replacement parts or replace the equipment, provided that the equipment has not
been subjected to mechanical, electrical, or other abuse or modifications. Any replacement parts or replacement units are warranted for 90
days from the day of reshipment to the original purchaser.
Customers will be responsible for obtaining a Return Authorization Number and paying shipping costs to return product to a Kanto location
or authorized depot. If the equipment is covered under the warranty provisions above, Kanto will replace parts or provide a replacement
unit, and be responsible for shipping costs to the customer. Please keep the original packaging to prevent damage to the product during
shipping. Insuring your shipment is also recommended.
The information in the manual has been carefully checked and is believed to be accurate. However, Kanto assumes no responsibility for any
inaccuracies that may be contained in the manual. In no event will Kanto be liable for direct, indirect, special, incidental, or consequential
damages resulting from any defect, even if advised of the possibility of such damages. This warranty is in lieu of all other warranties
expressed or implied, including without limitation, any implied warranty or merchantability or fitness for any particular purpose, all of which
are expressly disclaimed.
Garantie Limitée à l’Acheteur Initial
Kanto Living Inc. (Kanto) garantit l’ensemble des produits qu’il fabrique contre tout défaut matériel ou de main d’œuvre pendant toute la
période de garantie limitée de 5 ans.
En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d’envoi avec présentation de
la facture originale délivrée par un revendeur agréé, Kanto s’engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer
le matériel, à condition que le système mécanique ou électrique du matériel en question n’ait été soumis à aucune modification et aucun
abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d’envoi vers l’acheteur
d’origine.
Les clients seront chargés d’obtenir un numéro d’autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto
ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s’engage à fournir des pièces de
remplacement ou substituer le matériel et à assumer les frais d’envoi vers le client. Veillez à conserver l’emballage d’origine afin d’éviter tout
dommage au cours du transport. Il est également recommandé d’assurer votre colis.
Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute
responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct,
indirect, spécial, accidentel ou consécutif résultant d’un défaut, même si l’éventualité de tels dommages a été prévenu. Cette garantie
annule et remplace toute autre garantie expresse ou tacite, incluant sans limitations, toute garantie implicite ou relative à quelque valeur
commerciale ou aptitude que ce soit, toutes expressément déclinées par la présente.
Garantía Limitada al Comprador Original
Kanto Living Inc. (Kanto) garantiza que el equipo que fabrica está libre de defectos en materiales y mano de obra por el período de garantía
limitada de 5 anõs.
Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 5 anõs a partir de la fecha de envío con un comprobante de la
factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará el equipo, siempre y
cuando el equipo no haya sido sometido a abuso o modificaciones mecánicas, eléctricas u otras. Cualquier pieza de repuesto o unidad de
reemplazo está garantizada por 90 días a partir del día de reenvío al comprador original.
Los compradores serán responsables de obtener un número de autorización de devolución y pagar los costos de envío para devolver el
producto a una ubicación o depósito autorizado de Kanto. Si el equipo está cubierto por las disposiciones de garantía anteriores, Kanto
reemplazará las piezas o proporcionará una unidad de reemplazo y será responsable de los costos de envío al cliente. Guarde el empaque
original para evitar daños al producto durante el envío. También se recomienda asegurar su envío.
La información en el manual ha sido cuidadosamente revisada y se cree que es precisa. Sin embargo, Kanto no asume ninguna
responsabilidad por cualquier inexactitud que pueda contener el manual. En ningún caso Kanto será responsable de los daños directos,
indirectos, especiales, incidentales o consecuentes que resulten de cualquier defecto, incluso si se informa de la posibilidad de dichos
daños. Esta garantía sustituye a todas las demás garantías explícitas o implícitas, incluidas, entre otras, cualquier garantía implícita de
comerciabilidad o idoneidad para un fin determinado, todas las cuales se rechazan expresamente.
