Kanto STM55 User manual

User Manual
Manuel de l’utilisateur
Manual del Usuario
STM55 / STM55PL / STM55PL-S
STATIONARY TV MOUNT
SUPPORT STATIONNAIRE POUR TV
MONTAJE FIJO PARA TV
Supporting your digital lifestyle™
Supportant votre mode de vie digital™
Apoyo a su estilo de vida digital™
Supporting your digital lifestyle™
Supportant votre mode de vie digital™
Apoyo a su estilo de vida digital™
80 lb
(36 kg)
600x400
75x75
-
VESA
COMPLIANT
32” - 55”
81 - 140 cm
STM55 STM55PL STM55PL-S

2
See installation video online at:
Regarder la video d’installation en ligne à:
Vea el vídeo de instalación online en:
www.kantomounts.com
Merci d’avoir choisi un support de téléviseur stationnaire de Kanto. Le STM55 est conçu pour monter un téléviseur VESA-
convenable, et possède une capacité de charge totale de 80 lb (36 kg). Il peut être utilisé pour monter des téléviseurs jusqu’à 55”, est
réglable en hauteur jusqu’à 4.5ft (1.4m). Le STM55PL et STM55PL-S comprend également un tiroir d’appareil et une plate-forme de
webcam.
Lisez entièrement ces instructions avant le montage et l’installation de ce support. Si vous ne comprenez pas ces instructions, ou
avez des doutes sur la sécurité de l’installation, s’il vous plaît consulter un installateur qualié. Assurez-vous qu’il n’y a pas de pièces
défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages
matériels ou des blessures causés par un montage incorrect, l’assemblage incorrecte, ou une manipulation ou utilisation incorrecte
de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît
contactez Kanto directement par une des méthodes ci-dessous.
Email: [email protected]
Sans–Frais: US & Canada: 1-888-848-2643 | UK: [phone]
Gracias por elegir un montaje jo para televisión de Kanto. El STM55 está diseñado para montar un televisor compatible con VESA, y
tiene 80 libras (36 kg) de capacidad total soporte de carga. Se puede utilizar para montar televisores de hasta 55”, se ajusta en altura
hasta 4.5 pies (1,4 m). El STM55PL y STM55PL-S también incluye una bandeja del dispositivo y una plataforma de la cámara web.
Lea completamente estas instrucciones antes del montaje y la instalación de este soporte. Si no entiende estas instrucciones, o tiene
dudas sobre la seguridad de la instalación, favor de consultar a un contratista calicado para la instalación. Asegúrese de que no hay
piezas defectuosas o faltantes. No utilice piezas defectuosas. Kanto no puede ser responsable por daños a la propiedad o lesiones
causadas por un montaje incorrecto, ensamblaje incorrecto, levantamiento o el uso incorrecto de este producto. Si falta hardware o
si no está seguro de si la pieza está defectuosa, póngase en contacto directamente con Kanto utilizando uno de los métodos
siguientes.
Email: [email protected]
Gratis: US & Canada: 1-888-848-2643 | UK: [phone]
Thank you for choosing a Kanto stationary television mount. The STM55 is designed to mount a VESA-compliant television and
has 80 lb (36 kg) of total load-carrying capacity. It can be used to mount TVs up to 55”, is height adjustable up to 4.5ft (1.4m). The
STM55PL and STM55PL-S also includes a device tray and webcam shelf.
Read these instructions fully before assembly and installation of this mount. If you do not understand these directions, or have
any doubts about the safety of the installation, please consult a qualied installation contractor. Make sure there are no defective
or missing parts. Do not use defective parts. Kanto cannot be liable for property damage or injury caused by incorrect mounting,
incorrect assembly, lifting or incorrect use of this product. If there is hardware missing, or if you are uncertain whether a part is
defective, please contact Kanto directly using one of the methods below.
Email: [email protected]
Toll Free: US & Canada: 1-888-848-2643 | UK: [phone]
ATTENTION
Le poids de chargement maximale est de 80 lb (36 kg). Ce système de xation est destiné à être utilisé uniquement avec
les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une
instabilité et des blessures. N’utilisez pas ce produit à d’autres ns que de monter une téléviseur VESA-convenable comme
indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre télé ou des blessures graves.
PRECAUCIÓN
El peso máximo de carga es de 80 lb (36 kg). Este montaje ha sido pensado únicamente para instalaciones que no excedan
el peso máximo indicado. Si el peso del producto excediera el especicado, podría dar como resultado una instalación
inestable, lo que podría causar lesiones. No utilice este producto con ningún otro propósito que no sea montar un televisor
compatible con VESA en una supercie vertical como se describe en este manual. Una instalación incorrecta puede causar
daños al televisor o lesiones graves.
Français
Español
English
CAUTION
The maximum loading weight is 80 lb (36 kg). This mount is intended for use only with the maximum weights indicated. Use
with products heavier than the maximum weights indicated may result in instability causing possible injury. Do not use this
product for any purpose other than to mount a VESA-compliant television. Improper installation may cause damage to your
TV or serious injury.

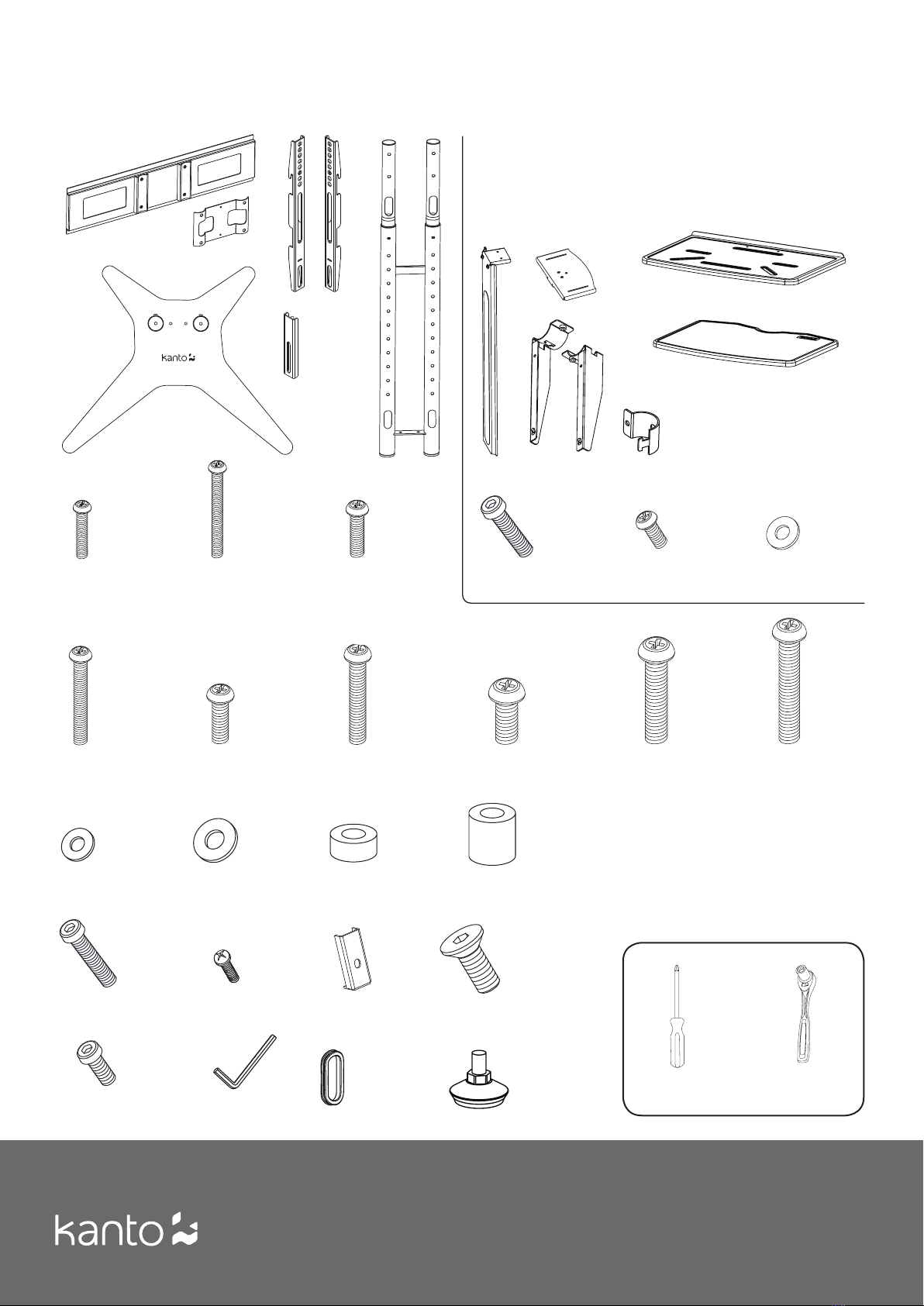

Supplied Parts and Hardware / Matériel et les pièces fournies
Partes suministradas y materiales
x2
L: 6mm
x8
Q: M8 x 20mm
S: 5mm W X
T: M8 x 20mm U: M5 x 10mm
R: M8 x 12mm
x4
D: M5 x 30mm
x4
E: M6 x 15mm
x4
F: M6 x 30mm
x4
G: M8 x 20mm
x4
H: M8 x 35mm
x4
A: M4 x 15mm B: M4 x 30mm C: M5 x 15mm
x4
x4 x4
M: 10mm
x4
K: M8
x2
J: M4/M5/M6
x4
O: M6 x 10mm
x2
N: M8 x 60mm
x4
P
x2
x4 x4
x2
x2
x2
I: M8 x 50mm
x4
x6
V: M5
x2
3
STM55PL / STM55PL-S
Only / Seulement / Solamente
STM55PL
STM55PL-S
Phillips Screwdriver
Tournevis Phillips
Destornillador Phillips
Socket set*
Jeu de douilles*
Conjunto del socket*
Required Tools/
Outils Nécessaires/
Herramientas Necesarias:
*Optional/ Optionnel/ Opcional
STM55PL-S Only / STM55PL-S Seulement / STM55PL-S Solamente

4
Project Overview / Le projet, en bref / Descripción del proyecto
If you have any problems or diculty while following these instructions, call Kanto directly:
1. Select TV Screws and Spacers
Choisissez les écrous et entretoises de télé
Seleccione los tornillos de televisión y espaciadores
2. Attach TV Brackets
Attachez les supports de télé
Fijación de las sujeciones
3. Assemble Mount Base
Assembler la base de montage
Montar la base de montaje
4. Congure Mount Height
Congurer la hauteur de montage
Congurar la altura de montaje
5. Attach TV plate
Attachez la plaque de télé
Fijar la placa de TV
6. Hang TV
Attachez le télé
Cuelga la TV
7. Secure TV
Fixe le télé
Asegure el TV
8. Cable Management
Gestion des câbles
Gestión de cables
9. Assemble and Attach Device Tray
Assemblez et Attachez le plateau D’appareils
Ensamble y Conecte la Bandeja Para Dispositivos
10. Assemble and Attach Webcam Shelf
Assemblez et Attachez L’étagère pour Webcam
Ensamble y Conecte la Plataforma para Cámara Web
IMPORTANT!: Please read this entire document before attempting assembly
IMPORTANT!: Veuillez lisez ce document avant de procéder à assembler
IMPORTANTE!: Lea por favor este documento antes de intentar la adjuntar
Email: [email protected]
Toll Free: US & Canada: 1-888-848-2643 | UK: [phone]
Email: [email protected]
Sans–Frais: US & Canada: 1-888-848-2643 | UK: [phone]
Email: [email protected]
Gratis: US & Canada: 1-888-848-2643 | UK: [phone]
Si vous avez des problèmes ou des questions en suivant ces instructions, appelez Kanto directement:
Si usted tiene algún problema o dicultad al seguir estas instrucciones, llame directament:
STM55PL / STM55PL-S
Only / Seulement / Solamente

5
1.Select TV Screws and Spacers / Choisissez les écrous et
entretoises de télé / Seleccione los tornillos y espaciadores
The back of your TV has 4 screw holes in a
square or rectangular pattern. This is where
the STM55 will attach to your TV. Kanto
provides dierent screw sizes in dierent
lengths. This guide will help you select the
right screws for your TV. You will only use 4
of the provided screws to attach your TV–
the rest are not needed.
L’arrière de votre télé possède 4 trous
d’écrou en forme d’un carré ou d’un
rectangle. Le STM55 s’attachera à votre
télé en utilisant ces trous. Kanto fournit
écrous des tailles diérentes, tous en
diérentes. Ce guide vous aidera de
choisir les bons écrous pour votre télé.
Vous utiliserez seulement 4 des écrous
fournis pour attacher le télé au support.
Le restant des écrous ne seront pas
utilisés.
La parte posterior de su televisor cuenta
con 4 oricios en un patrón cuadrado
o rectangular. Aquí es donde el STM55
se montará en el televisor. Kanto ofrece
tamaños de tornillos diferentes a través
de diferentes. Esta guía le ayudará a
seleccionar los tornillos adecuados para
su televisor. Se deben usar sólo 4 de los
tornillos provistos para montar el televisor,
no se necesita el resto.
Plastic spacers are also provided to allow
the mount to work with TVs that have
recessed mount holes, protrusions, or
inputs in the way. They can also be used to
prevent the TV screws from going too deep
and damaging your TV. You may not need
spacers for your TV.
Des entretoises en plastique sont aussi
fournies en pour permettre l’utilisation de
ce support avec des télés qui possèdent
des trous de montage enfoncés, des
saillies, ou des entrées qui rendent
l’installation plus dicile. Les entretoises
peuvent aussi être utilisées pour assurer
que les écrous n’entrent pas trop loin dans
votre télé et causent des dommages. C’est
possible que vous n’aurez pas besoin des
entretoises, et ça va.
Separadores de plástico también se
proporcionan permitir el montaje con los
televisores que tienen agujeros de montaje
empotrado, salientes, o que cuente con
entradas de conexiones en el camino.
También se pueden utilizar para evitar que
los tornillos vayan demasiado profundo
y puedan dañar su TV. Puede que no
necesite separadores para su televisor,
eso está bien.
1.1 A–I Boulon/Sélection des vis
1.1 A–I Selección de Bulón y Tornillo
1.2 L-M Spacer Selection1.1 A–I Bolt /Screw Selection
1.2 L-M Sélection des entretoises
1.2 L-M Selección de espaciador

6
2.Attach TV Brackets / Attachez les supports de télé / Fijación
de las sujeciones
x2
*Optional/ Optionnel/ Opcional
A–I
A–I
K
K
J†
J†
L-M*
L-M*
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not lay the TV face down on its front. Use a wall or TV stand.
Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.
No deje el televisor posado sobre su cara de cristal. Utilice un soporte de pared o de TV.
2a. VESA: 75 X 75
to
600 X 300
2b. VESA: 75 X 400
to
600X400
†Only applicable if using M4/M5/M6 screw
Applicable uniquement avec vis M4/M5/M6
Aplicable sólo con tornillos M4/M5/M6
8mm

7

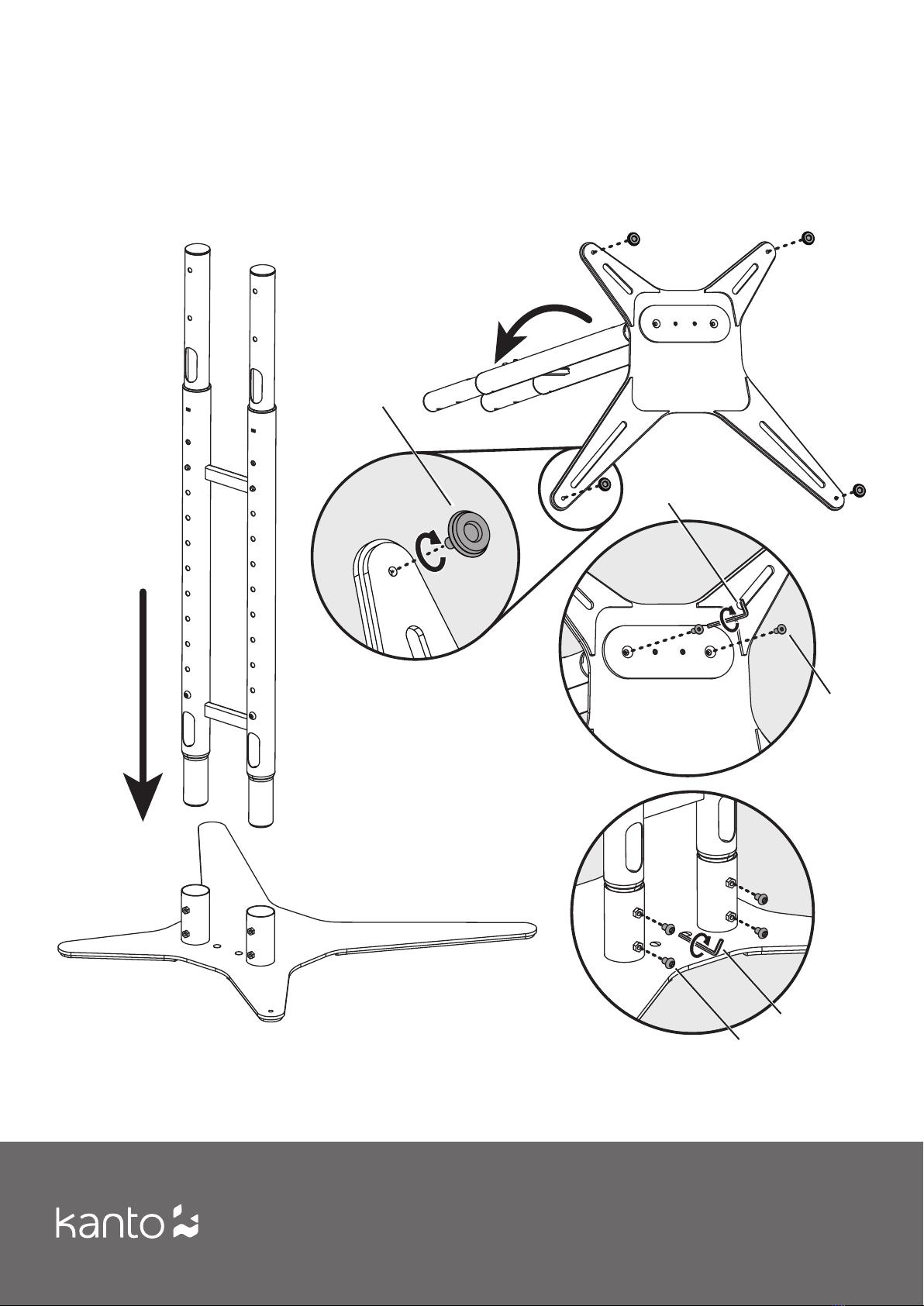

3. Assemble Mount Base / Assembler la base de montage /
Montar la base de montaje
3.1
3.2
3.3
3.4
3.5
Q
RS
S
X

8
4. Congure Mount Height / Congurer la hauteur de
montage / Congurar la altura de montaje
4.1
4.2
4.3
4.4
Mount height depends on TV
size, viewing position, and
personal preference.
La hauteur du support varie
selon la taille du téléviseur,
la position de visualisation et
depréférence personnelle
La altura a la que se instala el
montaje depende del tamaño
de la televisión, la posición de
visualización, y las preferencias
personales.

9
5. Attach TV plate / Attachez la plaque de télé / Fijar la placa
de TV
N
S

10
6.Hang TV / Attachez le télé / Cuelga la TV
6.2
6.1 6.3

11
7. Secure TV / Fixer le télé / Asegure el TV
P O

12
8. Cable Management / Gestion des câbles / Gestión de
cables
x4
W

13
STM55PL Only / STM55PL Seulement / STM55PL Solamente
Device tray (MTM–TRAYP) included with the STM55PL, or purchased separately.
Le plateau d'appareils (MTM–TRAYP) est inclus avec le STM55PL, ou peut être acheté séparément.
Bandeja para dispositivos (MTM–TRAYP) incluida con el STM55PL, o adquirida por separado.

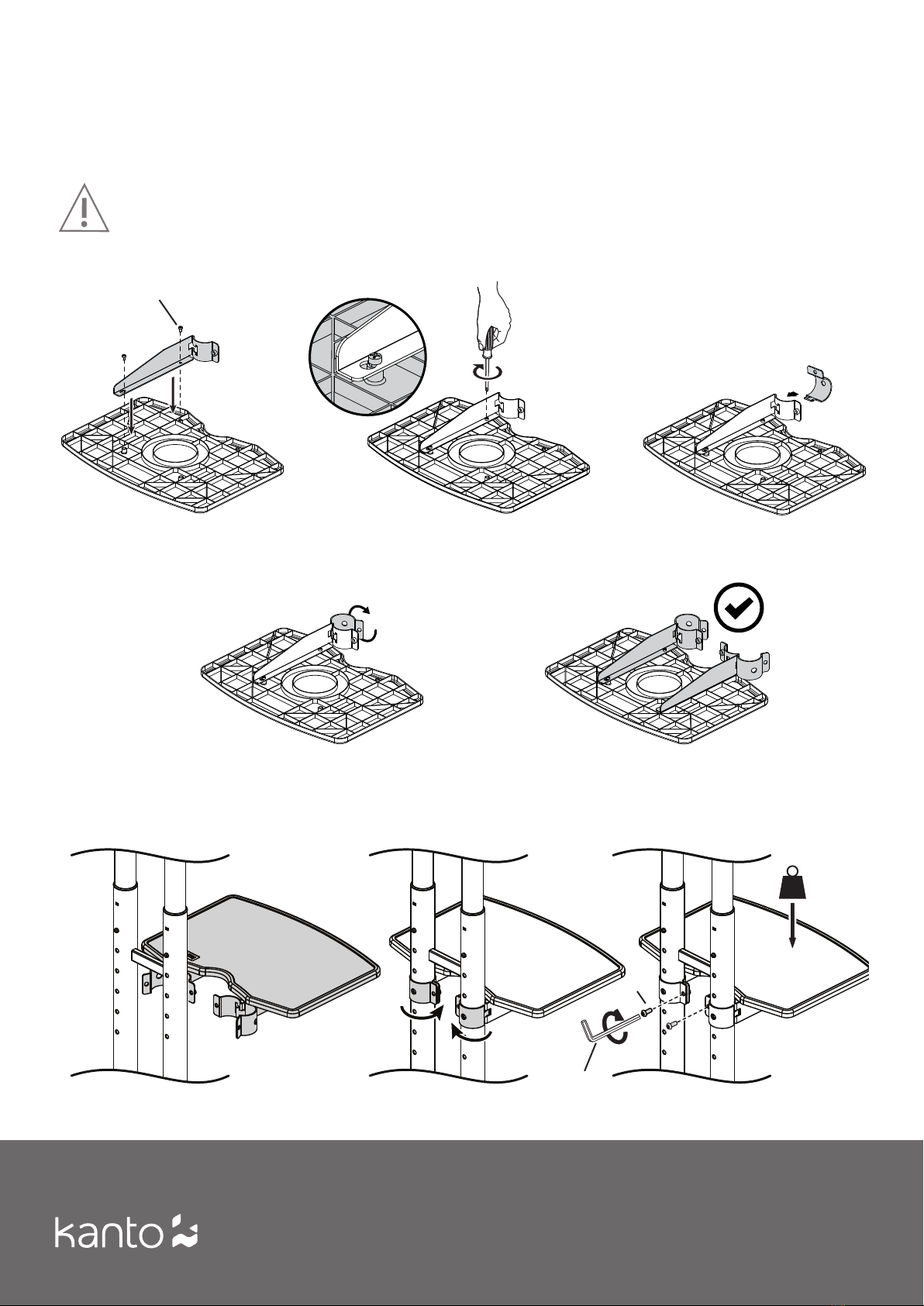

9a. Assemble and Attach Device Tray / Assemblez et
Attachez le Plateau D'appareils / Ensamble y Conecte la
Bandeja Para Dispositivos
10 lb
(4.5 kg)
9.1 9.2 9.3
9.4 9.5
9.6 9.7 9.8
T
S
U

14
STM55PL-S Only / STM55PL-S Seulement / STM55PL-S Solamente
Device tray (MTM–TRAY) included with the STM55PL-S, or purchased separately.
Le plateau d'appareils (MTM–TRAY) est inclus avec le STM55PL-S, ou peut être acheté séparément.
Bandeja para dispositivos (MTM–TRAY) incluida con el STM55PL-S, o adquirida por separado.
9b. Assemble and Attach Device Tray / Assemblez et
Attachez le Plateau D'appareils / Ensamble y Conecte la
Bandeja Para Dispositivos
15 lb
(6.8 kg)
9.1 9.2 9.3
9.4 9.5
9.6 9.7 9.8
T
S
U

15
5 lbs
(2.3 kg)
10.1
10.4
10.2 10.3
U
V
10. Assemble and Attach Webcam Shelf / Assemblez et
Attachez L'étagère pour Webcam / Ensamble y Conecte
la Plataforma para Cámara Web
STM55PL / STM55PL-S Only
STM55PL / STM55PL-S Seulement
STM55PL / STM55PL`-S Solamente

17-A
www.kantoliving.com
[email protected]
Tel [phone]
18-D
www.kantoliving.com
[email protected]
Toll Free: US & Canada: 1-888-848-2643 | UK: [phone]
Limited Warranty to Original Purchaser
Kanto Living Inc. (Kanto) warrants the equipment it manufactures to be free from defects in material and workmanship for the following limited warranty
period of: 5 years parts and labour
If equipment fails because of such defects and Kanto or an authorized dealer is notied within 5 years from the date of shipment with proof of original
invoice, Kanto will, at its option, repair or replace the equipment, provided that the equipment has not been subjected to mechanical, electrical, or other
abuse or modications. Equipment that fails under conditions other than those covered will be repaired at the current price of parts and labor in eect
at the repair. Such repairs are warranted for 90 days from the day of reshipment to the original purchaser. This warranty is in lieu of all other warranties
expressed or implied, including without limitation, any implied warranty or merchantability or tness for any particular purpose, all of which are expressly
disclaimed. Customers will be responsible for obtaining a Return Authorization as well as shipping costs to return product to a Kanto location or authorized
depot listed on the website. If the equipment is covered under the warranty provisions above, Kanto will repair or replace, and be responsible for return
shipping to the customer. Please keep the original packaging so products will not be damaged during shipping, and we recommend you insure your
shipment. If equipment fails outside the warranty provisions, customers will be quoted repair and return shipping costs prior to work being performed.
The information in the owner’s manual has been carefully checked and is believed to be accurate. However, Kanto assumes no responsibility for any
inaccuracies that may be contained in the manual. In no event will Kanto, be liable for direct, indirect, special, incidental, or consequential damages
resulting from any defect or omission in this manual, even if advised of the possibility of such damages.
Warranty
Garantie Limitée à l’Acheteur Initial
Kanto Living Inc. (Kanto) garantie que le matériel qu’il produit est exempt de tout défaut dans les matériaux ou dans la main d’oeuvre pour la période de
garantie suivante limitée à: 5 ans pour les pièces et la main d’oeuvre
Si le matériel tombe en panne du fait desdits défauts et que la notication en est faite à Kanto ou un revendeur agrée sous 5 ans à partir de la date de
livraison avec comme preuve la facture originale, Kanto réparera ou remplacera, à sa discrétion, le matériel, à condition que le matériel n’ait pas été
soumis à un usage incorrect ou une modication de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres
que celles couvertes sera réparé au prix courant des pièces et de la main d’oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à
partir du jour de la nouvelle livraison à l’acheteur initial. Cette garantie tient lieu de toute autre garanties explicite ou tacite, y compris sans limitation, toute
garantie tacite de qualité marchande ou d’adaptabilité à un but particulier, ces dernières ne pouvant expressément pas faire l’objet d’une renonciation.
Les clients seront responsables pour l’obtention d’une autorisation de retour, ainsi que les frais pour retourner des produits à un endroit Kanto ou un
dépôt autorisée, trouvé sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci–dessus, Kanto réparera ou remplacera, et sera
responsable de l’expédition de retourau client. S’il vous plaît garder l’emballage original an que les produits ne seront pas endommagés pendant le
transport, et nous vous recommandons d’assurer votre envoi. Sil’équipement fait défaut en dehors des dispositions de la garantie, les clients seront cotées
les frais de réparation et d’expédition de retour avant que le travail est eectué.
Les informations dans le manuel de l’utilisateur ont été soigneusement vériées et sont réputées exactes. Cependant Kanto n’engage aucune
responsabilité pour toute inexactitude pouvant apparaitre dans le manuel. Kanto ne sera en aucun cas tenu responsable pour les dégâts directs, indirects,
spéciaux ou résultant d’un quelconque défaut ou omission dans ce manuel, même si averti de la possibilité de tels dégâts.
Garantie
Garantía Limitada al Comprador Original
Kanto Living Inc. (Kanto) garantiza que las piezas del equipo no presentan ningún defecto material o de funcionamiento por el siguiente periodo de
garantía limitado: 5 años para las piezas y el coste de mano de obra.
Si su equipo fallara debido a dichos defectos y se ha noticado a Kanto o un distribuidor autorizado en un periodo inferior a 5 años desde la fecha de
envío con prueba del recibo original, Kanto reparará o sustituirá el equipo, según su criterio, y siempre y cuando no se haya sometido el equipo a abusos
o modicaciones mecánicas, eléctricas o de otro tipo. Si el equipo fallara bajo unas condiciones distintas a las cubiertas por la garantía, será reparado
teniendo en cuenta el precio de las piezas y la mano de obra necesarios para tal n. Dichas reparaciones están cubiertas por una garantía de 90 días
desde la fecha de reenvío al comprador original. Esta garantía prevalece sobre cualquier otra garantía expresa o implícita, incluyendo, y sin limitación
alguna, cualquier garantía implícita de comercialización o idoneidad para un propósito particular, quedando todas ellas expresamente rechazadas. Los
clientes serán responsables de obtener una autorización de devolución, así como los gastos de envío al devolver el producto a una ubicación de Kanto o
depósito autorizado que se lista en el sitio web. Si el equipo está cubierto por las disposiciones de garantía mencionadas, Kanto reparará o reemplazará,
y será responsable de envío de devolución al cliente. Por favor, guarde el embalaje original para que los productos no se dañen durante el envío, y le
recomendamos que asegure su envío.
Si el equipo falla fuera de las disposiciones de la garantía, los clientes recibirán la estimación de los costos de envío, reparación y devolución antes de que
el trabajo de reparación se realize.
La información contenida en el Manual del usuario ha sido revisada concienzudamente, teniéndose por veraz y exacta. Sin embargo, Kanto no se
responsabiliza por las imprecisiones que podría haber en el manual. Kanto no será responsable, bajo ninguna circunstancia, de los daños directos,
indirectos, especiales, fortuitos o consiguientes, resultantes de algún defecto u omisión en este manual, incluso aunque se le haya informado acerca de la
posibilidad de dichos daños.
Garantía
