EXD 1524 20510137
EXD 2524 20510138
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
►Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
►Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
finden Sie auf www.kathrein-ds.com.
Merkmale
Einkabelmultischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter. Für
beide Ausgänge sind verschiedene
Konfigurationen/Anzahl der User-
bänder mittels Drehschalter wählbar
Userbandfrequenzen kompatibel zu
früheren Kathrein-Modellen
Multifeed durch einfaches Zusam-
menschalten der Ausgänge mit dem
Verteiler (EBC110)
Einkabelbefehlssatz EN50494 und der
neue, erweiterte Befehlssatz EN50607
(SCD 2) werden unterstützt
Zukunftstauglich durch Wideband
Technology (breitbandige Eingänge);
mit Wideband-LNBs sind bis zu vier
Satellitenpositionen möglich
Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung

LED als Installationshilfe und Fehlersuche
geeignet für DVB-T/T2

Multi-Tunergeräte, z.B.UFS926, können
mit einer Vielzahl von Userbändern auf
einer Niederführung versorgt werden
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
Es können bis zu acht Multischalter
kaskadiert werden

Durch das Stromsparkonzept verbraucht
der Multischalter keinen Strom aus
dem NCF18, wenn alle Receiver ausge-
schaltet sind. Ist Kathrein Power Saving
aktiv, wird zusätzlich die Versorgung des
LNBs abgeschaltet.
Für die Innenmontage

2 / 10
EXD 2524
Konfigurierbarer Durchgangsmulti-
schalter zur Anlagenerweiterung um
zwei Einkabelanschlüsse für bis zu
24Userbänder
Kathrein-Power-Saving:
Sobald kein Receiver mehr aktiv ist,
erfolgt eine Signalisierung an den
Endmultischalter über den Stamm
vertikal low, der dann die LNB-Span-
nungsversorgung abschaltet.
Optionale Versorgung mit NCF18
möglich.

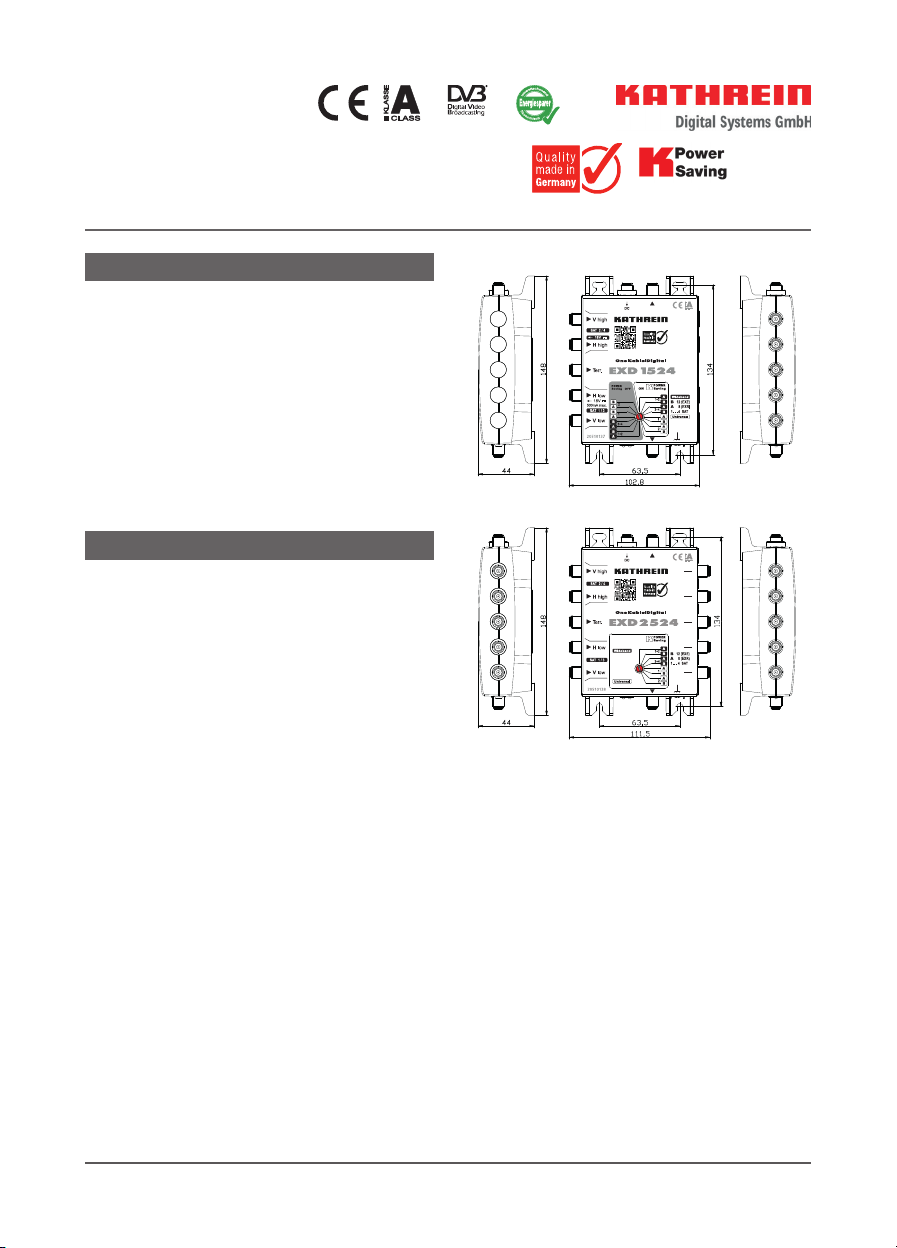

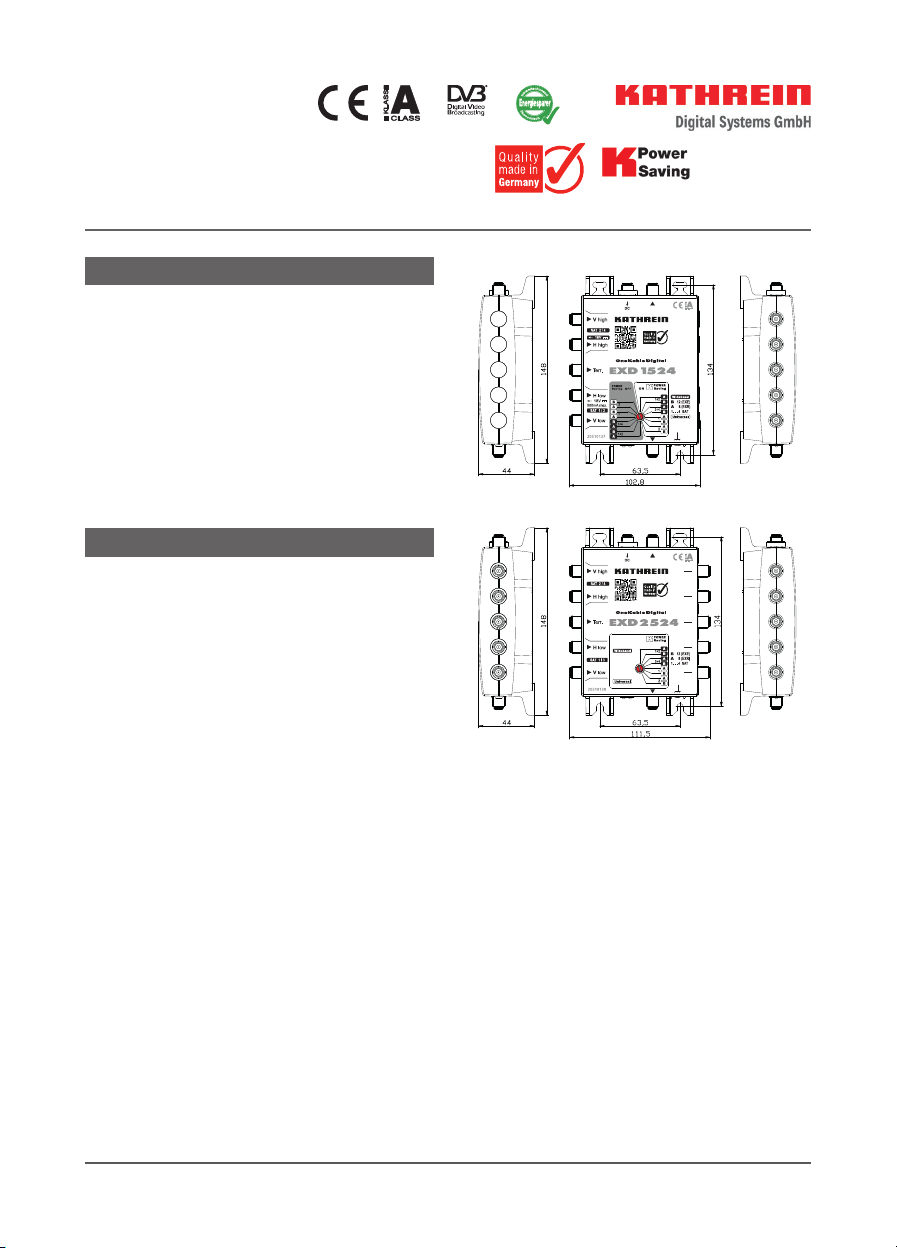

EXD 1524
Konfigurierbarer Einkabel-Multi-
schalter für bis zu 24 Userbänder und
externem Netzteil für die LNB-Versor-
gung
Kathrein Power Saving mit Dreh-
schalter wähl- und abschaltbar
NCF18
Hochezientes, kurzschlussfestes
Schaltnetzteil
Lieferumfang
EXD 1524 ●EXD1524
●NCF18
●Gebrauchsanleitung
EXD 2524 ●EXD1524
●Gebrauchsanleitung
Transport und Lagerung
►Das Gerät in der Originalverpackung transportieren und trocken lagern.
►Sicherstellen, dass kein Kondenswasser gebildet wird.
Stromführendes Gerät NCF 18
Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrische Spannung!
►Nicht önen oder am Netzteil manipulieren.
►Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen.
►Das Netzteil ist nur für die Wandmontage vorgesehen.
Alle anderen Einbaulagen sind unzulässig.
►Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten.
►Überhitzungsgefahr! Sicherstellen, dass freie Luftzirkulation für die Gerä-
tekühlung möglich ist.
►Das Netzteil nur bei zulässiger Umgebungstemperatur von -20 bis +55 °C
betreiben.
VORSICHT
Gefahr durch elektrische Spannung!
►Keine mit Flüssigkeit gefüllten Gegenstände auf das Netzteil stellen.
►Das Netzteil nicht Tropf- oder Spritzwasser aussetzen.
►Das Netzteil muss leicht zugänglich sein.
►Zum Trennen vom Netz das Netzteil aus der Steckdose ziehen.

3 / 10
Montagehinweise
►Die beschriebenen Geräte dienen ausschließlich der Installation in Satelli-
tenempfangsanlagen und dürfen nur von geschultem Fachpersonal instal-
liert werden.
►Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen-
dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur
Folge.
►Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht
auf oder an leicht entzündlichen Materialien montieren.
►Die Geräte sind mit einer Potenzial-Ausgleichsleitung
(Cu, mindestens 4 mm) zu versehen.
►Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11
und EN 62368-1 sind zu beachten.
►Befestigungsmittel bei Betonuntergrund und Mauerwerk: 2 dafür geeig-
nete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf,
Gewindeaußendurchmesser 4,5 – 5 mm, Kopfdurchmesser ≥ 7 mm und
einer Schraubenlänge ≥ 30 mm.
Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten
Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere
Befestigung ermöglichen.
►Verbindungsstecker: HF-Stecker 75  (Serie F) nach EN 61169-24.
►Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen
(z. B. EMK 03) abzuschließen
►Als Steckernetzteil ist zur Einhaltung der EMV-Forderung ausschließlich
das NCF 18 zugelassen.

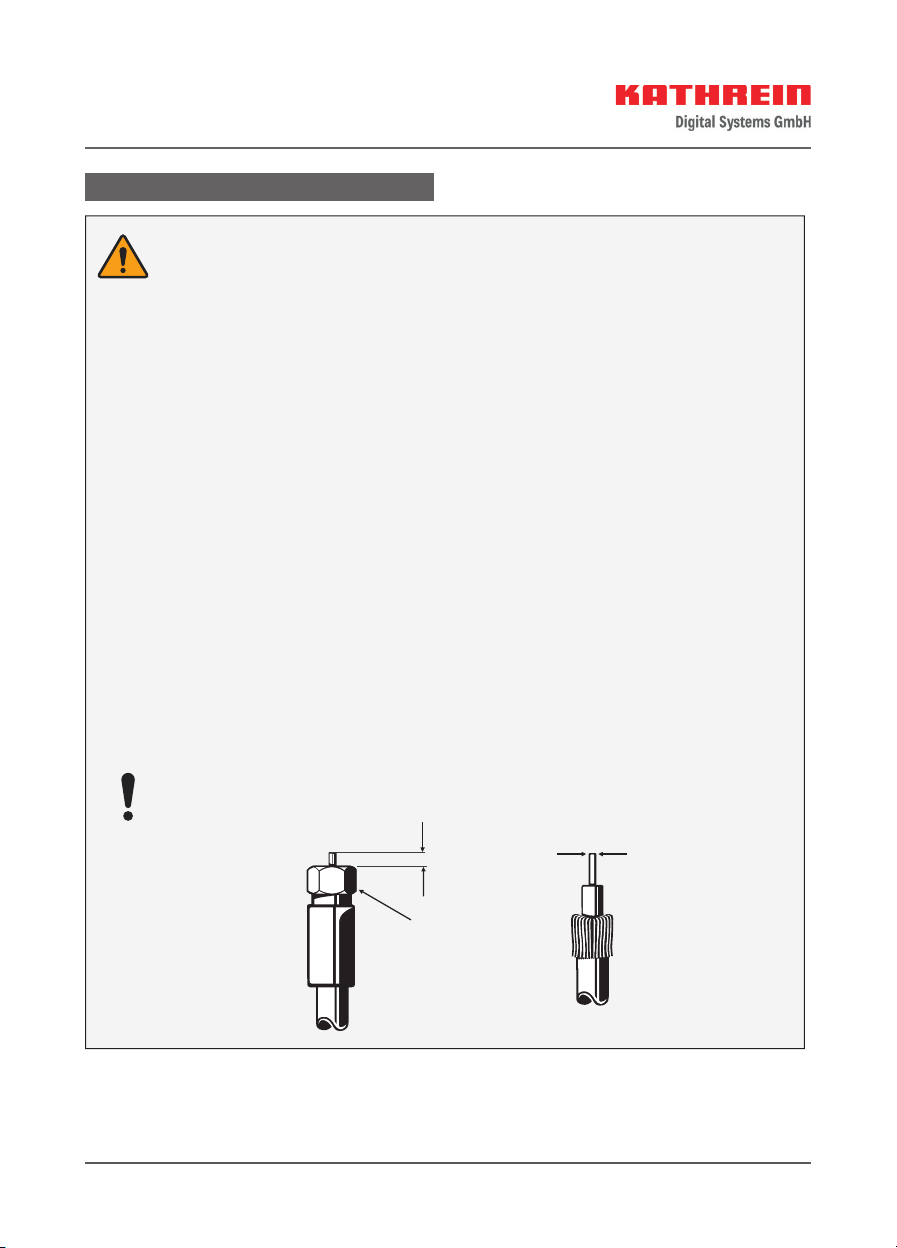

Gefahr von Sachschäden!
Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm
oder bei einem Grat können die Gerätebuchsen zerstört werden.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6 - 1,2 mm gratfrei

4 / 10
Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder
gestört werden kann, ist es möglich, das Userband durch einen PIN-Code zu schützen.
Dieser ist bei den Einstellungen des Receivers anzugeben. Jedem Userband ist ein fester
PIN zugewiesen.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9 UB 10 UB 11 UB 12
151 052 133 124 205 196 187 178 099 232 198 111
Hinweise
Nur Verteiler ohne Dioden verwenden (EBC110 oder EBC114). Der notwendige
Diodenschutz erfolgt durch die Steckdosen der ESU-Serie.
Es ist besonders darauf zu achten, dass jedes Userband nur einmal belegt
wird, da sich die Receiver sonst gegenseitig stören. Die Zuordnung der
Frequenzen geschieht im Einstellmenü des Receivers. Je nach Typ kann dies
manuell oder automatisch erfolgen.
Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den
höheren Frequenzen zuzuordnen. Per Definition ist das System so ausgelegt,
dass Einkabelgeräte mit 14VDC versorgt werden.
Zum Übertragen der DiSEqC™ Steuersignale wird die Versorgung kurz-
zeitig auf 18VDC geschaltet. Dauerhaft angelegte 18V würden das System
blockieren. Aus diesem Grund empfiehlt sich die Verwendung von Steckdosen
der ESU-Serie, die mit einer elektronischen Abschaltung versehen sind.
Angeschlossene Receiver mit dem Einkabelstandard EN50494 können die
Userbänder 1–8 nutzen. Um alle Userbänder nutzen zu können, muss das
Empfangsgerät den neuen Einkabelstandard SCD2 nach EN50607 beherrschen.
PIN-Code-Schutz
SAT-ZF-Verteilmaterial
Typ K-Power-Saving Schalterstellung
VWS 2551 Verstärker uneingeschränkt nutzbar ON
EBX 2520 Zweifachverteiler
uneingeschränkt nutzbar, wenn jeder
Stamm mit Kathrein-Power-Saving-
fähigem End-Multischalter abge-
schlossen
ON
EAX 2512 Zweifachabzweiger nicht Kathrein-Power-Saving tauglich OFF
VWS 2500 Verstärker mit BN 20510098 Kathrein-Power-
Saving tauglich; ältere Modelle nicht ON / OFF

5 / 10
Eingangsfrequenzbereiche des Multischalters
Je nach angeschlossenem LNB gibt es zwei Eingangsfrequenzbereiche:
Universal
Bei einem Universal-LNB werden die vier Ebenen (VL, VH, HL, HH) des LNB
mit den Eingangsbuchsen des Multischalters verbunden. Am Eingang HL
wird die LNB-Speisespannung ausgegeben.
Wideband
Ein Wideband-LNB besitzt einen erweiterten Frequenzbereich
(300–2350MHz), deshalb werden pro Satellit nur zwei Eingänge benö-
tigt. Der Multischalter kann in Kombination mit zwei Wideband-LNBs zwei
Satellitenpositionen bedienen.
Die Eingänge VL und HL sind der Position 1, die Eingänge VH und HH der
Position 2 zugeordnet. Wird nur ein Wideband-LNB am Multischalter ange-
schlossen, dann müssen die Eingänge VL und HL benutzt werden.
In allen schwarz hinterlegten Positionsstellungen wird zusätzlich am
Eingang HH eine LNB-Speisespannung ausgegeben.
Wenn nur eine Satellitenposition benutzt wird, ist es notwendig, die nicht
benützten Eingänge mit DC-entkoppelten Widerständen (z.B. EMK05)
abzuschließen.

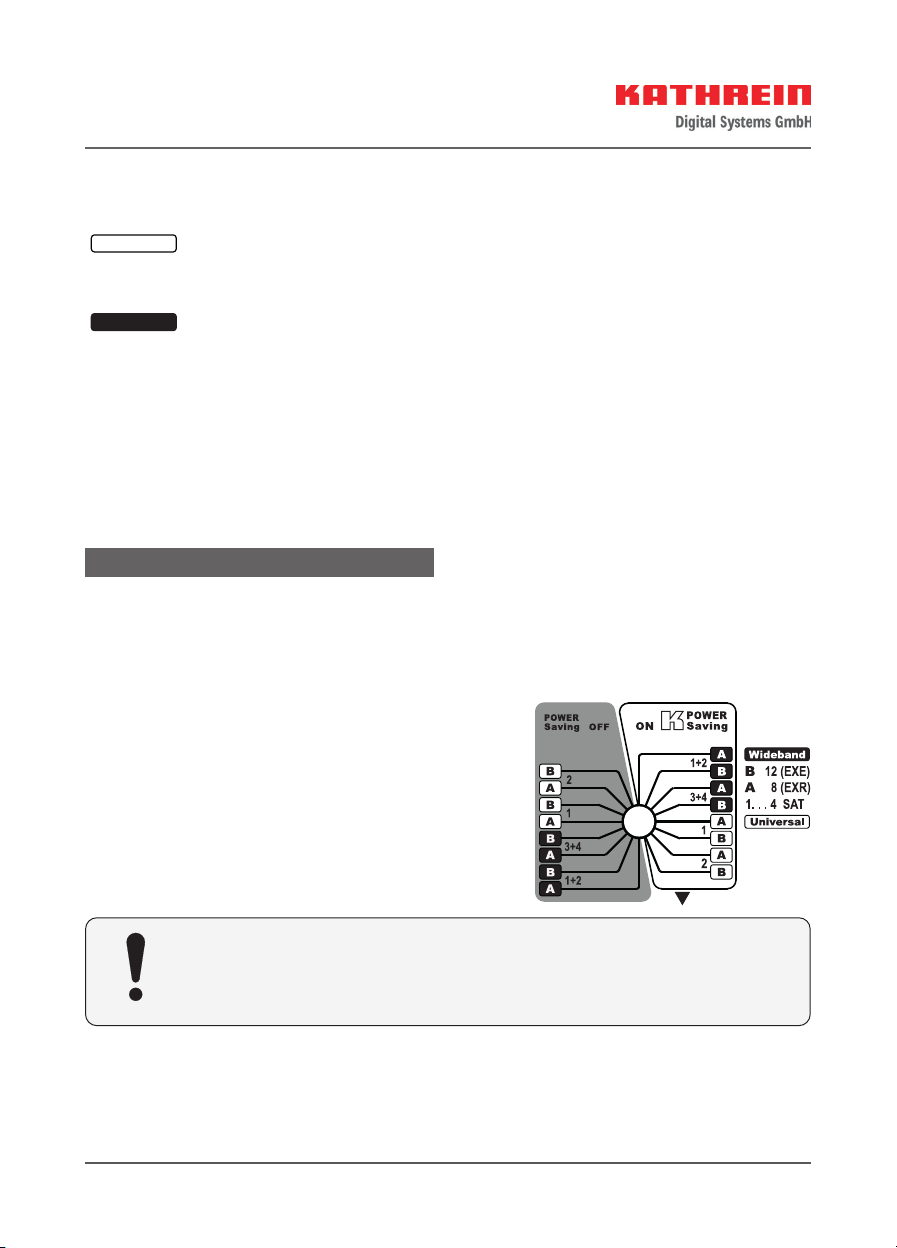

Drehschalter
Der Drehschalter ist das zentrale Element des Multischalters, mit welchem die Betriebsart
und Funktionalität eingestellt werden.
Kathrein-Power-Saving
Der Drehschalter ist in eine linke und eine rechte Hälfte unterteilt:
Steht der Schalter auf einem Modus der linken Seite,
ist Kathrein-Power-Saving ausgeschaltet, d.h. das LNB
ist dauerversorgt.
Bei einer Schalterstellung auf der rechten Seite ist
Kathrein-Power-Saving aktiv und das LNB ist nur dann
eingeschaltet, wenn mindestens ein Receiver in der
Anlage aktiv ist.
Im Auslieferungszustand ist Kathrein-Power-Saving
ausgeschaltet.
ACHTUNG
Die Einstellungen des Drehschalters werden erst wirksam, wenn beide Teil-
nehmerausgänge stromlos sind.
►Beide Anschlusskabel abschrauben, um die Versorgung zu
unterbrechen.

6 / 10
ACHTUNG
Durchgangsmultischalter ohne Kathrein-Power-Saving geben keine Signa-
lisierung an den End-Multischalter. Der Schalter muss für eine dauerhafte
Versorgung des LNB auf der linken Hälfte des Drehbereichs stehen.
ACHTUNG
Änderungen in der Konfiguration während des Betriebs können zu uner-
wünschten Konfigurationen und Fehlfunktion führen.
►Niemals die Konfiguration während des laufenden Betriebs verstellen.
Modi des Multischalters
Es gibt zwei verschiedene Modi, die einge-
stellt werden können:
●A: 8 (EXR): an beiden Ausgängen stehen
je 8 Userbänder zur Verfügung. Der Multi-
schalter nutzt in diesem Modus die glei-
chen Frequenzen wie die EXR-Einkabel-
multischalterserie. (1. Generation)
●B: 12 (EXE):
an beiden Ausgängen stehen
je 12 Userbänder zur Verfügung. Der
Multischalter nutzt in diesem Modus die
gleichen Frequenzen wie die Kathrein
EXE-Einkabelmultischalterserie. (2. Gene-
ration)
Satellitenpositionen:
1...4 SAT: Auf dem Multischalter werden die möglichen Positionen durch Zahlen darge-
stellt:
●Bei Betrieb mit Universal-LNB(s) sind bis zu 2 Satellitenpositionen möglich.
● Bei Betrieb mit Wideband-LNB(s) sind bis zu 4 Satellitenpositionen möglich.
Mit einem EXD1524/2524 können:
●im Universalmodus ein Satellit,
●im Widebandmodus zwei Satelliten empfangen werden.
Mit zwei EXD1524/2524 können:
●im Universalmodus zwei Satelliten,
●im Widebandmodus vier Satelliten empfangen werden.
Dazu müssen die Ausgänge der zwei EXD1524/2542 mit einem Verteiler (EBC110) zusam-
mengeschaltet werden.

7 / 10
Die Zahl bei der Schalterposition (z.B. ) zeigt an, für welche Position(en) der Multi-
schalter zuständig ist.
Pos 1+2 Pos 3+4
EBC
110
LNB
LNB
Pos 1 Pos 2
EBC
110
LNB
Multifeed für 4 Satelliten mit Wideband-LNB* Multifeed für 2 Satelliten mit Quattro-LNB
* für 4 Satelliten wird SCD2 benötigt
Frequenzzuordnung der verschiedenen UBs in den Modi A und B
12UB 8UB Standorte
unterer Anschluss oberer Anschluss
UB 1 974 MHz 1284 MHz
UB 2 1076 MHz 1400 MHz
UB 3 1178 MHz 1516 MHz
UB 4 1280 MHz 1632 MHz
UB 5 1382 MHz 1748 MHz
UB 6 1484 MHz 1864 MHz
UB 7 1586 MHz 1980 MHz
UB 8 1688 MHz 2096 MHz
UB 9*)1790 MHz
UB 10 1892 MHz
UB 11 1994 MHz
UB 12 2096 MHz
*)Ab UB9 wird SCD2 benötigt
Hiermit erklärt die KATHREIN Digital Systems GmbH, dass die Geräte
EXD 1524, BN: 20510137/EXD 2524, BN: 20510138
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com
Vereinfachte EU-Konformitätserklärung

8 / 10
Anlagenbeispiele (symbolische Darstellung)

9 / 10
Typ EXD 1524 EXD 2524
Bestell-Nr. 20510137 20510138
Teilnehmeranschlüsse 2x8 oder 2x12 2x8 oder 2x12
Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat
Frequenzbereich MHz 5–862 300–2350 5–862 300–2350
Durchgangsdämpfung dB - - 3 1,5
Anschlussdämpfung (terrestrisch) dB 11 - 11 -
Ausgangspegel Sat (AGC) dBV - 94 - 94
Entkopplung horiz./vert. dB - 30 - 30
Entkopplung Stamm dB - - - 40
Eingangspegel Sat dBV - 60–90 - 60–90
Teilnehmerfrequenz/Userband MHz
siehe Frequenzzuord-
nung der verschiedenen
UBs in den Modi A und
B,S. 7
siehe Frequenzzuord-
nung der verschiedenen
UBs in den Modi A und
B,S. 7
Zul. Versorgungsspannung am
Teilnehmerausgang V 12–14 12–14
Max. Stromaufnahme über den
Teilnehmeranschluss
mA 20 mit Netzteil 20
ohne Netzteil 450
Max. zul. Spannung am Teilnehmeranschluss V 19 19
Max. zul. Fernspeisestrom (Eingang horiz. low) mA 500
(2x250 bei Wideband) -
Max. zul. Fernspeisestrom pro Stamm mA - 1000
Max. Versorgungsspannung am DC-Anschluss V 18,6 18,6
Schutzart IP 30 IP 30
Zulässige Umgebungstemperatur °C –20 bis +55 –20 bis +55
Anschlüsse F-Connectoren F-Connectoren
Abmessungen mm 102,8 x 148 x 44 111,5 x 148 x 44
Verpackungseinheit/Gewicht St./kg 1 (10)/0,51 1 (10)/0,4
Netzteil NCF18
Bestellnummer 205500004
Zulässiger Eingangsspannungsbereich V 100–240 -
Eingangsnennleistung bei
0-/150-/500-mA-Last*) W 5,4/8,7/15,5 -
Spannung sekundär (DC) V 18 -
Schutzklasse II (schutzisoliert)
*)Alle Userbänder in Betrieb
Mögliche Fehlerursachen und Behebung
Neben dem unteren Teilnehmeranschluss befinden sich zwei Leuchtdioden, um Fehler besser
eingrenzen zu können (Installationshilfe):
LED Farbe Signal Beschreibung
Grün LED leuchtet Das LNB wird versorgt
Rot LED blinkt Der Multischalter hat den Einkabelbefehl
bekommen und verstanden
Technische Daten

www.kathrein-ds.com | [e-mail] 9365414/b/STM/1120/DE | Änderungen vorbehalten.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon [phone]
Problem Mögliche Ursache Fehlerbehebung
Dauerhafte Meldung:
„Schlechtes oder kein
Signal“
Es liegt keine Span-
nung vom Receiver
an
●Verbindung Receiver – Multischalter auf Kurz-
schluss überprüfen.
●Sicherstellen, dass der Receiver im Einkabel-
modus ist.
●Sicherstellen, dass die Steckdose dauerhafte
18V nicht blockt.
Falscher Betriebs-
modus
Sicherstellen, dass Frequenzbereich und User-
bänder am Receiver und Multischalter gleich sind.
Wenn die Einstellung am Drehschalter verän-
dert wird, den Multischalter kurzzeitig vom Strom
trennen, damit beim Neustart die neuen Einstel-
lungen übernommen werden können.
Falscher
Einkabelbefehl
Sicherstellen, dass der Receiver im Einkabel-
modus ist.
Schlechtes
DiSEqC™-Signal
●Verteilmaterial ohne Dioden nehmen, um zu
hohen Stromverbrauch zu reduzieren.
●Netzteil NCF18 bei EXD2524 verwenden.
Falscher PIN-Code PIN-Code-Nummer überprüfen oder deaktivieren.
Falsche
Zuordnung
Sicherstellen, dass UB und Frequenz überein-
stimmen.
Achtung: SCR-Adresse ist um 1 kleiner als UB-Nr.
Keine Spannung
am LNB
●Netzteil NCF18 an EXD1524 einstecken.
●Verbindung Receiver – LNB auf Kurzschluss
überprüfen.
DC-Block EMU12, BN: 273281 an den
Kaskadeneingang anschließen, damit Stamm-VL
durch LNB nicht zu stark belastet wird.
Nur bei UB > 8:
„Schlechtes oder kein
Signal“
Receiver unter-
stützt SCD2 nach
EN50607nicht
Wenn möglich, Softwareupdate bei Receiver
durchführen.
Kurze Meldung:
„Schlechtes oder kein
Signal“, bzw. Bild
ruckelt in regelmäßigen
Abständen
Ein anderer Teil-
nehmer greift auf
dasselbe UB zu
●Menüeinstellungen aller angeschlossenen
Receiver prüfen.
●Auf eindeutige Frequenzvergabe achten.
Durchgangsmultischalter
ohne Kathrein-Power-
Saving gehen nicht oder
nur manchmal
Drehschalter auf
Kathrein-Power-
Saving „ON”
Kathrein-Power-Saving ausschalten. Dazu Dreh-
schalter auf „OFF“ stellen.
Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/
EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und
Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner
Verwendung zur Entsorgung an den dafür vorgesehenen öentlichen Sammelstellen ab.
Entsorgung

1 / 12
Sat IF Distribution System (4 x Sat IF)
Digital Single-Cable Multi-Switch
About This Guide
This document is part of the product.
►Do not install or use the device until
you have read and understood this
document.
►Keep this document for reference
throughout the service life of the
device. Pass this document on to any
new owner or user.
For the most up-to-date version of this
document, go to www.kathrein-ds.com.
Features
Third-generation single-cable multi-
switches – Digital Channel Stacking
Switch (dCSS) with the newest Full-
Band Capture Technology
Cascadable twin multi-switch. For
both outputs, various configura-
tions/ numbers of user bands can be
selected using the rotary switch
User-band frequencies compatible
with the previous Kathrein models
Multi-feed by means of an easy
connection of the outputs with the
splitter (EBC110)
EN 50494 single-cable set of
commands and the new, extended EN
50607 (SCD 2) set of commands are
supported
Future-proof due to Wideband tech-
nology (broadband inputs); up to four
satellite positions possible due to
wideband LNBs
The integrated AGC (Automatic Gain
Control) ensures that the Sat IF signals
have a constant output voltage and
more reserve in the distribution
EXD 1524 20510137
EXD 2524 20510138
geeignet für DVB-T/T2

Multi-tuner devices, e.g. UFS 926, can be
supplied with a multitude of user bands
on one drop cable
PIN code: User frequency protection
from being accessed by another user.
This enables installation across more
than one residence
Up to eight multi-switches can be
cascaded

Due to the energy-saving concept, the
multi-switch consumes no energy from
the NCF 18 if all receivers are switched
o  If Kathrein Power Saving is active,
the power supply for the LNBs is also
turned o.

LED as an installation aid and for trouble-
shooting
For indoor installation

2 / 10
EXD 2524
Configurable loop-through multi-
switch to extend the system by adding
two single-cable connections for up to
24 user bands
Kathrein Power-Saving:
As soon as there are no longer any
receivers active, a signal is generated
at the last multi-switch via the vertical
low trunk. This signal then switches
the LNB power supply o.
Optional power supply using the NCF
18 possible.
EXD 1524
Configurable single-cable multi-switch
for up to 24 user bands and external
power supply unit for the LNB supply
Kathrein Power-Saving can be selected
and switched o using the rotary
switch
NCF 18
Highly ecient, short-circuit-proof
switched-mode power supply unit
EXD 1524 ●EXD 1524
●NCF 18
●Instructions for Use
EXD 2524 ●EXD 1524
●Instructions for Use
Scope of Delivery
Transport and Storage
►Transport and store the device in its original packaging.
►Make sure there is no water condensation build-up.
Current-carrying device NCF 18
Safety Instructions
WARNING
Danger to life due to electric shock!
►Do not open the unit or tamper with it.
►When working on the system, always unplug the power supply unit from the
wall socket.
►The device is intended only for wall mounting.
All other installation positions are prohibited.
►Ensure adequate clearance. Clearance all round must be at least 5 cm.
►Risk of overheating! Make sure there is free circulation of air to dissipate the
heat from the unit.
►Operate the device/power supply unit only in the permissible ambient tempe-
rature range of –20 to +55 °C.
CAUTION
►No liquid-filled items may be placed on top of the power supply unit.
►The power supply unit must not be exposed to dripping or splashing water.
►Ensure that the power supply unit is easily accessible and operable.
►Disconnect the unit from the mains by pulling the plug of the power supply
unit out of the mains socket.

3 / 10
Installation Instructions
►The devices described are intended solely for the installation in satellite
receiver systems and may only be installed by trained specialist personnel.
►Any other use, or failure to comply with these instructions, will result in
voiding of warranty cover.
►The equipments may only be installed in dry indoor areas. Do not install on
or against highly combustible materials.
►The equipments must be provided with an earthing wire
(Cu, at least 4 mm2).
►The safety regulations set out in the current EN 60728-11 and EN 62368-1
standards must be complied with.
►Fasteners for concrete substrates and masonry: 4 suitable plugs and asso-
ciated screws with half-round or cylindrical head, outer thread diameter
4.5 - 5 mm, head diameter ≥ 9 mm and a screw length ≥ 30 mm
For other types of wall, use the appropriate screws or screw-dowel
systems, which oer the same or better fastening
►Connector: RF plug 75 Ω (series F) to EN 61169-24.
►Unused subscriber ports should be closed o with 75 Ω resistors
(e.g. EMK 03).
►To meet EMC requirements, the only power supply unit allower to be used
is the NCF 18.
Risk of damage to property!
An inner cable conductor with a diameter greater than 1.2mm, or the pre-
sence of burrs may damage the device inputs/outputs beyond repair.
Max. 2 mm
excess length
Clamping torque
max. 3.4 Nm
(danger of over-
winding)
Diameter
0.6 - 1.2 mm free of burrs

4 / 10
To prevent the set user band from being used or disturbed by another subscriber, it is
possible to protect the user band by means of a PIN code. This must be input when
accessing the receiver settings. Each user band is assigned a fixed PIN.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9 UB 10 UB 11 UB 12
151 052 133 124 205 196 187 178 099 232 198 111
Notes
Only use splitters with no diodes (EBC110 or EBC114). The required diode
protection is provided by outlets of the ESU series.
It is especially important to make sure that each user band is assigned only
once, since otherwise the receivers will generate mutual interference. The
frequencies are allocated on the receiver's setting menu. Depending on the
type, this may be performed manually or automatically.
It is recommended to assign those outlets with the shorter length connec-
tions to the higher frequencies. By definition the system is designed so that
single-cable devices are supplied with 14V DC.
The power supply is briefly switched to 18V DC if control signals similar to
DiSEqC™ have to be transmitted. Continuous application of 18V would block
the system. For this reason, we recommend the use of the ESU series outlets
which are equipped with an electronic switch-o system.
The connected receivers with the single-cable standard EN 50494 can use
user bands 1 – 8. To be able to exploit user bands, the receiving device must
comply with the new single-cable SCD2 standard according to EN 50607.
PIN Code Protection
SAT IF Splitter
Type Kathrein Power Saving Switch setting
VWS2551 Amplifier Unrestrictedly usable ON
EBX 2520 Two-way splitter
Unrestrictedly usable, if each trunk
is completed by the Kathrein Power
Saving-capable end multi-switch
ON
EAX 2512 Two-way splitter Not Kathrein Power Saving-capable OFF
VWS2500 Amplifier BN 20510098 is Kathrein Power
Saving-capable; older models are not ON/OFF

5 / 10
Input Frequency Ranges of the Multi-Switch
Depending on the connected LNB, there are two input frequency ranges:
Universal
In case of a universal LNB, the four levels (VL, VH, HL, HH) of the LNB are
connected to the inputs of the multi-switch. The LNB supply voltage is
provided at the HL input.
Wideband
A wideband LNB has an extended frequency range (300–2350MHz),
therefore, only two inputs per satellite are necessary. In combination with
two wideband LNBs, the multi-switch can operate two satellite positions.
The VL and HL inputs are assigned to position 1, the VH and HH inputs to
position 2. If only one wideband LNB is connected to the multi-switch, it is
necessary to use the VL and HL inputs.
In addition, an LNB supply voltage is provided at the HH input in all posi-
tions marked in black.
If only one satellite position is used, it is necessary to terminate all the
inputs which are not in use with DC-decoupled resistors, e.g. EMK05.
Rotary Switch
The rotary switch is the central element of the multi-switch. It sets the operation mode
and functionality.
Kathrein Power Saving
The rotary switch is divided into the left and the right half:
If the rotary switch is set to a mode on the left, Kath-
rein Power Saving is o, i.e. the LNB is powered perma-
nently.
If the rotary switch is set to a mode on the right, Kath-
rein Power Saving is active and the LNB is switched on
only if at least one receiver in the system is active.
In the factory default setting, Kathrein Power Saving is
turned o.
NOTICE
The settings of the rotary switch are eective only if both subscriber outputs
are powered o.
►Unscrew both connecting cables to interrupt the power supply.

6 / 10
NOTICE
Multi-switches without Kathrein Power Saving do not give signalling to the
end multi-switch. For permanent powering of the LNB, the rotary switch
must be turned to the left side.
NOTICE
Changes in the configuration during operation can lead to undesirable
configurations and malfunction.
►Do not alter the configuration during operation.
Multi-Switch Modes
There are two dierent modes that you can
set:
●A: 8 (EXR ): 8 user bands per output are
available In this mode, the multi-switch
uses the same frequencies as the EXR
single-cable multi-switch series (first
generation).
●B: 12 (EXE):
12 user bands per output are
available. In this mode, the multi-switch
uses the same frequencies as the Kath-
rein EXE single-cable multi-switch series
(second generation).
Satellite positions:
1...4 SAT: The possible positions are presented by means of numbers on the multi-
switch:
●When operated with Universal LNB(s), 2 satellite positions are possible.
● When operated with wideband LNB(s), up to 4 satellite positions are possible.
With one EXD1524/2524 it is possible:
●to receive one satellite in the universal mode.
●to receive two satellites in the wideband mode.
With two EXD1524/2524 it is possible:
●to receive two satellites in the universal mode,
●to receive four satellites in the wideband mode.
To do so, it is necessary to connect the outputs of the two EXD1524/2542 to a splitter
(EBC 110).

7 / 10
The number next to the rotary switch positions, e.g. shows for which position(s) the
multi-switch is responsible.
Pos 1+2 Pos 3+4
EBC
110
LNB
LNB
Pos 1 Pos 2
EBC
110
LNB
Multifeed für 4 Satelliten mit Wideband-LNB* Multifeed für 2 Satelliten mit Quattro-LNB
* for 4 satellites, SCD2 is necessary
Frequency Allocation of Dierent User Bands in Modes A and B
12UB 8UB Location
Bottom Connection Top Connection
UB 1 974 MHz 1284 MHz
UB 2 1076 MHz 1400 MHz
UB 3 1178 MHz 1516 MHz
UB 4 1280 MHz 1632 MHz
UB 5 1382 MHz 1748 MHz
UB 6 1484 MHz 1864 MHz
UB 7 1586 MHz 1980 MHz
UB 8 1688 MHz 2096 MHz
UB 9*)1790 MHz
UB 10 1892 MHz
UB 11 1994 MHz
UB 12 2096 MHz
*)SCD2 is necessary starting from UB 9
Hereby, KATHREIN Digital Systems GmbH declares that the radio equipment types
EXD 1524, order no.: 20510137/EXD 2524, order no.: 20510138
is in compliance with Directive 2014/53/EU. The full text of the EU declaration of
conformity is available at the following internet address: www.kathrein-ds.com
Simplified EU Declaration of Conformity

8 / 10
System Examples (Symbolic Representation)

9 / 10
Type EXD 1524 EXD 2524
Order no. 20510137 20510138
Subscriber connections 2x8 or 2x12 2x8 or 2x12
Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat
Frequency range MHz 5–862 300–2350 5–862 300–2350
Through loss dB - - 3 1.5
Connection loss (terrestrial) dB 11 - 11 -
Sat (AGC) output level dBµV - 94 - 94
Decoupling horiz./vert. dB - 30 - 30
Trunk decoupling dB - - - 40
Sat input level dBµV - 60–90 - 60–90
Subscriber frequency/user band MHz
see Frequency Allocation
of Dierent User Bands in
Modes A and B,p.7
see Frequency Allocation
of Dierent User Bands in
Modes A and B,p.7
Permissible supply voltage at the
subscriber output V 12–14 12–14
Max. current consumption at the
subscriber connection
mA 20 With power supply
unit 20; without power
supply unit 450
Max. permissible voltage at the
subscriber connection
V 19 19
Max. permissible remote feed current
(input horiz. low) mA 500 (2x250 for wideband) -
Max. remote feed current per trunk mA - 1000
Max. supply voltage at DC connection V 18.6 18.6
Protection class IP 30 IP 30
Permissible ambient temperature °C –20 to +55 -20 to +55
Connections F-type connectors F-type connectors
Dimensions mm 102.8 x 148 x 44 111.5 x 148 x 44
Packing unit/weight (pc./kg) 1 (10)/0.51 1(10)/0.4
Power supply unit NCF 18
Order number 205500004
Permissible input voltage range V 100–240 -
Nominal input power at 0-/150-/500 mA load
*)
W 5.4/8.7/15.5 -
Secondary voltage (DC) V 18 -
Protection class II (double insulated)
*)All user bands in operation
Possible Causes of Failure and Troubleshooting
There are two LEDs near the bottom subscriber connection to be able to narrow down causes of
failure in a better way (installation assistance):
LED colour Signal Description
Green LED is on The LNB is powered
Red LED flashes The multi-switch has received and understood
the single-cable command
Technical Data

www.kathrein-ds.com | [e-mail] 9365414/b/STM/1120/GB | Subject to change.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Germany | Phone [phone]
Problem Possible cause Solution
Permanent message:
"Poor or no signal"
No voltage from
receiver
●Make sure there is no short circuit on the
receiver – multi-switch connection.
●
Make sure the receiver is in the single-cable mode.
●Make sure that the outlet does not block
permanent 18 V.
Incorrect operation
mode
Frequency range, user bands or Static Mode on the
receiver and multi-switch must match. If a setting
is changed by means of the rotary switch, briefly
disconnect the multi-switch from the mains to
apply the new settings after the restart.
Incorrect single-
cable command Make sure the receiver is in the single-cable mode.
Poor DiSEqC™
signal
●Use distribution material without diodes to
reduce the power consumption.
●
Use the NCF 18 power supply unit with the EXD 2524.
Incorrect PIN code Check or deactivate the PIN code.
Incorrect assign-
ment
Make sure that user band and frequency match.
Note: SCR address is smaller than the user band
number by 1.
No voltage on the
LNB
●Plug in the power supply unit NCF 18 into the
EXD 1524.
●Make sure there is no short circuit on the
receiver – multi-switch connection.
connect DC block EMU 12, order no. : 273281, to the
cascade input to reduce the load placed on the VL
trunk from the LNB.
Only for UB > 8:
"Poor or no signal"
Receiver does
not support SCD2
according to EN
50607
If possible, perform software update on the
receiver.
Short message:
"Poor or no signal"
or picture stutters at
regular intervals.
Another subscriber
has accessed the
same user band
●Check the menu settings of all the connected
receivers.
●Make sure that the frequencies are assigned to
one receiver only.
Loop-through multi-
switches without Kath-
rein Power Saving do not
function or function only
sometimes
Rotary switch is set
to Kathrein Power
Saving „ON”
Switch o Kathrein Power Saving. Set the rotary
switch to „OFF“.
Disposal
Electronic equipment
Electronic equipment is not domestic waste – in accordance with directive 2012/19/EU OF THE
EUROPEAN PARLIAMENT AND THE COUNCIL dated 4th July 2012 concerning used electrical and
electronic appliances, it must be disposed of properly. At the end of its service life, take this unit
for disposal at a designated public collection point.
