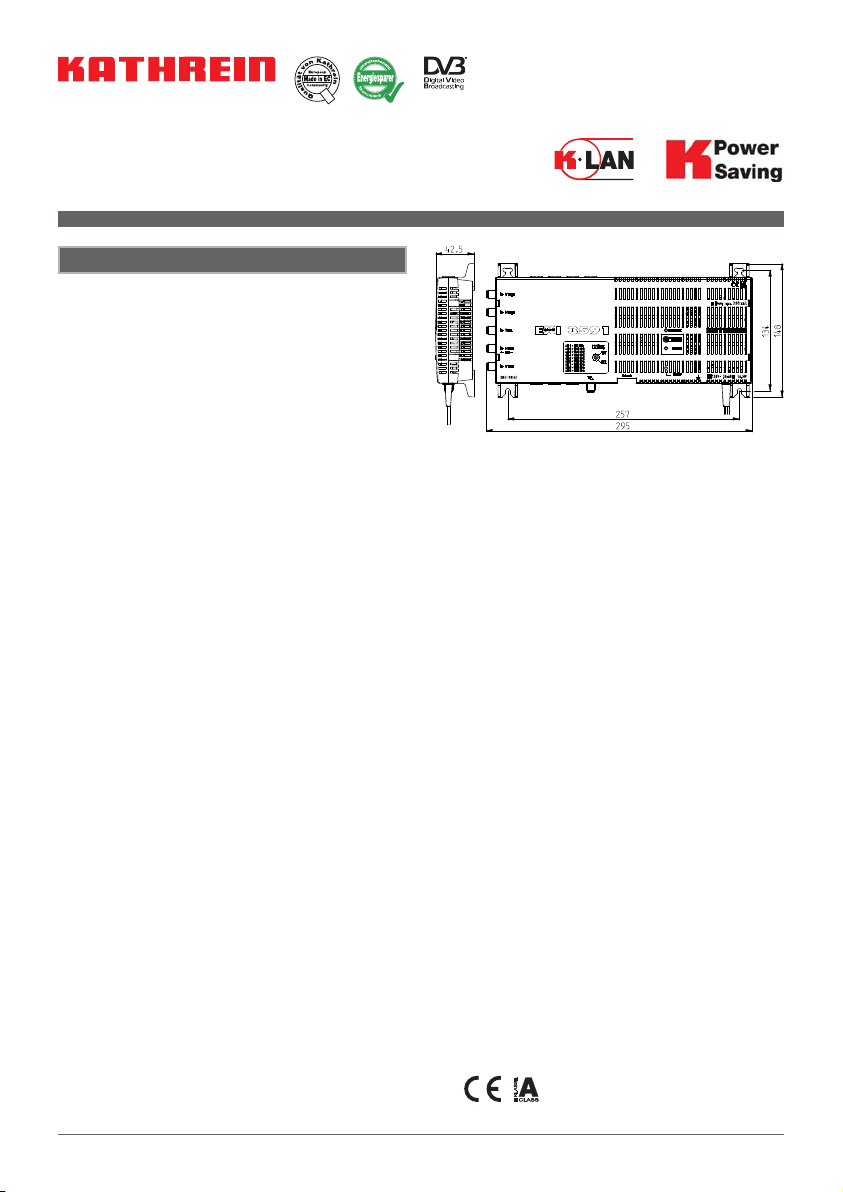

EXI 3591 20510065
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Einkabel-Multischalter mit integriertem Modem
Kaskadierfähiger Einkabel-Multischalter
mit integriertem Modem zur Verteilung
von Sat-ZF-Signalen (vier SAT-Ebe-
nen) und terrestrischen Signalen über
ein Kabel auf bis zu neun Receiver
Der gewählte Transponder wird vom
Multischalter auf einer festen Frequenz
(Userband) bereit gestellt, angesteuert
vom Receiver mit einem DiSEqC™-
Befehlssatz nach EN 50494
Der Multischalter unterstützt den erwei-
terten Einkabel Befehlssatz SCD2 nach
prTS 50607 (siehe dazu auch Punkt
„Hinweise“)
Empfang des terrestrischen Bereiches
auch bei ausgeschaltetem Sat-Recei-
ver möglich
Jedem Receiver ist eine Teilnehmer-
Frequenz (Userband) fest zugeord-
net (ein Twin-Receiver benötigt zwei
Teilnehmer-Frequenzen)
Erstellung eines Heimnetzwerks über
die vorhandene terrestrische Vertei-
lung. Die IP-Daten stehen am Teilneh-
merausgang zur Verfügung. Dadurch
reduziert sich der Installationsaufwand
- es müssen keine neuen Netzwerkka-
bel verlegt werden
PIN Code: Schutz der Teilnehmerfre-
quenz vor Zugriff eines anderen Teil-
nehmers. Eine wohnungsübergreifende
Installation ist dadurch möglich
Merkmale Einkabel-Multischalter
geeignet für DVB-T
Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale
Integrierte, hochselektive Frequenzwei-
che für die IP-Daten
Niedrige Leistungsaufnahme durch
hocheffizientes, kurzschlussfestes
Schaltnetzteil gemäß ERP-Richtlinie
und Stromsparkonzept (der Einkabel-
Multischalter wird mit dem Ausschalten
der Receiver abgeschaltet)
Kathrein-Power-Saving:
Die LNB-Versorgung wird abgeschaltet,
sobald kein Receiver mehr aktiv ist.
Diese Funktion kann deaktiviert wer-
den, wenn Durchgangs-Multischalter
ohne Kathrein-Power-Saving in der
Kaskade verwendet werden
LNB-Fernspeisung über den Eingang
„horizontal low“. Signalisierung Ka-
threin-Power-Saving über den Stamm
„vertikal low“. Alle anderen Eingänge
sind spannungsfrei
Für die Innenmontage


2 / 12
Merkmale integriertes Modem
Modem für das Kathrein-IP über
Koax-System „K-LAN“ (auf Basis des
Standards IEEE 1901)
Ideal für die Netzwerkanbindung von
Receivern, TV-Geräten und Blu-
ray- Playern. Aber auch ein PC und
andere netzwerkfähige Geräte können
komfortabel mit einem Router (z. B.
FRITZ!Box) verbunden werden
> 500-Mbit-Datendurchsatz (Brutto)
ermöglichen mehrere HD-Streams
bei gleichzeitiger Datenübertragung
zwischen PC’s. Dank QoS *)werden
entsprechende Dienste priorisiert
Störsicher durch hohes Schirmungs-
maß
128-Bit-AES-Verschlüsselung. Sichere,
private Netzwerkverbindung durch Ta-
stendruck - keine Software notwendig
Eco Power Mode: Das Modem schaltet
automatisch auf Stand-by und wird
durch das Netzwerk wieder „aufge-
weckt“. Verbrauch: 1,0 Watt im Stand-
by/4,2 Watt im Betrieb
Zubehör
Steckdosen der ESU-Serie sind trotz
eingeschränktem Frequenzbereich für
K-LAN einsetzbar.
Schutz der Anlagenfunktion bei Re-
ceiver-Fehlbetrieb: Abschaltung des
angeschlossenen Receivers, wenn
dieser nicht den Einkabel-DiSEqCTM-
Befehlssatz gemäß EN 50494 ver-
wendet (Abschaltung der Spannung
vom Sat-Anschluss zum Eingang bei
+18 VDC nach ca. 400 ms)
Einzelmodem EXI 01 (BN 20510061):
Zur Rückwandlung der IP-Daten an
den Teilnehmersteckdosen (z. B. zum
Anschluss eines Sat-Receivers mit
Ethernet-Buchse)
Software EXI 700: Zeigt die sichtbaren
Modems eines Netzwerks an (Down-
load über: www.kathrein.de)
Hochpass EXI 90 (BN 20510062):
Werden weitere Multischalter (nicht aus
der EXI-Reihe) kaskadiert und wird das
EXI 01 an einem dieser Multischalter
betrieben, muss der Hochpass auf den
terrestrischen Eingang des Multischal-
ters geschraubt werden. Dadurch
werden in der Kaskade nachfolgende
Multischalter isoliert bzw. die Ein- und
Abstrahlung des IP-Frequenzbereichs
von und zur terrestrischen Antenne ver-
hindert. Im EXI 3591 ist der Hochpass
bereits integriert
*)QoS = Quality of Service

3 / 12
Montage und Sicherheitshinweise
• Die beschriebenen Geräte dienen ausschließlich der Installation von
Satelliten-Empfangsanlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen-
dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur
Folge.
• Die Geräte dürfen nur in trockenen Innenräumen montiert werden.
Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens
4 mm2) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11
und EN 60065 sind zu beachten.
• Befestigungsmittel: Schrauben, max Ø: 4 mm
• Verbindungsstecker: HF-Stecker 75 Ω(Serie F) nach EN 61169-24.
• Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03)
abzuschließen.
Stromführendes Gerät
• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
• Das Gerät ist nur für die Wandmontage vorgesehen! Montieren und Betrei-
ben Sie das Gerät nicht liegend oder auf dem Kopf stehend
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein.
Überhitzungsgefahr!
• Zulässige Umgebungstemperatur -20 bis +55°C
Achtung:
• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände
gestellt werden.
• Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutz-
bar sein.
• Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt
werden.
• Bei größerem Durchmes-
ser des Kabel-Innenleiters
als 1,2 mm bzw. Grat
können die Gerätebuchsen
zerstört werden.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6-1,2 mm gratfrei

4 / 12
Kathrein Power Saving
Wird ein EXI 3591 alleine betrieben oder zusammen mit anderen Multischaltern die das
Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Stand-by-
Schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird der
LNB vom End-Multischalter versorgt.
Multischalter ohne Kathrein-Power-Saving geben keine Signalisierung
an den End-Multischalter. Der Stand-by-Schalter muss für eine dauerhafte
Versorgung des LNB auf „OFF“ stehen.
Typ Bezeichnung Kathrein-Power-Saving Schalterstellung
VWS 2551 Verstärker
Uneingeschränkt nutzbar
Hinweis: Wird der terrestrische
Frequenzbereich genutzt, ist eine
Ortsspeisung des VWS (Verstärker)
nötig.
ON
EBX 2520 Zweifach
Verteiler
Uneingeschränkt nutzbar,
wenn jeder Stamm mit Kathrein-
Power-Saving fähigem End-
Multischalter abgeschlossen ist
ON
EAX 2512 Zweifach
Abzweiger
Nicht Kathrein-Power-Saving
tauglich OFF
VWS 2500 Verstärker Nicht Kathrein-Power-Saving
tauglich OFF
PIN-Code-Schutz
Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder
gestört werden kann, besitzt der Multischalter einen PIN Code Schutz. Dieser ist bei den
Einstellungen des Receivers anzugeben. Jedem Userband ist ein fester PIN zugewiesen.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9
Frequenz
(MHz) 974 1076 1178 1280 1382 1484 1586 1688 1790
PIN 151 052 133 124 205 196 187 178 099

5 / 12
Nur Verteiler ohne Dioden verwenden (EBC 110 oder EBC 114). Der notwen-
dige Diodenschutz erfolgt durch die Steckdosen der ESU-Serie.
Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC
versorgt werden. Zum Übertragen der DiSEqC™ ähnlichen Steuersignale wird
die Versorgung kurzzeitig auf 18 V DC geschaltet. Dauerhaft angelegte 18 V
würden das System blockieren. Aus diesem Grunde empfiehlt sich die Verwen-
dung von Steckdosen der ESU-Serie, die mit einer elektronischen Abschaltung
versehen sind.
Steckdosen der ESU Serie sind im Datenblatt ab 47 MHz spezifiziert. Die ge-
ringe Richtdämpfung der Dosen im Bereich 5 - 47 MHz ist für den Betrieb von
K-LAN Modems in diesem Falle aber von Vorteil. Die Dosen können also pro-
blemlos eingesetzt werden.
Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den
höheren Frequenzen zuzuordnen.
Der Multischalter (mit integriertem Modem) EXI 3591 wird idealerweise in
Kombination mit dem Einzelmodem EXI 01 betrieben. Der Teilnehmeran-
schluss dieses Multischalters ist terrestrisch speziell angepasst und bietet
dadurch optimale Bedingungen für die Datenraten der Modems zum EXI 3591
aber auch zwischen mehreren EXI 01 untereinander. Ein integrierter Hochpass
zum terrestrischen Eingang verhindert eine ungewollte Verbreitung Ihrer Netz-
werkdaten über eine angeschlossene Antenne.
Um eine optimale Performance zu erzielen, achten Sie bei Ihrer gesamten Ver-
teilung darauf, dass der Frequenzbereich von 5 bis 68 MHz unterstützt wird.
Angeschlossene Receiver müssen für den Einkabelbetrieb nach EN 50494
ausgelegt sein. Um das Userband 9 nutzen zu können, muss der Receiver
außerdem den neuen Einkabelstandard SCD2 nach pr TS 50607 beherrschen.
Hinweise
Inbetriebnahme des Modems
Das integrierte Modem im Multischalter EXI 3591 sowie das Kathrein-Modem EXI 01 sind
ab Werk mit einem Netzwerkschlüssel gesichert. Zur einfachen Inbetriebnahme zweier
Modems müssen diese mit einem Koaxialkabel an der Buchse verbunden werden.
Die zu verbindenden Netzwerkgeräte, z. B. Router und Receiver, werden mit dem bei-
gelegten Ethernet-Kabel an der vorgesehenen RJ 45-Buchse angeschlossen. Die LEDs
„Power“ und „Coax/Link“ leuchten. Die Datenverbindung ist hergestellt. Es können bis zu
64 Modems miteinander verbunden werden.
Zusätzliche Sicherheit:
In einem koaxialen Verteilsystem „sehen“ sich alle angeschlossenen Kathrein-Modems.
Möchten Sie ein privates Netzwerk mit den Ihnen gehörenden Modems bilden, gehen Sie
wie folgt vor:

6 / 12
1. Drücken Sie ca. 12 Sekunden auf den Taster „Pairing“. Beide LED erlöschen kurzzeitig.
Der Netzwerkschlüssel ist gelöscht. Die LED „Power“ leuchtet „Coax/Link“ bleibt aus.
Führen Sie diesen Schritt bei allen Ihren Geräten, die Sie zu einem privaten Netzwerk
hinzufügen möchten, durch!
2. Drücken Sie nun bei einem Ihrer Modems kurz (ca. 1 Sekunde) auf den Taster „Pairing“.
Die LED „Power“ fängt an zu blinken. Drücken Sie nun beim nächsten Modem kurz auf
den Taster „Pairing“. Beide Modems handeln einen
geheimen Netzwerkschlüssel aus und verbinden sich miteinander. Sie haben für das
Drücken des zweiten Tasters ca. drei Minuten Zeit. Ist der Vorgang abgeschlossen,
leuchten beide LED wieder konstant. Jedes weitere Modem kann auf die gleiche Weise
zum privaten Netzwerk hinzugefügt werden. Das Pairing kann von jedem Modem Ihres
privaten Netzwerks gestartet werden.
Zurücksetzen:
Mit dem Taster „Reset“ wird das Modem auf Werkseinstellung zurückgesetzt. Da hierbei
auch der originale Werks-Netzwerkschlüssel gesetzt wird, wird das Modem wieder allge-
mein sichtbar und gehört nicht mehr zum privaten Netzwerk.
Stand-by:
Das Modem schaltet nach einigen Minuten ohne Datenverkehr automatisch in den Stand-
by-Modus. Die LED „Power“ blinkt langsam (Rot - Grün).
LED ... Status Modem
„Power“ LED Leuchtet grün Bei Betrieb
Leuchtet rot Stand-by
Ist aus Keine Spannungsversorgung
„Coax/Link“ LED Leuchtet grün Verbindung im Koaxnetz hergestellt (optima-
le Verbindung)
Leuchtet orange Verbindung noch gut
Leuchtet rot Schlechte Verbindung - Datendurchsatz
vermindert
Ist aus Dämpfung zu hoch (> 90 dB), Unterbrechung
oder kein passender Netzwerkschlüssel
Ethernetbuchse
LED links Blinkt orange Ethernet-Aktivität
LED rechts Leuchtet grün GBit-Verbindung
Ist aus bei ≤100-MBit-Verbindung
Übersicht LED

7 / 12
Taster wird ... Löst folgende Aktion aus ...
Pairing Kurz gedrückt
(1-3 Sekunden)
Weiteres Modem wird verbunden
Lang gedrückt
(ca. 12 Sekunden)
Modem wird zum Verbinden in ein privates
Netz vorbereitetet. Netzwerkschlüssel wird
gelöscht
Reset Kurz gedrückt
(1-3 Sekunden)
Rücksetzen auf Werkseinstellung. Werks-
Netzwerkschlüssel wird gesetzt
Übersicht Taster
Typ EXI 3591
Multischalter
Bestell-Nr. 20510065
Teilnehmeranschlüsse 1 x 9
Eingänge 1 x terrestr. 4 x Sat-ZF
Frequenzbereich MHz 87,5-862 950-2150
Anschlussdämpfung (terrestrisch) dB 9 -
Ausgangspegel Sat (AGC) dBμV- 88
Entkopplung horiz./vert. dB - 30
Eingangspegel Sat dBμV - 55-80
Teilnehmer-Frequenz/Userband
Receiver 1
Receiver 2
Receiver 3
Receiver 4
Receiver 5
Receiver 6
Receiver 7
Receiver 8
Receiver 9
MHz 2-68/87,5-862
974/1
1076/2
1178/3
1280/4
1382/5
1484/6
1586/7
1688/8
1790/9
Schirmungsmaß dB 5-300 MHz > 85; 300-470 MHz > 80
470-1000 MHz > 75; 1000-2400 MHz > 55
Zul. Versorgungsspannung am Teilnehmer-Ausgang V 12-14
Max. Stromaufnahme über den Teilnehmeranschluss mA 10
Eingangsnennspannung V 230 (47-63 Hz)
Zulässiger Eingangsspannungsbereich V 207-253
Eingangsnennleistung bei 0-/150-/300-mA-Last
1)
W 6,1/9,2/12,2
Spannung sekundär (Eingang „horiz. low“) V 18
Max. zul. Fernspeisestrom (Eingang „horiz. low“) mA 300
Technische Daten

8 / 12
Integriertes Modem
Frequenzbereich IP (IEEE 1901) MHz 2-68 2)
Bruttodatenrate Mbit 500
Stromaufnahme des Modems mA Max. 200
Leistungsaufnahme bei max. Datenrate W Ca. 4,2
Leistungsaufnahme im Stand-by W Ca. 1,0
Anschlüsse RJ45
Unterstützte Standards IEEE1901
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur °C - 20 bis + 55
Anschlüsse F-Connectoren
Abmessungen mm 295 x 148 x 42,5
Verpackungs-Einheit/Gewicht St./kg 1 (10)/ca. 0,7
1)
Alle neun Teilnehmer-Frequenzen/Userbands in Betrieb, Modem im Stand-by
2)
Davon aktuell genutzt: 8-68 MHz

9 / 12
Anlagenbeispiele (Symbolische Darstellung)
Netzwerk-Kabel
Sat(Koaxial)-Kabel
DVB-T(Koaxial)-Kabel
NAS
Op
pt
t
ional
na
n
n
a
al
a
a
a
l
l
a
al
al
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
n
a
a
n
n
a
a
pt
io
ion
n
n
n
n
DHCP-Server,
Router (z. B. Fritzbox)
Netzwerk
Twin-Receiver
Sat-Signal
Sat-Signal +
Netzwerk
2x Sat-Signal +
Netzwerk
Twin-Receiver
3x Sat-Signal +
Netzwerk

10 / 12
6
6
*) Steckverbinder EMU 250
**) Überspannungsschutz KAZ 11/KAZ 12
***) Trennung des IP-Frequenzbereichs von und zur terrestrischen Antenne bzw. anderen Multischaltern erfolgt durch aufgeschraubten
Hochpass EXI 90
****) Trennung des IP-Frequenzbereichs von und zur terrestrischen Antenne bzw. anderen Multischaltern erfolgt hier durch integrierten
Hochpass in der EXI 3591
Stand-by-Schalter auf „on“:
So lange mindestens ein Receiver in der
Anlage aktiv ist, wird das LNB versorgt.
Sind alle Receiver in der Anlage inaktiv
(Stand-by-Modus oder ganz ausgeschal-
tet), wird das LNB abgeschaltet.
Stand-by-Schalter auf „off“:
LNB wird immer versorgt

11 / 12
Problem Mögliche Ursache Fehlerbehebung
Dauerhafte Meldung :
„schlechtes oder kein
Signal“
Es liegt keine
Spannung vom
Receiver an
Kurzschluss auf der Verbindung
Receiver - Multischalter.
Receiver nicht im Einkabelmodus.
Steckdose blockt dauerhafte 18V
Falscher
Einkabelbefehl Receiver nicht im Einkabelmodus
Falscher PIN-Code PIN-Code-Nummer überprüfen
oder deaktivieren
Falsche
Zuordnung
UB und Frequenz stimmen nicht überein.
Achtung: SCR Nr. ist nicht gleich UB Nr.
Keine Spannung
am LNB
Netzstecker EXI 3591 nicht eingesteckt.
Kurzschluss auf der Verbindung
Receiver - LNB
Nur UB 9:
„schlechtes oder kein
Signal“
Receiver unter-
stützt kein SCD2
nach prTS50607
Wenn möglich Software-Update bei
Receiver durchführen
Kurze Meldung:
„Schlechtes oder kein
Signal“, bzw. Bild
ruckelt in regel-
mäßigen Abständen
Ein anderer Teil-
nehmer greift auf
das selbe UB zu
Menü-Einstellungen aller angeschlossenen
Receiver prüfen.
Auf eindeutige Frequenzvergabe achten.
Durchgangs-Multi-
schalter ohne
Kathrein-Power-
Saving gehen nicht
oder nur manchmal
Stand-by-Schalter
auf „ON“
Stand-by-Funktion ausschalten.
Stand-by-Schalter auf „OFF“
LED „Coax/Link”
leuchtet nicht
Keine Koax-
Verbindung
Auf kurzschlussfreie Verbindung
der Koaxial-Kabel achten
Dämpfung
zwischen den Mo-
dems ist zu hoch
Überprüfen Sie ob die verwendeten
Komponenten Ihrer Verteilung den
Frequenzbereich 5-68 MHz abdecken
Kein Pairing
Das Modem hat noch keinen gültigen
Netzwerkschlüssel. Führen Sie die
Punkte bei Inbetriebnahme durch
Mögliche Fehlerursachen und deren Behebung

936.4553/-/VKDT/0813/DE - Technische Änderungen vorbehalten!
Internet: www.kathrein.de
KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon [phone] • Fax [phone]
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß
Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt
werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung
an den dafür vorgesehenen öffentlichen Sammelstellen ab.

1 / 12
EXI 3591 20510065
Sat-IF distribution system (4 x sat-IF)
Single cable multi-switch with integrated modem
Cascadable single-cable multi-switch
with an integrated modem for the
distribution of Sat-IF signals (four Sat
polarisations) and terrestrial signals to
up to nine receivers
The selected transponder is transmit-
ted by the multi-switch on a fixed fre-
quency (user band), controlled by the
receiver with a DiSEqC™ command
set conforming to EN 50494
The multi-switch supports the extended
single-cable set of commands SCD2
conforming to prTS 50607
(see also “Notes” section)
Terrestrial signals can be received
even when the satellite receiver is
switched off
Each receiver is assigned a fixed
subscriber frequency (a twin receiver
requires two subscriber frequencies)
Creation of a home network using the
existing terrestrial distribution. The IP
data is available on every subscriber
output. Installation complexity is redu-
ced as no additional network cabling is
required.
PIN Code: Protects the user frequency
from being accessed by another user.
This allows an installation in an apart-
ment building
Features single-cable multi-switch
geeignet für DVB-T
Integrated AGC (Automatic Gain Con-
trol) ensures a constant output level in
the Sat-IF range
Integrated, highly-selective frequency
diplexer for IP data
Low power consumption due to highly
efficient, short-circuit proof switched-
mode power supply unit in compliance
with ERP guideline and energy-saving
concept (the single-cable multi-switch
is switched off whenever the connected
receiver is switched off)
Kathrein-Power-Saving: LNB supply is
switched off as soon as all receivers
are inactive. This function can be de-
activated if loop-through multi-switches
without Kathrein Power Saving are
used in the cascade
LNB remote feeding via the horizontal
low input.Signaling Kathrein power
saving over the trunk “vertical low.” All
other inputs are voltage-free
For indoor installation


2 / 12
Features built-in modem
Modem for Kathrein IP over coax sys-
tem “K-LAN” (based on the standard
IEEE 1901)
Ideal for networking of receivers,
TV sets and Blu-ray players. Other
network-capable units such as PCs can
also be easily connected using a router
(e.g. FRITZ!Box)
> 500-Mbit data throughput (gross)
allows several HD streams during si-
multaneous data transmission between
PCs. Due to QoS *)relevant services
are prioritised
High screening values ensure distur-
bance security
128 bit AES encryption: Secure, private
network connection at the press of a
button - no software required
Eco Power Mode: The modem switch-
es automatically to “stand-by” and is
“woken up” again through the network.
Consumption: 1.0 watts in stand-by
mode/4.2 watts in operational mode
Accessories


Sockets of the ESR series are used
despite limited frequency range for
K-LAN.
Protection of the system function in
receiver malfunction: power of the
connected receiver, if this is not the
single-cable DiSEqCTM instruction set
according to EN 50494 is used (cutting
off the power from the satellite terminal
to input at +18 VDC to 400 ms)
End-user modem EXI 01 (Order no.
20510061): To reconvert IP data on
subscriber outlets (e.g. to connect a
satellite receiver with an Ethernet port)
Software EXI 700: Shows the function-
ing modems in a network (Downloada-
ble from: www.kathrein.de)
High pass EXI 90 (BN 20,510,062): If
additional multi-switch (not from the
EXI series) cascade and the EXI 01 is
operated at one of these multi-switch,
the high-pass must be screwed onto
the terrestrial input of the multiswitch.
This subsequent multiswitches are
isolated and prevented the incoming
and outgoing radiation of the frequency
range of IP and terrestrial antenna in
the cascade. EXI 3591 in the high-pass
is already integrated
*)QoS = Quality of Service

3 / 12
Installation and Safety
• The equipment described is designed solely for the installation of satellite
receiver systems.
• Any other use or failure to comply with these instructions will void the
warranty or guarantee.
• The equipment may only be installed in dry areas indoors. Do not install on
or against highly combustible materials.
• WFS 55 units must be earthed when installed. (Cu, minimally 4 mm²)
• The safety regulations set out in the current EN 60728-11 and EN 60065
standards must be complied with.
• Fixings: Screws, max. Ø: 4 mm.
• Connectors: RF connector 75 Ω(series F) according to EN 61169-24.
• Unused RF ports must be terminated with 75 Ωresistors (e.g. EMK 03).
Current-carrying device.
• Do not open the unit or tamper with it!
• When working on the system always unplug the power supply unit from
the wall socket!
• The device is intended only for wall mounting! Do not install the device
lying flat or on its top, or operate it in this position.
• Ensure adequate clearance! Clearance all round at least 5 cm!
• Free circulation of air must be possible to discharge the heat emitted by
the unit. Danger of overheating!
• Ambient temperature range: -20 to +55°C
Caution:
• No liquid-filled items may be placed on top of the power supply unit.
• The power supply unit must not be exposed to dripping or splashing water.
• The mains plug must be easily accessible and operable.
• The only reliable method of disconnecting the unit from the mains is to
unplug it.
.• An inner cable conductor
diameter greater than 1.2
mm, or the presence of
burrs may damage the
sockets on the unit.
Max. 2 mm
excess
length
Tightening
torque 3.4 Nm
(danger of over-
winding)
Diameter 0.6-1.2
mm free of burrs

4 / 12
Kathrein Power Saving
If an EXI 3591 is run on its own or alongside other multi-switched Kathrein-Power-Saving-
logo devices, then Kathrein power saving switch can be activated with the “On” button. If a
receiver is switched on in the cascade, from the end of the LNB multiswitch is powered.
Multi-switches without Kathrein Power Saving do not give signalling to the
end multi-switch. The stand-by switch must be set to “OFF” for permanent
powering of the LNB.
Type Product type Kathrein Power Saving Switch position
VWS 2551 Amplifiers
Can be used without restriction
Note: If the terrestrial frequency
range is used, the VWS (amplifier)
must be locally powered.
ON
EBX 2520 Two-way splitter
Can be used without restriction if
each trunk has been terminated
with a Kathrein Power Saving-
capable end multi-switch.
ON
EAX 2512 Two-way tap Not compatible with
Kathrein Power Saving OFF
VWS 2500 Amplifiers Not compatible with
Kathrein Power Saving OFF
PIN code protection
The multi-switch is protected by a PIN code in order to prevent the set userband from being
used/disturbed by another subscriber. This should be specified in the receiver settings. A
fixed PIN has been assigned to each userband.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9
Frequency
(MHz) 974 1076 1178 1280 1382 1484 1586 1688 1790
Pin 151 052 133 124 205 196 187 178 099

5 / 12
Only use splitters without diodes (EBC 110 or EBC 114). The required diode
protection is provided by outlets from the ESU series.
By definition the system is designed so that single-cable units are supplied with
14 V DC. The power supply is briefly switched to 18 V DC if control signals si-
milar to DiSEqC™have to be transmitted. Continuous application of 18 V would
block the system.
Sockets of the ESR series are specified in the data sheet from 47 MHz. The
very small directional losses in the range 5-47 MHz used in the K-speed mo-
dems in this case, is an advantage. They can therefore be used without any
problems.
It is recommended to assign the outlets with the shorter cable lengths the higher
frequencies.
The multi-switch (with integrated modem) EXI 3591 is ideally used in combinati-
on with the single modem EXI 01.The subscriber of this multi-switch is specially
adapted to terrestrial and offers the optimum conditions for the data rates of the
modem to EXI 3591 but also between multiple EXI 01s. An integrated high pass
filter for terrestrial input prevents unwanted distribution of your network data on
a connected antenna.
To achieve optimum performance, make sure when your entire distribution that
supports the frequency range 5-68 MHz.
The receivers that are connected must be designed for single-cable operation
conforming to EN 50494. In order to use userband 9, the receiver must also
support the single-cable standard SCD2 as per prTS 50607.
Notes
Startup of the modem
The integrated modem in the multi-switch EXI 3591 and the Kathrein modem EXI 01 are
secured from the factory with a network key. For easy operation of these two modems must
be connected to a coaxial cable to the socket . Connected to the network devices
such as routers and receivers are connected using the supplied Ethernet cable to the pro-
vided RJ-45 jack. The LEDs „Power“ and „Coax / Link“ light. The data link is established.
Up to 64 modems may be connected to each other.
Additional security:
“Ensure” that in a coaxial distribution system all the modems connected are Kathrein. If you
want to build a private network with your own modems, proceed as follows:

6 / 12
1. Press about 12 seconds on the button „pairing“. Both LEDs go out momentarily. The
network key is deleted. The LED “power” lights “Coax/link” is missing. Perform this step
on all your devices that you want to add to a private network through!
2. Now click on one of your modems short (approximately 1 second) on the button “pairing”.
The “Power” LED starts blinking. Now press the next button shortly modem “pairing”.
Both modems negotiate a secret network key and connect to each other. You have
about three minutes for pressing the second button. When the process is completed,
both LEDs light up constantly again. Each additional modem can be added in the same
manner to the private network. The pairing can be started from any modem in your
private network.
Reset:
With the “Reset” button, the modem to factory setting reset. Since in this case also the origi-
nal factory network key is set, the modem is generally visible again and no longer belongs
to the private network.
Stand-by:
Modem switches after a few minutes without traffic automatically to stand-by mode.
The “Power” LED blinks slowly (red - green).
LED ... Status Modem
“Power” LED Lights up green In operation
Lights up red Stand-by
Is off No power supply
“Coax/Link” LED Lights up green Connection made in coax networks
(optimal combination)
Lights up orange Connection still good
Lights up red Poor connection - data throughput decreases
Is off Damping is too high (> 90 dB),
interruption or no suitable network key
Ethernet socket
LED left Blinks orange Ethernet activity
LED right Lights up green Gigabit connection
Is off At ≤100 MBit connection
Overview LED

7 / 12
Button is ... Solves the following action ...
Pairing Pressed briefly
(1-3 seconds)
Another modem is connected
Pressed
(about 12 seconds)
Modem is prepared inlet for connection to a
private network. Network key is deleted
Reset Pressed briefly
(1-3 seconds)
Resetting to factory settings.
Factory network key is set
Overview button
Type EXI 3591
Multi-switch
Order no. 20510065
Subscriber connections 1 x 9
Inputs 1 x terrestrial 4 x Sat-IF
Frequency range MHz 87.5-862 950-2,150
Tap loss (terrestrial) dB 9 -
Output level Sat (AGC) dBμV- 88
Decoupling horiz./vert. dB - 30
Input level Sat dBμV - 55-80
Participants frequency/User band
Receiver 1
Receiver 2
Receiver 3
Receiver 4
Receiver 5
Receiver 6
Receiver 7
Receiver 8
Receiver 9
MHz 2-68/87.5-862
974/1
1,076/2
1,178/3
1,280/4
1,382/5
1,484/6
1,586/7
1,688/8
1,790/9
Screening factor dB 5-300 MHz > 85; 300-470 MHz > 80
470-1,000 MHz > 75; 1,000-2,400 MHz > 55
Permissible supply voltage at the subscriber output V 12-14
Max. current drain through subscriber output mA 10
Nominal input voltage V 230 (47-63 Hz)
Permissible input voltage range V 207-253
nput power at 0-/150-/300-mA-Last
1)
W 6.1/9.2/12.2
Secondary voltage (input “horiz. low”) V 18
Max remote current (input “horiz. low”) mA 300
Technical data
