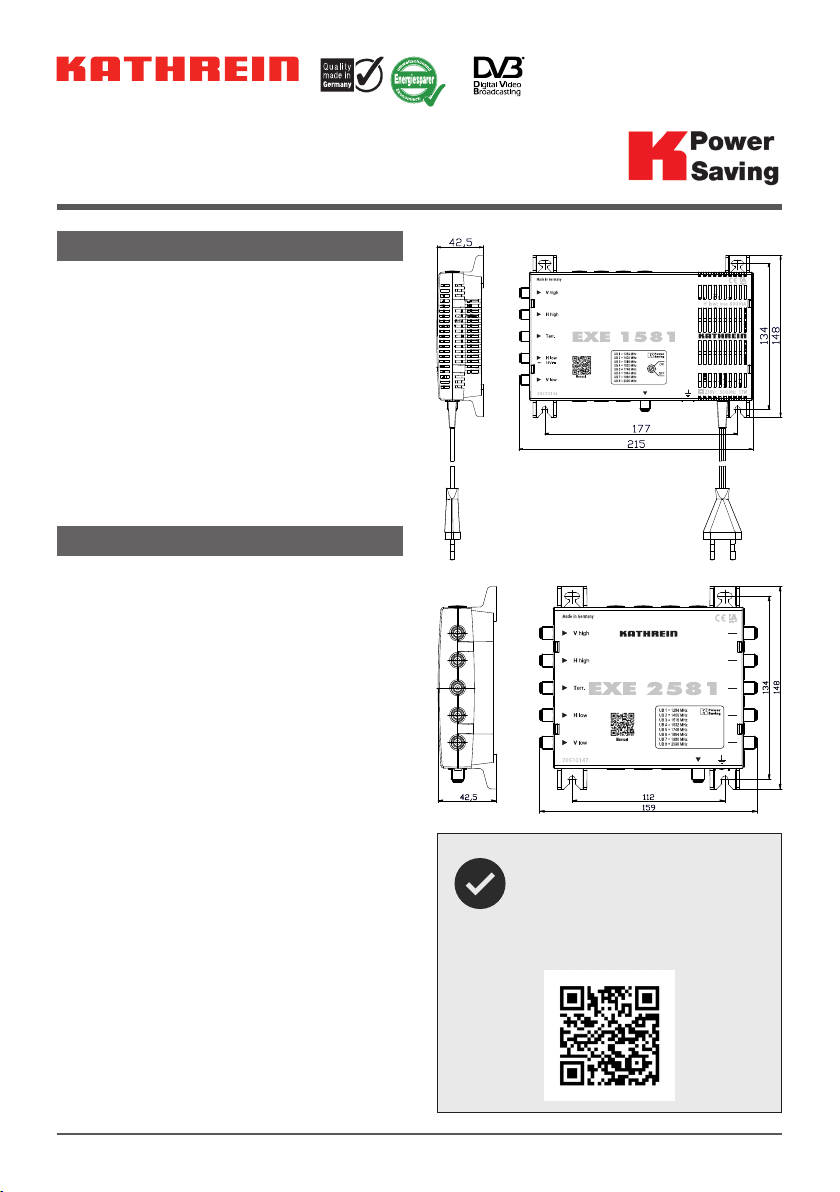

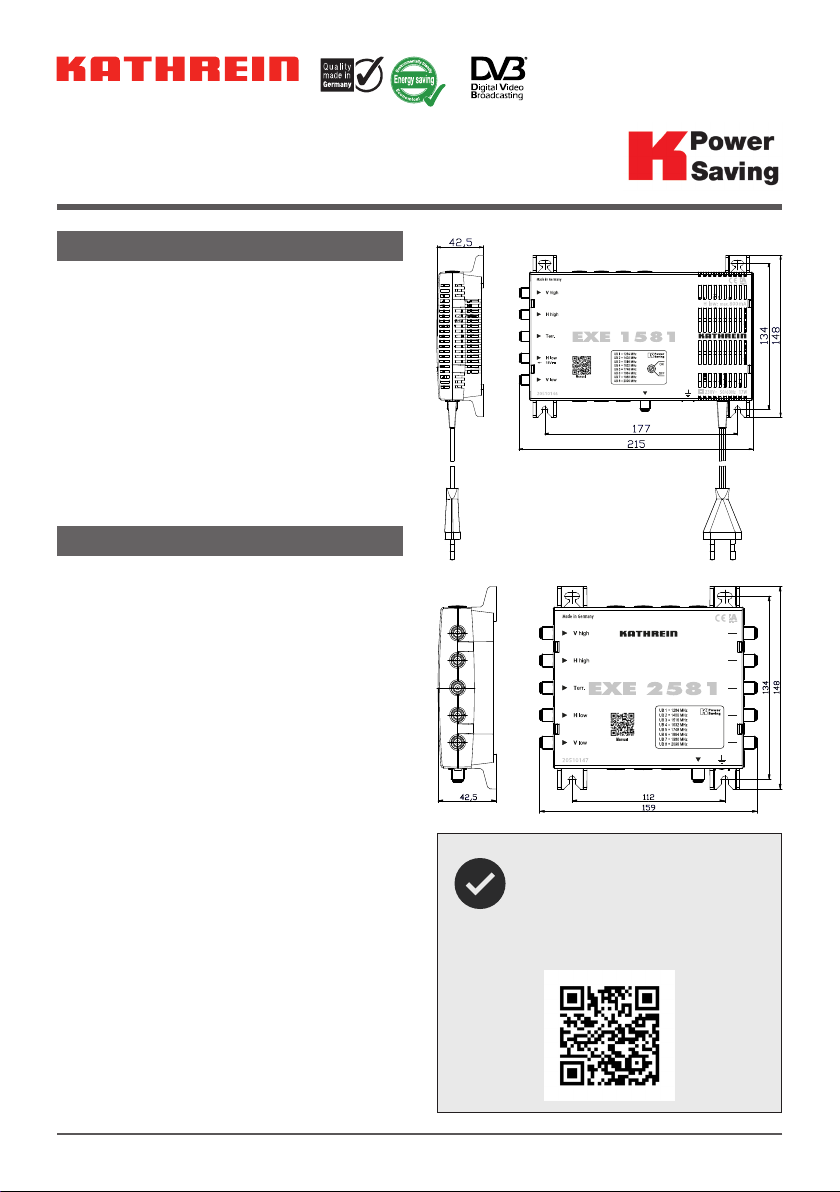

geeignet für DVB-T/T2
1 / 8
Sat-ZF-Verteilsystem (4 x SAT-ZF)
Einkabel-Multischalter
EXE 1581 20510146
EXE 2581 20510147
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
►Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
►Dieses Dokument während der
Lebensdauer des Geräts aufbewahren.
Das Dokument an nachfolgende
Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
finden Sie unter www.kathrein.com.
Merkmale
■Kaskadierfähige Einkabel-Multischalter
zur Verteilung von Sat-ZF-Signalen
(vier SAT-Ebenen) und terrestrischen
Signalen über ein Kabel auf bis zu acht
Receiver
■Userbandfrequenzen kompatibel zu
früheren Kathrein-Modellen
■Einkabelbefehlssatz EN 50494 und der
neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
■Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung
■Multi-Tunergeräte, z. B. UFSconnect
926, können mit einer Vielzahl von
Userbändern auf einer Niederführung
versorgt werden
■PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
■Es können bis zu acht Multischalter
kaskadiert werden
Bitte beachten Sie, dass Sie
diese Gebrauchsanleitung
auch mit dem QR-Code auf
der Frontseite des Multi-
schalters abrufen können:

2 / 8
■Durch das Stromsparkonzept
verbraucht der Multischalter keinen
Strom, wenn alle Empfänger ausge-
schaltet sind. Ist Kathrein Power
Saving aktiv, wird zusätzlich die Versor-
gung des LNBs abgeschaltet
■QR-Code
■Für die Innenmontage
■
EXE 1581
■Einkabel-Multischalter für bis zu acht
Receiver, mit integriertem, hochezi-
entem und kurzschlussfestem Schalt-
netzteil gemäß ERP Richtlinie
■Kathrein Power Saving mit Dreh-
schalter ein- und ausschaltbar
EXE 2581
■Durchgangsmultischalter zur Anla-
generweiterung um einen Einkabelan-
schluss mit 8 Userbändern
■Kathrein-Power-Saving:
Sobald kein Receiver mehr aktiv ist,
erfolgt eine Signalisierung an den End-
Multischalter über den Stamm vertikal
low, der dann die LNB-Spannungsver-
sorgung abschaltet.
Lieferumfang
EXE 1581:
●EXE 1581
●Gebrauchsanleitung
EXE 2581:
●EXE 1581
●Gebrauchsanleitung
Lagerung und Transport
►Das Gerät in der Originalverpackung transportieren und trocken lagern.
►Sicherstellen, dass kein Kondenswasser gebildet wird.
Bestimmungsgemäßer Gebrauch
►Die beschriebenen Geräte dienen ausschließlich der Installation von Satellitenemp-
fangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
►Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshin-
weises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
►Der Hersteller haftet nicht für Unfälle des Anwenders am geöneten Gerät.
►Eigenmächtiges Önen und Reparaturversuche führen zum Verlust des Gewährleis-
tungsanspruchs.

3 / 8
Sicherheitshinweise
Lebensgefahr durch elektrische Spannung und sich daraus ergebende Brandge-
fahr!
Unsachgemäße Eingrie können die elektrische Sicherheit des Gerätes
gefährden.
►Nicht önen oder am Gerät/Netzgerät manipulieren.
►Bei Arbeiten an der Anlage immer den Netzstecker aus der Steckdose ziehen.
►Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten.
►Sicherstellen, dass freie Luftzirkulation für die Gerätekühlung möglich ist.
►Auf das Gerät/Netzgerät keine mit Flüssigkeit gefüllten Gegenstände stellen.
►Das Gerät/Netzgerät nicht Tropf- oder Spritzwasser aussetzen.
►Das Gerät/Netzgerät nur bei zulässiger Umgebungstemperatur von -20 bis +55°C
betreiben.
►Das Gerät/Netzgerät muss für Kinder unzugänglich montiert werden.
►
Sicherstellen, dass der Netzstecker ohne Schwierigkeiten zugänglich und benutzbar
ist.
►Beachten, dass das Gerät/Netzgerät nur durch Ziehen des Netzsteckers vom Netz
getrennt werden kann.
►Das Gerät/Netzgerät nur in trockenen Innenräumen montieren.
►Nicht auf oder an leicht entzündlichen Materialien montieren.
►Das Gerät/Netzgerät ist nur für die Wandmontage vorgesehen. Alle anderen Ein-
baulagen sind unzulässig.
►Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN60728-11 und
EN60065 sind zu beachten.
►Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm) zu
versehen.
►Nicht benutzte F-Anschlüsse mit 75  (z. B. EMK 05) spannungsgetrennt abschlie-
ßen.

4 / 8

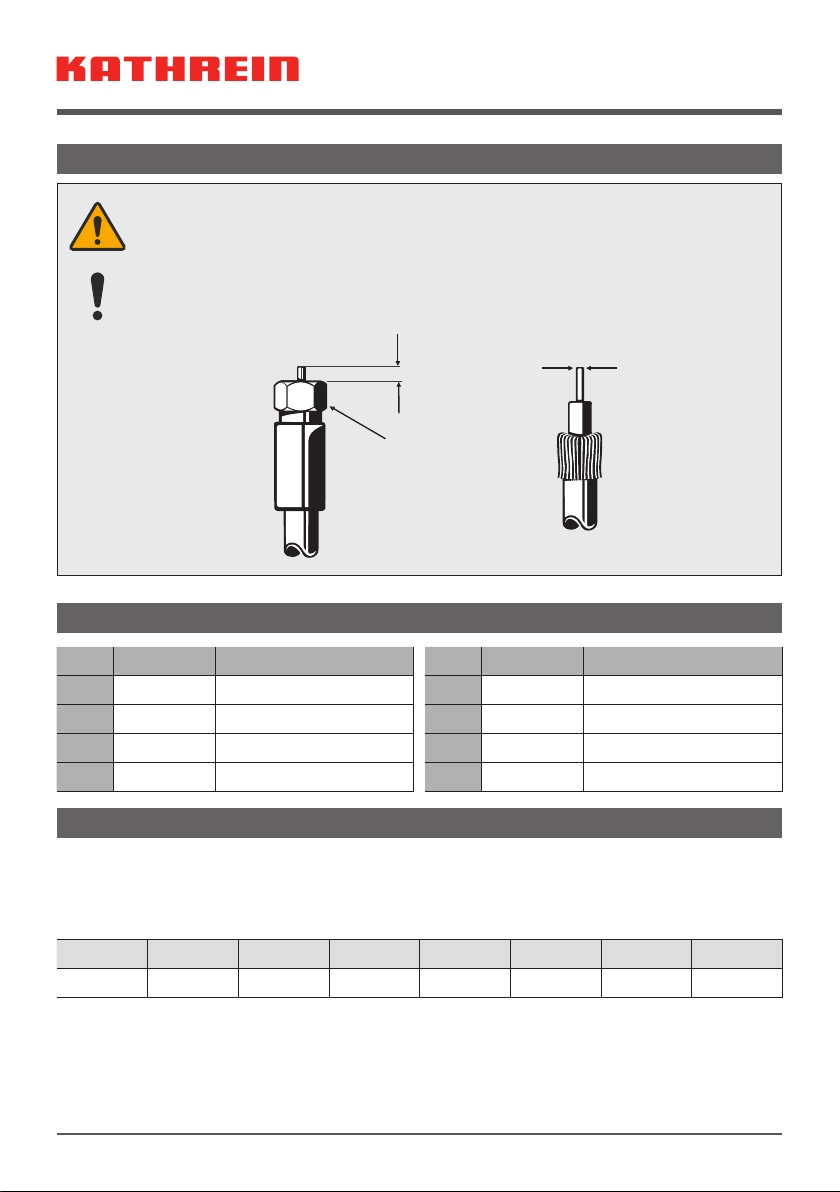

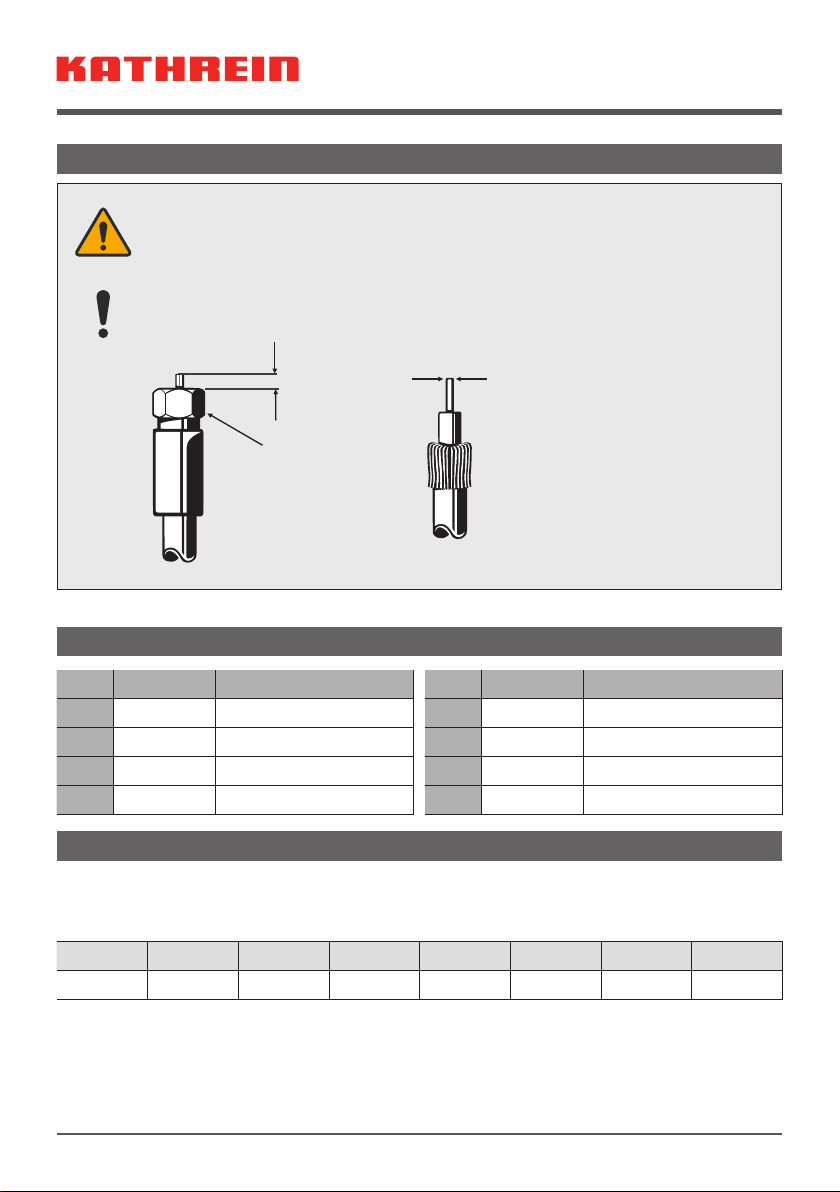

Montagehinweise
►Verbindungsstecker für Koaxialkabel HF-Stecker 75 (Serie F) nach EN61169-24
verwenden.
►Zur Befestigung Holzschrauben (max. Ø 4 mm) verwenden.
Gefahr von Sachschäden!
Nur Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1.2 mm und ohne
Grat verwenden. Auf kurzschlussfreie Montage achten.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6 - 1,2 mm gratfrei
Frequenzzuordnung
Frequenz Standort Frequenz Standort
UB 1 1284 MHz UB 5 1748 MHz
UB 2 1400 MHz UB 6 1864 MHz
UB 3 1516 MHz UB 7 1980 MHz
UB 4 1632 MHz UB 8 2096 MHz
PIN-Code-Schutz
Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder
gestört werden kann, ist es möglich, das Userband durch einen PIN-Code zu schützen.
Dieser ist bei den Einstellungen des Receivers anzugeben. Jedem Userband ist ein fester
PIN zugewiesen.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8
151 052 133 124 205 196 187 178

5 / 8
Nur Verteiler ohne Dioden verwenden (EBC110 oder EBC114). Der notwendige
Diodenschutz erfolgt durch die Steckdosen der ESU-Serie.
Es ist besonders darauf zu achten, dass jedes Userband nur einmal belegt
wird, da sich die Receiver sonst gegenseitig stören. Die Zuordnung der
Frequenzen geschieht im Einstellmenü des Receivers. Je nach Typ kann dies
manuell oder automatisch erfolgen.
Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den
höheren Frequenzen zuzuordnen. Per Definition ist das System so ausgelegt,
dass Einkabelgeräte mit 14VDC versorgt werden.
Zum Übertragen der DiSEqC™ Steuersignale wird die Versorgung kurz-
zeitig auf 18VDC geschaltet. Dauerhaft angelegte 18V würden das System
blockieren. Aus diesem Grund empfiehlt sich die Verwendung von Steckdosen
der ESU-Serie, die mit einer elektronischen Abschaltung versehen sind.
Kathrein-Power-Saving
Wird ein EXE1581 alleine betrieben oder zusammen mit anderen Multischaltern, die das
Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Dreh-
schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das
LNB vom End-Multischalter aus versorgt.
Multischalter ohne Kathrein-Power-Saving geben keine Signalisierung an den
End-Multischalter. Der Drehschalter muss für eine dauerhafte Versorgung des
LNB auf „OFF„ stehen.
SAT-ZF-Verteilmaterial
Typ K-Power-Saving Schalterstellung
VWS 2551 Verstärker uneingeschränkt nutzbar ON
EBX 2520 Zweifachverteiler
uneingeschränkt nutzbar, wenn jeder
Stamm mit Kathrein-Power-Saving-
fähigem End-Multischalter abge-
schlossen ist
ON
EAX 2512 Zweifachabzweiger nicht Kathrein-Power-Saving tauglich OFF
VWS 2500 Verstärker mit BN 20510098 Kathrein-Power-
Saving tauglich; ältere Modelle nicht ON / OFF

6 / 8

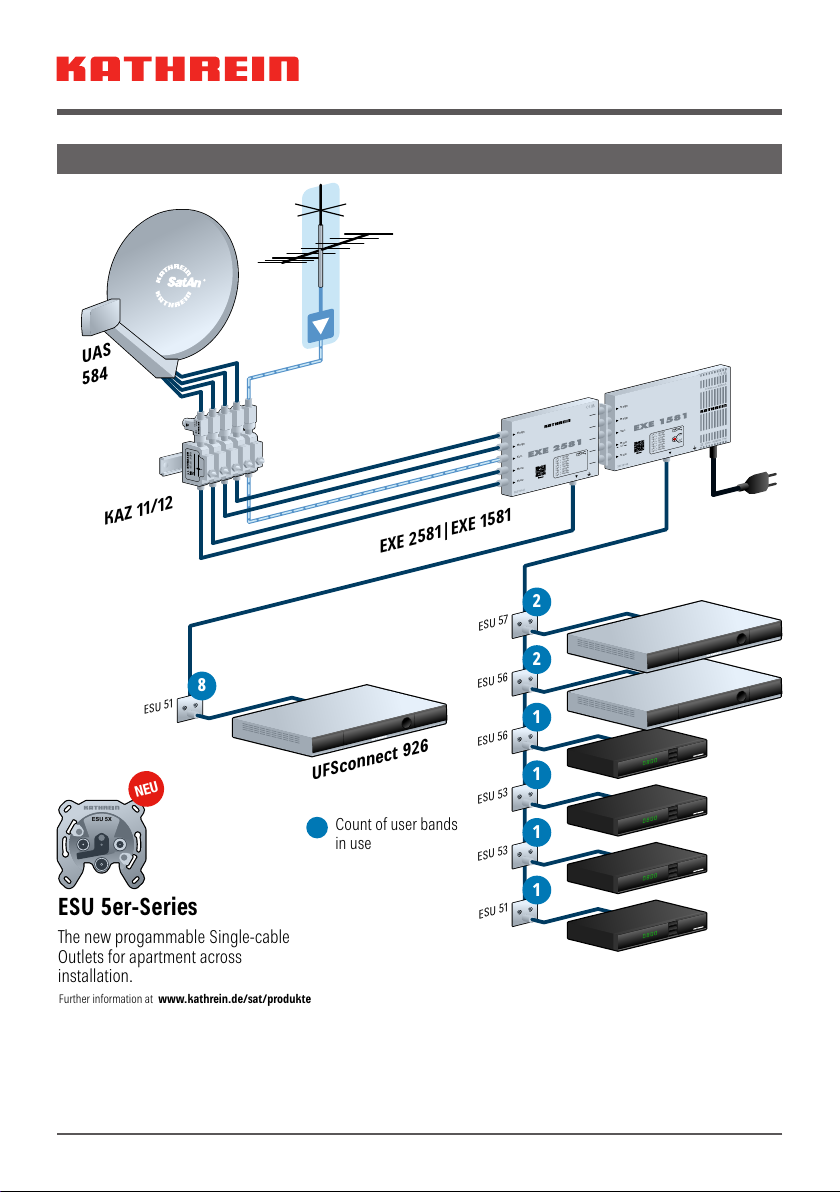

Anlagenbeispiel (symbolische Darstellung)
T
err.
V
high
H
high
V
low
H
low
18V
UB1 = 1284 MHz
UB2 = 1400 MHz
UB3 = 1516 MHz
UB4 = 1632 MHz
UB5 = 1748 MHz
UB6 = 1864 MHz
UB7 = 1980 MHz
UB8 = 2096 MHz
Power
Saving
OFF
ON
KAZ 11/12
UAS
584
KAZ12
21810002
A
KAZ 11
507205
A
8
ESU 51
EXE 2581|EXE 1581
2
ESU 57
2
ESU 56
1
ESU 56
1
ESU 53
1
ESU 53
1
ESU 51
UFSconnect 926
T
err.
V
high
H
high
V
low
H
low
UB1 = 1284 MHz
UB2 = 1400 MHz
UB3 = 1516 MHz
UB4 = 1632 MHz
UB5 = 1748 MHz
UB6 = 1864 MHz
UB7 = 1980 MHz
UB8 = 2096 MHz
Power
Saving
Anzahl genutzter
User Bänder
ESU 5X
NEU
Die neue programmierbare Einkabel-
steckdose für wohnungsübergreifende
Installation.
ESU 5er-Serie
Weitere Informationen unter
www.kathrein.de/sat/produkte

7 / 8
Technische Daten
Typ EXE 1581 EXE 2581
Bestell-Nr. 20510146 20510147
Teilnehmeranschlüsse 1x8 1x8
Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat
Frequenzbereich MHz 5–862 950 – 2150 5–862 950 – 2150
Durchgangsdämpfung dB - - 1,5 1 – 2
Anschlussdämpfung (terrestrisch) dB 11 - 11 -
Ausgangspegel Sat (AGC) dBV - 92 - 92
Entkopplung horiz./vert. dB - 35 - 35
Entkopplung Stamm dB - - - 40
Eingangspegel Sat dBV - 60–90 - 60–90
Teilnehmerfrequenz/Userband MHz siehe Frequenzzuordnung,S.4
Zul. Versorgungsspannung am Teilneh-
merausgang V 12–14 12–14
Max. Stromaufnahme über den Teilneh-
meranschluss
mA 240 240
Max. zul. Spannung am Teilnehmeran-
schluss
V 19 19
Eingangsnennspannung V 230 (47–63 Hz) -
Zulässiger Eingangsspannungsbereich V 207–253 -
Eingangsnennleistung bei 0-/150-/800-mA-
Last*) W 0,2/4,7/18 -
Schutzart II (schutzisoliert)/IP 30 -/IP 30
Zulässige Umgebungstemperatur °C –20 bis +55 –20 bis +55
Anschlüsse F-Connectoren F-Connectoren
Abmessungen mm 215 x 148 x 43 160 x 148 x 43
Verpackungseinheit/Gewicht St./kg 1 (10)/0,65 1 (10)/0,45
*)Alle Userbänder in Betrieb

www.kathrein.com | [email protected]
KATHREIN-Werke KG |Anton-Kathrein-Straße 1-3 |83022 Rosenheim, Germany |Telefon [phone] |Fax [phone]
9360000094/a/STD/0118/DE | Änderungen vorbehalten.
Mögliche Fehlerursachen und Behebung
Problem Mögliche Ursache Fehlerbehebung
Dauerhafte Meldung:
„Schlechtes oder kein
Signal“
Es liegt keine
Spannung vom
Receiver an
●Verbindung Receiver – Multischalter auf Kurz-
schluss überprüfen.
●Sicherstellen, dass der Receiver im Einkabel-
modus ist.
Falscher Betriebs-
modus
Sicherstellen, dass Frequenzbereich und
Userbänder am TV-Gerät/Receiver und Multi-
schalter gleich sind.
Falscher
Einkabelbefehl
Sicherstellen, dass das TV-Gerät/Receiver im
Einkabelmodus ist.
Schlechtes
DiSEqC™-Signal
Verteilmaterial ohne Dioden nehmen, um zu
hohen Stromverbrauch zu reduzieren.
Falscher PIN-Code PIN-Code-Nummer überprüfen oder deakti-
vieren.
Falsche
Zuordnung
Sicherstellen, dass UB und Frequenz überein-
stimmen.
Achtung: SCR-Adresse ist um 1 kleiner als
UB-Nr.
Keine Spannung
am LNB
●Netzstecker EXE 1581 nicht eingesteckt.
●Verbindung Multischalter – LNB auf Kurz-
schluss überprüfen.
●DC-Block EMU12 (BN: 273281) an den Kaska-
deneingang VL anschließen, damit der Stamm
durch das LNB nicht zu stark belastet wird.
Kurze Meldung:
„Schlechtes oder kein
Signal“, bzw. Bild
ruckelt in regelmäßigen
Abständen
Ein anderer Teil-
nehmer greift auf
dasselbe UB zu
●Menüeinstellungen aller angeschlossenen
TV-Geräte/Receiver prüfen.
●Auf eindeutige Frequenzvergabe achten.
Durchgangsmul-
tischalter ohne
Kathrein-Power-Saving
gehen nicht oder nur
manchmal
Drehschalter auf
Kathrein-Power-
Saving „ON”
Kathrein-Power-Saving ausschalten. Dazu
Drehschalter auf „OFF“ stellen.
Entsorgung
Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß
Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom
4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an
den dafür vorgesehenen öentlichen Sammelstellen ab.

suitable for DVB-T/T2
1 / 8
Sat IF Distribution System (4 x Sat IF)
Single-Cable Multiswitch
EXE 1581 20510146
EXE 2581 20510147
About This Guide
This document is part of the product.
►Do not install or use the device until
you have read and understood this
document.
►Keep this document for reference
throughout the service life of the
device. Pass this document on to any
new owner or user.
For the most up-to-date version of this
document, go to www.kathrein.com.
Features
■Cascadable single-cable multiswit-
ches for distribution of digital Sat-IF
signals (four Sat polarities) and terrest-
rial signals via one cable to up to nine
receivers
■User-band frequencies compatible
with the previous Kathrein models
■EN 50494 single-cable command set
and the new, extended EN 50607
(SCD 2) command set are supported
■The integrated AGC (Automatic Gain
Control) ensures that the Sat IF signals
have a constant output level and more
reserve in the distribution
■Multi-tuner devices, e.g. UFSconnect
926, can be supplied with a multitude
of user bands on one drop cable
■PIN code: User frequency protection
from being accessed by another user.
This enables installation across more
than one residence
■Up to eight multiswitches can be
cascaded
Bear in mind that you can
also retrieve these instruc-
tions for use by means of
the QR code on the front
panel of the multiswitch:

2 / 8
■Due to the energy-saving concept, the
multiswitch consumes no energy from
the NCF 18 if all receivers are switched
o. If Kathrein Power Saving is active,
the power supply for the LNBs is also
turned o.
■QR code
■For indoor installation
■
EXE 1581
■Single-cable multiswitch for up to eight
receivers, with an integrated, highly
ecient and short circuit proof power
supply unit in compliance with ERP
guideline
■Kathrein Power Saving can be swit-
ched on and o using the rotary switch
EXE 2581
■Loop-through multiswitch to extend
the system by adding one single-cable
connection with 8 user bands
■Kathrein Power Saving:
As soon as there are no longer any
receivers active, a signal is generated
at the last multiswitch via the vertical
low trunk. This signal then switches o
the LNB power supply
Scope of Delivery
EXE 1581:
●EXE 1581
●Instructions
EXE 2581:
●EXE 1581
●Instructions
Transport and Storage
►Transport the device in its original packaging and store it in a dry place.
►Make sure there is no water condensation build-up.
Intended Use
►The equipment described is designed solely for the installation of satellite receiver
systems.
►Any other use, or failure to comply with these instructions, will result in voiding of
warranty cover.
►The manufacturer is not liable for accidents caused by the user on the opened device.
►Unauthorized opening and repair attempts lead to the loss of the warranty claim.

3 / 8
Safety Instructions
Danger to life from electric shock and fire hazard due to electric current!
Improper intervention can endanger the electrical safety of the device.
►Do not open the device/power supply unit or tamper with it.
►When working on the system, always unplug the mains plug from the wall socket.
►Ensure adequate clearance. Clearance all round must be at least 5 cm.
►Risk of overheating! Make sure there is free circulation of air to dissipate the heat
from the unit.
►Do not place any liquid-filled items on top of the device/power supply unit.
►Do not expose the device/power supply unit to dripping or splashing water.
►Operate the device/power supply unit in the permissible ambient temperature
range of -20 to +55° C only.
►The power adapter must be installed inaccessible to children.
►
Ensure that the power supply unit is easily accessible and usable.
►Pull the plug out of the mains socket to completely disconnect the device/power
supply unit from the mains.
►Install the device/power supply unit in dry indoor areas only.
►Do not install on or against highly combustible materials.
►The device/power supply unit is intended for wall mounting only. All other moun-
ting positions are inadmissible.
►Make sure to comply with the safety regulations set out in the current EN 60728-11
and EN 60065 standards.
►Make sure that the device is equipped with an equipotential bonding conductor
(Cu, at least 4 mm).
►Terminate unused F-type connectors voltage-separated with 75  (e. g. EMK 05).

4 / 8
Installing Instructions
►Connectors for coaxial cables: RF connectors 75Ω (series F) according to
EN61169-24.
►Use wood screws (max. Ø 4 mm) for fastening.
Risk of damage to property!
Use only coaxial cables with a maximum inner conductor diameter of 1.2 mm and no
burr. Pay attention to short-circuit-free installation.
Max. 2 mm
excess length
Clamping torque
max. 3.4 Nm
(danger of over-
winding)
Diameter
0.6 - 1.2 mm free of burrs
Frequency Allocation
Frequency Location Frequency Location
UB 1 1284 MHz UB 5 1748 MHz
UB 2 1400 MHz UB 6 1864 MHz
UB 3 1516 MHz UB 7 1980 MHz
UB 4 1632 MHz UB 8 2096 MHz
PIN Code Protection
To prevent the set user band from being used or disturbed by another subscriber, it is
possible to protect the user band by means of a PIN code. This must be input when
accessing the receiver settings. Each user band is assigned a fixed PIN.
UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8
151 052 133 124 205 196 187 178

5 / 8
Only use splitters with no diodes (EBC 110 or EBC 114). The required diode
protection is provided by outlets of the ESU series.
It is especially important to make sure that each user band is assigned only
once, since otherwise the receivers will generate mutual interference. The
frequencies are allocated on the receiver‘s setting menu. Depending on the
type, this assignment may be manual or automatic.
It is recommended to assign those outlets with the shorter length connec-
tions to the higher frequencies. By definition, the system is designed so that
single-cable devices are supplied with 14 V DC.
The power supply is briefly switched to 18 V DC if DiSEqC™ control signals
have to be transmitted. Continuous application of 18 V would block the
system. For this reason, we recommend the use of the ESU series outlets
which are equipped with an electronic switch-o system.
Kathrein-Power-Saving
If an EXE 1581 is operated as a stand-alone device or in conjunction with other multiswit-
ches which bear the Kathrein Power Saving logo, Kathrein Power Saving can be activated
by setting the rotary switch to “ON”. If a receiver is included in the cascade, the LNB is
supplied from the end multiswitch.
Multiswitches without Kathrein Power Saving do not give signalling to the end
multiswitch. For permanent powering of the LNB, the rotary switch must be
set to “OFF”.
SAT IF Splitter
Typ K-Power-Saving Schalterstellung
VWS 2551 Amplifier Unrestrictedly usable ON
EBX 2520 Two-way splitter
Unrestrictedly usable if each trunk
is terminated by the Kathrein Power
Saving-capable end multiswitch
ON
EAX 2512 Two-way tap Not Kathrein Power Saving capable OFF
VWS 2500 Amplifier BN 20510098 is Kathrein Power Saving
capable; older models are not ON / OFF

6 / 8
System Example (Symbolic Representation)
T
err.
V
high
H
high
V
low
H
low
18V
UB1 = 1284 MHz
UB2 = 1400 MHz
UB3 = 1516 MHz
UB4 = 1632 MHz
UB5 = 1748 MHz
UB6 = 1864 MHz
UB7 = 1980 MHz
UB8 = 2096 MHz
Power
Saving
OFF
ON
KAZ 11/12
UAS
584
KAZ12
21810002
A
KAZ 11
507205
A
8
ESU 51
EXE 2581|EXE 1581
2
ESU 57
2
ESU 56
1
ESU 56
1
ESU 53
1
ESU 53
1
ESU 51
UFSconnect 926
T
err.
V
high
H
high
V
low
H
low
UB1 = 1284 MHz
UB2 = 1400 MHz
UB3 = 1516 MHz
UB4 = 1632 MHz
UB5 = 1748 MHz
UB6 = 1864 MHz
UB7 = 1980 MHz
UB8 = 2096 MHz
Power
Saving
Count of user bands
in use
ESU 5X
NEU
The new progammable Single-cable
Outlets for apartment across
installation.
ESU 5er-Series
Further information at
www.kathrein.de/sat/produkte

7 / 8
Technical Data
Type EXE 1581 EXE 2581
Order no. 20510146 20510147
Subscriber connections 1x8 1x8
Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat
Frequency range MHz 5–862 950 – 2150 5–862 950 – 2150
Through loss dB - - 1,5 1 – 2
Tap loss (terrestrial) dB 11 - 11 -
Output level Sat (AGC) dBV - 92 - 92
Decoupling horiz./vert. dB - 35 - 35
Trunk decoupling dB - - - 40
Input level Sat dBV - 60–90 - 60–90
Subscriber frequency/user band MHz see Frequency Allocation,S.4
Permissible supply voltage at the
subscriber output V 12–14 12–14
Max. current drain through subscriber
output
mA 240 240
Max. permissible voltage at the
subscriber connection
V 19 19
Nominal input voltage V 230 (47–63 Hz) -
Permissible input voltage range V 207–253 -
Nominal input power at 0/150/800 mA
load*) W 0,2/4,7/18 -
Protection class/protection type II (double insulated)/IP 30 -/IP 30
Permissible ambient temperature °C –20 to +55 –20 to +55
Connections F connectors F connectors
Dimensions mm 215 x 148 x 43 160 x 148 x 43
Packing unit/weight St./kg 1 (10)/0,65 1 (10)/0,45
*)All user bands in operation

www.kathrein.com | [email protected]
KATHREIN-Werke KG |Anton-Kathrein-Straße 1-3 |83022 Rosenheim, Germany |Telefon [phone] |Fax [phone]
9360000094/a/STD/0118/GB | Subject to change.
Possible Causes of Failure and Troubleshooting
Problem Possible Cause Solution
Permanent message:
“Poor or no signal”
No voltage from
receiver
●Make sure there is no short circuit on the
receiver – multiswitch connection.
●Make sure the receiver is in the single-cable
mode.
Incorrect operation
mode
Frequency range and user bands on the TV/
receiver and multiswitch must match.
Incorrect single-
cable command
Make sure the TV/receiver is in the single-
cable mode.
Poor DiSEqC™
signal
Use distribution material without diodes to
reduce the power consumption.
Incorrect PIN code Check or deactivate the PIN code.
Incorrect assign-
ment
Make sure that user band and frequency
match.
Note: SCR address is smaller than the user
band number by 1.
No voltage on the
LNB
●EXE 1581 mains plug not plugged.
●Make sure there is no short circuit on the
receiver – LNB connection.
●Connect DC block EMU12 (order no. 273281)
on the cascade input VL to reduce the load on
the trunk from the LNB.
Short message:
“Poor or no signal”
or picture stutters at
regular intervals.
Another subscriber
has accessed the
same user band
●Check the menu settings of all the connected
TVs/receivers.
●Make sure that the frequencies are assigned
to one TV/receiver only.
Loop-through multiswit-
ches without Kathrein
Power Saving do not
function or function only
sometimes
Rotary switch is set
to Kathrein Power
Saving “ON”
Switch o Kathrein Power Saving. Set the
rotary switch to “OFF”.
Disposal
Electronic equipment
Electronic equipment is not domestic waste – in accordance with directive
2012/19/EU OF THE EUROPEAN PARLIAMENT AND THE COUNCIL dated 4th July
2012 concerning used electrical and electronic appliances, it must be disposed
of properly. At the end of its service life, take this unit for disposal at a desig-
nated public collection point.
