Kathrein EXR 156 User manual

1 / 4
•Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer
Signale auf 6, 8, 12 oder 16 Anschlüsse
•Je Receiver nur eine Niederführung notwendig (für Twin-Receiver
zwei Niederführungen)
•Unabhängige Wahlmöglichkeit horiz./vert., low/high von jedem
Receiver aus
•Umschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-
Signalfrequenz
•Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-
und terrestrischen Bereich
•Integrierte Preemphase zum Entzerren der Kabeldämpfung
•Empfangsmöglichkeit des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver
•Hohe Entkopplung zwischen den Ausgängen
•Fernspeisemöglichkeit über den Eingang horizontal low. Alle
anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485
möglich).
•Niedrige Leistungsaufnahme durch hochezientes,
kurzschlussfestes Schaltnetzteil
•Für Innenmontage
Multischalter
EXR 156 20510011
EXR 158 20510012
EXR 1512 20510013
EXR 1516 20510014
Sat-ZF-Verteilsystem-Multischalter
geeignet für DVB-T/T2
Typ EXR 156 EXR 158 EXR 1512 EXR 1516
Bestell-Nr. 20510011 20510012 20510013 20510014
Teilnehmeranschlüsse 6 8 12 16
Eingänge 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Frequenzbereiche MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Anschlussdämpfung ¹)dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Entkopplung horiz./vert. dB - 25 - 25 - 25 - 25
Entkopplung Ausgänge dB 25 25 25 25 25 25 25 25
Max. Ausgangspegel ²)dBµV 95 105 95 105 89 105 89 105
Schirmungsmaß dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Steuerung Eingang ver./horiz. V 12-14,5/16-19
Steuerung Low-/High-Band kHz 0/22
Stromaufnahme/Teilnehmer mA < 25
Eingangsnennspannung V 198-253
Eingangsnennleistung (max./nur mit UAS 484) W 14/6,5
Spannung sekundär ³)V 18
Max. Fernspeisestrom gesamt ³)mA 550
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zul. Umgebungstemperatur °C - 20 bis + 55
Anschlüsse F-Connektoren

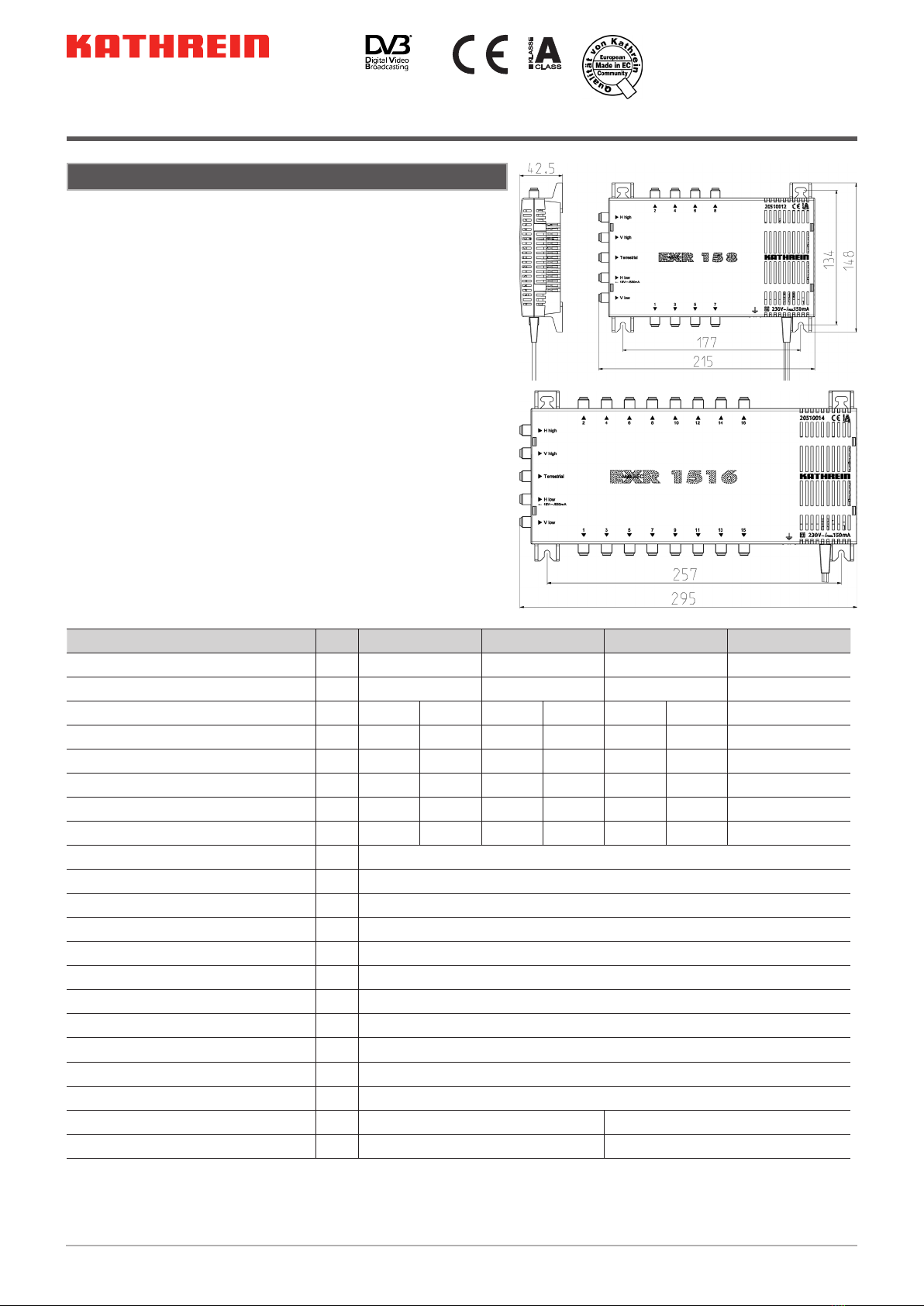

Abmessungen B x H x T mm 215 x 148 x 43 295 x 148 x 43
Verp.-Einheit/Gewicht St/kg 1 (10)/0,65 1 (10)/1,0
¹)Frequenzabhängige Dämpfung (Preemphase)
²)Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA
³)über Eingang horizontal low

2 / 4
Anwendungsbeispiel (Symbolische Darstellung)
KAZ 11/12
UAS
584
(585)
KAZ 12
21810002
A
KAZ 11
507205
A
2
T
errestrial
H
high
V
high
V
low
H
low
1
4
3
6
5
8
7
18V
/550mA
10
9
12
11
14
13
16
15
ESD../ESC..
ESD../ESC..
EXR 1516
Montagehinweise
►Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
►Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den
Verlust der Gewährleistung bzw. Garantie zur Folge.
►Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen
Materialien montieren.
►Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm) zu versehen.
►Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
►Befestigungsmittel: Holzschrauben, max Ø: 4,5 mm
►Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
►Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen
Gefahr von Sachschäden!
Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die
Gerätebuchsen zerstört werden.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6 - 1,2 mm gratfrei

3 / 4
Stromführendes Gerät
►Nicht önen oder am Gerät manipulieren!
►Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
►Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
►Die Geräte dürfen nicht an der Decke montiert werden.
►Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
►Zulässige Umgebungstemperatur -20 bis +55°C
Achtung:
►Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
►Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
►Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
►Die Geräte können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
Sicherheitshinweise
Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄI-
SCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt
werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen
öentlichen Sammelstellen ab.
Entsorgung

www.kathrein.com |[e-mail] 9362728/i/STD/0419/DE |Änderungen vorbehalten.
KATHREIN Digital Systems GmbH |Anton-Kathrein-Str. 1–3 |83022 Rosenheim | Deutschland |Telefon [phone]
Für Ihre Notizen

1 / 4
•Multiswitch for distribution of 4 Sat levels and terrestrial signals to
6, 8, 12 or 16 connections
•Only one drop cable per receiver needed (two for twin receivers)
•
Independent horizontal/vertical, low/high selection from each
receiver
•
Switching via coaxial cable at 14/18V and 0/22 kHz signal frequency
•Integrated amplifier for low attenuation in Sat and terrestrial
signal range
•Integrated pre-emphasis to equalise cable attenuation
•Terrestrial signals also receivable with Sat receiver switched o
•High decoupling between outputs
•Remote feed via horizontal low input. All other inputs are
DC blocked (enabling operation with UAS 485).
•
Low power consumption due to high-eciency short-circuit-proof
switch-mode power supply unit
•For indoor installation
Multiswitch
EXR 156 20510011
EXR 158 20510012
EXR 1512 20510013
EXR 1516 20510014
Sat IF Distribution System Multiswitch
geeignet für DVB-T/T2
Type EXR 156 EXR 158 EXR 1512 EXR 1516
Order no. 20510011 20510012 20510013 20510014
Subscriber connections 6 8 12 16
Inputs 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Frequency ranges MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Attenuation ¹)dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Horizontal/vertical isolation dB - 25 - 25 - 25 - 25
Output isolation dB 25 25 25 25 25 25 25 25
Max. output level ²)dBµV 95 105 95 105 89 105 89 105
Screening factor dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Vertical/horizontal input control V 12-14.5/16-19
Low/High band control kHz 0/22
Current consumption per subscriber mA < 25
Nominal input voltage V 198-253
Nominal input power (max./only with UAS 484) W 14/6.5
Secondary voltage ³)V 18
Max. total remote feed current ³)mA 550
Protection class/protection type II (totally insulated)/IP 30
Permissible ambient temperature °C -20 to +55
Connections F connectors
Dimensions, W x H x D mm 215 x 148 x 43 295 x 148 x 43
Packing unit/Weight units/
kg 1 (10)/0.65 1 (10)/1.0
¹)Frequency-dependent attenuation (pre-emphasis)
²)Terr. acc. to EN 50083-5, 60-dB-KMA; SAT acc. to EN 50083-3, 35-dB-IMA
³)Via horizontal low input

2 / 4
Anwendungsbeispiel (Symbolische Darstellung)
KAZ 11/12
UAS
584
(585)
KAZ 12
21810002
A
KAZ 11
507205
A
2
T
errestrial
H
high
V
high
V
low
H
low
1
4
3
6
5
8
7
18V
/550mA
10
9
12
11
14
13
16
15
ESD../ESC..
ESD../ESC..
EXR 1516
Installation instructions
►The equipment described is designed solely for the installation of satellite reception systems.
►Any other use, or failure to comply with these instructions, will result in voiding of warranty cover.
►The equipment may only be installed in dry indoor areas. Do not install on or against highly combustible mate-
rials.
►The equipment must be provided with an earthing wire (Cu, at least 4 mm2).
►The safety regulations set out in the current EN 60728-11 and EN 60065 standards must be complied with.
►Fixings: Wood screws, max Ø: 4.5 mm
►Connector: RF plug 75 Ω (series F) to EN 61169-24.
►Unused subscriber ports should be closed o with 75 Ω resistors (e.g. EMK 03).
Risk of damage to property!
An inner cable conductor with a diameter greater than 1.2mm, or the presence of burrs may damage the device
inputs/outputs beyond repair.
Max. 2 mm
excess length
Clamping torque
max. 3.4 Nm
(danger of over-
winding)
Diameter
0.6 - 1.2 mm free of burrs

3 / 4
Warning! Risk of fatal electric shock
►Do not open or tamper with the unit!
►When working on the system always unplug the mains plug from the wall socket!
►Ensure adequate clearance! Clearance all round at least 5 cm!
►The units must not be mounted on the ceiling.
►Free circulation of air must be possible to discharge the heat emitted by the unit. Risk of overheating!
Caution:
►No liquid-filled items may be placed on top of the power supply unit.
►The power supply unit must not be exposed to dripping or splashing water.
►The mains plug must be easily accessible and operable.
►The only reliable method of disconnecting the units from the mains is to unplug them.
Safety instructions
Electronic equipment
Electronic equipment is not domestic waste – in accordance with directive 2012/19/EU OF THE EUROPEAN PAR-
LIAMENT AND THE COUNCIL dated 4th July 2012 concerning used electrical and electronic appliances, it must be
disposed of properly. At the end of its service life, take this unit for disposal at a designated public collection point.
Disposal

www.kathrein.com |[e-mail] 9362728/i/STD/0419/GB |Subject to change.
KATHREIN Digital Systems GmbH |Anton-Kathrein-Str. 1–3 |83022 Rosenheim | Germany |Phone [phone]
For your notes
