Kathrein EXR 156 User manual

Sat-ZF-Verteilsystem-Multischalter
Multischalter
EXR 156
EXR 158
EXR 1512
EXR 1516
20510011
20510012
20510013
20510014
QMultischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer
Signale auf 6, 8, 12 oder 16 Anschlüsse
QJe Receiver nur eine Niederführung notwendig (für Twin-Receiver
zwei Niederführungen)
QUnabhängige Wahlmöglichkeit horiz./vert., low/high von jedem
Receiver aus
QUmschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-
Signalfrequenz
QIntegrierter Verstärker für geringe Anschlussdämpfungen im Sat-
und terrestrischen Bereich
QIntegrierte Preemphase zum Entzerren der Kabeldämpfung
QEmpfangsmöglichkeit des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver
QHohe Entkopplung zwischen den Ausgängen
QFernspeisemöglichkeit über den Eingang horizontal low. Alle
anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485
möglich).
QNiedrige Leistungsaufnahme durch hocheffizientes,
kurzschlussfestes Schaltnetzteil
QFür Innenmontage
Typ EXR 156 EXR 158 EXR 1512 EXR 1516
Bestell-Nr. 20510011 20510012 20510013 20510014
Teilnehmeranschlüsse 6 8 12 16
Eingänge 1 x terr. 4 x
Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Frequenzbereiche MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Anschlussdämpfung ¹) dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Entkopplung horiz./vert. dB - 25 - 25 - 25 - 25
Entkopplung Ausgänge dB 25 25 25 25 25 25 25 25
Max. Ausgangspegel ²) dBµV 95 105 95 105 89 105 89 105
Schirmungsmaß dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Steuerung Eingang ver./horiz. V 12-14,5/16-19
Steuerung Low-/High-Band kHz 0/22
Stromaufnahme/Teilnehmer mA < 25
Eingangsnennspannung V 198-253
Eingangsnennleistung (max./nur mit UAS 484) W 14/6,5
Spannung sekundär ³) V 18
Max. Fernspeisestrom gesamt ³) mA 550
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zul. Umgebungstemperatur °C - 20 bis + 55
Anschlüsse F-Connektoren
Abmessungen B x H x T mm 215 x 148 x 43 295 x 148 x 43
Verp.-Einheit/Gewicht St/kg 1 (10)/0,65 1 (10)/1,0
¹) Frequenzabhängige Dämpfung (Preemphase)
²) Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA
³) über Eingang horizontal low
936.2728/G/0509/1.2d

936.2728/G/0509/2.2d/ZWT Technische Änderungen vorbehalten!
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 – 3 .Postfach 10 04 44 .83004 Rosenheim .Deutschland .Telefon [phone] .Fax [phone]

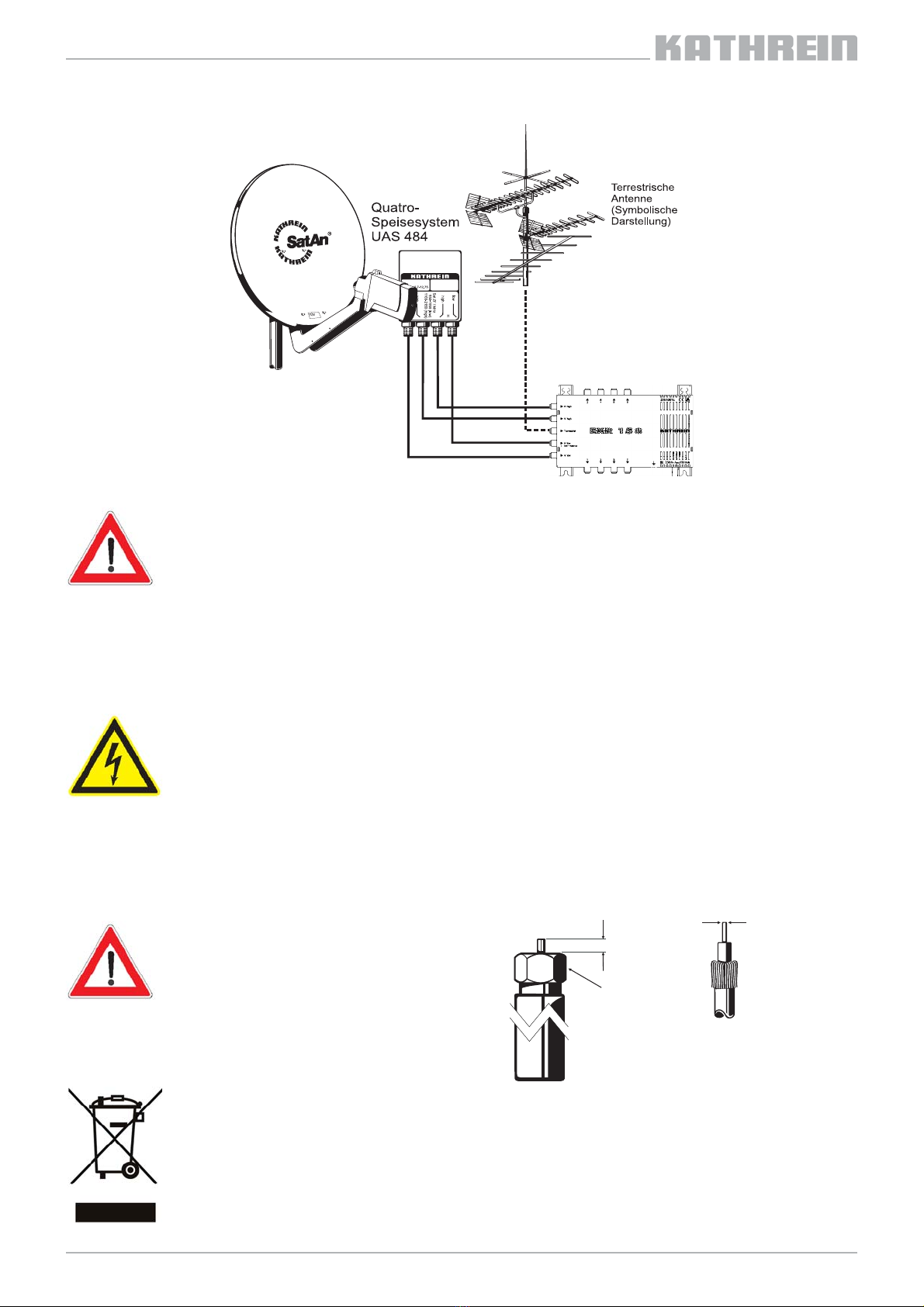

Anlagenbeispiel:
Montage und Sicherheitshinweise:
• Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangs-
anlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust
der Gewährleistung bzw. Garantie zur Folge.
• Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen
Materialien montieren.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm2) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beach-
ten.
• Befestigungsmittel: Holzschrauben, max Ø: 4,5 mm
• Verbindungsstecker: Schraubkupplung 75 Ω(Serie F) nach IEC 60169.
• Nicht benutzte Teilnehmerausgänge sind mit 75-Ohm-Widerständen (z. B. EMK 03) abzuschließen.
Stromführendes Gerät
• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten min. 5 cm!
• Nicht über Kopf montieren.
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein.
Überhitzungsgefahr!
• Zulässige Umgebungstemperatur -20..+50°C
Achtung:
• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie
2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro-
und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen
öffentlichen Sammelstellen ab.
Internet: http://www.kathrein.de
• Bei größerem Durchmesser des Kabel-
Innenleiters als 1,2 mm bzw. Grat können die
Gerätebuchsen zerstört werden.
Durchmesser
0,6-1,2 mm
gratfrei
Max. 2 mm
Überstand
Anzugsmoment
max. 3 Nm
(Gefahr des
Überdrehens)

Sat IF Distribution System Multiswitch
Multiswitch
EXR 156
EXR 158
EXR 1512
EXR 1516
20510011
20510012
20510013
20510014
QMultiswitch for distribution of 4 Sat levels and terrestrial signals to
6, 8, 12 or 16 connections
QOnly one drop cable per receiver needed (two for twin receivers)
Q
Independent horizontal/vertical, low/high selection from each receiver
Q
Switching via coaxial cable at 14/18V and 0/22 kHz signal frequency
QIntegrated amplifier for low attenuation in Sat and terrestrial signal
range
QIntegrated pre-emphasis to equalise cable attenuation
QTerrestrial signals also receivable with Sat receiver switched off
QHigh decoupling between outputs
QRemote feed via horizontal low input. All other inputs are
DC blocked (enabling operation with UAS 485).
Q
Low power consumption due to high-efficiency short-circuit-proof
switch-mode power supply unit
QFor indoor installation
Type EXR 156 EXR 158 EXR 1512 EXR 1516
Order no. 20510011 20510012 20510013 20510014
Subscriber connections 6 8 12 16
Inputs 1 x terr. 4 x
Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Frequency ranges MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Attenuation ¹) dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Horizontal/vertical isolation dB - 25 - 25 - 25 - 25
Output isolation dB 25 25 25 25 25 25 25 25
Max. output level ²) dBµV 95 105 95 105 89 105 89 105
Screening factor dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Vertical/horizontal input control V 12-14.5/16-19
Low/High band control kHz 0/22
Current consumption per subscriber mA < 25
Nominal input voltage V 198-253
Nominal input power (max./only with UAS 484) W 14/6.5
Secondary voltage ³) V 18
Max. total remote feed current ³) mA 550
Protection class/protection type II (totally insulated)/IP 30
Permissible ambient temperature °C -20 to +55
Connections F connectors
Dimensions, W x H x D mm 215 x 148 x 43 295 x 148 x 43
Packing unit/Weight units/kg 1 (10)/0.65 1 (10)/1.0
¹) Frequency-dependent attenuation (pre-emphasis)
²) Terr. acc. to EN 50083-5, 60-dB-KMA; SAT acc. to EN 50083-3, 35-dB-IMA
³) Via horizontal low input
936.2728/G/0509/1.2d

936.2728/G/0509/2.2d/ZWT/E Subject to technical changes!
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 – 3 .P.O. Box 10 04 44 .83004 Rosenheim .Germany .Phone [phone] .Fax [phone]

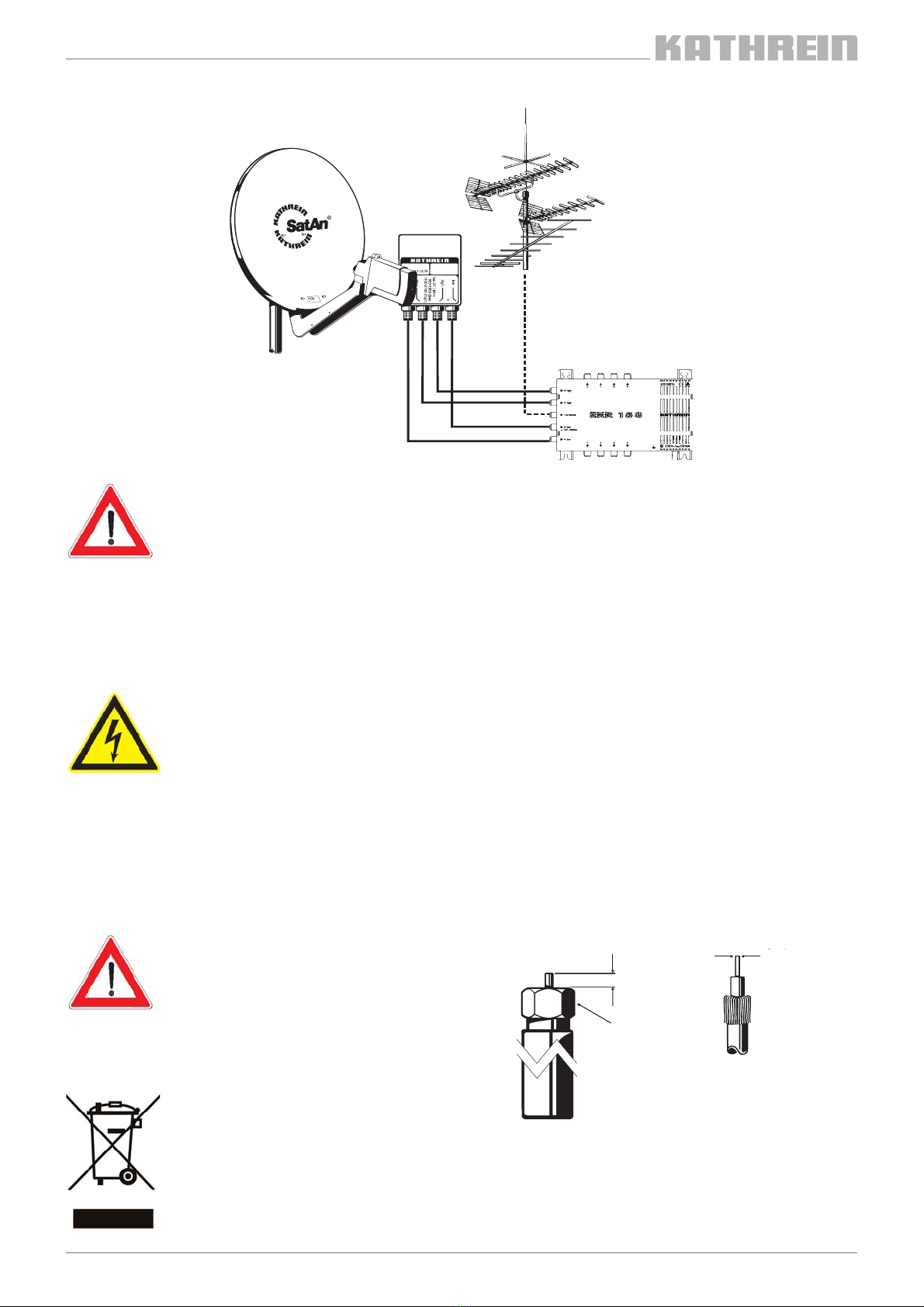

System example:
Installation and safety instructions:
• The equipment described is designed solely for the installation of satellite receiver systems.
• Any other use, or failure to comply with these instructions, will result in voiding of warranty cover.
• The equipment may only be installed in dry indoor areas. Do not mount on or against highly combustible
materials.
• The equipment must be provided with an earthing wire (Cu, at least 4 mm2).
• The safety regulations determined in the appropriate valid EN 60728-11 and EN 60065 must be obser-
ved.
• Fixings: Wood screws, max Ø: 4.5 mm
• Connector: Screw coupling 75 Ω(series F) to IEC 60169.
• Unused subscriber connections should be closed off by 75 Ohm resistors (e.g. EMK 03).
Current-carrying unit
• Do not open or manipulate the unit!
• When working on the system always unplug the mains plug from the wall outlet!
• Ensure adequate clearance! min. 5 cm to all sides!
• Do not install upside-down.
• Free circulation of air must be possible to discharge the heat emitted by the unit.
Risk of overheating!
• Permissible ambient temperature -20..+50°C
Attention:
• No liquid-filled items may be placed on top of the power supply unit.
• The power supply unit must not be exposed to dripping or splashing water.
• The mains plug must be easily accessible and operable.
Electronic equipment is not household waste - in accordance with directive 2002/96/EC OF THE EUROPE-
AN PARLIAMENT AND THE COUNCIL of 27th January 2003 on used electrical and electronic equipment,
it must be disposed of properly.
At the end of its service life, take this unit for disposal at a designated public collection point.
Internet: http://www.kathrein.de
Quad feed
system
UAS 484
Terrestrial
antenna
(example)
• If the inner cable conductor diameter is
greater than 1.2 mm or in case of burr, the
device sockets may be destroyed.
Diameter
0.6-1.2 mm
free of burrs
Max. 2 mm excess
length
Clamping torque
max. 3 Nm
(danger of overwin-
ding)

Commutateur multiple pour
système de distribution satellite FI
Commutateur multiple
EXR 156
EXR 158
EXR 1512
EXR 1516
20510011
20510012
20510013
20510014
QCommutateur multiple pour distribution de 4 plans satellite et de
signaux terrestres à 6, 8, 12 ou 16 raccordements
QUn câble descendant nécessaire par récepteur (deux câbles
descendants dans le cas de récepteurs Twin)
QPossibilités de sélection indépendantes (horizontale/verticale,
low/high) depuis chaque récepteur
QCommutation via un câble coaxial 14/18 V, fréquence des signaux
0/22 kHz
QAmplificateur intégré pour des atténuations de raccordement
réduites tant sur le plan satellite que terrestre
Q
Préaccentuation intégrée pour compensation de l‘atténuation de câble
QPossibilité de réception de signaux terrestres même lorsque le
récepteur satellite est désactivé
QDécouplage élevé entre les sorties
QPossibilité de téléalimentation via l‘entrée « horizontal low ».
Entrées restantes avec blocage CC (et donc compatibilité avec
l‘UAS 485)
QFaible puissance absorbée grâce à un bloc d‘alimentation et de
commutation très performant et à l‘épreuve des courts-circuits
QPour montage en intérieur
Type EXR 156 EXR 158 EXR 1512 EXR 1516
Référence 20510011 20510012 20510013 20510014
Raccordements d‘abonnés 6 8 12 16
Entrées 1 x terr. 4 x
Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Plages de fréquence MHz 47-860 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Atténuation de raccordement ¹) dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Découplage horiz./vert. dB - 25 - 25 - 25 - 25
Découplage des sorties dB 25 25 25 25 25 25 25 25
Niveau max. de sortie ²) dBµV 95 105 95 105 89 105 89 105
Blindage dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Pilotage entrée vert./horiz. V 12-14,5/16-19
Pilotage bande basse/haute kHz 0/22
Consommation/abonné mA < 25
Tension nominale d‘entrée V 198-253
Puissance nominale d‘entrée (max./uniquement
avec UAS 484) W 14/6,5
Tension secondaire ³) V 18
Courant de téléalimentation total max. ³) mA 550
Classe/degré de protection II (isolation)/IP 30
Température ambiante adm. °C - 20 à + 55
Raccordements Connecteurs F
Dimensions (l x h x p) mm 215 x 148 x 43 295 x 148 x 43
Unité de condit./poids Pc/kg 1 (10)/0,65 1 (10)/1,0
¹) Atténuation en fonction de la fréquence (préaccentuation)
²) Terr. selon EN 50083-5, 60 dB KMA ; SAT selon EN 50083-3, 35 dB IMA
³) Via l‘entrée « horizontal low »
936.2728/G/0509/1.2f

936.2728/G/0509/2.2f/ZWT Sous réserve de modifications techniques !
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 - 3 .Boîte postale 100 444 .83004 Rosenheim .ALLEMAGNE .Téléphone [phone] .Fax [phone]
Exemple d‘installation :
Consignes de montage et de sécurité :
• Les dispositifs décrits ici sont exclusivement destinés à l‘installation d‘appareils récepteurs satellite.
• Tout autre usage, de même que le non respect des présentes consignes, entraînera automatiquement
l‘annulation de la garantie.
• Les dispositifs ne doivent être montés que dans des environnements intérieurs non humides. Ne pas les
installer sur ou à proximité de matériaux facilement inflammables.
• Ces dispositifs devront être pourvus d‘une ligne équipotentielle (Cu, 4 mm2minimum).
• Les règlements de sécurité déterminés dans EN 60728-11 ou EN 60065 doivent être observés.
• Matériel de fixation : vis à bois, Ø max. : 4,5 mm.
• Connecteur : raccord vissé 75 Ω(série F) conforme IEC 60169.
• Il convient de neutraliser les sorties d‘abonnés non utilisées avec des résistances de
75 ohms (p. ex. EMK 03).
Appareil sous tension
• Ne pas ouvrir ou manipuler l‘appareil !
• Systématiquement débrancher la fiche d‘alimentation de la prise avant d‘intervenir sur l‘installation !
• Veiller à une ventilation adéquate ! 5 cm min. sur chaque face !
• Ne pas monter le dispositif en hauteur.
• L‘évacuation de la chaleur de l‘appareil suppose une circulation suffisante de l‘air.
Risque de surchauffe !
• Température ambiante admissible -20..+50 °C.
Attention :
• Ne poser aucun objet contenant du liquide sur l‘appareil électrique.
• Préserver l‘appareil électrique des gouttes ou des projections d‘eau.
• La fiche d‘alimentation doit rester facilement accessible.
Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément
au règlement 2002/96/CEE du PARLEMENT EUROPÉEN ET DU CONSEIL du 27 janvier 2003 portant sur
les déchets d‘équipements électriques et électroniques, être éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu‘il sera hors d‘usage, dans un point de collecte officiel spécialement
prévu à cet effet.
Internet : http://www.kathrein.de
Tête SHF
quatro
UAS 484
Antenne
terrestre
(exemple)
• Si le diamètre du conducteur interne est supérieur à
1,2 mm ou en présence d’ébarbures, les connecteurs
femelles de l’appareil sont susceptibles d’être
endommagés.
Diamètre 0,6-
1,2 mm sans
bavures
Dépassement
max. 2 mm
Couple de
serrage max. 3
Nm (risque de
serrage excessif)

Sistema di distribuzione a commutatore
multiplo Sat-FI
Commutatore multiplo
EXR 156
EXR 158
EXR 1512
EXR 1516
20510011
20510012
20510013
20510014
¹) Attenuazione dipendente dalla frequenza (preenfasi)
²) Terr. secondo EN 50083-5, 60-dB-KMA; SAT secondo EN 50083-3, 35-dB-IMA
³) Attraverso l’ingresso orizzontale low
936.2728/G/0509/1.2ita
QCommutatore multiplo per la distribuzione di 4 livelli satellitari e
segnali terrestri su 6, 8, 12 o 16 allacciamenti
QÈ richiesta solo una discesa per ciascun ricevitore (per i ricevitore
Twin occorrono due discese)
QPossibilità di selezione oriz./vert., low/high indipendente da ogni
ricevitore
QCommutazione attraverso il cavo coassiale con frequenza segnale
14/18 V e 0/22 kHz
QAmplificatore integrato per ridotte attenuazioni di collegamento nel
campo satellitare e terrestre
QPre-enfasi integrata per eliminare le distorsioni dovute
all’attenuazione del cavo
QPossibilità di ricezione del campo terrestre anche con il ricevitore
satellitare spento
QElevato disaccoppiamento tra le uscite
QPossibilità di telealimentazione attraverso l‘ingresso orizzontale
low. Tutti gli altri ingressi sono inibiti in DC (pertanto è possibile il
funzionamento in combinazione con UAS 485).
QRidotto assorbimento di potenza, grazie all’alimentatore/
commutatore di rete altamente efficiente e protetto da corto circuito
QPer il montaggio interno
Tipo EXR 156 EXR 158 EXR 1512 EXR 1516
Codice no. 20510011 20510012 20510013 20510014
Allacciamenti per utenti 6 8 12 16
Ingressi 1 x terr. 4 x
Sat-FI 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI
Range di frequenza MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Attenuazione di connessione ¹) dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Disaccoppiamento oriz./vert. dB - 25 - 25 - 25 - 25
Disaccoppiamento uscite dB 25 25 25 25 25 25 25 25
Max. livello d‘uscita ²) dBµV 95 105 95 105 89 105 89 105
Dimensione di schermatura dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Controllo l‘ingresso vert./oriz. V 12-14,5/16-19
Controllo banda Low/High kHz 0/22
Assorbimento di corrente/utente mA < 25
Tensione nominale di ingresso V 198-253
Potenza nominale di ingresso (max./solo con
UAS 484) W 14/6,5
Tensione secondaria ³) V 18
Max. corrente di telealimentazione totale ³) mA 550
Classe di protezione/tipo di protezione II (isolamento protettivo)/IP 30
Temperatura ambientale ammessa °C - 20 fino + 55
Allacciamenti connettori F
Dimensioni L x A x P mm 215 x 148 x 43 295 x 148 x 43
Unità d‘imballaggio/peso Pz./kg 1 (10)/0,65 1 (10)/1,0

936.2728/G/0509/2.2ita/ZWT Si riservano modifiche dei dati tecnici.
KATHREIN-WerkeKG.Anton-Kathrein-Straße1–3.Casella postale 100 444.83004RosenheimGERMANIA.Telefono+498031184-0 .Fax [phone]
Esempio di un impianto:
Montaggio e informazioni di sicurezza:
• Gli apparecchi qui descritti sono previsti esclusivamente per l’installazione di sistemi di ricezione satellitare.
• Qualsiasi altro utilizzo o mancata osservanza di quest’esempio di applicazione ha la conseguenza della
perdita della garanzia.
• Gli apparecchi possono essere montati soltanto all’interno di locali asciutti. Evitare il montaggio a oppure su
materiali facilmente infiammabili.
• Gli apparecchi devono essere provvisti di una linea di compensazione del potenziale (Cu, almeno 4 mm2).
• Sono da osservare e rispettare le prescrizioni di sicurezza delle norme rispettivamente vigenti EN 60728-11
e EN 60065.
• Materiale di fissaggio: viti autofilettanti, max Ø: 4,5 mm
• Connettori: connessione a vite 75 Ω(serie F) secondo IEC 60169.
• Le uscite di utenti non utilizzate devono essere provviste di rispettivi resistori terminali da 75 Ohm
(p. es. EMK 03).
Apparecchio conduttore di corrente
• Non aprire o manipolare l’apparecchio!
• Durante i lavori all’impianto, staccare sempre la spina di rete dalla presa di corrente!
• Rispettare sempre una sufficiente distanza di sicurezza! Da tutti i lati almeno 5 cm!
• Non montare sopratesta.
• Per un raffreddamento ottimale dell’apparecchio, è necessario che sia garantita una libera circolazione
d’aria, vale a dire senza impedimenti.
Pericolo di surriscaldamento!
• Temperatura ambientale ammessa -20..+50°C
Attenzione:
• Non appoggiare alcuni oggetti riempiti con liquido sull’alimentatore di rete.
• L’alimentatore di rete non deve essere esposto a gocce o spruzzi d’acqua.
• La spina di rete deve essere liberamente accessibile e utilizzabile senza complicazioni.
Gli apparecchi elettronici non vanno smaltiti nei rifiuti
urbani, bensì in maniera appropriata conformemente alla
direttiva 2002/96/CE DEL PARLAMENTO EUROPEO
E DEL CONSIGLIO DIRETTIVO del 27 gennaio 2003
sulle apparecchiature elettriche e elettroniche.
Quando questo apparecchio non vi servirà più, si
raccomanda di recarlo presso uno dei centri di raccolta
locali appositamente previsti.
Internet: www.kathrein.de
Sistema
d‘alimentazione
Quattro UAS 484
Antenna terrestre
(rappresentazione
simbolica)
• In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o in presenza di bava è possibile
che le prese dell’apparecchio vengano danneggiate in modo irreparabile. Diametro
0,6-1,2 mm
senza bava
Sporgenza max.
2 mm
Coppia di
serraggio max.
3 Nm (pericolo
di serraggio
eccessivo)

Conmutador múltiple para sistema
distribuidor Sat-FI
Conmutador múltiple
EXR 156
EXR 158
EXR 1512
EXR 1516
20510011
20510012
20510013
20510014
QConmutador múltiple para la distribución de 4 Sat FI y de señales
terrestres para 6, 8, 12 y 16 conexiones
QSe requiere sólo un conductor de bajada por receptor
(dos conductores de bajada para los receptores dobles)
QPosibilidad de selección independiente horiz./vert., low/high desde
cada receptor
QConmutación a través del cable coaxial con 14/18 V y frecuencia
de señal de 0/22 kHz
QAmplificador integrado para atenuaciones de conexión reducidas
en el área de satélites y terrestre
QPreacentuación integrada para la corrección de la atenuación del
cable
QEs posible recibir el área terrestre incluso estando desconectado
el receptor de satélite
QAlto grado de desacoplamiento entre las salidas
QPosibilidad de alimentación remota a través de la entrada horizontal
low. Todas las entradas tienen un bloqueo CA (esto permite el funci-
onamiento con UAS 485).
QPoco consumo de potencia gracias a una fuente de alimentación
conmutada altamente eficiente a prueba de cortocircuitos
QPara montaje en interiores
Tipo EXR 156 EXR 158 EXR 1512 EXR 1516
Ref. 20510011 20510012 20510013 20510014
Conexiones de usuario 6 8 12 16
Entradas 1 x terr. 4 x
Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF
Gamas de frecuencia MHz 47-860 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150
Atenuación de la conexión ¹) dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7
Desacoplamiento horiz./vert. dB - 25 - 25 - 25 - 25
Desacoplamiento salidas dB 25 25 25 25 25 25 25 25
Nivel de salida máx. ²) dBµV 95 105 95 105 89 105 89 105
Nivel de blindaje dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
Control entrada ver./horiz. Sal. de V 12-14,5/16-19
Control banda Low/High kHz 0/22
Toma de corriente/usuario mA < 25
Tensión nominal entrada Sal. de V 198-253
Potencia nom. entrada (máx./sólo con UAS 484) W 14/6,5
Tensión secundaria ³) Sal. de V 18
Corriente alimentación remota máx. total ³) mA 550
Clase protección/tipo protección II (aislamiento protección)/IP 30
Temperatura ambiente permitida °C - 20 a + 55
Conexiones Conectores F
Medidas An x Al x F mm 215 x 148 x 43 295 x 148 x 43
Unidad de embalaje/peso un./kg 1 (10)/0,65 1 (10)/1,0
¹) Atenuación en función de la frecuencia (preacentuación)
²) Terr. según EN 50083-5, 60-dB-KMA; SAT según EN 50083-3, 35-dB-IMA
³) a través de entrada horizontal low
936.2728/G/0509/1.2esp

936.2728/G/0509/2.2esp/ZWT Reservado el derecho de modificaciones técnicas
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 - 3 .Apartado Postal 100 444 .83004 Rosenheim .ALEMANIA .Teléfono [phone] .Fax [phone]
Ejemplo de una instalación:
Montaje e instrucciones de seguridad:
• Los equipos descritos sirven exclusivamente para instalar sistemas de recepción de satélite.
• Cualquier otra utilización o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la
pérdida de la garantía.
• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o junto a materiales fácil-
mente inflamables.
• Los equipos deben proveerse de un cable de compensación de potencial (Cu, mínimo 4 mm2).
• Deben tenerse en cuenta las disposiciones de seguridad de las normas EN 60728-11 y EN 60065 más
actuales.
• Medios de fijación: Tornillos para madera, máx. Ø: 4,5 mm
• Clavija de conexión: Acoplamiento roscado 75 Ω(serie F) según IEC 60169.
• Las salidas de usuario que no se utilizan deben cerrarse con resistencias de 75 ohmios (p. ej.,
EMK 03).
Equipo conductor de corriente
• ¡No abrir ni manipular el equipo!
• Al realizar trabajos en la instalación, desenchufar siempre el conector de red de la toma
de corriente.
• Cerciorarse de que hay suficiente espacio. Como mínimo 5 cm a cada lado.
• No montar en posición invertida.
• Es necesario que haya circulación libre de aire para el enfriamiento del aparato.
¡Peligro de recalentamiento!
• Temperatura ambiente permitida -20..+50°C
Atención:
• No se debe colocar sobre la fuente de alimentación ningún objeto que contenga líquido.
• La fuente de alimentación no debe entrar en contacto con gotas ni rocío de agua.
• Se debe poder acceder libremente al conector de red, y éste debe poder utilizarse
sin problemas.
Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE del PAR-
LAMENTO EUROPEO y del CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electróni-
cos usados, se tienen que eliminar correctamente como residuos.
Una vez termine la vida útil de este aparato, entréguelo en los puntos de recogida públicos
previstos al efecto, para su gestión como residuo.
Internet: www.kathrein.de
• En caso de conductores interiores del cable de diámetro superior a 1,2 mm o bien si existe rebaba, pueden
resultar destruidos los conectores hembra de los aparatos. Diámetro 0,6-
1,2 mm sin
rebabas
Rebase máx.
2 mm
Par de apriete
máx. 3 Nm
(peligro de
sobregiro)
Antena terraes-
tre (representa-
ción simbólica)
Sistema de
alimentación
Quatro UAS 484
